Napęd do bramy segmentowej SECTIONAL-1000
Elektromechaniczny napęd łańcuchowy Sectional-800PRO jest przeznaczony do automatyzacji domowych bram segmentowych o wadze wstęgi do 150 kg.
Napęd elektromechaniczny typu łańcuchowego Sectional-1000PRO przeznaczony jest do automatyzacji bram segmentowych do 180 kg.
Napęd elektromechaniczny typu łańcuchowego Sectional-1000PRO przeznaczony jest do automatyzacji bram segmentowych do 180 kg.

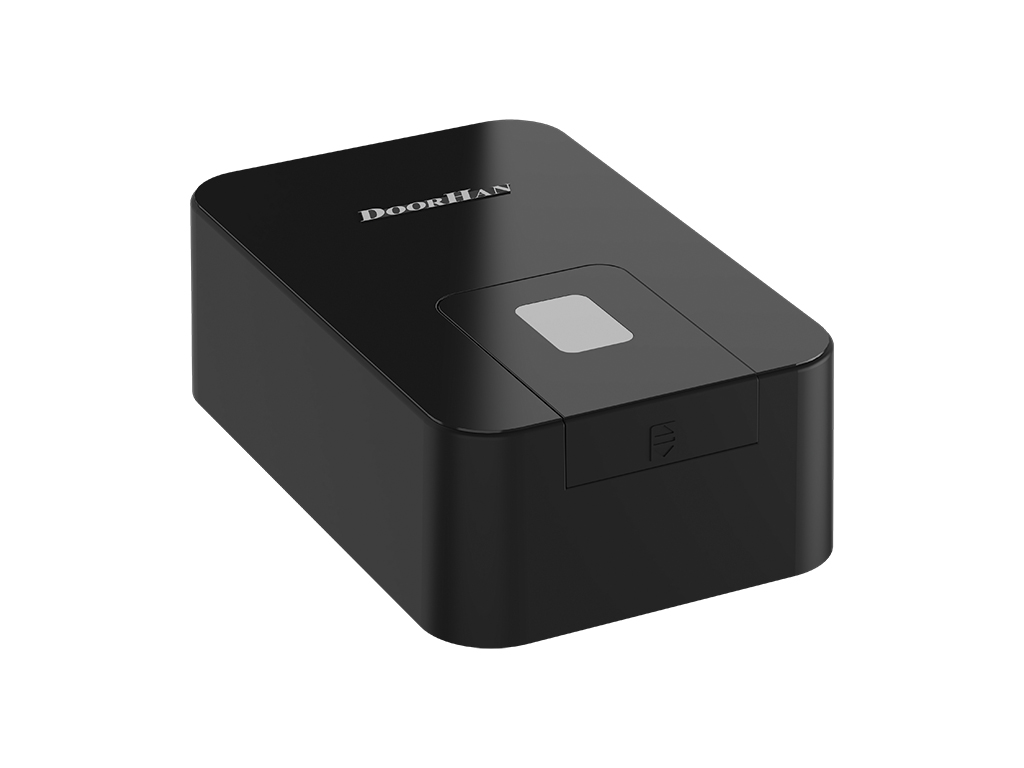

![Napęd podsufitowy SECTIONAL-800/1000 DoorHan Napęd podsufitowy SECTIONAL-800/1000 DoorHan](/images/automatyka/napedy-do-bram-garazowych/naped-sufitowy-sectional-800-doorhan.jpg)
Obszary aplikacji
Bramy garażowe segmentowe
![Brama garażowa z napędem podsufitowym Sectional-800 Brama garażowa z napędem podsufitowym Sectional-800](/images/automatyka/napedy-do-bram-garazowych/brama-garazowa-z-napedem-podsufitowym-sectional-800.jpg)
Bramy segmentowe do użytku domowego
![Brama segmentowa z przystosowaniem pod napęd podsufitowy Brama segmentowa z przystosowaniem pod napęd podsufitowy](/images/automatyka/napedy-do-bram-garazowych/brama-segmentowa-z-przystosowaniem-pod-naped-podsufitowy.jpg)
Zalety
1
Zwiększona wytrzymałość:
korpus z odpornego na uderzenia tworzywa ABS o wysokich właściwościach izolacyjnych

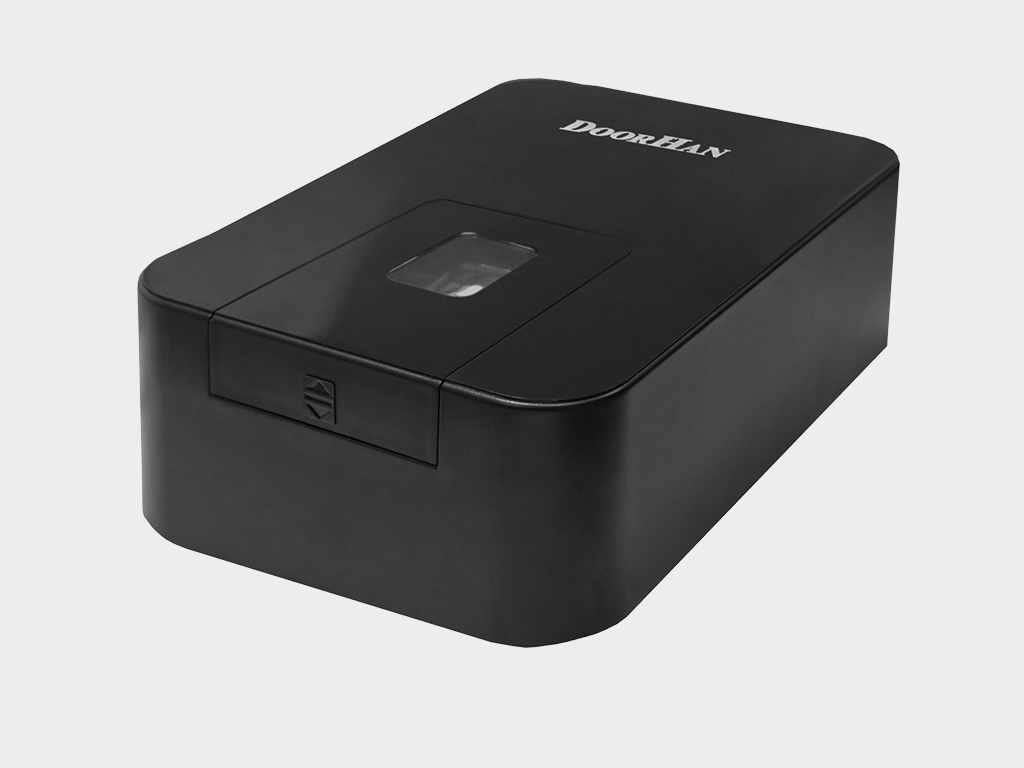

![Napęd podsufitowy dla bram garażowych czarny Napęd podsufitowy dla bram garażowych czarny](/images/automatyka/napedy-do-bram-garazowych/naped-do-bram-garazowych-se800-czarny.jpg)
2
Komponenty oszczędzające energię:
napęd jest zaimplementowany w systemie oświetlenia LED, który oszczędza energię

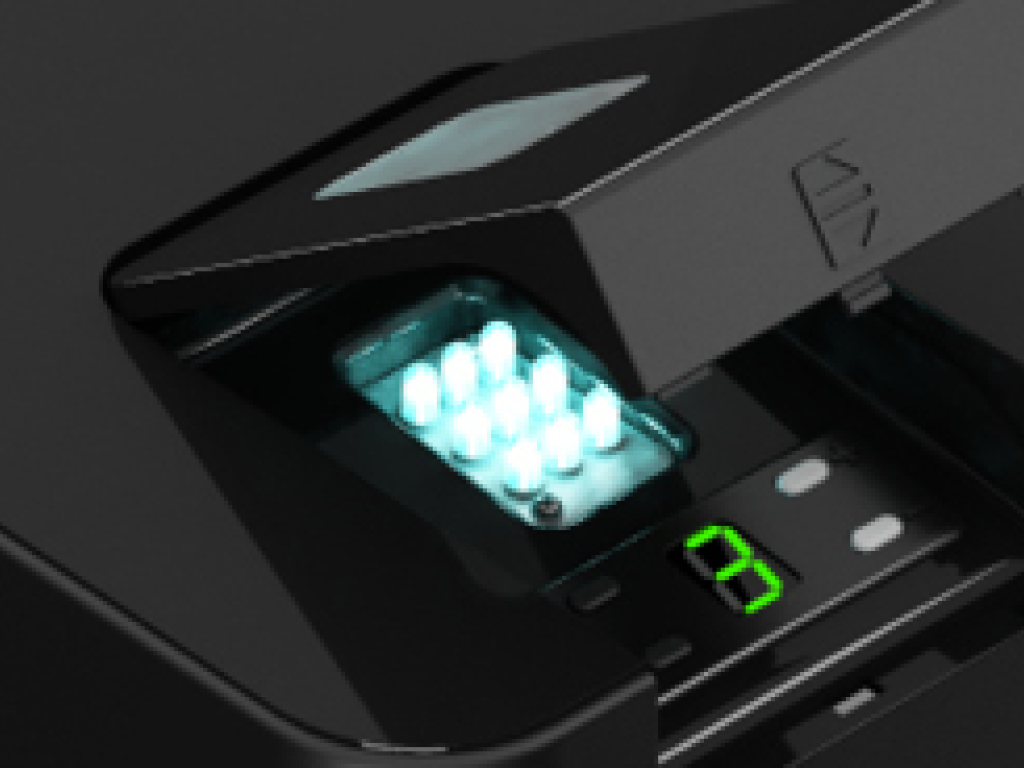

![Energooszczędne oświetlenie LED w napędzie podsufitowym DoorHan Energooszczędne oświetlenie LED w napędzie podsufitowym DoorHan](/images/automatyka/napedy-do-bram-garazowych/oswietlenie-led-w-napedzie-sectional-800.jpg)
3
Zwiększona żywotność:
zapewnia płynny start / stop napędu i minimalne obciążenie węzłów systemowych
![Napęd podsufitowy dla bramy garażowej segmentowej widok od środka Napęd podsufitowy dla bramy garażowej segmentowej widok od środka](/images/automatyka/napedy-do-bram-garazowych/brama-garazowa-z-napedem-podsufitowym-sectional-800.jpg)
4
Bezpieczeństwo użytkowania:
zaimplementowano algorytm, który rozpoznaje przeszkodę w otworze i wydaje polecenie zatrzymania napędu i poruszania się w przeciwnym kierunku
.![Napęd podsufitowy z funkcją cofania Napęd podsufitowy z funkcją cofania](/images/automatyka/napedy-do-bram-garazowych/naped-podsufitowy-z-funkcja-cofania.jpg)
5
Łatwa instalacja
napęd jest zamontowany na szynie za pomocą dwóch wsporników w kształcie litery U i nie wymaga dodatkowych konstrukcji do instalacji
![Napęd garażowy dla bram do 11m2 Napęd garażowy dla bram do 11m2](/images/automatyka/napedy-do-bram-garazowych/naped-garazowy-sectional-800.jpg)
Design

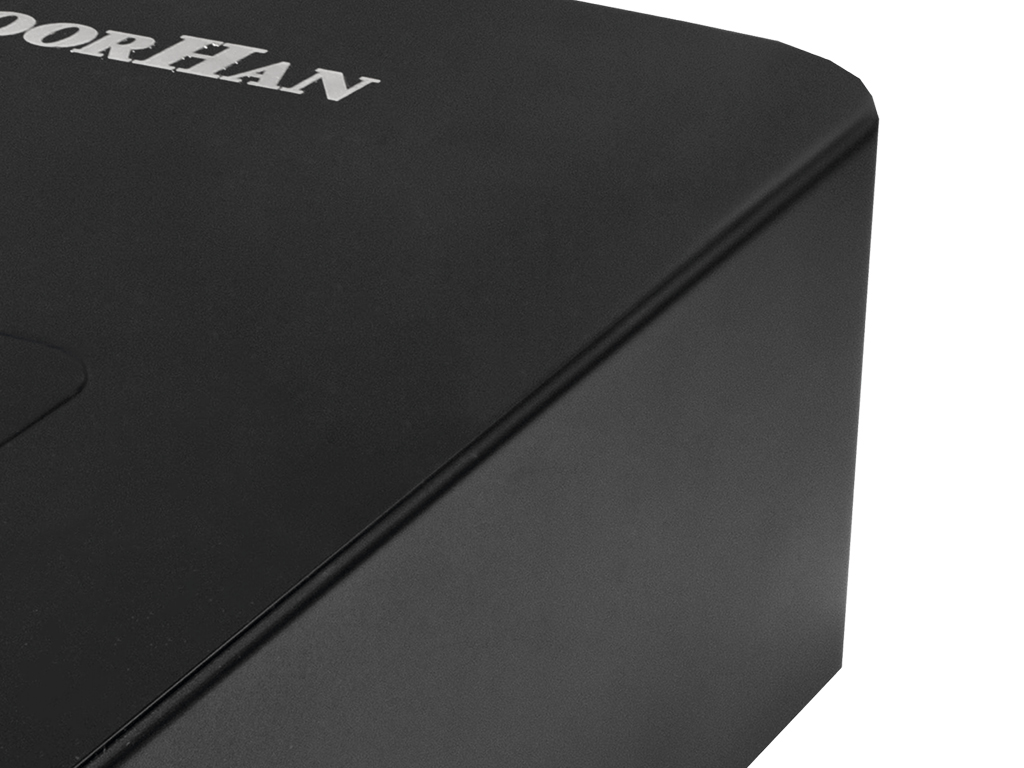

![Wytrzymały plastik odporny na uderzenia Wytrzymały plastik odporny na uderzenia](/images/automatyka/napedy-do-bram-garazowych/wytrzymaly-plastik-abs-se-800.jpg)
Wytrzymały plastik ABS
![Metalowe dekoracyjne logo DoorHan Metalowe dekoracyjne logo DoorHan](/images/automatyka/napedy-do-bram-garazowych/naped-z-metalowym-logo-doorhan.jpg)
Metalowe logo

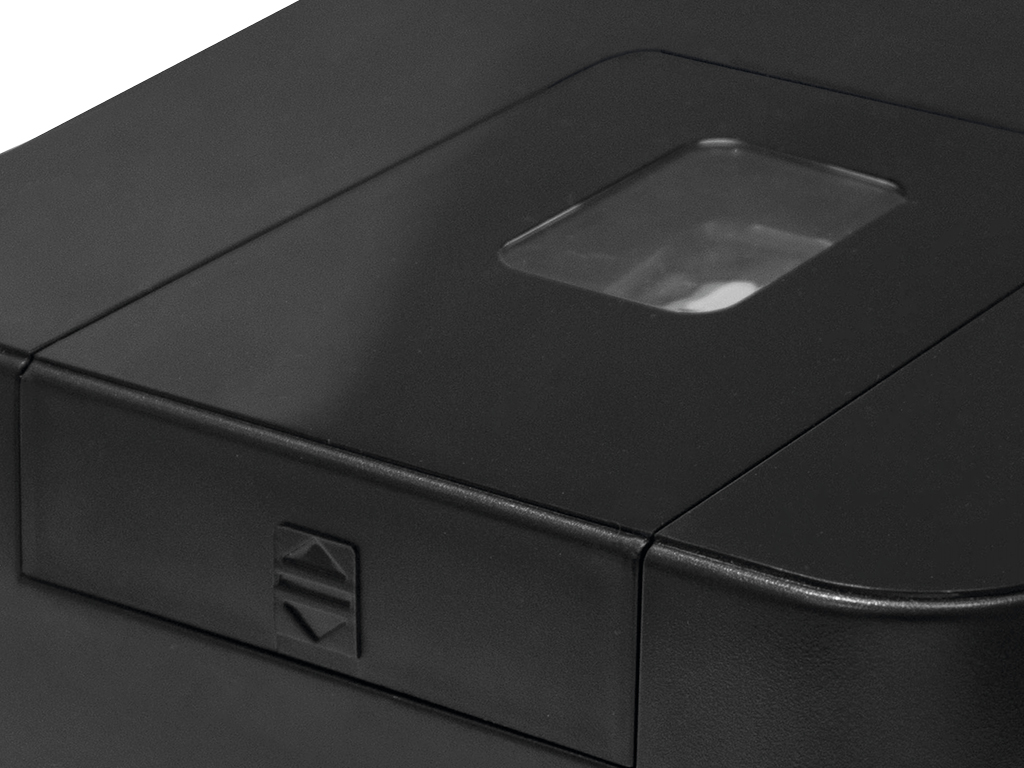

![Energooszczędne oświetlenie LED Energooszczędne oświetlenie LED](/images/automatyka/napedy-do-bram-garazowych/lampa-oswietleniowa-led-dla-napedu-podsufitowego-sectional-800.jpg)
Energooszczędne oświetlenie LED
Budowa
-
Pokrywa panelu sterującego
-
Górna pokrywa obudowy
-
Lampa LED
-
Wyświetlacz cyfrowy
-
Silnik przekładniowy
-
Jednostka sterująca
-
Dolna obudowa
-
Wtyczka złączy do podłączania akcesoriów
-
Mikroprzełącznik punktu odniesienia
-
Tuleja wielowypustowa
![Budowa napędu podsufitowego Sectional-800 Budowa napędu podsufitowego Sectional-800](/images/automatyka/napedy-do-bram-garazowych/naped-podsufitowy-sectional-800-czesci-zamienne.jpg)
Sposoby instalacji
![Montaż napędu do bram segmentowych Montaż napędu do bram segmentowych](/images/automatyka/napedy-do-bram-garazowych/montaz-napedu-do-bram-segmentowych.jpg)
Do prowadnicy sufitowej. Wózek z prostym i zakrzywionym prętem jest mocowany do skrzydła bramy za pomocą uchwytu.
Podstawowe wyposażenie
![Podstawowy zestaw napędu podsufitowego Sectional-1200 Podstawowy zestaw napędu podsufitowego Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/zestaw-napedu-do-bram-segmentowych-sectional-1200.jpg)
Napęd elektryczny, wspornik zakrzywiony, zestaw uchwytów montażowych, elementy złączne, instrukcja obsługi.
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP
![Prowadnica napędu z łańcuchem lub z paskiem Prowadnica napędu z łańcuchem lub z paskiem](/images/automatyka/akcesoria/prowadnica-dla-napedu-podsufitowego.jpg)
Prowadnica napędu
serii SK z łańcuchem lub serii PK z paskiem
![Zewnętrzne rozlokowanie napędu LOCK Zewnętrzne rozlokowanie napędu LOCK](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock.jpg)
Zewnętrzne rozlokowanie napędu LOCK
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Zewnętrzne rozlokowanie napędu LOCK-mini Zewnętrzne rozlokowanie napędu LOCK-mini](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock-mini.jpg)
Zewnętrzne rozlokowanie napędu LOCK-mini
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Zewnętrzne rozlokowanie napędu LOCK-N Zewnętrzne rozlokowanie napędu LOCK-N](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock-n.jpg)
Zewnętrzne rozlokowanie napędu LOCK-N
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT](/images/automatyka/akcesoria/pneumatyczna-krawedz-bezpieczenstwa-dh-sensor-kit.jpg)
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna waga skrzydła drzwi, kg | 150/180 | |
Zasilanie, V | 220-240 | |
Gotowość, W | 6 | |
Force, N | 800/1000 | |
Silnik elektryczny | krok (puls) | |
Silnik, V | 24 V DC | |
Prędkość otwierania, m / min | 6 | |
Zakres temperatury pracy, ° С | -20 ... + 55 | |
Bezpieczniki | moc 2,5 A | |
Transmisja ruchu | łańcuch / pasek | |
Klasa ochrony IP | IP 20 |
Warunki eksploatacji produktu
-
Przed instalacją napędu podsufitowego upewnij się, że brama jest zrównoważona i działa płynnie.
-
Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu podsufitowego.
-
Nie instaluj sprzętu w pomieszczeniach z substancjami łatwopalnymi lub niebezpiecznymi mediami.
-
Maksymalna siła nie powinna przekraczać 20 kg.
-
Aby uniknąć uszkodzenia napędu, należy stosować wyłącznie akcesoria firmy DoorHan.
-
Nie pozostawiaj silnika w stanie wyłączonym.
-
Nie używaj napędu podsufitowego, jeśli konieczna jest naprawa lub regulacja.
-
Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.
-
Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.
-
Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.
-
Nie wprowadzaj zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Opis | opakowanie jest kartonowym pudełkiem o standardowym rozmiarze z logo producenta |
Skład | karton |
Szerokość, mm | 190 |
Wysokość mm | 125 |
Długość mm | 330 |
