Napęd do bramy segmentowej SECTIONAL-1200
Napęd elektromechaniczny łańcuchowy typu Sectional-1200 przeznaczony jest do automatyzacji bram segmentowych do 220 kg.

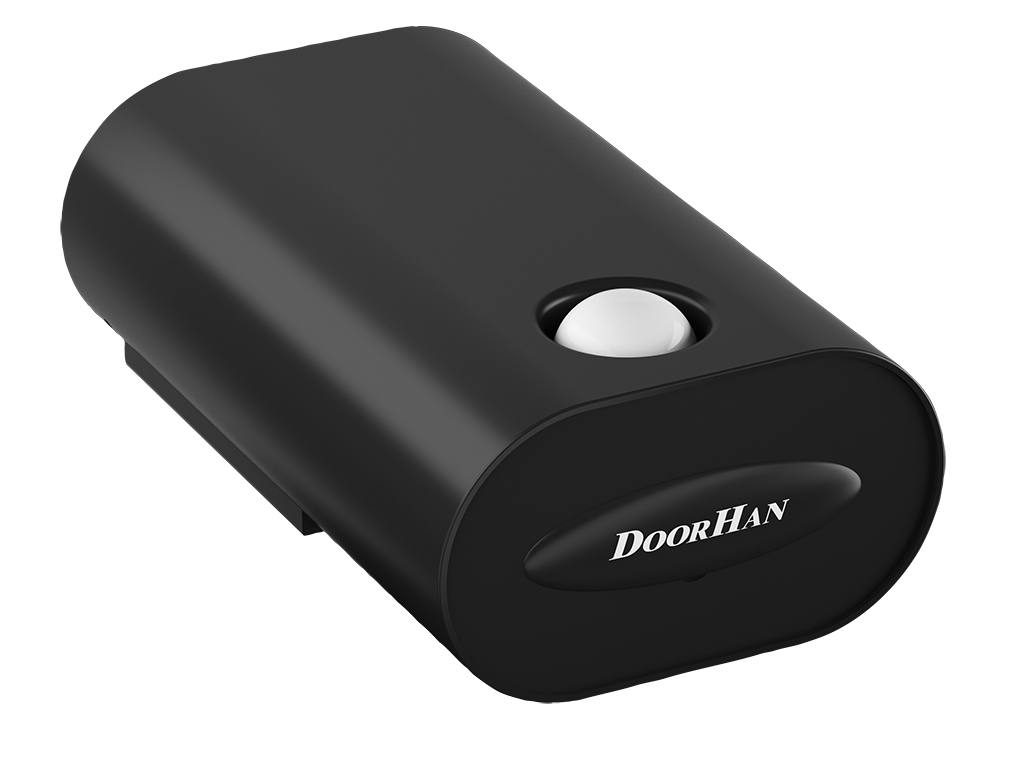

![Napęd podsufitowy SECTIONAL-1200 DoorHan Napęd podsufitowy SECTIONAL-1200 DoorHan](/images/automatyka/napedy-do-bram-garazowych/naped-podsufitowy-sectional-1200-doorhan.jpg)
Obszary aplikacji
Bramy segmentowe do użytku domowego
![Brama segmentowa z przystosowaniem pod napęd podsufitowy Brama segmentowa z przystosowaniem pod napęd podsufitowy](/images/automatyka/napedy-do-bram-garazowych/brama-segmentowa-z-przystosowaniem-pod-naped-podsufitowy.jpg)
Bramy przemysłowe segmentowe o małej intensywności użytkowania

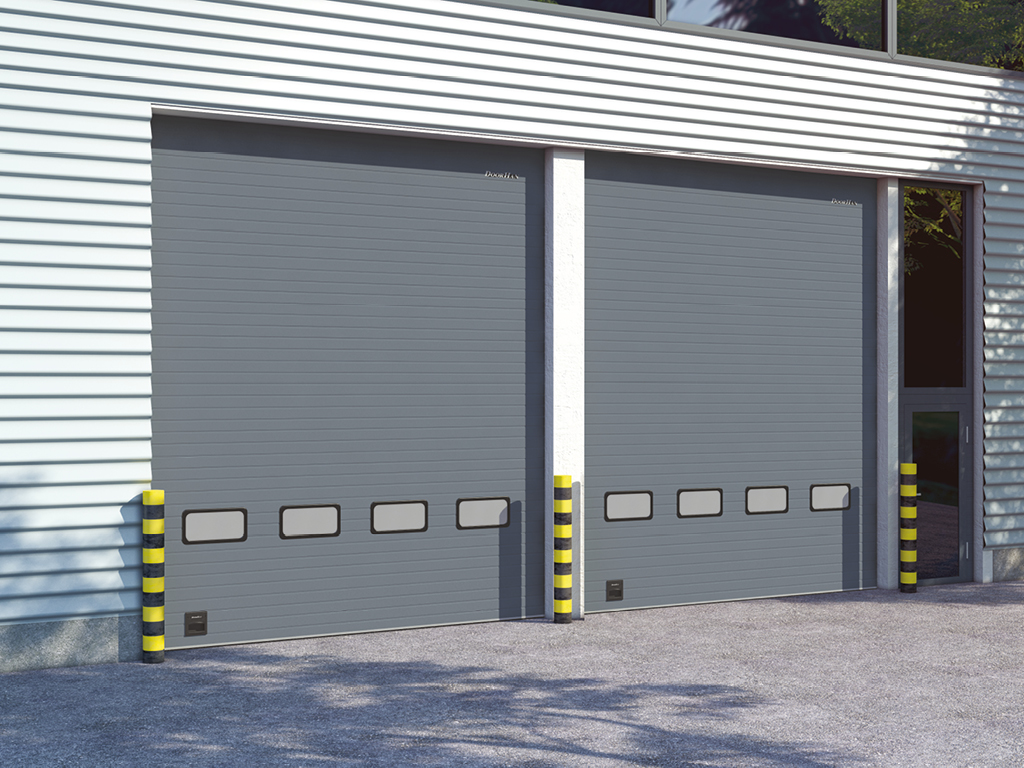

![Bramy przemysłowe z przystosowaniem pod napęd podsufitowy Bramy przemysłowe z przystosowaniem pod napęd podsufitowy](/images/automatyka/napedy-do-bram-garazowych/bramy-przemyslowe-z-przystosowaniem-pod-naped-podsufitowy.jpg)
Zalety
1
Wygodne programowanie:
przyciski programowania i wyświetlacz cyfrowy znajdują się z przodu napędu
![Napęd podsufitowy dla bram segmentowych czarny Napęd podsufitowy dla bram segmentowych czarny](/images/automatyka/napedy-do-bram-garazowych/naped-do-bram-garazowych-se1200-czarny.jpg)
2
Mobilność:
w razie potrzeby napęd podsufitowy można obrócić o 90 stopni, co nie wpłynie na jego wydajność

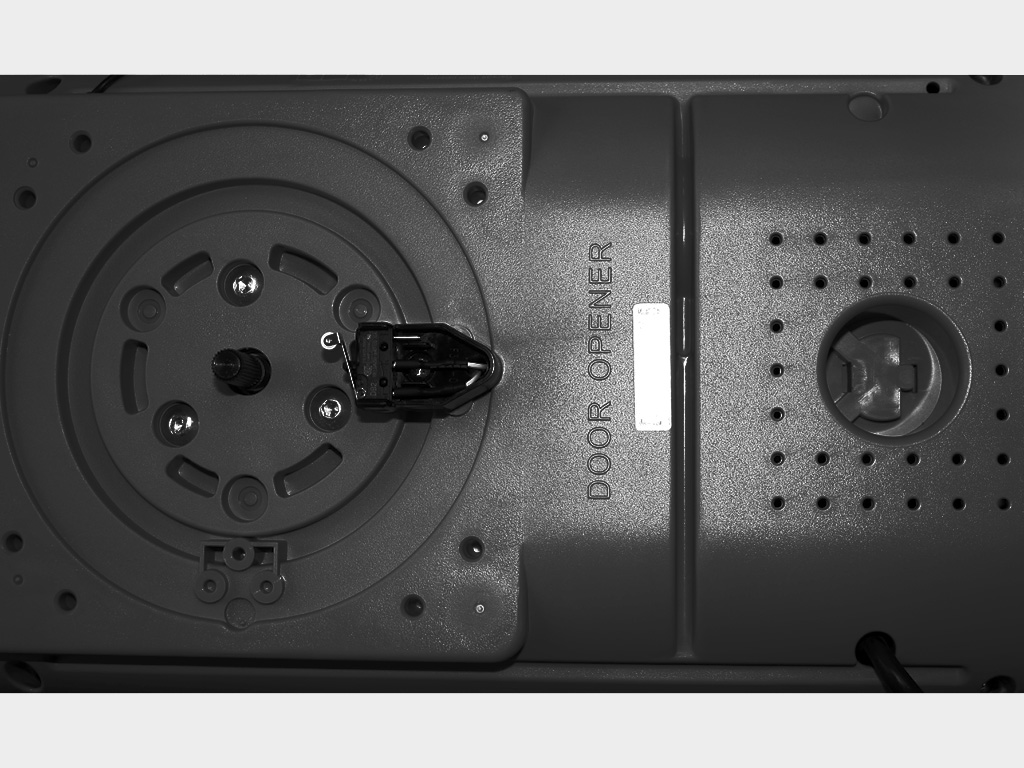

![Microswitch do napędu podsufitowego DoorHan Microswitch do napędu podsufitowego DoorHan](/images/automatyka/napedy-do-bram-garazowych/microswitch-do-napedu-podsufitowego.jpg)
3
Niezawodne działanie przy niestabilnym napięciu:
jednostka sterująca przemiennika jest przystosowana do sieci o niestabilnym napięciu i chroniona przed szumem impulsowym wysokiego napięcia

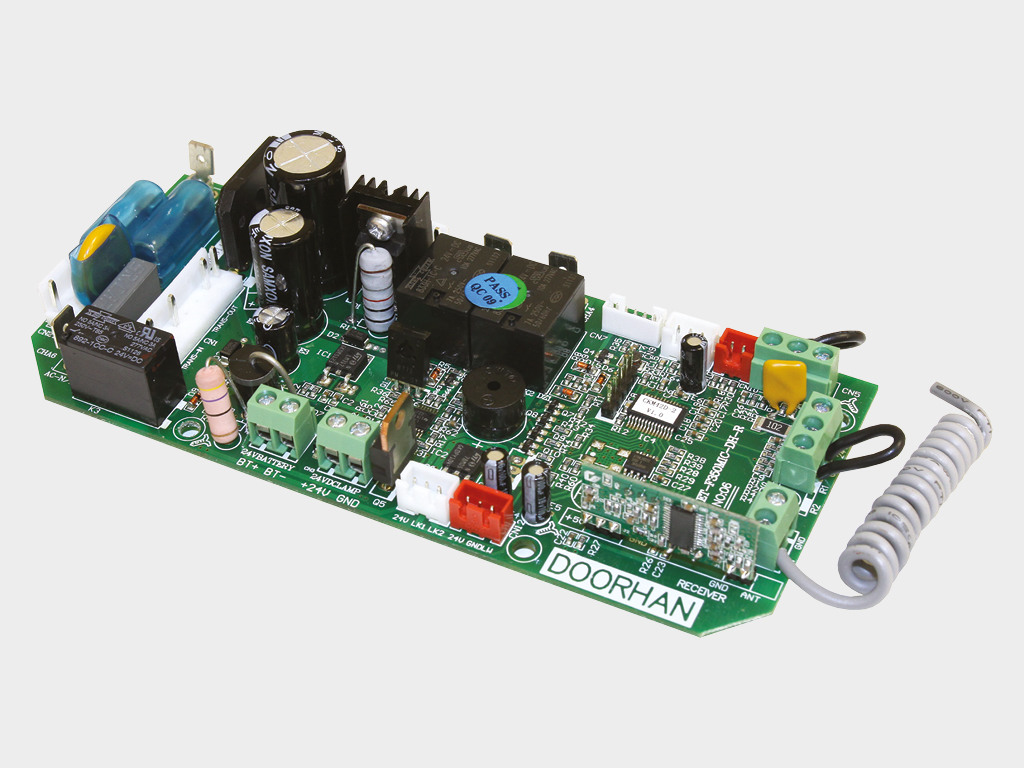

![Płyta sterująca dla napędu Sectional-1200 Płyta sterująca dla napędu Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/plyta-sterujaca-dla-napedu-podsufitowego-sectional-1200.jpg)
4
Napinacz łańcucha
ze zintegrowaną sprężyną
utrzymuje łańcuch w naprężeniu
i zapobiega jego zwisaniu podczas pracy

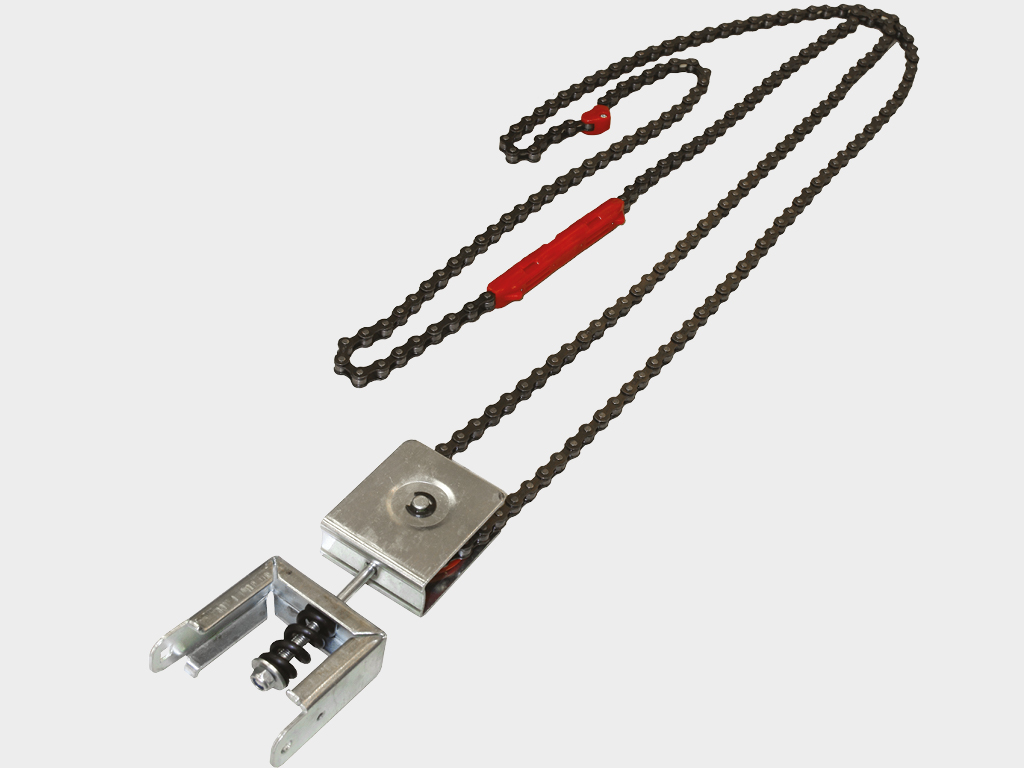

![Zestaw łańcucha dla prowadnicy napędu podsufitowego z napinaczem Zestaw łańcucha dla prowadnicy napędu podsufitowego z napinaczem](/images/automatyka/napedy-do-bram-garazowych/zestaw-lancucha-dla-prowadnicy-napedu-podsufitowego.jpg)
5
Materiały odporne na zużycie:
Koło zębate z wysokiej jakości metalu ma nieograniczone możliwości działania

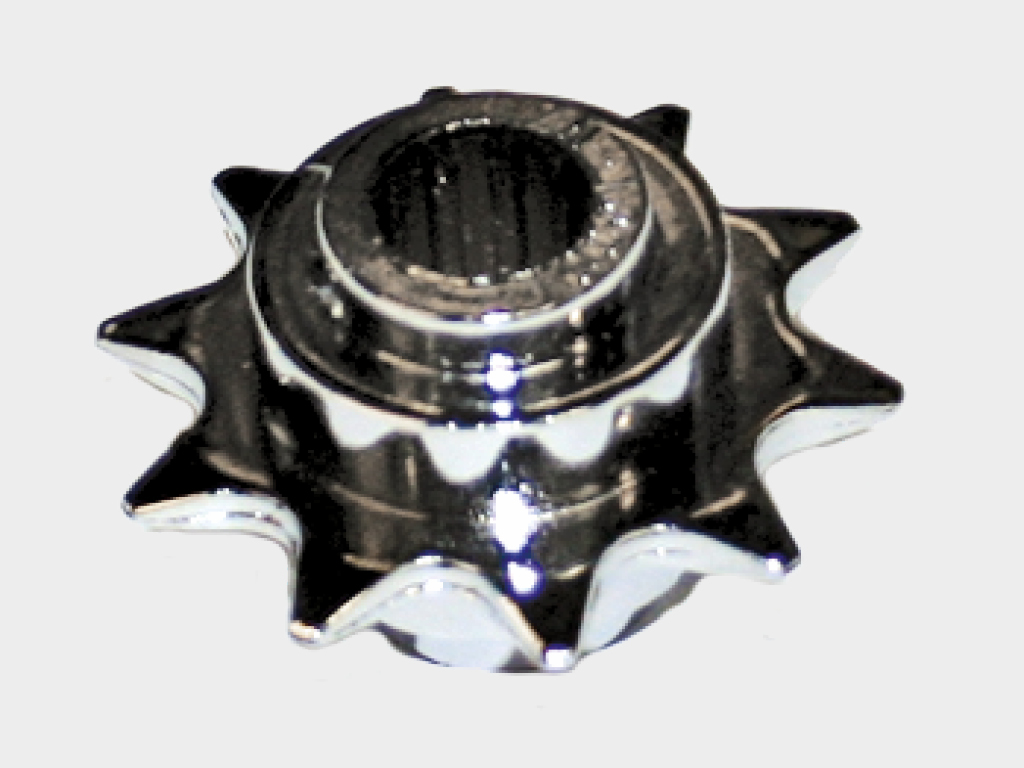

![Koło zębate dla napędu garażowego Sectional-1200 Koło zębate dla napędu garażowego Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/kolo-zebate-dla-napedu-garazowego-sectional-1200.jpg)
Design

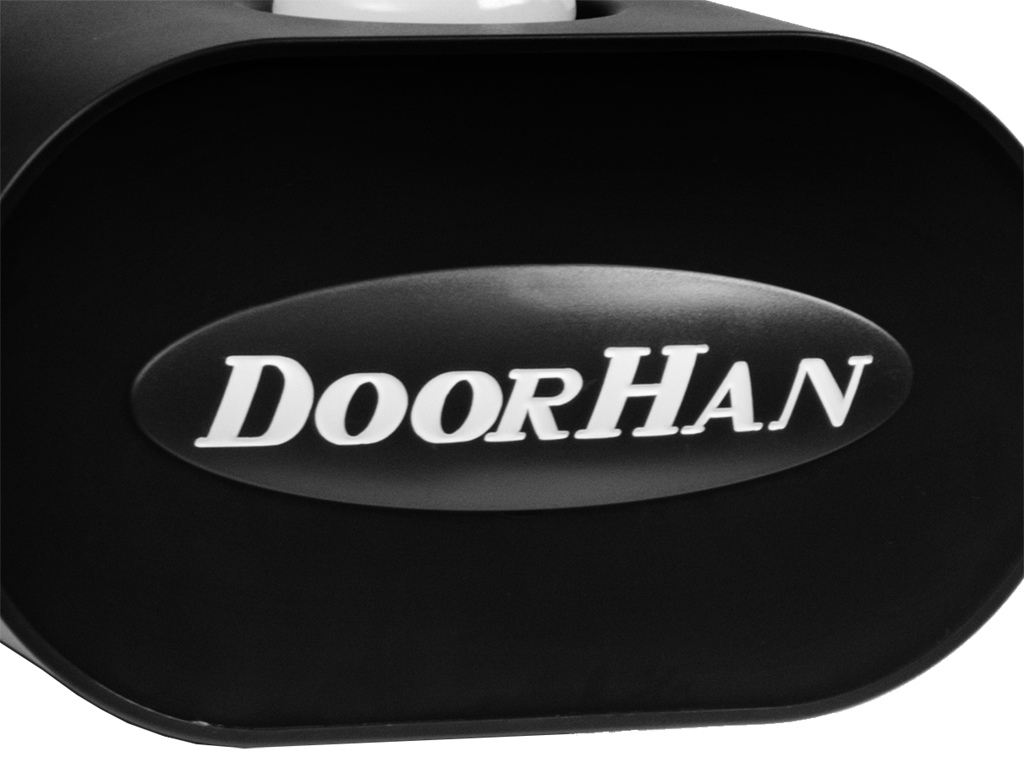

![Zaślepka panelu sterującego dla napędu Sectional-1200 Zaślepka panelu sterującego dla napędu Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/zaslepka-panelu-sterujacego-dla-napedu-sectional-1200.jpg)
Zaślepka dekoracyjna panelu sterowania

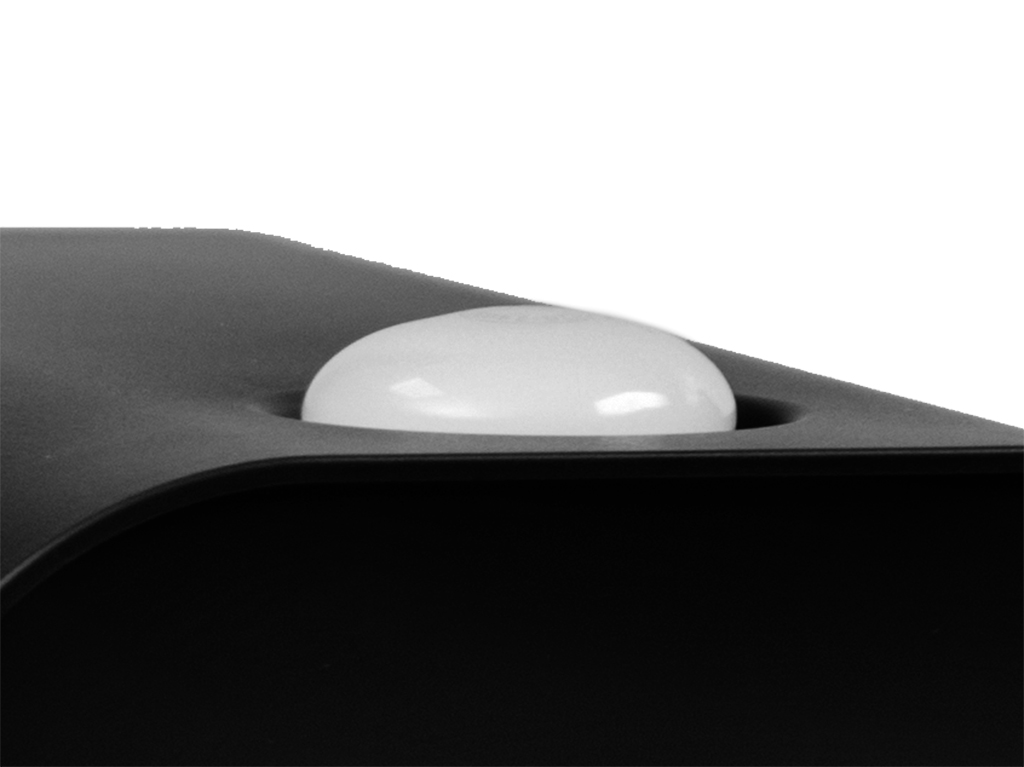

![Lampa oświetleniowa dla napędu podsufitowego Sectional-1200.jpg Lampa oświetleniowa dla napędu podsufitowego Sectional-1200.jpg](/images/automatyka/napedy-do-bram-garazowych/lampa-oswietleniowa-dla-napedu-podsufitowego-sectional-1200.jpg)
Lampa oświetleniowa

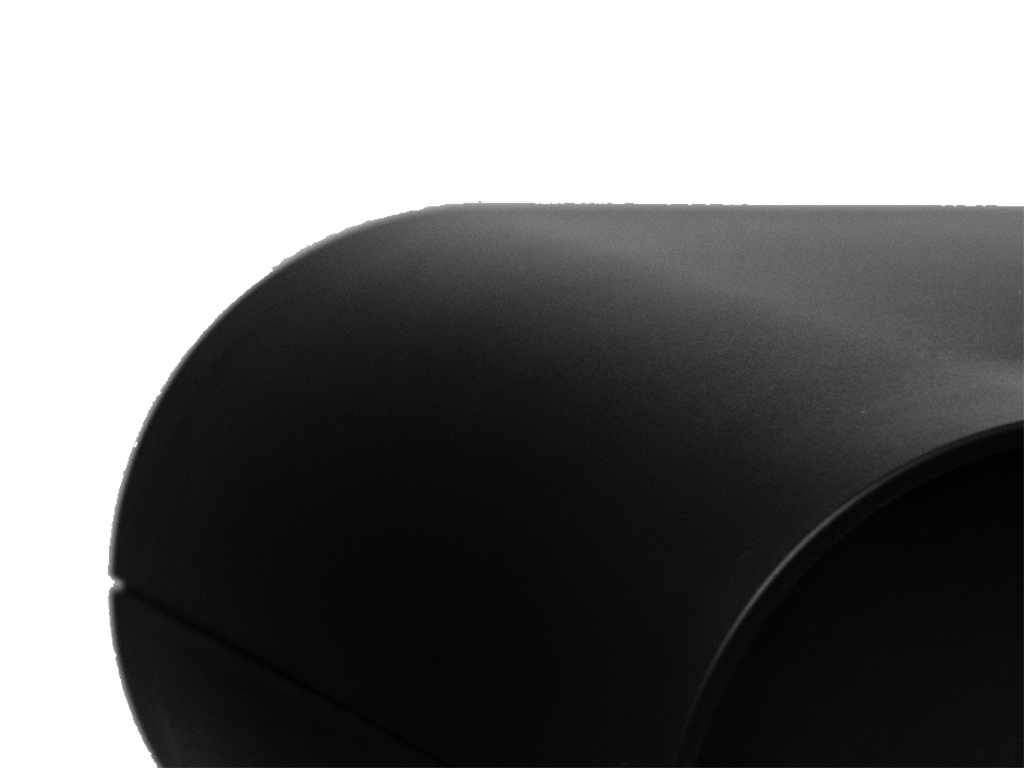

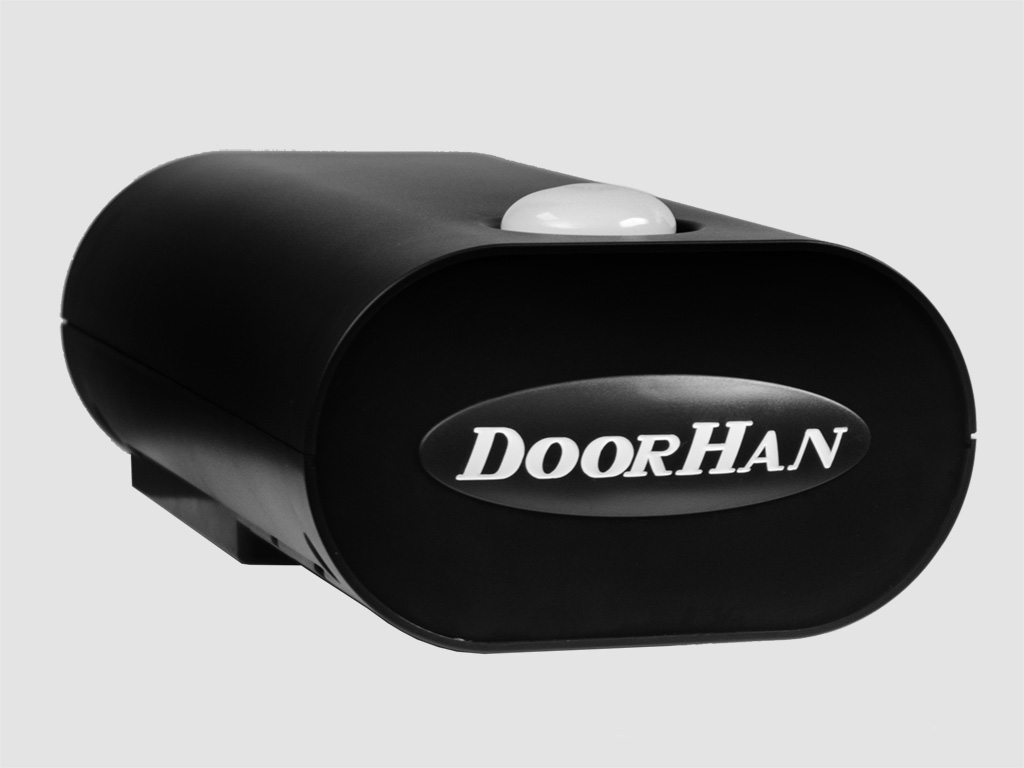

![Owalna obudowa napędu SE1200.jpg Owalna obudowa napędu SE1200.jpg](/images/automatyka/napedy-do-bram-garazowych/owalna-obudowa-napedu-se1200.jpg)
Owalna obudowa

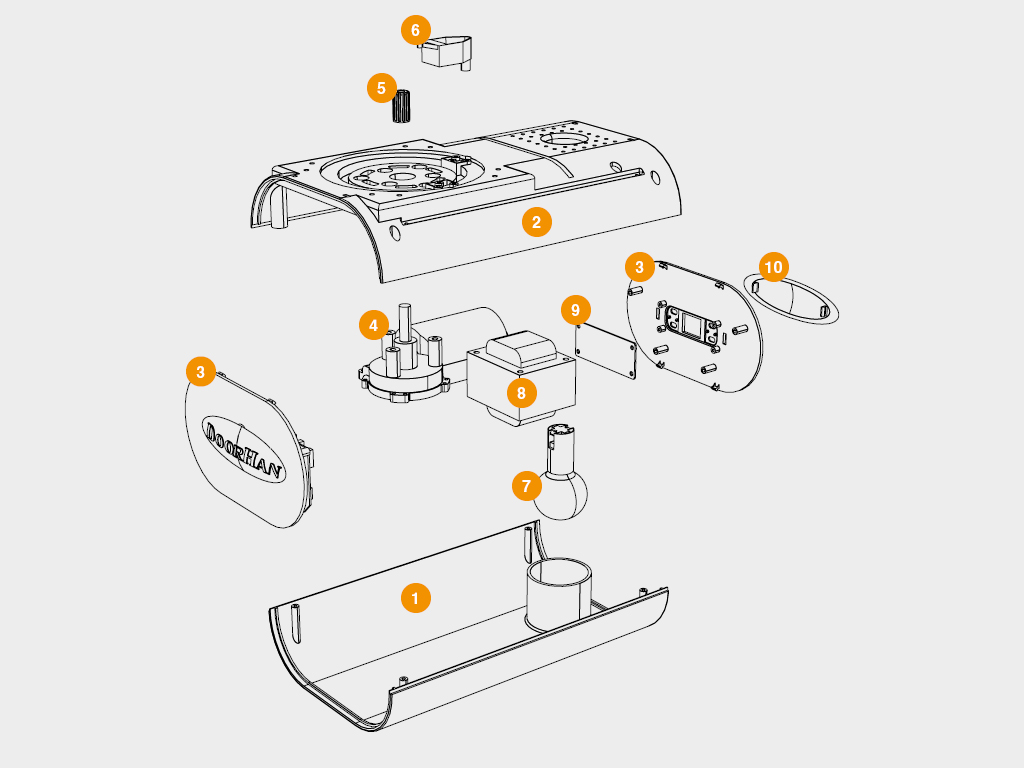

Budowa
-
Dolna pokrywa obudowy
-
Górna pokrywa obudowy
-
Pokrywa panelu z jednostką sterującą
-
Silnik przekładniowy
-
Tuleja
-
Mikroprzełącznik
-
Lampa oświetlenia
-
Transformator
-
Panel sterowania
-
Pokrywa ochronna
![Budowa napędu podsufitowego Sectional-1200 Budowa napędu podsufitowego Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/naped-podsufitowy-sectional-1200-czesci-zamienne.jpg)
Sposoby instalacji
![Montaż napędu do bram segmentowych Montaż napędu do bram segmentowych](/images/automatyka/napedy-do-bram-garazowych/montaz-napedu-do-bram-segmentowych.jpg)
Do prowadnicy sufitowej. Wózek z prostym i zakrzywionym prętem jest mocowany do skrzydła bramy za pomocą uchwytu.

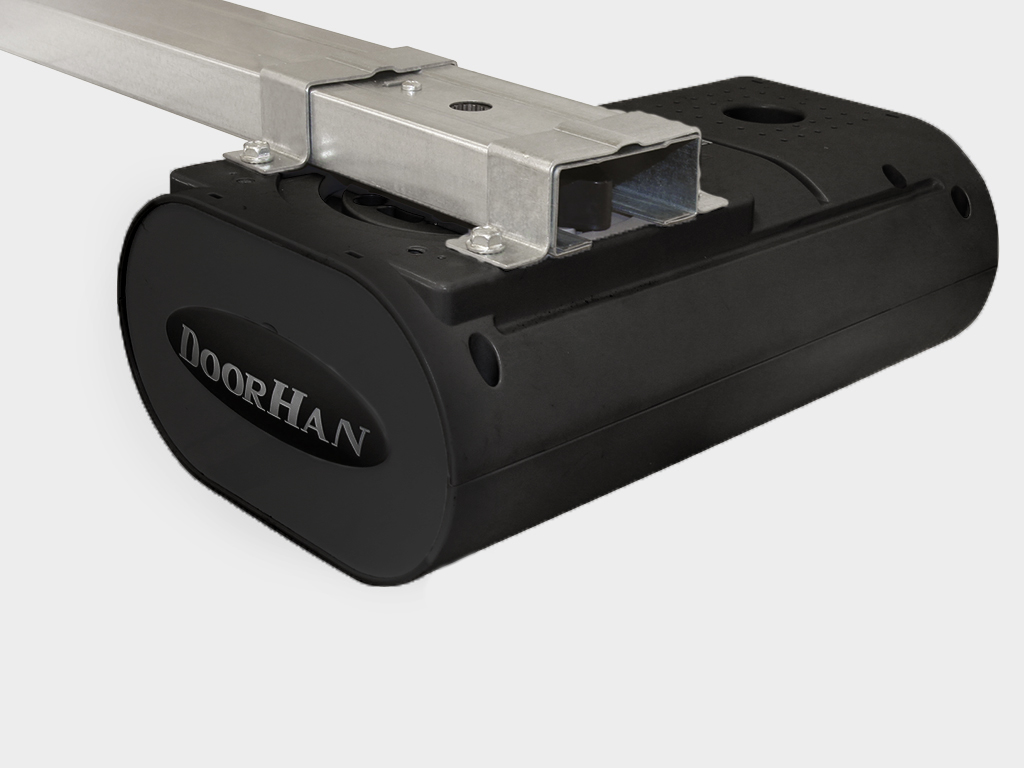

![Niestandardowy montaż napędu do bram segmentowych Niestandardowy montaż napędu do bram segmentowych](/images/automatyka/napedy-do-bram-garazowych/niestandardowy-montaz-napedu-do-bram-segmentowych.jpg)
Napęd można zamontować pod kątem 90º. Mikroprzełącznik należy przenieść w odpowiednie miejsce.
Podstawowe wyposażenie

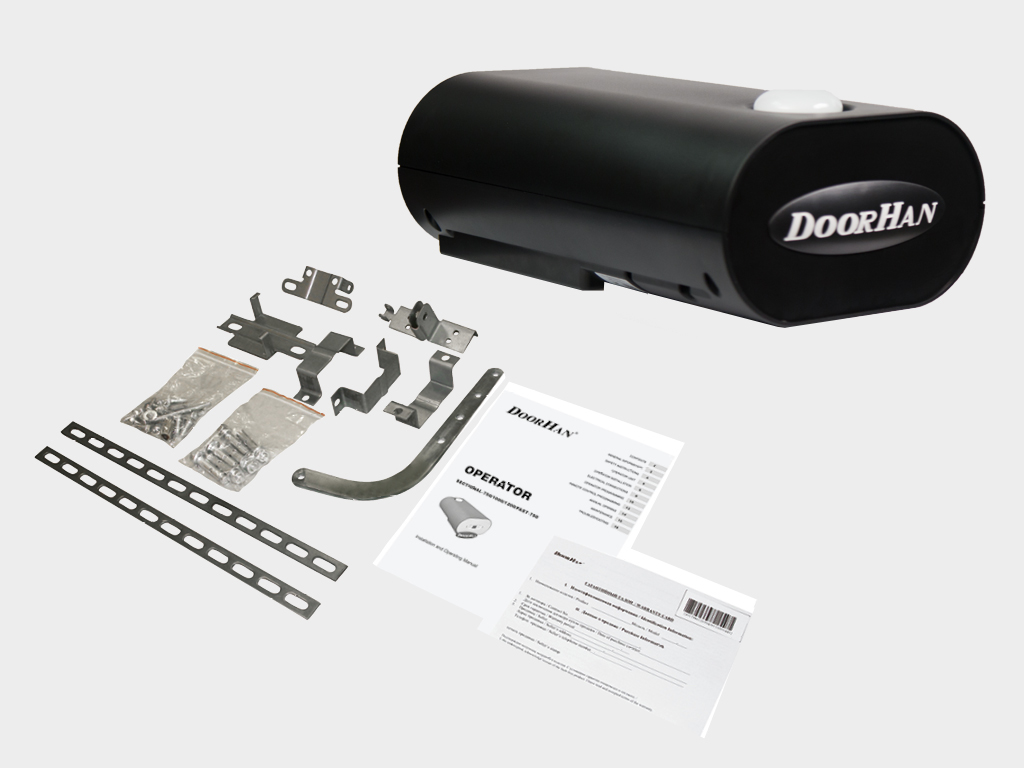

![Podstawowy zestaw napędu podsufitowego Sectional-1200 Podstawowy zestaw napędu podsufitowego Sectional-1200](/images/automatyka/napedy-do-bram-garazowych/zestaw-napedu-do-bram-segmentowych-sectional-1200.jpg)
Napęd elektryczny, wspornik zakrzywiony, zestaw uchwytów montażowych, elementy złączne.
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP

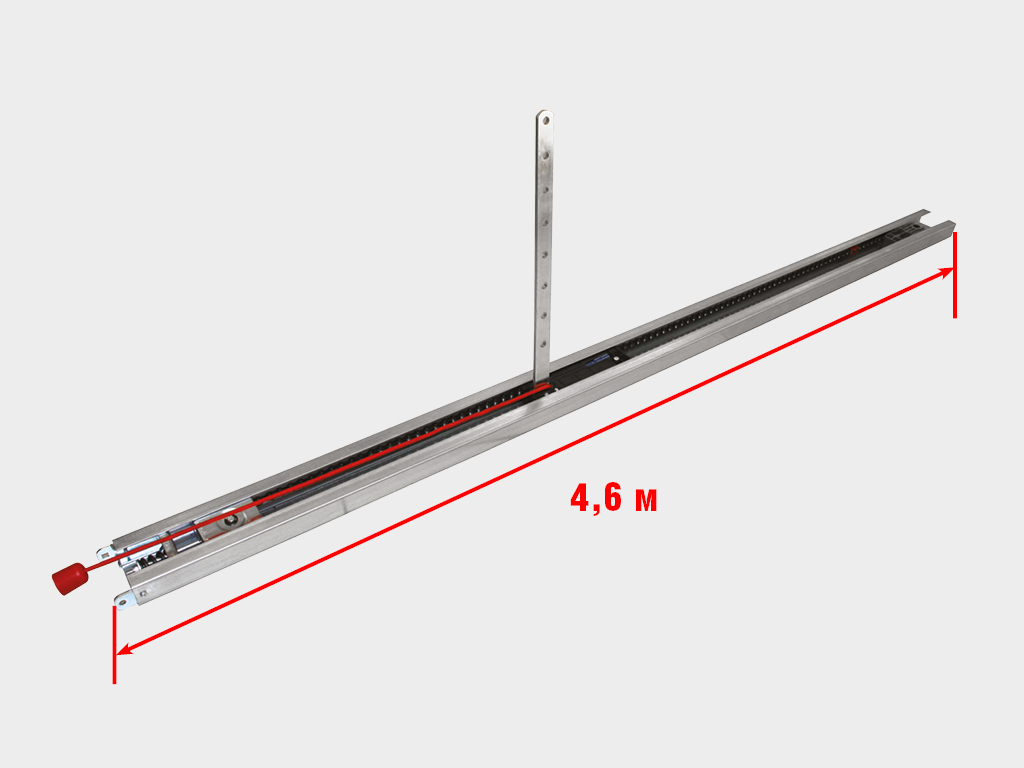

![Prowadnica napędu z łańcuchem Prowadnica napędu z łańcuchem](/images/automatyka/akcesoria/prowadnica-dla-napedu-podsufitowego-z-lancuchem-sk4600.jpg)
Prowadnica napędu
serii SK z łańcuchem
![Zewnętrzne rozlokowanie napędu LOCK Zewnętrzne rozlokowanie napędu LOCK](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock.jpg)
Zewnętrzne rozlokowanie napędu LOCK
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Zewnętrzne rozlokowanie napędu LOCK-mini Zewnętrzne rozlokowanie napędu LOCK-mini](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock-mini.jpg)
Zewnętrzne rozlokowanie napędu LOCK-mini
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Zewnętrzne rozlokowanie napędu LOCK-N Zewnętrzne rozlokowanie napędu LOCK-N](/images/automatyka/akcesoria/zewnetrzne-rozblokowanie-napedu-lock-n.jpg)
Zewnętrzne rozlokowanie napędu LOCK-N
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT](/images/automatyka/akcesoria/pneumatyczna-krawedz-bezpieczenstwa-dh-sensor-kit.jpg)
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna waga skrzydła drzwi, kg | 220 | |
Zasilanie, V | 220-240 | |
Maksymalny wysiłek, N | 1200 | |
Silnik, V | 24 DС | |
Zakres temperatury pracy, ° С | -20 ... + 55 | |
Prędkość otwierania, m / min | 6 | |
Klasa ochrony IP | IP20 | |
Intensywność użytkowania,% | 50% |
Warunki eksploatacji produktu
-
Przed instalacją napędu podsufitowego upewnij się, że brama jest zrównoważona i działa płynnie.
-
Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu podsufitowego.
-
Nie instaluj sprzętu w pomieszczeniach z substancjami łatwopalnymi lub niebezpiecznymi mediami.
-
Maksymalna siła nie powinna przekraczać 20 kg.
-
Aby uniknąć uszkodzenia napędu, należy stosować wyłącznie akcesoria firmy DoorHan.
-
Nie pozostawiaj silnika w stanie wyłączonym.
-
Nie używaj napędu podsufitowego, jeśli konieczna jest naprawa lub regulacja.
-
Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.
-
Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.
-
Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.
-
Nie wprowadzaj zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 493 |
Szerokość, mm | 245 |
Wysokość mm | 175 |
