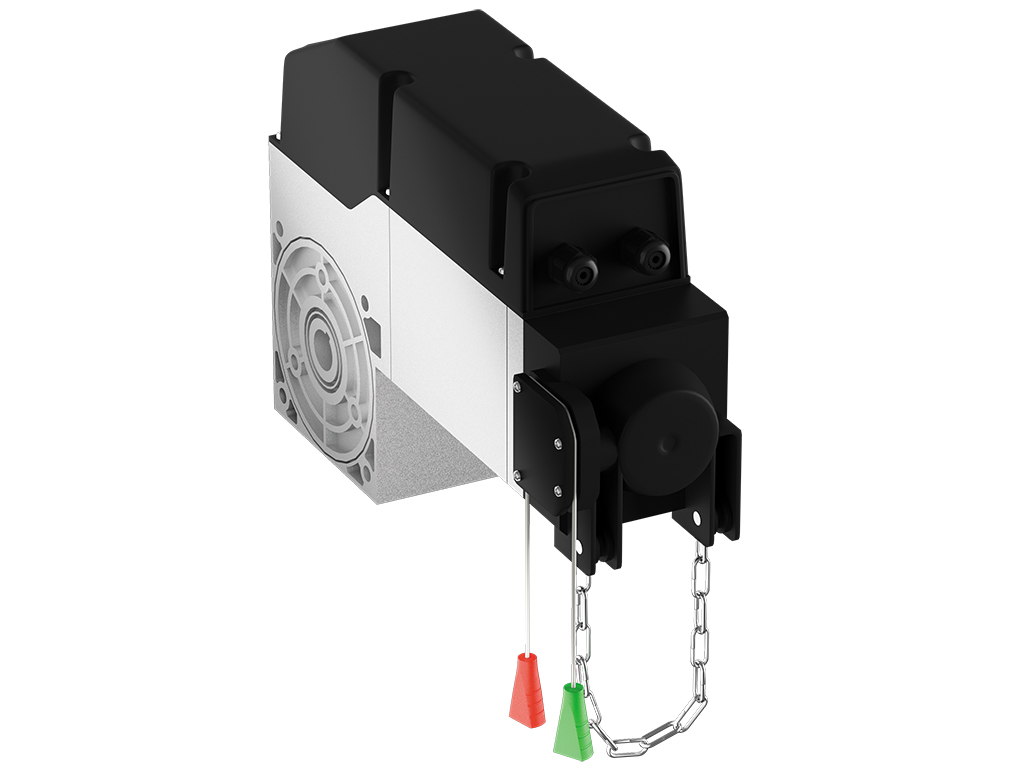

Napęd nasadowy do bramy segmentowej SHAFT-200/120
Napęd elektromechaniczny typu Shaft-120 przeznaczony jest do automatyzacji przemysłowych bram segmentowych.
![Napęd nasadowy SHAFT-120 DoorHan Napęd nasadowy SHAFT-120 DoorHan](/images/automatyka/napedy-do-bram-przemyslowych/naped-nasadowy-shaft-120-doorhan.jpg)
Obszary aplikacji
Bramy przemysłowe segmentowe wszystkich typów
![Bramy przemysłowe segmentowe z napędem nasadowym Bramy przemysłowe segmentowe z napędem nasadowym](/images/automatyka/napedy-do-bram-przemyslowych/bramy-przemyslowe-segmentowe-z-napedem-nasadowym.jpg)
Zalety
1

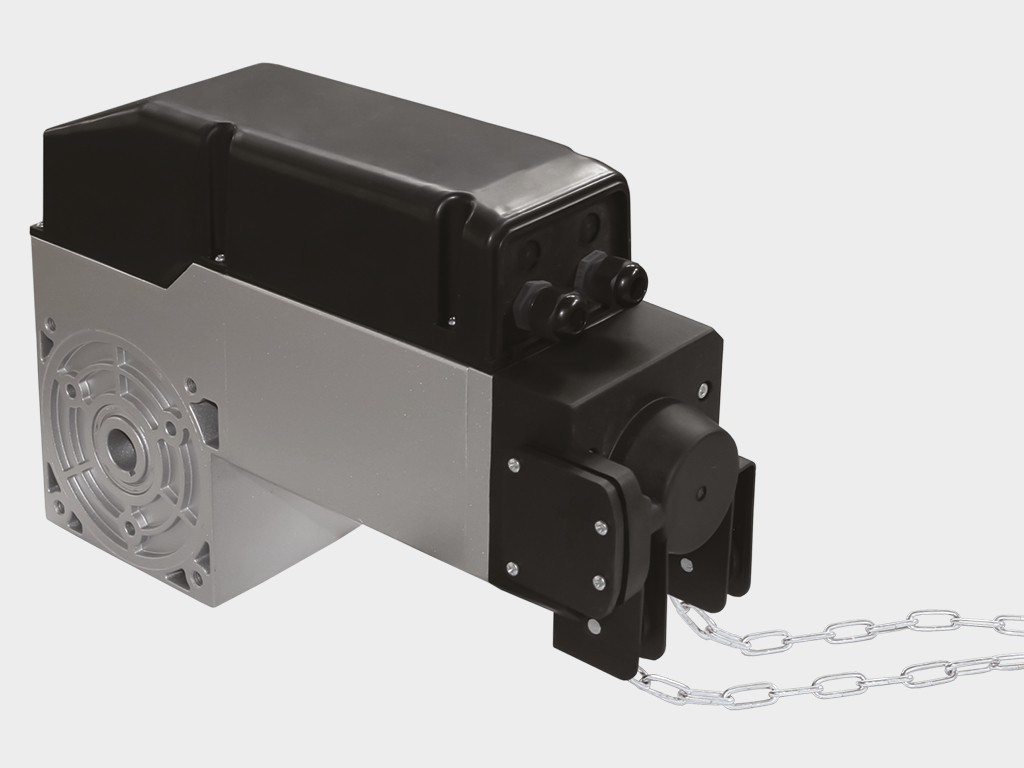

Wbudowana przekładnia łańcuchowa:
do otwierania i zamykania bramy w przypadku braku prądu
![Napęd nasadowy dla bram segmentowych przemysłowych Napęd nasadowy dla bram segmentowych przemysłowych](/images/automatyka/napedy-do-bram-przemyslowych/naped-nasadowy-shaft-120.jpg)
2

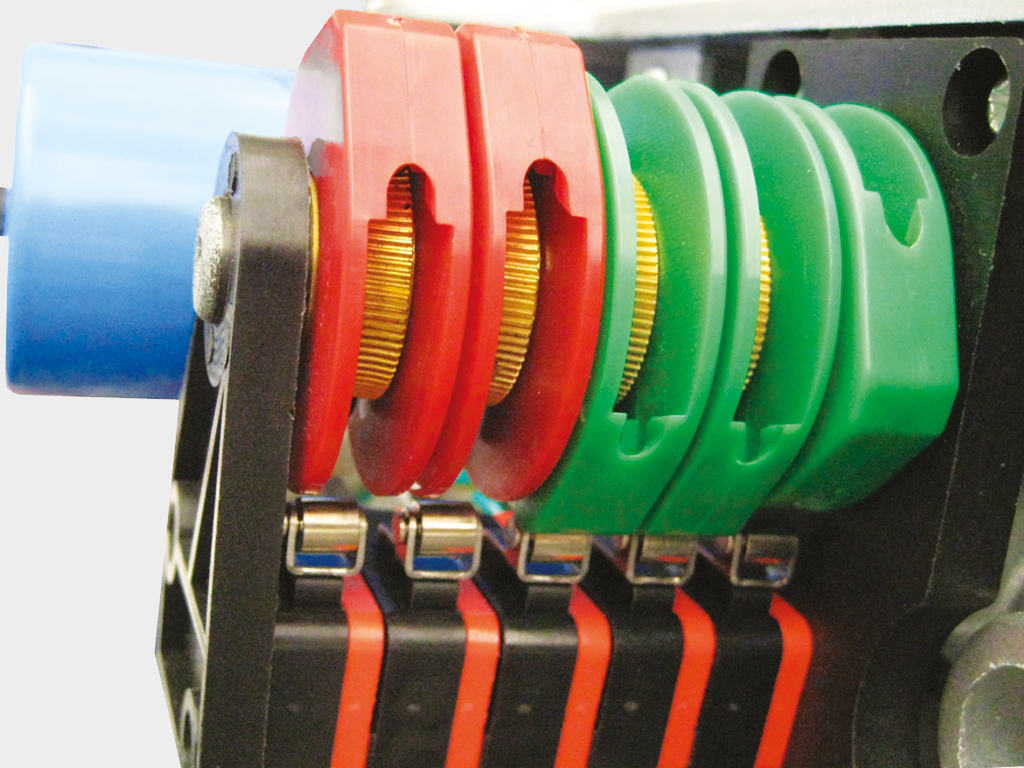

Regulacja dolnej i górnej pozycji bramy
za pomocą wyłączników krańcowych
![Wyłączniki krańcowe napędu nasadowego Wyłączniki krańcowe napędu nasadowego](/images/automatyka/napedy-do-bram-przemyslowych/wylaczniki-krancowe-do-napedu-nasadowego-shaft.jpg)
3
Łatwa regulacja:
wbudowane przyciski sterujące ułatwiają regulację skrajnych pozycji podczas procesu instalacji
![Przyciski sterowania na płycie głównej Przyciski sterowania na płycie głównej](/images/automatyka/napedy-do-bram-przemyslowych/przyciski-sterowania-gora-dol.jpg)
4

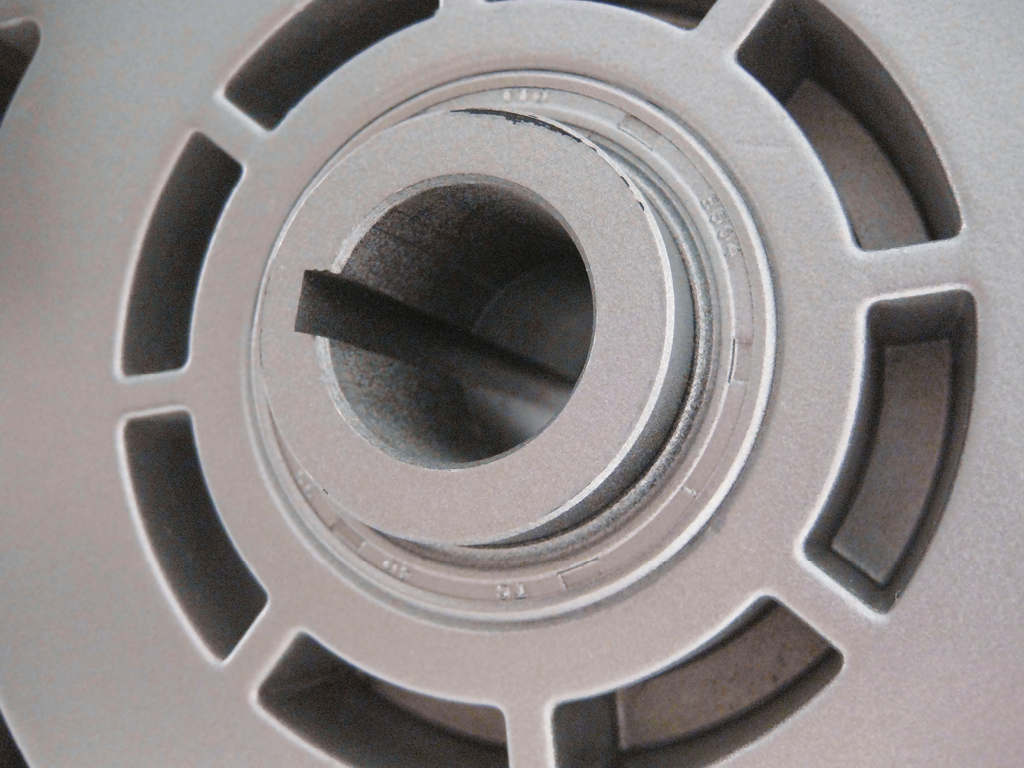

Kompaktowa aluminiowa obudowa napędu
![Aluminiowa obudowa napędu nasadowego SHAFT-120 Aluminiowa obudowa napędu nasadowego SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/aluminiowa-obudowa-napedu-nasadowego.jpg)
5
Stabilna praca.:
wysoki stopień ochrony przed zakłóceniami elektrycznymi
![Jednostka sterująca dla napędów nasadowych pcbsh380 Jednostka sterująca dla napędów nasadowych pcbsh380](/images/automatyka/napedy-do-bram-przemyslowych/jednostka-sterujaca-dla-napedow-nasadowych-pcbsh380.jpg)
Design
![Obudowa napędu-nasadowego Shaft-120 z radiatorami Obudowa napędu-nasadowego Shaft-120 z radiatorami](/images/automatyka/napedy-do-bram-przemyslowych/obudowa-napedu-nasadowego-shaft-120-z-radiatorami.jpg)

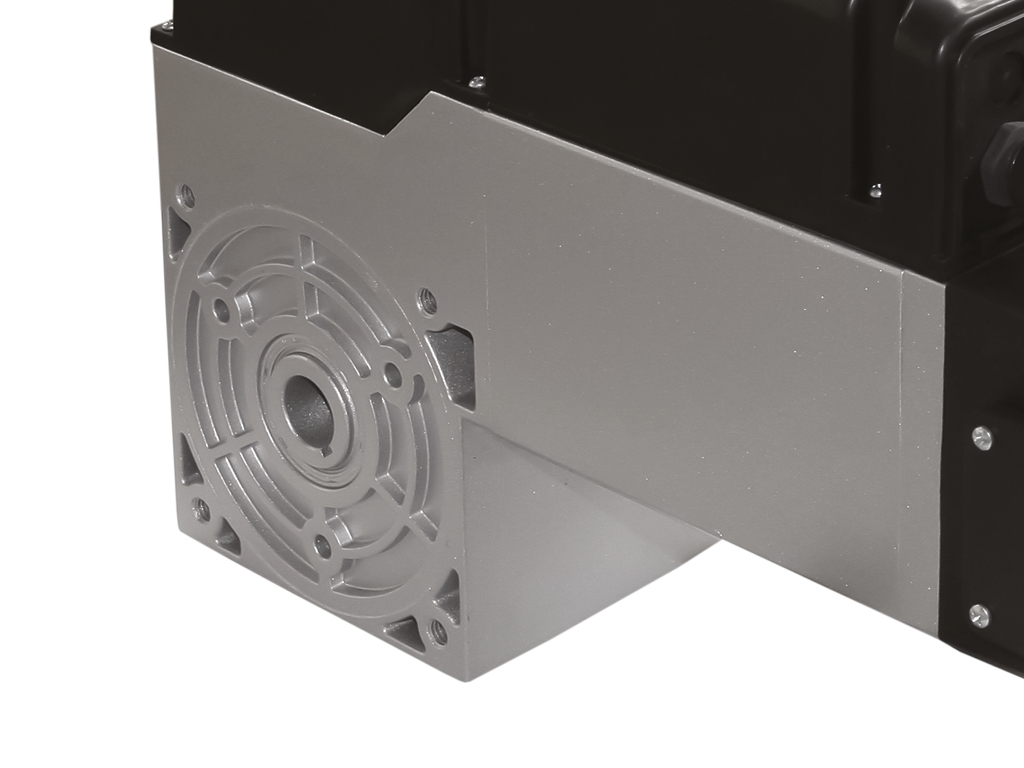

Obudowa z radiatorami
![Wbudowana jednostka sterująca w napędzie SHAFT-120 Wbudowana jednostka sterująca w napędzie SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/naped-shaft-120-z-wbudowana-jednostka-sterujaca.jpg)

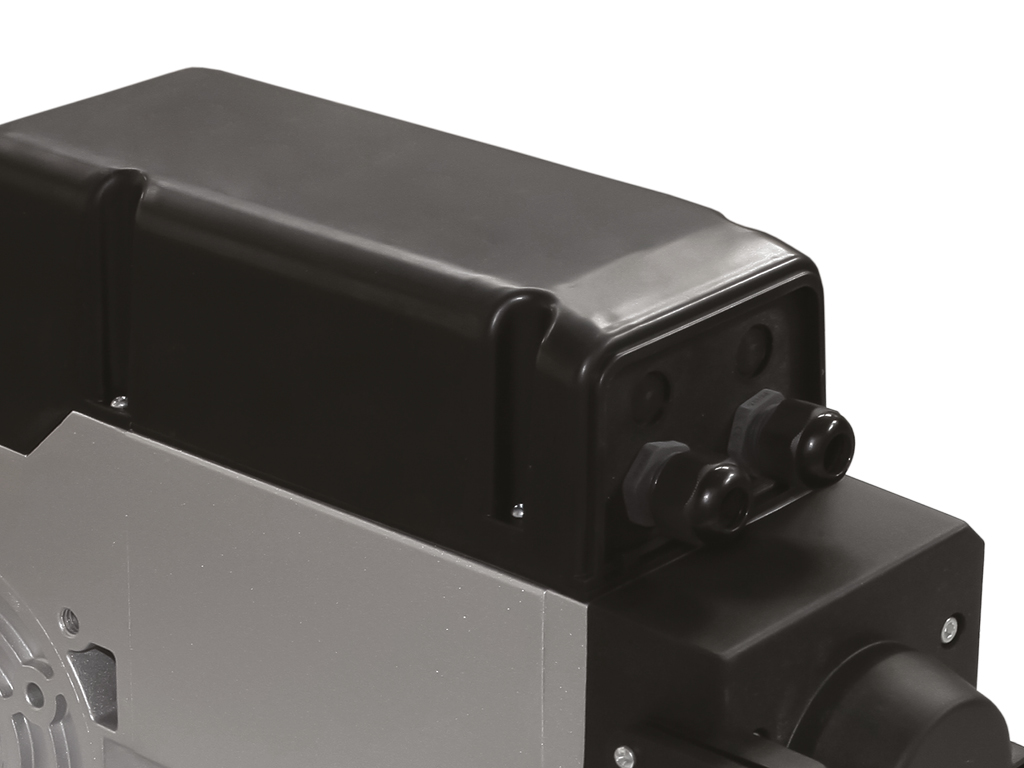

Wbudowana jednostka sterująca
![Wbudowana przekładnia łańcuchowa w napędzie SHAFT-120 Wbudowana przekładnia łańcuchowa w napędzie SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/przekladnia-lancuchowa-dla-napedu-przemyslowego-shaft-120.jpg)

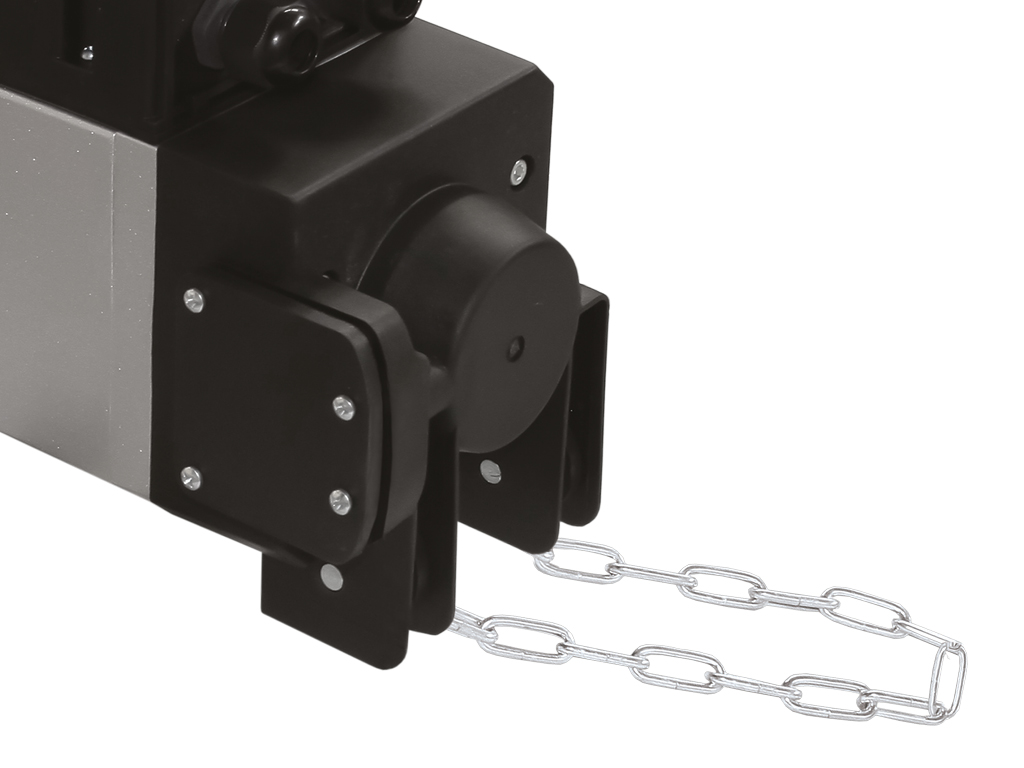

Wbudowana przekładnia łańcuchowa

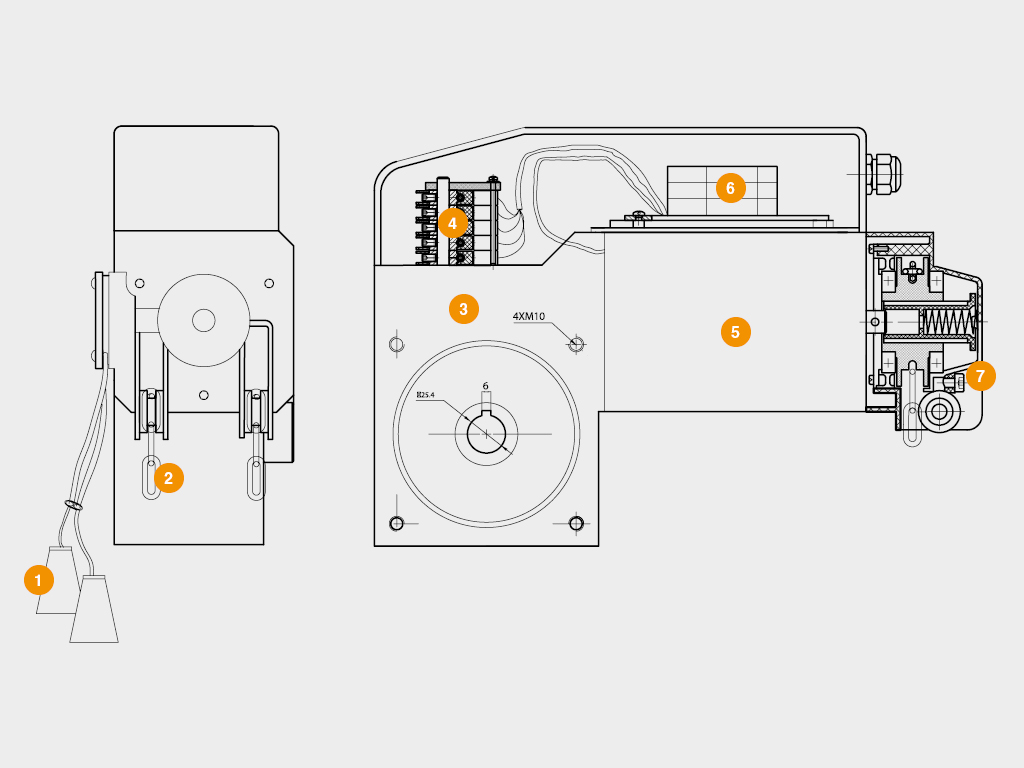

Budowa
-
Przewód dozownika
-
Łańcuch dłoni
-
Obudowa skrzyni biegów
-
Wyłączniki krańcowe
-
Silnik
-
Jednostka sterująca
-
Zespół napędu ręcznego
![Budowa napędu nasadowego SHAFT-120 Budowa napędu nasadowego SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/budowa-napedu-przemyslowego-shaft-120.jpg)
Sposoby instalacji
![Montaż napędu do bram przemysłowych Montaż napędu do bram przemysłowych](/images/automatyka/napedy-do-bram-przemyslowych/montaz-napedu-do-bram-przemyslowych-shaft-120.jpg)
Montaż odbywa się na wale bramy za pomocą uchwytu, klucza i pierścienia ustalającego. Wspornik mocujący jest wiercony do sufitu za pomocą wkrętów samogwintujących.

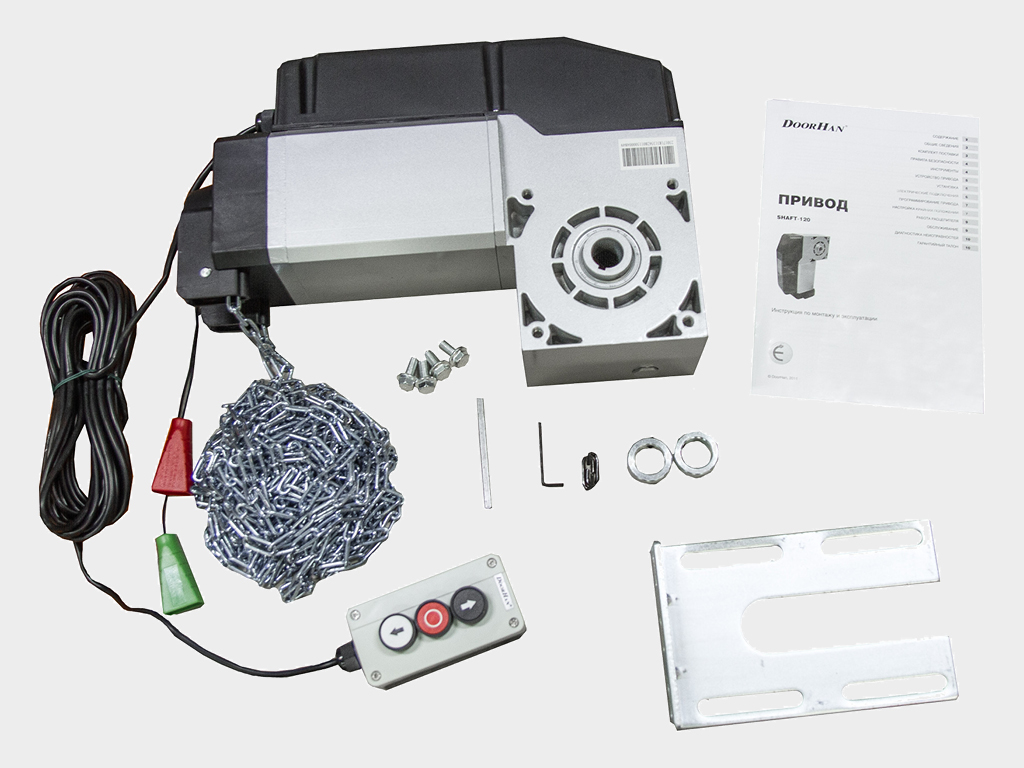

Podstawowe wyposażenie
![Podstawowy zestaw napędu nasadowego SHAFT-120 Podstawowy zestaw napędu nasadowego SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/zestaw-napedu-dla-przemyslowej-bramy-segmentowej-shaft-120.jpg)
Napęd ze zintegrowaną jednostką sterującą, elementy montażowe do montażu
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP
![Semafor sygnalizacyjny Trafficlight-LED Semafor sygnalizacyjny Trafficlight-LED](/images/automatyka/akcesoria/semafor-sygnalizacyjny-trafficlight-led.jpg)
Semafor sygnalizacyjny
Trafficlight-LED
Trafficlight-LED
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT](/images/automatyka/akcesoria/pneumatyczna-krawedz-bezpieczenstwa-dh-sensor-kit.jpg)
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna waga skrzydła drzwi, kg | 550/850 | w zależności od modelu napędu |
Zasilanie, V | 380-400 | |
Torque Nm | 120/200 | w zależności od modelu napędu |
Moc W | 700/800 | w zależności od modelu napędu |
Zakres temperatury pracy, ° С | -30 ... + 55 | |
Prędkość obrotowa silnika, obr./min | 1400 | |
Klasa ochrony IP | IP44 | |
Intensywność użytkowania,% | 65/50 | w zależności od modelu napędu |
Warunki eksploatacji produktu
- Przed instalacją napędu nasadowego upewnij się, że brama jest zrównoważona i działa płynnie.
- Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu nasadowego.
- Zabrania się instalowania sprzętu w pomieszczeniach, w których występują substancje łatwopalne lub środowiska niebezpieczne.
- Upewnij się, że żadne przedmioty nie zostaną ściśnięte między ruchomymi i nieruchomymi częściami napędu nasadowego, gdy brama się porusza.
- Dozwolone jest używanie dodatkowych akcesoriów firmy DoorHan tylko w celu uniknięcia awarii napędu.
- Zabrania się pozostawiania silnika w stanie wyłączonym.
- Nie używaj siłownika, jeśli konieczna jest naprawa lub regulacja.
- Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.
- Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.
- Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.
- Zabrania się wprowadzania zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 500 |
Szerokość, mm | 230 |
Wysokość mm | 185 |
