Napęd do przemysłowych bram segmentowych

Napęd nasadowy do bramy segmentowej SHAFT-50PRO/50EN

Napędy elektromechaniczne typu SHAFT-50PRO i SHAFT-50EN są przeznaczone do automatyzacji przemysłowych bram segmentowych o powierzchni do 25 m2 i wadze do 270kg.

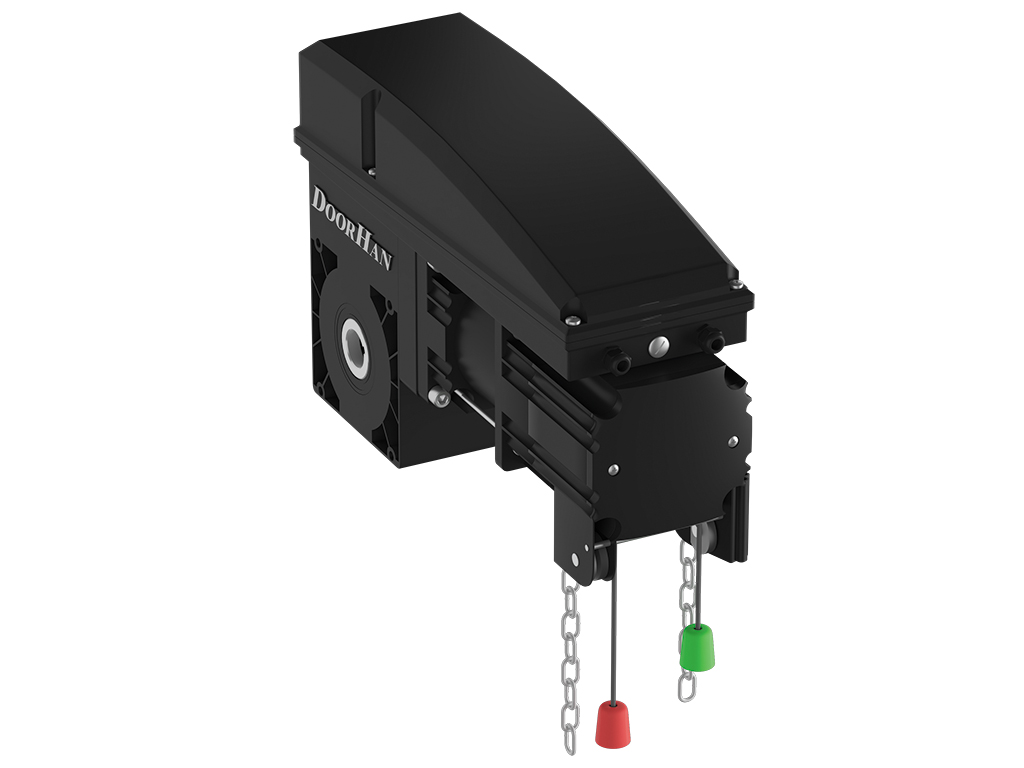

Napęd nasadowy SHAFT-50PRO DoorHan

Obszary aplikacji

Bramy przemysłowe segmentowe

Bramy przemysłowe segmentowe z napędem nasadowym

Bramy garażowe segmentowe

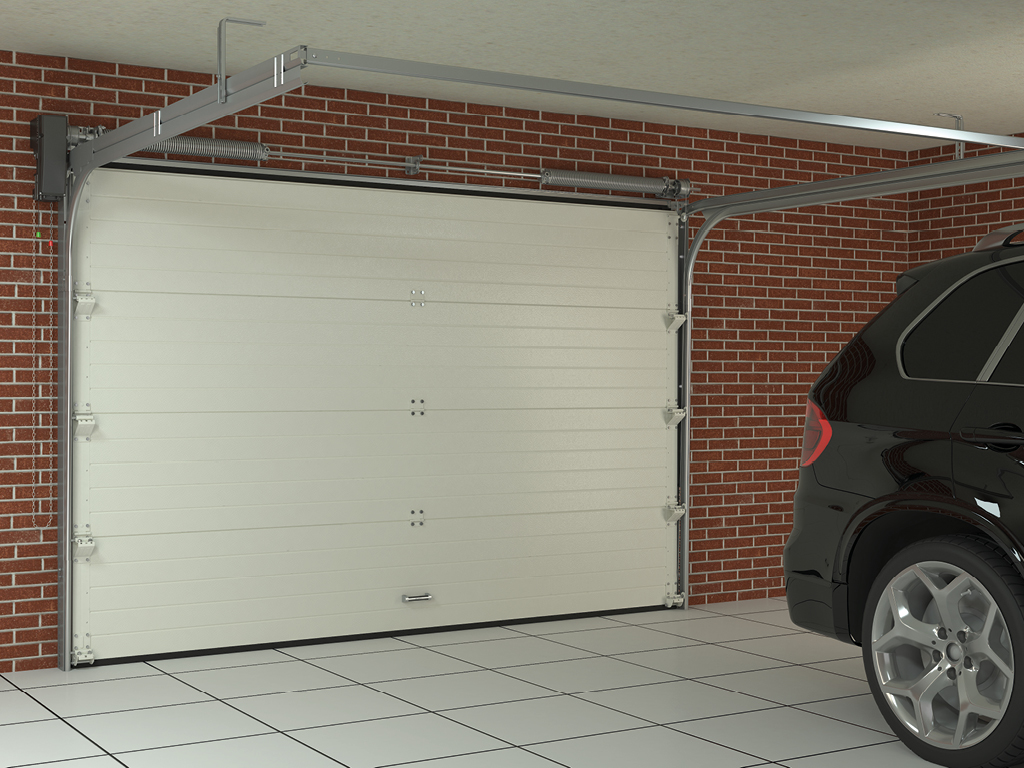

Brama segmentowa z napędem nasadowym widok od środka

Zalety

1

Napęd SHAFT-50 PRO zawiera trójpozycyjną zewnętrzną jednostę sterującą
z możliwością rozszerzenia funkcjonalności

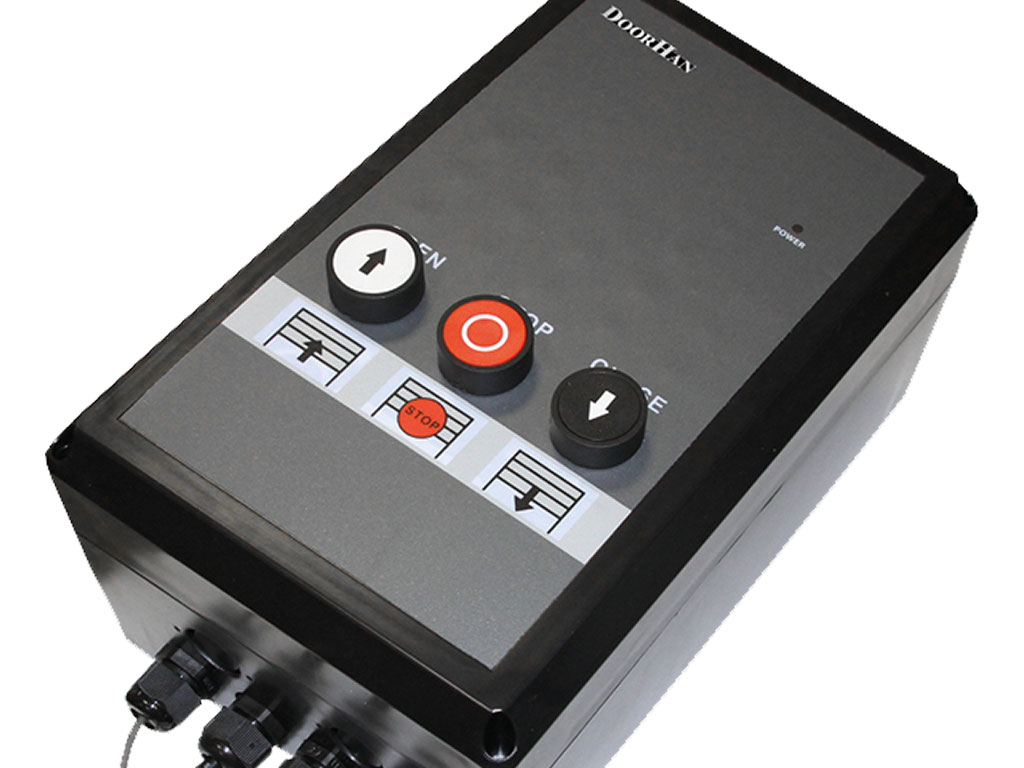

Zewnętrzna jednostka sterująca dla napędu SHAFT-85PRO SH502
2

Wyłączniki krańcowe realizowane są za pomocą enkodera, który zwiększa funkcjonalność napędu

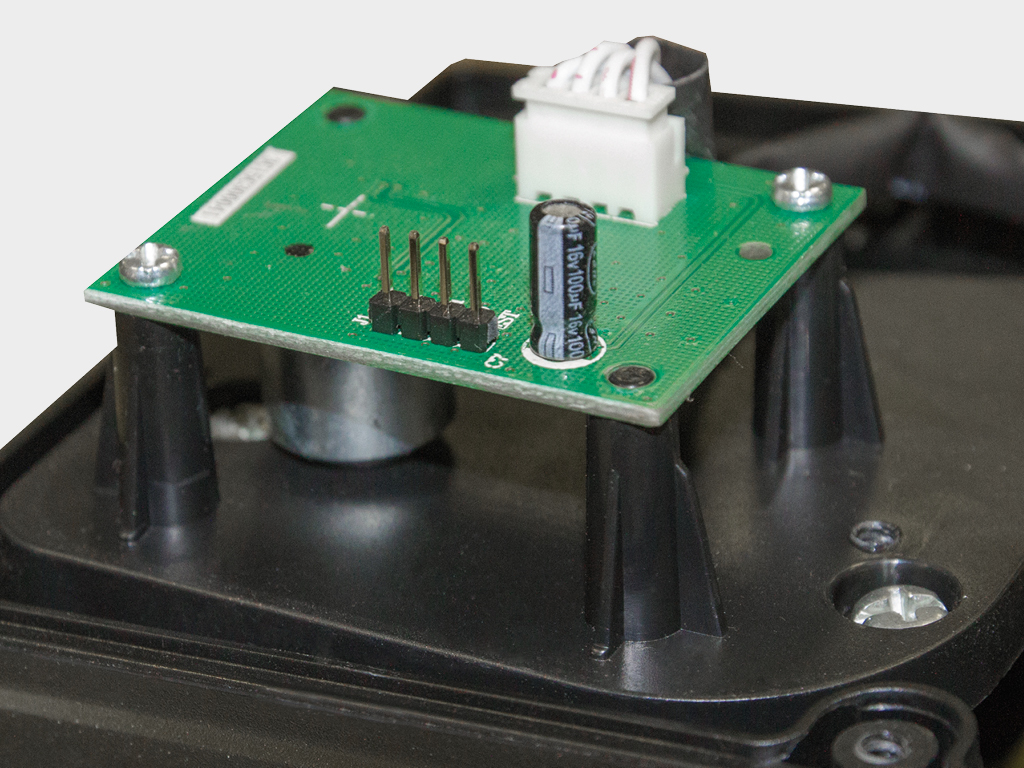

Wyłączniki krańcowe elektroniczne napędu nasadowego
3

Wygoda połączenia i programowania napędu:
jednostka sterująca jest umieszczona w trójpozycyjnym słupku sterującym, co znacznie upraszcza instalację i regulację

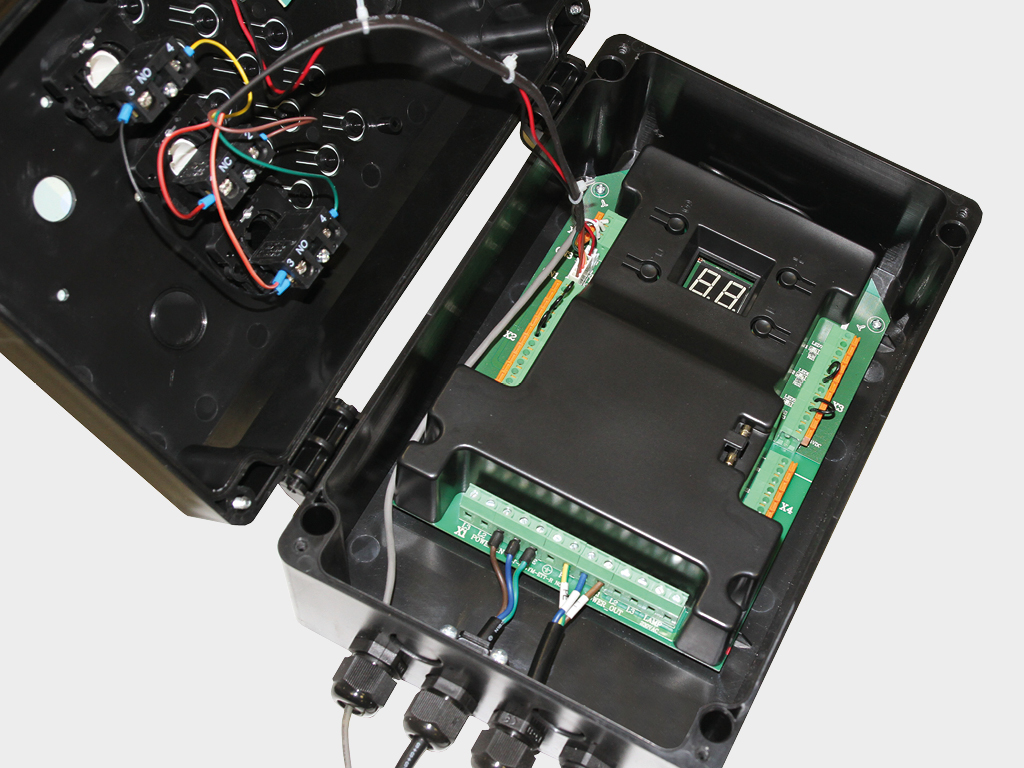

Widok od środka zewnętrznej jednostki sterującej dla napędu SHAFT-85PRO SH502
4

Zaimplementowany falownik umożliwia płynny start i zatrzymanie napędu, co znacznie zwiększa żywotność bramy

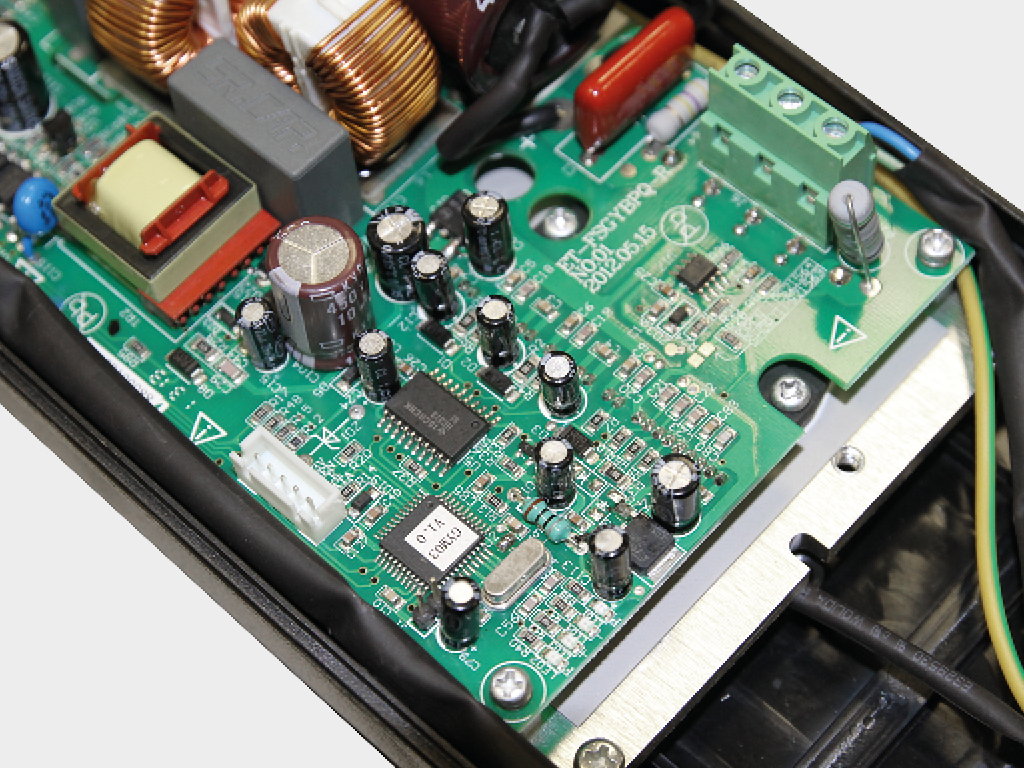

Falownik do napędu dla segmentowych bram przemysłowych SHAFT-50PRO
5

Niezawodna kontrola awaryjna:
łańcuch redukcyjny z wysokiej jakości ocynkowanej syali o grubośi poand 12mm, wszystkie połączenia spawane

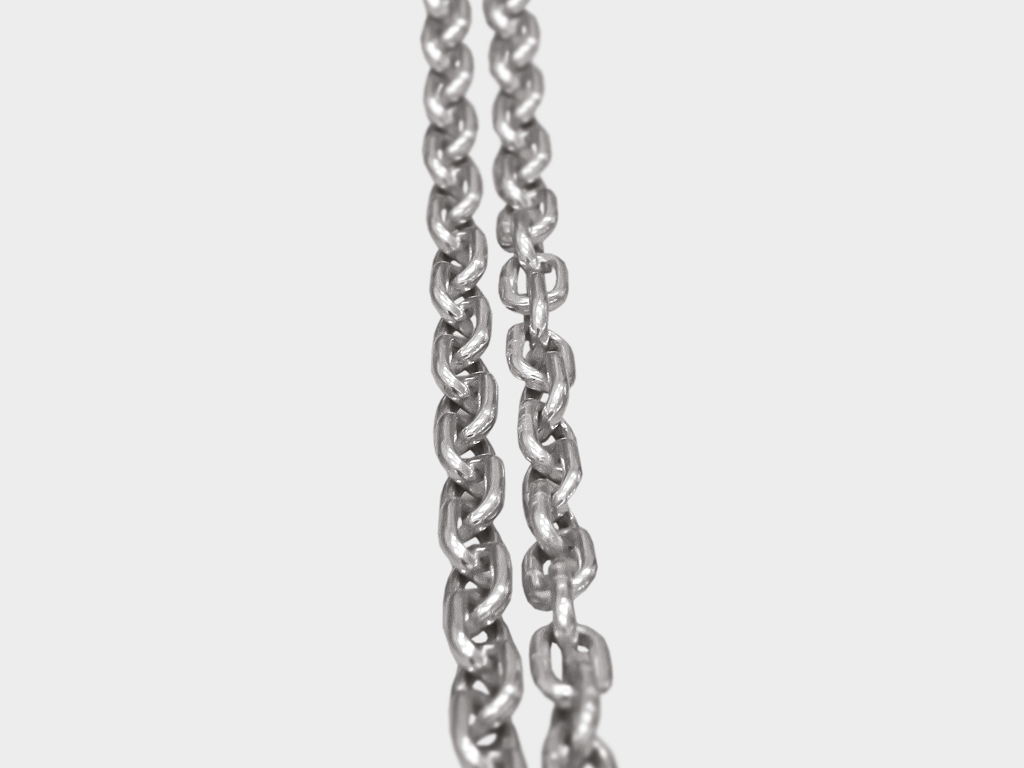

Łańcuch dla przekładni łańcuchowej napędu SHAFT-50PRO

Design

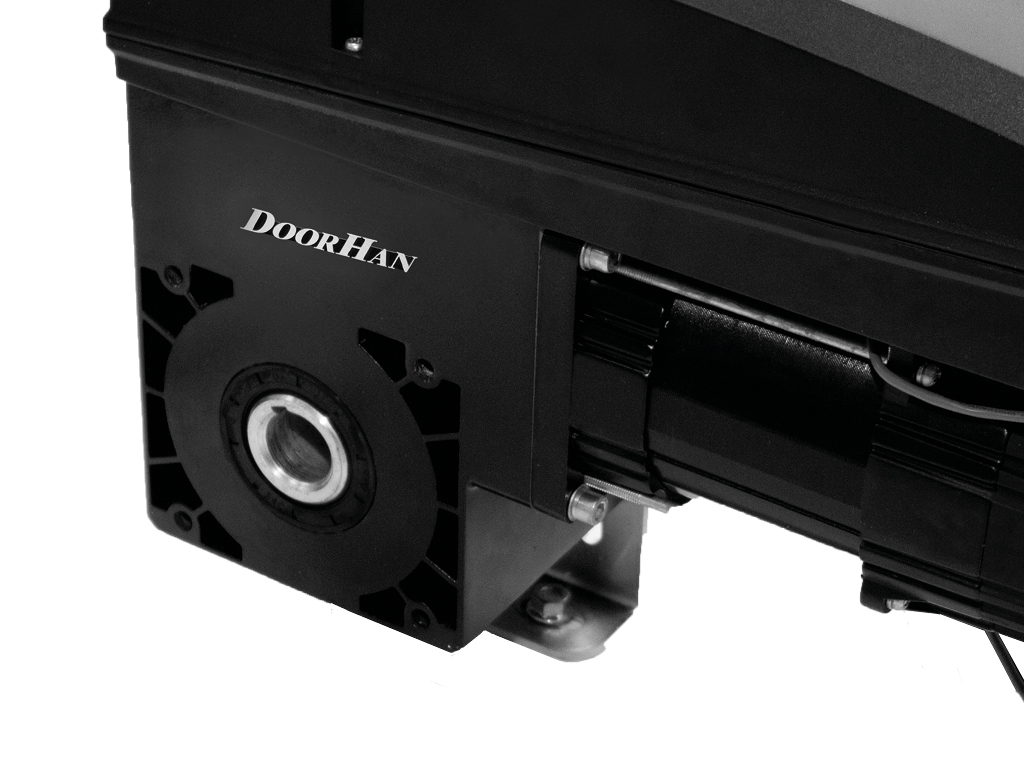

Obudowa napędu SHAFT-50PRO, która odprowadza ciepło
Wysoki poziom oddawania ciepła przez silnik
Przekładnia łańcuchowa

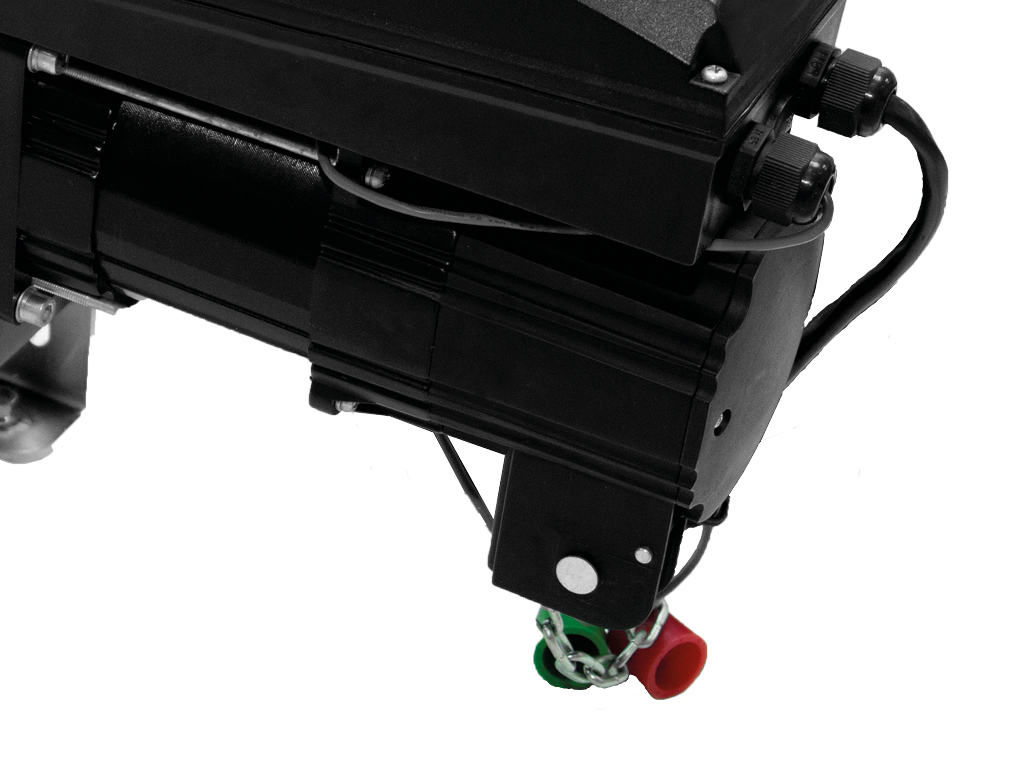

Wbudowana przekładnia łańcuchowa
Zewnętrzna jednostka sterująca do napędu przemysłowego

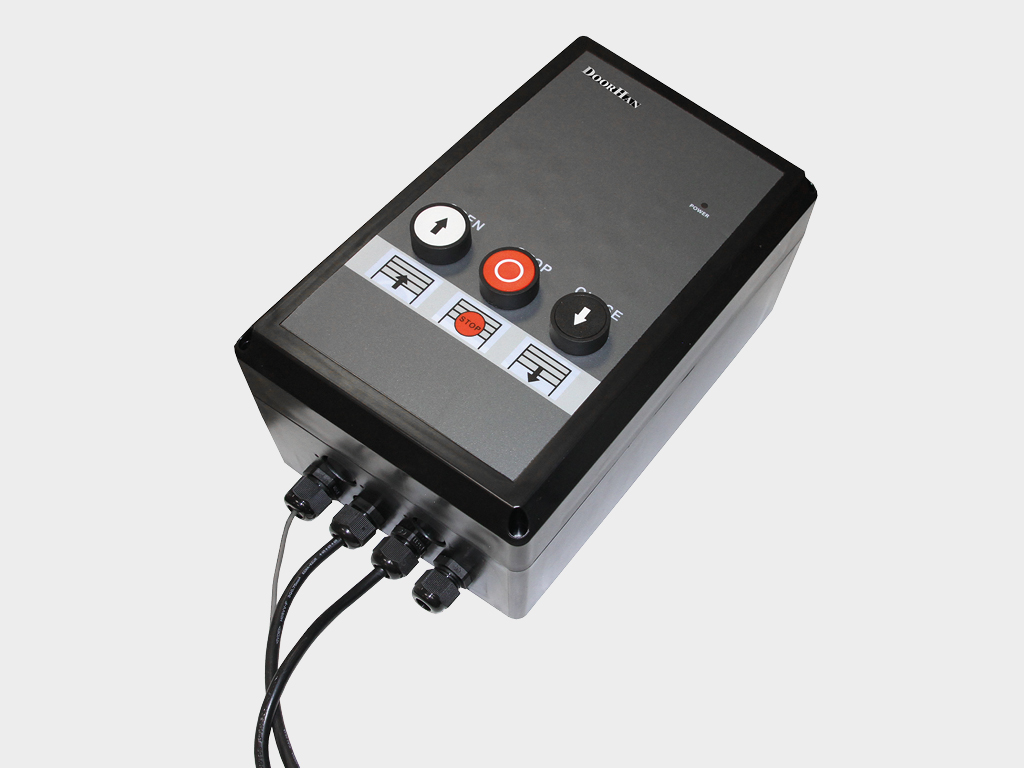

Zewnętrzna jednostka sterująca

Budowa

  1. Linka zwalniająca

  2. Łańcuch ręcznej przekładni

  3. Silnik

  4. Przekładnia łańcucha ręcznego

  5. Przetwornica częstotliwości (tylko Shaft-50PRO)

  6. Obudowa skrzyni biegów

  7. Enkoder

  8. Ręczny zespół napędowy

  9. Jednostka sterująca SH502

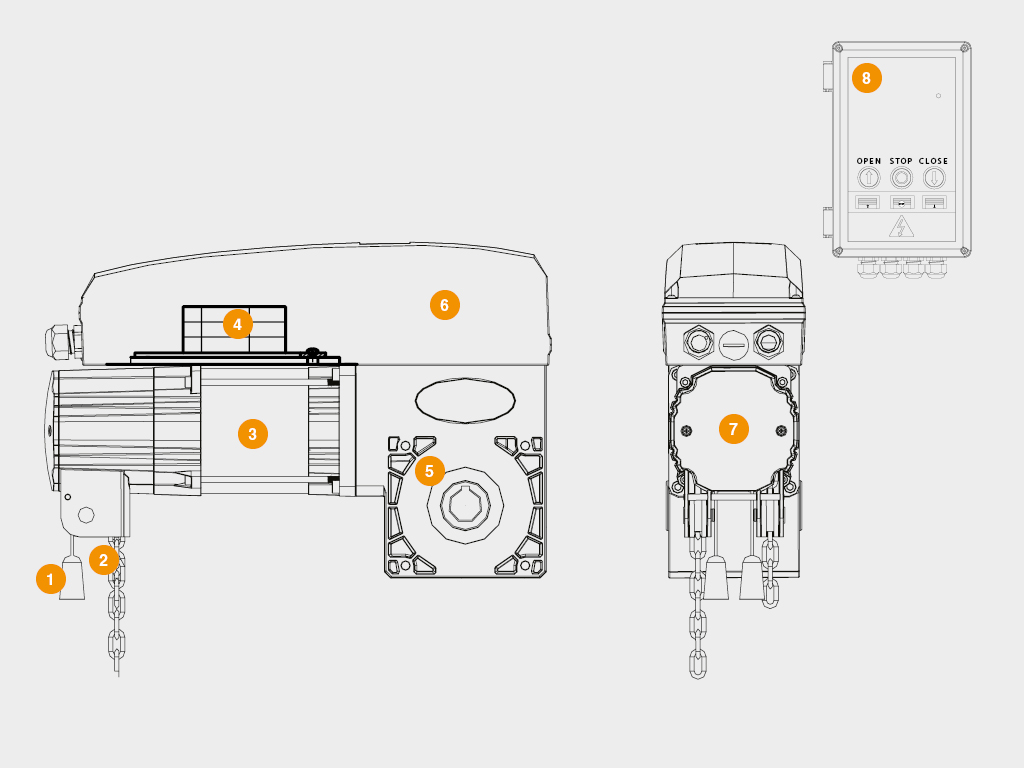

Budowa napędu nasadowego SHAFT-50PRO

Sposoby instalacji

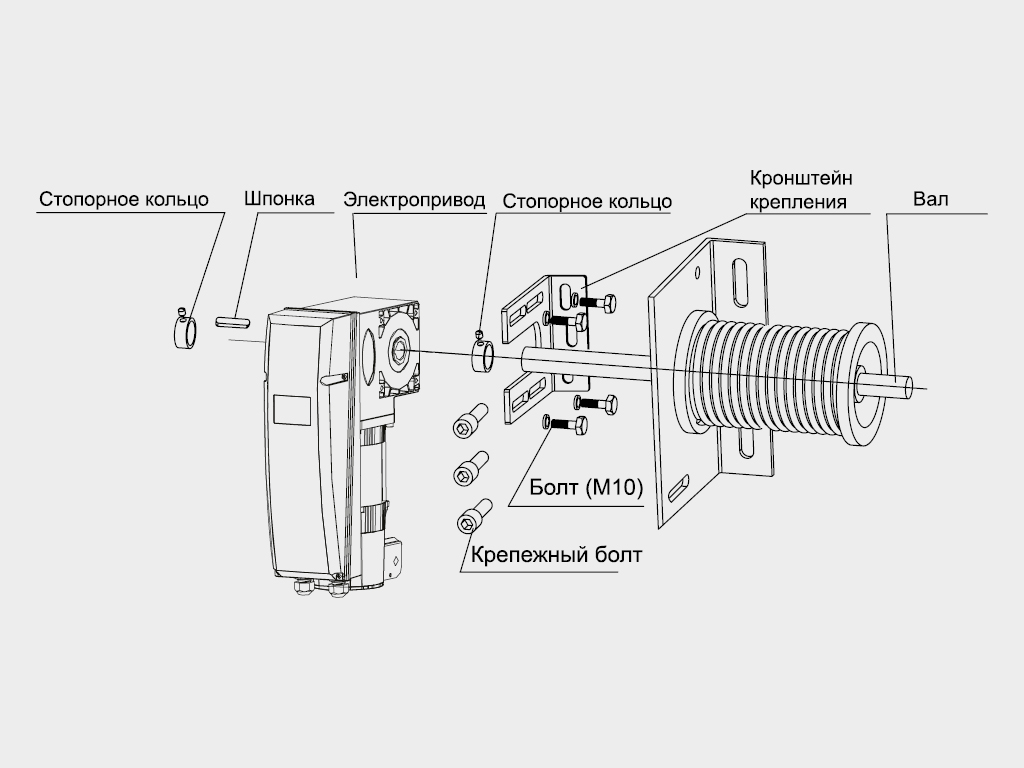

Montaż napędu do bram przemysłowych segmentowych SHAFT-50EN

Montaż odbywa się na wale bramy za pomocą uchwytu, klucza i pierścienia ustalającego. Wspornik mocujący jest wiercony do sufitu za pomocą wkrętów samogwintujących.

Podstawowe wyposażenie

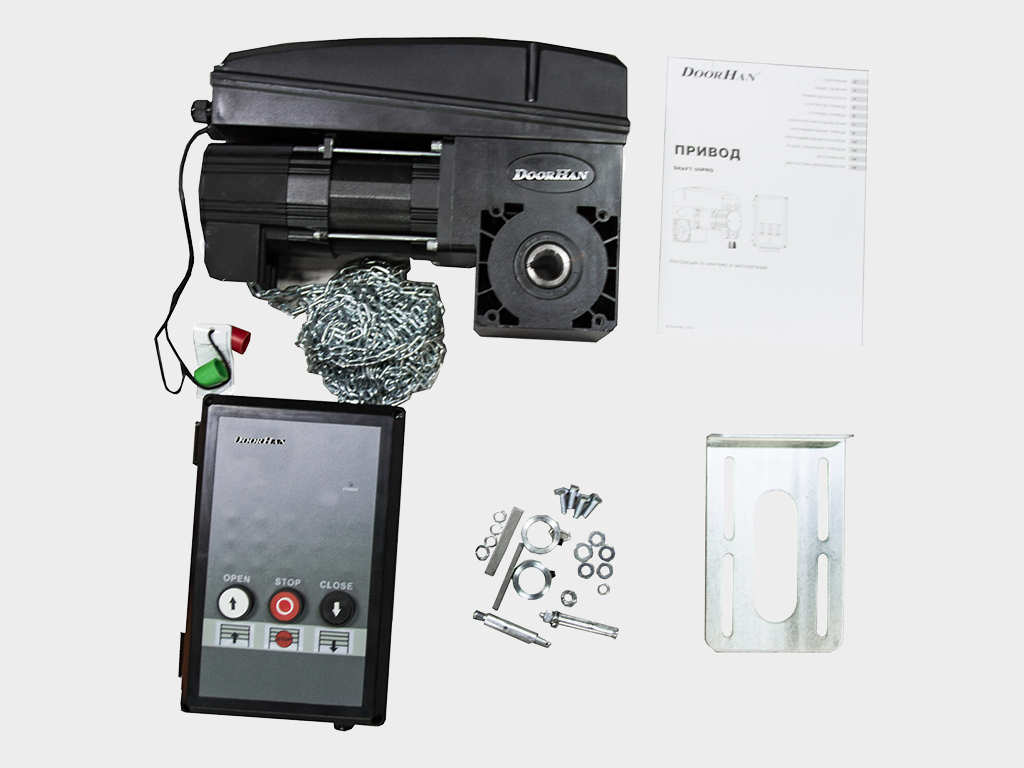

Podstawowy zestaw napędu nasadowego SHAFT-50PRO

Napęd elektryczny, zewnętrzna jednostka sterująca, elementy złączne, pierścienie blokujące.

Dodatkowe wyposażenie

Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Pilot naścienny dwukanałowy Command-433
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
Pilot czterokanałowy Transmitter-4-Premium
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Pilot dwukanałowy samochodowy Car-Transmitter
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
Przełącznik kluczykowy Keyswich-N
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
Klawiatura bezprzewodowa Keypad
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
Fotokomórki przewodowe Photocell-N
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
Fotokomórki regulowane Photocell-R
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
Moduł zdalnego sterowania za pomocą telefonu GSM Module
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
Moduł zdalnego sterowania za pomocą sieci WiFi
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
Zewnętrzny odbiornik jednokanałowy DHRE-1
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
Lampa sygnalizacyjna LED Lamp-Pro
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
Lampa sygnalizacyjna LAMP
Lampa sygnalizacyjna LAMP
Semafor sygnalizacyjny Trafficlight-LED
Semafor sygnalizacyjny
Trafficlight-LED
Klawiatura przewodowa antywandalowa KEYCODE
Klawiatura przewodowa antywandalowa KEYCODE
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
Sygnalizator akustyczny Sirena
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.

Specyfikacja techniczna

Parametr Znaczenie Uwaga
Powierzchnia bramy, m² 25
Zasilanie, V 220-240
Torque Nm 50
Silnik, V 220
Zakres temperatury pracy, ° С -20 ... + 55
Prędkość obrotowa silnika, obr./min 1400
Klasa ochrony IP IP54
Intensywność użytkowania,% 40

Warunki eksploatacji produktu

  1. Przed instalacją napędu nasadowego upewnij się, że brama jest zrównoważona i działa płynnie.

  2. Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu nasadowego.

  3. Zabrania się instalowania sprzętu w pomieszczeniach, w których występują substancje łatwopalne lub środowiska niebezpieczne.

  4. Upewnij się, że żadne przedmioty nie zostaną ściśnięte między ruchomymi i nieruchomymi częściami napędu nasadowego, gdy brama się porusza.

  5. Dozwolone jest używanie dodatkowych akcesoriów firmy DoorHan tylko w celu uniknięcia awarii napędu.

  6. Zabrania się pozostawiania silnika w stanie wyłączonym.
  7. Nie używaj siłownika, jeśli konieczna jest naprawa lub regulacja.

  8. Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.

  9. Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.

  10. Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.

  11. Zabrania się wprowadzania zmian w części automatycznej.

Certyfikaty i deklaracje

Certyfikat zgodności

Opakowanie

Pakowanie w pudełku Specyfikacja pakowania
Skład folia, tworzywo piankowe, karton
Długość mm 465
Szerokość, mm 420
Wysokość mm 315
