Napęd nasadowy do bramy segmentowej SHAFT-60/30
Napęd elektromechaniczny typu Shaft-60 przeznaczony jest do automatyzacji przemysłowych bram segmentowych do 28m2.

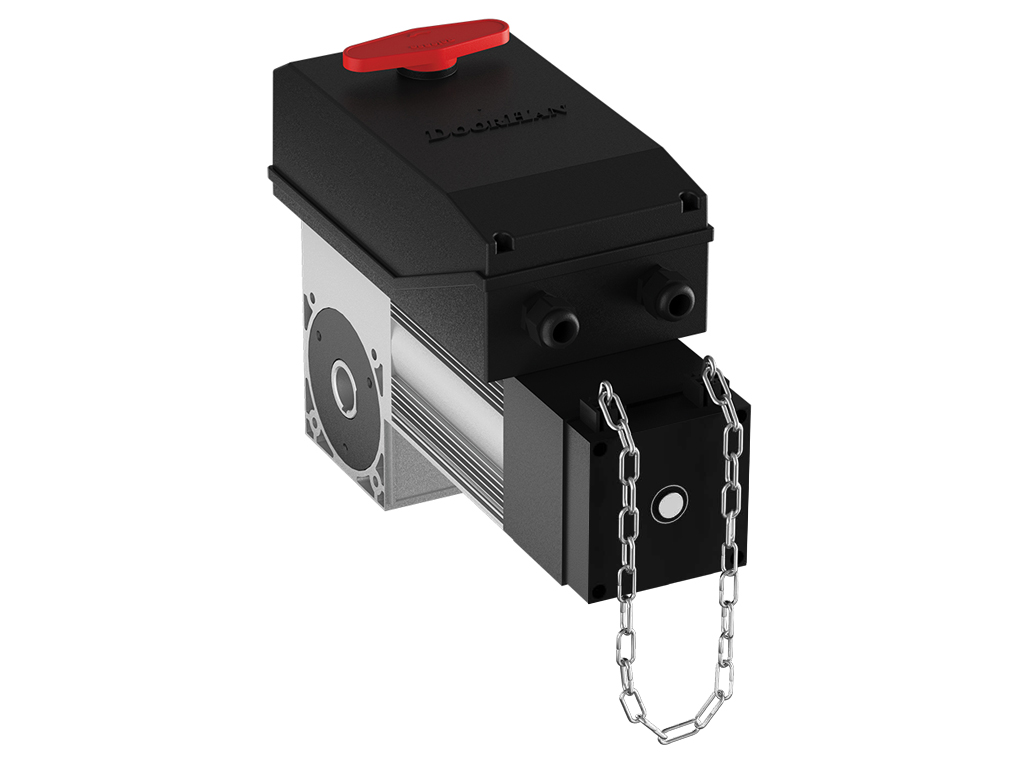

![Napęd nasadowy SHAFT-60 IP65 DoorHan Napęd nasadowy SHAFT-60 IP65 DoorHan](/images/automatyka/napedy-do-bram-przemyslowych/naped-nasadowy-shaft-30kit-doorhan.jpg)
Obszary aplikacji
Bramy przemysłowe segmentowe
![Bramy przemysłowe segmentowe z napędem nasadowym Bramy przemysłowe segmentowe z napędem nasadowym](/images/automatyka/napedy-do-bram-przemyslowych/bramy-przemyslowe-segmentowe-z-napedem-nasadowym.jpg)
Bramy garażowe segmentowe
![Brama segmentowa z napędem nasadowym widok od środka Brama segmentowa z napędem nasadowym widok od środka](/images/automatyka/napedy-do-bram-przemyslowych/brama-segmentowa-garazowa-z-napedem-nasadowym.jpg)
Zalety
1
Niezawodna kontrola awaryjna:
łańcuch redukcyjny z wysokiej jakości ocynkowanej syali o grubośi poand 12mm, wszystkie połączenia spawane
![Łańcuch dla przekładni łańcuchowej napędu SHAFT-60 Łańcuch dla przekładni łańcuchowej napędu SHAFT-60](/images/automatyka/napedy-do-bram-przemyslowych/dhchain-lancuch-12mm-dla-przekladni-lancuchowej-napedu-shaft.jpg)
2
Dokładna regulacja skrajnych położeń bramy
za pomocą wyłączników krańcowych typu krzywkowego
![Wyłączniki krańcowe krzywkowe napędu nasadowego Wyłączniki krańcowe krzywkowe napędu nasadowego](/images/automatyka/napedy-do-bram-przemyslowych/wylaczniki-krancowe-typu-krzywkowego-dla-napedu-shaft-30-60.jpg)
3
Łatwa regulacja:
wbudowane przyciski sterujące ułatwiają regulację skrajnych pozycji podczas procesu instalacji

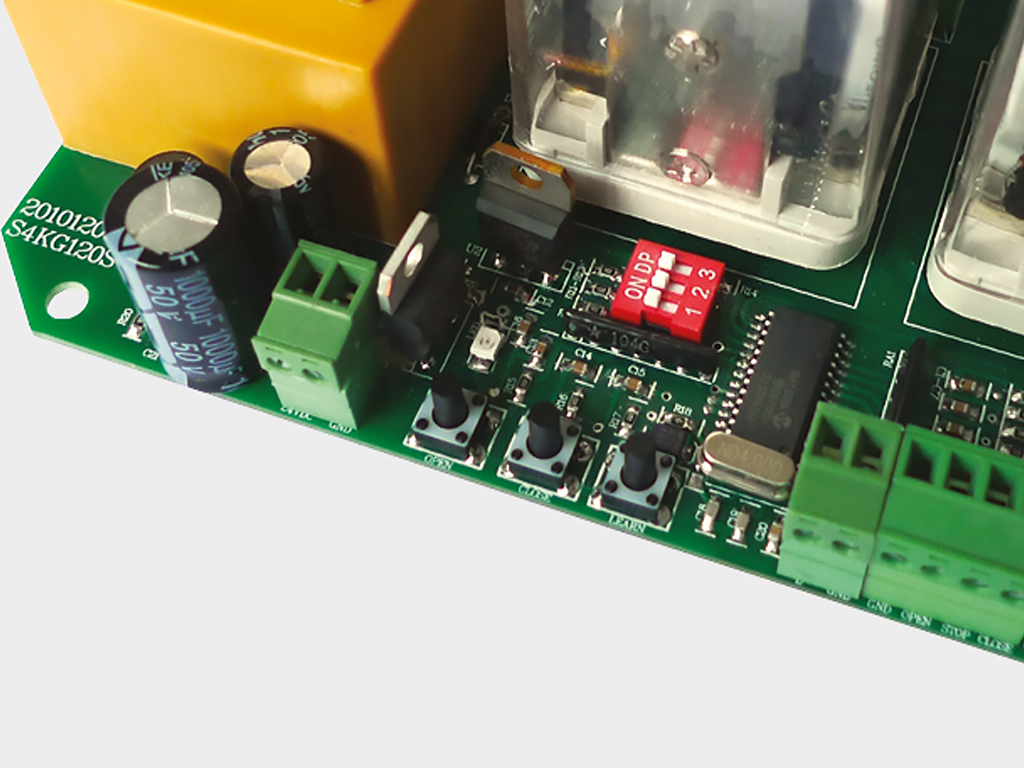

![Przyciski sterowania na płycie głównej Przyciski sterowania na płycie głównej](/images/automatyka/napedy-do-bram-przemyslowych/przyciski-sterowania-gora-dol.jpg)
4
Kompaktowa aluminiowa obudowa napędu

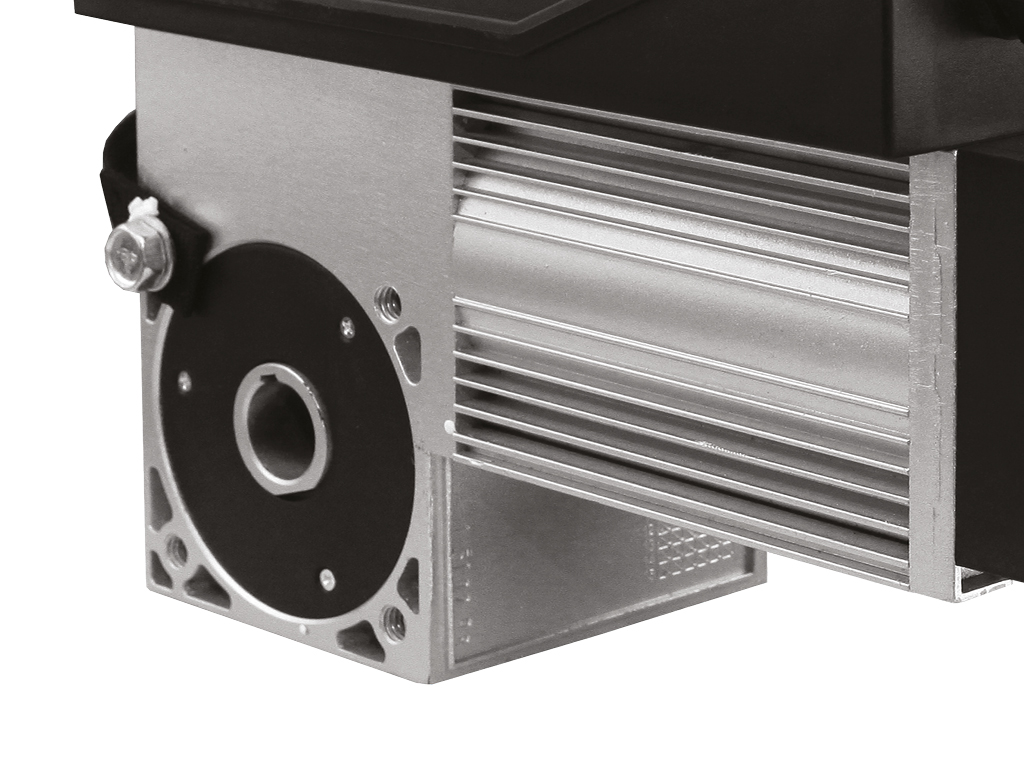

![Aluminiowa obudowa napędu nasadowego SHAFT-60 z radiatorem Aluminiowa obudowa napędu nasadowego SHAFT-60 z radiatorem](/images/automatyka/napedy-do-bram-przemyslowych/obudowa-napedu-nasadowego-z-radiatorem.jpg)
5
Stabilna praca.:
wysoki stopień ochrony przed zakłóceniami elektrycznymi

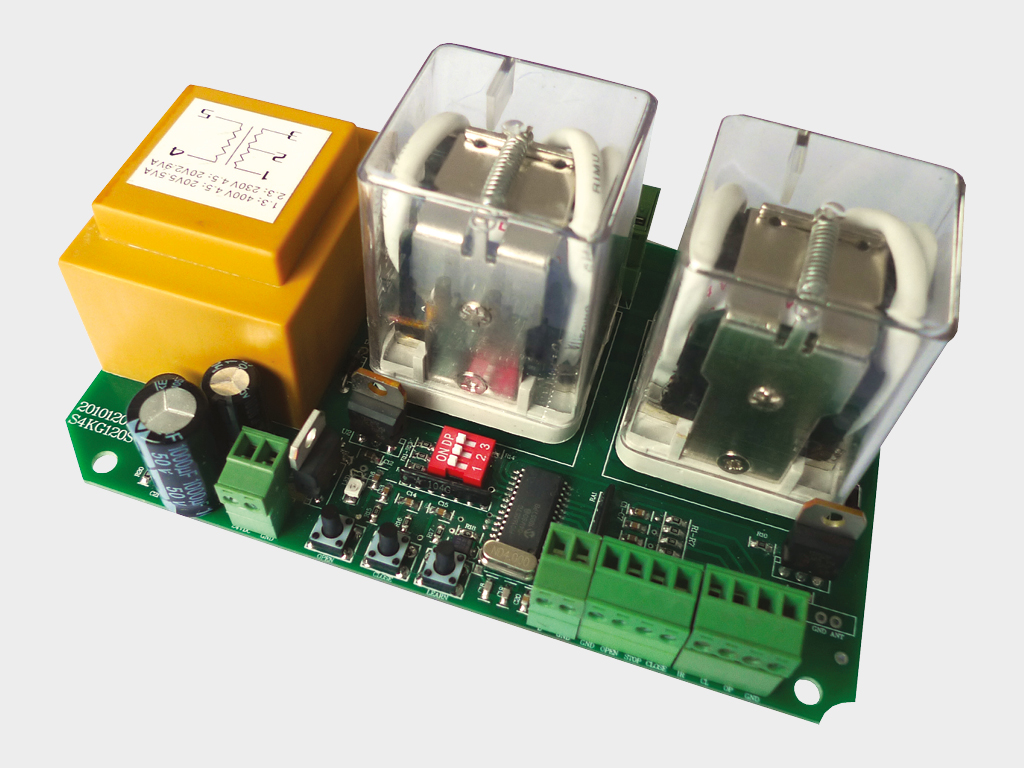

![Jednostka sterująca dla napędów nasadowych pcbsh380 Jednostka sterująca dla napędów nasadowych pcbsh380](/images/automatyka/napedy-do-bram-przemyslowych/jednostka-sterujaca-dla-napedow-nasadowych-pcbsh380.jpg)
Design

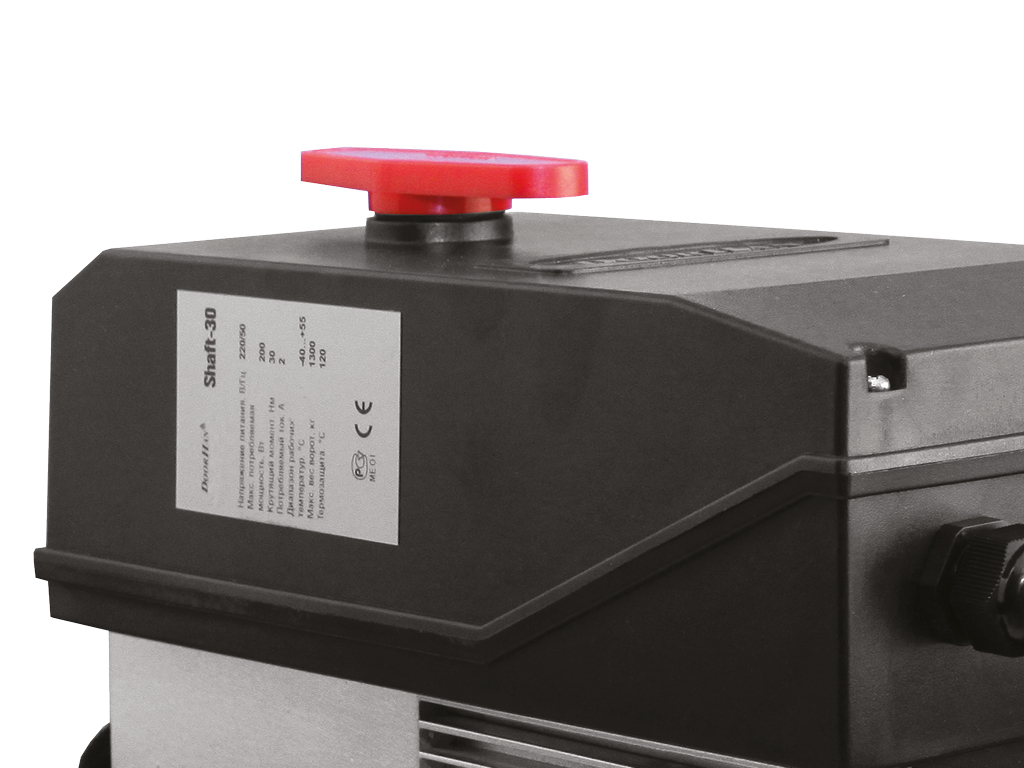

![Dźwignia rozlokowania przekładni Dźwignia rozlokowania przekładni](/images/automatyka/napedy-do-bram-przemyslowych/rozblokowanie-przekladni-napedu-za-pomoca-dzwigni.jpg)
Dźwignia rozblokowania przekładni

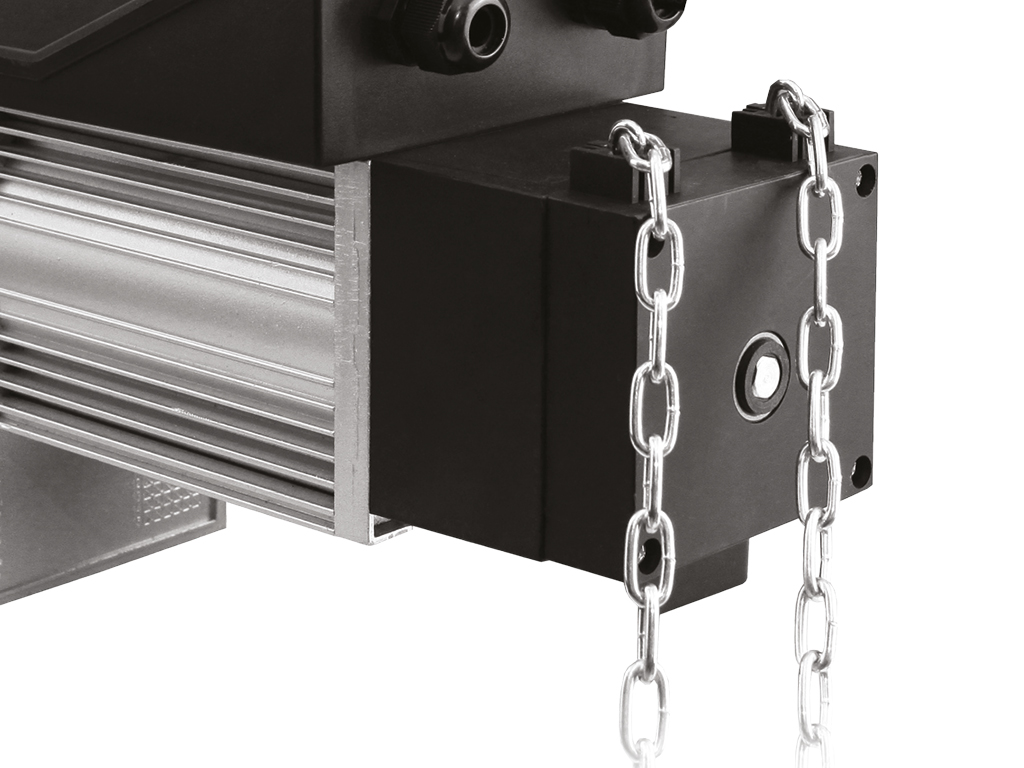

![Wbudowana przekładnia łańcuchowa Wbudowana przekładnia łańcuchowa](/images/automatyka/napedy-do-bram-przemyslowych/wbudowana-przekladnia-lancuchowa-napedu-shaft-30-60.jpg)
Wbudowana przekładnia łańcuchowa
![Obudowa napędu nasadowego Shaft-60 z radiatorami Obudowa napędu nasadowego Shaft-60 z radiatorami](/images/automatyka/napedy-do-bram-przemyslowych/obudowa-napedu-nasadowego-z-radiatorem.jpg)
Wysoki poziom odprowadzania ciepła silnika

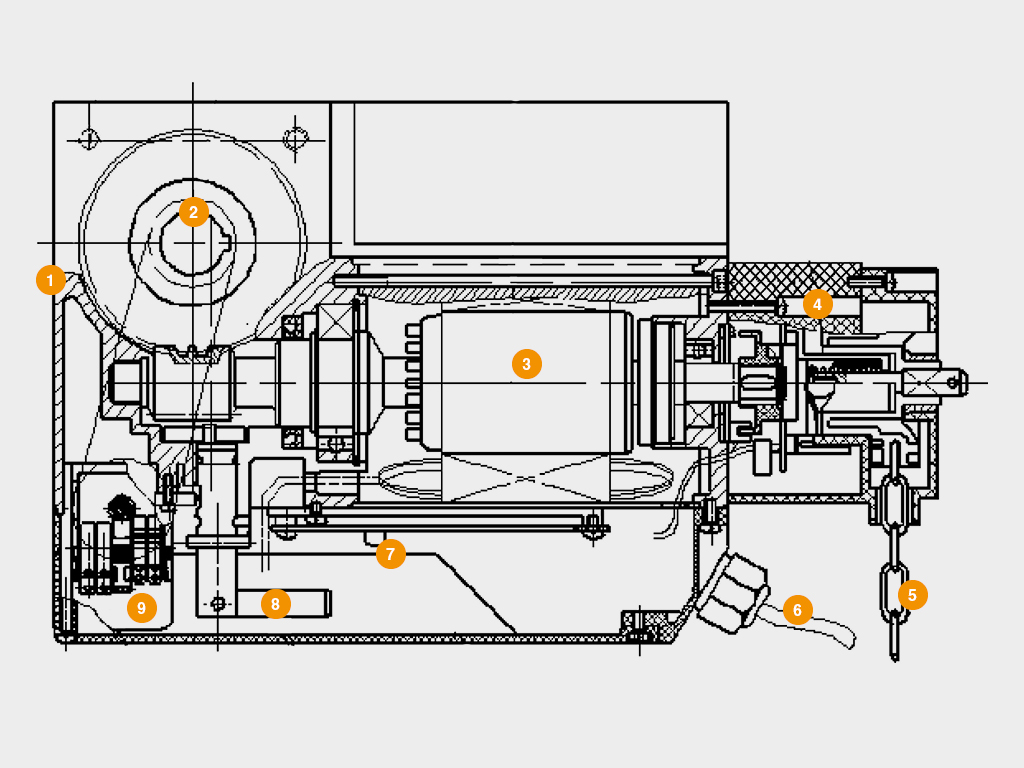

Budowa
-
Obudowa skrzyni biegów
-
Otwór pod wał bramy segmentowej
-
Silnik
-
Przekładnia łańcucha ręcznego
-
Łańcuch ręczny
-
Przewód elektryczny
-
Blok sterowania
-
Uchwyt dźwigni rozblokowania
-
Wyłączniki krańcowe
![Budowa napędu nasadowego SHAFT-60 Budowa napędu nasadowego SHAFT-60](/images/automatyka/napedy-do-bram-przemyslowych/budowa-napedu-przemyslowego-shaft-30.jpg)
Sposoby instalacji

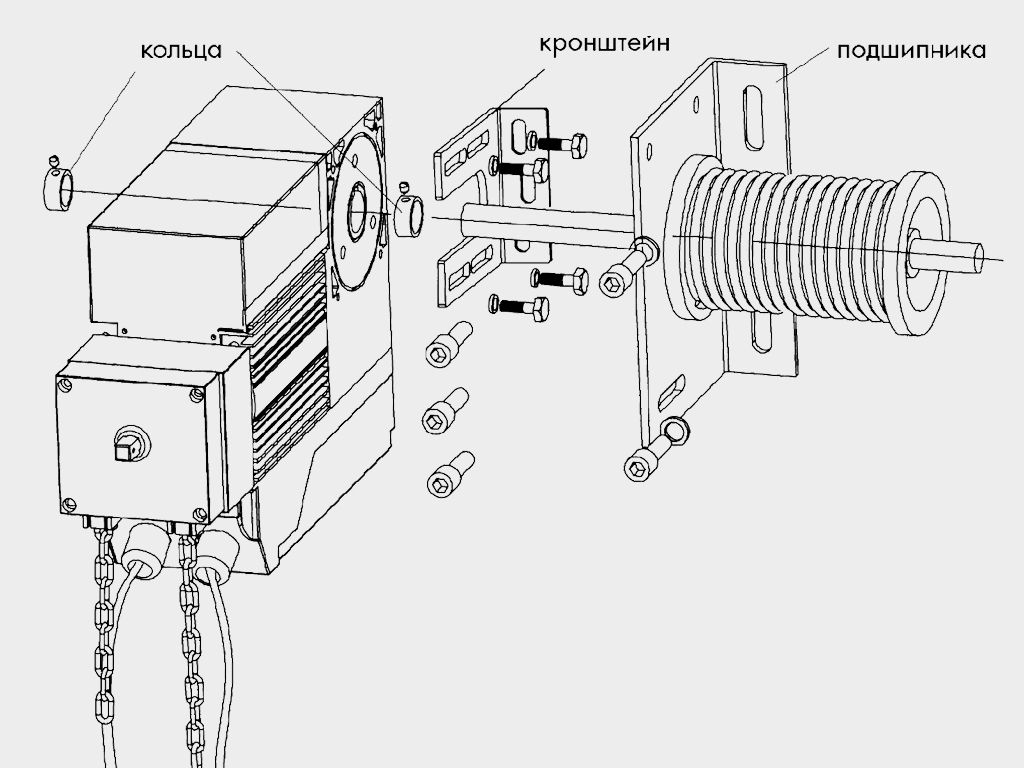

![Montaż napędu do bram przemysłowych Montaż napędu do bram przemysłowych](/images/automatyka/napedy-do-bram-przemyslowych/montaz-napedu-do-bram-przemyslowych-shaft-120.jpg)
Montaż odbywa się na wale bramy za pomocą uchwytu, klucza i pierścienia ustalającego. Wspornik mocujący jest wiercony do sufitu za pomocą wkrętów samogwintujących.
Podstawowe wyposażenie

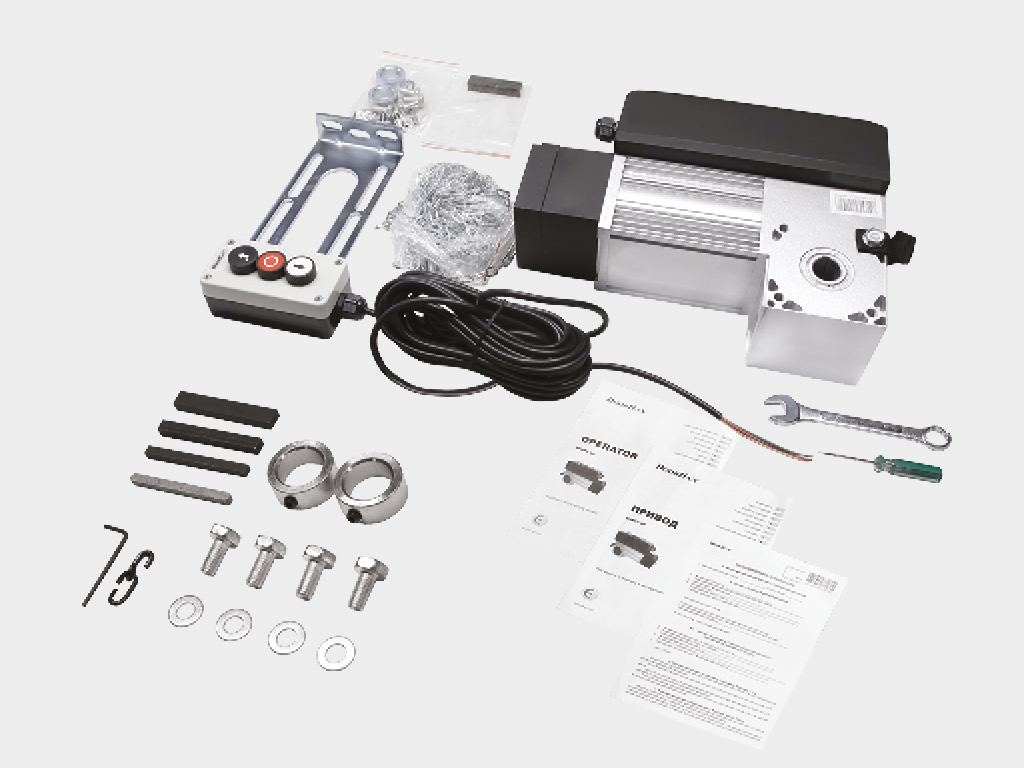

![Podstawowy zestaw napędu nasadowego SHAFT-120 Podstawowy zestaw napędu nasadowego SHAFT-120](/images/automatyka/napedy-do-bram-przemyslowych/zestaw-napedu-dla-przemyslowej-bramy-segmentowej-shaft-30.jpg)
Napęd elektryczny, trzy przyciskowa kaseta sterująca, pierścienie ustalające, elementy mocujące
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP
![Semafor sygnalizacyjny Trafficlight-LED Semafor sygnalizacyjny Trafficlight-LED](/images/automatyka/akcesoria/semafor-sygnalizacyjny-trafficlight-led.jpg)
Semafor sygnalizacyjny
Trafficlight-LED
Trafficlight-LED
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT](/images/automatyka/akcesoria/pneumatyczna-krawedz-bezpieczenstwa-dh-sensor-kit.jpg)
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna waga skrzydła drzwi, kg | 230/320 | w zależności od modelu napędu |
Zasilanie, V | 220-240 / 380-400 | w zależności od modelu napędu |
Torque Nm | 30/60 | w zależności od modelu napędu |
Moc W | 300/350 | w zależności od modelu napędu |
Zakres temperatury pracy, ° С | -40 ... + 55 | |
Prędkość obrotowa silnika, obr./min | 1400 | |
Klasa ochrony IP | 65 | |
Intensywność użytkowania,% | 50/60 | w zależności od modelu napędu |
Warunki eksploatacji produktu
- Przed instalacją napędu nasadowego upewnij się, że brama jest zrównoważona i działa płynnie.
- Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu nasadowego.
- Zabrania się instalowania sprzętu w pomieszczeniach, w których występują substancje łatwopalne lub środowiska niebezpieczne.
- Upewnij się, że żadne przedmioty nie zostaną ściśnięte między ruchomymi i nieruchomymi częściami napędu nasadowego, gdy brama się porusza.
- Dozwolone jest używanie dodatkowych akcesoriów firmy DoorHan tylko w celu uniknięcia awarii napędu.
- Zabrania się pozostawiania silnika w stanie wyłączonym.
- Nie używaj siłownika, jeśli konieczna jest naprawa lub regulacja.
- Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.
- Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.
- Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.
- Zabrania się wprowadzania zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 520 |
Szerokość, mm | 320 |
Wysokość mm | 190 |
