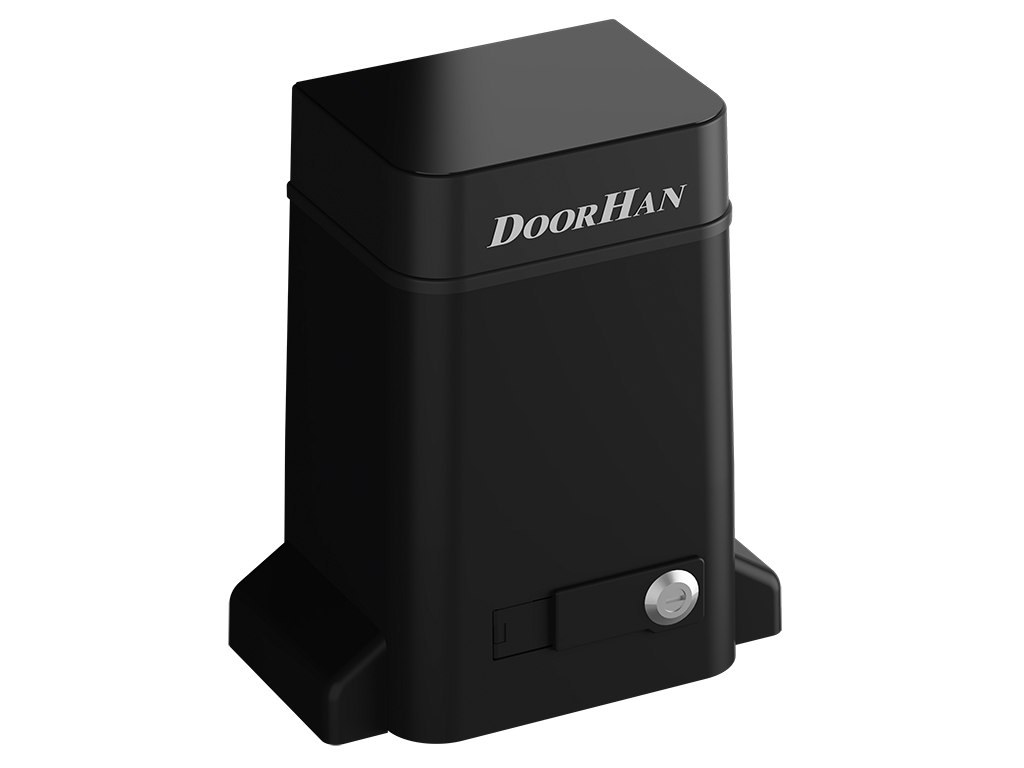

Napęd do bramy przesuwnej SLIDING-2100/1300
Napęd elektromechaniczny SLIDING-1300PRO jest przeznaczony do automatyzacji bram przesuwnych o ciężarze do 1300 kg.
Napęd elektromechaniczny SLIDING-2100PRO przeznaczony jest do automatyzacji bram przesuwnych o masie do 2100 kg.
![Napęd przesuwny SLIDING 2100/1300 DoorHan Napęd przesuwny SLIDING 2100/1300 DoorHan](/images/automatyka/napedy-do-bram-przesuwnych/naped-przesuwny-sliding-2100-doorhan.jpg)
Obszary aplikacji
Zewnętrzne bramy przesuwne wszystkich typów
![Napęd do bramy przesuwnej serii SLIDING Napęd do bramy przesuwnej serii SLIDING](/images/automatyka/napedy-do-bram-przesuwnych/naped-do-bramy-przesuwnej-sliding-1300.jpg)
Bramy przesuwne uliczne z dowolnym wypełnieniem
![Brama wjazdowa przesuwna z boczną furtką Brama wjazdowa przesuwna z boczną furtką](/images/automatyka/napedy-do-bram-przesuwnych/brama-wjazdowa-przesuwna-z-furtka.jpg)
Zalety
1
Ergonomiczna obudowa napędu
składa się z kilku sekcji odzielających silnik od jednostki sterującej

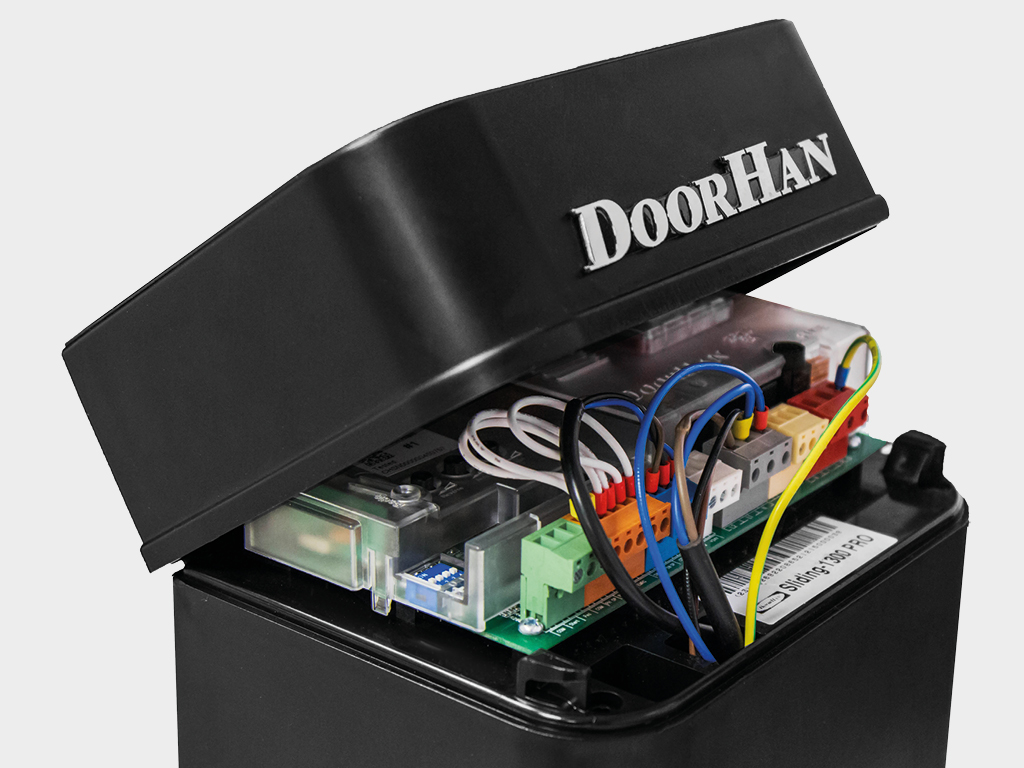

![Ergonomiczna obudowa napędu SLIDING DoorHan Ergonomiczna obudowa napędu SLIDING DoorHan](/images/automatyka/napedy-do-bram-przesuwnych/ergonomiczna-obudowa-napedu-przesuwnego-sliding2100pro.jpg)
2

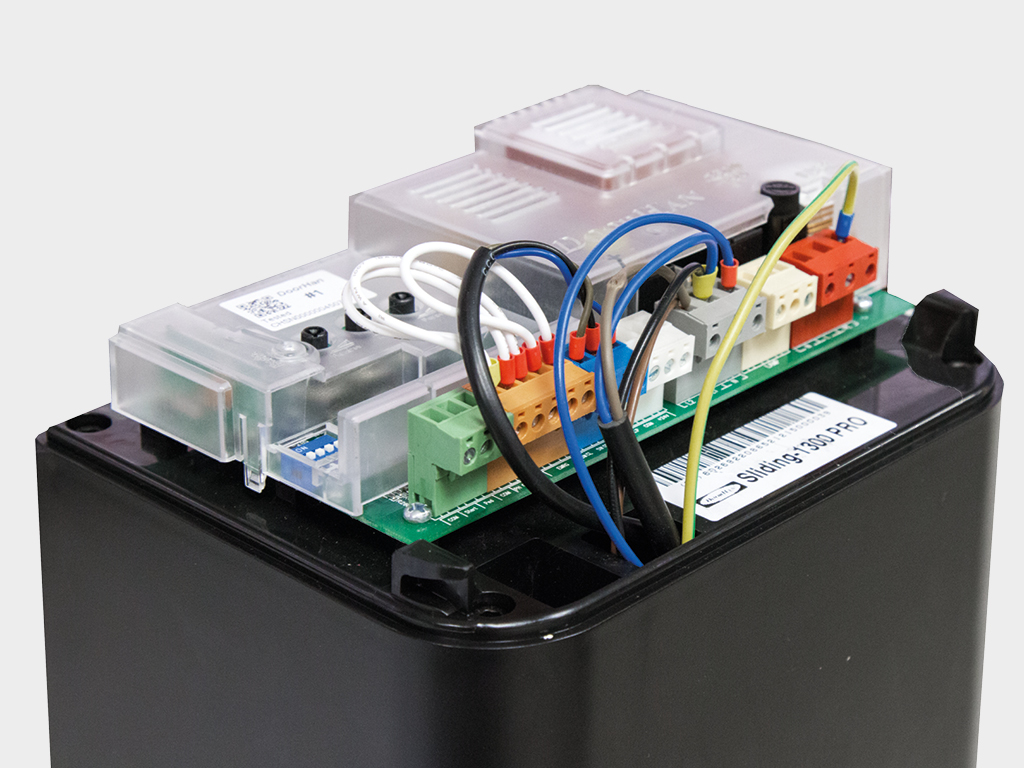

Łatwy do podłączenia:
obudowa napędu jest zaprojektowana tak, aby montaż był jak najprostszy
![Napęd przesuwny z jednostką sterującą z wbudowanym radiem DoorHan Napęd przesuwny z jednostką sterującą z wbudowanym radiem DoorHan](/images/automatyka/napedy-do-bram-przesuwnych/jednostka-sterujaca-napedu-do-bram-przesuwnych-pcb-sw.jpg)
3

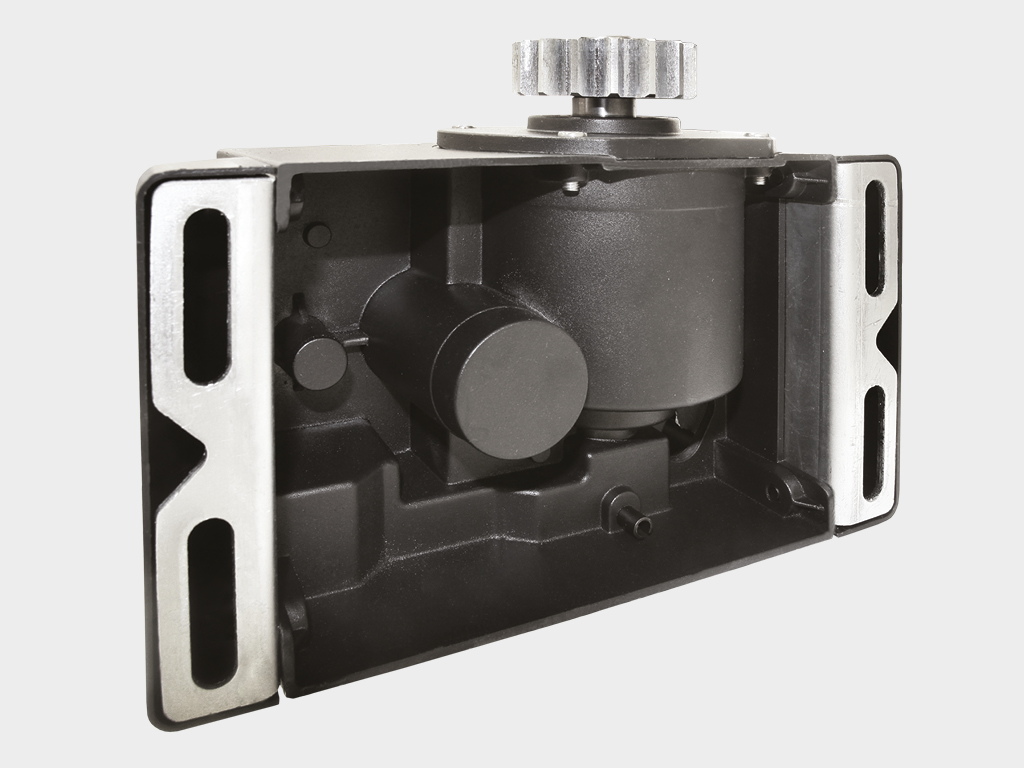

Nowoczesne materiały:
Zwiększona wymiana ciepła części metalowych, wysoka wytrzymałość części plastikowych korpusu
![Stalowa podstawa napędu przesuwnego DoorHan Stalowa podstawa napędu przesuwnego DoorHan](/images/automatyka/napedy-do-bram-przesuwnych/podstawa-napedu-sliding-2100.jpg)
4

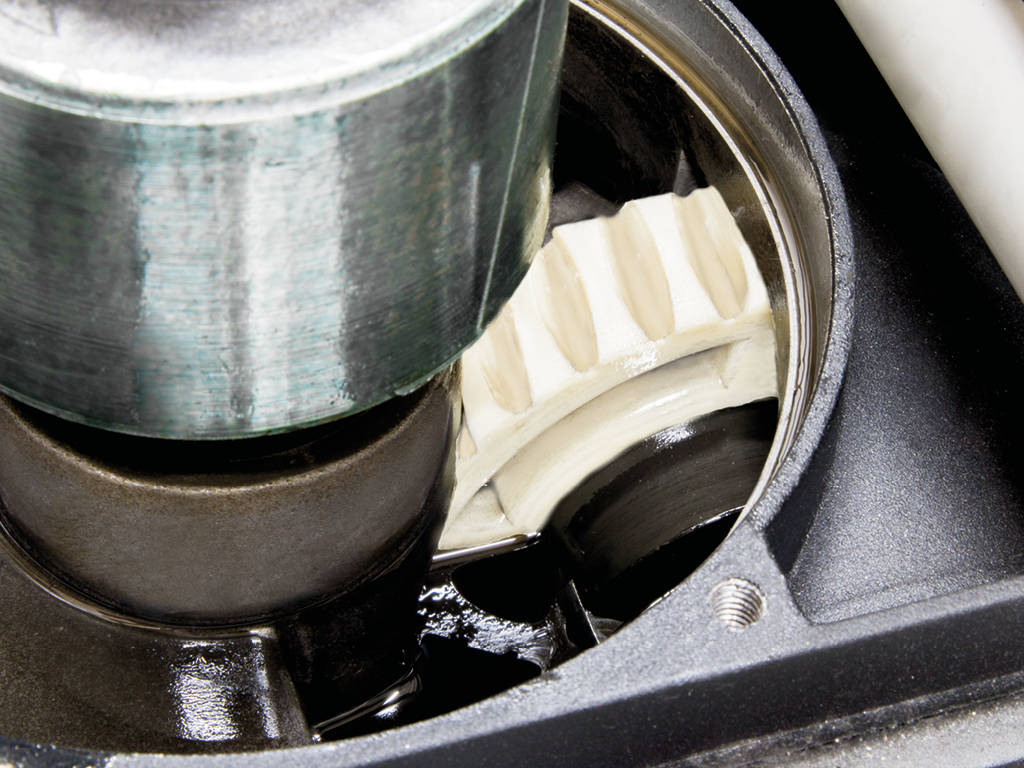

Wydłużona żywotność:
motoreduktor jest zanurzony w płynnym smarze, który pozwala wytrzymać wysoką intensywność pracy i działania w temperaturze -40°C
![Motoreduktor napędu do bram przesuwnych serii Sliding Motoreduktor napędu do bram przesuwnych serii Sliding](/images/automatyka/napedy-do-bram-przesuwnych/motoreduktor-napedu-przesuwnego-sliding-doorhan.jpg)
5

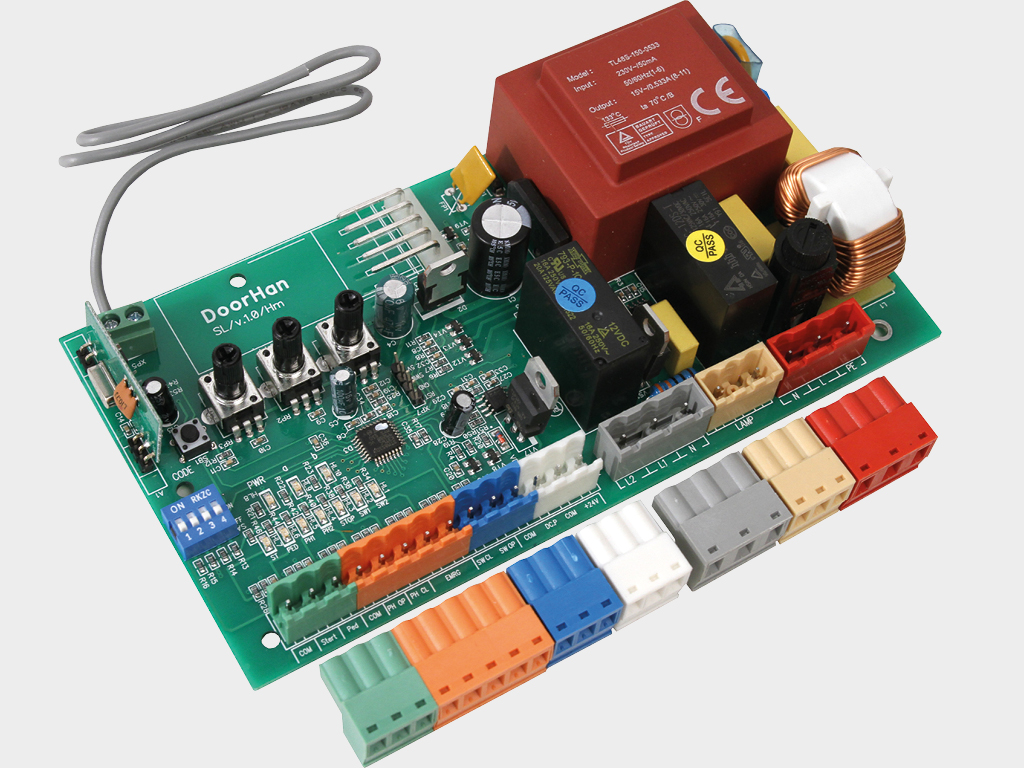

Bezbłędna instalacja:
lekkie, kolorowe zaciski upraszczają proces podłączenia
![Jednostka sterująca PSB-SW dla napędu serii Sliding z kolorowymi zaciskami Jednostka sterująca PSB-SW dla napędu serii Sliding z kolorowymi zaciskami](/images/automatyka/napedy-do-bram-przesuwnych/jednostka-sterujaca-pcb-sw-doorhan.jpg)

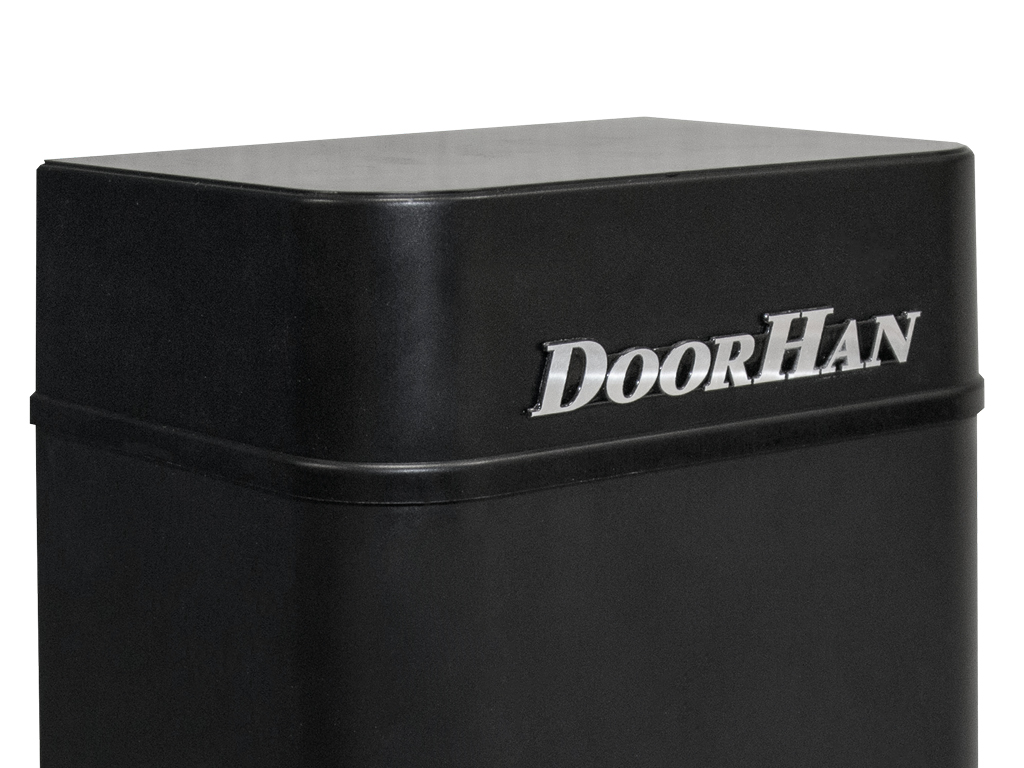

Design
![Napęd do bram wjazdowych z ergonomiczną obudową Napęd do bram wjazdowych z ergonomiczną obudową](/images/automatyka/napedy-do-bram-przesuwnych/naped-sliding-2100pro-z-ergonomiczna-obudowa.jpg)
Ergonomiczna oddzielna obudowa

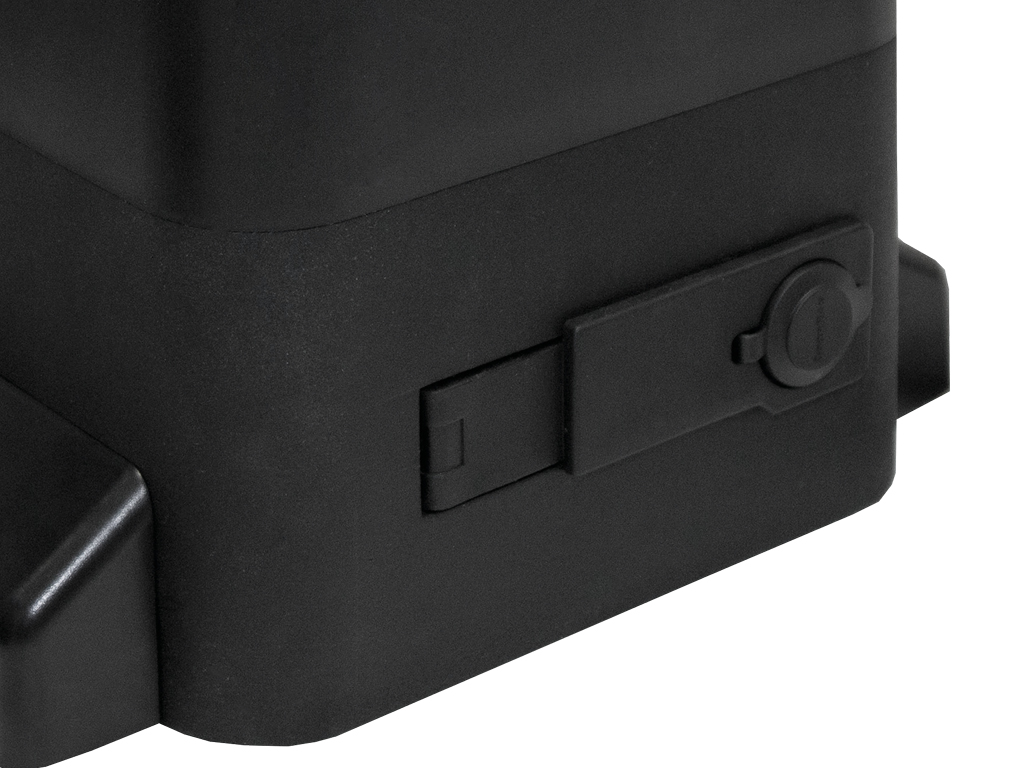

![Zewnętrzne rozblokowanie napędu przesuwnego z kluczem Zewnętrzne rozblokowanie napędu przesuwnego z kluczem](/images/automatyka/napedy-do-bram-przesuwnych/rozblokowanie-napedu-przesuwnego-slidnig-1300.jpg)
Specjalny mechanizm zwalniający

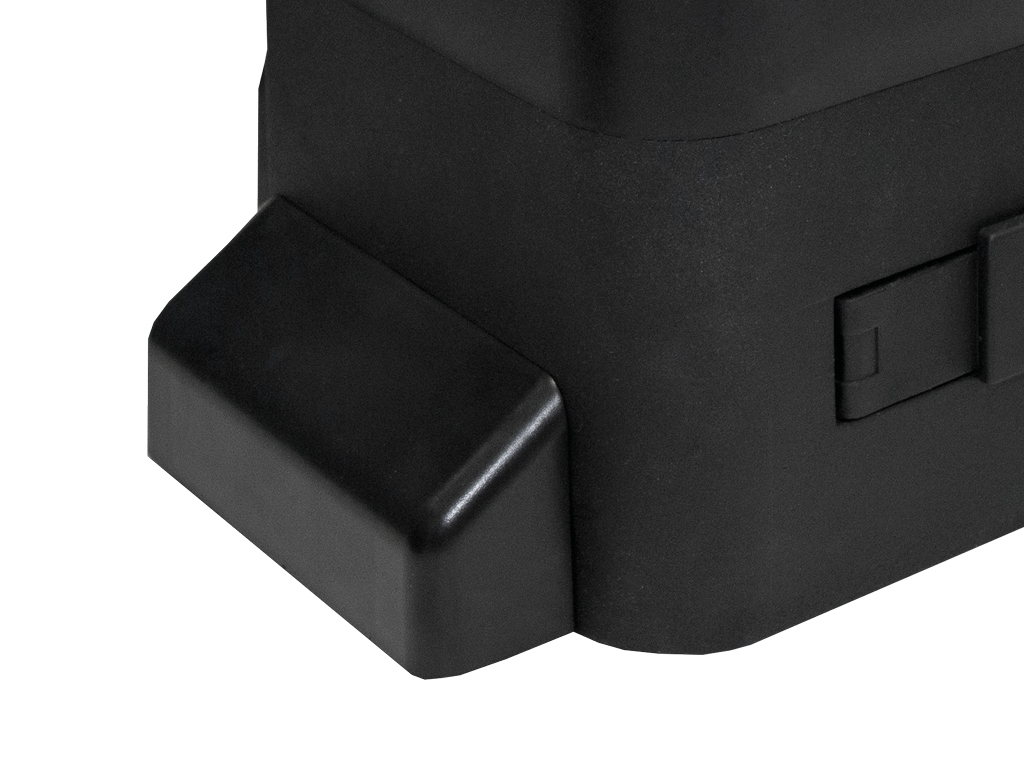

![Mocowanie napędu przesuwnego do fundamentu Mocowanie napędu przesuwnego do fundamentu](/images/automatyka/napedy-do-bram-przesuwnych/mocowanie-napedu-przesuwnego-sliding-2100.jpg)
Bezpieczne mocowanie do podstawy montażowej

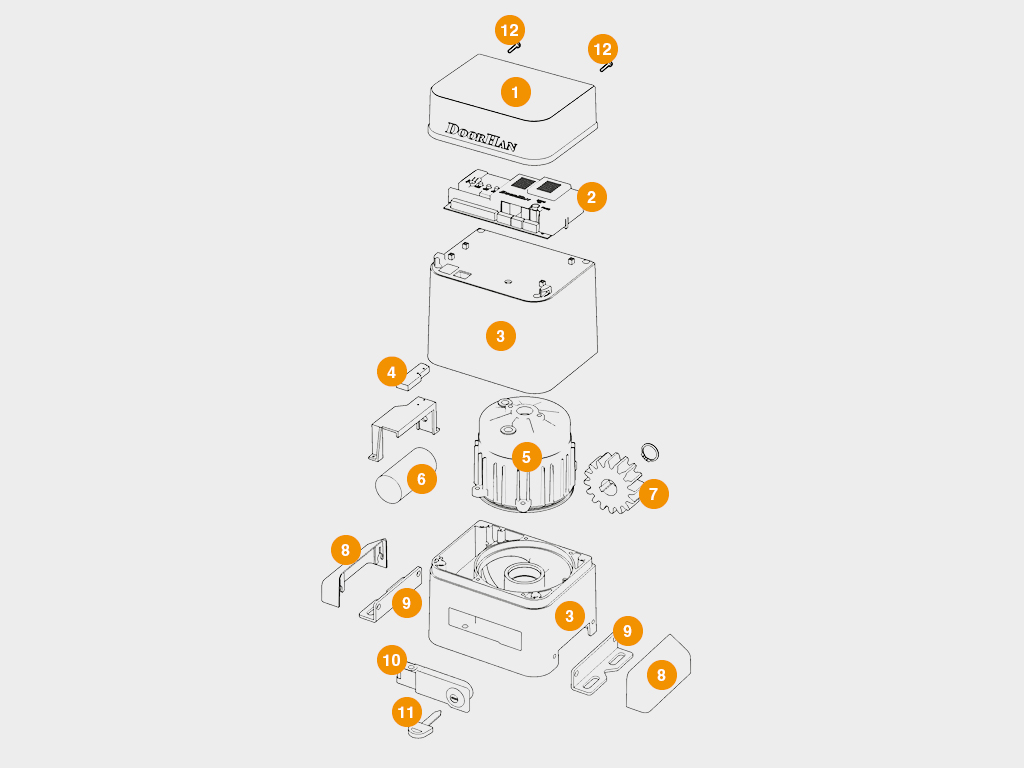

Budowa
-
Pokrywa obudowy
-
Tablica sterownicza
-
Obudowa przekładni
-
Czytnik wyłączników krańcowych
-
Stator
-
Kondensator
-
Koło zębate
-
Pokrywa mocująca
-
Montaż napędu
-
Wyłącznik
-
Klucz zwalniający
-
Śruba pokrywy obudowy
![Budowa napędu przesuwnego Slidnig 1300 Pro Budowa napędu przesuwnego Slidnig 1300 Pro](/images/automatyka/napedy-do-bram-przesuwnych/budowa-napedu-przesuwnego-slidnig-1300pro.jpg)
Sposoby instalacji
![Montaż napędu do bram przesuwnych Montaż napędu do bram przesuwnych](/images/automatyka/napedy-do-bram-przesuwnych/montaz-napedu-do-bram-przesuwnych.jpg)
Montaż na płycie montażowej, zakotwiczonej w betonowej podstawie.

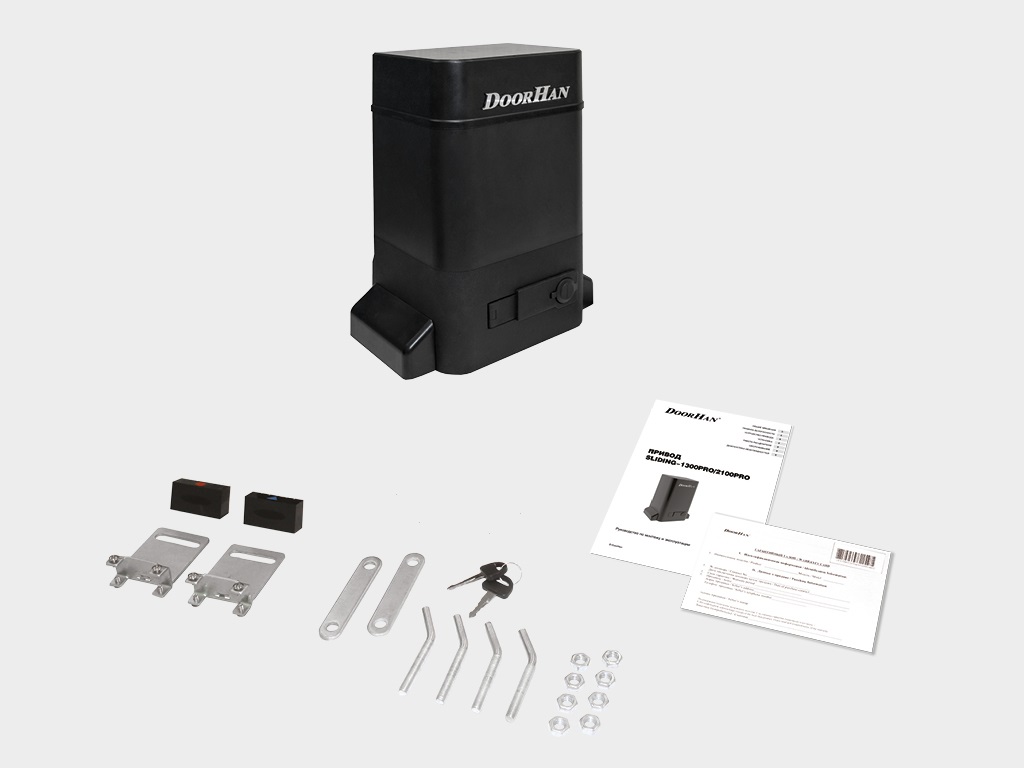

Podstawowe wyposażenie
![Podstawowy zestaw napędu przesuwnego Sliding 2100 Pro Podstawowy zestaw napędu przesuwnego Sliding 2100 Pro](/images/automatyka/napedy-do-bram-przesuwnych/zestaw-napedu-do-bramy-przesuwnej-sliding-2100-pro.jpg)
Napęd elektryczny, magnetyczne wyłączniki krańcowe, elementy złączne.
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Nagrzewnica silnika napędy Heater Nagrzewnica silnika napędy Heater](/images/automatyka/akcesoria/nagrzewnica-silnika-napedu-przesuwnego-sliding-heater.jpg)
Nagrzewnica Heater
Przeznaczona jest do ogrzewania napędów bram i przegród przy pracy w niskich temperaturach.
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
![Listwa zębata 12mm DHRACK Listwa zębata 12mm DHRACK](/images/automatyka/akcesoria/listwa-zebata-12mm-dhrack.jpg)
Listwa zębata 12mm DHRACK
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna waga skrzydła drzwi, kg | 1300/2100 | w zależności od modelu |
Zasilanie, V | 220-240 | |
Maksymalny wysiłek, N | 900/1350 | w zależności od modelu |
Moc W | 550/800 | w zależności od modelu |
Zakres temperatury roboczej, ° С | -40 ... + 55 | |
Maksymalny efektywny moment, Nm | 27,5 / 43 | w zależności od modelu |
Stopień ochrony IP | IP54 | |
Intensywność użytkowania,% | 70 |
Warunki eksploatacji produktu
- Przed zainstalowaniem siłownika upewnij się, że brama jest wyważona i działa płynnie.
- Konieczne jest zapewnienie, że miejsce pracy odpowiada w swoich warunkach klimatycznych właściwościom napędu.
- Nie instaluj urządzenia w pomieszczeniach z łatwopalnymi substancjami lub w niebezpiecznym środowisku.
- Upewnij się, że żadne przedmioty nie zostaną ściśnięte między ruchomymi i stałymi częściami napędu, gdy brama się porusza.
- Ważne jest, aby używać dodatkowych akcesoriów tylko od DoorHan, aby uniknąć uszkodzenia napędu.
- Nie pozostawiać silnika w stanie wyłączonym.
- Używanie napędu jest zabronione, jeśli wymaga naprawy lub regulacji.
- Przed uruchomieniem upewnij się, że nie ma żadnych ciał obcych w obszarze siłownika.
- Jazda i przejście przez bramę są dozwolone tylko wtedy, gdy napęd jest wyłączony.
- Nie używaj napędu i akcesoriów dla dzieci.
- Zabrania się dokonywania zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 325 |
Szerokość, mm | 265 |
Wysokość mm | 375 |
