Napęd ramieniowy do bramy skrzydłowej ARM320 PRO
Napęd elektromechaniczny ARM320 PRO jest przeznaczony do automatyzacji bram skrzydłowych o maksymalnej długości skrzydła 2m i wadze 400kg.
![Napęd ramieniowy ARM320 PRO DoorHan Napęd ramieniowy ARM320 PRO DoorHan](/images/automatyka/napedy-do-bram-skrzydlowych/naped-ramieniowy-arm-320pro-doorhan.jpg)
Obszary aplikacji

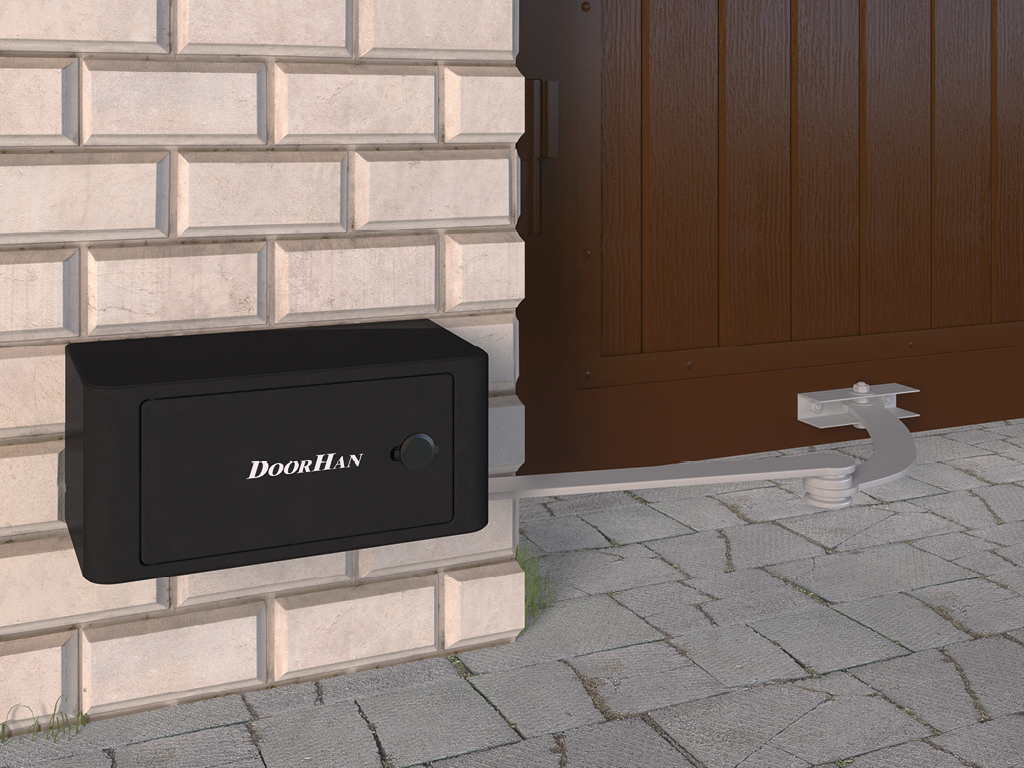

Zewnętrzne bramy jednoskrzydłowe z dowolnym wypełnieniem
![Brama skrzydłowa z napędem ramieniowym DoorHan Brama skrzydłowa z napędem ramieniowym DoorHan](/images/automatyka/napedy-do-bram-skrzydlowych/brama-skrzydlowa-z-napedem-ramieniowym-doorhan.jpg)
Bramy wjazdowe dwuskrzydłowe z furtką boczną
![Brama wjazdowa dwuskrzydłowa z boczną furtką Brama wjazdowa dwuskrzydłowa z boczną furtką](/images/automatyka/napedy-do-bram-skrzydlowych/brama-wjazdowa-dwuskrzydlowa-z-furtka-boczna.jpg)
Bramy rozwierne
![Bramy rozwierne Bramy rozwierne](/images/automatyka/napedy-do-bram-skrzydlowych/bramy-przemyslowe-rozwierne-z-furtka.jpg)
Zalety
1

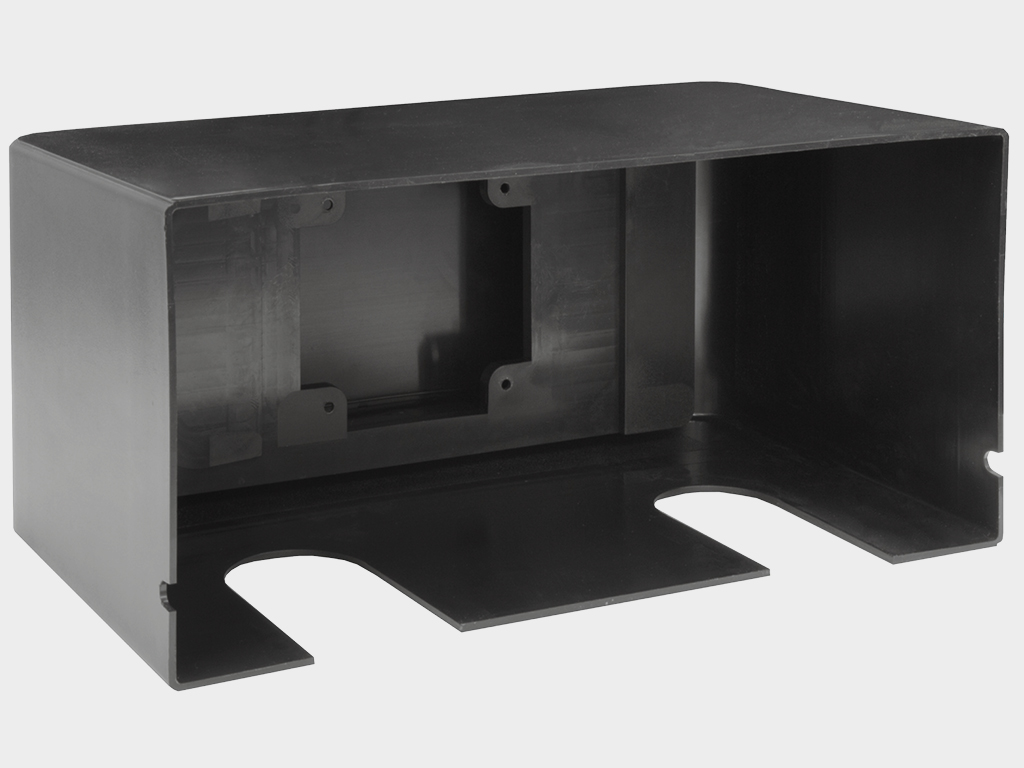

Nowoczesne materiały zapewniają napędowi wysokie właściwości izolacyjne i chronią go
przed negatywnym wpływem środowiska.
![Obudowa napędu ramieniowego ARM320 PRO Obudowa napędu ramieniowego ARM320 PRO](/images/automatyka/napedy-do-bram-skrzydlowych/obudowa-napedu-ramieniowego-arm320pro.jpg)
2

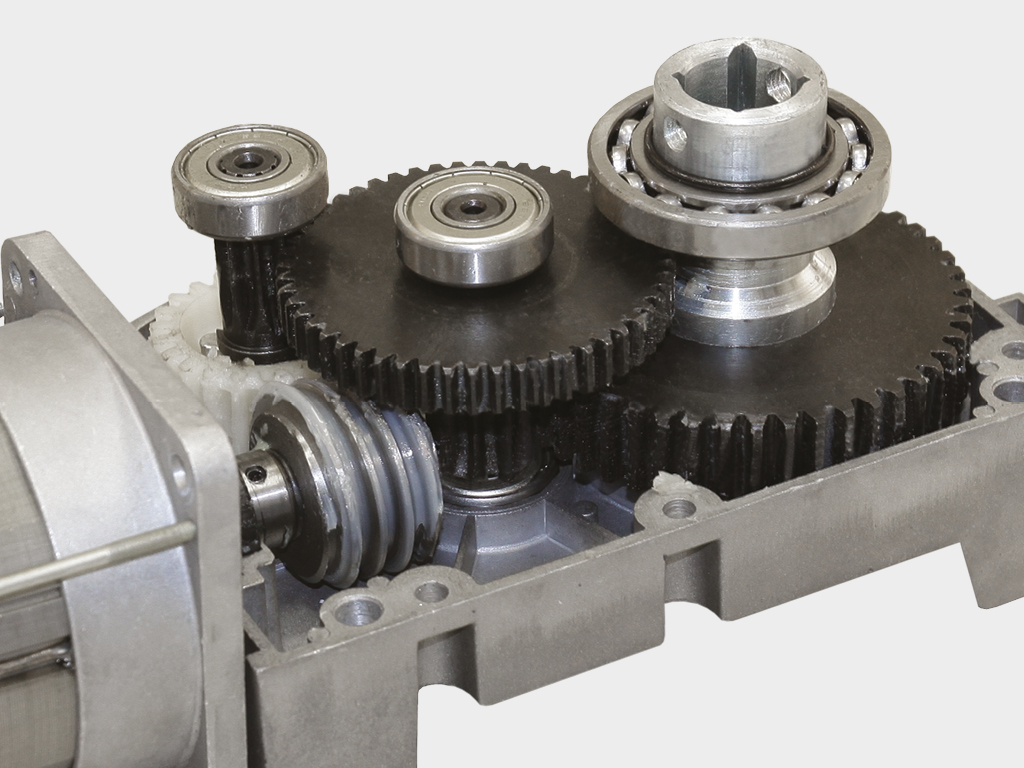

Napęd posiada samoblokujący się mechanizm,
który bezpiecznie blokuje bramę w skrajnych pozycjach i eliminuje potrzebę instalowania dodatkowych zamków
![Przekładnia napędu ramieniowego ARM320 Przekładnia napędu ramieniowego ARM320](/images/automatyka/napedy-do-bram-skrzydlowych/przekladnia-napedu-ramieniowego-arm320pro-doorhan.jpg)
3

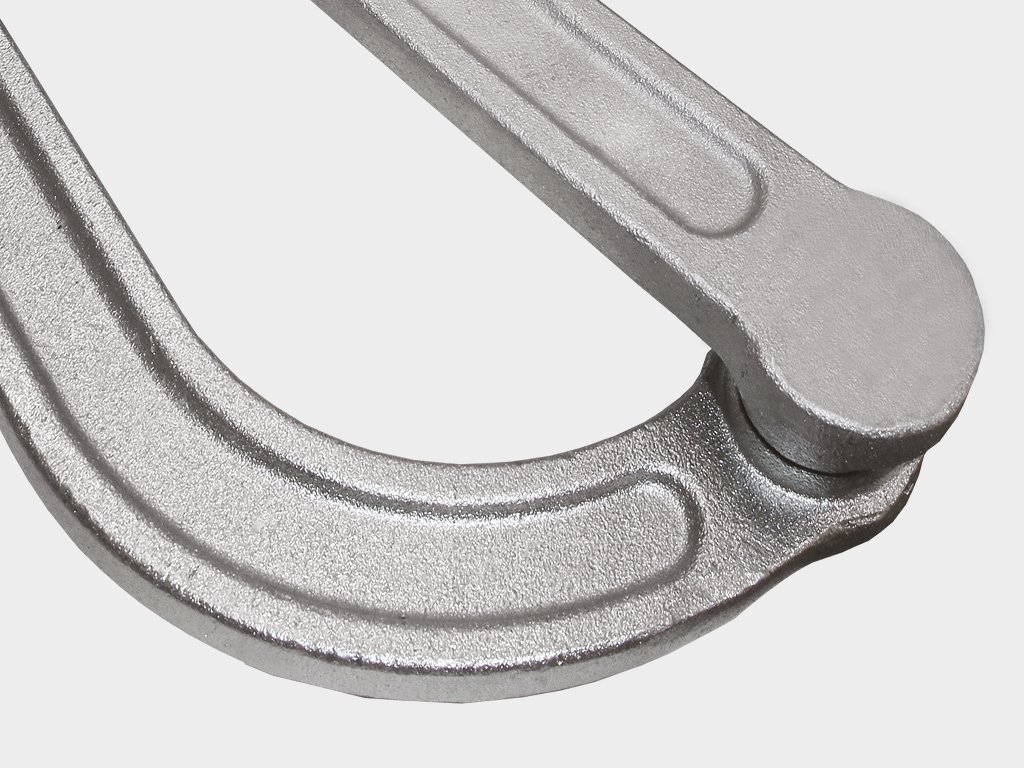

Dźwignia z zabezpieczeniem przed przytrzaśnięciem
![Konstrukcja ramienia napędu do bram skrzydłowych Konstrukcja ramienia napędu do bram skrzydłowych](/images/automatyka/napedy-do-bram-skrzydlowych/konstrukcja-ramienia-napedu-do-bram-skrzydlowych.jpg)
4

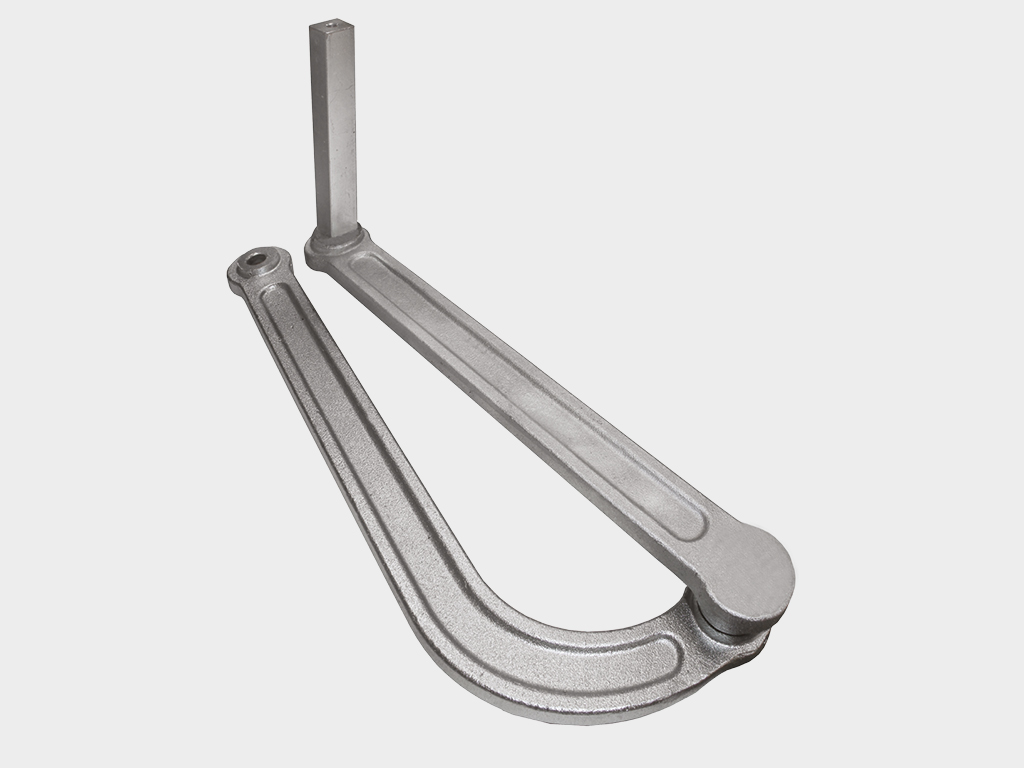

Stalowa dźwignia jest odporna na ścieranie
i może wytrzymać duże obciążenia robocze
![Ramie napędu ARM320 DoorHan Ramie napędu ARM320 DoorHan](/images/automatyka/napedy-do-bram-skrzydlowych/ramie-napedu-arm-320-doorhan.jpg)
4

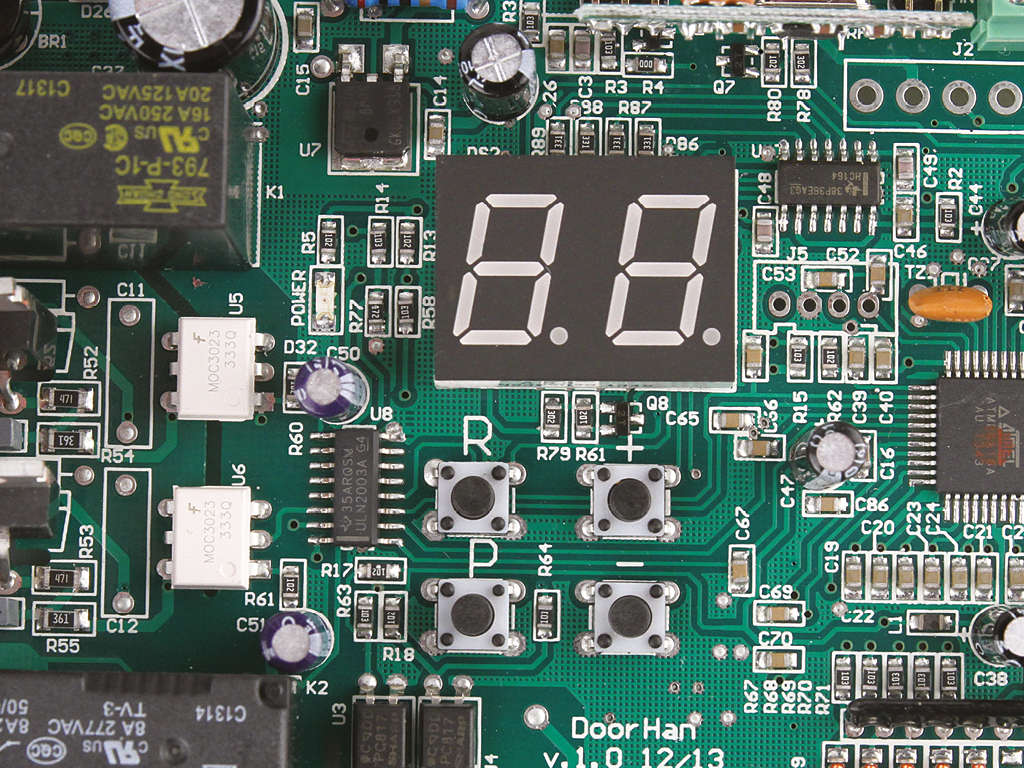

Odporny na mróz wyświetlacz LED
umożliwia sterowanie wszystkimi etapami napędu i uzyskiwanie informacji o liczbie zarejestrowanych pilotów.
![Jednostka sterująca dla napędu ramieniowego PCB-SW Jednostka sterująca dla napędu ramieniowego PCB-SW](/images/automatyka/napedy-do-bram-skrzydlowych/jednostka-sterujaca-dla-napedu-ramieniowego.jpg)
Design
![Obudowa napędu ramieniowego z wytrzymałego plastiku abs Obudowa napędu ramieniowego z wytrzymałego plastiku abs](/images/automatyka/napedy-do-bram-skrzydlowych/obudowa-napedu-z-wytrzymalego-plastiku-abs.jpg)
Wytrzymały plastik ABS
![Obudowa napędu ramieniowego z metalowym logo DoorHan Obudowa napędu ramieniowego z metalowym logo DoorHan](/images/automatyka/napedy-do-bram-skrzydlowych/obudowa-z-metalowym-logo-doorhan.jpg)
Metalowe logo

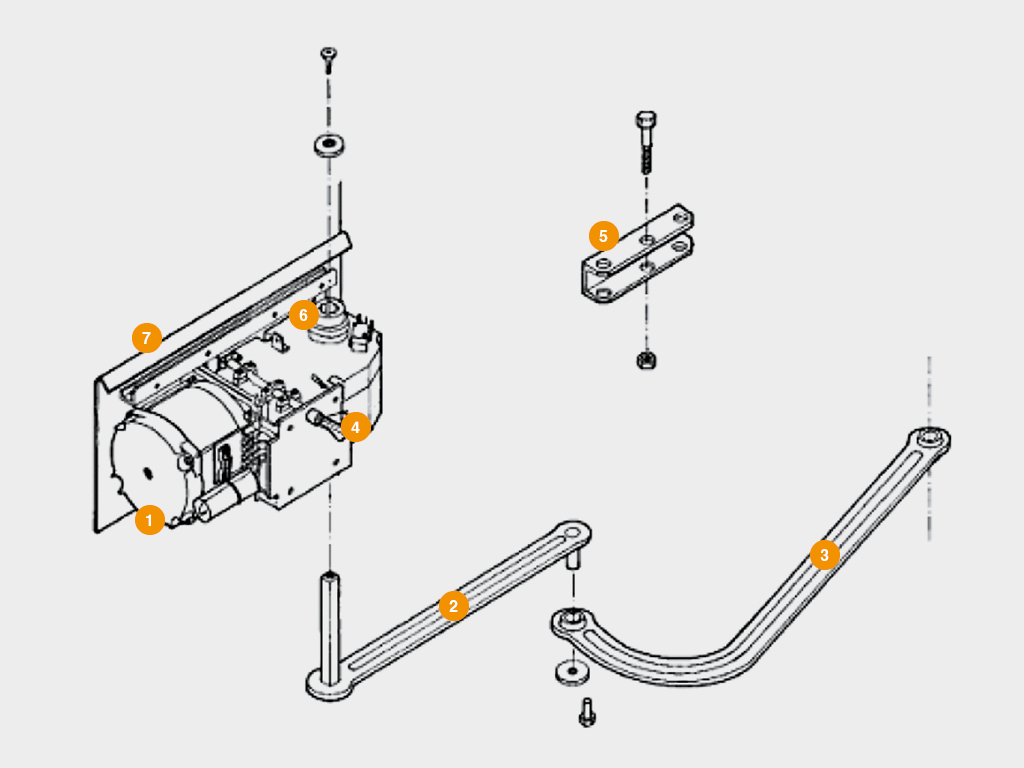

Budowa
-
Motoreduktor
-
Proste ramię
-
Zakrzywiona dźwignia
-
Ręczne zwalnianie
-
Wspornik montażowy dźwigniowy
-
Wyłączniki krańcowe
-
Uchwyt do montażu napędu
![Budowa napędu ramieniowego ARM320PRO Budowa napędu ramieniowego ARM320PRO](/images/automatyka/napedy-do-bram-skrzydlowych/budowa-napedu-ramieniowego-arm320pro-doorhan.jpg)
Sposoby instalacji

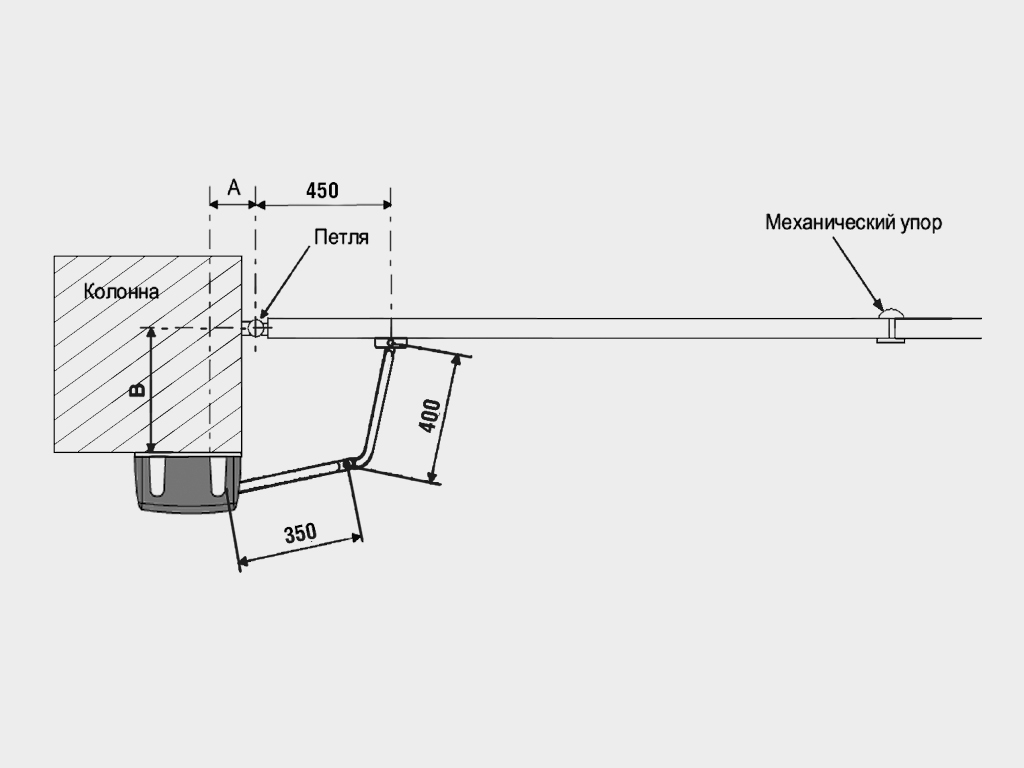

![Montaż napędu do bram skrzydłowych na słupku bocznym Montaż napędu do bram skrzydłowych na słupku bocznym](/images/automatyka/napedy-do-bram-skrzydlowych/montaz-napedu-ramieniowego-na-slupku.jpg)
Montaż napędu na słupku bocznym
![Montaż napędu ramieniowego w świetle otworu Montaż napędu ramieniowego w świetle otworu](/images/automatyka/napedy-do-bram-skrzydlowych/montaz-napedu-ramieniowego-w-swietle-otworu.jpg)

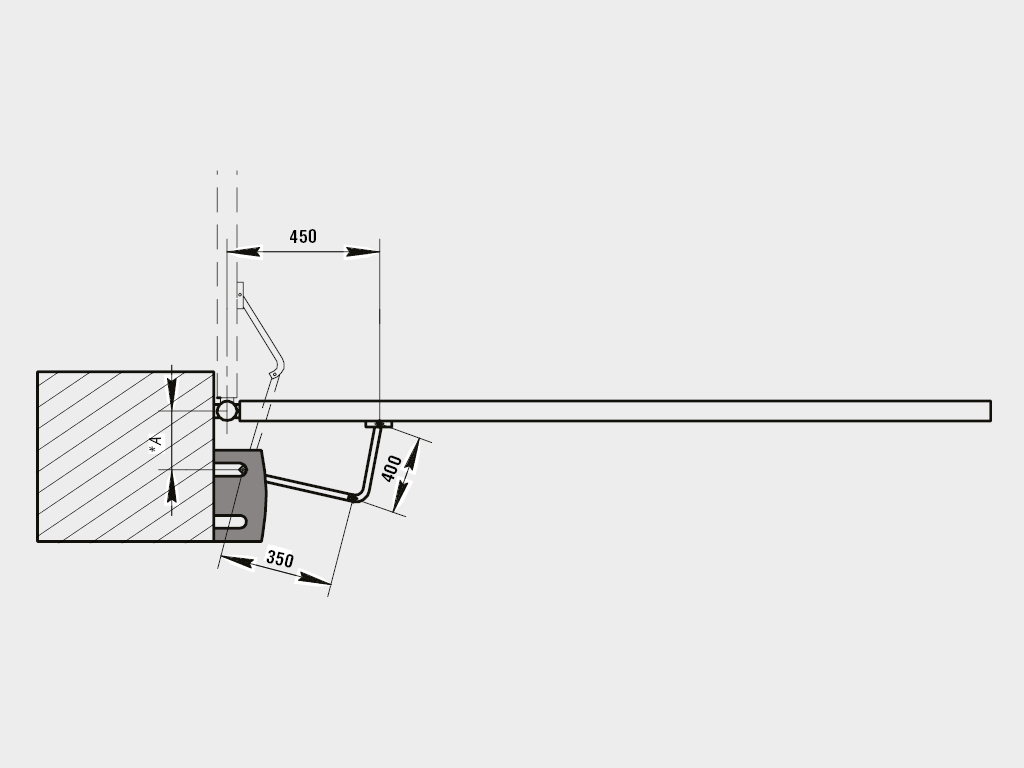

Montaż napędu w świetle otworu
Podstawowe wyposażenie

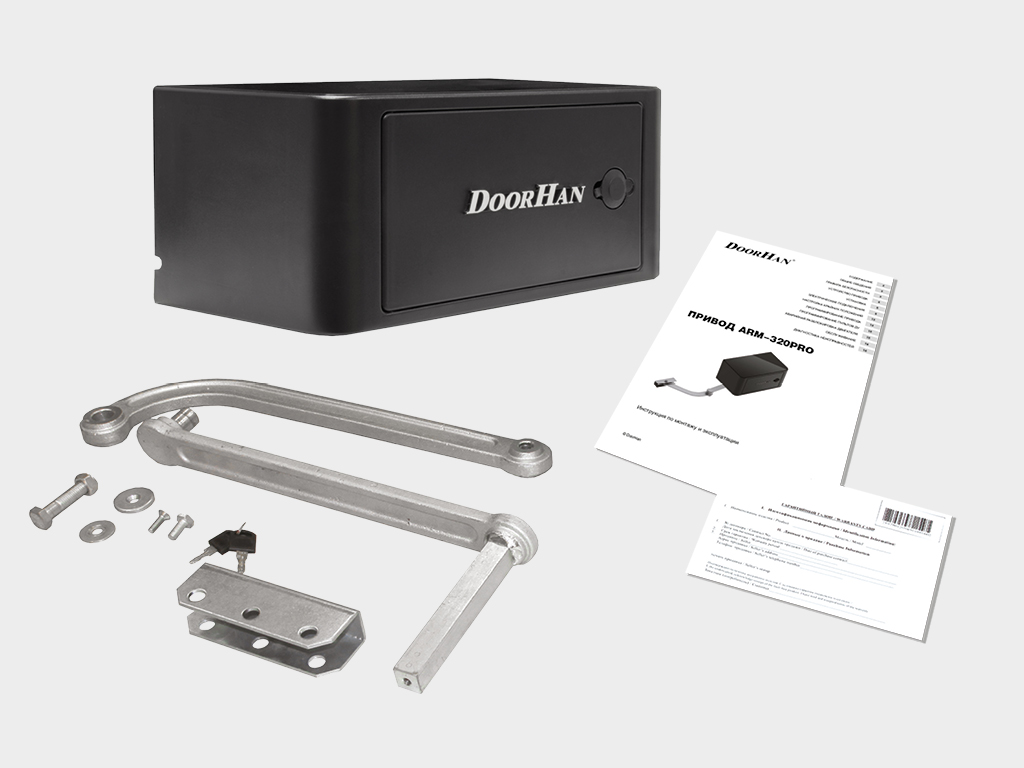

![Podstawowy zestaw napędu ramieniowego ARM320 PRO Podstawowy zestaw napędu ramieniowego ARM320 PRO](/images/automatyka/napedy-do-bram-skrzydlowych/zestaw-napedu-ramieniowego-arm320pro.jpg)
Dwa napędy elektryczne, jednostka sterująca, elementy złączne.
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Nagrzewnica silnika napędy Heater Nagrzewnica silnika napędy Heater](/images/automatyka/akcesoria/nagrzewnica-silnika-napedu-przesuwnego-sliding-heater.jpg)
Nagrzewnica Heater
Przeznaczona jest do ogrzewania napędów bram i przegród przy pracy w niskich temperaturach.
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
![Listwa zębata 12mm DHRACK Listwa zębata 12mm DHRACK](/images/automatyka/akcesoria/listwa-zebata-12mm-dhrack.jpg)
Listwa zębata 12mm DHRACK
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP
![Antena do wzmocnienia sygnału napędu liniowego Antena do wzmocnienia sygnału napędu liniowego](/images/automatyka/akcesoria/antena-do-wzmocnienia-sygnalu-antena433.jpg)
Antena do wzmocnienia sygnału Antena433.
Używana, gdy między odbiornikiem a nadajnikiem znajdują się przeszkody
Używana, gdy między odbiornikiem a nadajnikiem znajdują się przeszkody
![Domofon z funkcją kontroli bram i furtek DoorHan Domofon z funkcją kontroli bram i furtek DoorHan](/images/automatyka/akcesoria/domofon-z-funkcjakontroli-bram-i-furtek-domo7.jpg)
Domofon DOMO7 z funkcją kontroli bram i furtek
![Elektromechaniczny zamek do bram typu DH-LOCK Elektromechaniczny zamek do bram typu DH-LOCK](/images/automatyka/akcesoria/elektromechaniczny-zamek-dh-lock.jpg)
Elektromechaniczny zamek DH-LOCK
![Semafor sygnalizacyjny TrafficLight-LED Semafor sygnalizacyjny TrafficLight-LED](/images/automatyka/akcesoria/semafor-sygnalizacyjny-trafficlight-led.jpg)
Semafor sygnalizacyjny TrafficLight-LED
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Maksymalna długość skrzydła, m | 2 | |
Zasilanie, V | 220-240 | |
Maksymalna waga skrzydła, kg | 400 | |
Moc W | 300 | |
Zakres temperatury pracy, ° С | -20 ... + 55 | |
Prędkość otwierania, m / min | 0,78 | |
Klasa ochrony IP | IP44 | |
Intensywność użytkowania,% | 30% |
Warunki eksploatacji produktu
-
Przed instalacją siłownika upewnij się, że brama działa płynnie.
-
Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu.
-
Zabrania się instalowania napędu liniowego w pomieszczeniach, w których występują substancje łatwopalne lub środowiska niebezpieczne.
-
Upewnij się, że żadne przedmioty nie zostaną ściśnięte między ruchomymi i nieruchomymi częściami napędu liniowego, gdy brama się porusza.
-
Konieczne jest używanie dodatkowych akcesoriów tylko z DoorHan, aby uniknąć uszkodzenia napędu.
-
Zabrania się pozostawiania silnika elektrycznego w stanie wyłączonym.
-
Nie używaj siłownika liniowego, jeśli konieczna jest naprawa lub regulacja.
-
Przed uruchomieniem upewnij się, że w zasięgu siłownika liniowego nie ma żadnych ciał obcych.
-
Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu liniowego .
-
Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.
-
Zabrania się wprowadzania zmian w części automatycznej.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 485 |
Szerokość, mm | 250 |
Wysokość mm | 135 |
