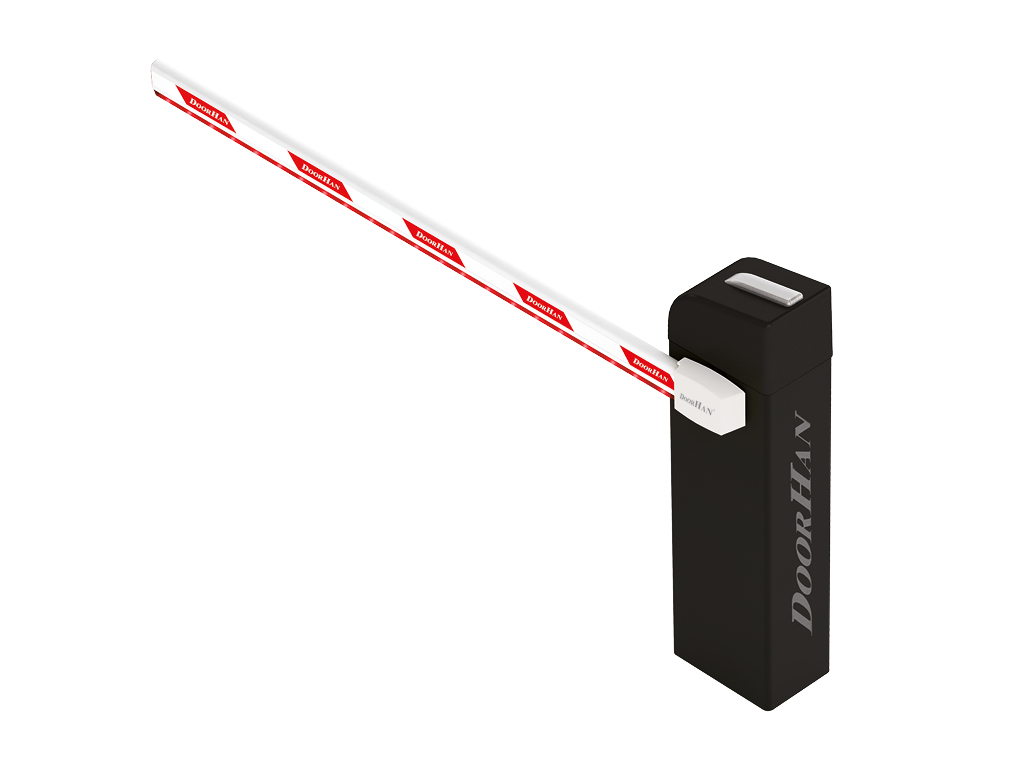

Elektromechaniczny szlaban parkingowy BARRIER-PRO
Szlaban BARRIER-PRO i Barrier-PRO-RPD są przeznaczone do organizacji kontrolowanego wejścia na ogrodzone terytorium o średnim i wysokim natężeniu ruchu.
![Szlaban parkingowy BARRIER-PRO DoorHan Szlaban parkingowy BARRIER-PRO DoorHan](/images/automatyka/systemy-parkingowe/szlabany/szlaban-parkingowy-barrier-pro-doorhan.jpg)
Obszary aplikacji
Parkingi, osiedla, przedsiębiorstwa, urzędy, itp.

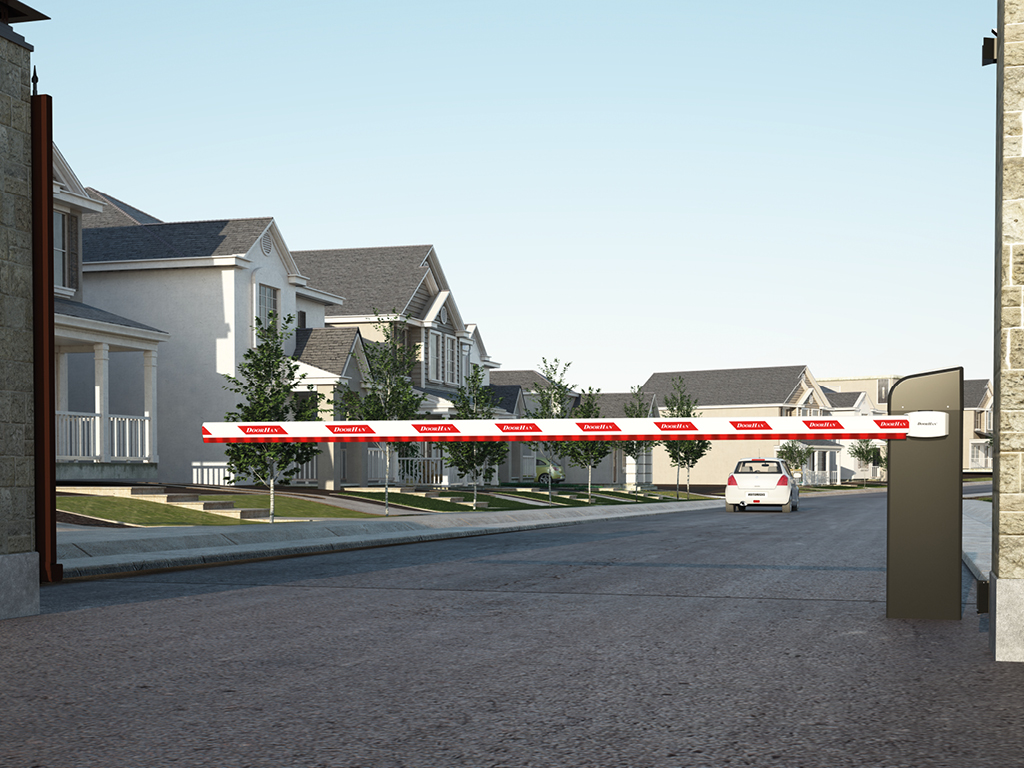

![Szlaban wjazdowy na zamknięte osiedle domków jednorodzinnych Szlaban wjazdowy na zamknięte osiedle domków jednorodzinnych](/images/automatyka/systemy-parkingowe/szlabany/szlaban-parkingowy-barrier-pro-ze-swiecaca-listwa-led.jpg)
Parkowanie biur, parking z ograniczonym dostępem, wejście na terytorium przedsiębiorstw itp.

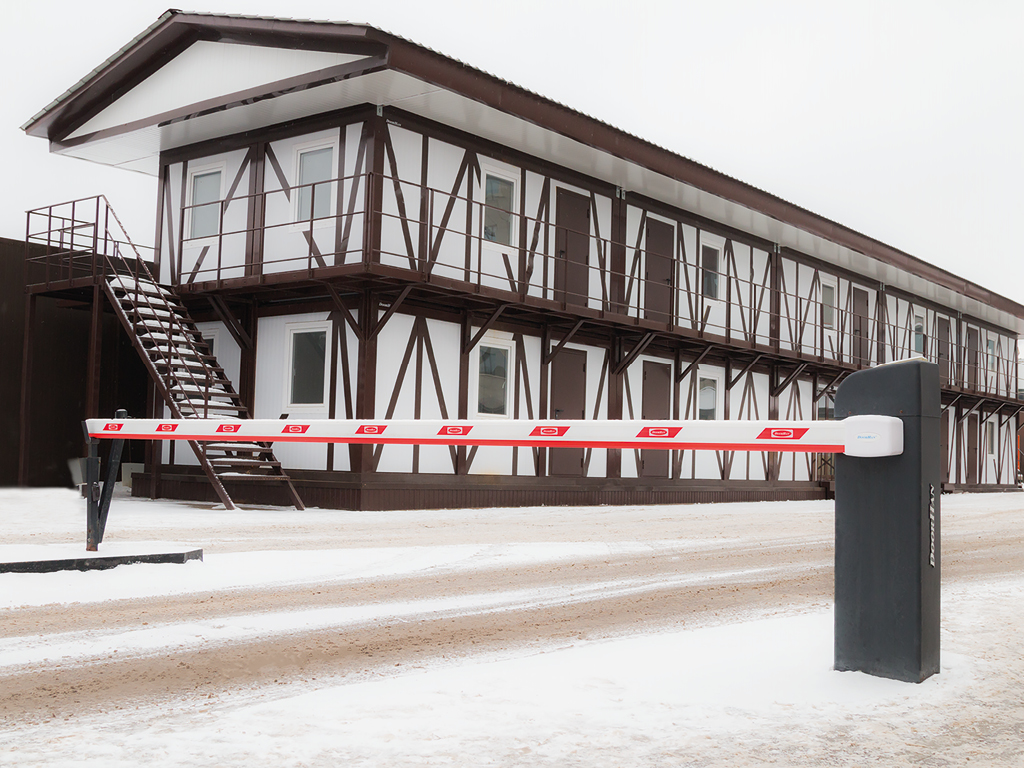

![Szlaban wjazdowy na teren zamknięty Szlaban wjazdowy na teren zamknięty](/images/automatyka/systemy-parkingowe/szlabany/szlaban-parkkinowy-z-listwa-led-w-zimie.jpg)
Zalety
1
Lampa LED
w nowej wersji służy
zapewnieniu bezpieczeństwa
podczas działania bariery
![Sygnalizacyjna lampa LED w szlabanie wjazdowym Sygnalizacyjna lampa LED w szlabanie wjazdowym](/images/automatyka/systemy-parkingowe/szlabany/sygnalizacyjna-lampa-led-w-szlabanie-barrier-pro.jpg)
2

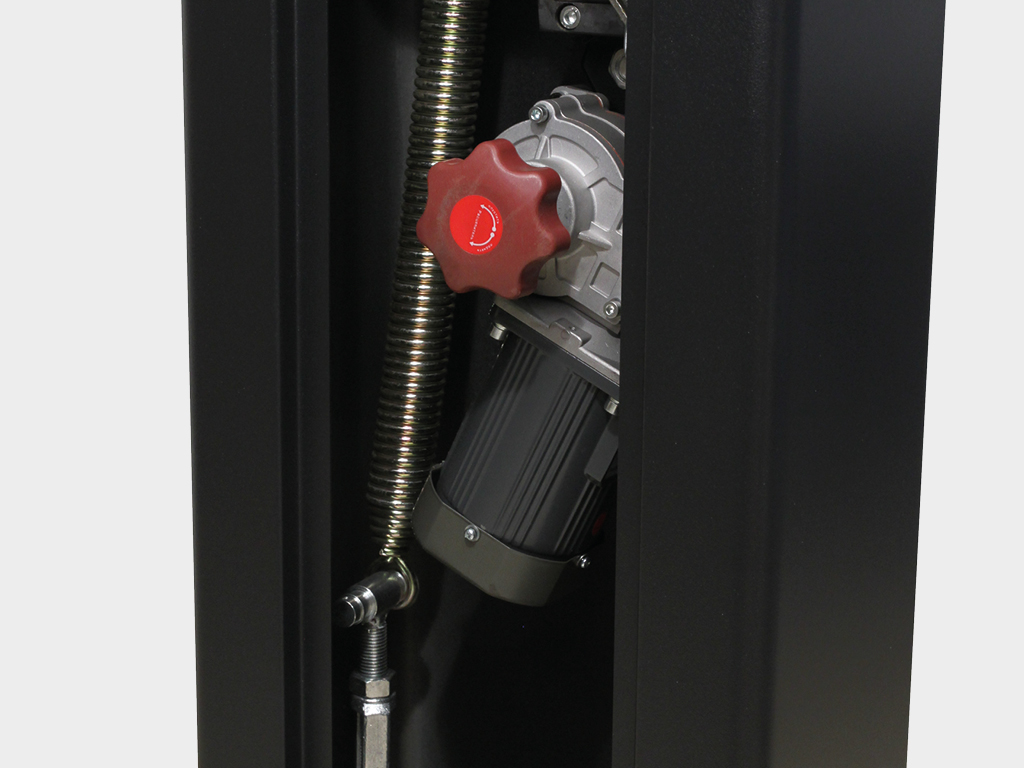

Nowy typ napinacza sprężynowego zapewnia dokładniejsze wyważenie wysięgnika
i ułatwia proces regulacji
![Napinacz sprężynowy do szlabanu BARRIER-PRO Napinacz sprężynowy do szlabanu BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/napinacz-sprezynowy-do-szlabanu-barrier-pro.jpg)
3

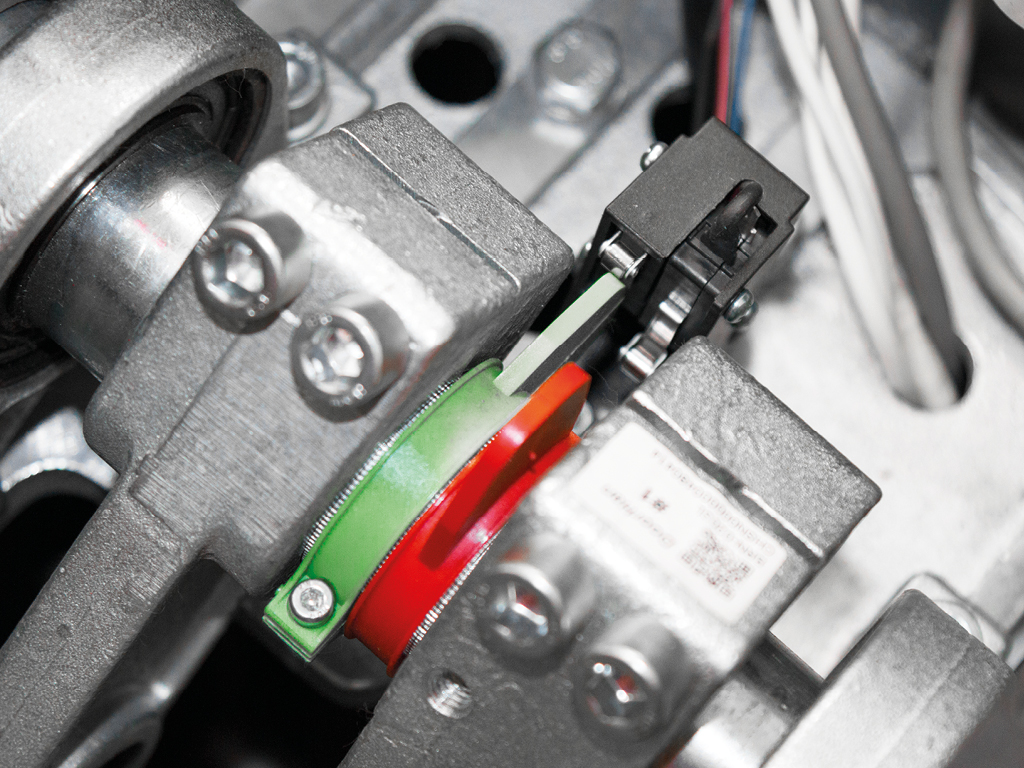

Elektryczne wyłączniki krańcowe zapewniają wysoką dokładność zatrzymania wysięgnika w skrajnych pozycjach
![Elektryczne wyłączniki krańcowe do szlabanu BARRIER-PRO Elektryczne wyłączniki krańcowe do szlabanu BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/elektryczne-wylaczniki-krancowe-do-szlabanu-barrier-pro.jpg)
4

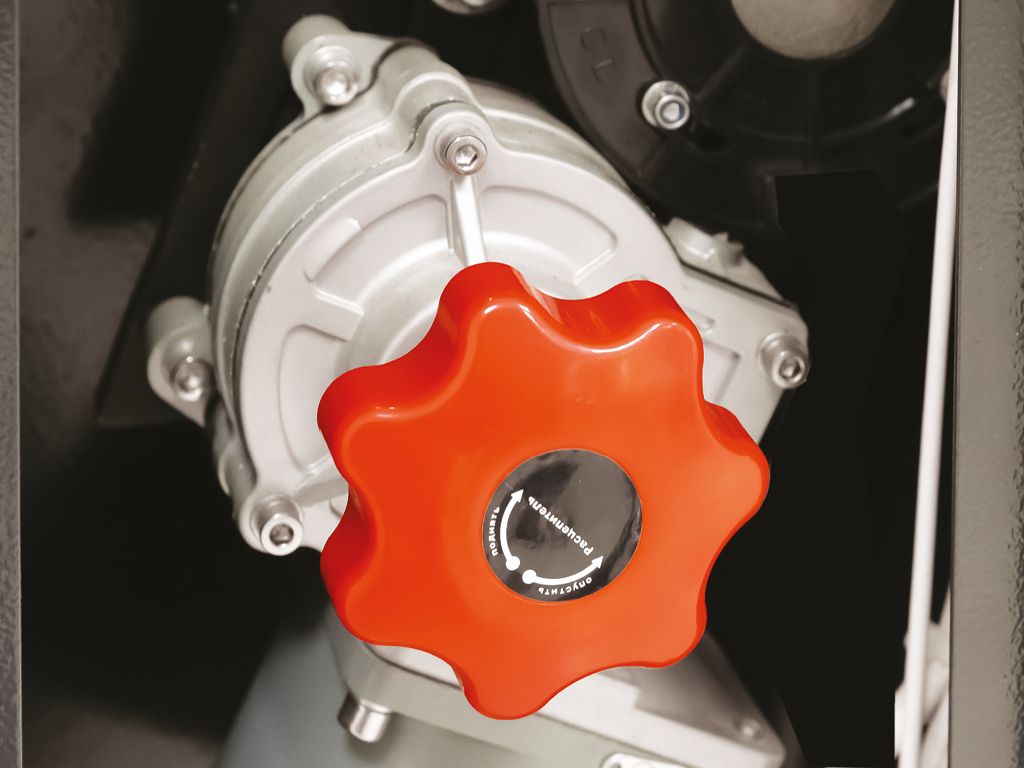

Specjalny
mechanizm zwalniający umożliwia ręczne podnoszenie i opuszczanie ramienia,
gdy nie ma zasilania
![Mechanizm zwalniający szlaban parkingowy BARRIER-PRO Mechanizm zwalniający szlaban parkingowy BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/mechanizm-zwalniajacy-szlaban-parkingowy-barrier-pro.jpg)
5

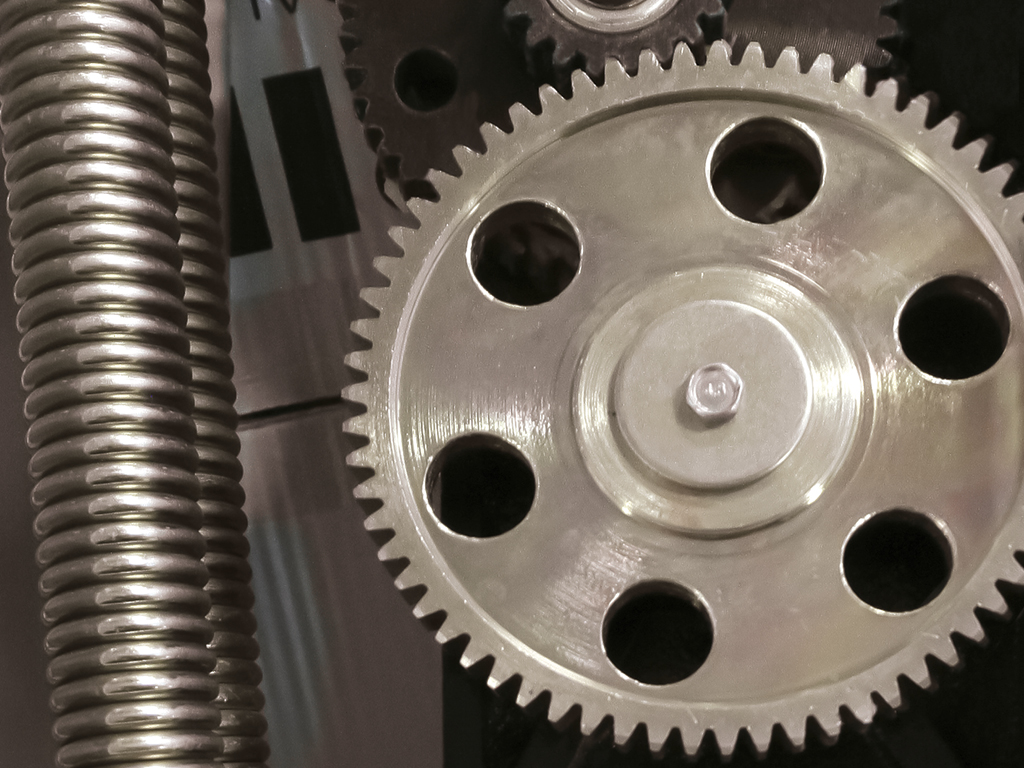

Otwarta skrzynia biegów i przekładnia o dużej średnicy
dla równomiernego rozkładu obciążenia
znacznie wydłużają żywotność szlabanu
![Przekładnia do szlabanu parkingowego BARRIER-PRO Przekładnia do szlabanu parkingowego BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/przekladnia-do-szlabanu-parkinowego-barrrier-pro.jpg)
Design

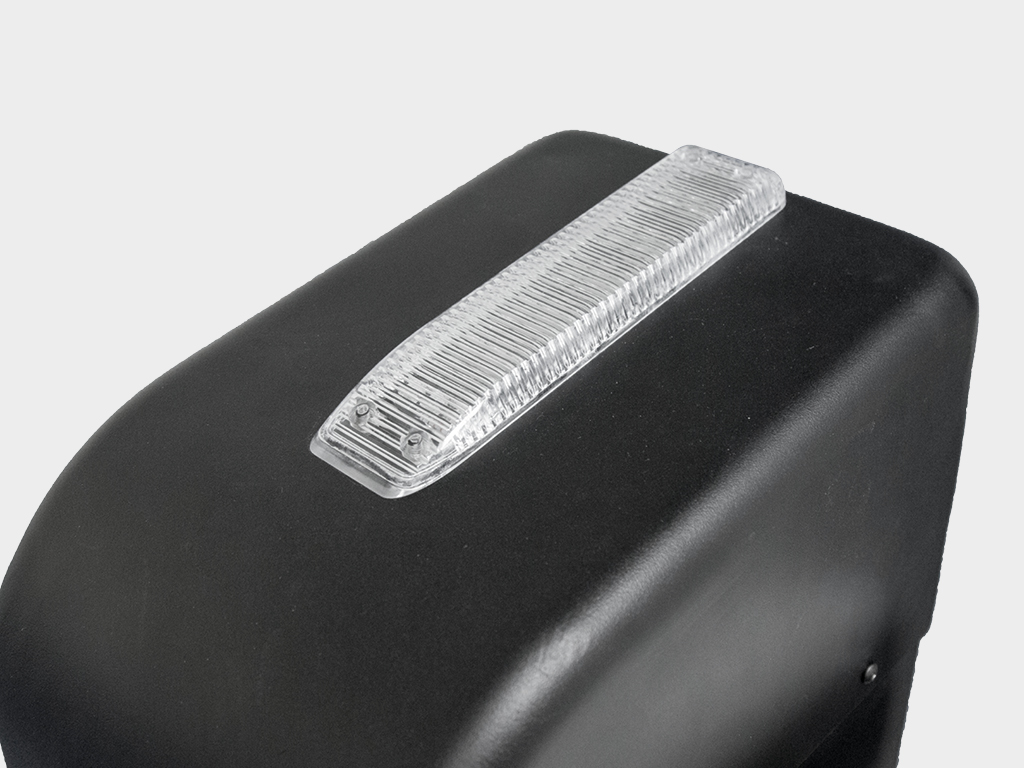

![Sygnalizacyjna lampa LED w szlabanie osiedlowym Sygnalizacyjna lampa LED w szlabanie osiedlowym](/images/automatyka/systemy-parkingowe/szlabany/sygnalizacyjna-lampa-led-w-szlabanie-barrier-pro.jpg)
Lampa sygnalizacyjna LED
![Mocowanie ramienia szlabanu parkingowego BARRIER-PRO Mocowanie ramienia szlabanu parkingowego BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/mocowanie-ramienia-szlabanu-parkingowego-barrier-pro.jpg)

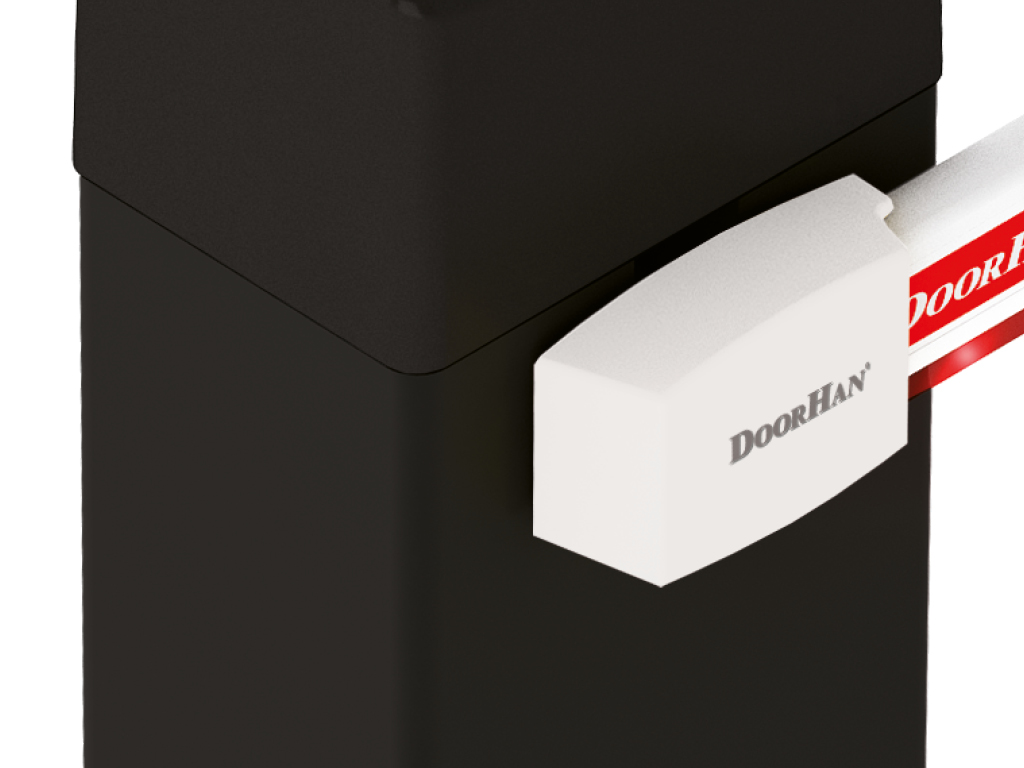

Mocowanie ramienia
![Szlaban z blachy stalowej Szlaban z blachy stalowej](/images/automatyka/systemy-parkingowe/szlabany/szlaban-z-blachy-stalowej-doorhan.jpg)

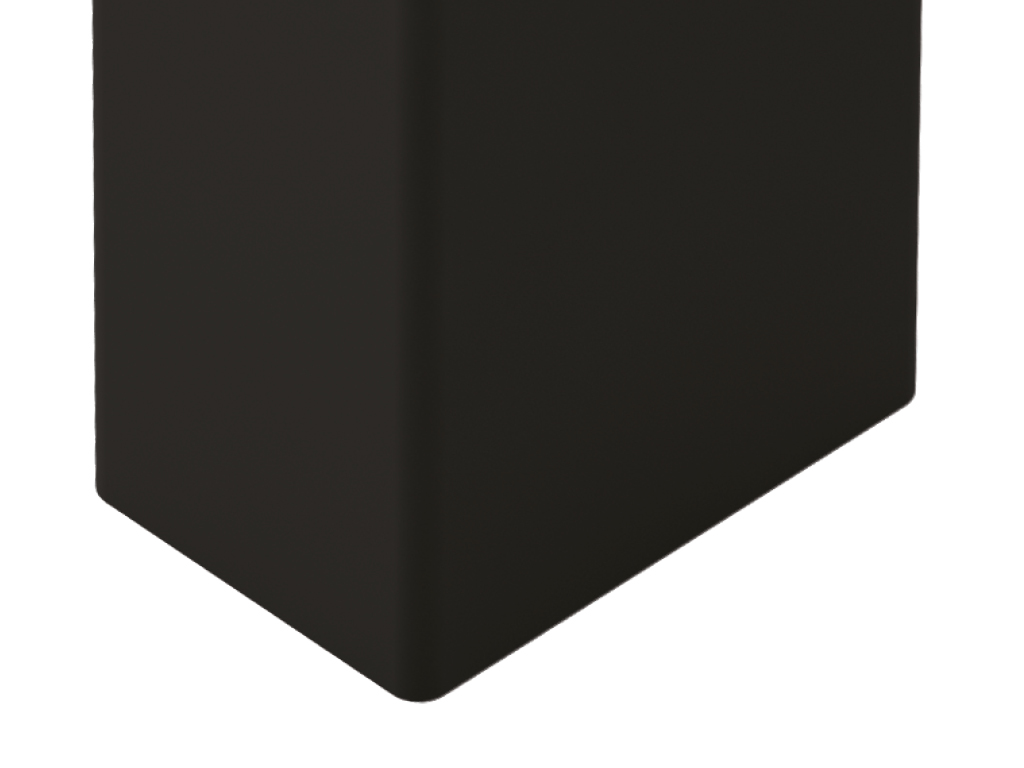

Stelaż z blachy stalowej o grubości 1,5 mm

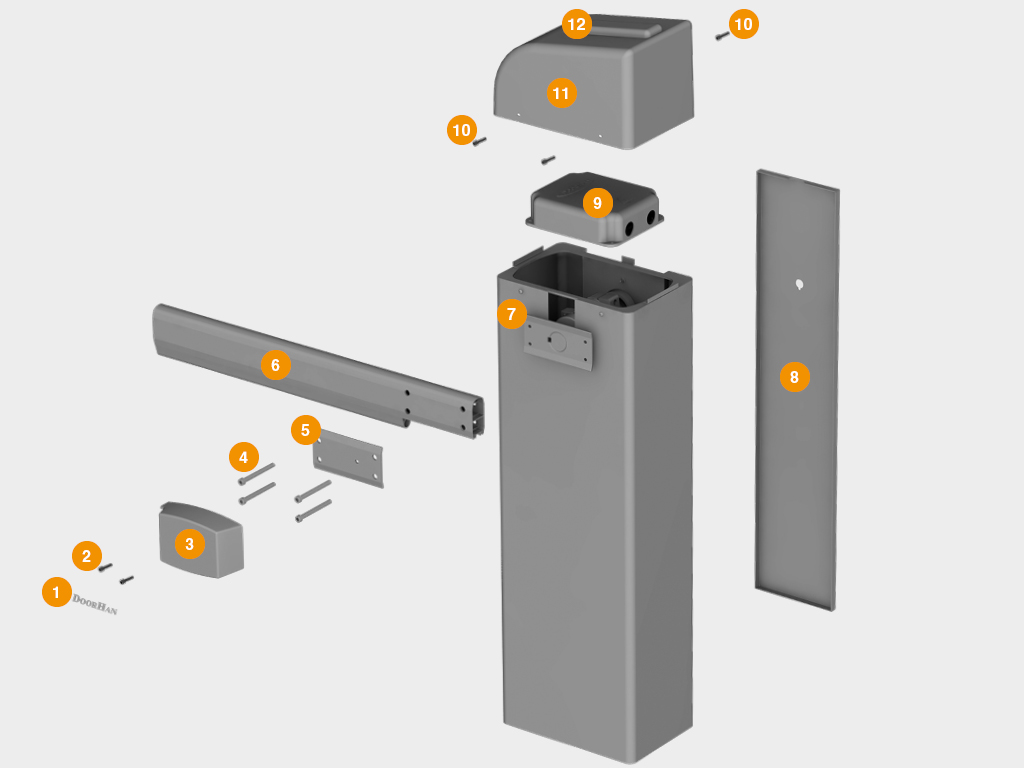

Budowa
-
Układanie na pokrywie wysięgnika z logo
-
Śruby sześciokątne
-
Obudowa wysięgnika
-
Śruby z wewnętrznym sześciokątem
-
Płyta montażowa wysięgnika
-
Strzałka od 4 do 6 m (opcjonalnie)
-
Stojak barierowy
-
Pokrywa boczna
-
Jednostka sterująca
-
Śruby sześciokątne
-
Pokrywa wielkiej litery
-
Lampa LED
![Budowa szlabanu parnikowego BARRIER-PRO Budowa szlabanu parnikowego BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/budowa-elektromechanicznego-szlabanu-parkinowego-barrier-pro.jpg)

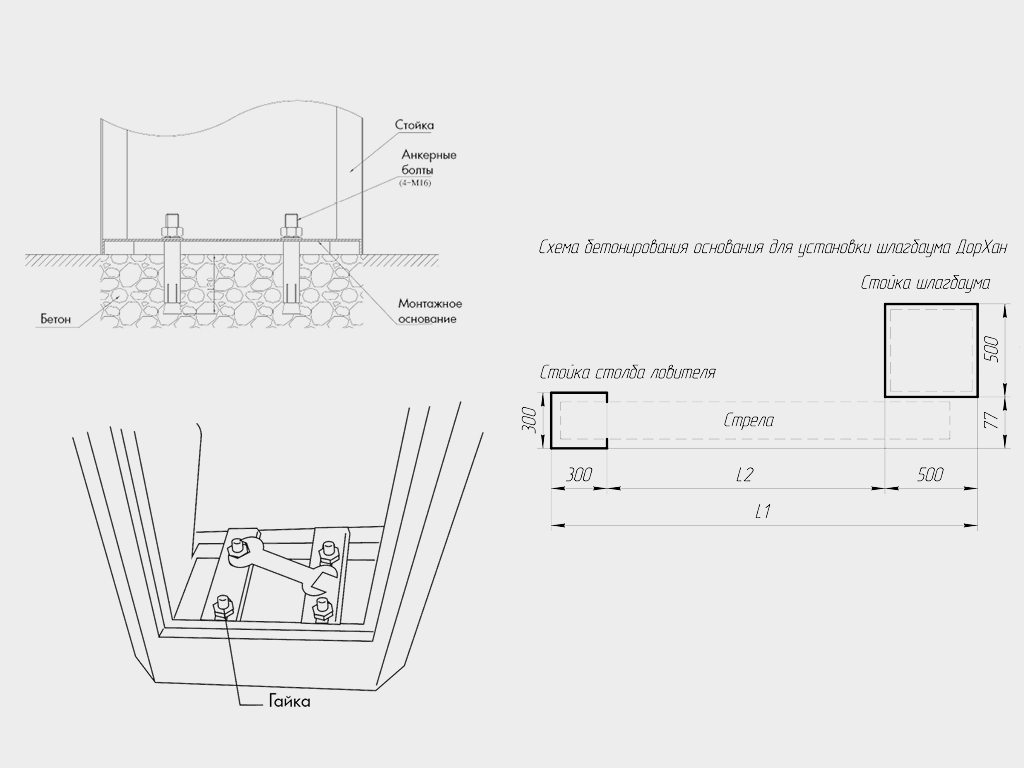

Sposoby instalacji
![Montaż szlabanu parkingowego na betonowej posadzce Montaż szlabanu parkingowego na betonowej posadzce](/images/automatyka/systemy-parkingowe/szlabany/montaz-szlabanu-parkinowego-na-betonowej-posadzce.jpg)
Montaż na betonowej podstawie za pomocą śrub kotwiących
Podstawowe wyposażenie

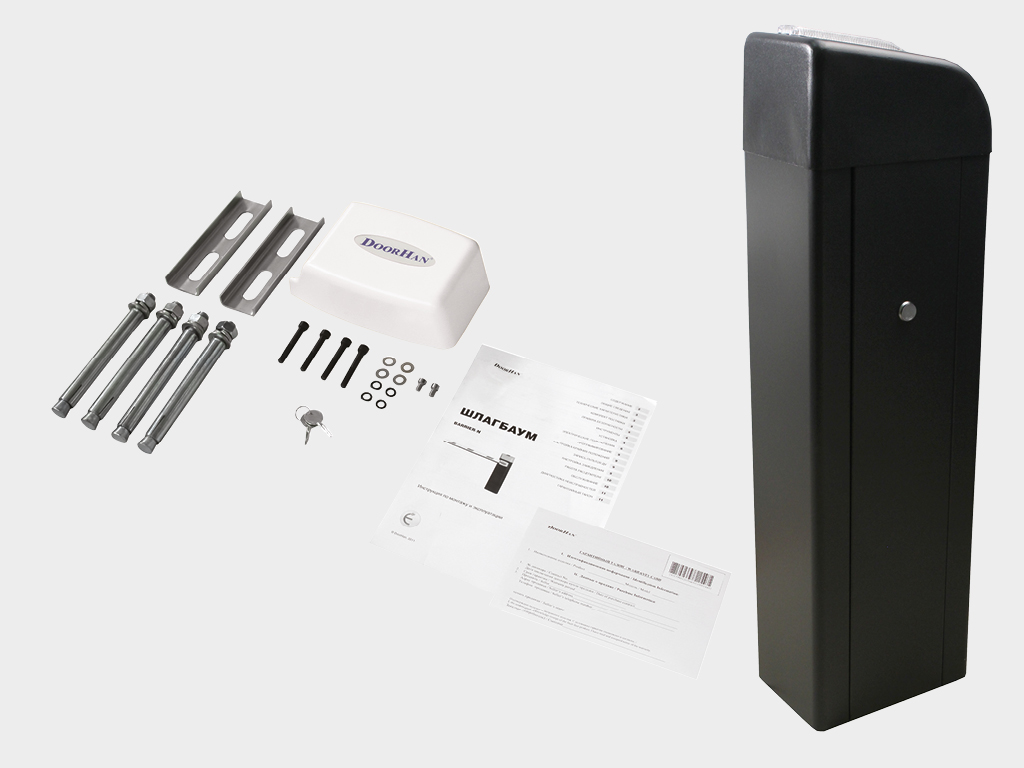

![Podstawowy zestaw szlabanu parkingowego BARRIER-PRO Podstawowy zestaw szlabanu parkingowego BARRIER-PRO](/images/automatyka/systemy-parkingowe/szlabany/podstawowy-zestaw-szlabanu-barrier-pro.jpg)
Stojak barierowy ze zintegrowaną jednostką sterującą, łącznikami, sprężyną
Dodatkowe wyposażenie
![Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black](/images/automatyka/akcesoria/pilot-dwukanalowy-transmitter-2pro-black.jpg)
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4pro-black.jpg)
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot naścienny dwukanałowy Command-433 Pilot naścienny dwukanałowy Command-433](/images/automatyka/akcesoria/pilot-dwukanalowy-nascienny-command-433.jpg)
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
![Pilot czterokanałowy Transmitter-4-Premium Pilot czterokanałowy Transmitter-4-Premium](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-premium.jpg)
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-black.jpg)
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color](/images/automatyka/akcesoria/pilot-czterokanalowy-transmitter-4-color.jpg)
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.
![Pilot dwukanałowy samochodowy Car-Transmitter Pilot dwukanałowy samochodowy Car-Transmitter](/images/automatyka/akcesoria/pilot-dwukanalowy-w-zapalniczce-samochodowej-car-Transmitter.jpg)
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami
![Przełącznik kluczykowy Keyswich-N Przełącznik kluczykowy Keyswich-N](/images/automatyka/akcesoria/przelacznik-kluczykowy-keyswich-n.jpg)
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.
![Klawiatura bezprzewodowa Keypad Klawiatura bezprzewodowa Keypad](/images/automatyka/akcesoria/klawiatura-bezprzewodowa-keypad.jpg)
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/automatyka/akcesoria/fotokomorki-przewodowe-photocell-n.jpg)
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki bezprzewodowe Photocell-W Fotokomórki bezprzewodowe Photocell-W](/images/automatyka/akcesoria/fotokomorki-bezprzewodowe-photocell-w.jpg)
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
![Fotokomórki regulowane Photocell-R Fotokomórki regulowane Photocell-R](/images/automatyka/akcesoria/fotokomorki-regulowane-photocell-r.jpg)
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.
![Moduł zdalnego sterowania za pomocą telefonu GSM Module Moduł zdalnego sterowania za pomocą telefonu GSM Module](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-telefonu-gsm-module.jpg)
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.
![Moduł zdalnego sterowania za pomocą sieci WiFi Moduł zdalnego sterowania za pomocą sieci WiFi](/images/automatyka/akcesoria/zdalne-sterowanie-napedem-za-pomoca-sieci-wifi-module.jpg)
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.
![Zewnętrzny odbiornik jednokanałowy DHRE-1 Zewnętrzny odbiornik jednokanałowy DHRE-1](/images/automatyka/akcesoria/odbiornik-radiowy-jednokanalowy-doorhan.jpg)
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.
![Lampa sygnalizacyjna LED Lamp-Pro Lampa sygnalizacyjna LED Lamp-Pro](/images/automatyka/akcesoria/lampa-sygnalizacyjna-led-lamp-pro.jpg)
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.
![Nagrzewnica silnika napędy Heater Nagrzewnica silnika napędy Heater](/images/automatyka/akcesoria/nagrzewnica-silnika-napedu-przesuwnego-sliding-heater.jpg)
Nagrzewnica Heater
Przeznaczona jest do ogrzewania napędów bram i przegród przy pracy w niskich temperaturach.
![Sygnalizator akustyczny Sirena Sygnalizator akustyczny Sirena](/images/automatyka/akcesoria/syrena-sygnalizacyjna-sirena.jpg)
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.
![Semafor sygnalizacyjny TrafficLight-LED Semafor sygnalizacyjny TrafficLight-LED](/images/automatyka/akcesoria/semafor-sygnalizacyjny-trafficlight-led.jpg)
Semafor sygnalizacyjny TrafficLight-LED
![Klawiatura przewodowa antywandalowa KEYCODE Klawiatura przewodowa antywandalowa KEYCODE](/images/automatyka/akcesoria/klawiatura-przewodowa-antywandalowa-keycode.jpg)
Klawiatura przewodowa antywandalowa KEYCODE
![Lampa sygnalizacyjna LAMP Lampa sygnalizacyjna LAMP](/images/automatyka/akcesoria/lampa-sygnalizacyjna-lamp.jpg)
Lampa sygnalizacyjna LAMP

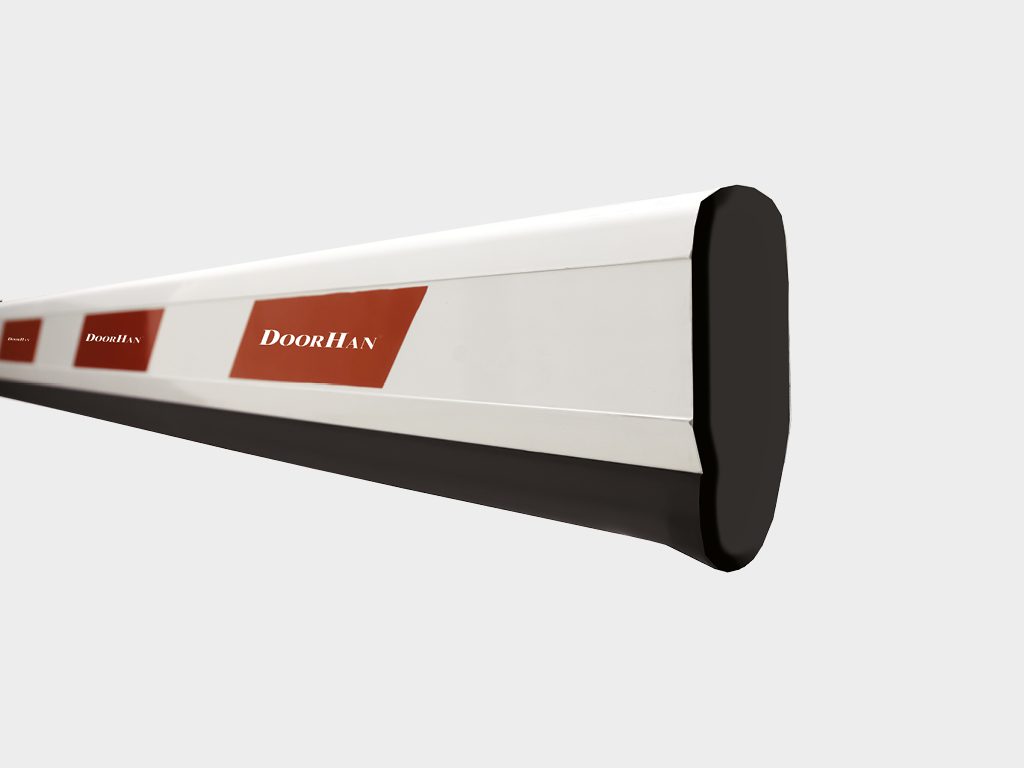

![Prostokątne ramię do szlabanu parkingowego Prostokątne ramię do szlabanu parkingowego](/images/automatyka/systemy-parkingowe/szlabany/prostokatne-ramie-do-szlabanu-parkinowego.jpg)
Prostokątne ramię BOOM
o długości od 3 do 6 m.
![Prostokątne ramie z oświetleniem LED do szlabanu parkingowego Prostokątne ramie z oświetleniem LED do szlabanu parkingowego](/images/automatyka/systemy-parkingowe/szlabany/prostokatne-ramie-z-oswietleniem-led-do-szlabanu-parkinowego.jpg)

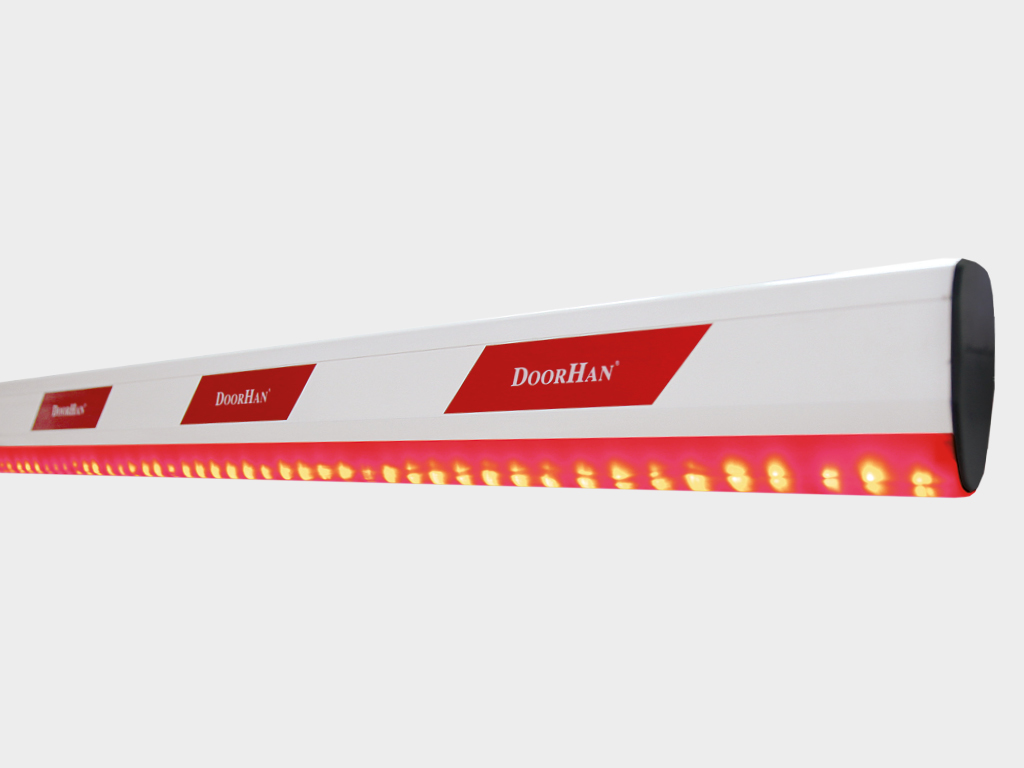

Postokątne ramię BOOM-LED
z oświetleniem LED od 3 do 6 m długości (wielokrotność długości: 1 m).
![Okrągłe ramie do szlabanu parkingowego Okrągłe ramie do szlabanu parkingowego](/images/automatyka/systemy-parkingowe/szlabany/okragle-ramie-do-szlabanu-parkingowego.jpg)

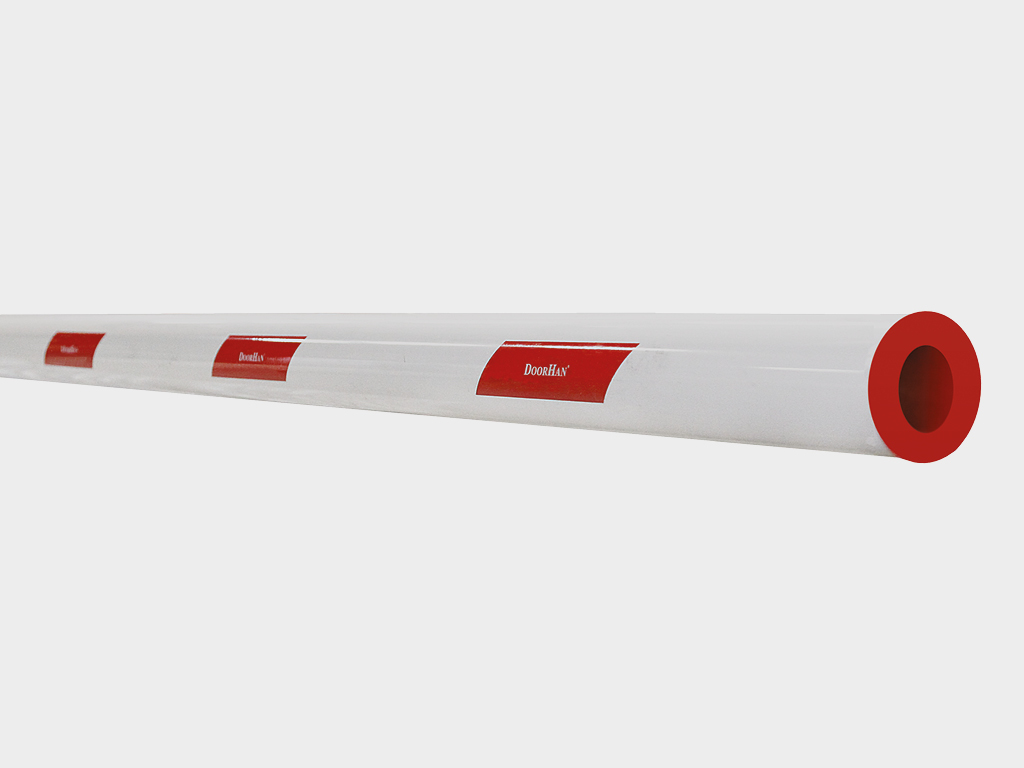

Okrągłe ramię aluminiowe BOOM-R
(wielokrotność długości: 1 m, średnica - 85 mm, materiał - aluminium o grubości 1,9 mm).
(wielokrotność długości: 1 m, średnica - 85 mm, materiał - aluminium o grubości 1,9 mm).
![Zestaw rogatek do prostokątnego ramienia szlabanu DH-SKIRT Zestaw rogatek do prostokątnego ramienia szlabanu DH-SKIRT](/images/automatyka/systemy-parkingowe/szlabany/zestaw-rogatek-do-prostokatnego-ramienia-szlabanu.jpg)

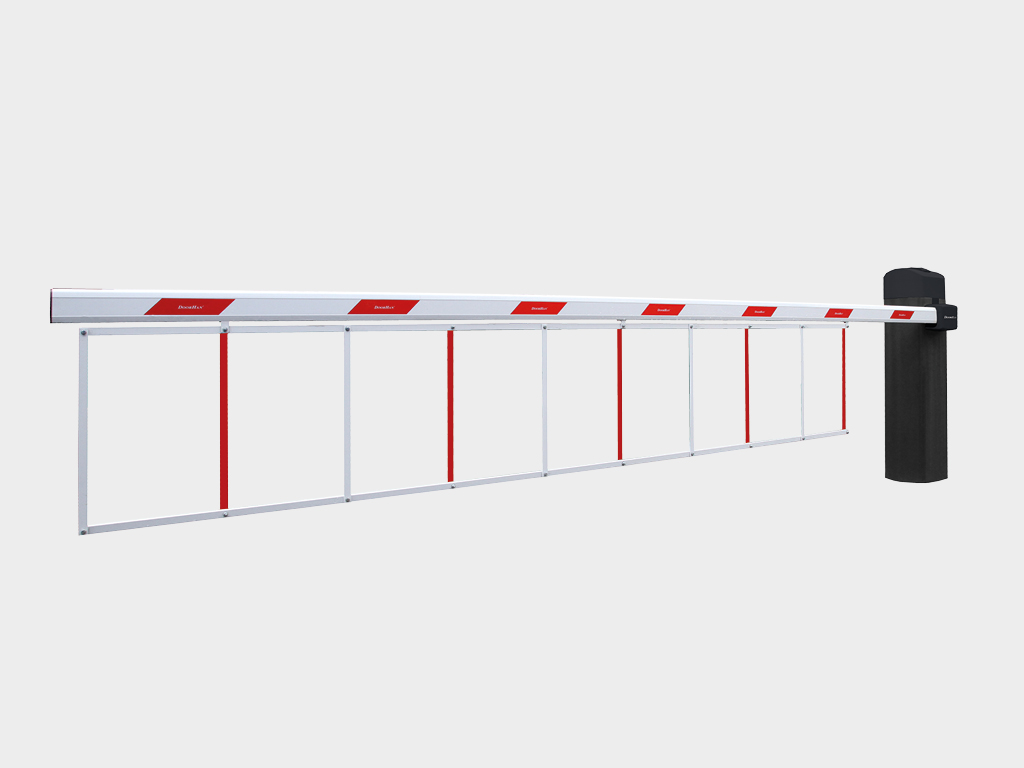

Zestaw rogatek DH-SKIRT
do prostokątnego ramienia szlabanu
do prostokątnego ramienia szlabanu
![Zestaw mocujący do okręgowego ramienia szlabanu Zestaw mocujący do okręgowego ramienia szlabanu](/images/automatyka/systemy-parkingowe/szlabany/zestaw-mocujacy-do-okraglowego-ramienia-szlabanu.jpg)

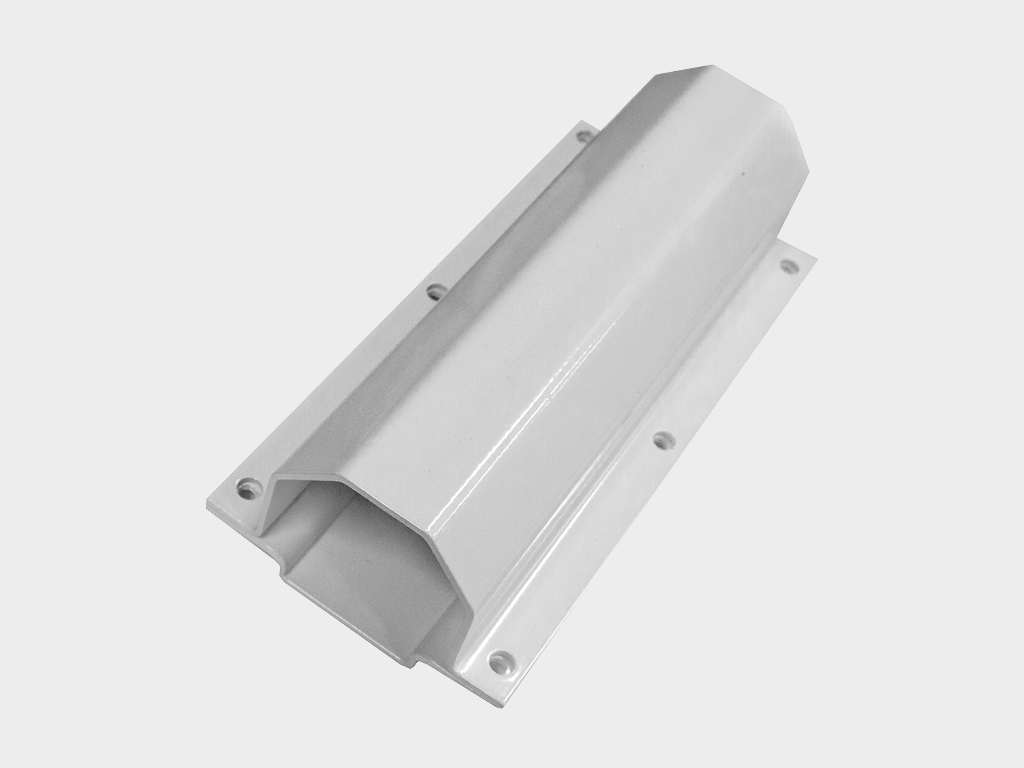

Zestaw mocujący FIX-BOOM-KIT
do okrągłego ramienia szlabanu
do okrągłego ramienia szlabanu

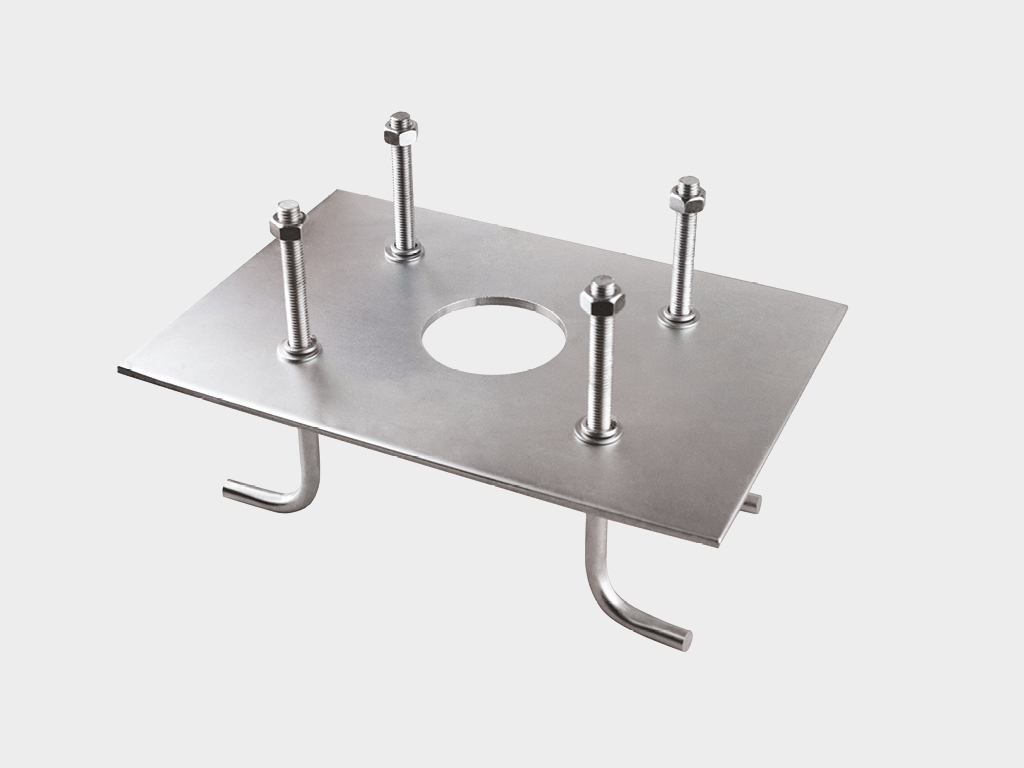

![Podstawa montażowa do betonowania Podstawa montażowa do betonowania](/images/automatyka/systemy-parkingowe/szlabany/podstawa-montazowa-szlabanu-do-zabetonowania.jpg)
Podstawa montażowa BRN-BASE
do betonowania
do betonowania
![Podpora do ramienia szlabanu wjazdowego Podpora do ramienia szlabanu wjazdowego](/images/automatyka/systemy-parkingowe/szlabany/podpora-ramienia-szlabanu-v-holder.jpg)

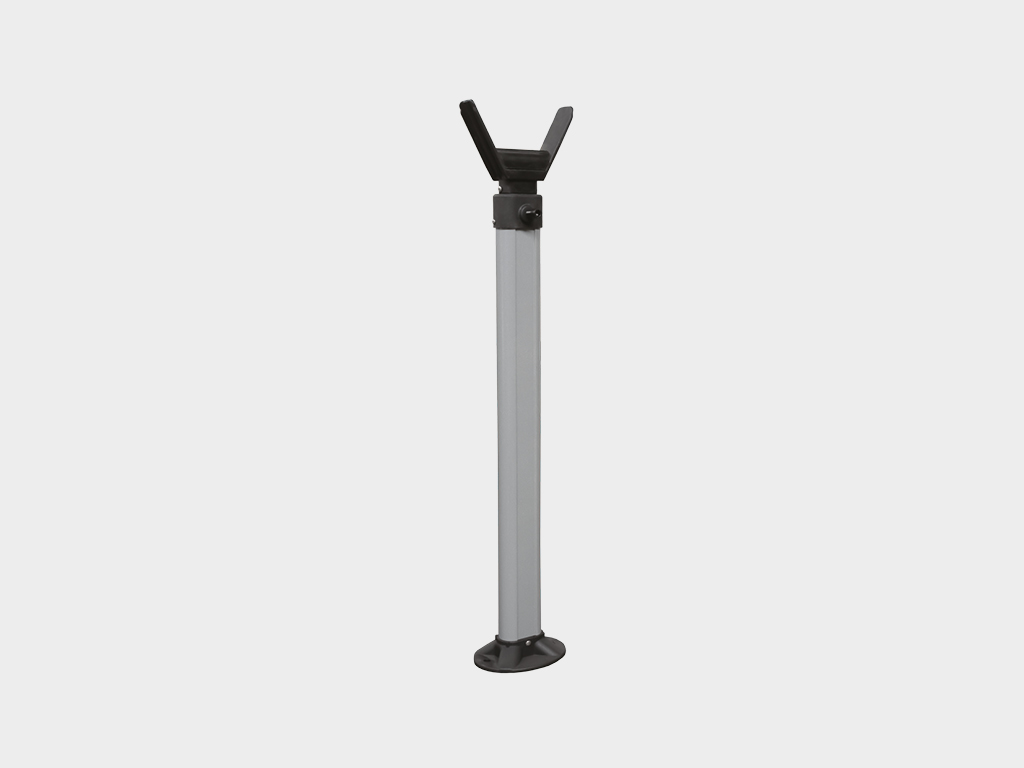

Podprora ramienia V-HOLDER
![Wspornik zawiasowy ramienia szlabanu przymocowuje się do zakończenia strzały. Wspornik zawiasowy ramienia szlabanu przymocowuje się do zakończenia strzały.](/images/automatyka/systemy-parkingowe/szlabany/wspornik-ramienia-szlabanu-na-zawiasie.jpg)

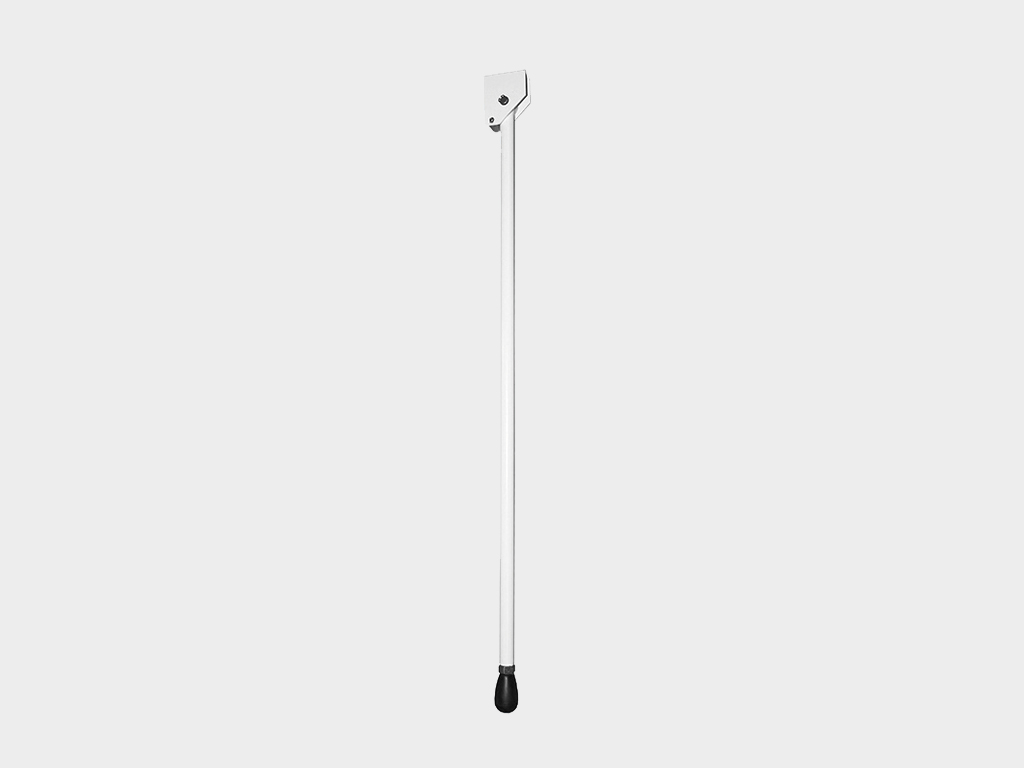

Wspornik zawiasowy ramienia DH-ENDFOOT
przymocowuje się do zakończenia strzały
przymocowuje się do zakończenia strzały
![Sprężyna balansująca do szlabanu BR-11PRO Sprężyna balansująca do szlabanu BR-11PRO](/images/automatyka/systemy-parkingowe/szlabany/sprezyna-balansujaca-do-szlabanu-br-11pro.jpg)

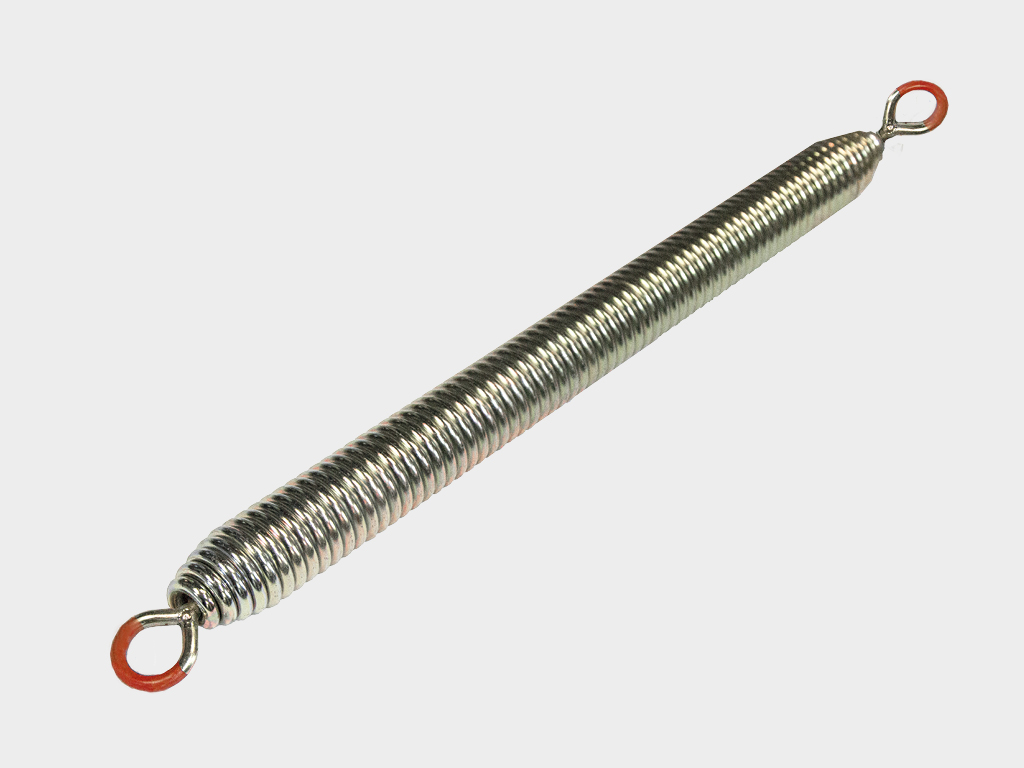

Sprężyna balansująca BR-11PRO
![Leżący policjant DHS-1K Leżący policjant DHS-1K](/images/automatyka/systemy-parkingowe/szlabany/lezacy-policjant-dhs-1k.jpg)

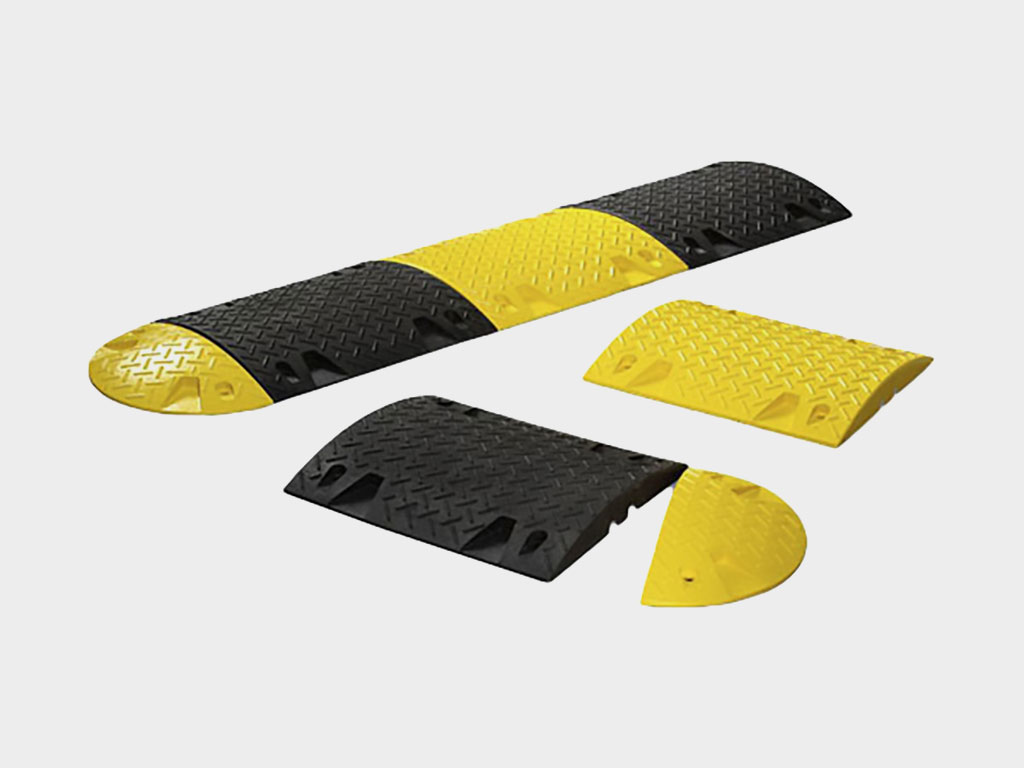

Leżący policjant DHS-1K
wykonany z odpornej na ścieranie gumy syntetycznej, zapewnia łatwe okablowanie pomiędzy biegunami bez naruszania nawierzchni jezdni
wykonany z odpornej na ścieranie gumy syntetycznej, zapewnia łatwe okablowanie pomiędzy biegunami bez naruszania nawierzchni jezdni
![Osłona boczna leżącego policjanta Osłona boczna leżącego policjanta](/images/automatyka/systemy-parkingowe/szlabany/oslona-boczna-lezacego-policjanta-dhs-2k.jpg)

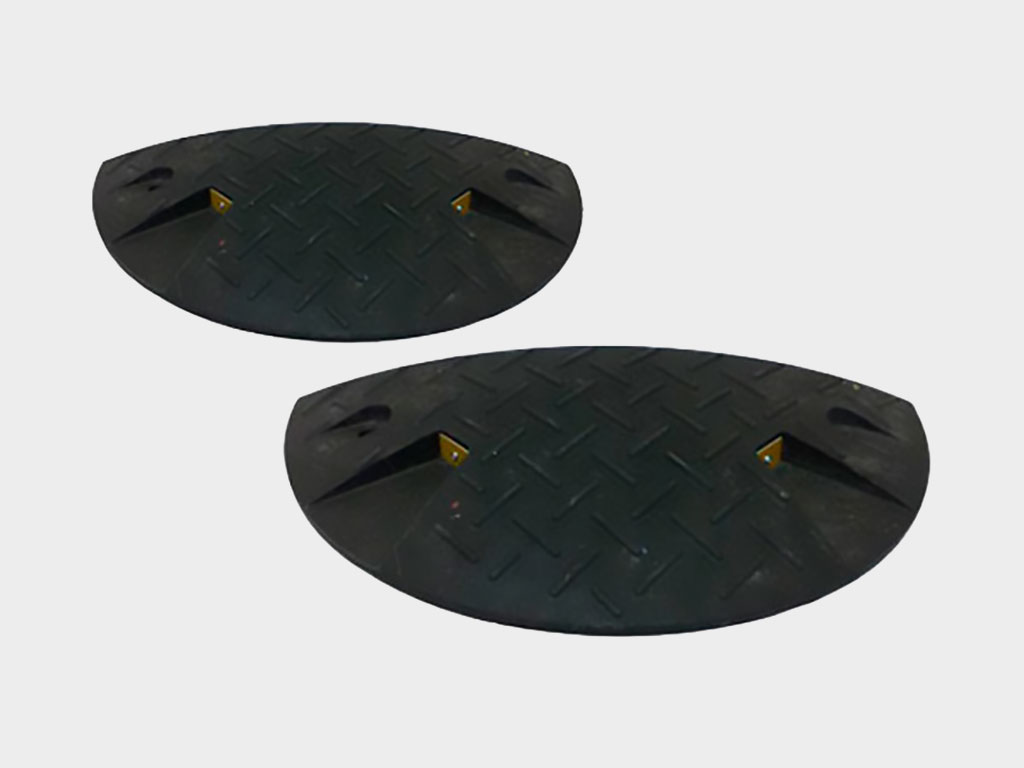

Osłona boczna leżącego policjanta DHS-2K
![Sprężyna balansująca do szlabanu BR-11PRO Sprężyna balansująca do szlabanu BR-11PRO](/images/automatyka/systemy-parkingowe/szlabany/sprezyna-balansujaca-do-szlabanu-br-13pro.jpg)

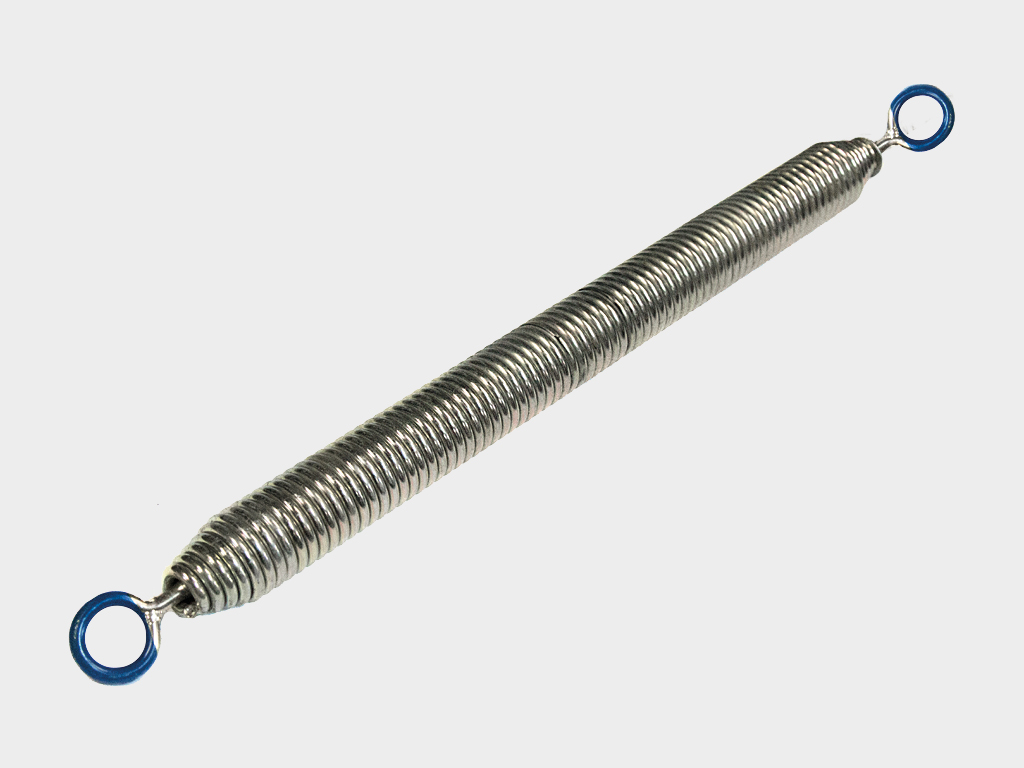

Sprężyna balansująca BR-13PRO
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga |
---|---|---|
Długość strzałki, m | 3 *; 4; 5; 6 | * Bariera PRO-RPD |
Zasilanie, V | 220-240 | |
Moc W | 300 | |
Zakres temperatury pracy, ° С | -40 ... + 55 | |
Maksymalny czas otwarcia / zamknięcia, s | 6/2 * | * Bariera PRO-RPD |
Klasa ochrony IP | 54 | |
Intensywność użytkowania,% | 70 |
Warunki eksploatacji produktu
-
Podczas całej podróży ramię szlabanu nie powino stykać się z ciałami obcymi i powinno przechodzić co najmniej 2 metry od napowietrznych linii energetycznych.
-
Stojak szlabanu należy zainstalować na betonowej powierzchni.
-
Głębokość betonowania zależy od gleby i głębokości zamarzania gleby.
-
W miejscu instalacji szlabanu nie powinny znajdować się rury i kable elektryczne.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w pudełku | Specyfikacja pakowania |
---|---|
Skład | folia, tworzywo piankowe, karton |
Długość mm | 1200 |
Szerokość, mm | 390 |
Wysokość mm | 295 |
