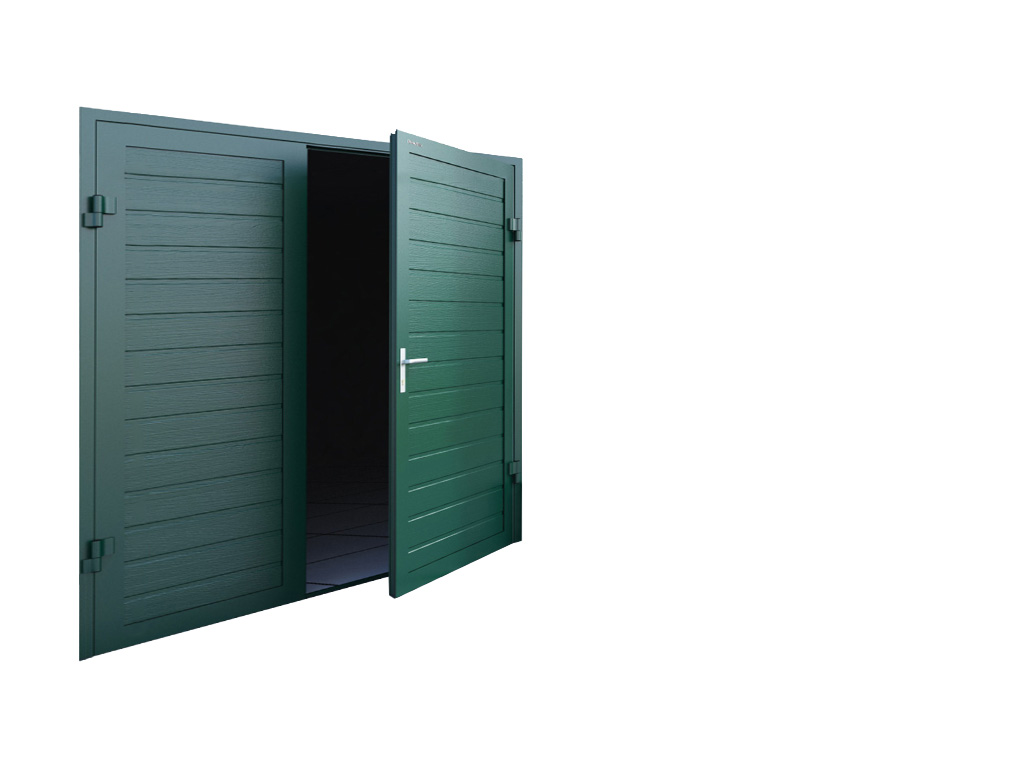

Brama garażowa rozwierna DLD03
Brama garażowa rozwierna DLD03 DoorHan przeznaczona jest do montażu w garażu lub innym pomieszczeniu technicznym. Projekt stanowi płótno z płyt warstwowych, obramowane profilem aluminiowym. Aby zapewnić niezawodną ochronę konstrukcji przed korozją, profile są malowane farbą proszkową. Podwójny kontur uszczelnienia jest instalowany na całym obwodzie wstęgi, co eliminuje przeciągi, zwiększa izolację akustyczną, a także eliminuje kontakt płyty warstwowej z profilem od wewnątrz, co zwiększa efektywność energetyczną konstrukcji. Próg można wykonać w wersji standardowej o wysokości 16 mm, a także w wersji wzmocnionej - o wysokości 68 mm.
Obszary aplikacji
Budownictwo prywatne - garaże
Budownictwo prywatne - pomieszczenia gospodarcze
Zalety
Określenie kierunku otwierania
Design
Panele warstwowe - typy powierzchni
Panele warstwowe - rodzaje przetłoczeń
Panele warstwowe - rodzaje oklein
Panele warstwowe - kolory standardowe
RAL 9010 (Biały)
RAL 9016 (Biały)
RAL 9006 (Srebrny)
RAL 7040 (Popielaty)
RAL 9007 (Szary)
RAL 7016 (Antracyt)
RAL 9005 (Czarny)
RAL 5005 (Niebieski)
RAL 6009 (Zielony)
RAL 8014 (Brązowy)
Panele warstwowe - kolory niestandardowe
Rama aluminiowa - kolory standardowe
RAL 9010 (Biały)
RAL 8014 (Brązowy)
Rama aluminiowa - kolory niestandardowe
Budowa
-
Zastosowanie płyt warstwowych zapewnia efektywność energetyczną
- Aluminiowy profil ościeżnicy zapewnia lekkość, a jednocześnie niezawodną konstrukcję
-
Profile aluminiowe ościeżnicy zapewniają niezawodność i ochronę konstrukcji przed korozją.
-
Dwuczęściowe zawiasy z odpornymi na zużycie łożyskami zapewniają łatwe otwieranie i zamykanie drzwi. Regulowane zawiasy ułatwiają montaż drzwi
-
Próg drzwi garażowych może być wykonany w wersji wzmocnionej o wysokości 75 mm i niskiej - o wysokości 16 mm
-
Drzwi garażowe wyposażone są we wszystkie niezbędne okucia, a także w samozamykacz i zamek elektromechaniczny
Wymiary otworu
| Cond. oznaczenie, nazwa parametru | Wzór obliczeniowy |
|---|---|
| H, mm wysokość otwarcia | od 1 500 do 2 500 |
| B, mm Szerokość otworu | od 1 500 do 3 000 |
| S, mm Grubość bloku drzwi z pudełkiem | 45 |
Tabela rozmiarów
Wysokość, mm |
||||||||||||||||||||||
| 2500 | ||||||||||||||||||||||
| 2000 | ||||||||||||||||||||||
| 1500 | ||||||||||||||||||||||
| 1000 | ||||||||||||||||||||||
| 500 | ||||||||||||||||||||||
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | ||
Szerokość, mm |
||||||||||||||||||||||
Przygotowanie obiektu budowlanego
Aby zmierzyć wymagane wskaźniki, wystarczy miarka i poziom budynku. Wszystkie pomiary są wykonywane w pomieszczeniach. Pomiar każdej z wartości jest niezbędny do uzyskania co najmniej trzech punktów: H - wysokość otworu (odległość od podłogi do góry otworu); B to szerokość otworu (odległość od lewej krawędzi do prawej krawędzi otworu).
Miejsce instalacji musi spełniać następujące wymagania. Górna część otworu i podłoga muszą być równoległe do siebie (sprawdzane przez poziom i miarę taśmy), tolerancje nie przekraczają 4 mm na 1 m, ale nie więcej niż 8 mm na całej szerokości otworu. Boki otworu muszą być równoległe do siebie (sprawdzane linią pionu), tolerancje wynoszą 4 mm na 1 m, ale nie więcej niż 8 mm na całej wysokości otworu. Ściany znajdujące się w pobliżu otworu powinny być pojedynczą płaszczyzną (sprawdzaną długą regułą i poziomem), tolerancja płaskości może wynosić nie więcej niż 5 mm. Wymiary luzów montażowych (z uwzględnieniem tolerancji) mieszczą się w zakresie od 8 do 35 mm. Krawędzie i powierzchnie zewnętrznych i wewnętrznych zboczy nie powinny mieć przebić, napływu roztworu i innych uszkodzeń o wysokości lub głębokości większej niż 8 mm. Wadliwe miejsca muszą być wypełnione; luźne rozdrobnione obszary powierzchni - wzmocnione i puste przestrzenie w otworze (na przykład wgłębienia w połączeniach murów, w połączeniach nadproża i muru, a także puste przestrzenie utworzone podczas usuwania skrzynek podczas wymiany bloków drzwi) - są wypełnione sztywnymi wkładkami. Ściany z płyt gipsowo-kartonowych muszą mieć uchwyty do mocowania ościeżnicy.
Sposoby instalacji
Montaż za pomocą kołków dystansowych. Niezawodne mocowanie w ścianach z cegły lub betonu.
Montaż mocowania do metalu za pomocą śruby.
Instalacja z zachodzącą na siebie szczeliną między ościeżnicą a otworem. Daje estetyczny wygląd, ukrywa wszystkie nierówności otworu.
Standardowe rozwiązania projektowe
| Cond. oznaczenie, nazwa parametru | Wzór obliczeniowy |
|---|---|
| H, mm wysokość otwarcia | od 500 do 2 500 |
| B, mm Szerokość otworu | od 640 do 2500 |
| S, mm Grubość bloku drzwi z pudełkiem | 45 |
Podstawowe wyposażenie
Dodatkowe wyposażenie
Sterowanie
Panele aluminiowe - rodzaje wypełnień
Właściwości paneli aluminiowych
– Standarowy kolor ramy aluminiowej - srebrny
Okna
Okna w ramie plastikowej
Okna w ramie stalowej
Okna w ramie plastikowej
RAL 9003 (Biały)
Specyfikacja techniczna
| Parametr | Znaczenie | Uwaga |
|---|---|---|
| Niezawodność, liczba cykli otwierania-zamykania, nie mniej | 150 000 | |
| Waga, kg / m² | 16 | |
| Izolacja dźwięków powietrznych, dB | nie mniej niż 30 | |
| Zredukowana odporność na przenikanie ciepła, m² * ° С / W | 0,77 | |
| Szczelność zgodnie z GOST 26602.2-99, Pa | 2 klasa (ciśnienie do 50 Pa) | |
| Wodoszczelność zgodnie z GOST 26602.2-99, Pa | 1 klasa (ciśnienie do 30 Pa) |
Warunki eksploatacji produktu
-
Należy unikać zatkania mechanicznych części drzwi piaskiem i pyłem budowlanym. W okresie zimowym upewnij się, że lód lub brud nie gromadzą się na progu drzwi wejściowych lub na framudze drzwi. Ze względu na gromadzenie się brudu i lodu na skrzynce, uszczelki drzwi nie będą w stanie przyjąć właściwej formy, więc drzwi wejściowe nie będą mogły się szczelnie zamknąć. W rezultacie na mechanizm oddziałują dodatkowe obciążenia, co prowadzi do deformacji części i naruszenia geometrii drzwi
-
Zaleca się smarowanie zamków i zawiasów drzwi specjalnym smarem silikonowym co trzy miesiące.
-
Upewnij się, że drzwi są zamknięte, gdy śruby blokujące są wciśnięte lub śruby drzwi są zamknięte.
-
Aby zachować oryginalny wygląd panelu tak długo, jak to możliwe, zaleca się użycie specjalnych narzędzi. Dozwolone jest czyszczenie panelu wilgotną szmatką. Szorstkie uderzenia mechaniczne w panel, kontakt z kwasami chemicznymi, zasadami, roztworami i obfitą wodą są zabronione. Zaniedbanie tej zasady pociąga za sobą pojawienie się wad i pogorszenie wyglądu drzwi.
Certyfikaty i deklaracje
Opakowanie
| Opakowanie kartonowe | Specyfikacja pakowania |
|---|---|
| Opis | Opakowanie składa się z 2 warstw kartonu owiniętych wokół drzwi z zakładką o szerokości co najmniej 100 mm na styku arkuszy; opakowania kartonowe są pokryte folią stretch w 2 warstwach na wierzchu i przymocowane taśmą z logo firmy |
| Skład | pięciowarstwowy karton, folia stretch, taśma klejąca z logo |
| Szerokość, mm | od 500 do 2 500 |
| Wysokość mm | od 500 do 2 500 |
| Waga brutto, kg | do 100 |
