Brama garażowa segmentowa RSD01
Garażowe bramy segmentowe RSD01 Hybrid przeznaczone są do zamykania otworów o małych wymiarach (szerokość od 2 250 do 3 500 mm, wysokość od 2 030 do 2 840 mm) w garażach i pomieszczeniach technicznych. Konstrukcję opartą na niskim typie prowadzenia można zainstalować w pomieszczeniach o minimalnych węgarkach i nadprożu (od 85 mm). W przypadku braku nadproża i węgarków w pomieszczeniu stosuje się wbudowane (tunelowe) mocowanie. Bramy garażowe segmentowe RSD01 Hybrid są idealne do zastosowania w indywidualnej konstrukcji. Mają szeroką gamę rozwiązań kolorystycznych i projektowych. Konstrukcja bramy garażowej segmentowej jest efektywna termicznie (niezawodnie uszczelnia otwór), jest trwała, łatwa w montażu i ma długą żywotność.
Bramy garażowe segmentowe serii RSD01 posiadają prostą konstrukcję i są przeznaczone do zastosowania w małych otworach garażowych. Ich montaż jest łatwy i szybki (około 2 godzin). Montaż bram garażowych posiada minimalne wymagania dotyczące parametrów otwierania bramy. Brama garażowa segmentowa RSD01 posiada unikatowy system sprężyn naciągowych zapewniających równowagę skrzydła bramy - nowoczesne rozwiązanie oferowane przez DoorHan.
Obszary aplikacji

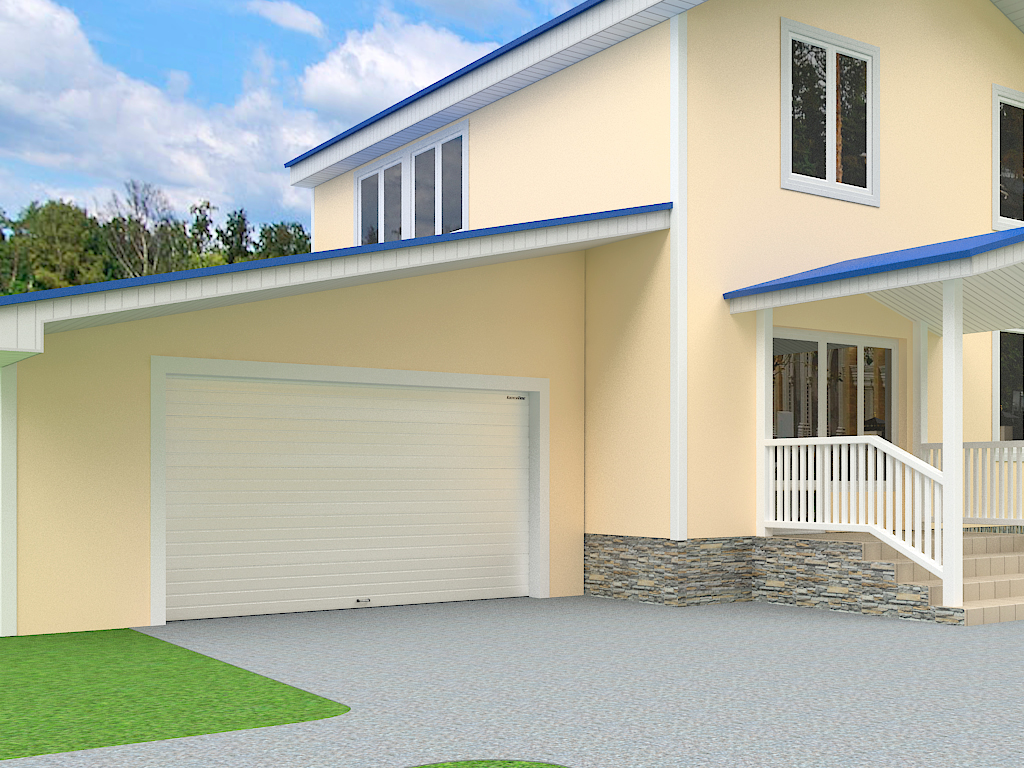

Budownictwo prywatne - garaże

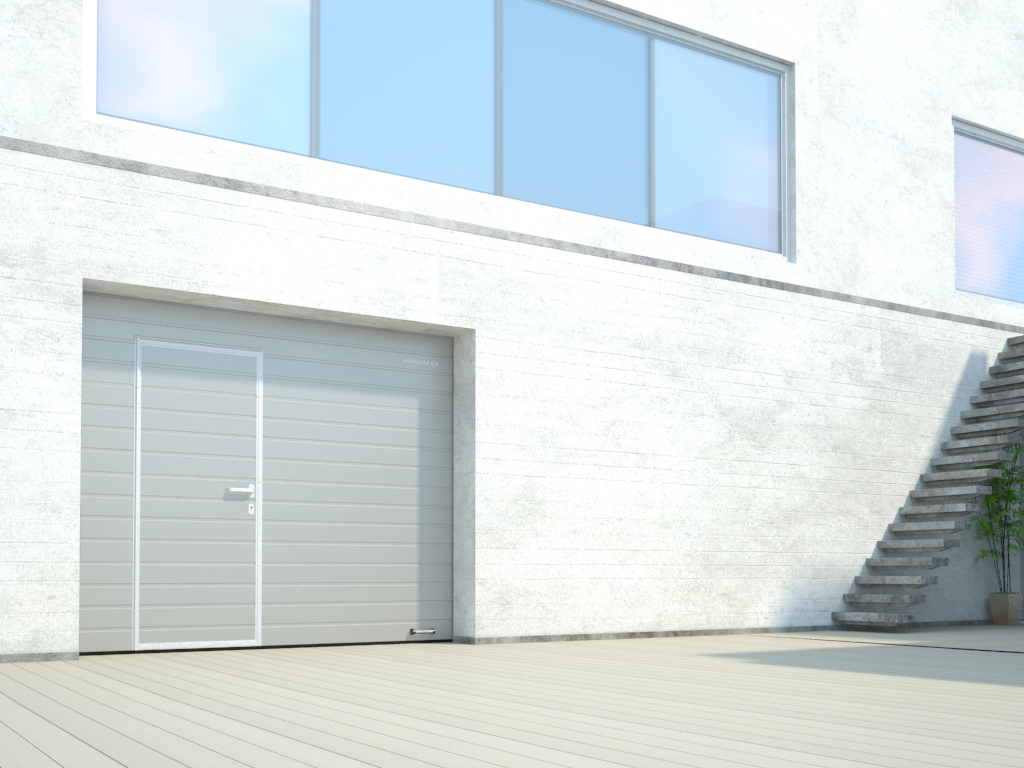

Budownictwo prywatne - garaże z indywidualnym wejściem

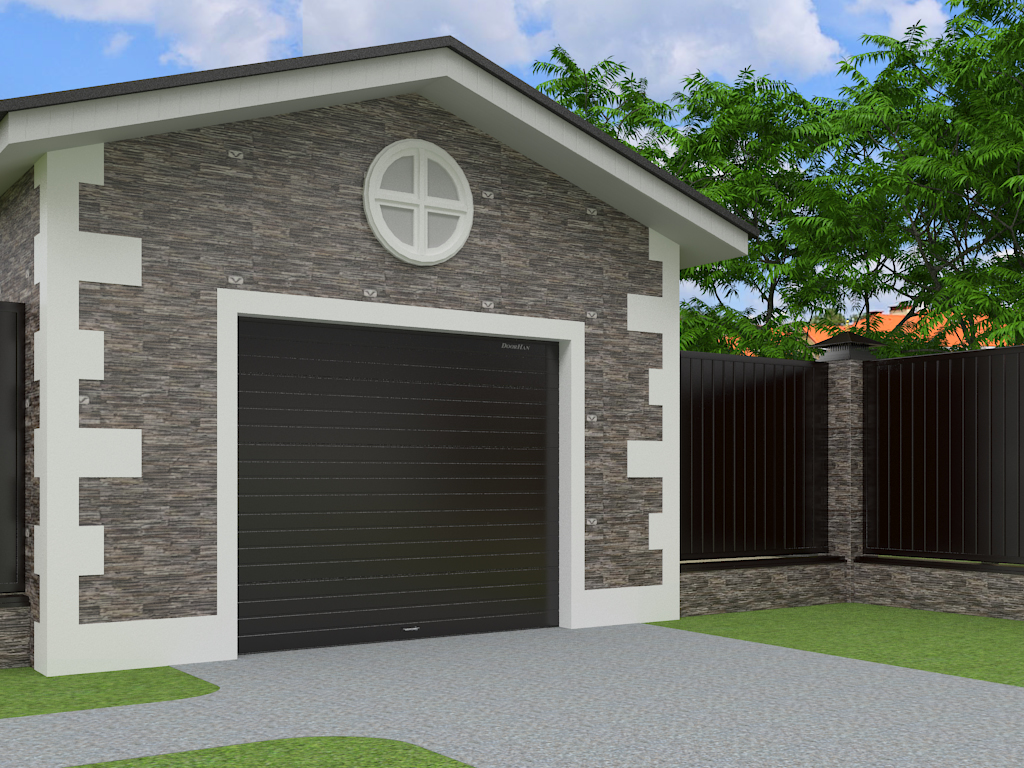

Budownictwo prywatne - pomieszczenia gospodarcze
Zalety
1
Naprawdę ciepła brama,
bez «mostka zimna»,
niezawodne uszczelnienie na całym obwodzie,
idealna do wszystkich strefach klimatycznych
2
Duży wybór
wykonania połaci bramy,
więcej niż 100 opcji w katalogu rozwiązań projektowych
3
100% produkcji Europejskiej
Brama całkowicie wykonana w Europie
dla Europejczyków
4
Niezawodna
opracowana przez lata
konstrukcja
Design
Panele warstwowe - typy powierzchni
Stucco
Woodgrian
Gładka
Microrib
Panele warstwowe - rodzaje przetłoczeń
S-line
D-line
M-line
T-line
W-line
C-line
Panele warstwowe - rodzaje oklein
Winchester
Złoty dąb
Ciemny dąb
Bagienny dąb
Mahoń
Szara Satyna
Panele warstwowe - kolory standardowe
RAL 9010 (Biały)
RAL 9016 (Biały)
RAL 9006 (Srebrny)
RAL 7040 (Popielaty)
RAL 9007 (Szary)
RAL 7016 (Antracyt)
RAL 9005 (Czarny)
RAL 3000 (Czerwony)
RAL 5005 (Niebieski)
RAL 6009 (Zielony)
RAL 8014 (Brązowy)
DB703 (Łupkowy)
Panele warstwowe - kolory niestandardowe
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.
Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.
Budowa
-
Płaskownik stalowy z górną uszczelką wielokomorową
- Boczne uszczelko wielokomorowe
-
Dolny wpuszczony profil stalowy z separacją termiczną i dolną uszczelką
-
Górny wspornik regulowany z uchwytem rolki
-
Zawias boczny z regulowanym uchwytem rolki
-
Górny wspornik z uchwytem rolki
-
Zawias środkowy
-
Prowadnica pionowa
-
Prowadnica pozioma
-
Prowil C zamykający prowadnice poziome
-
Skrzydło bramy z płyty warstwowej
-
Konsola z podwójnym kołem pasowym
-
Wspornik L do montażu sufitowego
-
Uchwyt (opcja)
-
Rygiel (opcja)
-
Sprężyna naciągowa
Wymiary otworu
| Parametr | Wskaźnik |
|---|---|
| Szerokość otworu, mm | 2 250 - 3 500 |
| Wysokość otworu, mm | 2 030 - 2 840 |
| Nadproże, mm | od 85 |
| Węgarki, mm | od 85 |
Tabela rozmiarów
Wysokość, mm |
||||||||
| 2840 | ||||||||
| 2680 | ||||||||
| 2530 | ||||||||
| 2470 | ||||||||
| 2280 | ||||||||
| 2150 | ||||||||
| 2030 | ||||||||
| 2250 | 2375 | 2500 | 2750 | 3000 | 3250 | 3500 | ||
Szerokość, mm |
||||||||
Przygotowanie obiektu budowlanego
Aby wykonać pomiar niezbędnych wskaźników wystarczy miara i poziomica. Wszystkie pomiary są wykonywane w pomieszczeniu. Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:
H - wysokość otworu (odległość od podłogi do góry otworu);
B - szerokość otworu (odległość od lewej do prawej krawędzi otworu);
h - nadproże (odległość od górnej krawędzi otworu do sufitu) min 85 mm;
b1 / b2 - lewa / prawa przestrzeń boczna (odległość od odpowiadającej krawędzi otworu do przeszkody) min. 85 mm;
L - głębokość pomieszczenia.
Podczas pomiaru H i B największy rozmiar przyjmuje się jako ostateczny rozmiar. Przy pomiarze h, b1, b2 i L przyjmuje się najmniejszą wartość.
Różnica w poziomie posadzki na całej szerokości otworu nie może przekraczać 10 mm. Posadzka powinna być monolityczna i trwała. Konieczne jest zapewnienie ekspozycji płaszczyzny montażowej (ściany i nadproża). Podstawa pod prowadnice powinna być monolityczna i trwała, przy braku zlicowanej i trwałej powierzchni potrzebne jest wykonanie dodatkowej podkonstrukcji.
Sposoby instalacji
Montaż natynkowy
System prowadnic montowany na ścianach, system balansujący w nadprożu od strony wewnętrznej otworu.

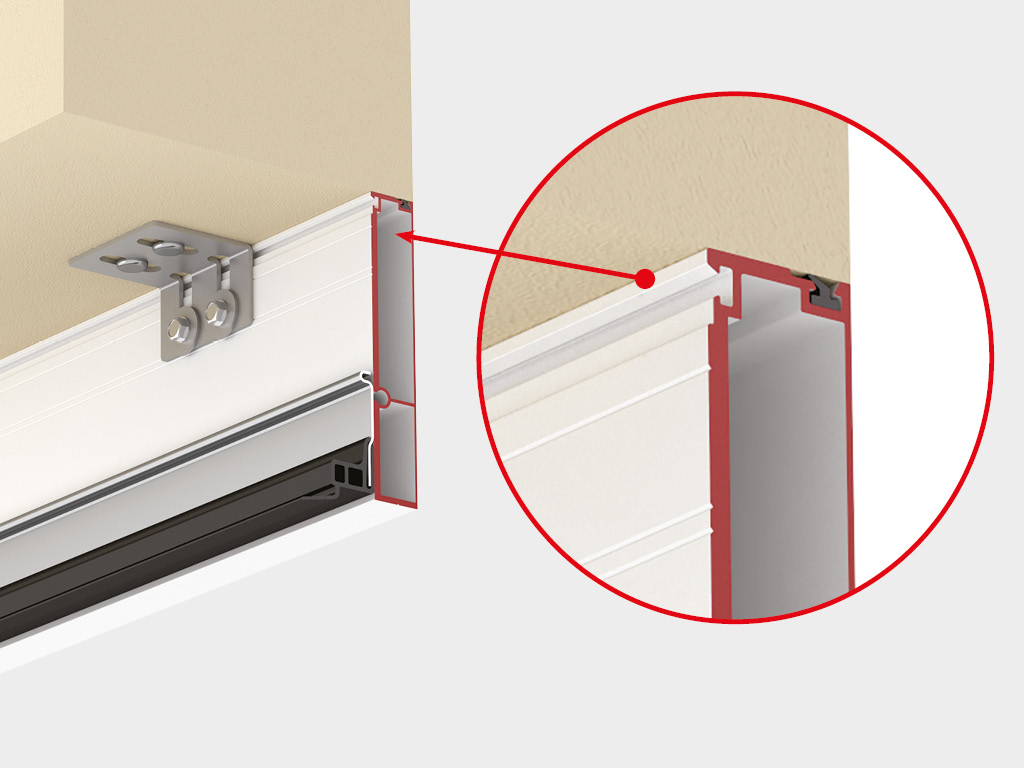

Montaż wbudowany
Wbudowany montaż (w przypadku braku nadproża). Obudowa nośna jest instalowany od końca do końca z otworem. Na nim zamontowany jest system prowadnic. System regulowanych wsporników pozwala na wyrównanie nierówności ścian. Obudowa nośna ma estetyczny wygląd, dostępna w 2 kolorach - RAL 9003 (Biały) i RAL 8014 (Brązowy).

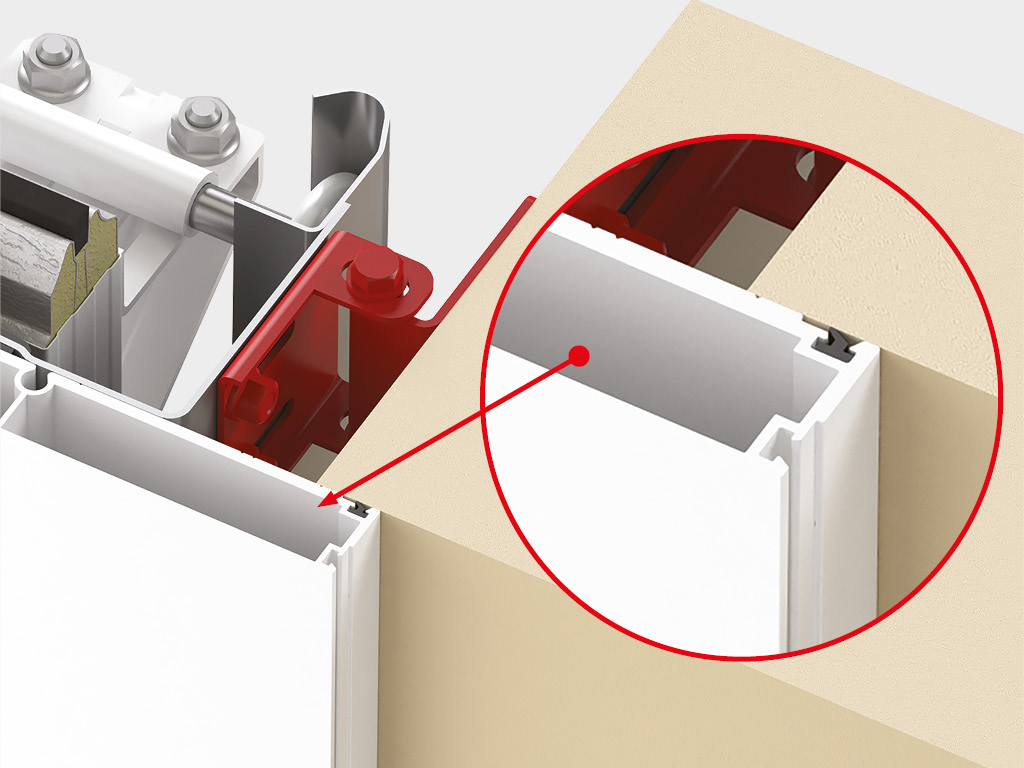

Montaż wbudowany
Wbudowany montaż na zakładkę z otworem (w przypadku braku węgarków). Obudowa nośna nakłada się (20 mm) z otworem. Na nim zamontowany jest system prowadnic. System regulowanych wsporników pozwala na wyrównanie nierówności ścian. Obudowa nośna ma estetyczny wygląd, dostępna w 2 kolorach - RAL 9003 (Biały) i RAL 8014 (Brązowy).
Standardowe rozwiązania projektowe
Niskie prowadzenie
| Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
|---|---|
| H, mm Wysokość otworu | H |
| h, mm Wysokość nadproża | h ≥ 100; (h ≥ 130 podczas korzystania z napędu sufitowego) |
| B, mm Szerokość otworu | B |
| A, mm Wysokość podstawy narożnej | H + 54 |
| A1, mm Wysokość pionowej prowadnicy | A-552 |
| E, mm Długość poziomych prowadnic | H + 440 |
| S, mm Minimalna przestrzeń boczna | 100 |
| P, mm Powierzchnia napędu sufitowego | H + 1 185 |
| n, mm Światło otworu w pozycji otwartej | H - 230 (bez napędu); H - (40÷60) (z napędem sufitowym) |
Podstawowe wyposażenie
Skrzydło bramy
Z energooszczędnych płyt warstwowych o grubości 40 mm z okuciami bocznnymi oraz zestawem zawiasów.
Zestaw prowadnic i kątowych stojaków.
Stal o grubości 2 mm ma zwiększony współczynnik bezpieczeństwa, ma wszystkie perforacje niezbędne do instalacji.
Pudełko z zestawem montażowym.
Do montażu, dokumentacją produktu i instrukcją montażu.
Zestaw prowadnic
Ze stali o grubości 1,5 mm mają zwiększoną wytrzymałość, posiadają wszystkie niezbędne perforacje do montażu.
Ocynkowane sprężyny naciągowe
Zaprojektowany na 15 000 cykli, zapewnia trwałość konstrukcji bramy.
Dodatkowe wyposażenie
Sterowanie
Napęd elektryczny
Możliwość automatyzacji napędu bramy i systemów bezpieczeństwa (patrz rozdział "Automatyka").

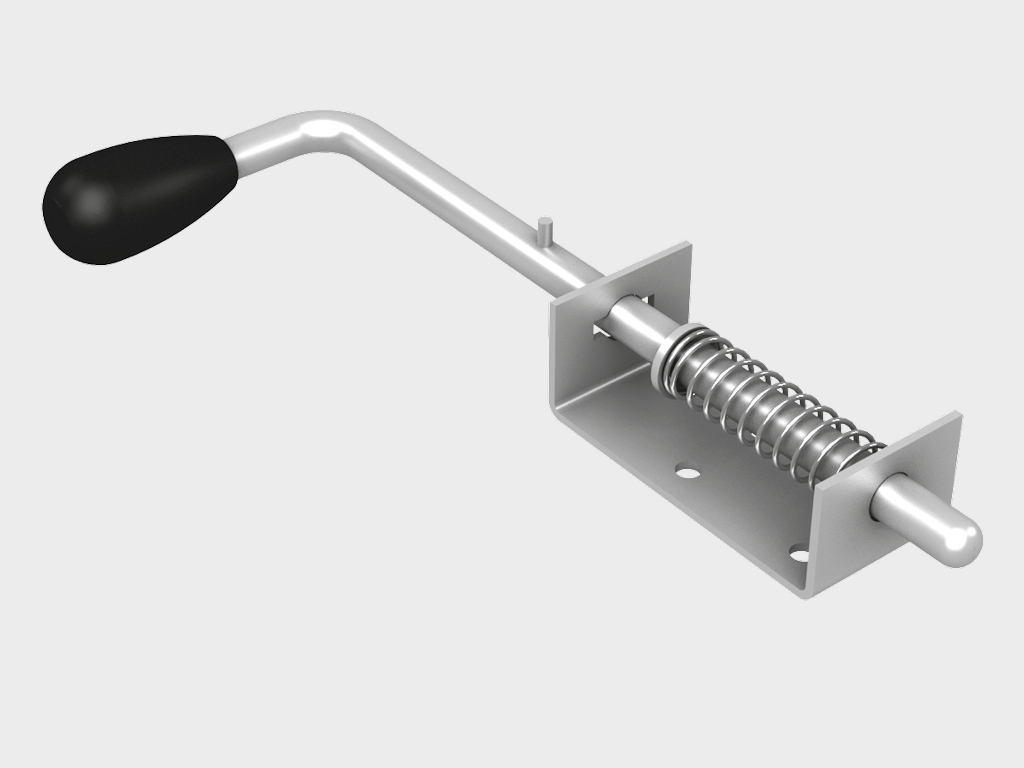

Rygiel wewnętrzny
Umożliwia zablokowanie skrzydła z wnętrza obiektu. Charakteryzuje się prostotą i niezawodnością.
Uchwyty
Bramy garażowe segmentowe DoorHan mogą być wyposażone w specjalne uchwyty do ręcznego otwierania bramy.
Uchwyt chromowany
R020

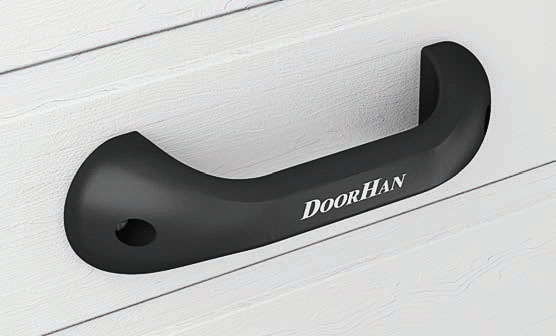

Uchwyt wystający
DH25130LG
Uchwyt wewnętrzny
DHF11

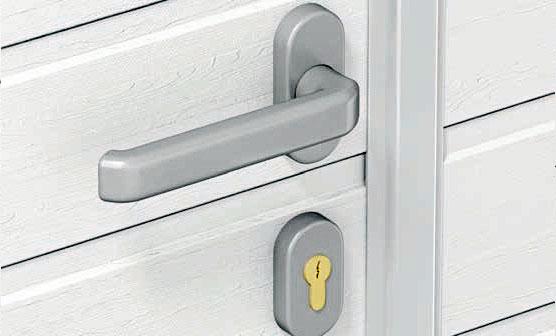

Klamka drzwi przejściowych ze stali nierdzewnej z zamkiem patentowym
25148-2N
Zamki
Mechaniczne blokady automatycznie blokują skrzydło bramy po zamknięciu. Zamki do bram garażowych serii RSD01 mają unikalny design i solidną konstrukcję.
Zamek jednostronny chromowany
25050K
Zamek jednostronny plastikowy
25136K

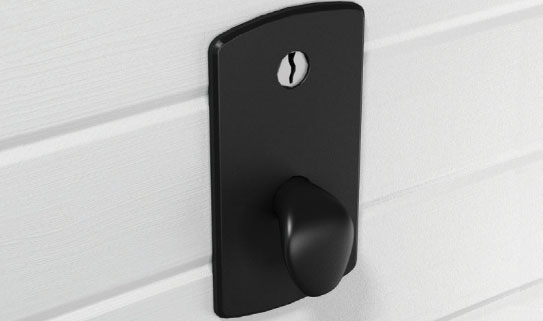

Zamek jednostronny plastikowy
pionowy

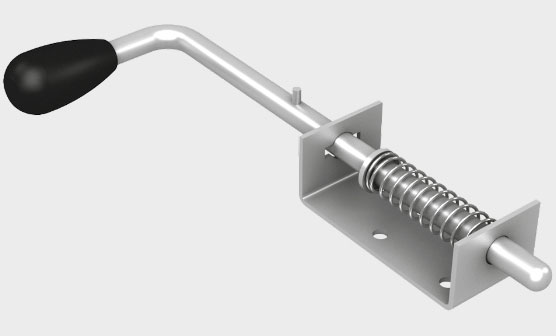

Rygiel wewnętrzny
SPVY023
Panele aluminiowe - rodzaje wypełnień
Przeszklone panele wykonane są ze specjalnych aluminiowych profili, które zapewniają taką samą stabilność jak standardowe panele bramowe ze stali i poliuretanu i mogą być łatwo łączone ze standardowymi panelami. Oferujemy bramy garażowe o standardowym przeszkleniu, pełnym przeszkleniu i przeszkleniu zespolonym.
Panel panoramiczny z listwą przyszybową i jednokomorowym pleksiglasem lub poliwęglanem odpornym na uderzenia
Panel panoramiczny z jedną warstwą pleksiglasu albo poliwęglanu odpornego na uderzenia. Oszklone z wykorzystaniem listwy
Panel panoramiczny z listwą przyszybową i wentylacyjną kratką aluminiową
Właściwości paneli aluminiowych
– Dostępna wysokość - od 370 do 650 mm
– Standarowy kolor ramy aluminiowej - srebrny
– Standarowy kolor ramy aluminiowej - srebrny
Okna
Naturalne doświetlenie obiektu zapewnią atrakcyjne okna DoorHan wypełnione odpornym na uderzenia szkłem. Okna mogą być wykonane w ramie stalowej oraz plastikowej do wbudowania w pancerz garażowych bram segmentowych. Dzięki specjalnej konstrukcji okienko szczelnie przylega do pancerza bramy i tym samym nie występuje zamarzanie oraz unika się strat ciepła na obwodzie okienka.
Okna w ramie plastikowej
Okno szerokie 635x335
DH85603P
Okno wąskie 588x181
DH85602P
RAL 9004 (Czarny)
Okna w ramie stalowej
Okno ze stali nierdzewnej z podwójnym akrylem
310x310 - 310310ST
230x230- 230230ST
Okno okrągłe 360mm
DH-WR360K
RAL 7001 (Srebrny)
Okna w ramie plastikowej
Okno 532x344
RAL 8014 (Brązowy)
RAL 9003 (Biały)
Ciemny Dąb
Złoty Dąb
Specyfikacja techniczna
| Parametr | Znaczenie | Uwaga: |
|---|---|---|
| Odporność na przenoszenie ciepła płótna, m² * ° C / W, klasa (GOST 31174) | 1,13 (A) | wartość zależy od wielkości bramki, wskazanej dla wielkości bramy 3 500 x 3 000 mm |
| Izolacja akustyczna, dB, klasa (GOST 31174) | 24 (A) | |
| Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) | 460 (B) | |
| Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż | 25 000 | |
| Ręczna siła otwierania i zamykania, N, nie więcej niż | 150 | |
| Granica wodoodporności przy spadku ciśnienia, Pa (GOST 31174) | 250 | |
| Przepuszczalność powietrza w objętości, m³ / m² * h (GOST 31174) | 4.9 | |
| Masa skrzydła bramy garażowej, kg / m² | 11.6 | dokładna wartość zależy od wielkości paneli użytych do budowy bramy garażowej |
Warunki eksploatacji produktu
-
Sekcje skrzydła bramy garażowej muszą poruszać się płynnie wzdłuż prowadnic, a same bramy muszą być zrównoważone, tj. ich ciężar powinien być kompensowany momentem obrotowym sprężyn.
-
Ręczne otwieranie i zamykanie bramy garażowej odbywa się tylko za pomocą uchwytu.
-
Podczas ręcznego otwierania i zamykania bramy garażowej nie używaj nadmiernej siły. Ostre szarpnięcia podczas otwierania i zamykania bramy garażowej są zabronione.
-
Upewnij się, że ludzie i zwierzęta nie przebywają w obszarze bramy garażowej podczas pracy.
-
Jazda pod ruchomym skrzydłem bramy garażowej jest surowo zabroniona. Może to spowodować obrażenia, oraz uszkodzenie bramy.
-
Nie narażaj bramy garażowej na uderzenia i nie utrudniaj jej swobodnego ruchu podczas otwierania i zamykania.
-
Nie zanieczyszczaj prowadnic i rolek; może to prowadzić do zakłóceń w płynnym działaniu, a w przypadku napędu elektrycznego może to prowadzić do jego przeciążenia i awarii.
-
Upewnij się, że w trakcie ruchu skrzydła nie ma żadnych obcych przedmiotów ani gruzu. Ich obecność może prowadzić do skrzywienia i zakleszczenia skrzydła bramy garażowej.
Certyfikaty i deklaracje
Certyfikat zgodności
Dodatkowe informacje
Zaleca się przechowywanie paneli garażowych w ich oryginalnym opakowaniu na płaskiej powierzchni. Przechowywanie paczek z panelami garażowymi zaleca się nie więcej niż 6 miesięcy od momentu produkcji w magazynach typu zamkniętego lub pod zadaszeniem. Panele garażowe należy chronić przed wilgocią, a zimą przed śniegiem i zanieczyszczeniami. Konieczne jest, aby chronić je przed bezpośrednim działaniem promieni słonecznych, opadów atmosferycznych i kurzu. Panele garażowe należy przechowywać w pozycji poziomej.
Opakowanie
| Pakowanie w karton | Charakterystyka opakowania |
|---|---|
| Opis | system prowadnic i osłona segmentowej bramy garażowej mają sztywne połączenie kartonu i styropianu owiniętego folią rozciągliwą; zespół do montażu jest zapakowany w pudełko z tektury falistej i uszczelniony folią opakowaniową; wszystkie paczki są zaopatrzone w naklejki informacyjne zawierające informacje o zamówieniu, a także logo firmy |
| Skład | tektura pięciowarstwowa, tworzywo piankowe, folia stretch, taśma samoprzylepna |
| Szerokość, mm | od 500 do 800 |
| Wysokość, mm | 300 do 500 |
| Długość, mm | od 2 100 do 3 600 |
| Masa brutto, kg | do 100 |
| Ilość w paczce | opakowanie ochronne - od 3 do 5 paneli; pakowanie prowadnic - 1 system prowadnic; sprzęt do pakowania - 1 pudełko z kompletem |
