Bramy segmentowe garażowe RSD02

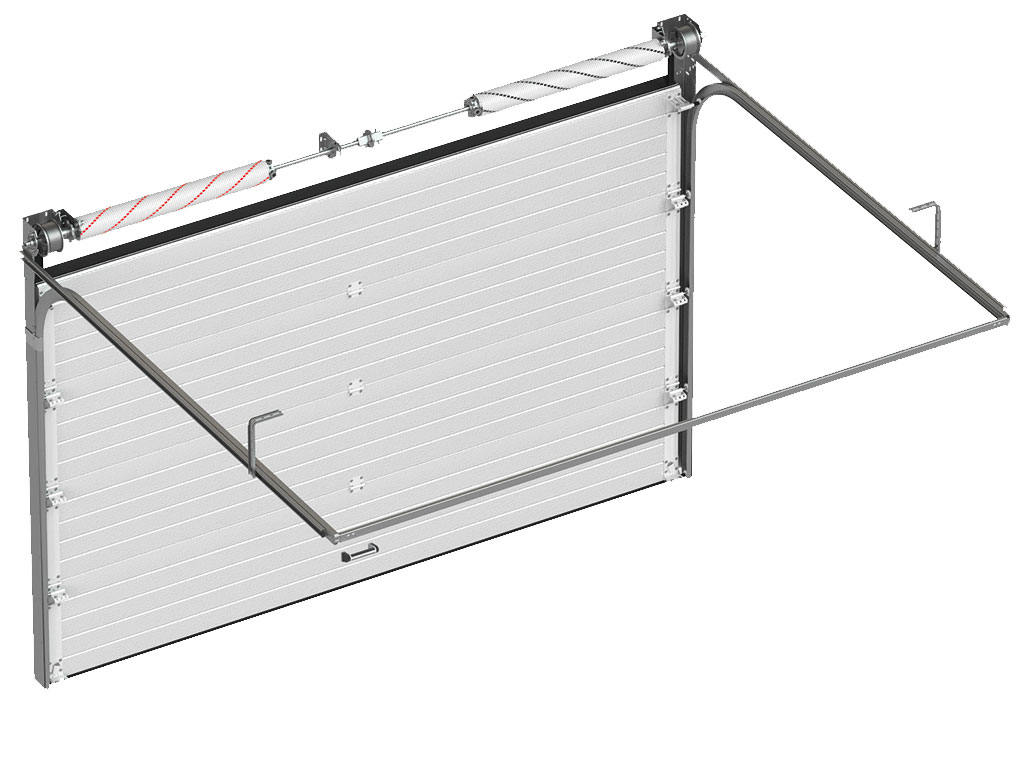

Brama garażowa segmentowa RSD02

Bramy garażowe segmentowe serii RSD02 przeznaczone są do montażu w otworach zarówno małych, jak i średnich. Mogą być instalowane w pomieszczeniach z nadprożem o wysokości 150 mm i odległościach bocznych (od krawędzi otworu do ściany) od 120 mm. Specjalnie zaprojektowana konstrukcja i różnorodne typy prowadzeń umożliwiają zestawienie tej serii bram garażowych w pomieszczeniach o różnych cechach architektonicznych. Wymiary otworu: szerokość - od 2 000 do 6 000 mm; wysokość - od 1 800 do 3 080 mm. Bramy garażowe segmentowe mogą być wyposażone w drzwi przejściowe osadzone w skrzydle bramy.

Bramy garażowe segmentowe firmy DoorHan
Garażowe bramy segmentowe serii RSD02 są zaprojektowane jako klasyczne bramy segmentowe stosowane dla większości typów garaży - małych, średnich i dużych rozmiarów. Bramy panelowe przeznaczone są do intensywnego użytkowania. Duża możliwość kombinacji paneli pozwala na dostosowanie wyglądu bramy garażowej pod styl stolarki okiennej oraz drzwiowej. Dodatkowym atutem jest możliwość instalacji okien doświetlających oraz drzwi przejściowych. Brama garażowa serii RSD02 posiada unikatowy system sprężyn skrętnych zapewniających równowagę skrzydła bramy - nowoczesne rozwiązanie oferowane przez DoorHan.

Obszary aplikacji

Budownictwo prywatne - garaże
Bramy garażowe segmentowe do garażu ogrzewanego
Budownictwo prywatne - garaże z indywidualnym wejściem
Bramy garażowe segmentowe z furtką marki DoorHan
Budownictwo prywatne - pomieszczenia gospodarcze
Bramy garażowe segmentowe dla pomieszczeń gospodarczych i komórek lokatorskich

Zalety

1

Naprawdę ciepła brama,
bez «mostka zimna»,
niezawodne uszczelnienie na całym obwodzie,
idealna do wszystkich strefach klimatycznych
Bramy garażowe segmentowe ocieplane
2

Duży wybór
wykonania połaci bramy,
więcej niż 100 opcji w katalogu rozwiązań projektowych
Bramy garażowe podnoszone do góry dostępne w wielu wariantach kolorystycznych
3

100% produkcji Europejskiej
Brama całkowicie wykonana w Europie
dla Europejczyków
Bramy garażowe segmentowe na dwa stanowiska
4

Niezawodna
opracowana przez lata
konstrukcja
Bramy garażowe na wymiar

Design

Panele warstwowe - typy powierzchni

Panel bramowy z powierzchnią Stucco
Stucco
Panel bramowy z powierzchnią Woodgrian
Woodgrian
Panel bramowy z powierzchnią Gładką
Gładka
Panel bramowy z powierzchnią Mikroprofilowaną
Microrib

Panele warstwowe - rodzaje przetłoczeń

Panel garażowy w tłoczeniu wąskim S-line
S-line
Panel garażowy w tłoczeniu wąskim D-line
D-line
Panel garażowy w tłoczeniu szerokim M-line
M-line
Panel garażowy w tłoczeniu wysokim T-line
T-line
Panel garażowy w tłoczeniu W-line
W-line
Panel garażowy w tłoczeniu kaseton C-line
C-line

Panele warstwowe - rodzaje oklein

Okleina PVC Winchester
Winchester
Okleina PVC Złoty Dąb
Złoty dąb
Okleina PVC Ciemny Dąb
Ciemny dąb
Okleina PVC Wenge Bagienny dąb
Bagienny dąb
Okleina PVC Mahoń
Mahoń
Okleina PVC Szary Satynowy
Szary Satynowy

Panele warstwowe - kolory standardowe

RAL-9010 Biały

RAL 9010 (Biały)

RAL-9016 Biały

RAL 9016 (Biały)

RAL-9006 Srebrny

RAL 9006 (Srebrny)

RAL-7040 Popielaty

RAL 7040 (Popielaty)

RAL-9007 Szary

RAL 9007 (Szary)

RAL-7016 Antracyt

RAL 7016 (Antracyt)

RAL-9005 Czarny

RAL 9005 (Czarny)

RAL-3000 Czerwony
RAL 3000 (Czerwony)
RAL-5005 Niebieski

RAL 5005 (Niebieski)

RAL-6009 Zielony

RAL 6009 (Zielony)

RAL-8014 Brązowy

RAL 8014 (Brązowy)

DB703 Łupkowy
DB703 (Łupkowy)

Panele warstwowe - kolory niestandardowe

RAL-Mapa
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.
Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

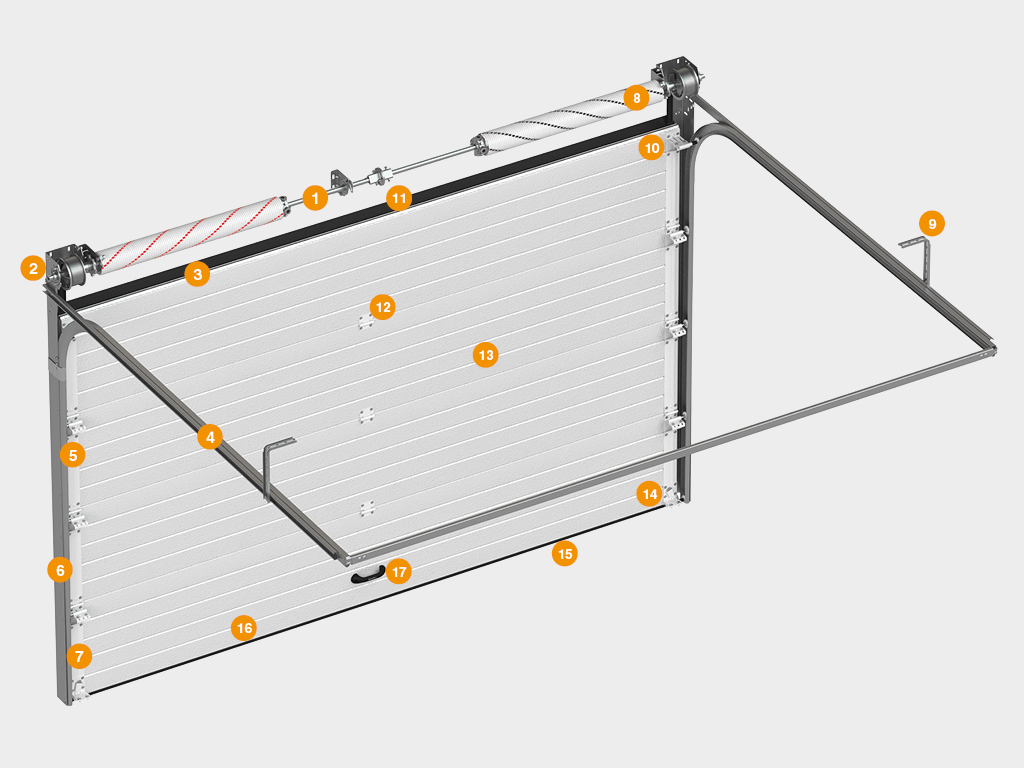

Budowa

  1. Balansujący mechanizm sprężynowy (sprężyna skrętna)
  2. Konsola w kształcie litery U
  3. Górny profil
  4. Pozioma prowadnica
  5. Zawias boczny z uchwytem rolki
  6. Pionowa prowadnica
  7. Okucie boczne z otworami montażowymi
  8. Zabezpieczenie przed pęknięciem sprężyny
  9. Wspornik L do montażu sufitowego
  10. Górna podpora z uchwytem rolki
  11. Górna uszczelka
  12. Zawias środkowy
  13. Skrzydło bramy z płyty warstwowej
  14. Rygiel (opcja)
  15. Dolna podpora z uchwytem rolki
  16. Dolny profil z uszczelką
  17. Uchwyt (opcja)
Bramy garażowe segmentowe części składowe bramy

Wymiary otworu

Parametr Wskaźnik
Szerokość otworu, mm 2 000 - 6 000
Wysokość otworu, mm 2 030 - 3 080
Nadproże, mm od 150
Węgarki, mm od 120

Tabela rozmiarów

Wysokość, mm
3080
2840
2680
2530
2470
2280
2150
2030
2000 2250 2375 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
Szerokość, mm

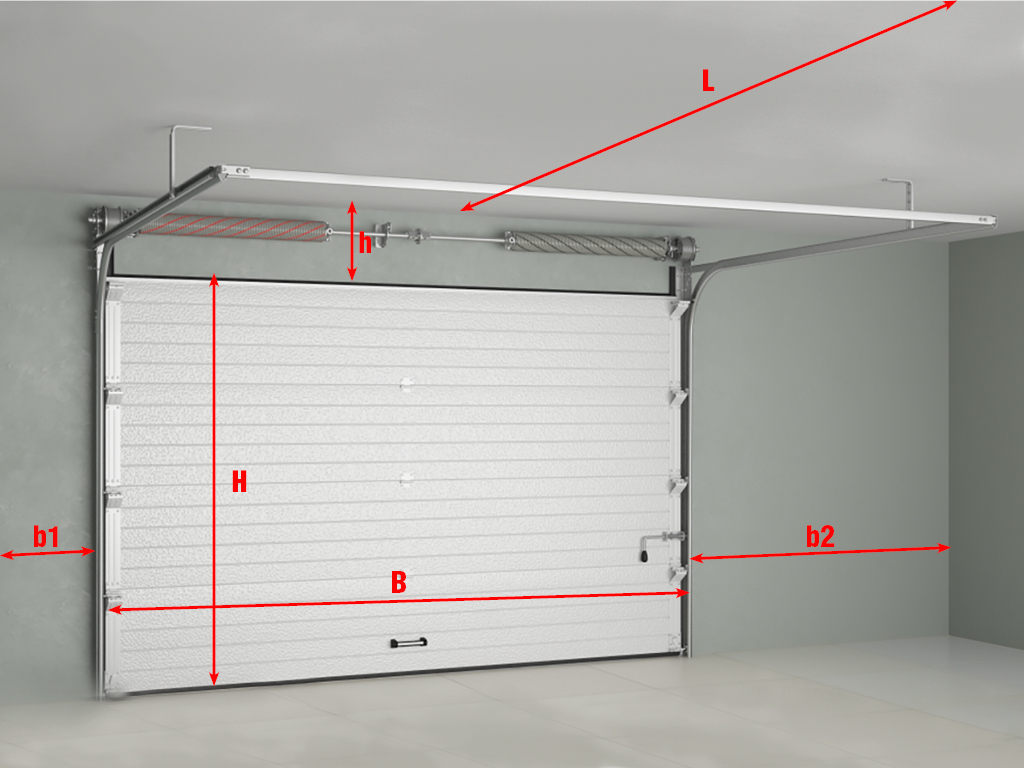

Przygotowanie obiektu budowlanego

Aby wykonać pomiar niezbędnych wskaźników wystarczy miara i poziomica. Wszystkie pomiary są wykonywane w pomieszczeniu. Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:

H - wysokość otworu (odległość od podłogi do góry otworu);
B - szerokość otworu (odległość od lewej do prawej krawędzi otworu);
h - nadproże (odległość od górnej krawędzi otworu do sufitu) min 150 mm;
b1 / b2 - lewa / prawa przestrzeń boczna (odległość od odpowiadającej krawędzi otworu do przeszkody) min. 120 mm;
L - głębokość pomieszczenia.

Podczas pomiaru H i B największy rozmiar przyjmuje się jako ostateczny rozmiar. Przy pomiarze h, b1, b2 i L przyjmuje się najmniejszą wartość.

Różnica w poziomie posadzki na całej szerokości otworu nie może przekraczać 10 mm. Posadzka powinna być monolityczna i trwała. Konieczne jest zapewnienie ekspozycji płaszczyzny montażowej (ściany i nadproża). Podstawa pod prowadnice powinna być monolityczna i trwała, przy braku zlicowanej i trwałej powierzchni potrzebne jest wykonanie dodatkowej podkonstrukcji.
Bramy garażowe segmentowe wymiary otworu

Sposoby instalacji

Przestrzeń boczna wymagana do montażu bramy garażowej
Montaż natynkowy
System prowadnic montowany na ścianach, system balansujący w nadprożu od strony wewnętrznej otworu.

Standardowe rozwiązania projektowe

Ultra niskie prowadzenie z bębnami z przodu
Ultra niskie prowadzenie z bębnami z przodu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 160
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej H + 54
Ab, mm Wysokość wału i osi bębna ≥ A + 59
A1, mm Wysokość pionowej prowadnicy A-552
A2, mm Wysokość poziomej szyny A-115
E, mm Długość poziomych prowadnic H + 440
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 245 (bez napędu); 40 ... 60 (z napędem sufitowym)

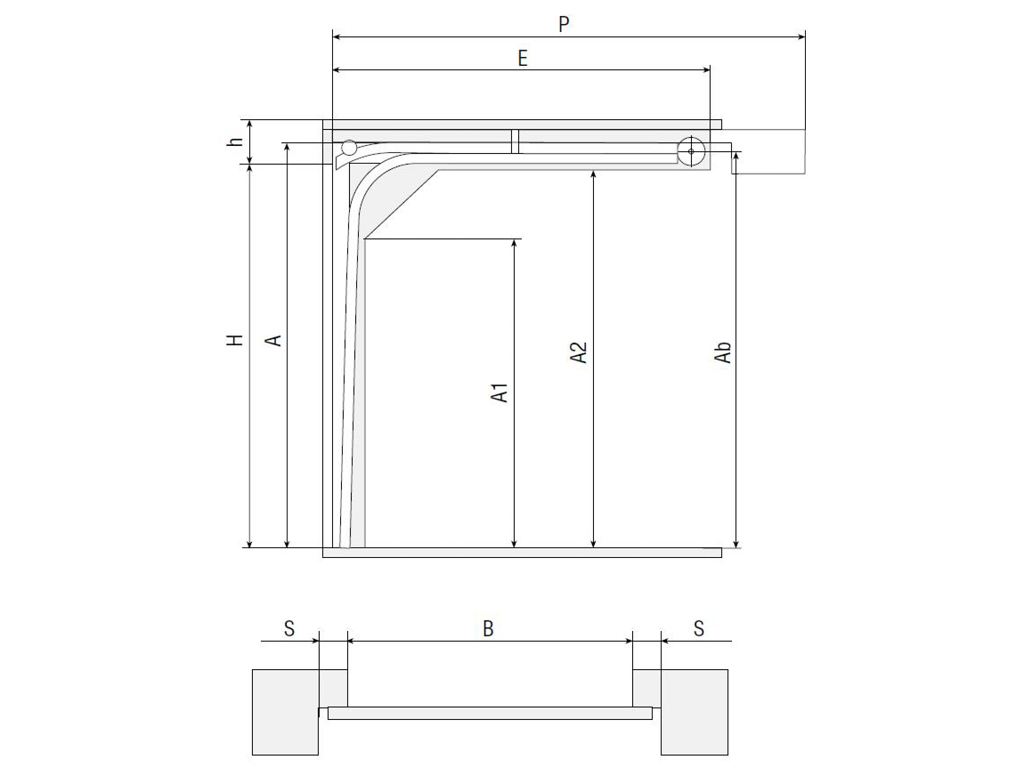

Niskie prowadzenie z bębnami z tyłu
Niskie prowadzenie z bębnami z tyłu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 150; h ≥ 180 (z napędem sufitowym)
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej przy h <170: H + 110; przy 150 ≤ h ≤ 170: H + h - 60
Ab, mm Wysokość wału i osi bębna przy h ≤ 170: H + 55; przy 150 ≤ h ≤ 170: H + h - 47
A1, mm Wysokość pionowej prowadnicy A-543
A2, mm Wysokość poziomej szyny A-106
E, mm Długość poziomych prowadnic H + 510
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 240 (bez napędu); 40 ... 60 (z napędem sufitowym)

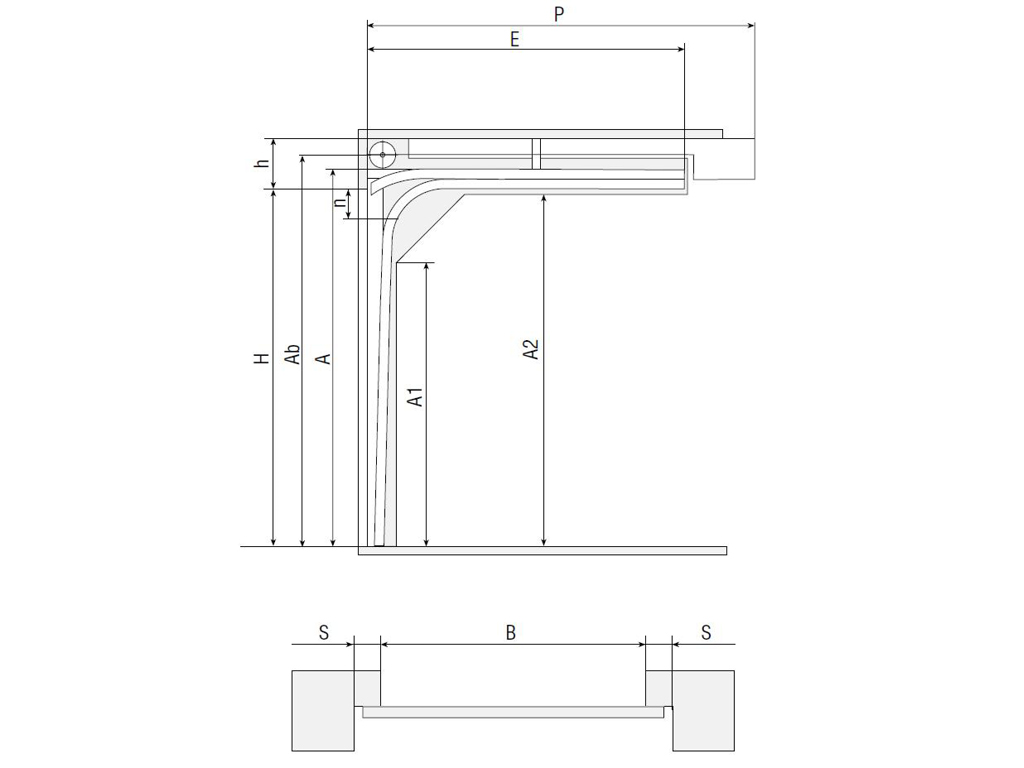

Niskie prowadzenie z bębnami z przodu
Niskie prowadzenie z bębnami z przodu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 230; h ≥ 260 (z napędem górnym)
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej H + 110
Ab, mm Wysokość wału i osi bębna ≥ A + 59
A1, mm Wysokość pionowej prowadnicy A-543
A2, mm Wysokość poziomej szyny A-106
E, mm Długość poziomych prowadnic H + 300
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 190 (bez napędu); 0 ... 10 (z napędem sufitowym)

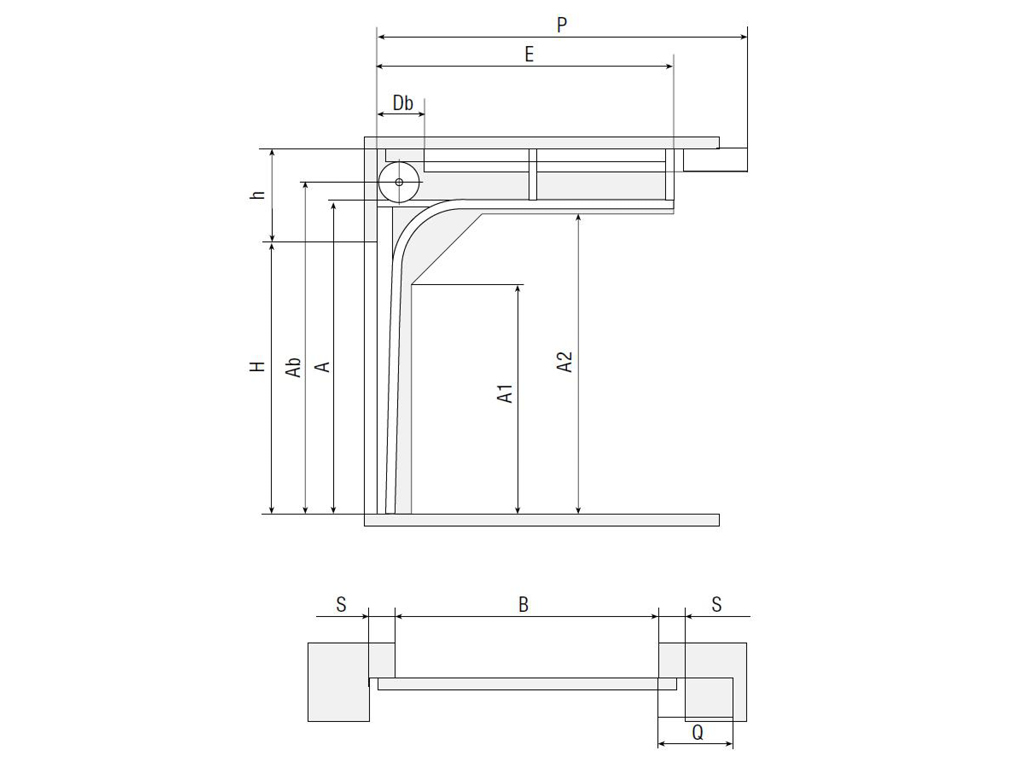

Standardowe prowadzenie
Standardowe prowadzenie
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża R381: h ≥ 420; R305: h ≥ 350
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej R381: H + 235; R305: H + 165
Ab, mm Wysokość wału i osi bębna A + 97
A1, mm Wysokość pionowej prowadnicy R381: A-580; R305: A-490
A2, mm Wysokość poziomej szyny A-110
E, mm Długość poziomych prowadnic R381: H + 200; R305: H + 250
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 060
Q, mm Obszar wału napędowego na wale 300

Podstawowe wyposażenie

Panele do bram garażowych
Skrzydło bramy garażowej
Z energooszczędnych płyt warstwowych o grubości 40 mm z okuciami bocznnymi oraz zestawem zawiasów.
Prowadnice do bram garażowych segmentowych wykonane są ze stali ocynkowanej
Zestaw prowadnic i kątowych stojaków.
Stal o grubości 2 mm ma zwiększony współczynnik bezpieczeństwa, ma wszystkie perforacje niezbędne do instalacji.
Części do bram garażowych

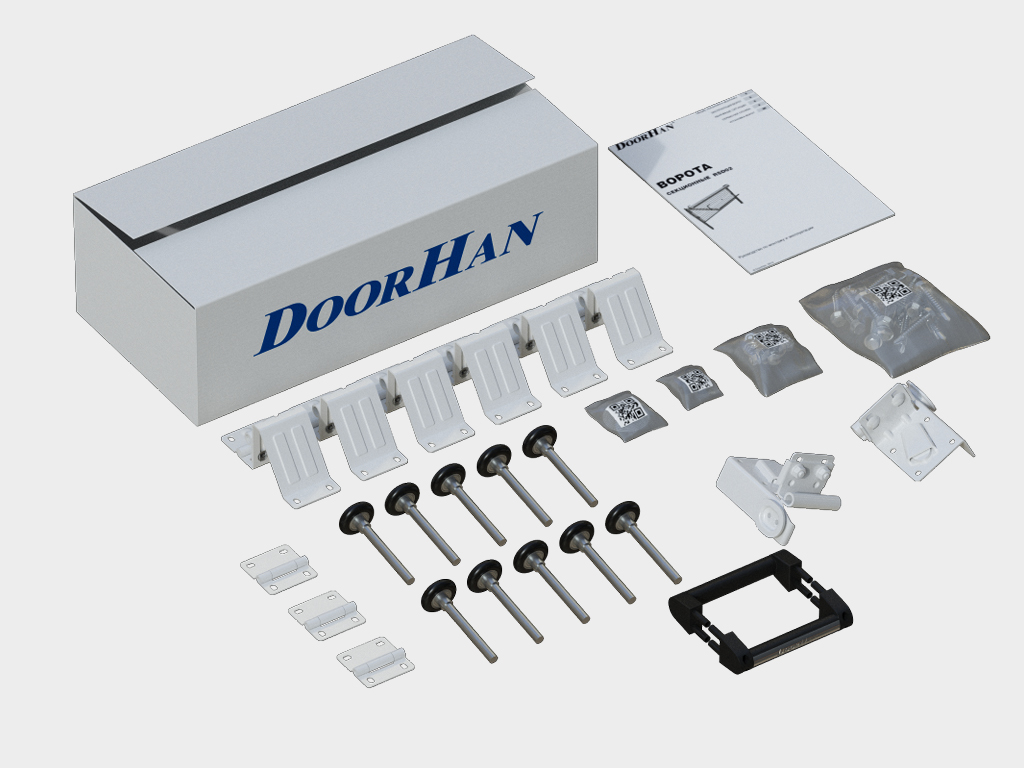

Pudełko z zestawem montażowym.
Do montażu, dokumentacją produktu i instrukcją montażu.
Zabezpieczenie przeciw pęknięciu sprężyn skrętnych w każdej bramie DoorHan znajduje się w standardzie

Zabezpieczenie przed pęknięciem sprężyn.
Blokuje wał, co zapobiega przypadkowemu upadkowi skrzydła.

Cynkowane sprężyny skrętne posiadają minimalnie 25000 cykli z możliwością zwiększenia ich żywotności

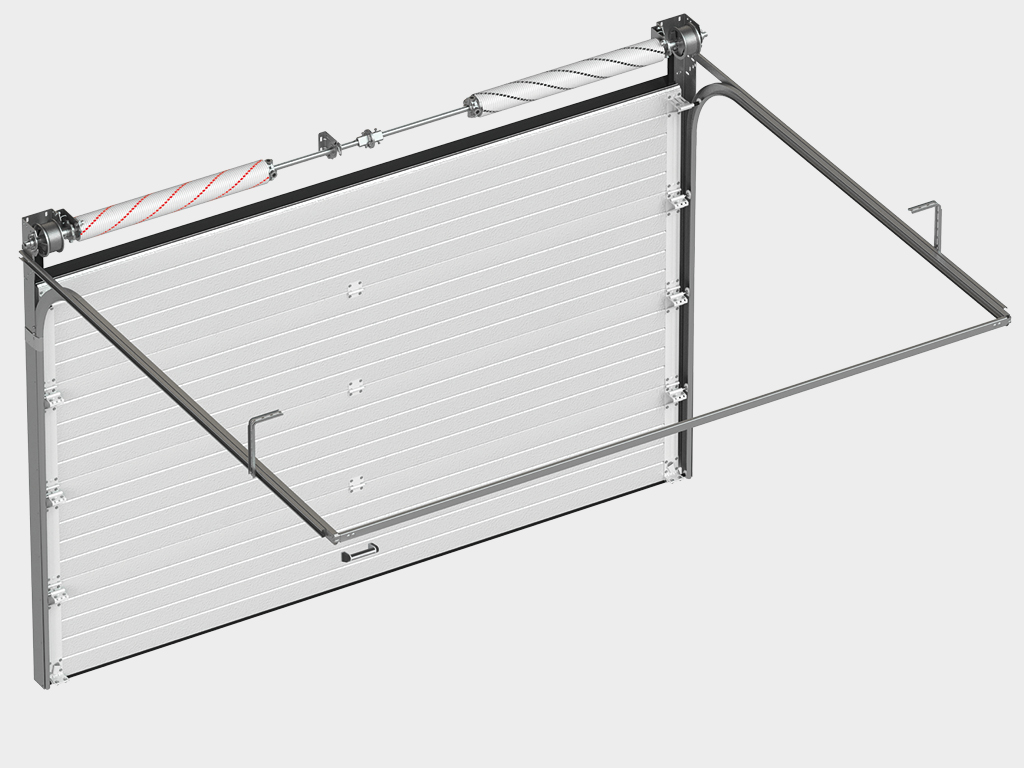

Mechanizm skrętny
Zaprojektowany na 25 000 cykli, zapewnia trwałość konstrukcji bramy garażowej.

Dodatkowe wyposażenie

Sterowanie

Bramy garażowe z napędem elektrycznym montowanym po środku otworu przy suficie

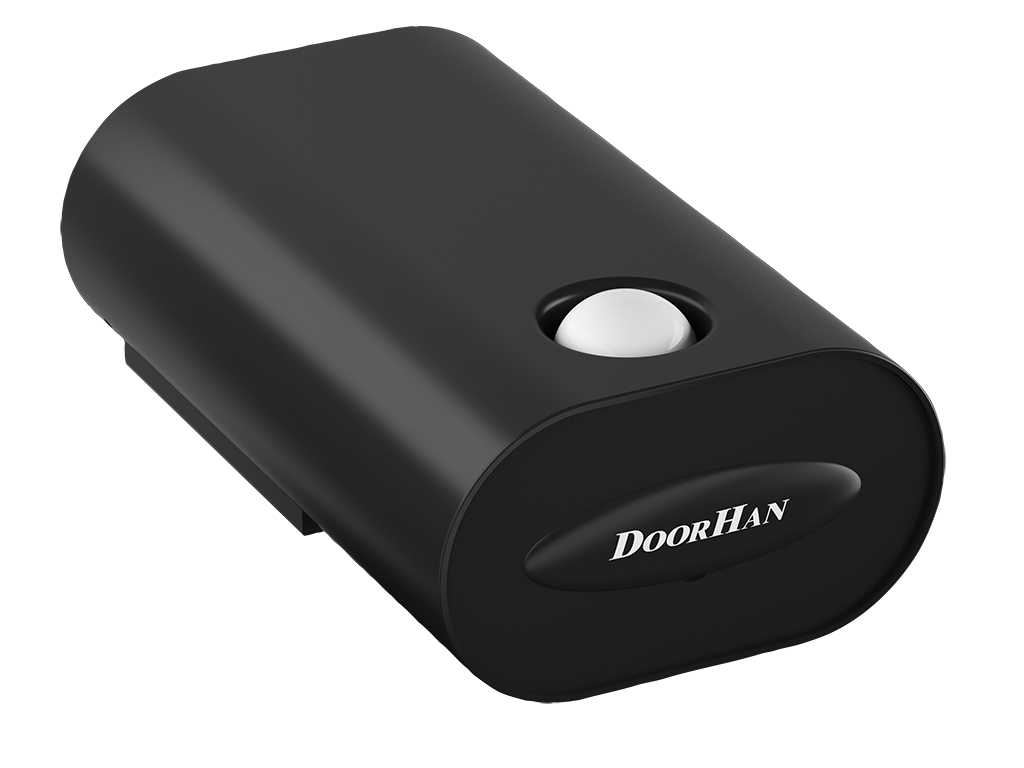

Napęd elektryczny
Możliwość automatyzacji napędu bramy i systemów bezpieczeństwa (patrz rozdział "Automatyka").

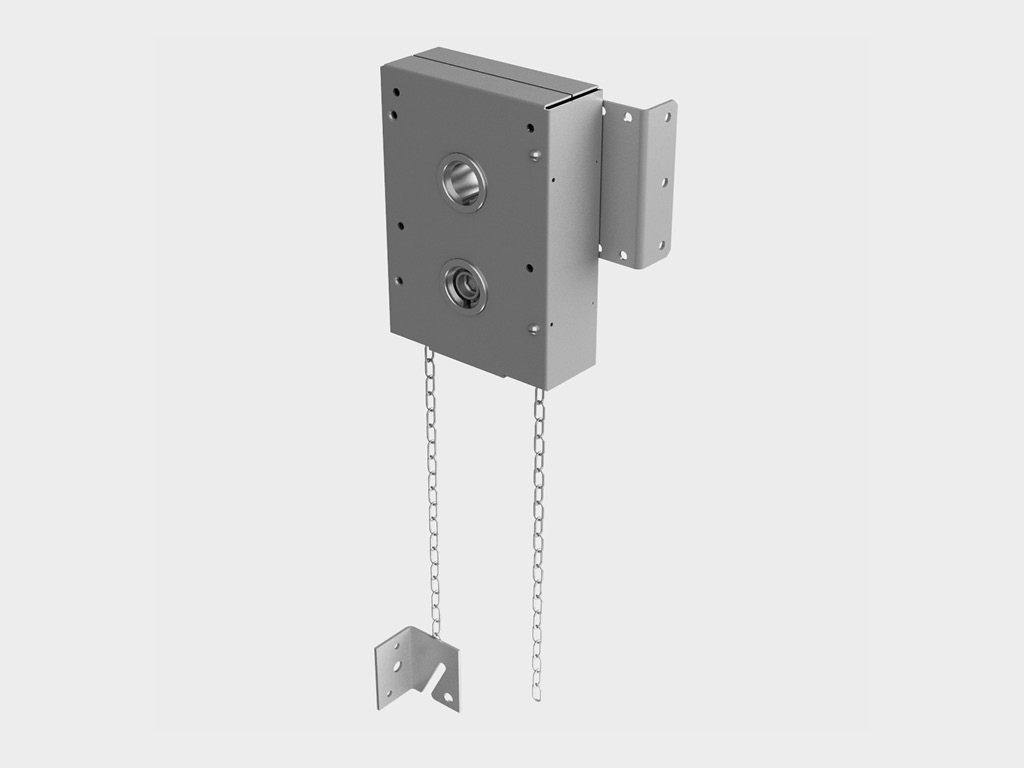

Bramy garażowe mogą być używane ręcznie za pomocą przekładni łańcuchowej
Ręczna przekładnia łańcuchowa
Instalowana na bramie segmentowej wszystkich typów podnoszenia, służy do ręcznego podnoszenia i opuszczania skrzydła bramy.
Rygiel sprężynowy do zabezpieczenia bramy garażowej
Rygiel wewnętrzny
Umożliwia zablokowanie skrzydła z wnętrza obiektu. Charakteryzuje się prostotą i niezawodnością.

Uchwyty

Bramy garażowe segmentowe DoorHan mogą być wyposażone w specjalne uchwyty do ręcznego otwierania bramy.
Uchwyt do podnoszenia bramy garażowej model R010
Uchwyt chromowany
R020
Uchwyt do podnoszenia bramy segmentowej model DH25130LG
Uchwyt wystający
DH25130LG

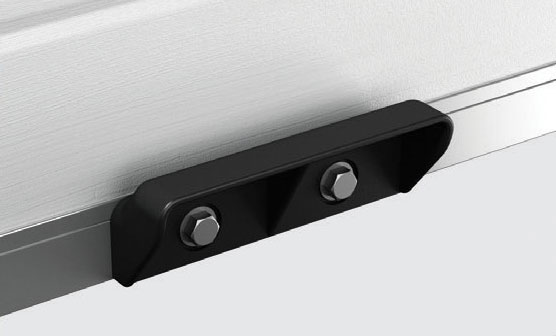

Uchwyt wewnętrzny do podnoszenia bramy garażowej model DHF11
Uchwyt wewnętrzny
DHF11
Klamka do drzwi przejściowych bramy garażowej model 25148-2N
Klamka drzwi przejściowych ze stali nierdzewnej z zamkiem patentowym
25148-2N

Zamki

Mechaniczne blokady automatycznie blokują skrzydło bramy po zamknięciu. Zamki do bram garażowych serii RSD02 mają unikalny design i solidną konstrukcję.
Zamek ryglujący bramę garażową model 25050K
Zamek jednostronny chromowany
25050K
Zamek ryglujący bramę segmentową model 25136K
Zamek jednostronny plastikowy
25136K
Zamek pionowy ryglujący bramę garażową segmentową
Zamek jednostronny plastikowy
pionowy
Rygiel wewnętrzny sprężynowy model SPVY023
Rygiel wewnętrzny
SPVY023

Drzwi przejściowe

Bramy garażowe segmentowe do pomieszczeń mieszkalnych mogą być dostarczane z drzwiami przejściowymi, co zapewnia dodatkowe wejście do budynku bez konieczności otwierania całej bramy garażowej. Podwójny system uszczelniający zapewnia furtce doskonałe właściwości termoizolacyjne, zatrzymując ciepło w zimie i zimno w lecie. Drzwi przejściowe zawsze otwierają się na zewnątrz, na lewo lub na prawo. Drzwi przejściowe można zainstalować centralnie lub bliżej boków.

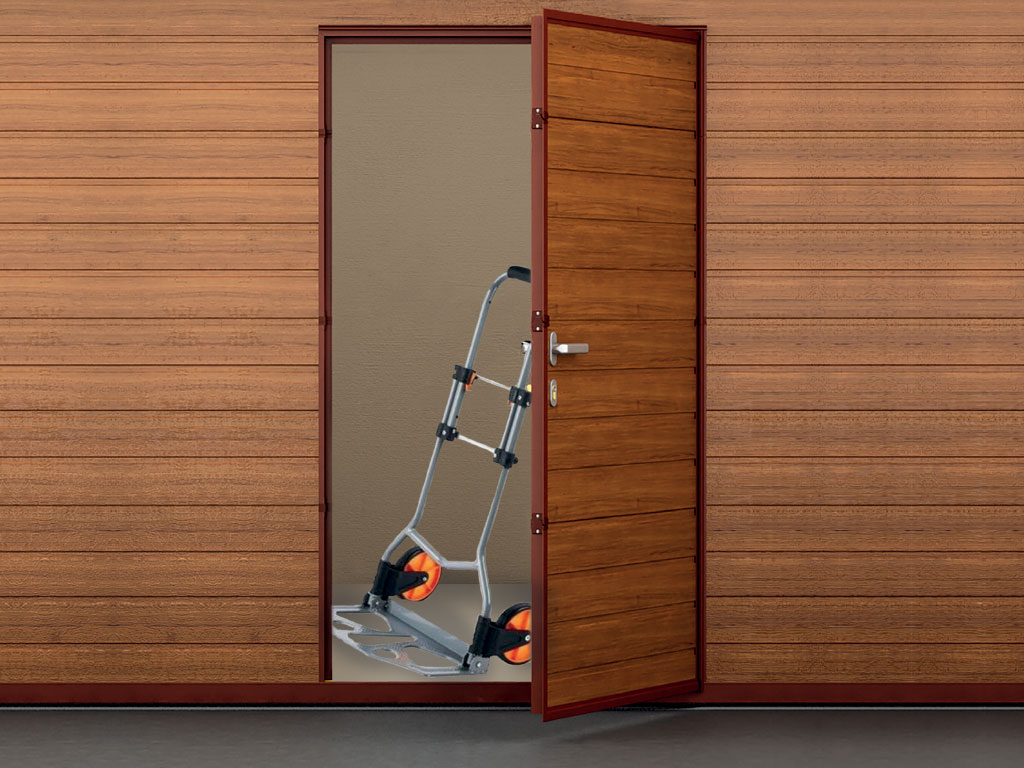

Bramy garażowe z furtką V4ST z progiem 75mm
Furtka V4ST
Próg – 75 mm (bez uszczelki)

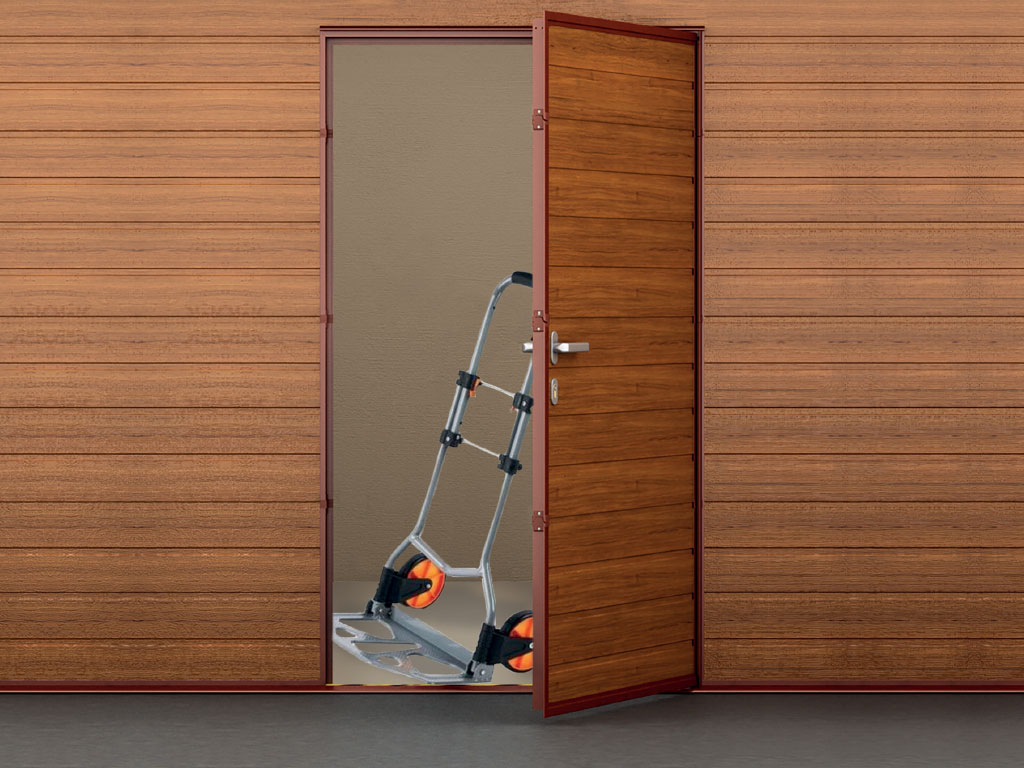

Bramy garażowe z furtką V5ST z progiem 25mm

Furtka V5ST
Próg – 25 mm (bez uszczelki)

Bramy garażowe z furtką V6ST z progiem 200mm
Furtka V6ST
Próg – 200 mm (bez uszczelki)

Właściwości drzwi przejściowych

– Standardowa szerokość – 900 mm
– Standardowa wysokość – 1800/1900/2000/2100 mm (zależy od wysokości paneli)
– Minimalna odległość między furtką a krawędzią skrzydła bramy – 500 mm
– Możliwość instalacji okien w drzwiach przejściowych
– Możliwość łączenia paneli panoramicznych z drzwiami przejściowymi

– Wbudowany samozamykacz
– Kąt otwarcia >90°
– Standardowy kolor ramy – srebrny
– Wbudowany czujnik otwartej furtki
– Zabezpieczenie przeciw otwartej furtce

Panele aluminiowe - rodzaje wypełnień

Przeszklone panele wykonane są ze specjalnych aluminiowych profili, które zapewniają taką samą stabilność jak standardowe panele bramowe ze stali i poliuretanu i mogą być łatwo łączone ze standardowymi panelami. Oferujemy bramy garażowe o standardowym przeszkleniu, pełnym przeszkleniu i przeszkleniu zespolonym.
Bramy garażowe z przeszkleniem panoramicznym
Panel panoramiczny z listwą przyszybową i jednokomorowym pleksiglasem lub poliwęglanem odpornym na uderzenia
Bramy segmentowe z przeszkleniem panoramicznym
Panel panoramiczny z jedną warstwą pleksiglasu albo poliwęglanu odpornego na uderzenia. Oszklone z wykorzystaniem listwy
Bramy garażowe z wentylacją
Panel panoramiczny z listwą przyszybową i wentylacyjną kratką aluminiową

Właściwości paneli aluminiowych

– W przypadku bram garażowych o szerokości od 4500 do 6000 mm, szerokość jednej przegrody może wynosić do 900 mm
– Bramy garażowe z panelami aluminiowymi standardowo mogą być produkowane z drzwiami przejściowymi o szerokości od 600 do 1500 mm i wysokości od 1100 do 2500 mm
– Dostępna wysokość - od 370 do 650 mm
– Standarowy kolor ramy aluminiowej - srebrny

Okna

Naturalne doświetlenie obiektu zapewnią atrakcyjne okna DoorHan wypełnione odpornym na uderzenia szkłem. Okna mogą być wykonane w ramie stalowej oraz plastikowej do wbudowania w pancerz garażowych bram segmentowych. Dzięki specjalnej konstrukcji okienko szczelnie przylega do pancerza bramy garażowej i tym samym nie występuje zamarzanie oraz unika się strat ciepła na obwodzie okienka.

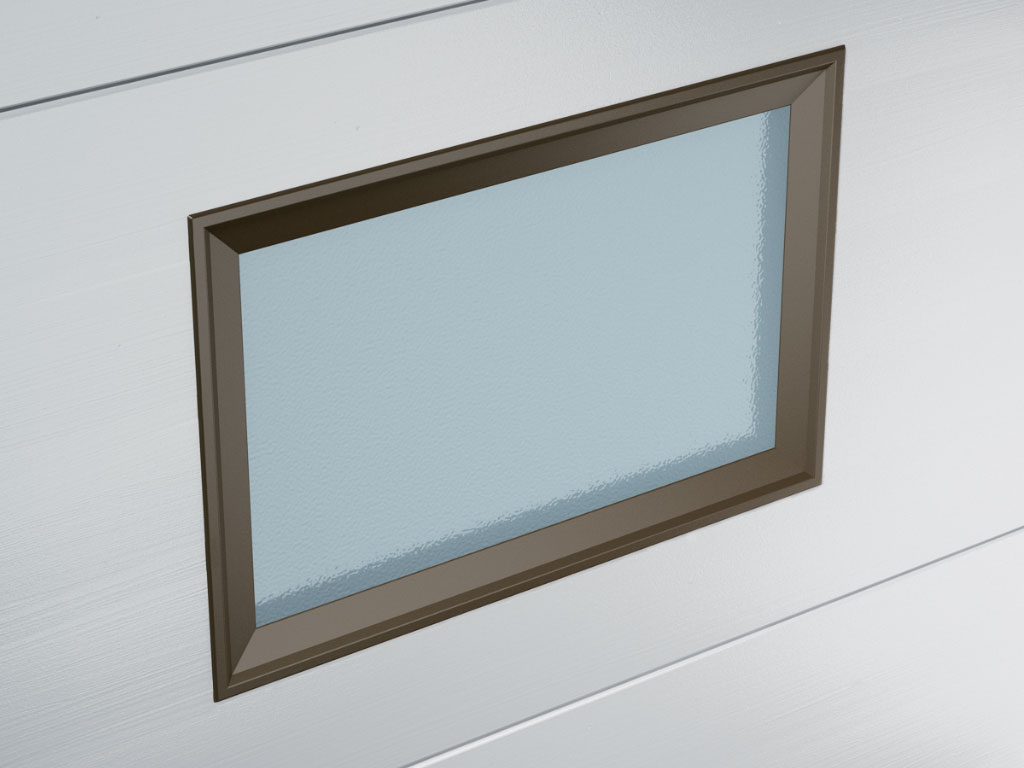

Okna w ramie plastikowej

Bramy garażowe z oknami model DH85603P
Okno szerokie 635x335
DH85603P
Marama garażowa z oknem model DH85602P
Okno wąskie 588x181
DH85602P
Kolor RAL 9004 Czarny
RAL 9004 (Czarny)

Okna w ramie stalowej

Okno stalowe kwadratowe do bramy garażowej
Okno ze stali nierdzewnej z podwójnym akrylem
310x310 - 310310ST
230x230- 230230ST
Okno stalowe okrągłe do bramy garażowej
Okno okrągłe 360mm
DH-WR360K
Kolor RAL 7001 Srebrny
RAL 7001 (Srebrny)

Okna w ramie plastikowej

Okno plastikowe dla bramy segmentowej model DH85631P
Okno 532x344
Kolor RAL 8014 Brązowy
Kolor RAL 8014 Brązowy
RAL 8014 (Brązowy)
Kolor RAL 9003 Biały
Kolor RAL-9003 Biały

RAL 9003 (Biały)

Okleina Ciemny Dąb
Okleina Ciemny Dąb
Ciemny Dąb
Okleina Złoty Dąb
Okleina Złoty Dąb
Złoty Dąb

Specyfikacja techniczna

Parametr Znaczenie Uwaga:
Odporność na przenoszenie ciepła płótna, m² * ° C / W, klasa (GOST 31174) 1,13 (A) wartość zależy od wielkości bramki, wskazanej dla wielkości bramy 3 500 x 3 000 mm
Izolacja akustyczna, dB, klasa (GOST 31174) 24 (A)
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) 460 (B)
Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż 25 000
Ręczna siła otwierania i zamykania, N, nie więcej niż 150
Granica wodoodporności przy spadku ciśnienia, Pa (GOST 31174) 250
Przepuszczalność powietrza w objętości, m³ / m² * h (GOST 31174) 4.9
Masa skrzydła nramy, kg / m² 13 dokładna wartość zależy od wielkości paneli użytych do budowy bramy

Warunki eksploatacji produktu

  1. Sekcje skrzydła bramy garażowej muszą poruszać się płynnie wzdłuż prowadnic, a same bramy garażowe muszą być zrównoważone, tj. ich ciężar powinien być kompensowany momentem obrotowym sprężyn.

  2. Ręczne otwieranie i zamykanie bramy garażowej odbywa się tylko za pomocą uchwytu.

  3. Podczas ręcznego otwierania i zamykania bramy nie używaj nadmiernej siły. Ostre szarpnięcia podczas otwierania i zamykania bramy są zabronione.

  4. Upewnij się, że ludzie i zwierzęta nie przebywają w obszarze bramy garażowej podczas pracy.

  5. Jazda pod ruchomym skrzydłem bramy garażowej jest surowo zabroniona. Może to spowodować obrażenia, oraz uszkodzenie bramy.

  6. Nie narażaj bramy garażowej na uderzenia i nie utrudniaj jej swobodnego ruchu podczas otwierania i zamykania.

  7. Nie zanieczyszczaj prowadnic i rolek; może to prowadzić do zakłóceń w płynnym działaniu, a w przypadku napędu elektrycznego może to prowadzić do jego przeciążenia i awarii.

  8. Upewnij się, że w trakcie ruchu skrzydła nie ma żadnych obcych przedmiotów ani gruzu. Ich obecność może prowadzić do skrzywienia i zakleszczenia skrzydła bramy garażowej.

Certyfikaty i deklaracje

Certyfikat zgodności

Dodatkowe informacje

Zaleca się przechowywanie paneli w ich oryginalnym opakowaniu na płaskiej powierzchni. Przechowywanie paczek z panelami zaleca się nie więcej niż 6 miesięcy od momentu produkcji w magazynach typu zamkniętego lub pod zadaszeniem. Płyty należy chronić przed wilgocią, a zimą przed śniegiem i zanieczyszczeniami. Konieczne jest, aby chronić je przed bezpośrednim działaniem promieni słonecznych, opadów atmosferycznych i kurzu. Pakiety należy przechowywać w pozycji poziomej.

Opakowanie

Pakowanie w karton Charakterystyka opakowania
Opis system prowadnic i osłona garażowej bramy segmentowej mają sztywne połączone opakowanie z tektury i pianki, rozciągnięte folią rozciągliwą; zespół do montażu jest zapakowany w pudełko z tektury falistej i uszczelniony folią opakowaniową; wszystkie paczki są zaopatrzone w naklejki informacyjne zawierające informacje o zamówieniu, a także logo firmy.
Skład tektura pięciowarstwowa, tworzywo piankowe, folia stretch, taśma samoprzylepna
Szerokość, mm od 500 do 800
Wysokość, mm od 200 do 400
Długość, mm od 2 100 do 6 100
Masa brutto, kg do 200
Ilość w paczce opakowanie ochronne - od 3 do 5 paneli; pakowanie prowadnic - 1 system prowadnic; pakowanie komponentów - pudełko z kompletem

Portfolio zrealizowanych obiektów
