Brama garażowa segmentowa RSD01 DIY
Bramy garażowe segmentowe o standardowych wymiarach posiadają cechy konstrukcyjne serii RSD01. Bramy produkowane są w 13 zestawach, które są zawsze dostępne w regionalnych magazynach. Mechanizm równowarzący jest zaprojektowany dla 15 000 cykli operacyjnych. Zestawy są zaprojektowane do samodzielnego montażu, proste i wygodne zarówno podczas instalacji, jak i eksploatacji.
Bramy garażowe segmentowe serii RSD01 posiadają prostą konstrukcję i są przeznaczone do zastosowania w małych otworach garażowych. Ich montaż jest łatwy i szybki (około 2 godzin). Montaż bram posiada minimalne wymagania dotyczące parametrów otwierania bramy. Brama RSD01 posiada unikatowy system sprężyn naciągowych zapewniających równowagę skrzydła bramy - nowoczesne rozwiązanie oferowane przez DoorHan. Bramy garażowe segmentowe serii DIY posiadają standardowe wymiary.
Obszary aplikacji
Budownictwo prywatne - garaże
Budownictwo prywatne - pomieszczenia gospodarcze
Zalety
1
Naprawdę ciepła brama,
bez «mostka zimna»,
niezawodne uszczelnienie na całym obwodzie,
idealna do wszystkich strefach klimatycznych
2
Duży wybór
wykonania połaci bramy,
więcej niż 100 opcji w katalogu rozwiązań projektowych
3
100% produkcji Europejskiej
Brama całkowicie wykonana w Europie
dla Europejczyków
4
Niezawodna
opracowana przez lata
konstrukcja
Design
Panele warstwowe - typy powierzchni
Woodgrian
Panele warstwowe - rodzaje przetłoczeń
M-line
Panele warstwowe - rodzaje oklein
Złoty dąb
Szary Satynowy
Panele warstwowe - kolory standardowe
RAL 9010 (Biały)
RAL 8014 (Brązowy)
RAL 7016 (Antracyt)

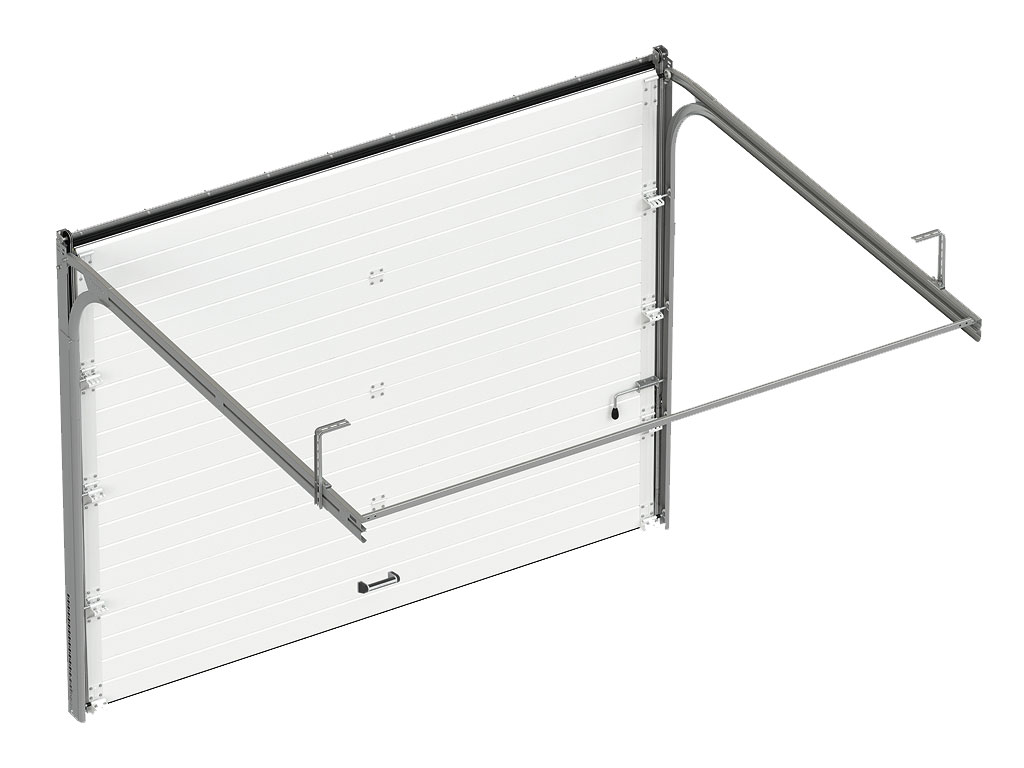

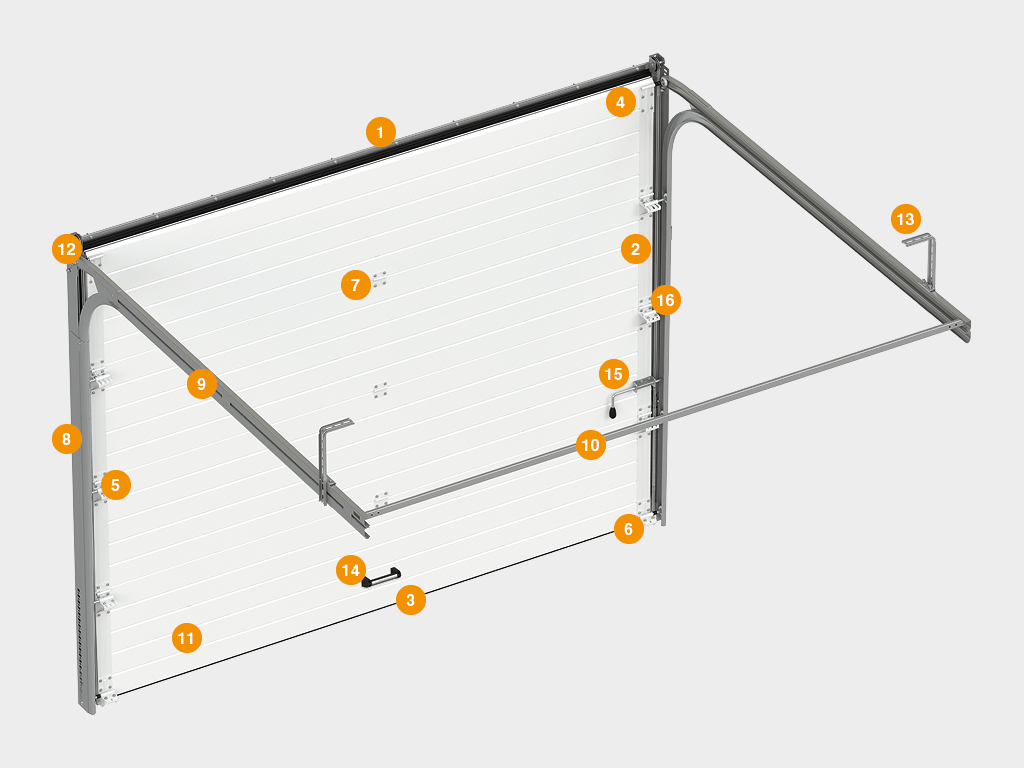

Budowa
-

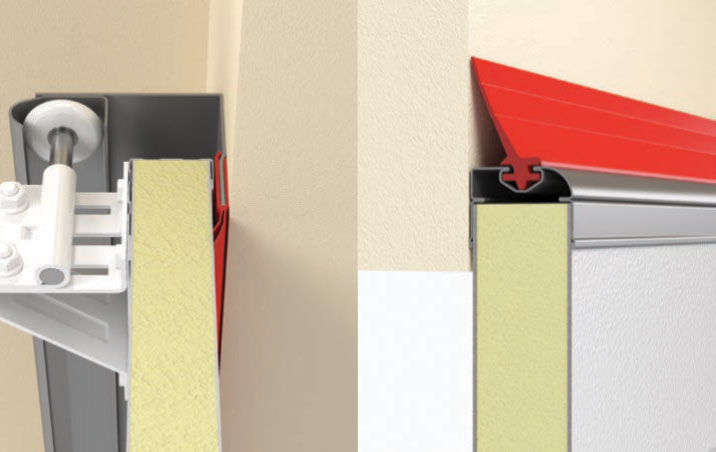

Płaskownik stalowy z górną uszczelką wielokomorową
- Boczne uszczelko wielokomorowe
-
Dolny wpuszczony profil stalowy z separacją termiczną i dolną uszczelką
-

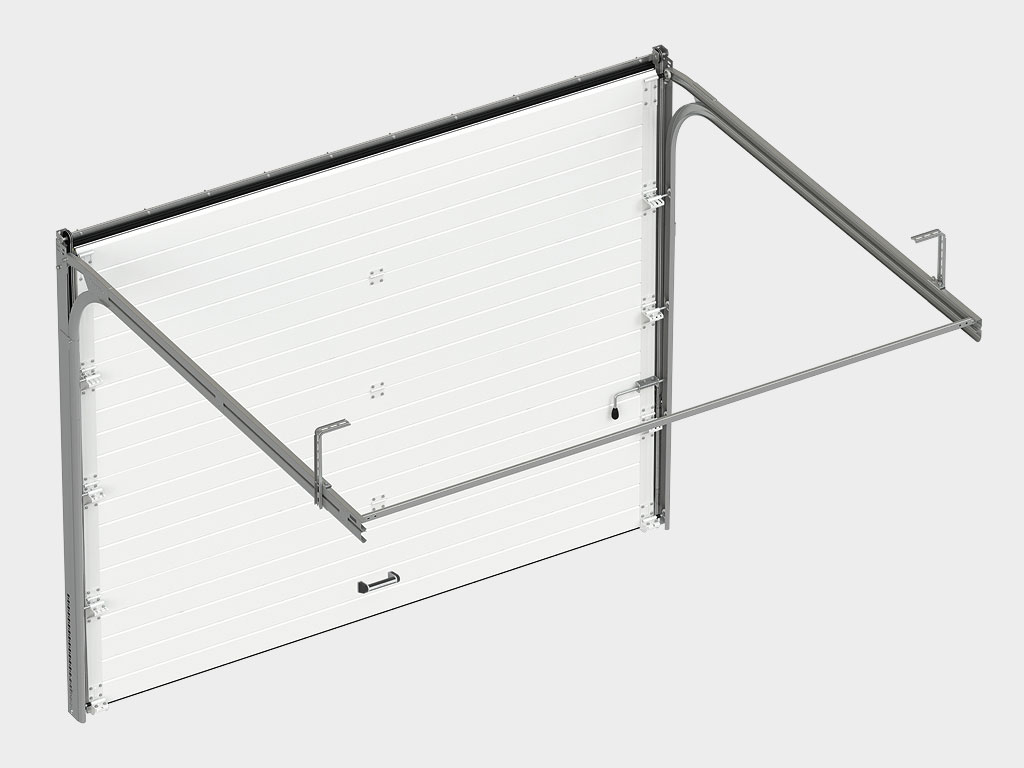

Górny wspornik regulowany z uchwytem rolki
-
Zawias boczny z regulowanym uchwytem rolki
-
Górny wspornik z uchwytem rolki
-
Zawias środkowy
-
Prowadnica pionowa
-
Prowadnica pozioma
-
Prowil C zamykający prowadnice poziome
-
Skrzydło bramy z płyty warstwowej
-
Konsola z podwójnym kołem pasowym
-
Wspornik L do montażu sufitowego
-
Uchwyt (opcja)
-
Rygiel (opcja)
-

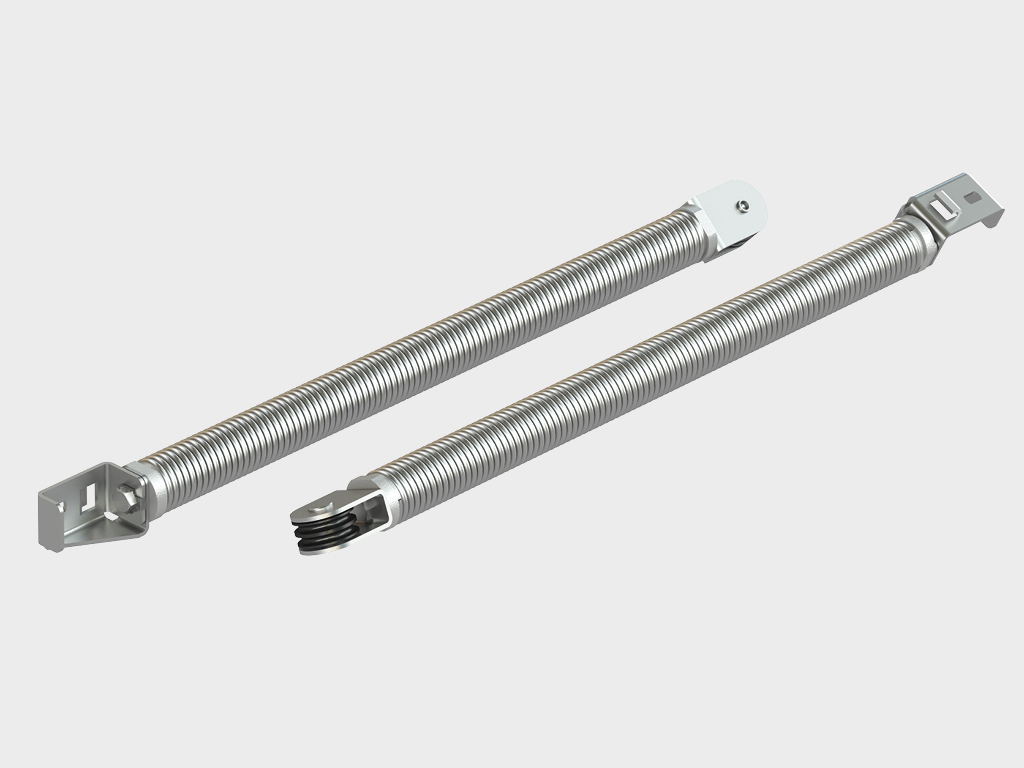

Sprężyna naciągowa
Wymiary otworu
| Parametr | Wskaźnik |
|---|---|
| Szerokość otworu, mm | 2 375 - 3 500 |
| Wysokość otworu, mm | 2 030 - 2 280 |
| Nadproże, mm | od 85 |
| Węgarki, mm | od 85 |
Tabela rozmiarów
Wysokość, mm |
||||||
| 2280 | ||||||
| 2150 | ||||||
| 2030 | ||||||
| 2375 | 2500 | 2750 | 3000 | 3500 | ||
Szerokość, mm |
||||||
Przygotowanie obiektu budowlanego

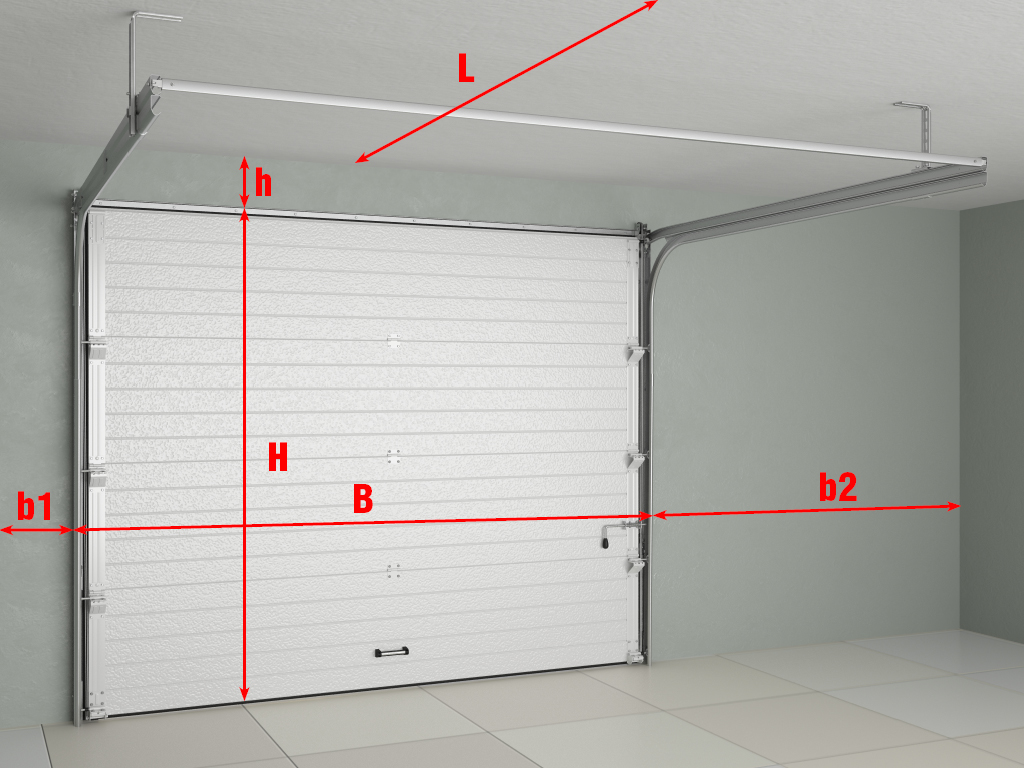

Aby wykonać pomiar niezbędnych wskaźników wystarczy miara i poziomica. Wszystkie pomiary są wykonywane w pomieszczeniu. Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:
H - wysokość otworu (odległość od podłogi do góry otworu);
B - szerokość otworu (odległość od lewej do prawej krawędzi otworu);
h - nadproże (odległość od górnej krawędzi otworu do sufitu) min 85 mm;
b1 / b2 - lewa / prawa przestrzeń boczna (odległość od odpowiadającej krawędzi otworu do przeszkody) min. 85 mm;
L - głębokość pomieszczenia.
Podczas pomiaru H i B największy rozmiar przyjmuje się jako ostateczny rozmiar. Przy pomiarze h, b1, b2 i L przyjmuje się najmniejszą wartość.
Różnica w poziomie posadzki na całej szerokości otworu nie może przekraczać 10 mm. Posadzka powinna być monolityczna i trwała. Konieczne jest zapewnienie ekspozycji płaszczyzny montażowej (ściany i nadproża). Podstawa pod prowadnice powinna być monolityczna i trwała, przy braku zlicowanej i trwałej powierzchni potrzebne jest wykonanie dodatkowej podkonstrukcji.
Sposoby instalacji

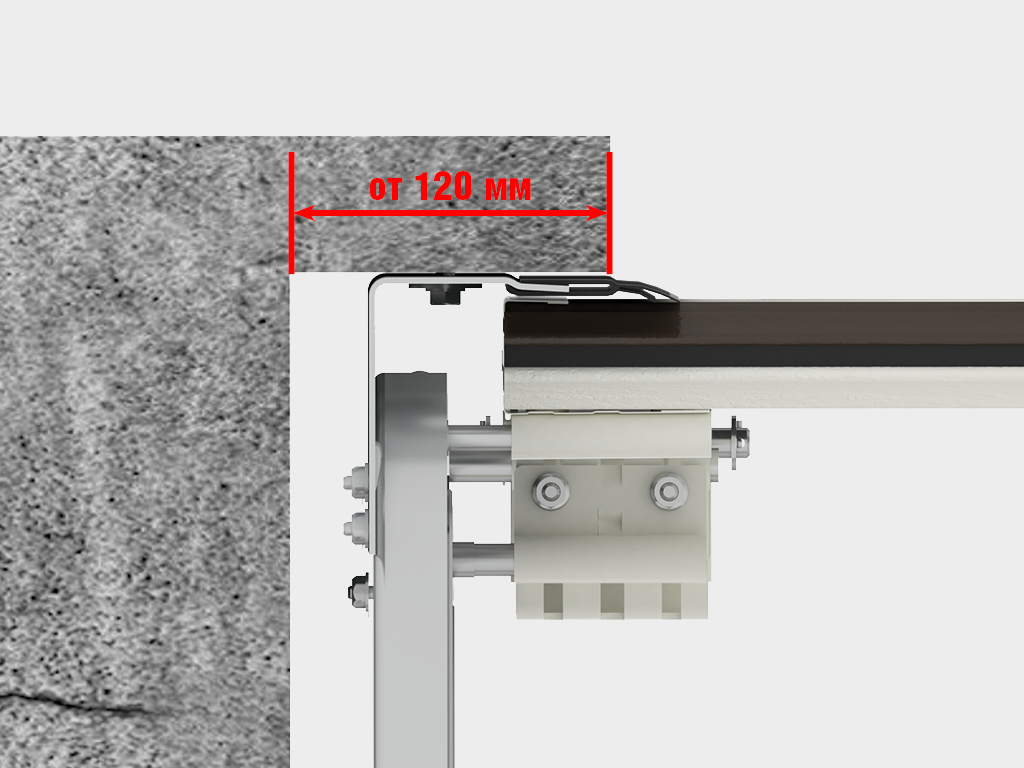

Montaż natynkowy
System prowadnic montowany na ścianach, system balansujący w nadprożu od strony wewnętrznej otworu.
Standardowe rozwiązania projektowe

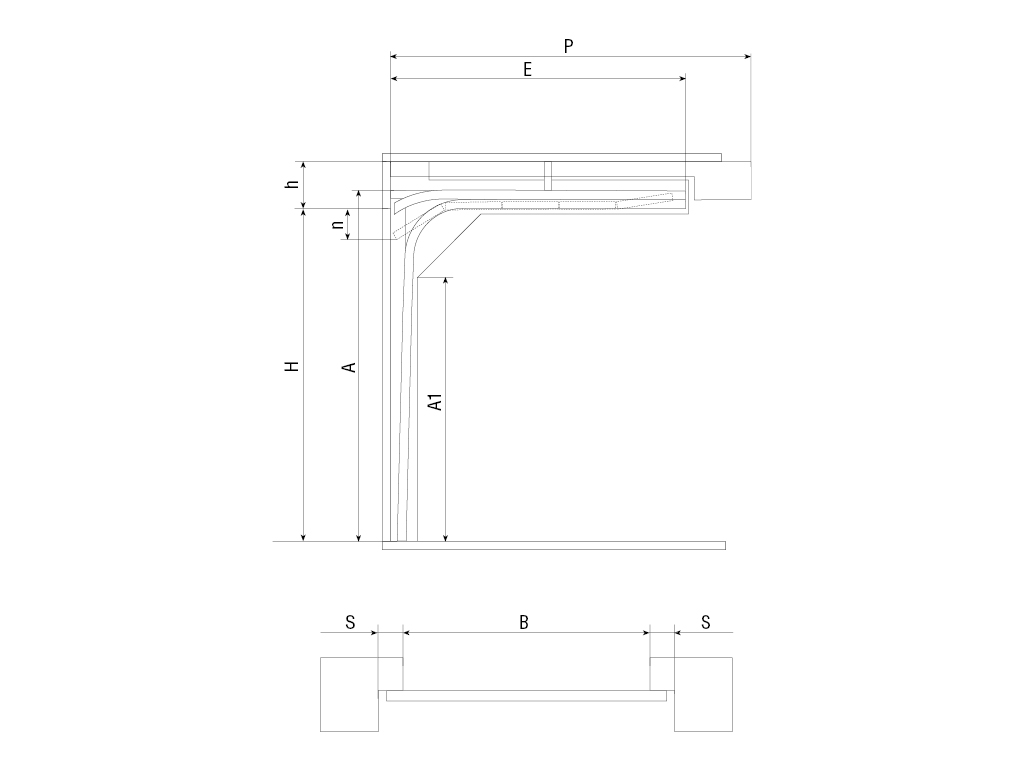

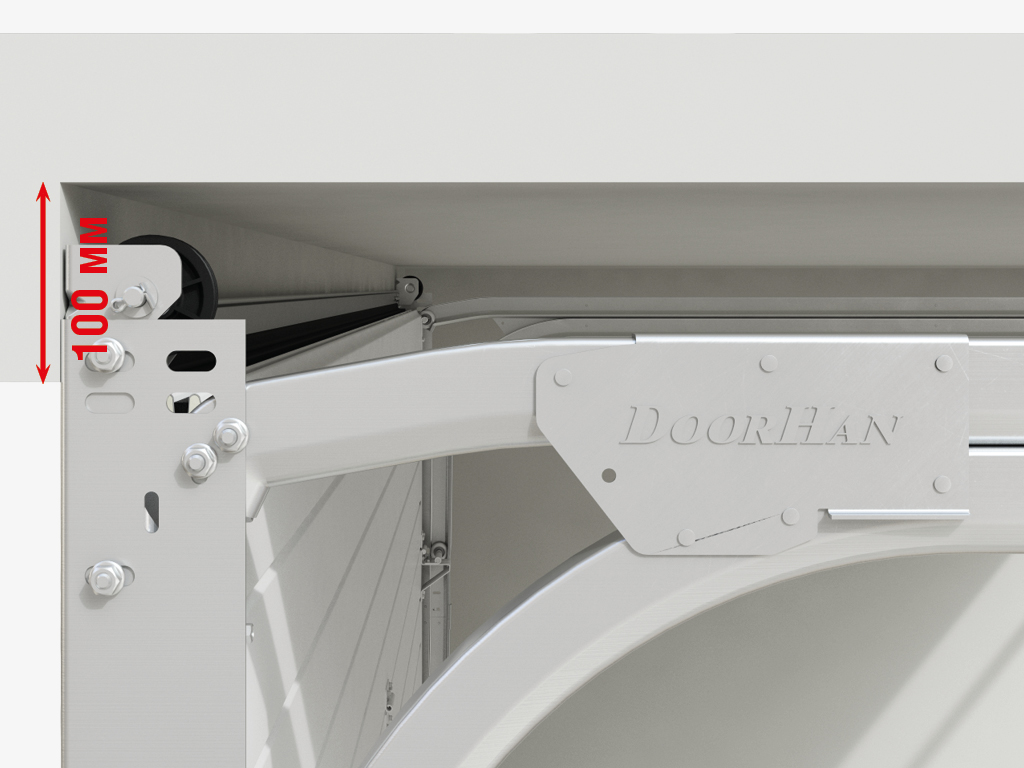

Niskie prowadzenie
| Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
|---|---|
| H, mm Wysokość otworu | H |
| h, mm Wysokość nadproża | h ≥ 100; (h ≥ 130 podczas korzystania z napędu sufitowego) |
| B, mm Szerokość otworu | B |
| A, mm Wysokość podstawy narożnej | H + 54 |
| A1, mm Wysokość pionowej prowadnicy | A-552 |
| E, mm Długość poziomych prowadnic | H + 440 |
| S, mm Minimalna przestrzeń boczna | 100 |
| P, mm Powierzchnia napędu sufitowego | H + 1 185 |
| n, mm Otwór otwierający w pozycji otwartej | 230 (bez napędu); 40-60 (z napędem sufitowym) |
Podstawowe wyposażenie
Skrzydło bramy
Z energooszczędnych płyt warstwowych o grubości 40 mm z okuciami bocznnymi oraz zestawem zawiasów.
Zestaw prowadnic i kątowych stojaków.
Stal o grubości 2 mm ma zwiększony współczynnik bezpieczeństwa, ma wszystkie perforacje niezbędne do instalacji.

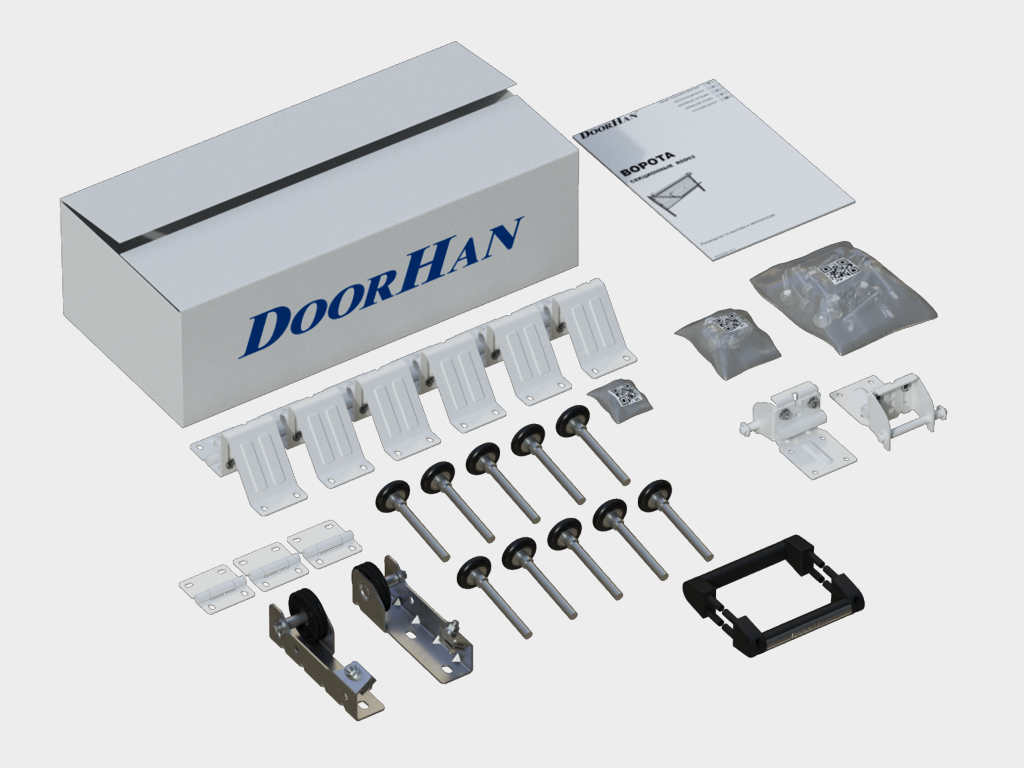

Pudełko z zestawem montażowym.
Do montażu, dokumentacją produktu i instrukcją montażu.

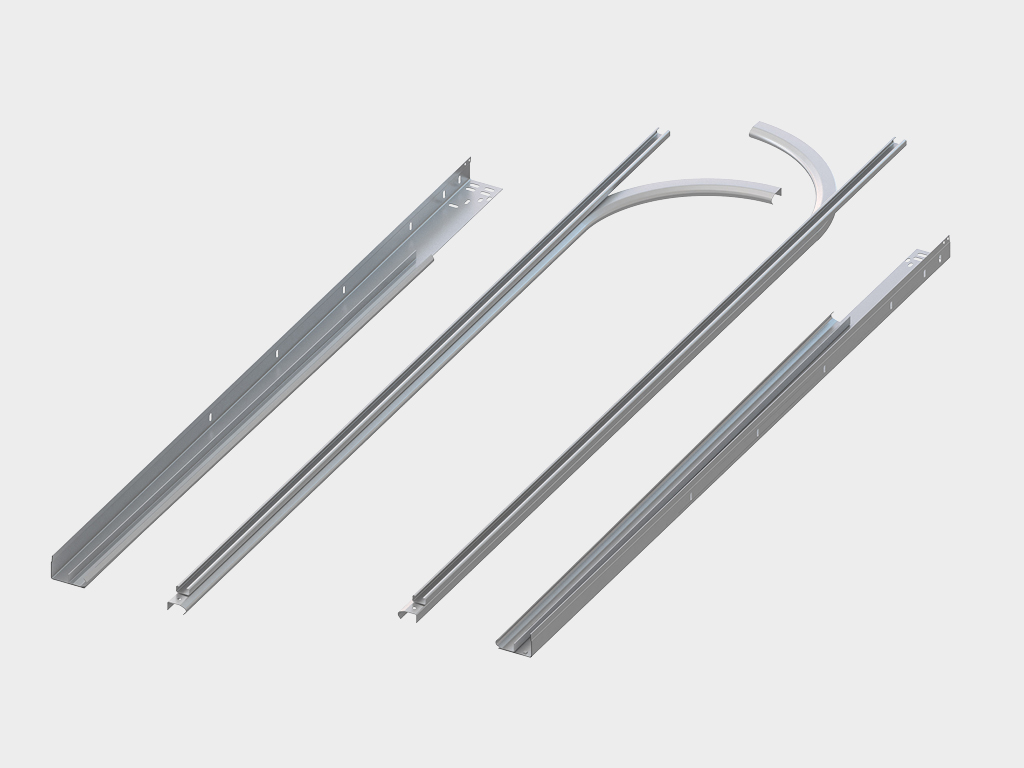

Zestaw prowadnic
Ze stali o grubości 1,5 mm mają zwiększoną wytrzymałość, posiadają wszystkie niezbędne perforacje do montażu.
Ocynkowane sprężyny naciągowe
Zaprojektowany na 15 000 cykli, zapewnia trwałość konstrukcji bramy.
Dodatkowe wyposażenie
Sterowanie

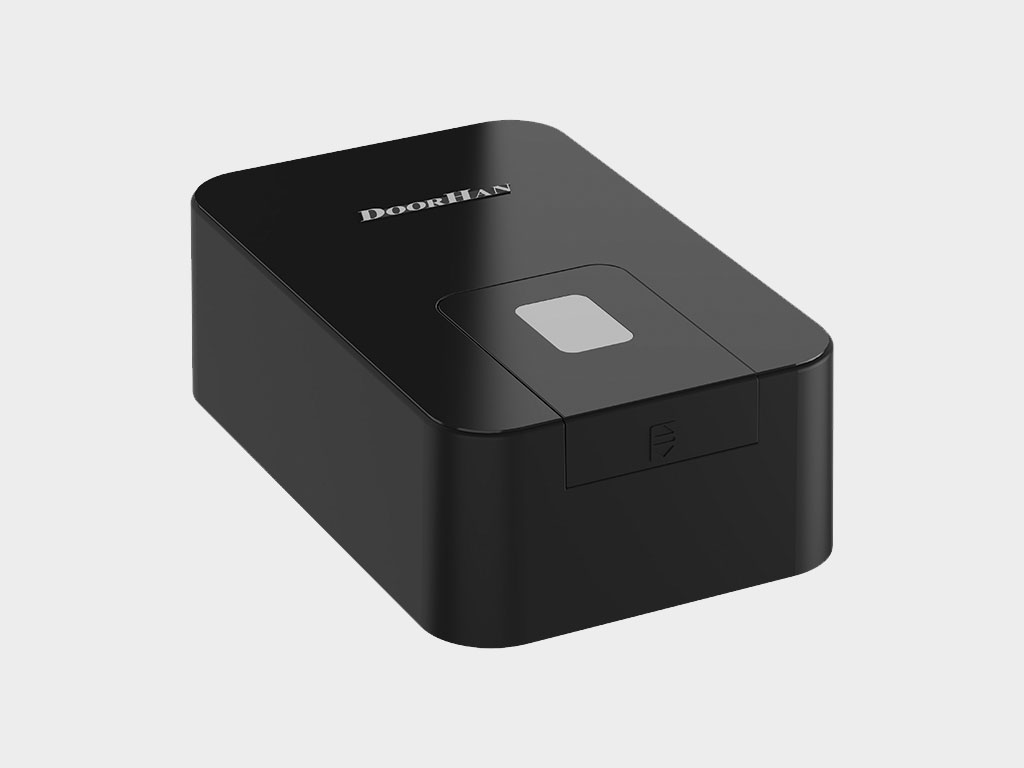

Napęd elektryczny
Możliwość automatyzacji napędu bramy i systemów bezpieczeństwa (patrz rozdział "Automatyka").
Uchwyty

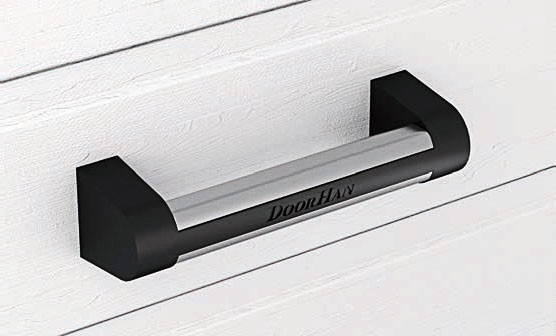

Uchwyt chromowany
R020
Uchwyt wystający
DH25130LG
Uchwyt wewnętrzny
DHF11

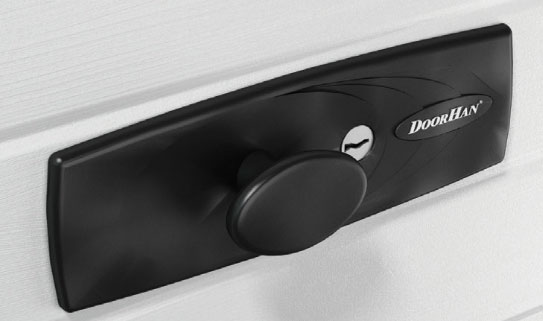

Zamki

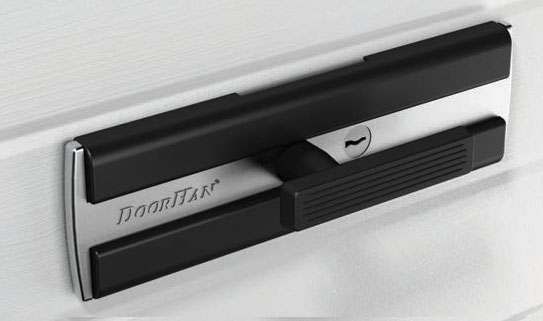

Zamek jednostronny chromowany
25050K
Zamek jednostronny plastikowy
25136K
Zamek jednostronny plastikowy
pionowy
Rygiel wewnętrzny
SPVY023
Specyfikacja techniczna
| Parametr | Znaczenie | Uwaga: |
|---|---|---|
| Odporność na przenoszenie ciepła płótna, m² * ° C / W, klasa (GOST 31174) | 1,13 (A) | wartość zależy od wielkości bramki, wskazanej dla wielkości bramy 3 500 x 3 000 mm |
| Izolacja akustyczna, dB, klasa (GOST 31174) | 24 (A) | |
| Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) | 460 (B) | |
| Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż | 15 000 | |
| Ręczna siła otwierania i zamykania, N, nie więcej niż | 150 | |
| Granica wodoodporności przy spadku ciśnienia, Pa (GOST 31174) | 250 | |
| Przepuszczalność powietrza w objętości, m³ / m² * h (GOST 31174) | 4.9 | |
| Masa skrzydła drzwi, kg / m² | 11.6 | dokładna wartość zależy od wielkości paneli użytych do budowy bramy |
Warunki eksploatacji produktu
-
Sekcje skrzydła bramy muszą poruszać się płynnie wzdłuż prowadnic, a same bramy muszą być zrównoważone, tj. ich ciężar powinien być kompensowany momentem obrotowym sprężyn.
-
Ręczne otwieranie i zamykanie bramy odbywa się tylko za pomocą uchwytu.
-
Podczas ręcznego otwierania i zamykania bramy nie używaj nadmiernej siły. Ostre szarpnięcia podczas otwierania i zamykania bramy są zabronione.
-
Upewnij się, że ludzie i zwierzęta nie przebywają w obszarze bramy podczas pracy.
-
Jazda pod ruchomym skrzydłem bramy jest surowo zabroniona. Może to spowodować obrażenia, oraz uszkodzenie bramy.
-
Nie narażaj bramy na uderzenia i nie utrudniaj jej swobodnego ruchu podczas otwierania i zamykania.
-
Nie zanieczyszczaj prowadnic i rolek; może to prowadzić do zakłóceń w płynnym działaniu, a w przypadku napędu elektrycznego może to prowadzić do jego przeciążenia i awarii.
-
Upewnij się, że w trakcie ruchu skrzydłą nie ma żadnych obcych przedmiotów ani gruzu. Ich obecność może prowadzić do skrzywienia i zakleszczenia skrzydła bramy.
Certyfikaty i deklaracje
Certyfikat zgodności (sprzęt do przeładunku)
Dodatkowe informacje
Zaleca się przechowywanie paneli w ich oryginalnym opakowaniu na płaskiej powierzchni. Przechowywanie paczek z panelami zaleca się nie więcej niż 6 miesięcy od momentu produkcji w magazynach typu zamkniętego lub pod zadaszeniem. Płyty należy chronić przed wilgocią, a zimą przed śniegiem i zanieczyszczeniami. Konieczne jest, aby chronić je przed bezpośrednim działaniem promieni słonecznych, opadów atmosferycznych i kurzu. Pakiety należy przechowywać w pozycji poziomej.
Opakowanie
| Pakowanie w karton | Charakterystyka opakowania |
|---|---|
| Opis | system prowadnic i osłona bramy segmentowej mają sztywne połączenie kartonu i styropianu owiniętego folią rozciągliwą; zespół do montażu jest zapakowany w pudełko z tektury falistej i uszczelniony folią opakowaniową; wszystkie paczki są zaopatrzone w naklejki informacyjne zawierające informacje o zamówieniu, a także logo firmy |
| Skład | tektura pięciowarstwowa, tworzywo piankowe, folia stretch, taśma samoprzylepna |
| Szerokość, mm | od 500 do 800 |
| Wysokość, mm | 300 do 500 |
| Długość, mm | od 2 100 do 3 600 |
| Masa brutto, kg | do 100 |
| Ilość w paczce | opakowanie ochronne - od 3 do 5 paneli; pakowanie prowadnic - 1 system prowadnic; sprzęt do pakowania - pudełko z kompletem |
