Garażowe drzwi boczne

Zapytaj o wycenę+48 61 881 97 10Doradzimy wybór i przygotujemy wycenę z montażem.

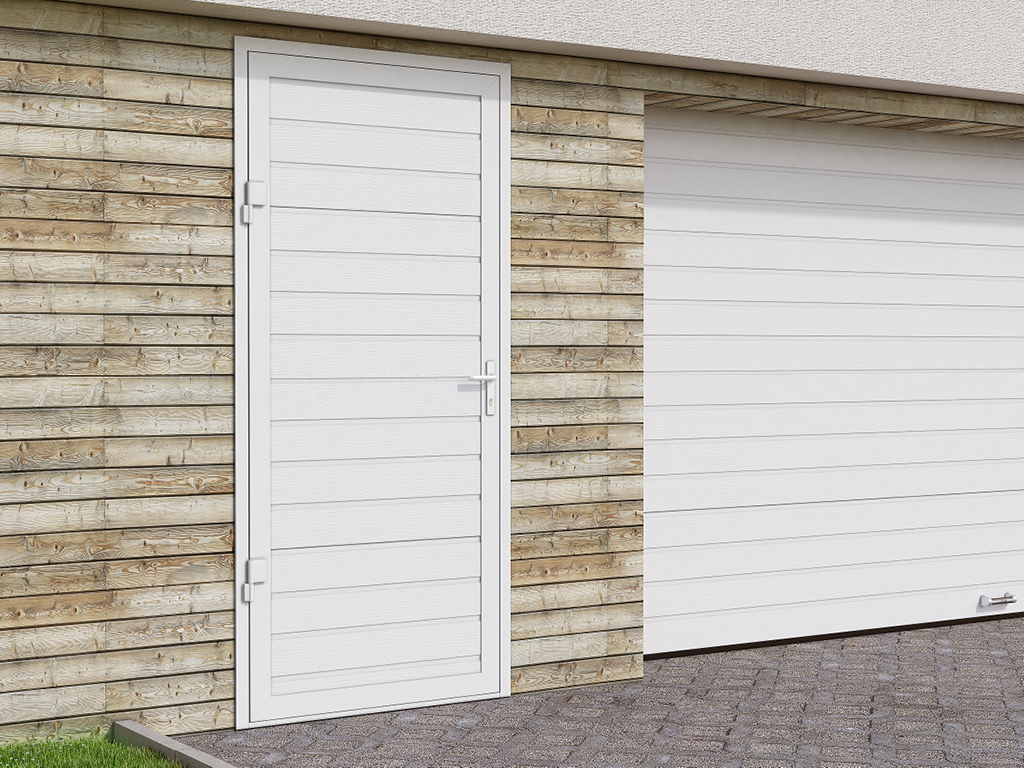

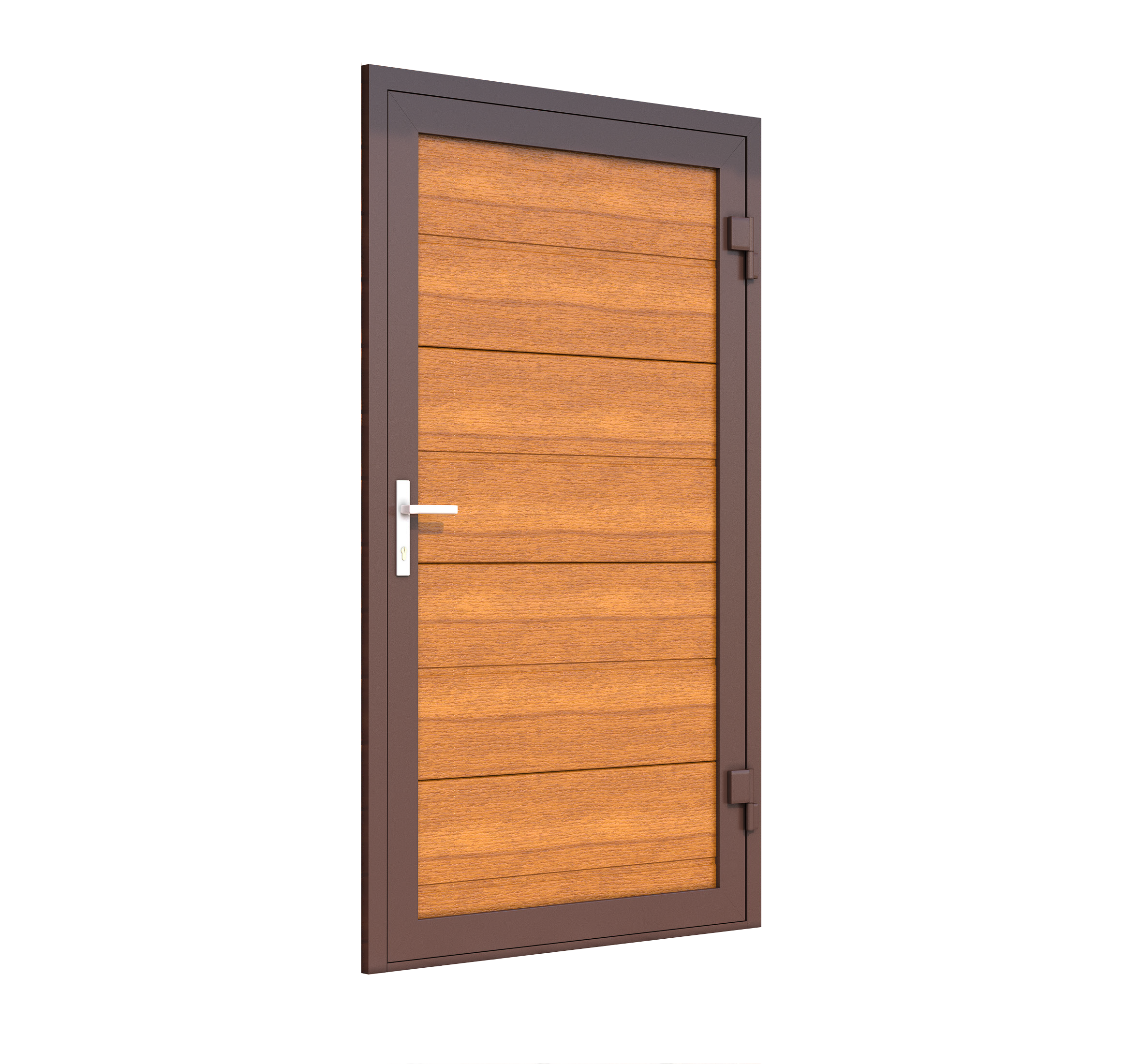

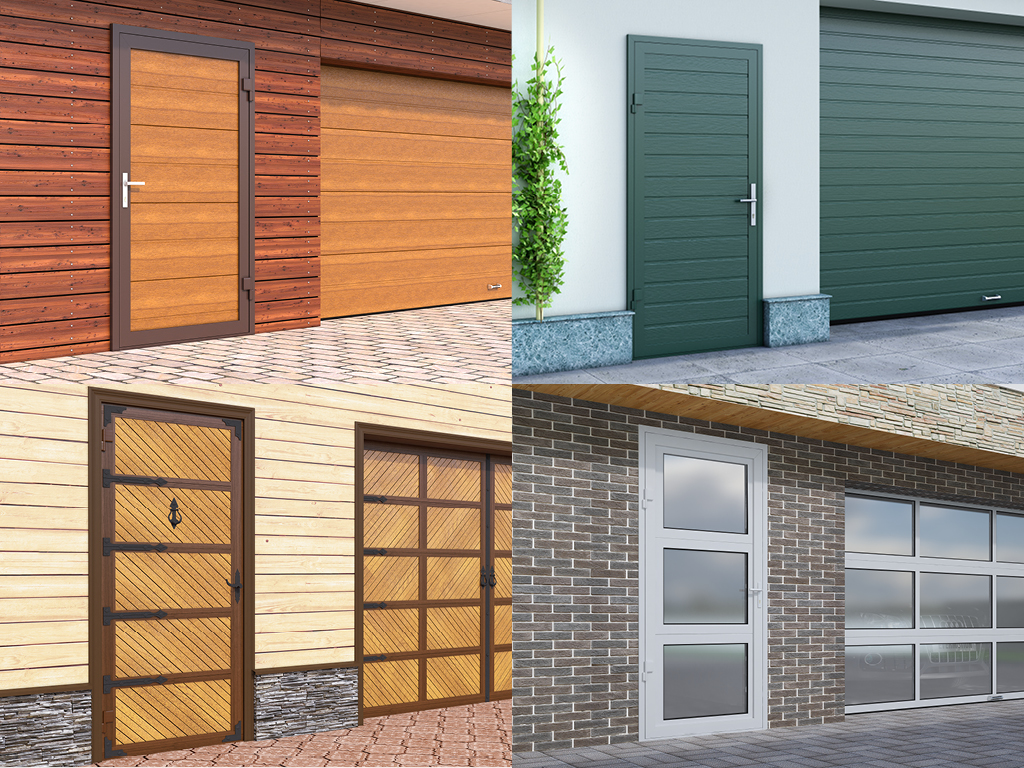

Drzwi garażowe boczne DoorHan przeznaczone są do montażu w garażu lub innym pomieszczeniu technicznym. Projekt stanowi płótno z płyt warstwowych, obramowane profilem aluminiowym. Aby zapewnić niezawodną ochronę konstrukcji przed korozją, profile są malowane farbą proszkową. Podwójny kontur uszczelnienia jest instalowany na całym obwodzie wstęgi, co eliminuje przeciągi, zwiększa izolację akustyczną, a także eliminuje kontakt płyty warstwowej z profilem od wewnątrz, co zwiększa efektywność energetyczną konstrukcji. Ze względu na fakt, że boczne drzwi garażowe DoorHan są wykonane z tych samych płyt warstwowych co bramy garażowe i bramy uliczne, harmonijnie łączą się one ze wszystkimi elementami grupy wejściowej. Drzwi garażowe mogą być wykonane z otwieraniem po lewej lub prawej stronie, na zewnątrz lub wewnątrz pomieszczenia. Próg drzwi można wykonać w wersji standardowej o wysokości 16 mm, a także w wersji wzmocnionej - o wysokości 68 mm.

Garażowe drzwi boczne producent DoorHan

Obszary aplikacji

Budownictwo prywatne - garaże

Drzwi garażowe boczne do garaży ogrzewanych i pomieszczeń mieszkalnych

Budownictwo prywatne - pomieszczenia gospodarcze

Boczne drzwi garażowe do budynków gospodarczych

Zalety

Duży wybórwykonania połaci drzwi,więcej niż 100 opcji w katalogu rozwiązań projektowych

Duży wybór

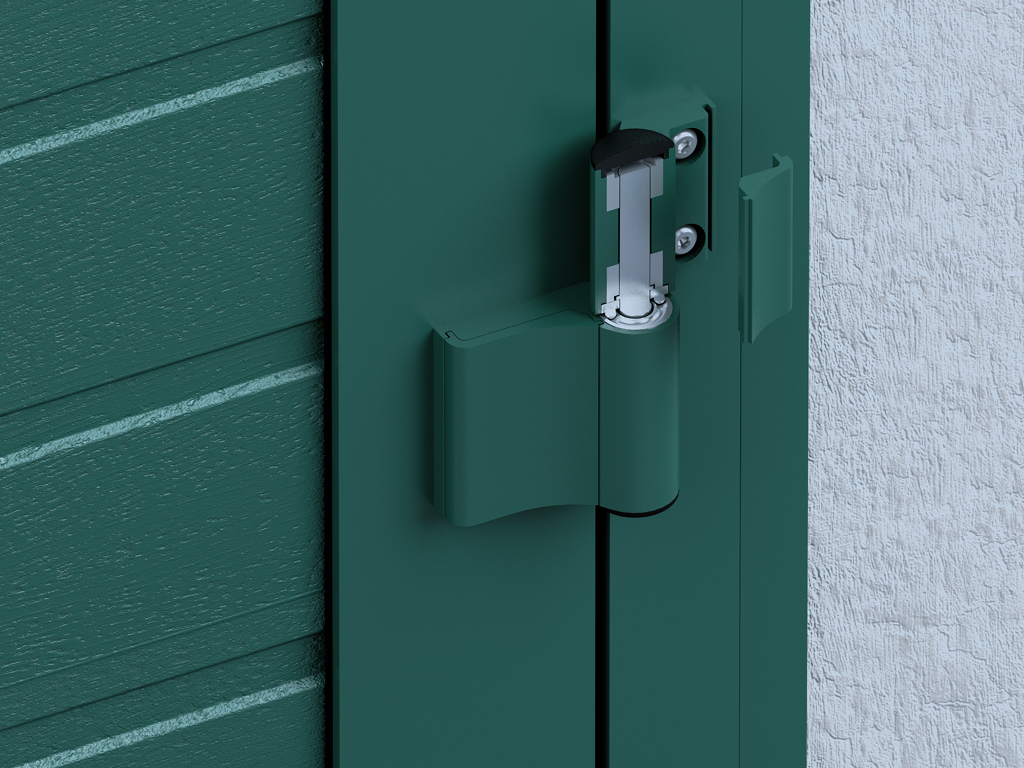

Odporne na zużycie łożysko zawiasowezapewnia łatwe otwieranie drzwi na 180 °

Odporne na zużycie łożysko zawiasowe

Specjalistyczny profilmaskuje szczelinę między ościeżnicą a otworemzapewniając lepsze uszczelnienie drzwi

Specjalistyczny profil

Określenie kierunku otwierania

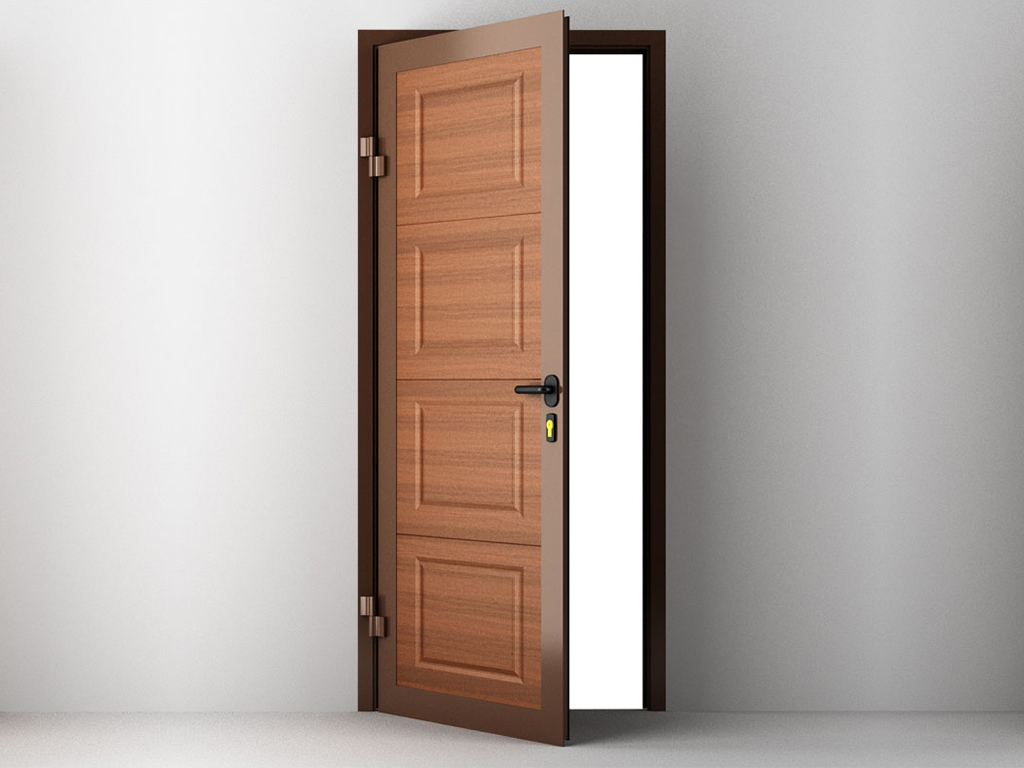

Drzwi boczne panelowe otwieranie do środka zawiasy po lewej
Drzwi lewe otwierane do wewnątrz

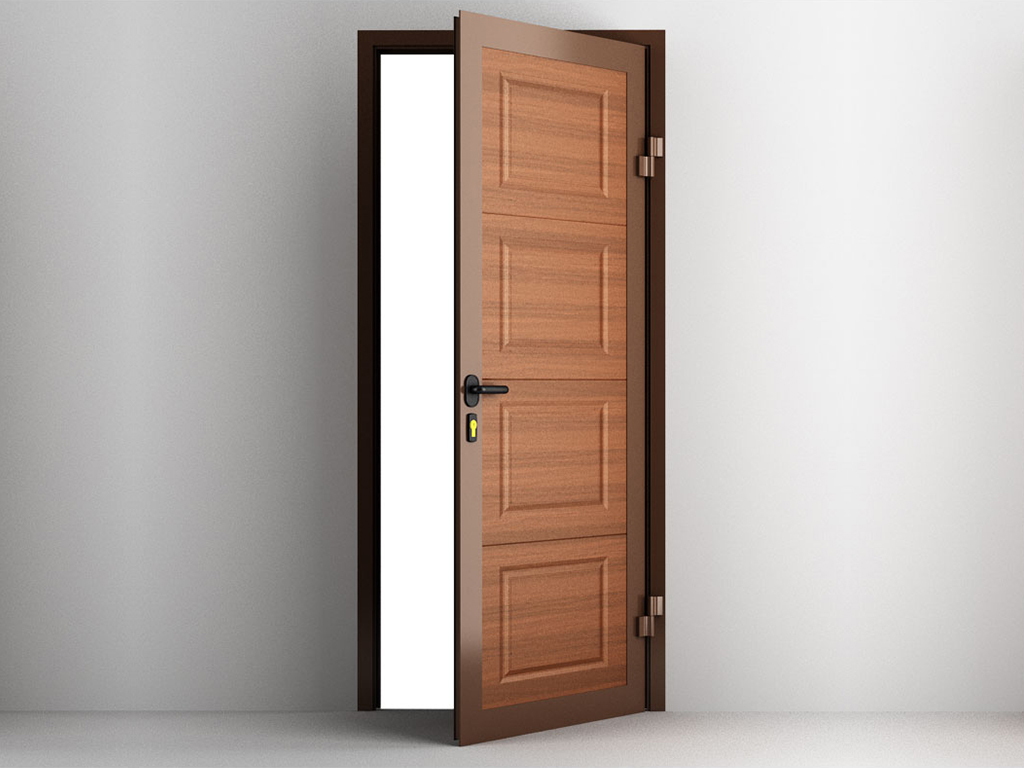

Drzwi boczne panelowe otwieranie do środka zawiasy po prawej
Drzwi prawe otwierane do wewnątrz

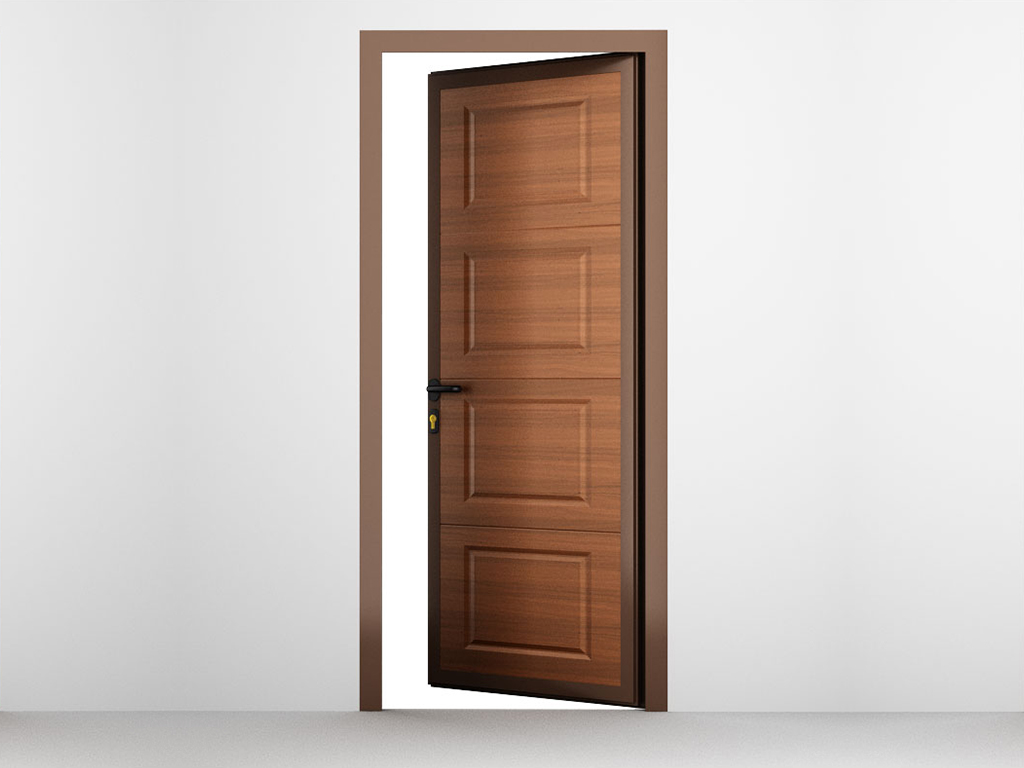

Drzwi boczne panelowe otwieranie na zewnątrz zawiasy po prawej
Drzwi lewe otwierane na zewnątrz

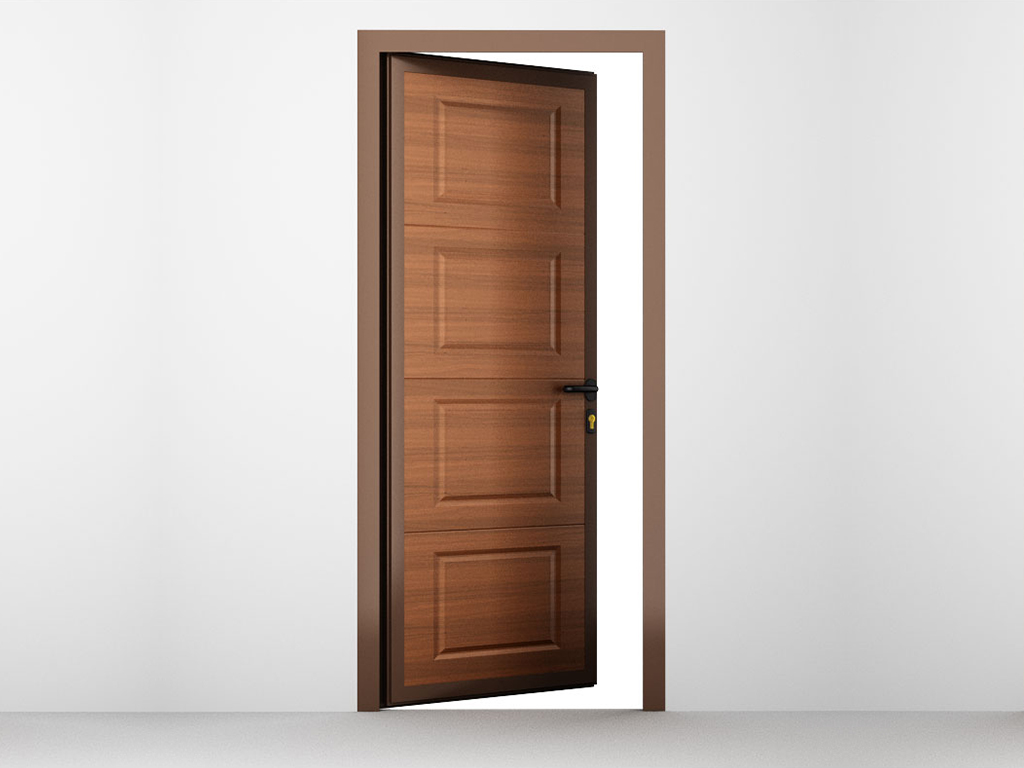

Drzwi boczne panelowe otwieranie na zewnątrz zawiasy po lewej
Drzwi prawe otwierane na zewnątrz

Design

Panele warstwowe - typy powierzchni

Powierzchnia paneli Stucco
Stucco

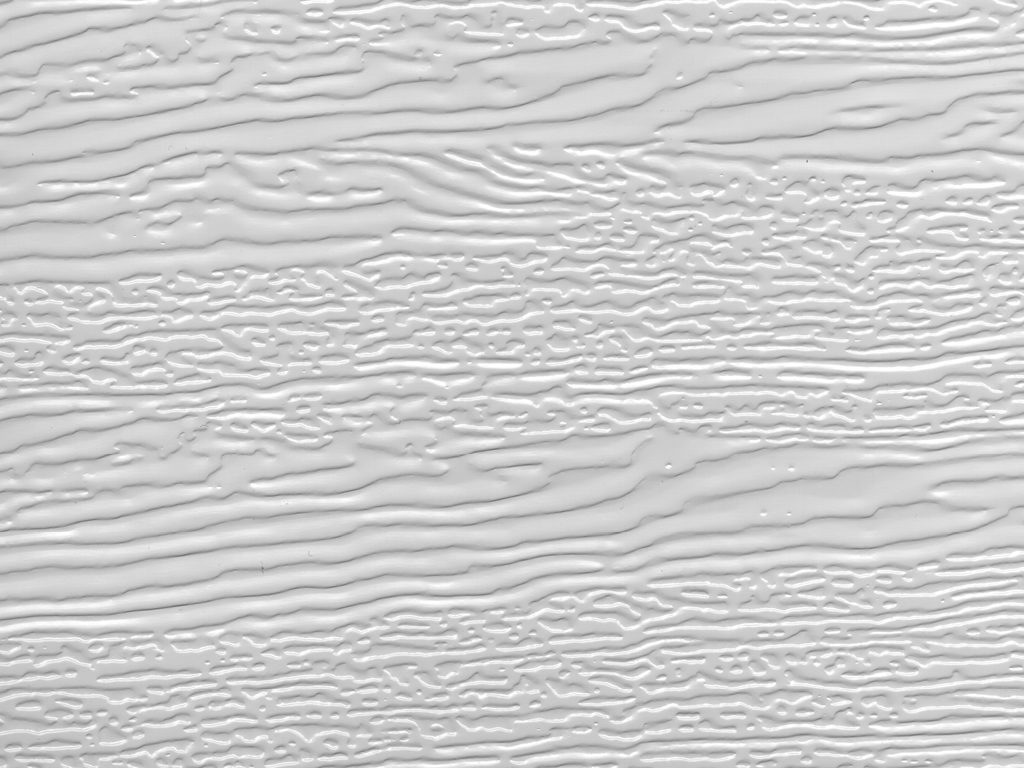

Powierzchnia paneli Woodgrian
Woodgrian
Powierzchnia paneli Gładka
Gładka
Powierzchnia paneli Mikroprofilowanie
Microrib

Panele warstwowe - rodzaje przetłoczeń

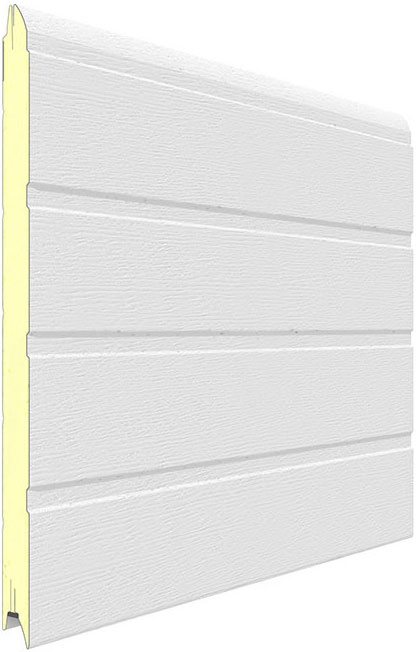

Panel garażowych drzwi bocznych w tłoczeniu wąskim S-line
S-line

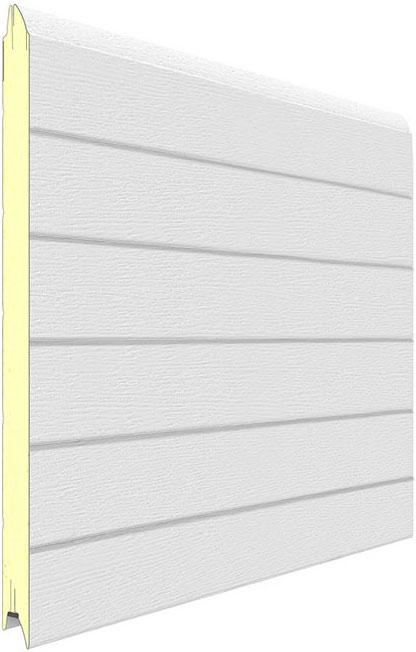

Panel bramowy w tłoczeniu wąskim D-line
D-line

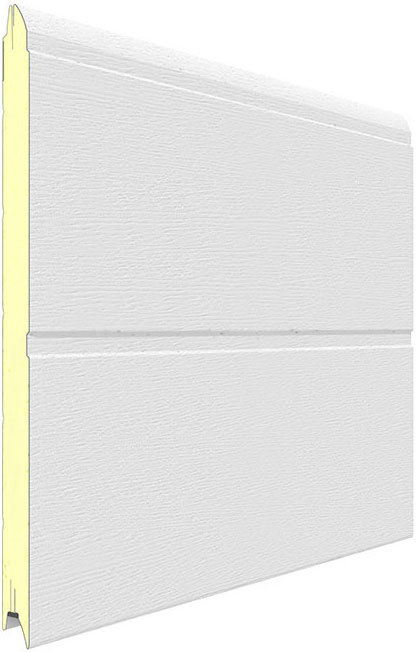

Panel garażowych drzwi bocznych w tłoczeniu szerokim M-line
M-line

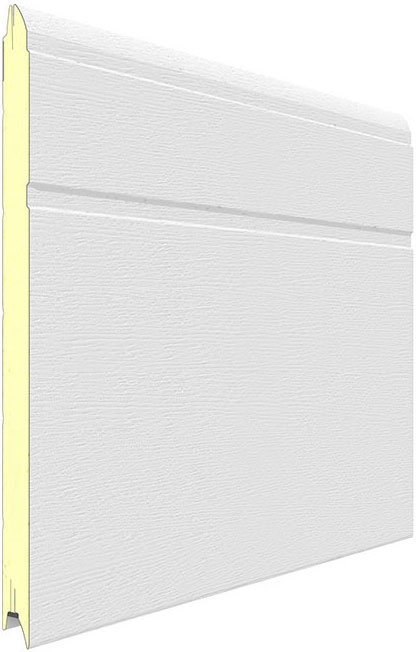

Panel bramowy w tłoczeniu wysokim T-line
T-line

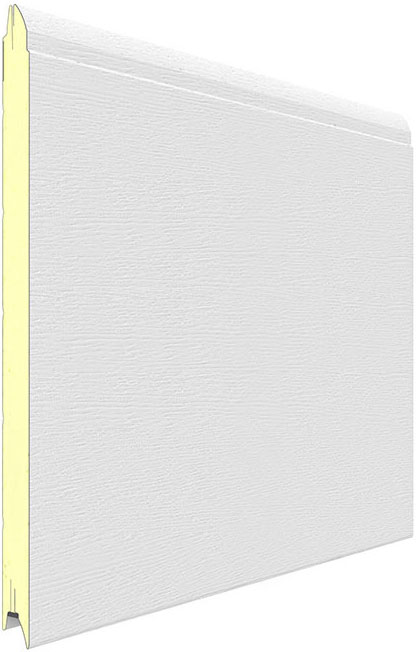

Panel bramowy w tłoczeniu W-line
W-line

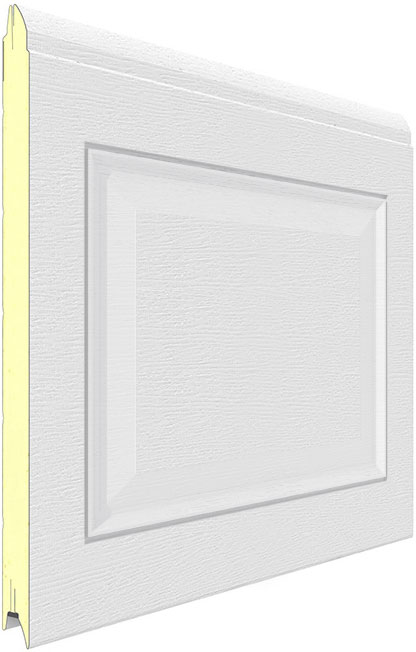

Panel bramowy w tłoczeniu kaseton C-line
C-line

Panele warstwowe - rodzaje oklein

Okleina PCV Winchester
Winchester
Okleina PCV Złoty dąb
Złoty dąb
Okleina PCV Ciemny dąb
Ciemny dąb
Okleina PCV Wenge Bagienny dąb
Bagienny dąb
Okleina PCV Mahoń
Mahoń
Okleina PCV Szary Satynowy
Szara Satyna

Panele warstwowe - kolory standardowe

RAL-9010 Biały
RAL 9010 (Biały)
RAL-9016 Biały
RAL 9016 (Biały)
RAL-9006 Srebrny
RAL 9006 (Srebrny)
RAL-7040 Popielaty
RAL 7040 (Popielaty)
RAL-9007 Szary
RAL 9007 (Szary)
RAL-7016 Antracyt
RAL 7016 (Antracyt)
RAL-9005 Czarny
RAL 9005 (Czarny)
RAL-3000 Czerwony
RAL 3000 (Czerwony)
RAL-5005 Niebieski
RAL 5005 (Niebieski)
RAL-6009 Zielony
RAL 6009 (Zielony)
RAL-8014 Brązowy
RAL 8014 (Brązowy)
DB703 Łupkowy
DB703 (Łupkowy)

Panele warstwowe - kolory niestandardowe

Dowolny kolor RAL
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.
Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

Rama aluminiowa - kolory standardowe

RAL-9010 Biały
RAL 9010 (Biały)

Rama aluminiowa - kolory niestandardowe

Dowolny kolor RAL
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.
Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

Budowa

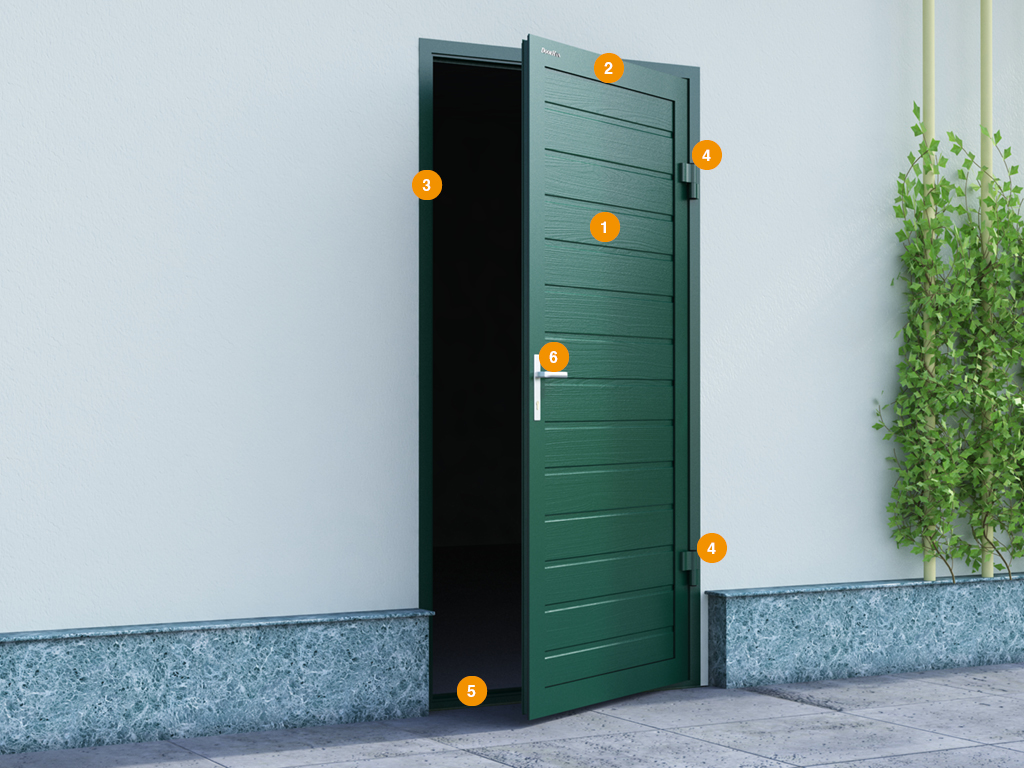

Budowa drzwi bocznych w ramie aluminiowej
  1. Zastosowanie płyt warstwowych zapewnia efektywność energetyczną
  2. Aluminiowy profil ościeżnicy zapewnia lekkość, a jednocześnie niezawodną konstrukcję
  3. Profile aluminiowe ościeżnicy zapewniają niezawodność i ochronę konstrukcji przed korozją.
  4. Dwuczęściowe zawiasy z odpornymi na zużycie łożyskami zapewniają łatwe otwieranie i zamykanie drzwi. Regulowane zawiasy ułatwiają montaż drzwi
  5. Próg drzwi garażowych może być wykonany w wersji wzmocnionej o wysokości 75 mm i niskiej - o wysokości 16 mm
  6. Drzwi garażowe wyposażone są we wszystkie niezbędne okucia, a także w samozamykacz i zamek elektromechaniczny

Wymiary otworu

Cond. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm wysokość otwarcia od 500 do 2 500
B, mm Szerokość otworu od 500 do 2 500
S, mm Grubość bloku drzwi z pudełkiem 45

Tabela rozmiarów

Wysokość, mm
2500
2000
1500
1000
500
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
Szerokość, mm

Przygotowanie obiektu budowlanego

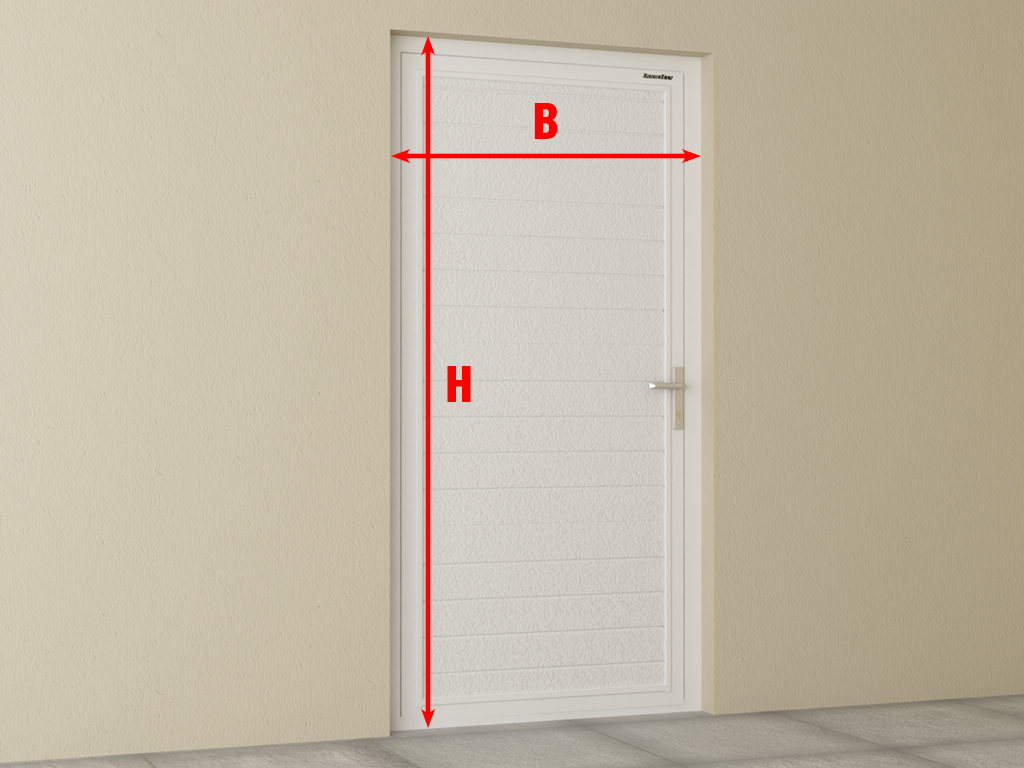

Montaz drzwi bocznych do garazu

Aby zmierzyć wymagane wskaźniki, wystarczy miarka i poziom budynku. Wszystkie pomiary są wykonywane w pomieszczeniach. Pomiar każdej z wartości jest niezbędny do uzyskania co najmniej trzech punktów: H - wysokość otworu (odległość od podłogi do góry otworu); B to szerokość otworu (odległość od lewej krawędzi do prawej krawędzi otworu).

WYMAGANIA DOTYCZĄCE PLACU BUDOWY

Miejsce instalacji musi spełniać następujące wymagania. Górna część otworu i podłoga muszą być równoległe do siebie (sprawdzane przez poziom i miarę taśmy), tolerancje nie przekraczają 4 mm na 1 m, ale nie więcej niż 8 mm na całej szerokości otworu. Boki otworu muszą być równoległe do siebie (sprawdzane linią pionu), tolerancje wynoszą 4 mm na 1 m, ale nie więcej niż 8 mm na całej wysokości otworu. Ściany znajdujące się w pobliżu otworu powinny być pojedynczą płaszczyzną (sprawdzaną długą regułą i poziomem), tolerancja płaskości może wynosić nie więcej niż 5 mm. Wymiary luzów montażowych (z uwzględnieniem tolerancji) mieszczą się w zakresie od 8 do 35 mm. Krawędzie i powierzchnie zewnętrznych i wewnętrznych zboczy nie powinny mieć przebić, napływu roztworu i innych uszkodzeń o wysokości lub głębokości większej niż 8 mm. Wadliwe miejsca muszą być wypełnione; luźne rozdrobnione obszary powierzchni - wzmocnione i puste przestrzenie w otworze (na przykład wgłębienia w połączeniach murów, w połączeniach nadproża i muru, a także puste przestrzenie utworzone podczas usuwania skrzynek podczas wymiany bloków drzwi) - są wypełnione sztywnymi wkładkami. Ściany z płyt gipsowo-kartonowych muszą mieć uchwyty do mocowania ościeżnicy.

Sposoby instalacji

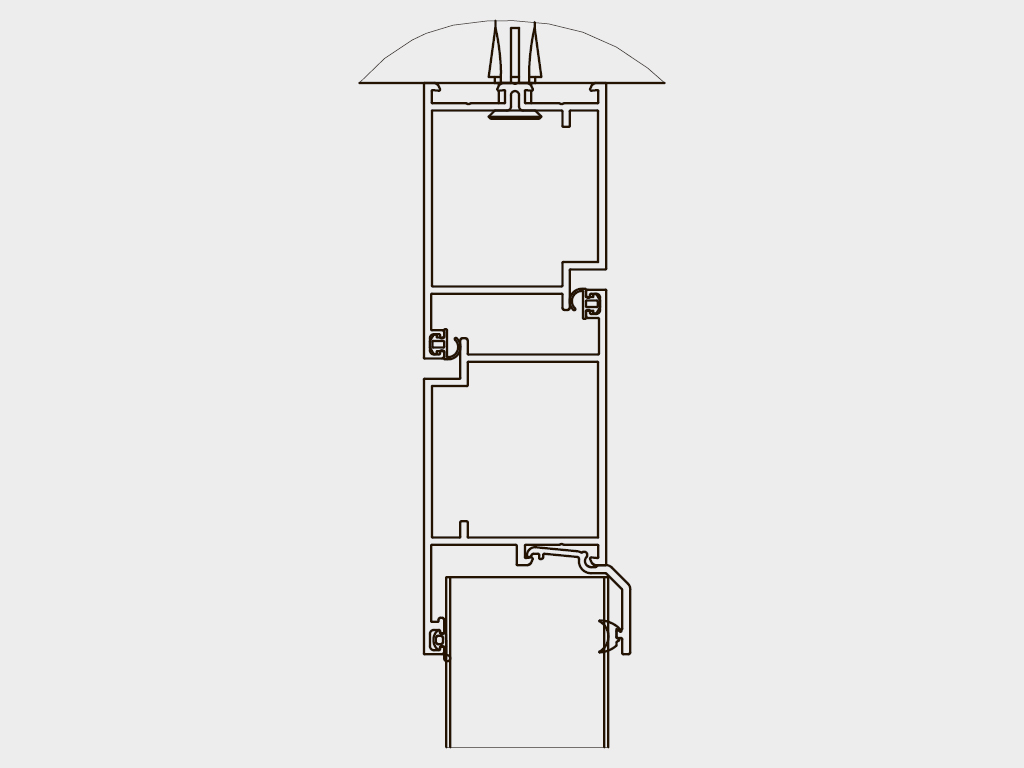

Montaż drzwi garażowych do betonu za pomocą kołków dystansowych

Montaż za pomocą kołków dystansowych. Niezawodne mocowanie w ścianach z cegły lub betonu.

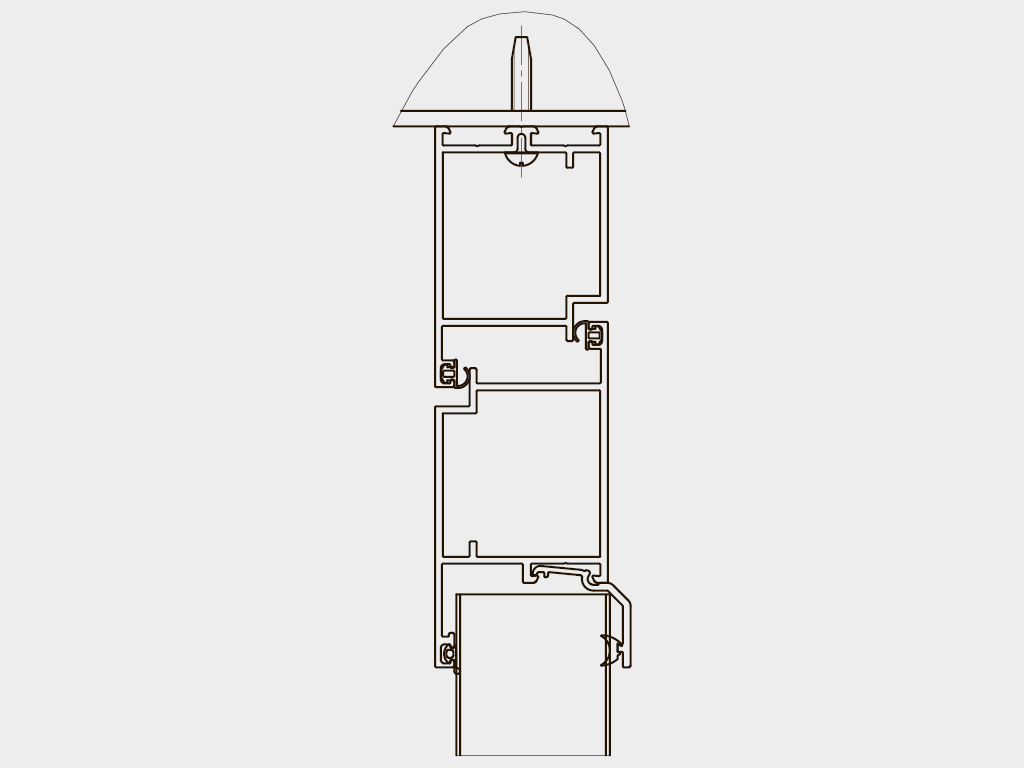

Montaż drzwi garażowych do konstrukcji stalowej za pomocą śrub

Montaż mocowania do metalu za pomocą śruby.

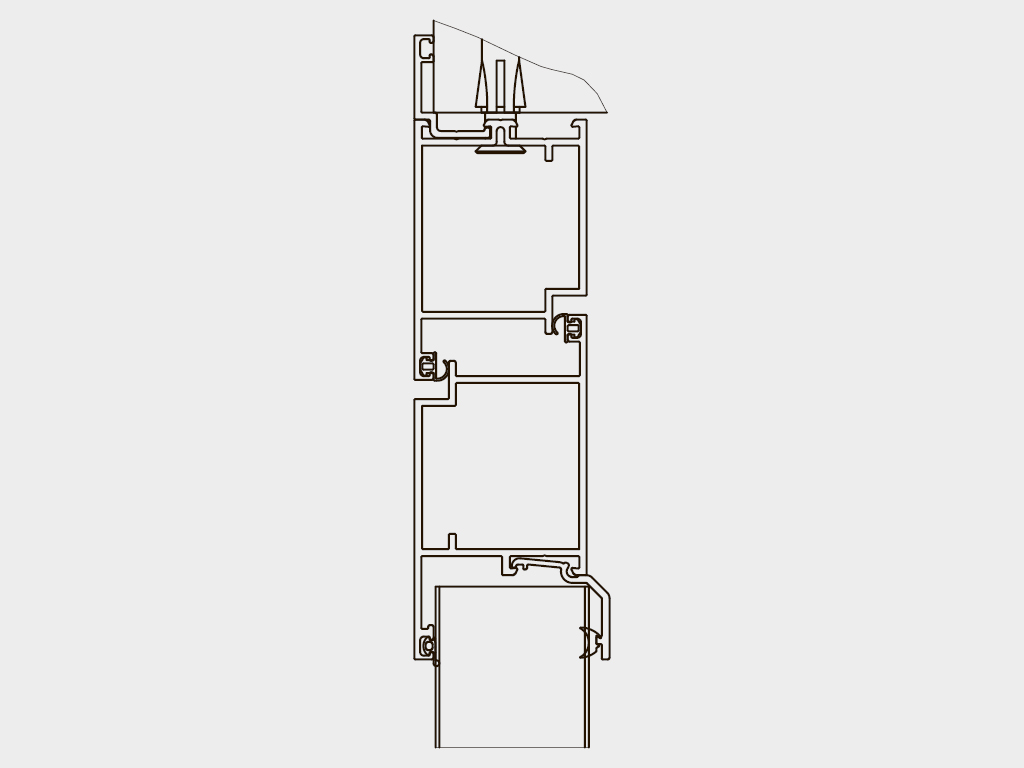

Montaż narożny drzwi bocznych w ramie aluminiowej

Instalacja z zachodzącą na siebie szczeliną między ościeżnicą a otworem. Daje estetyczny wygląd, ukrywa wszystkie nierówności otworu.

Standardowe rozwiązania projektowe

Drzwi jednoskrzydłowe

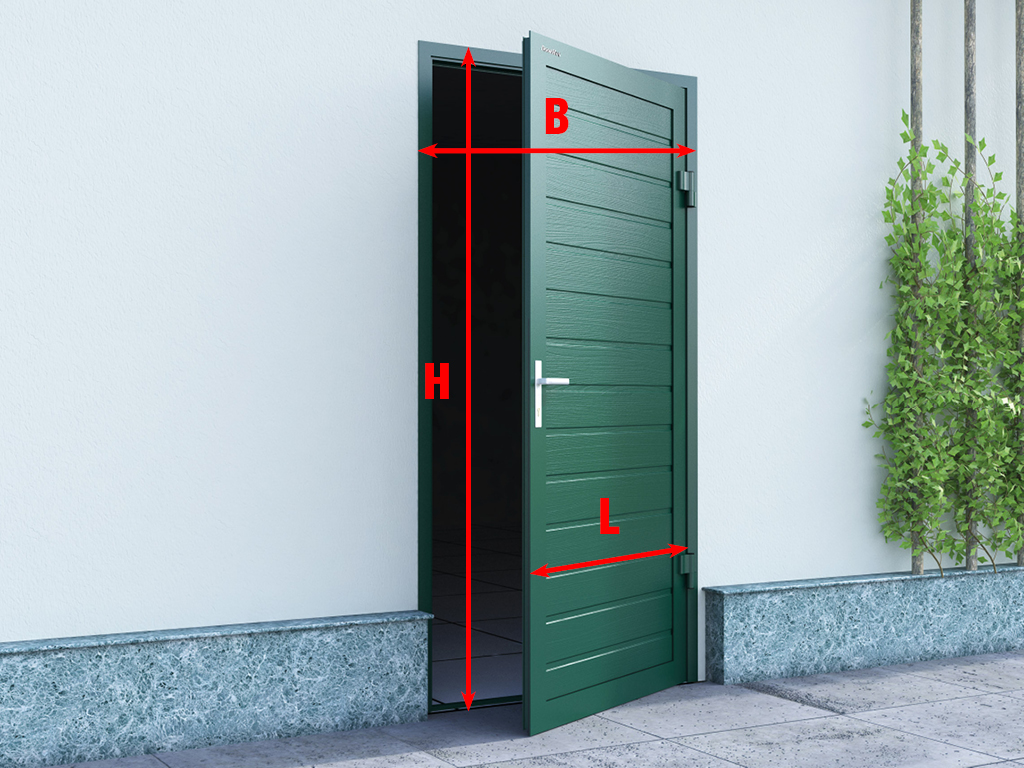

Pomiar otworu montazowego dla drzwi bocznych panelowych
Drzwi garażowe jednodrzwiowe. Drzwi garażowe mogą być wykonane z otworem po lewej lub prawej stronie, na zewnątrz lub wewnątrz pomieszczenia. Próg drzwi może być wykonany w wersji standardowej o wysokości 16 mm, a także w wersji wzmocnionej - o wysokości 68 mm. Podczas montażu drzwi redukcja otworu poziomego wynosi 136 mm, pionowo - 136 lub 84 mm, w zależności od rodzaju progu.
Cond. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm wysokość otwarcia od 500 do 2 500
B, mm Szerokość otworu od 500 do 1 500
S, mm Grubość bloku drzwi z pudełkiem 45

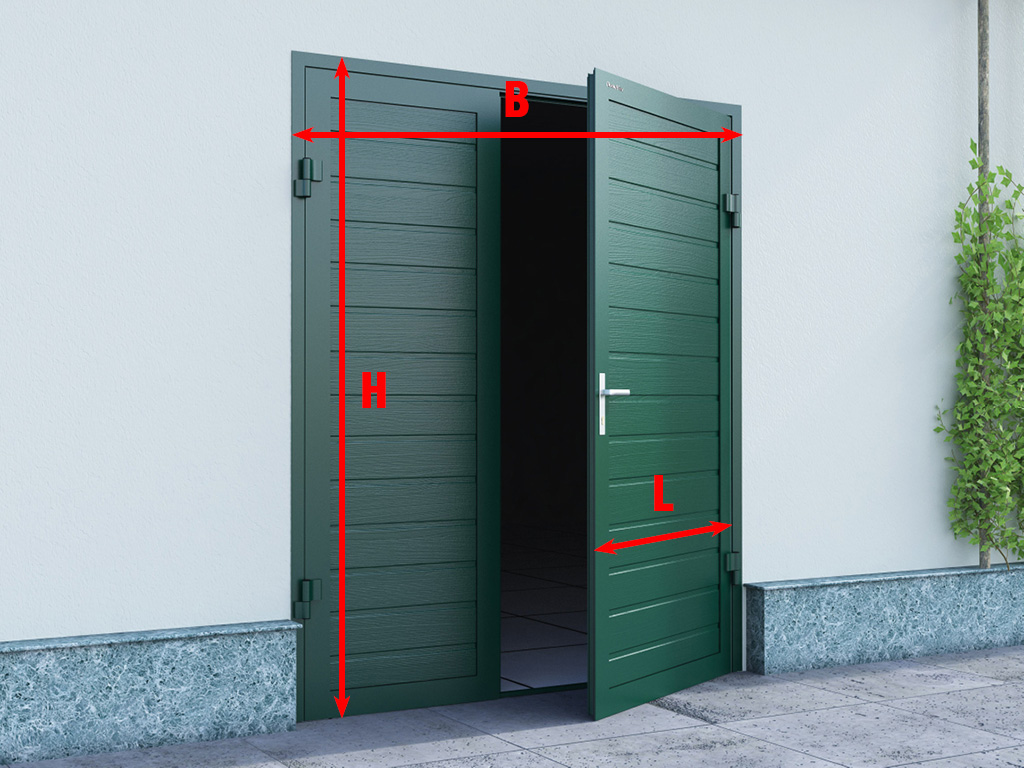

Drzwi dwuskrzydłowe
Drzwi boczne dwuskrzydlowe
Podwójne drzwi garażowe. Drzwi garażowe mogą być wykonane z otworem po lewej lub prawej stronie, na zewnątrz lub wewnątrz pomieszczenia. W podwójnych drzwiach jedno ze skrzydeł jest przymocowane dwoma zatrzaskami. Próg drzwi może być wykonany w wersji standardowej o wysokości 16 mm, a także w wersji wzmocnionej - o wysokości 68 mm.
Cond. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm wysokość otwarcia od 500 do 2 500
B, mm Szerokość otworu od 640 do 2500
S, mm Grubość bloku drzwi z pudełkiem 45

Podstawowe wyposażenie

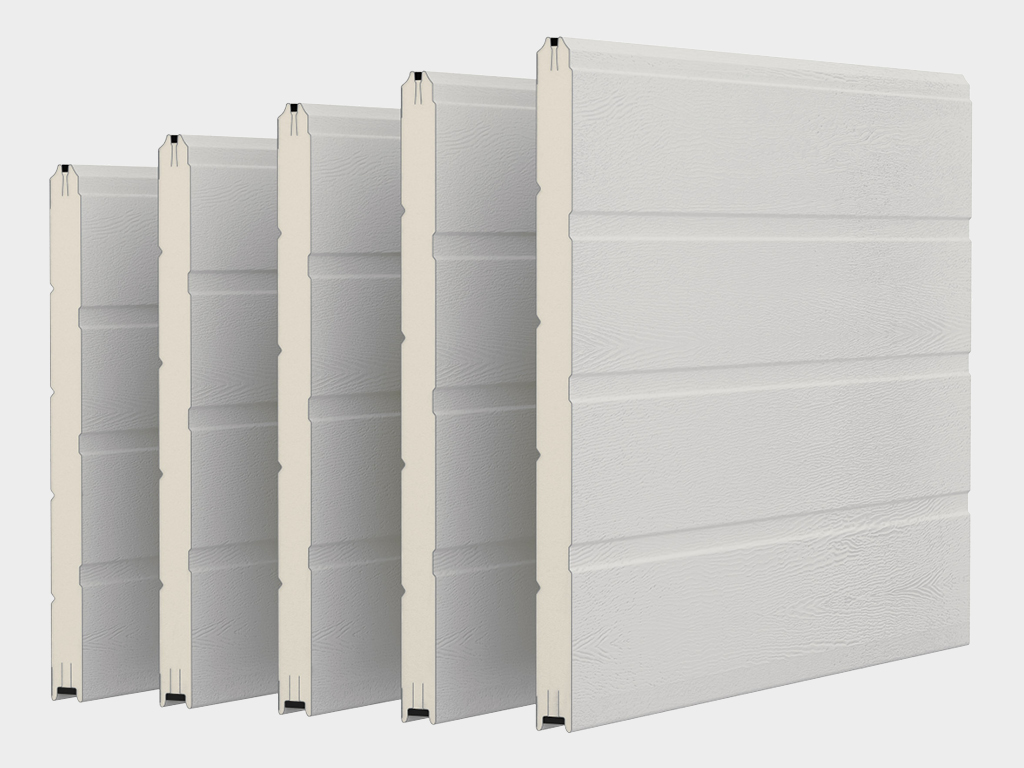

Panele do produkcji drzwi bocznych do garażu
Skrzydło drzwiowe z wypełnieniem z płyt warstwowych o grubości 40 mm

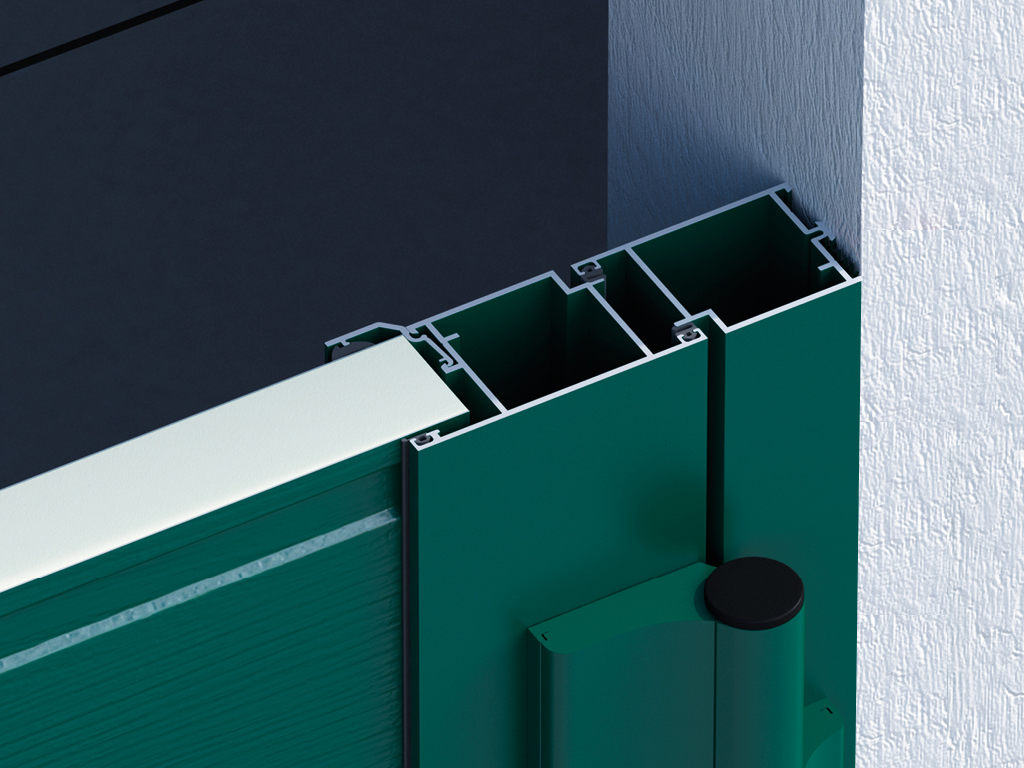

Aluminiowa rama dla bocznych drzwi panelowych
Rama wykonana z malowanych profili aluminiowych

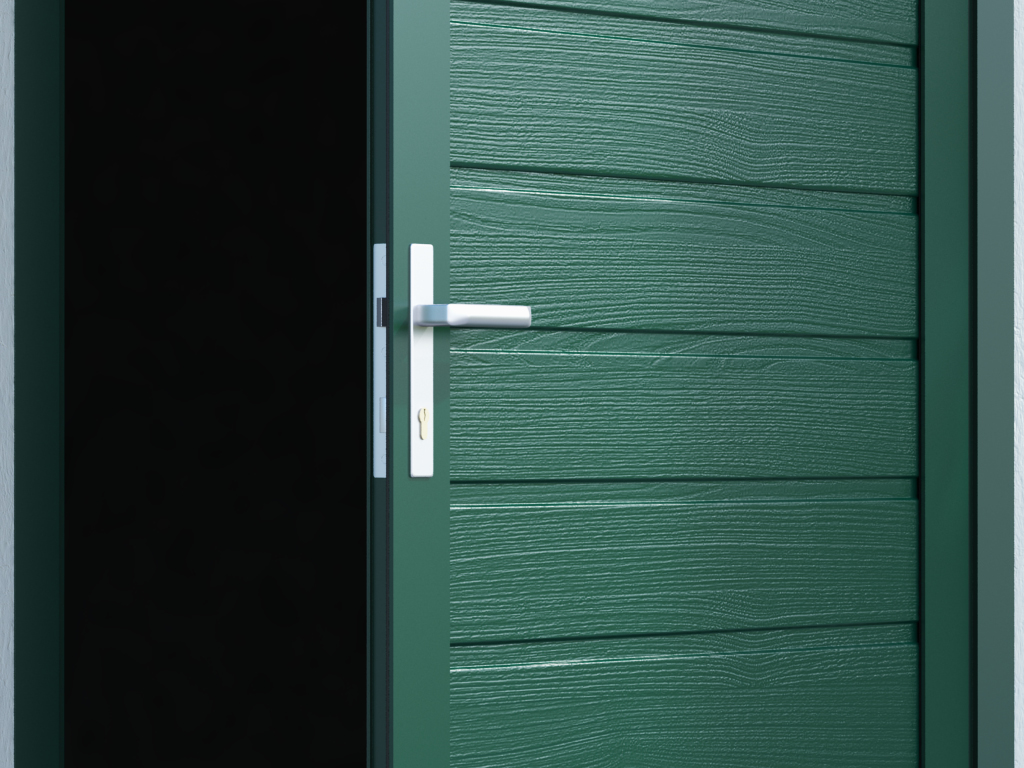

Zamek mechaniczny wpuszczany dla drzwi bocznych panelowych
Zamek mechaniczny wpuszczany

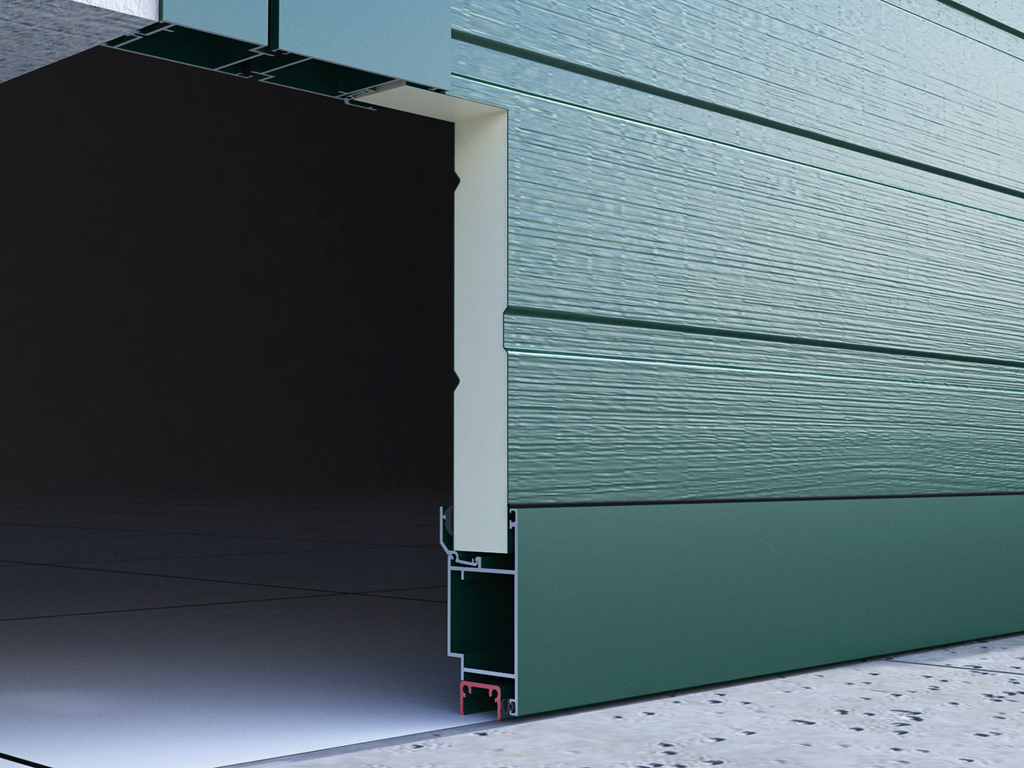

Standardowy niski próg 16mm dla drzwi bocznych panelowych
Standardowy niski próg 16mm dla drzwi bocznych panelowych

Dodatkowe wyposażenie

Sterowanie

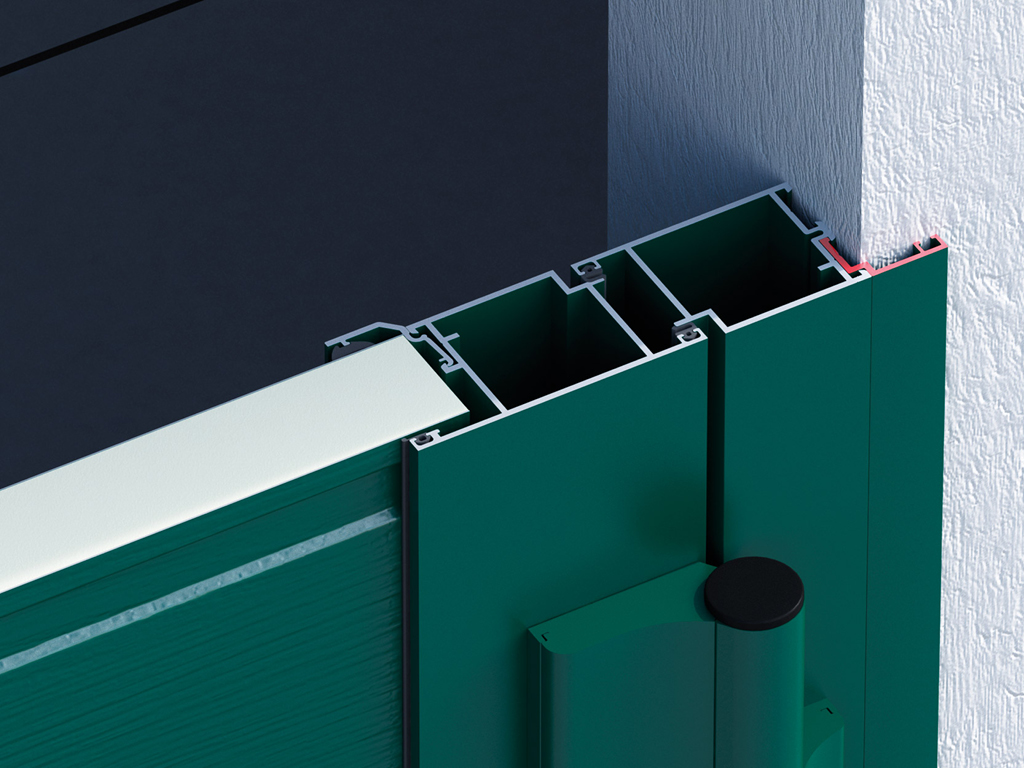

Montaż listwy wokół obwodu ramy drzwi bocznych
Montaż listwy wokół obwodu ramy
Zamek wpuszczany elektromechaniczny dla drzwi bocznych panelowych
Zamek wpuszczany elektromechaniczny

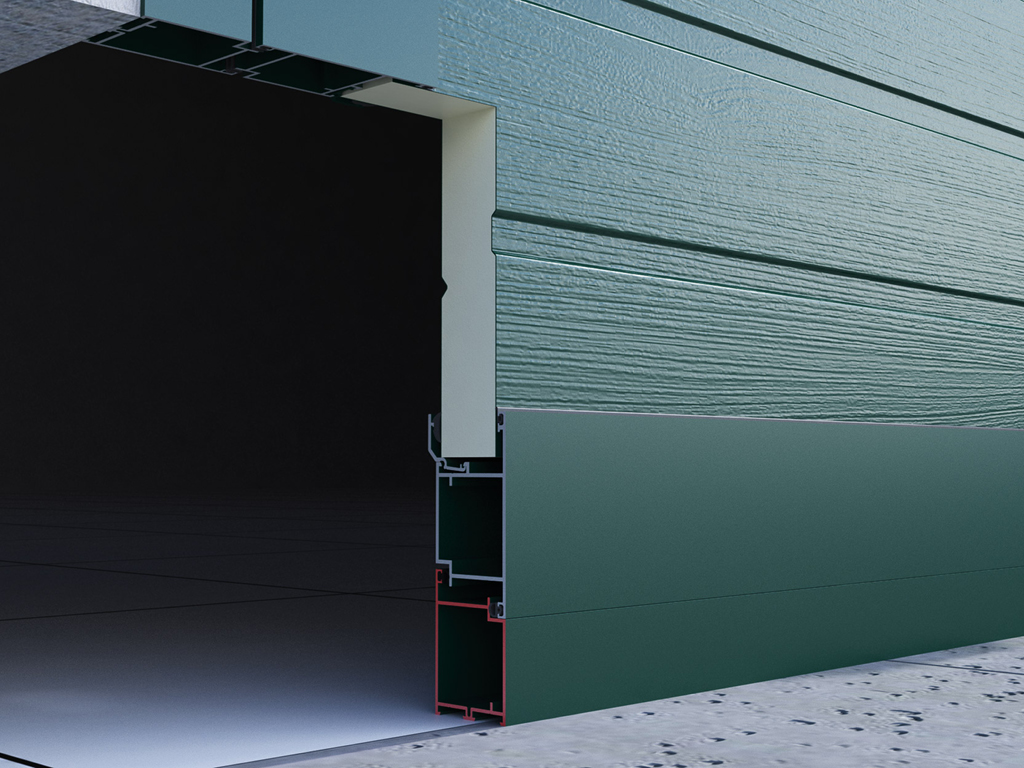

Wzmocniony wysoki próg 68mm dla drzwi bocznych panelowych
Wzmocniony wysoki próg 68mm dla drzwi bocznych panelowych

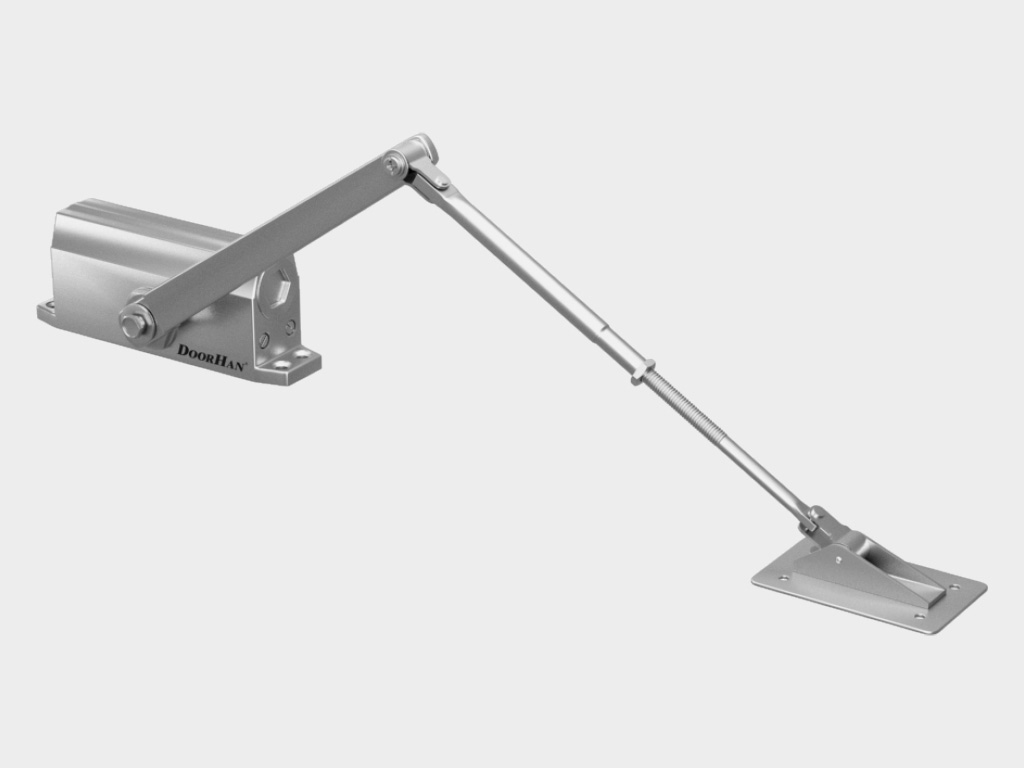

Samozamykacz do drzwi bocznych
Samozamykacz

Panele aluminiowe - rodzaje wypełnień

Przeszklone panele wykonane są ze specjalnych aluminiowych profili, które zapewniają taką samą stabilność jak standardowe panele bramowe ze stali i poliuretanu i mogą być łatwo łączone ze standardowymi panelami. Oferujemy bramy garażowe o standardowym przeszkleniu, pełnym przeszkleniu i przeszkleniu zespolonym.

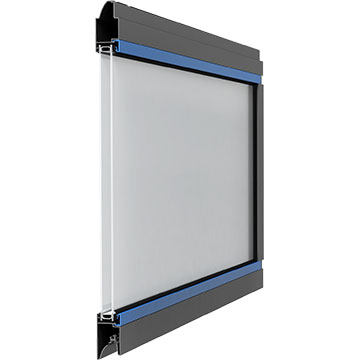

Przeszklenie do bramy garażowej
Panel panoramiczny z listwą przyszybową i jednokomorowym pleksiglasem lub poliwęglanem odpornym na uderzenia

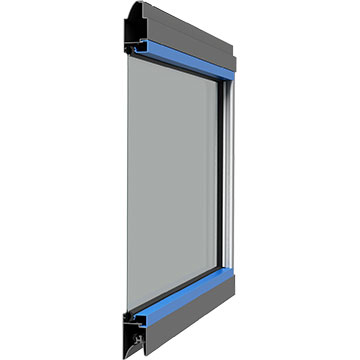

Przeszklenie do bramy segmentowej
Panel panoramiczny z jedną warstwą pleksiglasu albo poliwęglanu odpornego na uderzenia. Oszklone z wykorzystaniem listwy

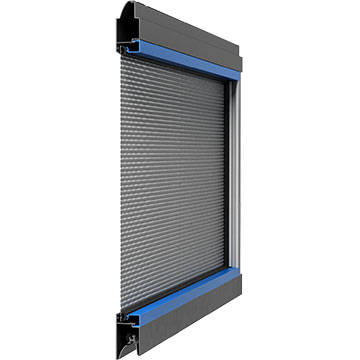

Panel garażowy z wentylacją
Panel panoramiczny z listwą przyszybową i wentylacyjną kratką aluminiową

Właściwości paneli aluminiowych

– Dostępna wysokość - od 370 do 650 mm
– Standarowy kolor ramy aluminiowej - srebrny

Okna

Naturalne doświetlenie obiektu zapewnią atrakcyjne okna DoorHan wypełnione odpornym na uderzenia szkłem. Okna mogą być wykonane w ramie stalowej oraz plastikowej do wbudowania w pancerz garażowych bram segmentowych. Dzięki specjalnej konstrukcji okienko szczelnie przylega do pancerza bramy i tym samym nie występuje zamarzanie oraz unika się strat ciepła na obwodzie okienka.

Okna w ramie plastikowej

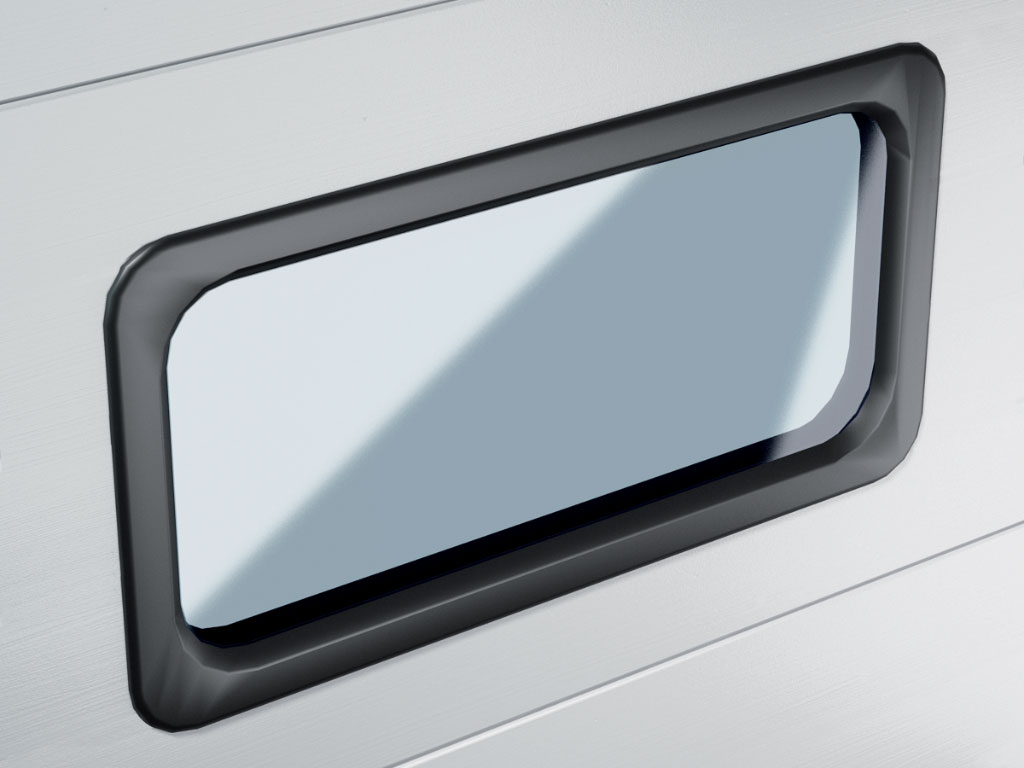

Okno bramowe w czarnej ramie szerokie model DH85603P
Okno szerokie 635x335 DH85603P

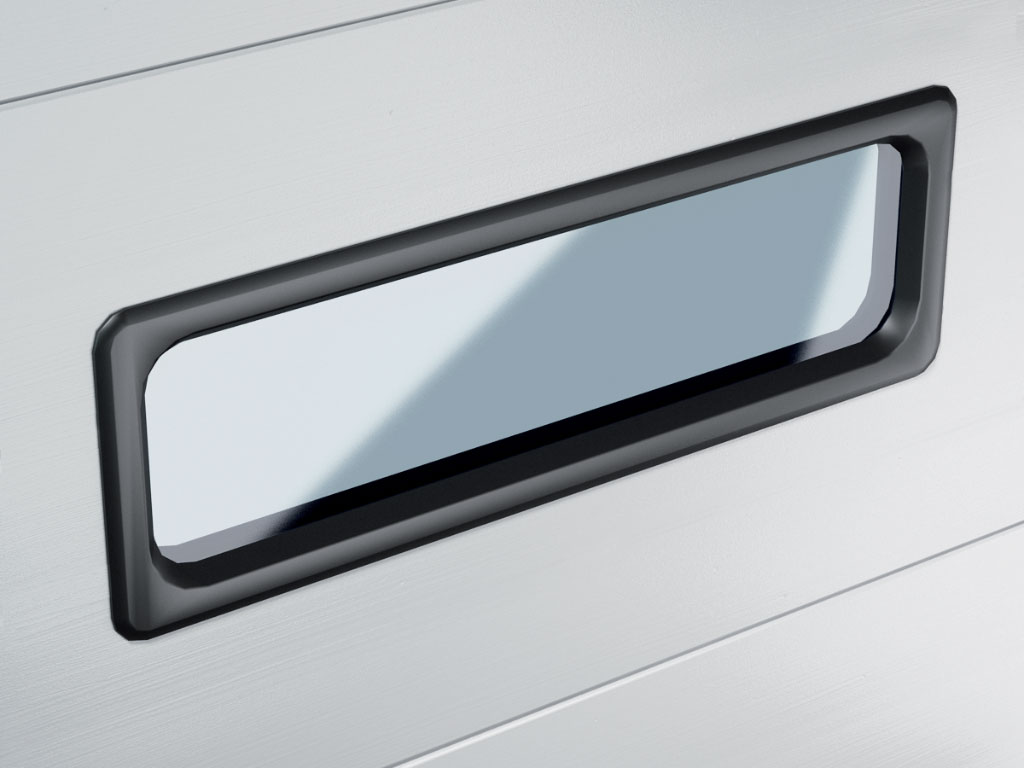

Okno bramowe w czarnej ramie wąskie model DH85602P
Okno wąskie 588x181 DH85602P
Kolor RAL9004 Czarny
RAL 9004 (Czarny)

Okna w ramie stalowej

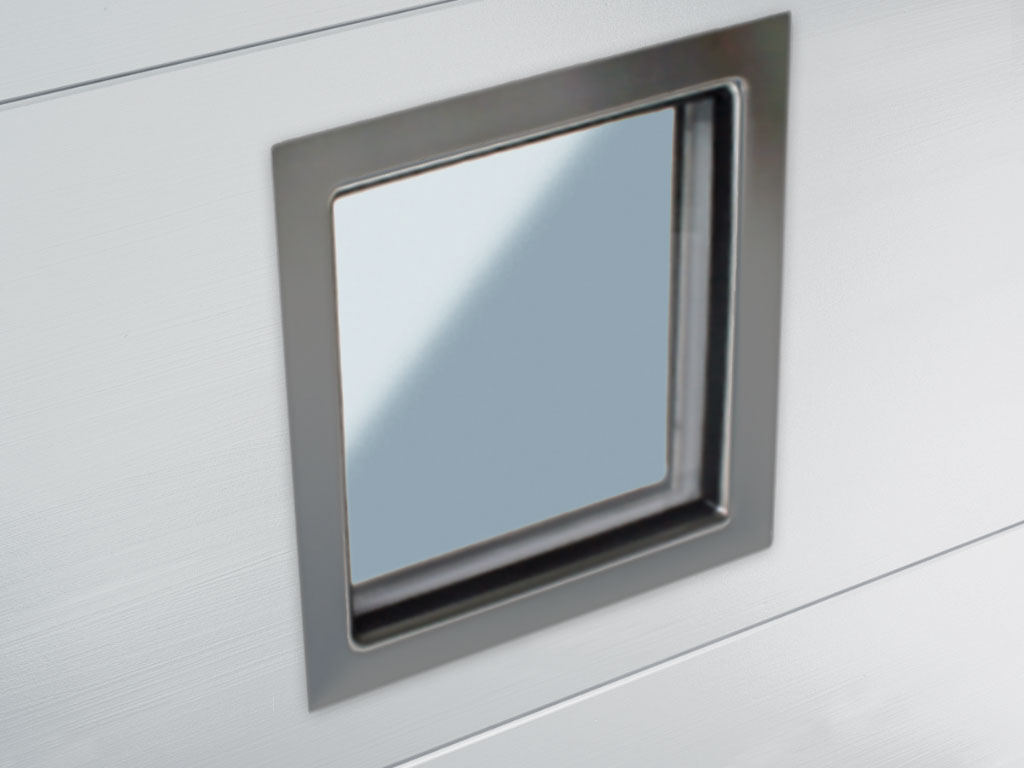

Okno do bram stalowe kwadratowe
Okno ze stali nierdzewnej z podwójnym akrylem 310x310 - 310310ST 230x230- 230230ST

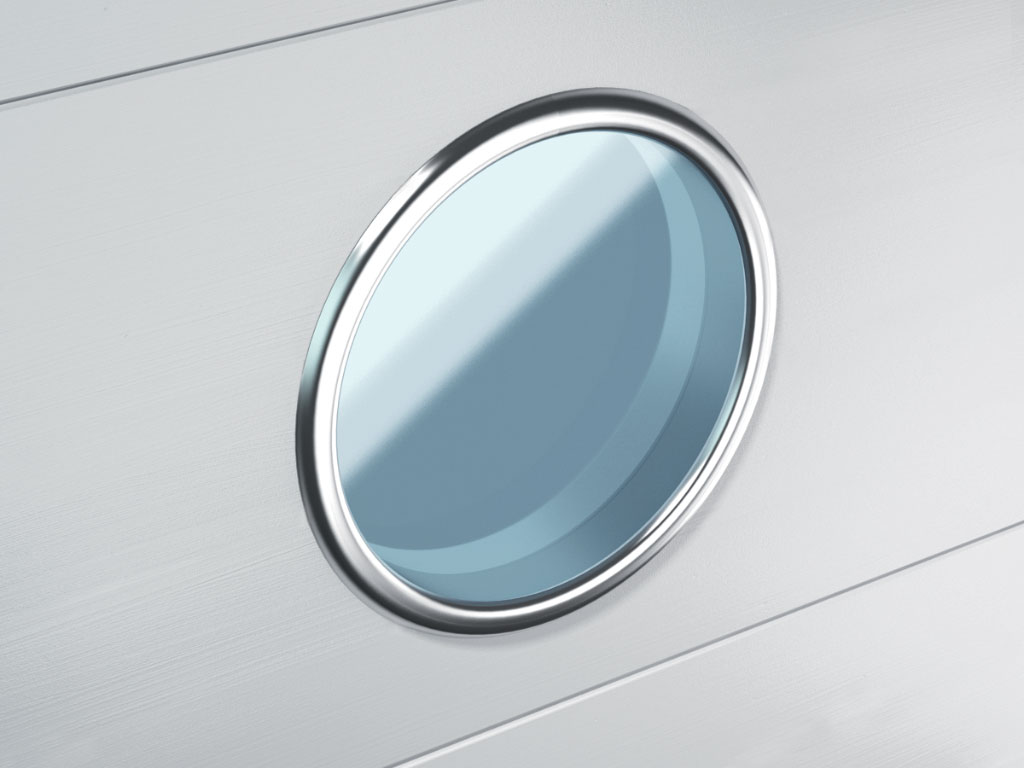

Okno bramowe stalowe okrągłe
Okno okrągłe 360mm DH-WR360K
Kolor RAL7001 Srebrny
RAL 7001 (Srebrny)

Okna w ramie plastikowej

Okno w ramie plastikowej 532x344 do garażowych drzwi bocznych
Okno 532x344
Kolor RAL 8014 Brązowy
RAL 8014 (Brązowy)
Kolor RAL 9003 Biały
RAL 9003 (Biały)
Rama okna garażowych drzwi bocznych w okleinie ciemny dąb
Ciemny Dąb
Okleina Złoty dąb
Złoty Dąb

Specyfikacja techniczna

Parametr Znaczenie Uwaga
Niezawodność, liczba cykli otwierania-zamykania, nie mniej 150 000
Waga, kg / m² 16
Izolacja dźwięków powietrznych, dB nie mniej niż 30
Zredukowana odporność na przenikanie ciepła, m² * ° С / W 0,77
Szczelność zgodnie z GOST 26602.2-99, Pa 2 klasa (ciśnienie do 50 Pa)
Wodoszczelność zgodnie z GOST 26602.2-99, Pa 1 klasa (ciśnienie do 30 Pa)

Warunki eksploatacji produktu

  1. Należy unikać zatkania mechanicznych części drzwi piaskiem i pyłem budowlanym. W okresie zimowym upewnij się, że lód lub brud nie gromadzą się na progu drzwi wejściowych lub na framudze drzwi. Ze względu na gromadzenie się brudu i lodu na skrzynce, uszczelki drzwi nie będą w stanie przyjąć właściwej formy, więc drzwi wejściowe nie będą mogły się szczelnie zamknąć. W rezultacie na mechanizm oddziałują dodatkowe obciążenia, co prowadzi do deformacji części i naruszenia geometrii drzwi

  2. Zaleca się smarowanie zamków i zawiasów drzwi specjalnym smarem silikonowym co trzy miesiące.

  3. Upewnij się, że drzwi są zamknięte, gdy śruby blokujące są wciśnięte lub śruby drzwi są zamknięte.

  4. Aby zachować oryginalny wygląd panelu tak długo, jak to możliwe, zaleca się użycie specjalnych narzędzi. Dozwolone jest czyszczenie panelu wilgotną szmatką. Szorstkie uderzenia mechaniczne w panel, kontakt z kwasami chemicznymi, zasadami, roztworami i obfitą wodą są zabronione. Zaniedbanie tej zasady pociąga za sobą pojawienie się wad i pogorszenie wyglądu drzwi.

Certyfikaty i deklaracje

Certyfikat zgodności

Opakowanie

Opakowanie kartonowe Specyfikacja pakowania
Opis Opakowanie składa się z 2 warstw kartonu owiniętych wokół drzwi z zakładką o szerokości co najmniej 100 mm na styku arkuszy; opakowania kartonowe są pokryte folią stretch w 2 warstwach na wierzchu i przymocowane taśmą z logo firmy
Skład pięciowarstwowy karton, folia stretch, taśma klejąca z logo
Szerokość, mm od 500 do 2 500
Wysokość mm od 500 do 2 500
Waga brutto, kg do 100
