Zewnętrzne drzwi stalowe 72/55mm
Drzwi zewnętrzne wejściowe dedykowane są przede wszystkim klientom posiadającym domy jednorodzinne. Wysoką trwałość i elegancki wygląd w wieloletnim użytkowaniu zapewnia unikalna technologia produkcji z wysokiej jakości blachy. Użytkowane zgodnie z instrukcją obsługi drzwi zewnętrzne są odporne na warunki atmosferyczne zapewniając nie odkształcanie i nie opuszczanie się skrzydeł. Posiadają aprobatę techniczną nr AT-15-8599/2011. Blacha, z której produkowane są drzwi stalowe doskonale imituje naturalną strukturę drewna co w połączeniu z bogatą gamą kolorystyczną laminatów umożliwia każdemu klientowi optymalny wybór. W opcji drzwi wejściowe mogą być malowane proszkowo na kolor z palety RAL.
Obszary aplikacji

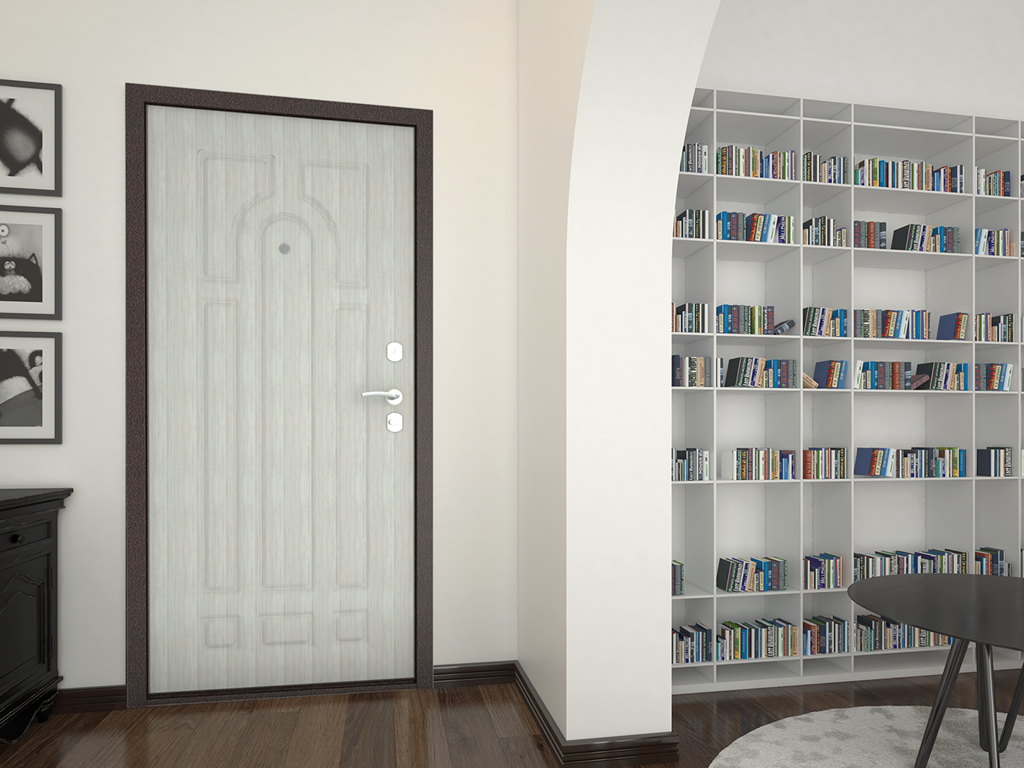

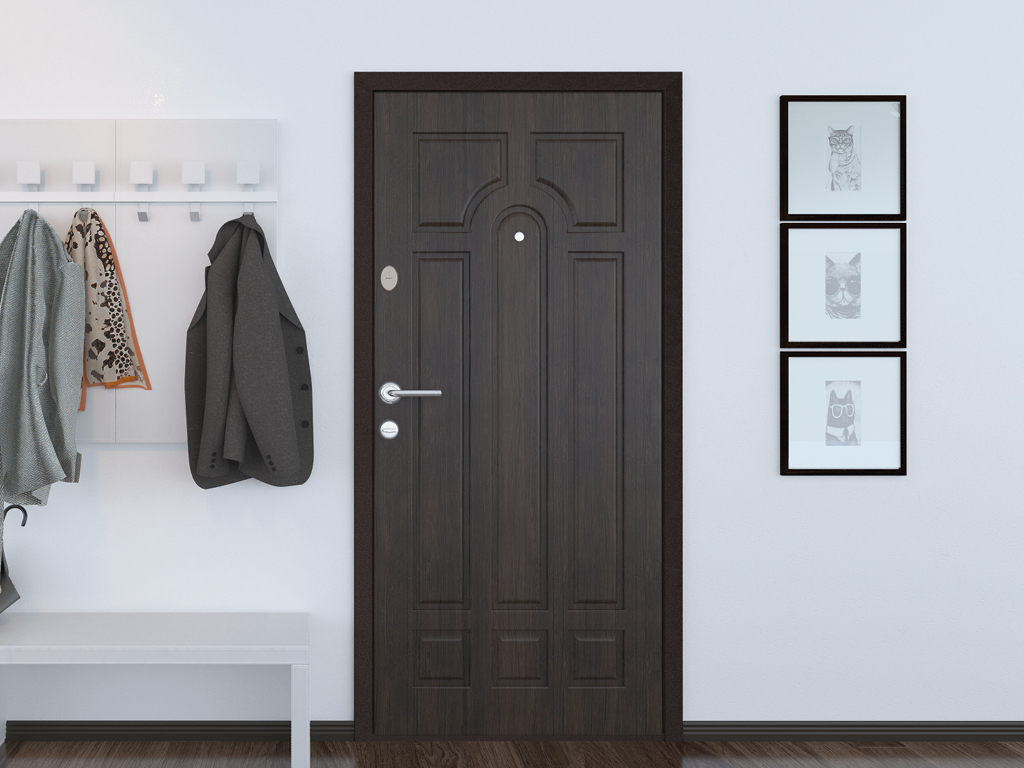

Wejście do domu

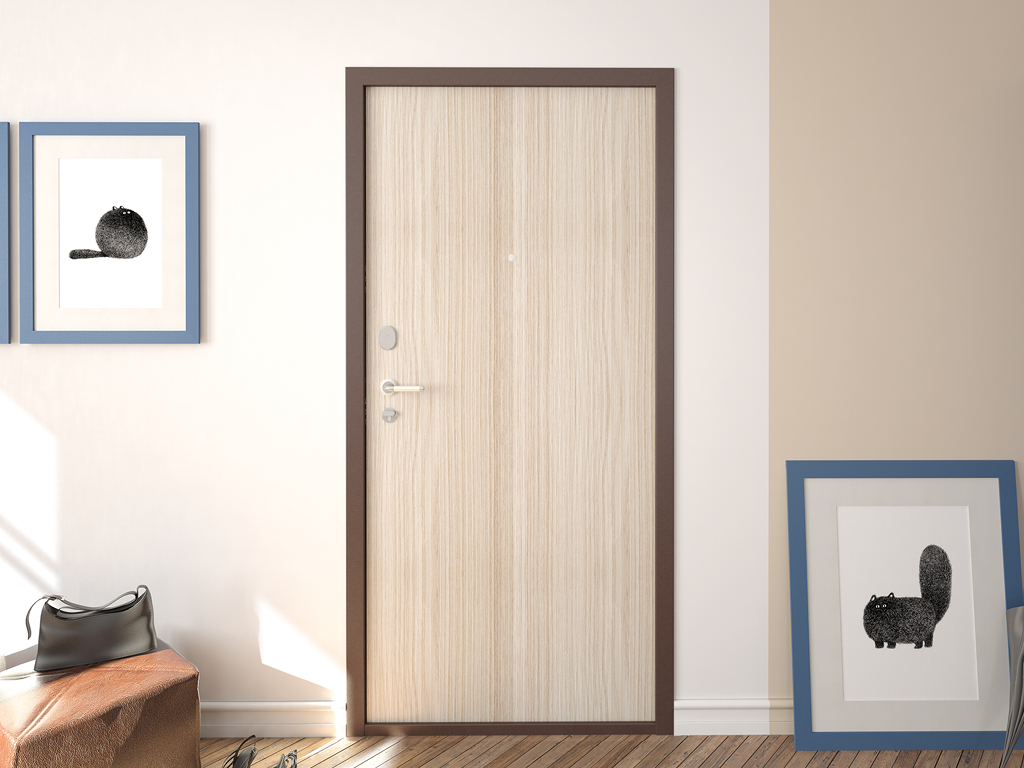

Wejście do mieszkania

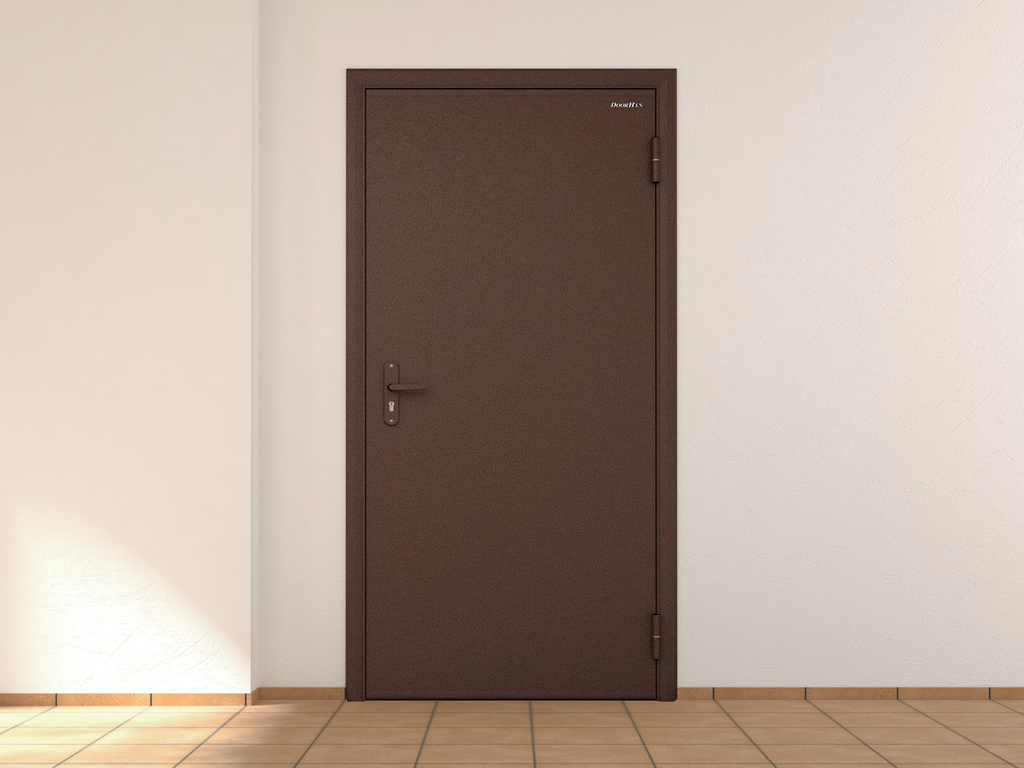

Wejście do pomieszczenia gospodarczego
Parametry techniczne:
- grubość skrzydła 72 mm lub 55 mm
- wypełnienie skrzydła polistyren spieniony lub piana poliuretanowa
- przylga czterostronna
- możliwość skracania skrzydła do 120 mm
Dostępne szerokości:
80E, 90E, 100E
Design
Typy powierzchni
Drewnopodobna
Struktura
Gładka
Rodzaje przetłoczeń

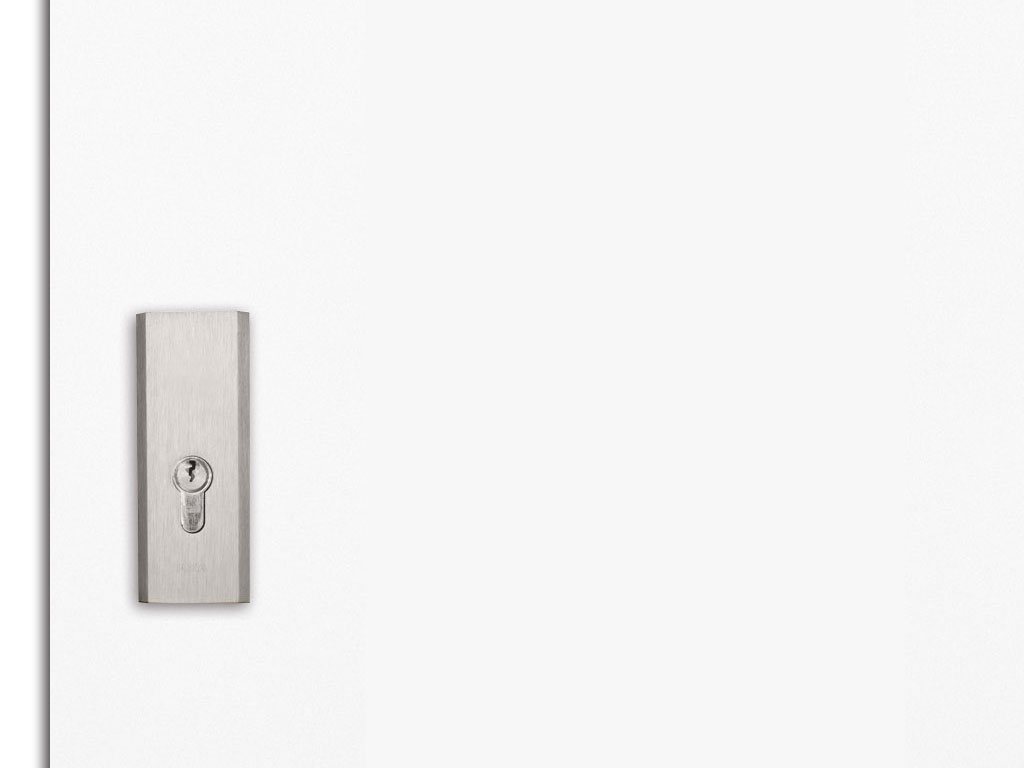

Gładkie

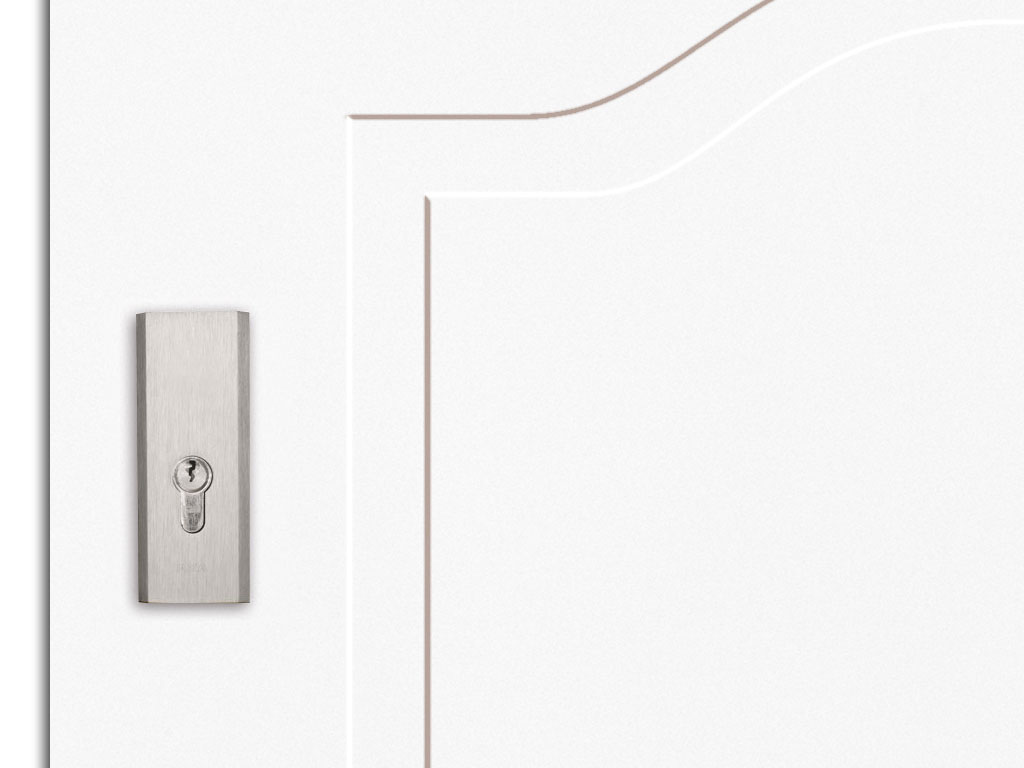

Płytkotłoczone
Głębokotłoczone
Rodzaje oklein drewnopodobnych
Biały struktura
Biały drewnopodobny*
Dąb bielony*
Dąb sonoma*
Dąb sheffield*
Dąb calvados*
Winchester*
Złoty dąb
Dąb rustical
Ciemny orzech
Dąb bagienny
Ciemny mahoń
Wenge
Antracyt struktura
Antracyt drewnopodobny
*Niedostępne w rozmiarze "100”
Kolory standardowe
RAL 9010 (Biały)
RAL 9006 (Srebrny)
RAL 7035 (Szary)
RAL 8003 (Miodowy)
RAL 8017 (Czekoladowy)
RAL 7016 (Antracyt)
Kolory niestandardowe
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie drzwi zewnętrznych na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.
Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

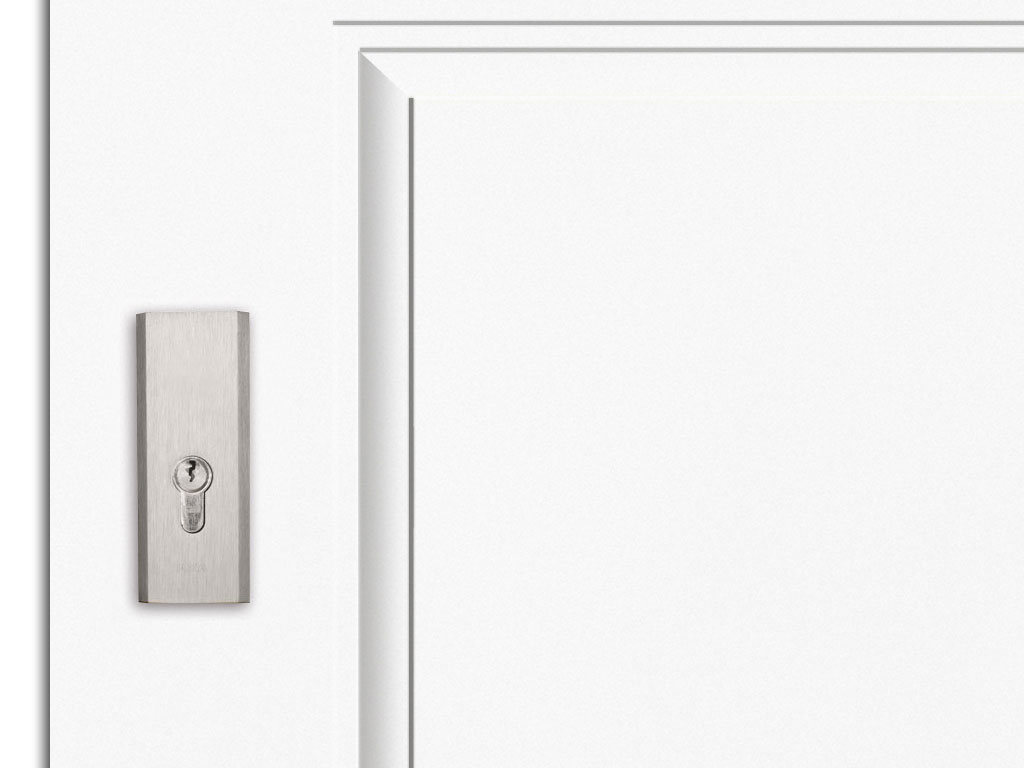

Drzwi głębokotłoczone - wzory

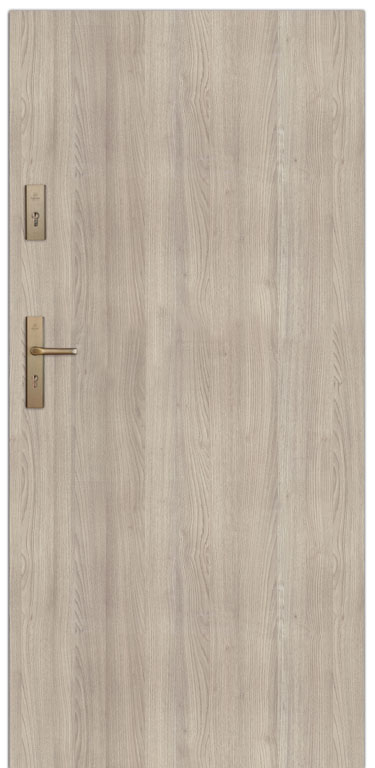

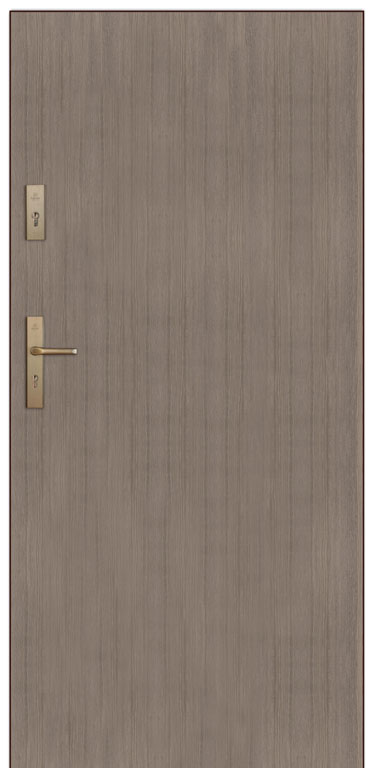

D00

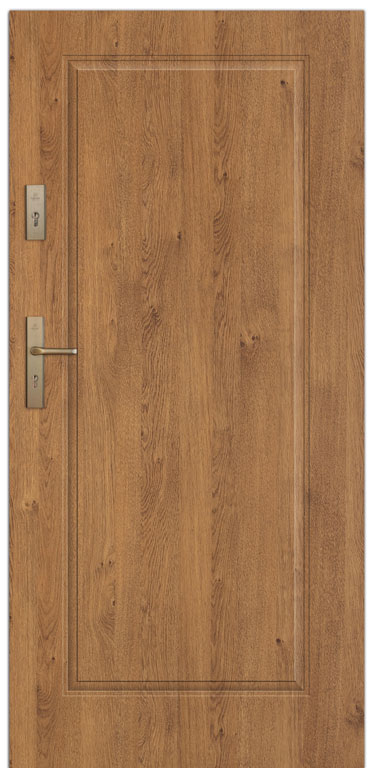

D21

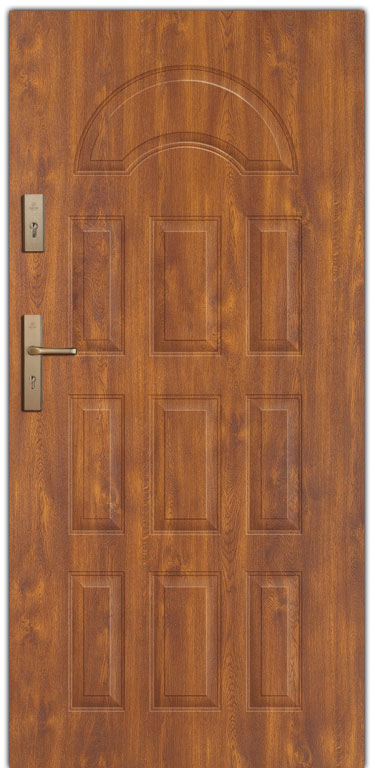

D20

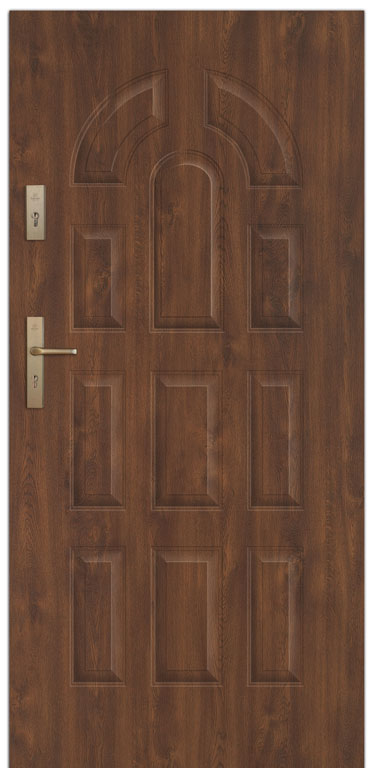

D26

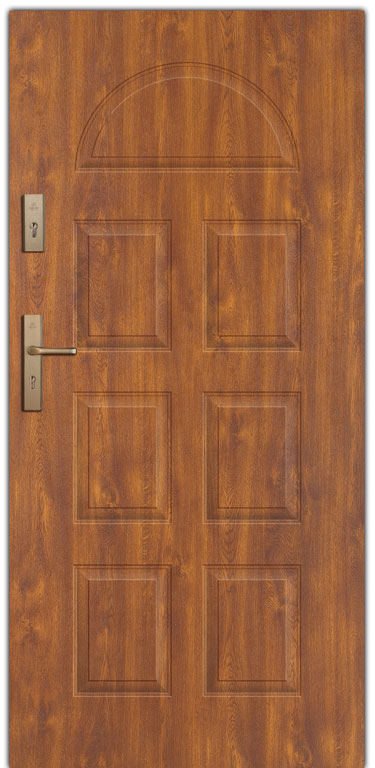

D27

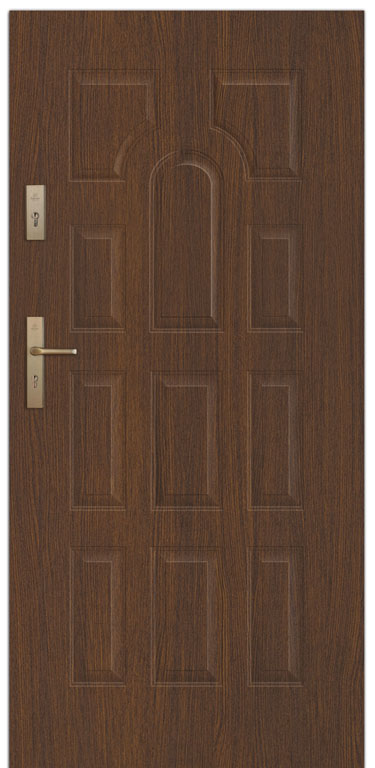

D29
Drzwi płytkotłoczone - wzory

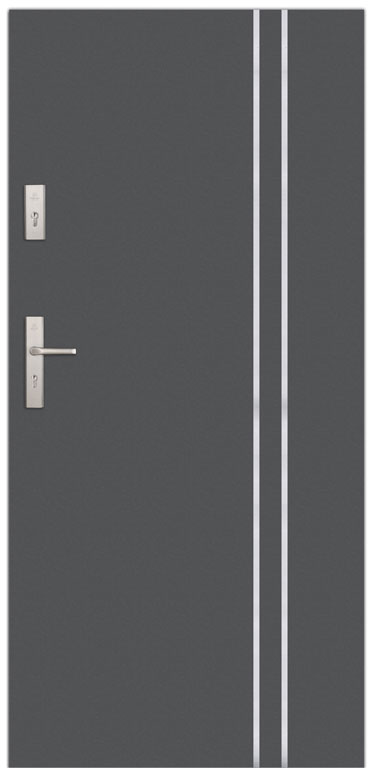

D00

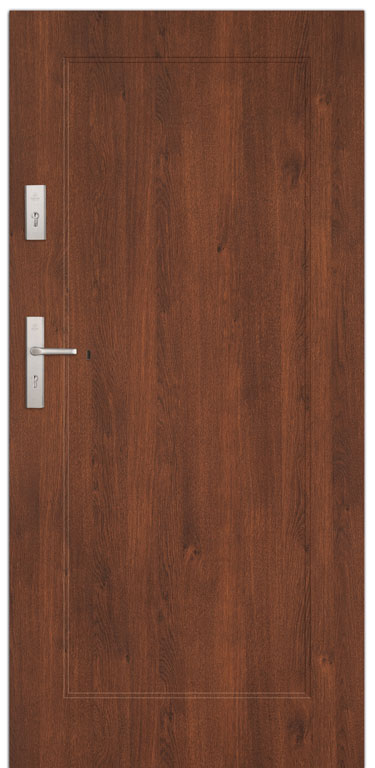

D01

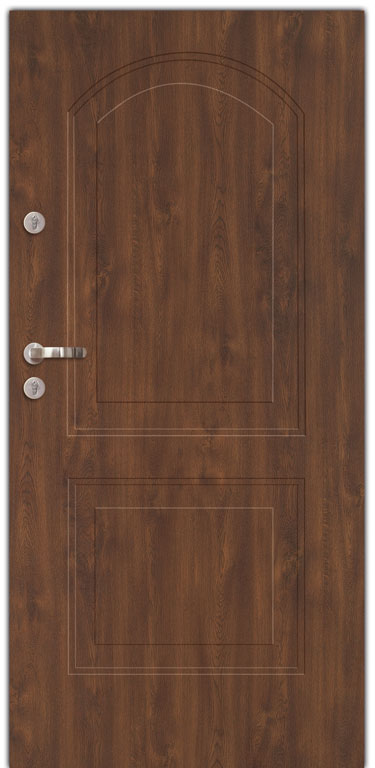

D02

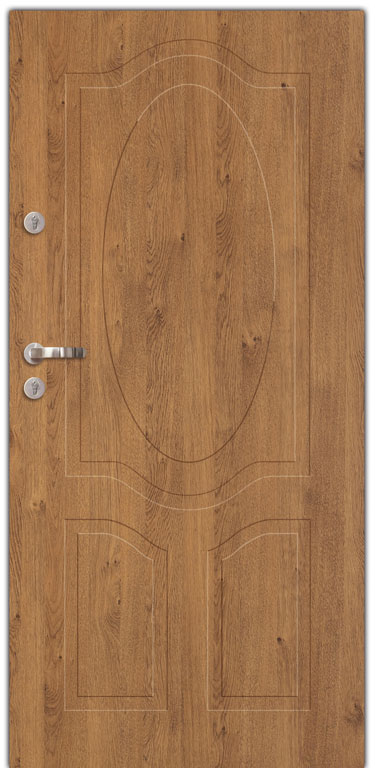

D04

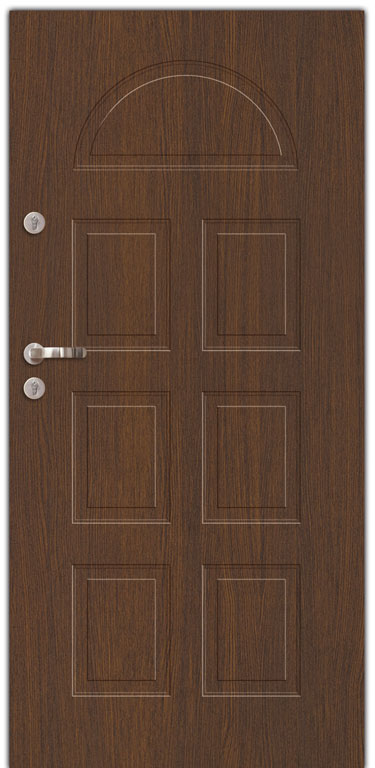

D07

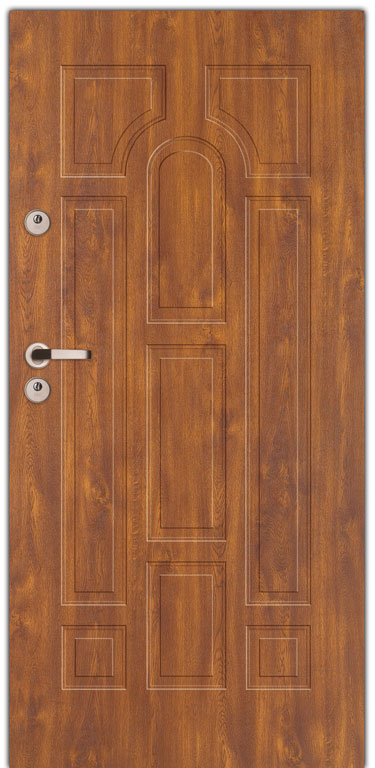

D09

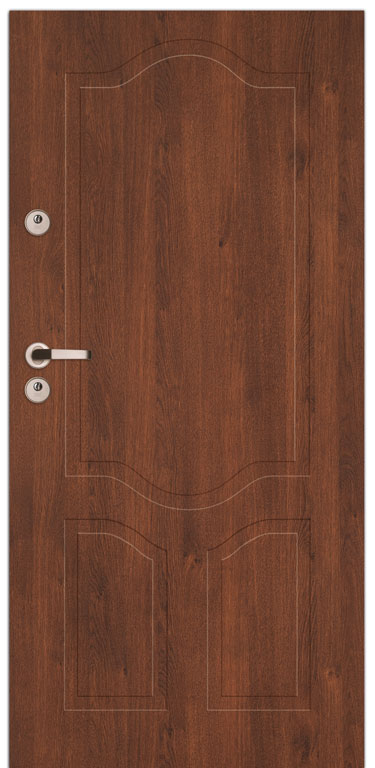

D24

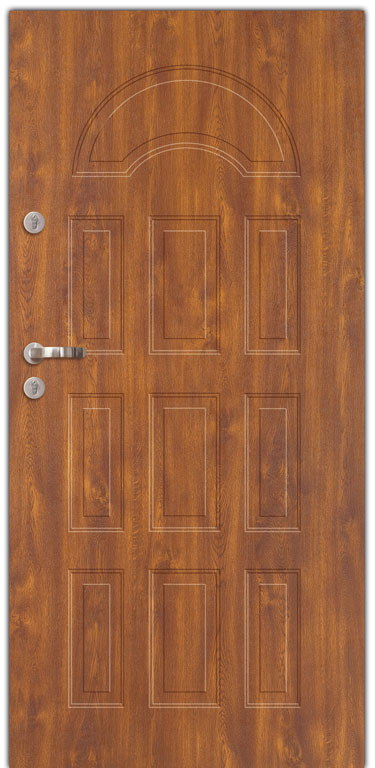

D30

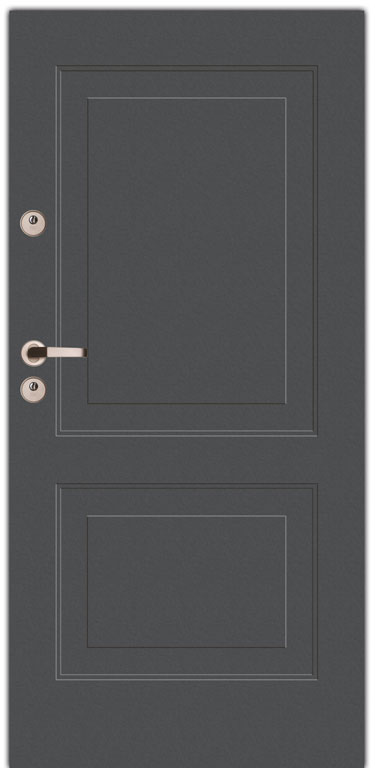

D32

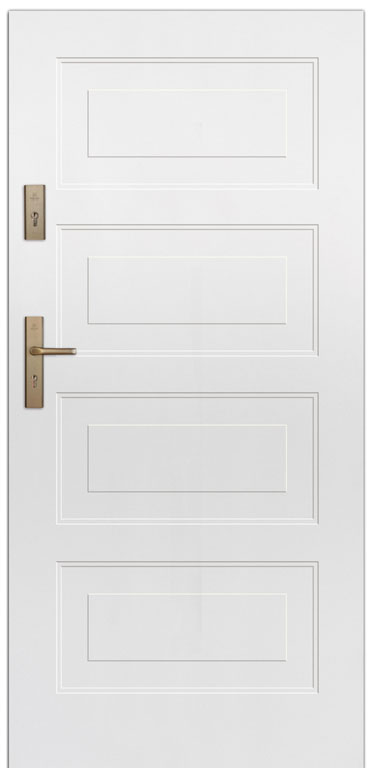

D34

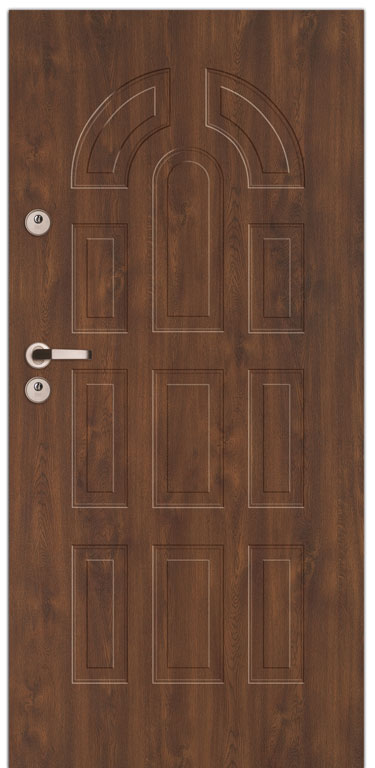

D36

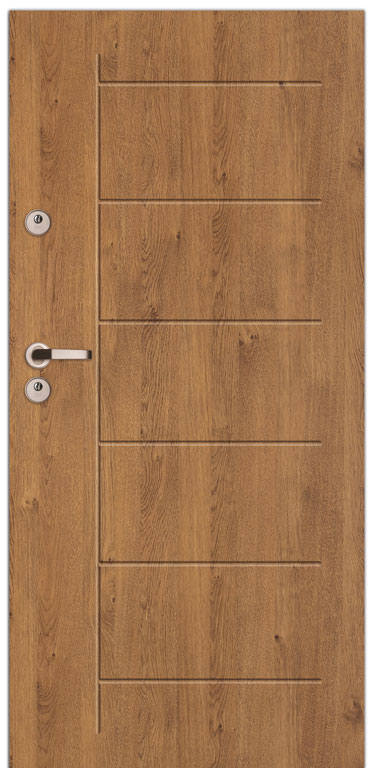

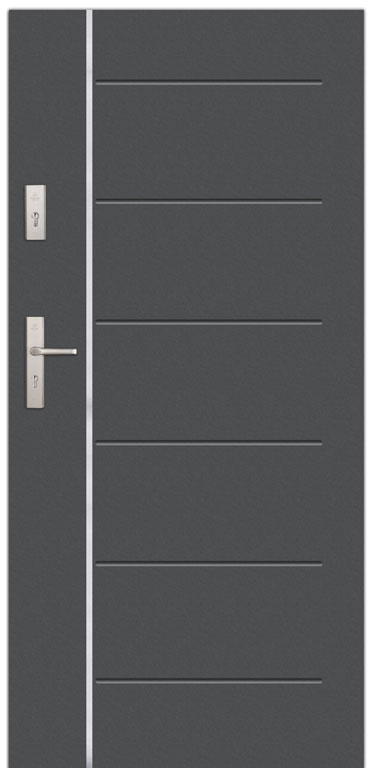

D41

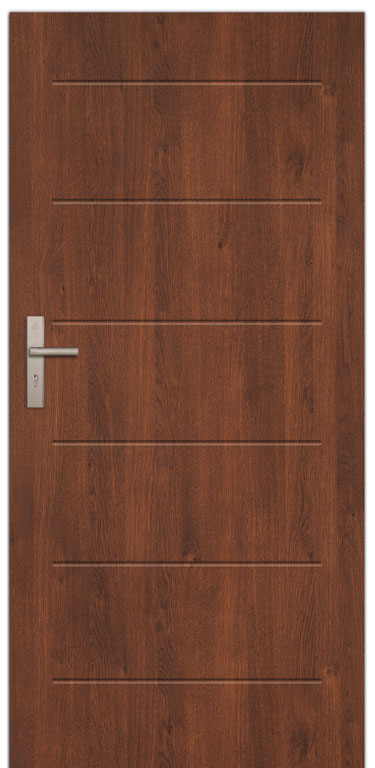

D42

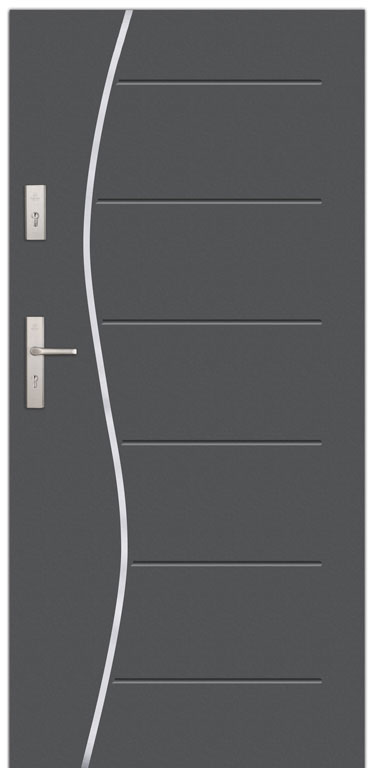

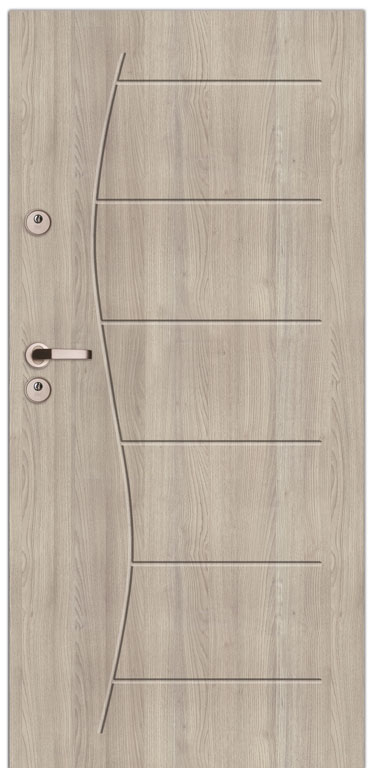

D43

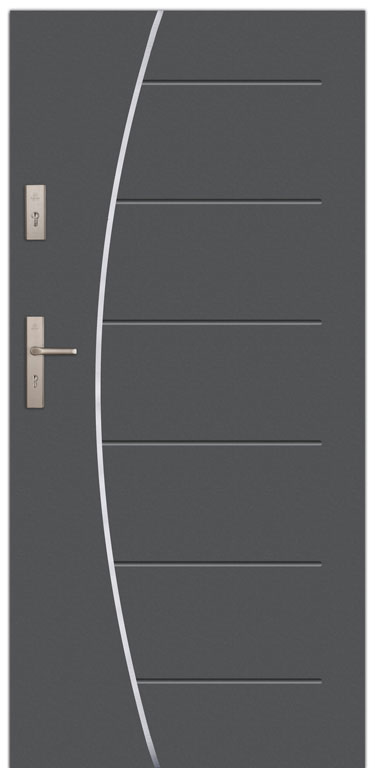

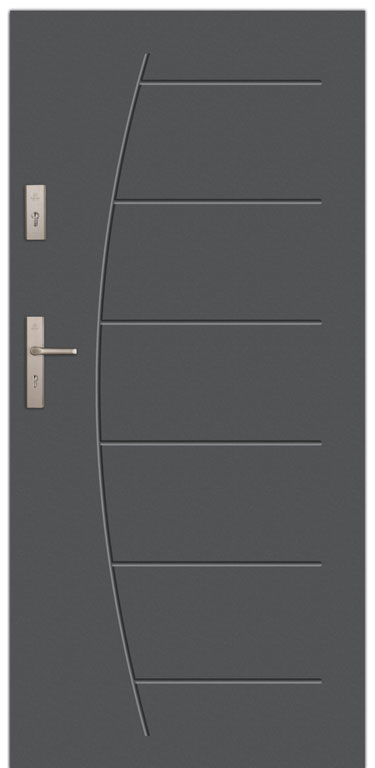

D44

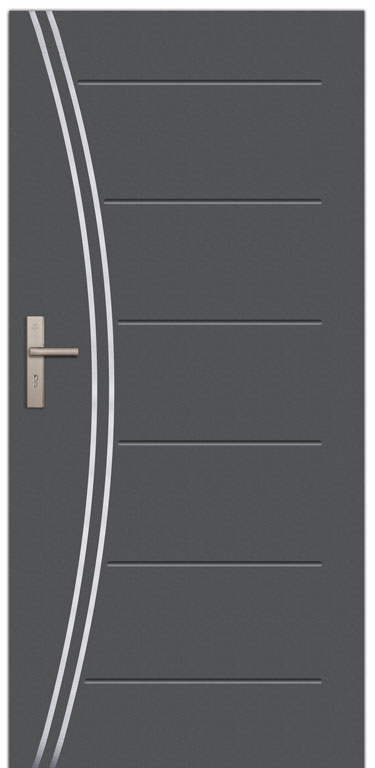

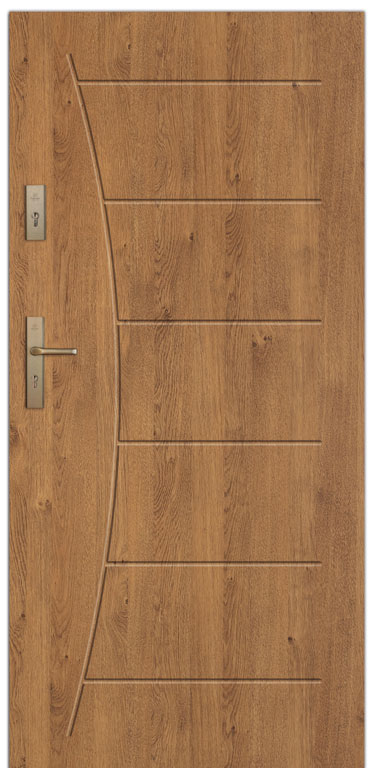

D45

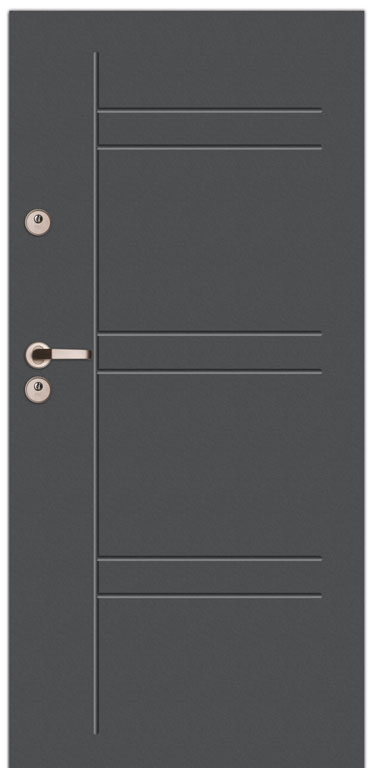

D46

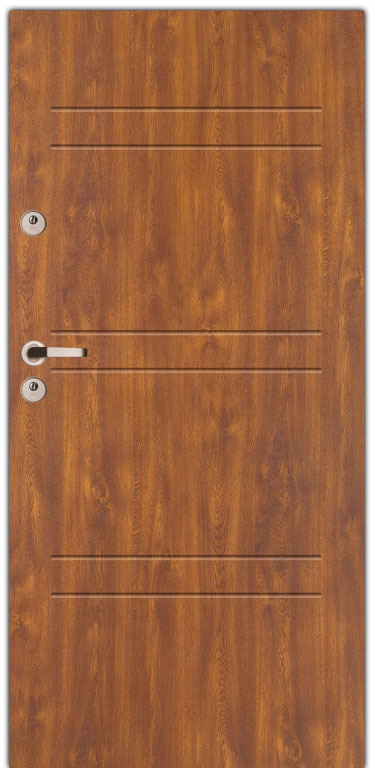

D47
Aplikacje ozdobne
Aplikacje ozdobne INOX są to paski z blachy nierdzewnej naklejane na powierzchnię skrzydła drzwiowego w celu urozmaicenia wyglądu drzwi wejściowych. Zastosowanie blachy nierdzewnej zapewnia odporność na warunki atmosferyczne. Aplikacje mogą być montowane jednostronnie i obustronnie. Aplkacje inox dostępne są dla wybranych modeli drzwi stalowych płytkotłoczonych oraz gładkich.
A1

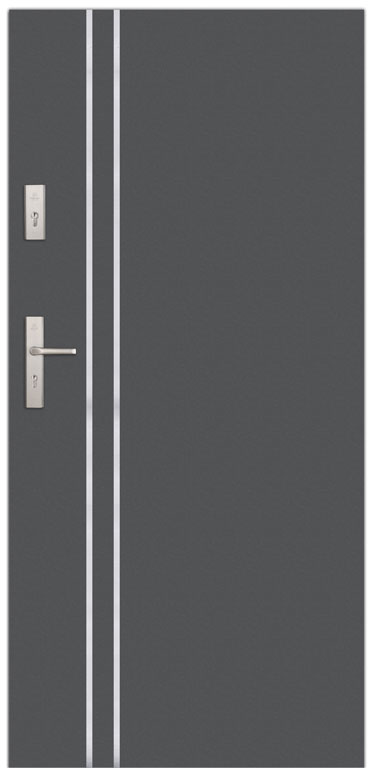

A5

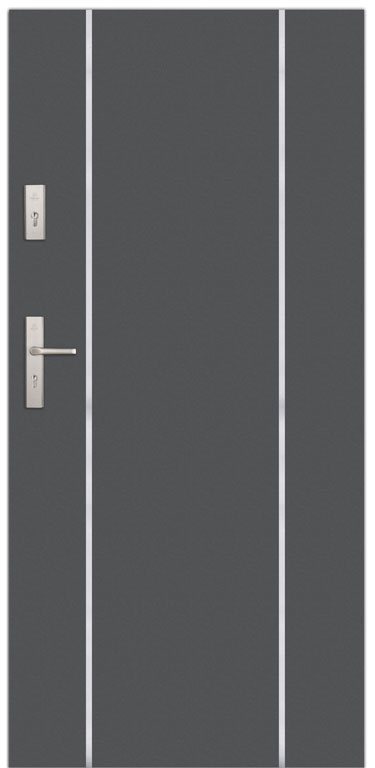

A8

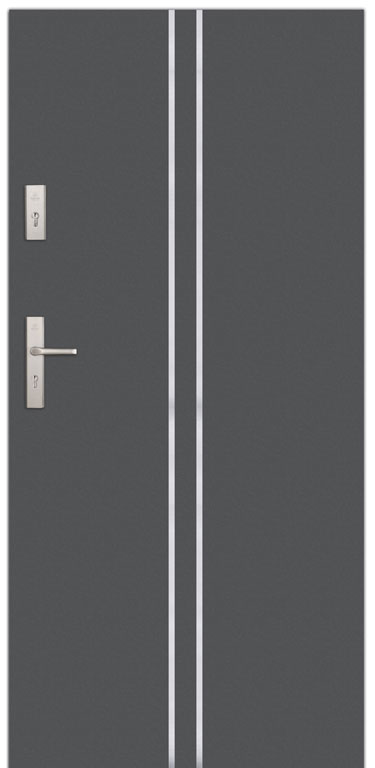

A7
A6

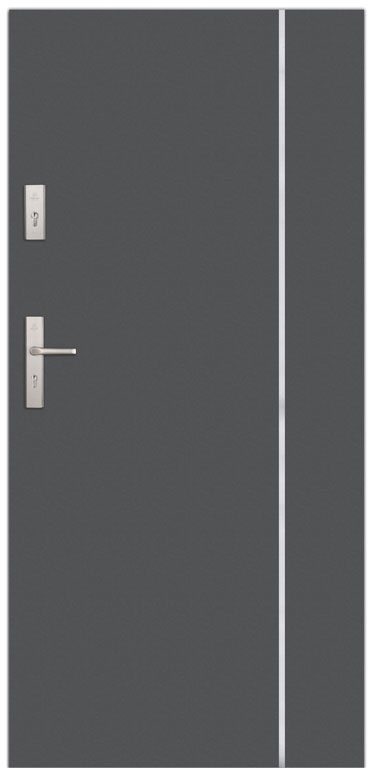

A12
A4

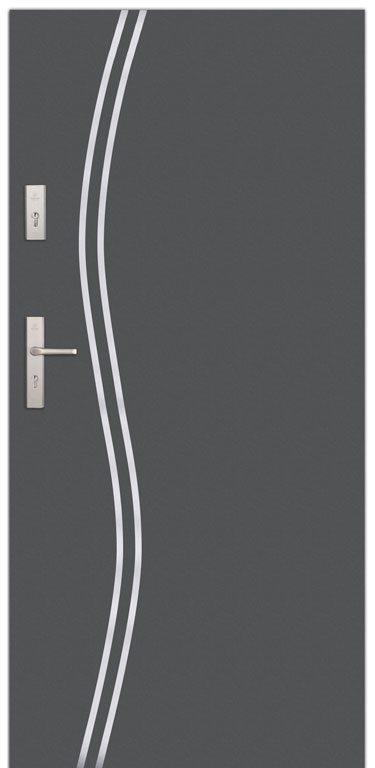

A3
A11
A2

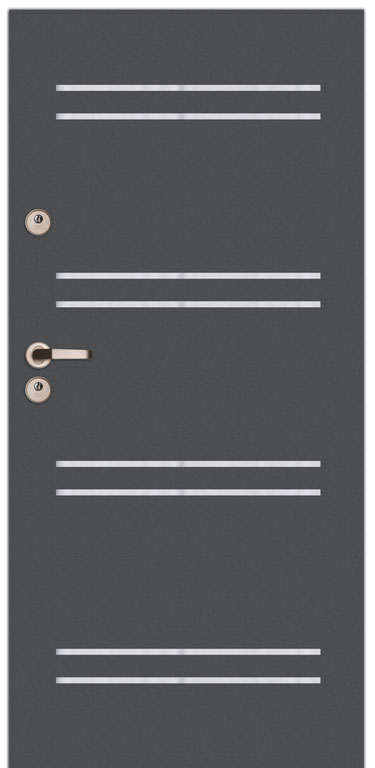

A10

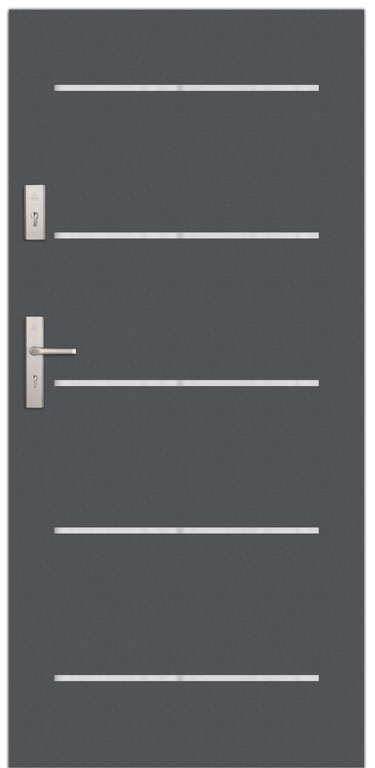

A9
Przeszklenia z ramą w okleinie drewnopodobnej
S01
S02
S06
S07
S08
S09 (Mleczna)
S09 (Reflex)
S09 (Aplikacja)
S10 (Mleczna)
S10 (Reflex)
S11 (Mleczna)
S11 (Reflex)
S11 (Aplikacja)
S12 (Mleczna)
S12 (Reflex)
S12 (Aplikacja)
S15 (Reflex)
S15 (Aplikacja)
S16
S17
S18
S20 (Aplikacja)
S21 (Mleczna)
S21 (Reflex)
S21 (Aplikacja)
S22 (Mleczna)
S22 (Reflex)
S23 (Reflex)
S23 (Aplikacja)
2x S24a +2x S25a +4x S26a
2x S24ax2 +S25a +2x S26a (klamka)
S24a +S25a +2x S26a (zawias)
2x S24d +2x S25d +4x S26d
S24d +S25d +2x S26d (klamka)
S24d +S25d +2xS26d (zawias)
2x S24d +S25d +2x S26d (klamka)
Przeszklenia z ramą INOX
S30 (Aplikacja)
S30 (Mleczna)
S30 (Reflex)
S31 (Aplikacja)
S31 (Mleczna)
S31 (Reflex)
S32 (Mleczna)
S32 (Reflex)
S33 (Mleczna)
S33 (Reflex)
S34 (Mleczna)
S34 (Reflex)
S35 (Mleczna)
S35 (Reflex)
S36 (Mleczna)
S36 (Reflex)
S37 (Mleczna)
S39 (Reflex)
S38 (Aplikacja)
S38 (Mleczna)
S38 (Reflex)
S39 (Aplikacja)
S39 (Mleczna)
S21 (Reflex)
S40 (Mleczna)
S40 (Piaskowana)
S40 (Reflex)
S41 (Aplikacja)
S41 (Mleczna)
S41 (Reflex)
S42 (Mleczna)
S42 (Piaskowana)
S42 (Reflex)
S43 (Mleczna)
S43 (Piaskowana)
S43 (Reflex)
S44 (Mleczna)
S44 (Reflex)
S45 (Mleczna)
S45 (Reflex)
S46 (Mleczna)
S46 (Reflex)
S47 (Aplikacja)
S47 (Mleczna)
S47 (Reflex)

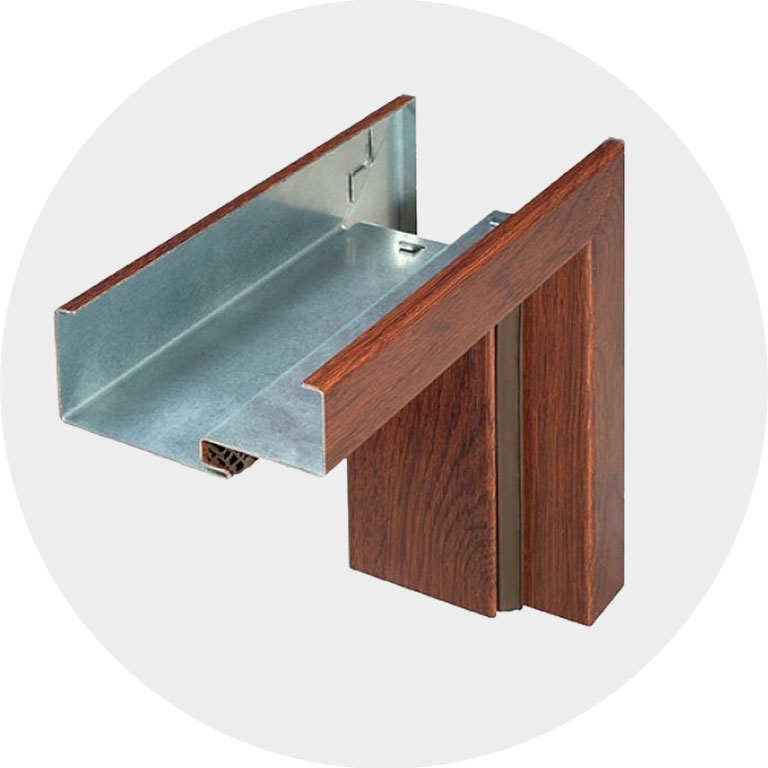

Ościeżnice
Rodzaje ościeżnic dla drzwi 72mm

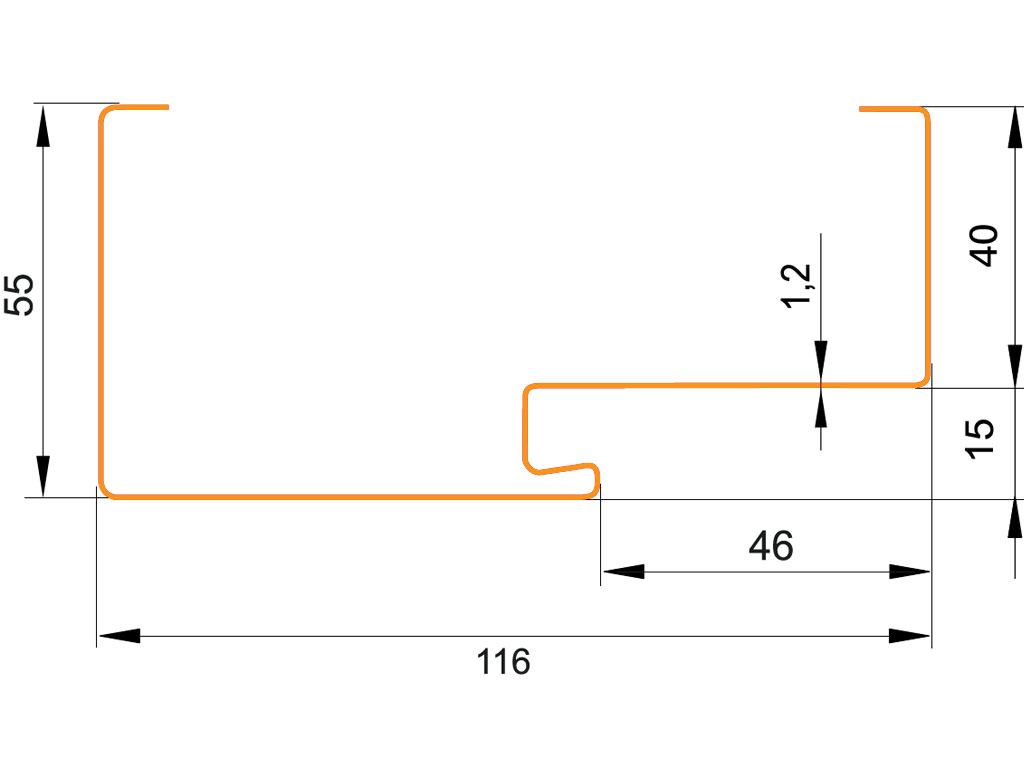

Ościeżnica w kolorze skrzydła FD/25/21/B/72 z uszczelką (podstawowa)

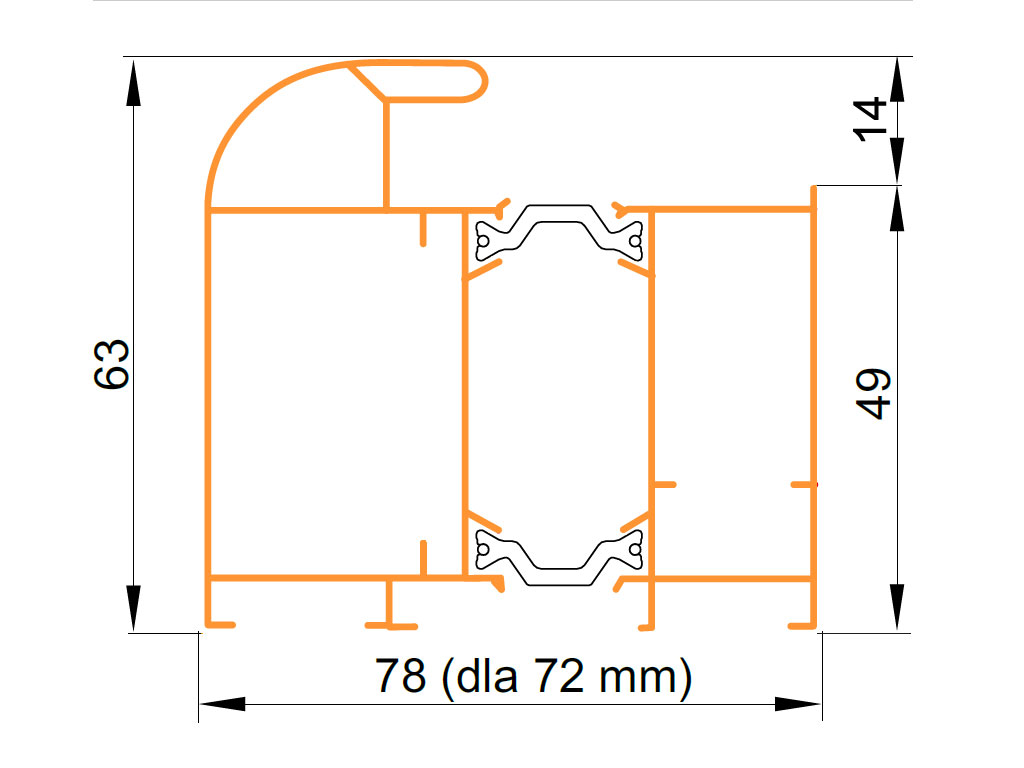

Ościeżnica aluminiowa z przegrodą termiczną laminowana folią PVC w kolorze: złoty dąb, ciemny orzech, ciemny antracyt, dąb bagienny, wenge, antracyt drewnopodobny
Ościeżnica stalowo-drewniana
Wymiary ościeżnic drzwi o grubości 72 mm
| Szerokość | Wysokość skrzydła w przyldze Hw [mm] |
Szerokość skrzydła w przyldze Sw [mm] |
Wymiar w świetle ościeżnicy Sp [mm] |
Wysokość ościeżnicy przy gotowej podłodze |
Całkowita szerokość ościeżnicy |
| Wysokość otworu montażowego [mm] |
Szerokość otworu montażowego [mm] |
||||
| FD/21/B/72 FD/25/21/B/72 Ościeżnica stalowodrewniana |
FD/21/B/72 FD/25/21/B/72 Ościeżnica stalowodrewniana |
||||
| Ho=Hc | So=Sc | ||||
| 80N | 2024 | 785 | 764 | 2080 | 874 |
| Wymiar otworu montażowego | 2090 | 895 | |||
| 80E | 2024 | 821 | 801 | 2080 | 911 |
| Wymiar otworu montażowego | 2090 | 930 | |||
| 90N | 2024 | 885 | 864 | 2080 | 974 |
| Wymiar otworu montażowego | 2090 | 995 | |||
| 90E | 2024 | 921 | 901 | 2080 | 1011 |
| Wymiar otworu montażowego | 2090 | 1030 | |||
| 100N | 2024 | 985 | 964 | 2080 | 1074 |
| Wymiar otworu montażowego | 2090 | 1095 | |||
| 100E | 2024 | 1021 | 1001 | 2080 | 1111 |
| Wymiar otworu montażowego | 2090 | 1130 | |||
Rodzaje ościeżnic dla drzwi 55mm

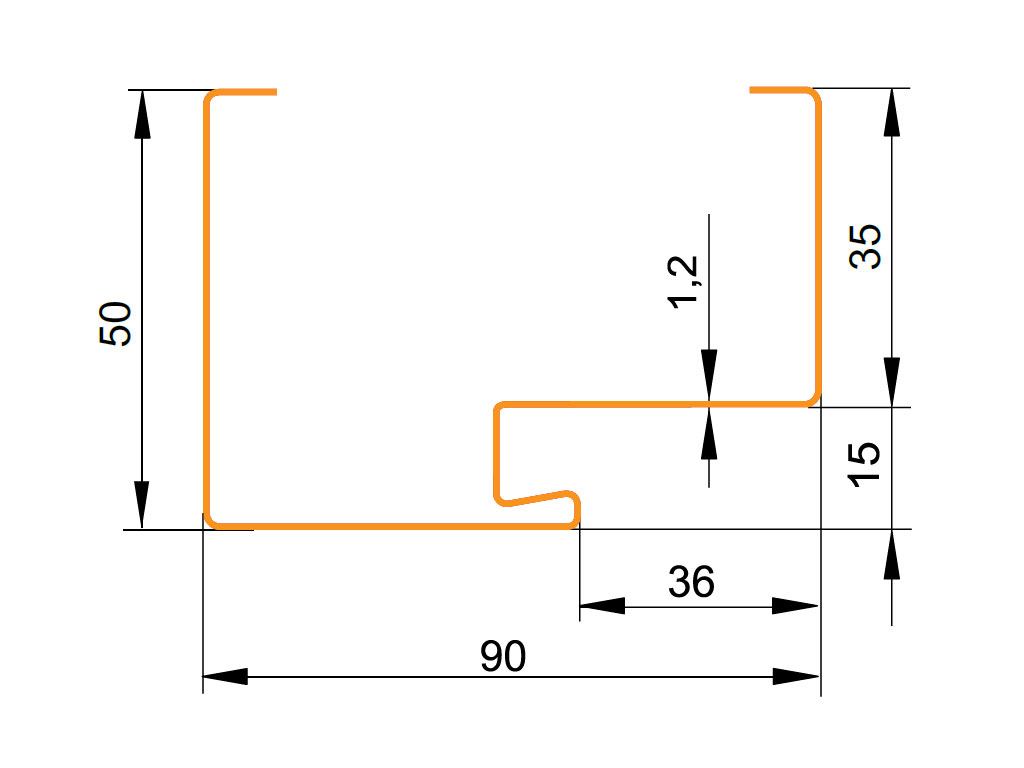

Ościeżnica w kolorze skrzydła FD/25/21/B/55 z uszczelką (podstawowa)

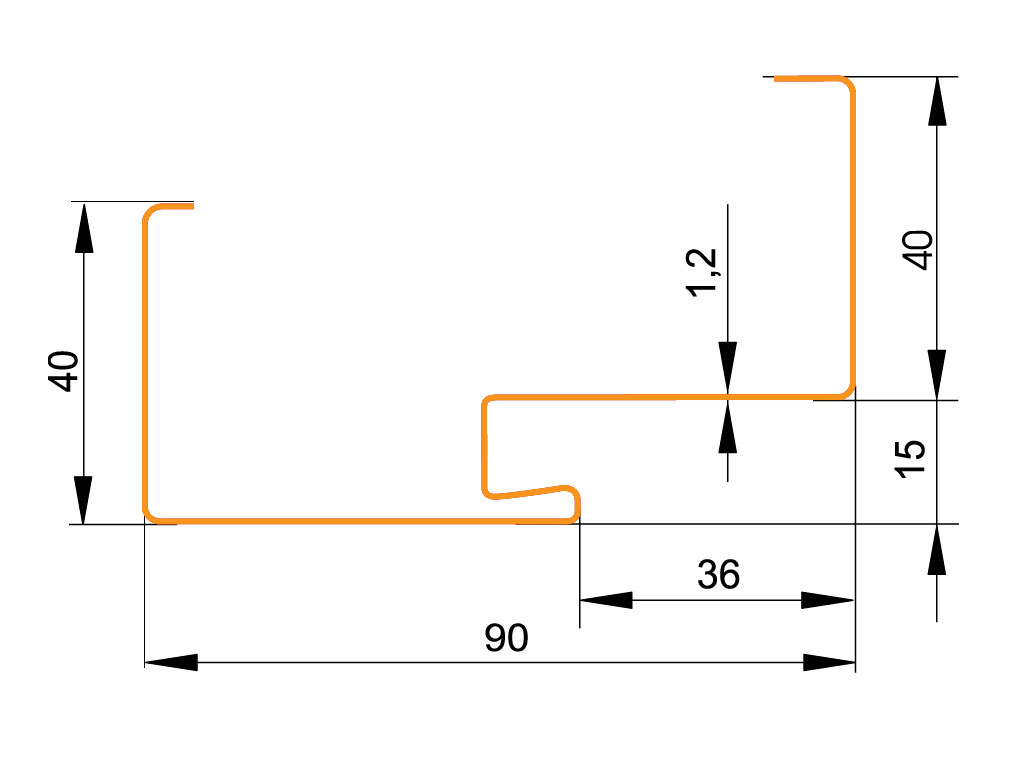

Ościeżnica składana FD/25/21/C/55 z uszczelką wykonana z blachy laminowanej folią PCV lub pokryta farbą proszkową
Ościeżnica aluminiowa z przegrodą termiczną laminowana folią PVC
w kolorze: złoty dąb, ciemny orzech, ciemny antracyt, dąb bagienny,
wenge, antracyt drewnopodobny
w kolorze: złoty dąb, ciemny orzech, ciemny antracyt, dąb bagienny,
wenge, antracyt drewnopodobny

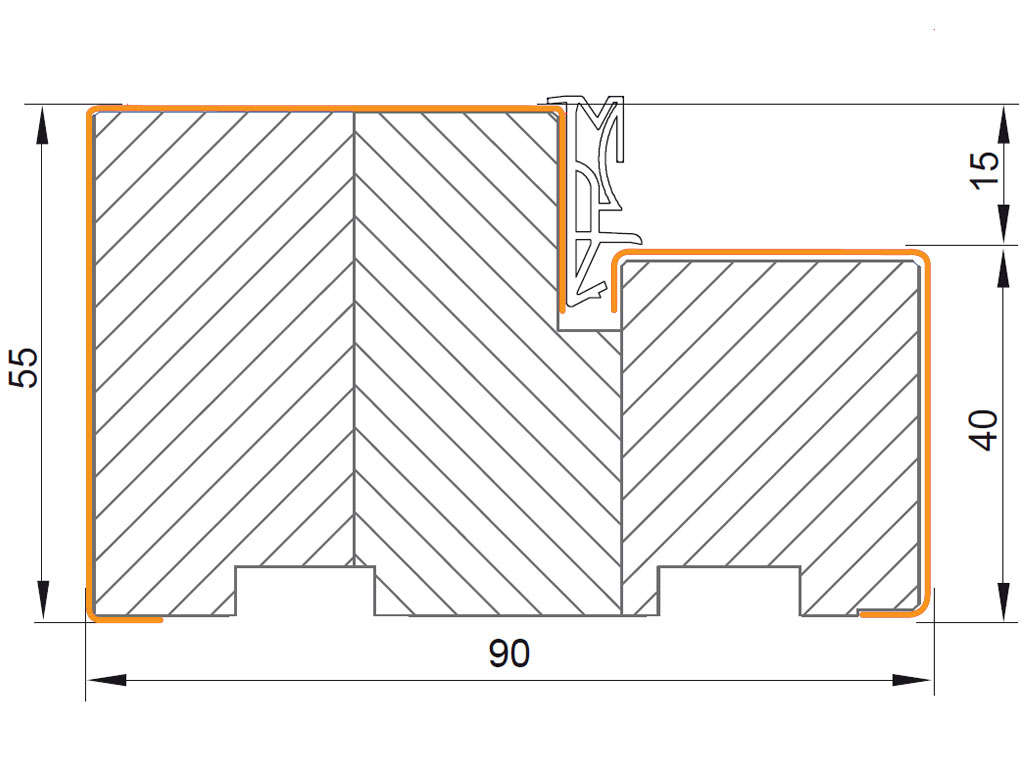

Ościeżnica stalowo-drewniana
Wymiary ościeżnic drzwi o grubości 55 mm
| Szerokość | Wysokość skrzydła w przyldze Hw [mm] |
Szerokość skrzydła w przyldze Sw [mm] |
Wymiar w świetle ościeżnicy Sp [mm] |
Wysokość ościeżnicy przy gotowej podłodze | Całkowita szerokość ościeżnicy | ||||||||
| Wysokość otworu montażowego [mm] | Szerokość otworu montażowego [mm] | ||||||||||||
| FD/21/C FD/25/21/C |
FD/21/B FD/25/21/B |
Ościeżnica aluminiowa |
Ościeżnica stalowodrewniana |
FD/21/C FD/25/21/C |
FD/21/B FD/25/21/B |
Ościeżnica aluminiowa |
Ościeżnica stalowodrewniana |
||||||
| Ho | Hc | Ho=Hc | Ho=Hc | Ho=Hc | So | Sc | So=Sc | So=Sc | So=Sc | ||||
| 80N | 2024 | 785 | 764 | 2065 | 2080 | 2075 | 2089 | 2080 | 844 | 874 | 864 | 892 | 874 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 865 | 895 | 885 | 915 | 895 | |||
| 80E | 2024 | 821 | 801 | 2065 | 2080 | 2075 | 2089 | 2080 | 881 | 911 | 901 | 929 | 911 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 900 | 930 | 920 | 950 | 930 | |||
| 90N | 2024 | 885 | 864 | 2065 | 2080 | 2075 | 2089 | 2080 | 944 | 974 | 964 | 992 | 974 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 965 | 995 | 985 | 1015 | 995 | |||
| 90E | 2024 | 921 | 901 | 2065 | 2080 | 2075 | 2089 | 2080 | 981 | 1011 | 1001 | 1029 | 1011 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 1000 | 1030 | 1020 | 1050 | 1030 | |||
| 100N | 2024 | 985 | 964 | 2065 | 2080 | 2075 | 2089 | 2080 | 1044 | 1074 | 1064 | 1092 | 1074 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 1065 | 1095 | 1085 | 1115 | 1095 | |||
| 100E | 2024 | 1021 | 1001 | 2065 | 2080 | 2075 | 2089 | 2080 | 1081 | 1111 | 1101 | 1129 | 1111 |
| Wymiar otworu montażowego | 2075 | 2090 | 2085 | 2100 | 2090 | 1100 | 1130 | 1120 | 1150 | 1130 | |||
Przygotowanie obiektu budowlanego
Zdemonować stare drzwi wejściowe i upewnić się, że otwór drzwiowy jest przygotowany do montażu. Jeśli otwór nie jest gotowy (są pręty mocujące, kotwy, nierówna powierzchnia w postaci napływu tynku, drewniane kamienie ze starego mocowania drzwi itp. Otwarcie może również wymagać dodatkowej obróbki: rozbudowa lub kurczenie za pomocą dodatkowych narzędzi (szlifierka, poziomica) lub materiałów (cegły, bloczki, pustaki, profile metalowe, itp.).
WYMOGI DOTYCZĄCE OBIEKTU BUDOWLANEGO
Przygotowany otwór powinien mieć prostokątny kształt. Grubość ściany musi wynosić co najmniej 150 mm. Ściany powinny być płaskie i gładkie, bez nagromaczenia zaprawy tynkarskiej i pęknięć. Ugięcie pionowe i poziome powierzchni roboczych nie może przekraczać 1,5 mm na metr, ale nie więcej niż 5 mm. Różnica w przekątnych nie jest większa niż 5 mm. Otwór musi być wystarczająco silny i wolny od pustych przestrzeni.
Podstawowe wyposażenie
Skrzydło drzwiowe z uszczelką
ościeżnica w kolorze skrzydła z uszczelką
FD/25/21/B/55; FD/25/21/B/72

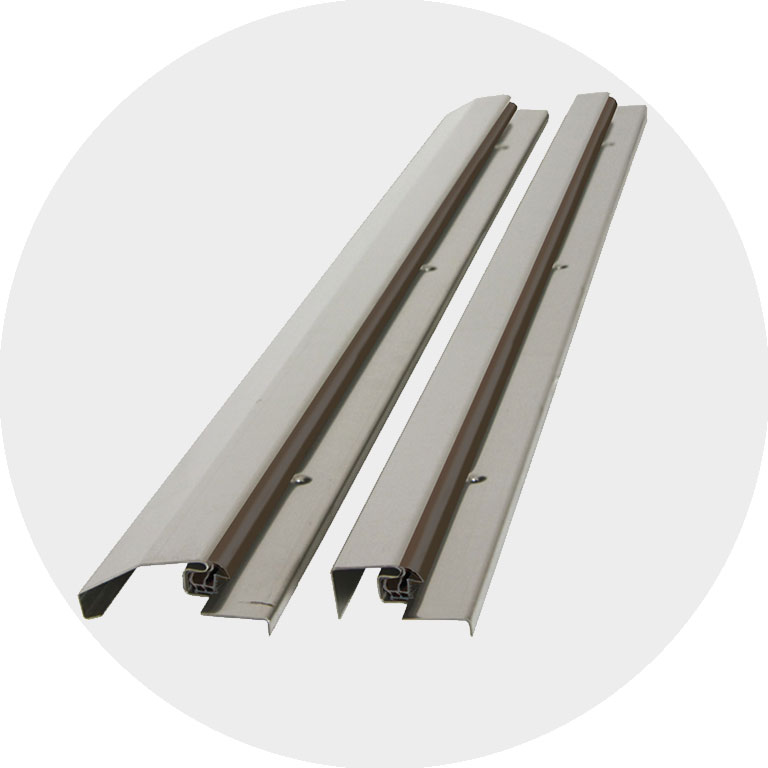

Próg zintegrowany

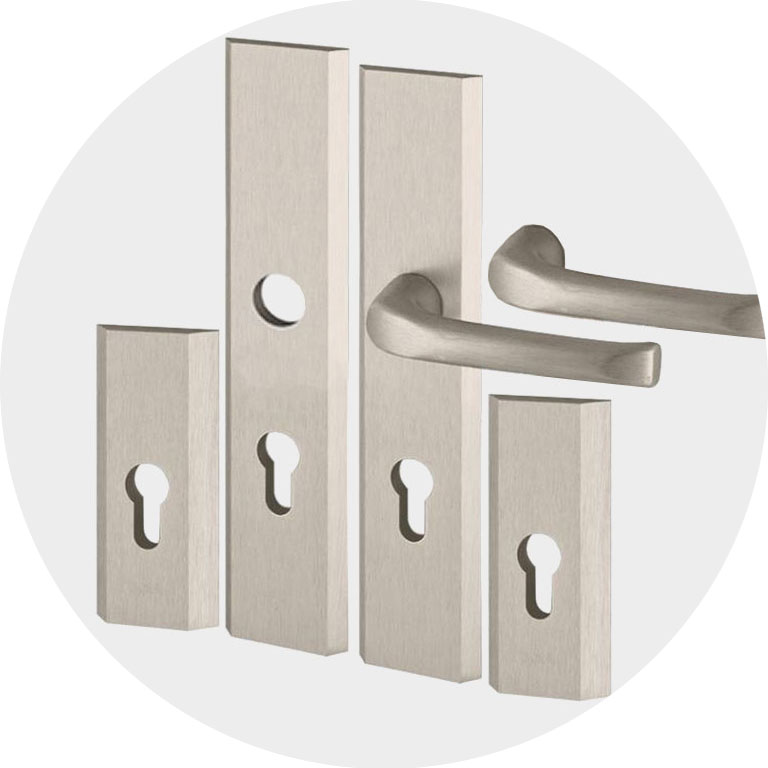

Zestaw okuć NIAGARA
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)

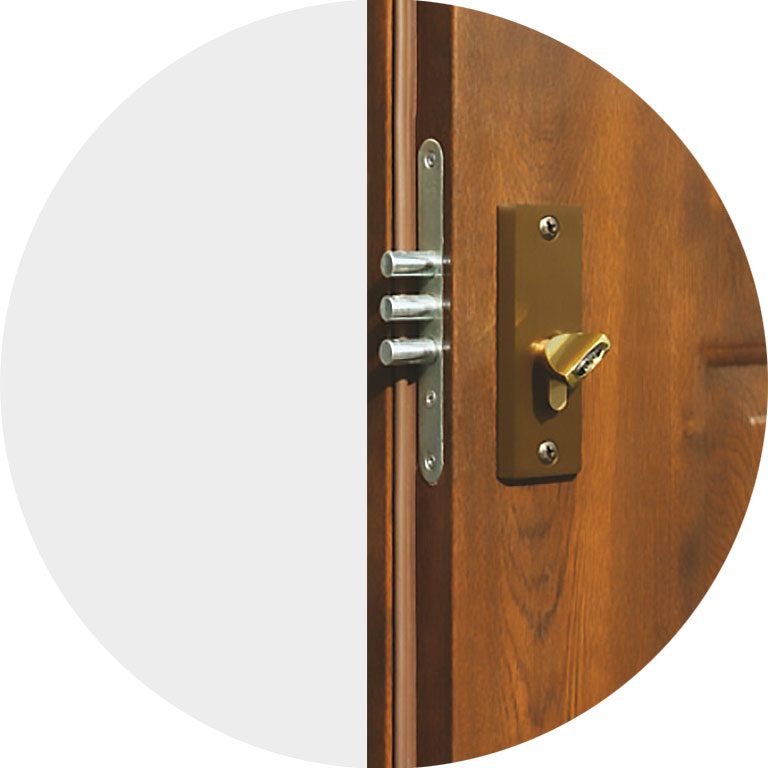

Zamek górny trzyryglowy

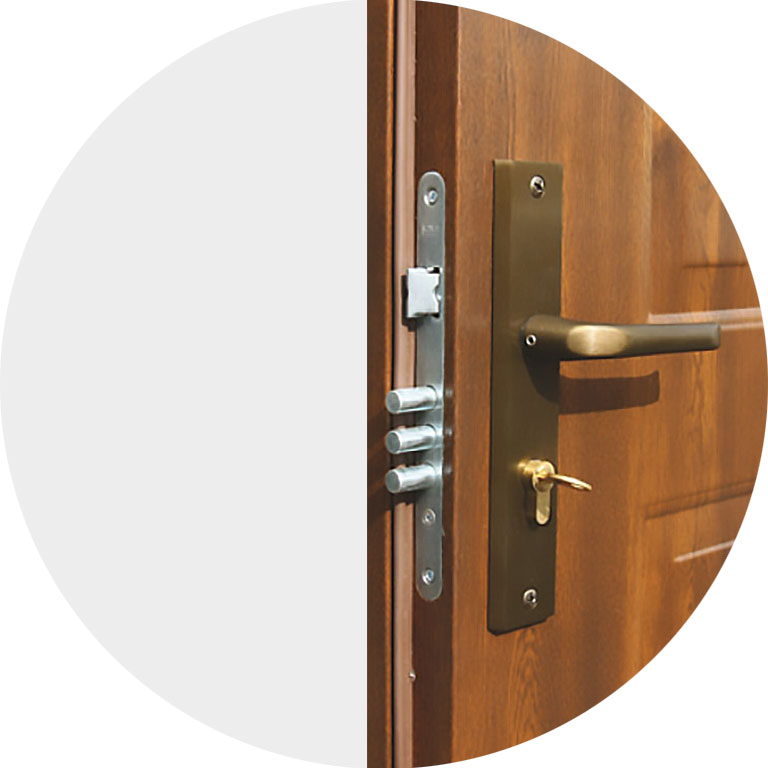

Zamek główny trzyryglowy
Trzy zawiasy trójdzielne Z5;

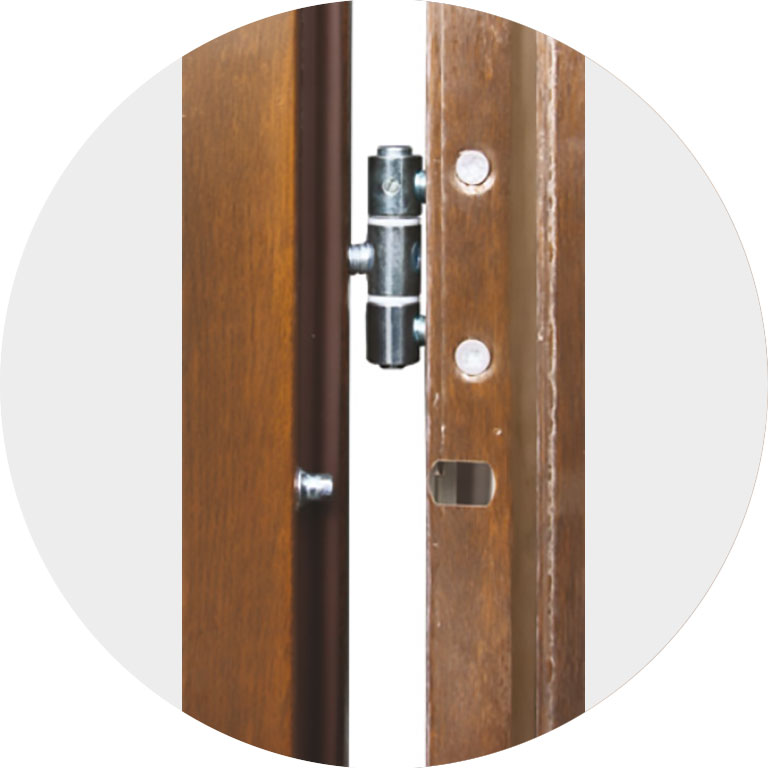

Trzy bolce antywyważeniowe

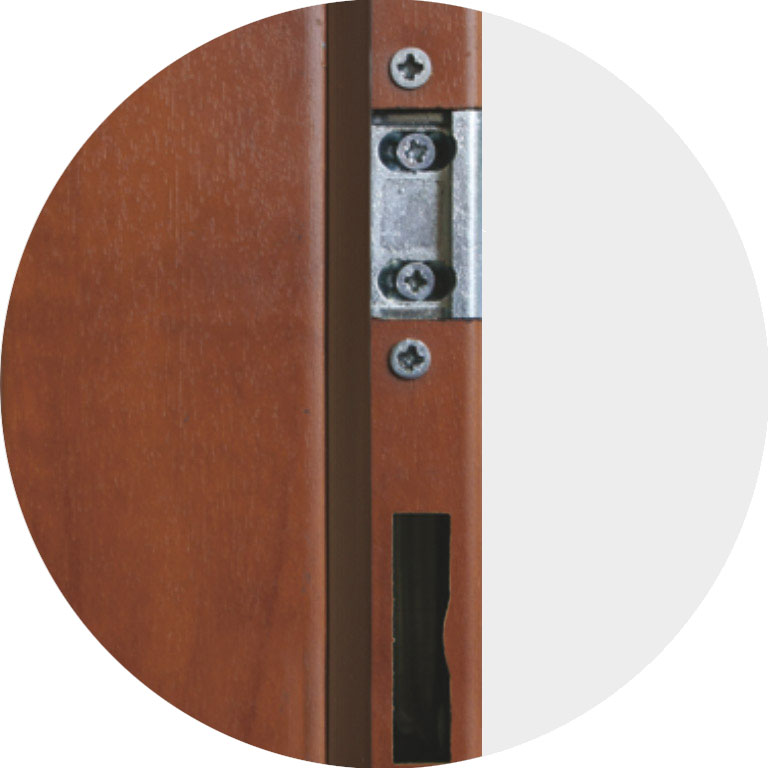

Zaczep regulowany
Dodatkowe wyposażenie
Klamki

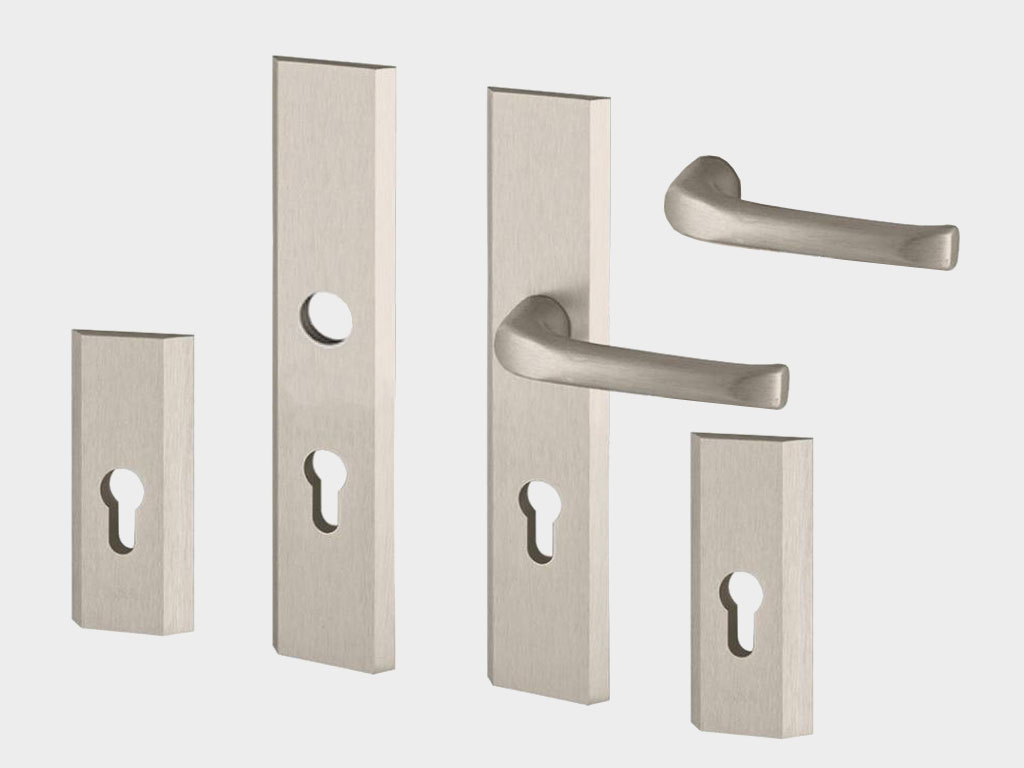

Komplet NIAGARA
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)

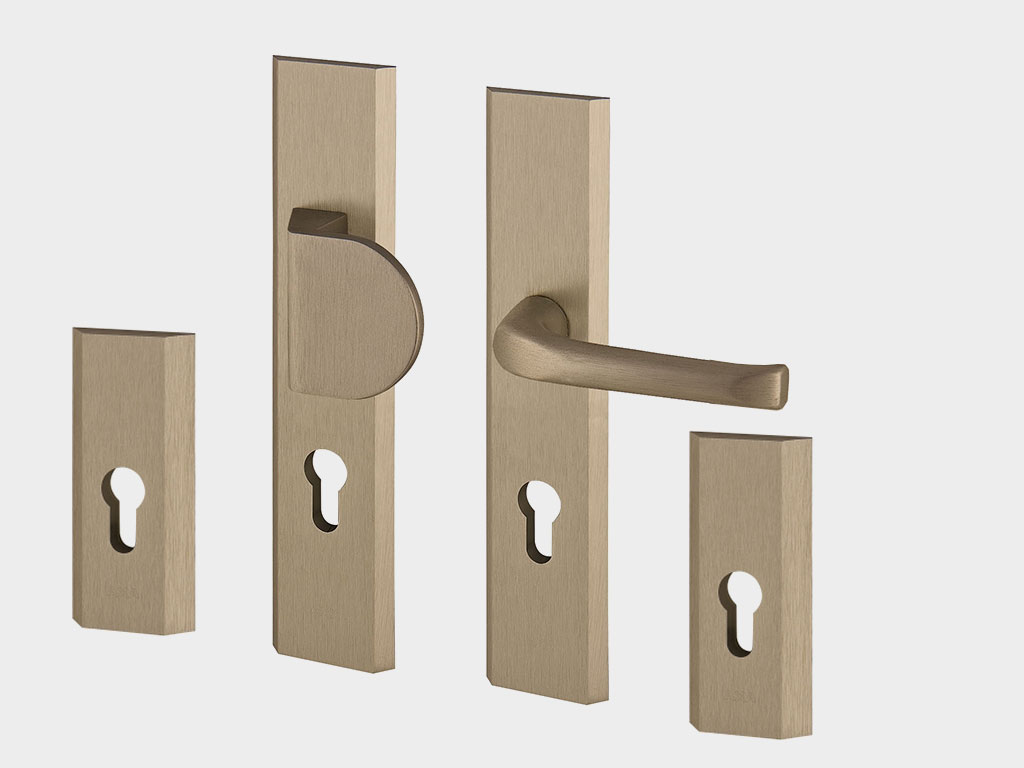

Komplet NIAGARA
(klamka-pochwyt na długim szyldzie, rozeta, wkładka, gałkowkładka)
(klamka-pochwyt na długim szyldzie, rozeta, wkładka, gałkowkładka)

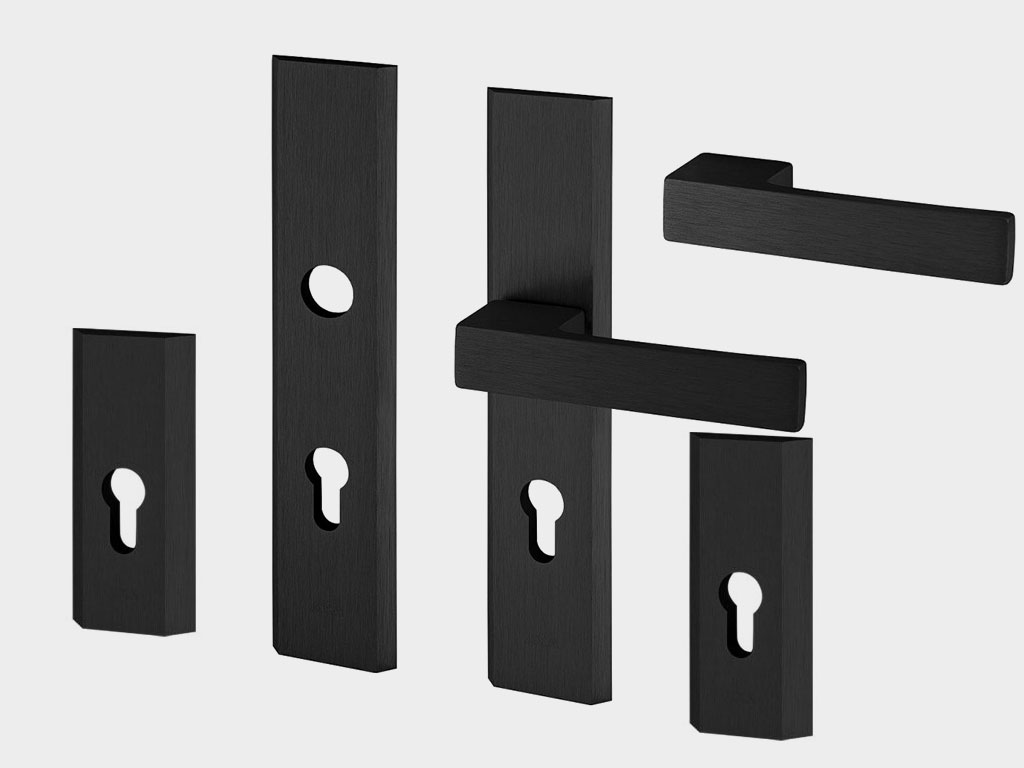

Komplet HAGA
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)

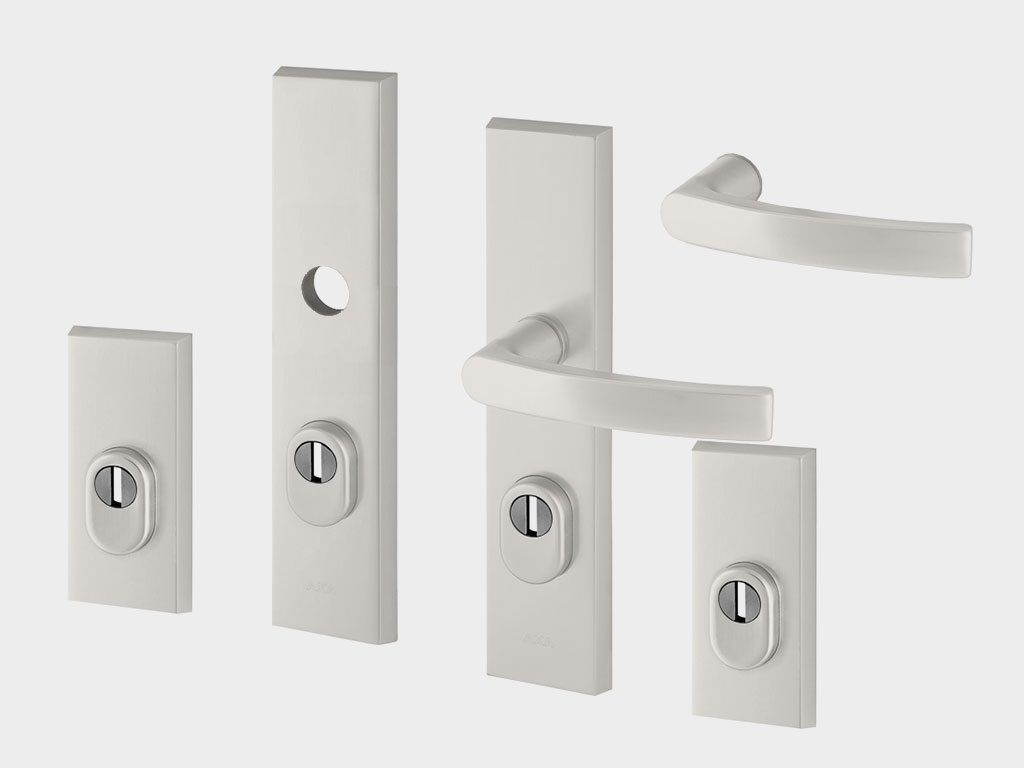

Komplet ODIN
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)

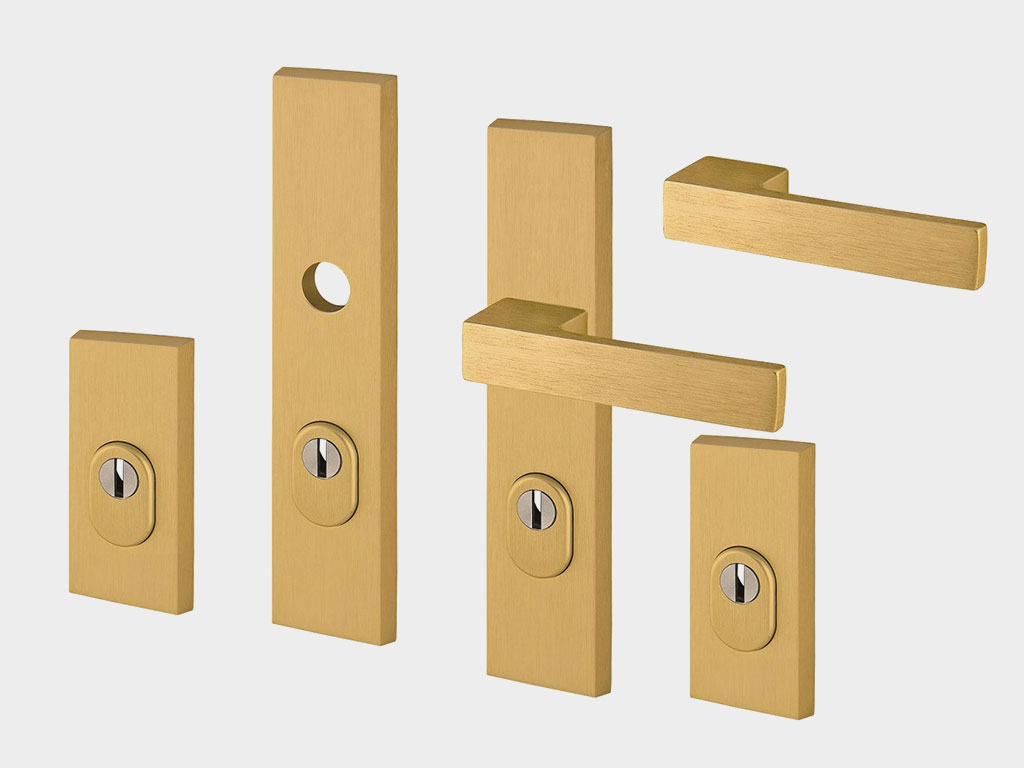

Komplet ROYAL
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)

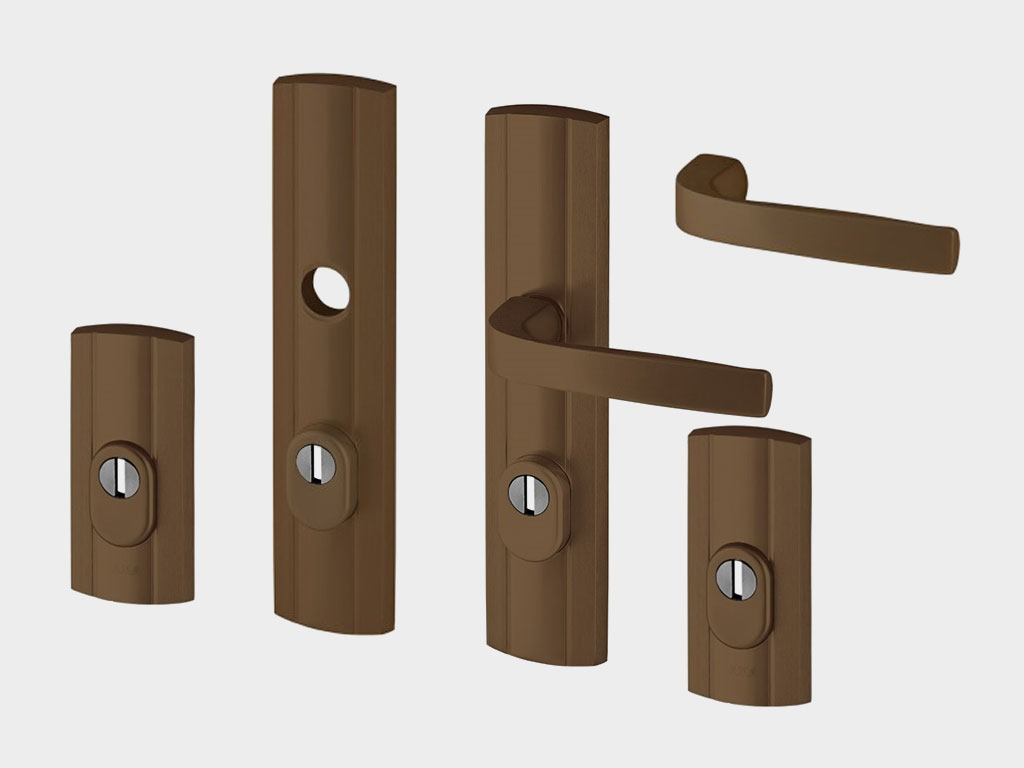

Komplet PRESTIGE
(klamka na długim szyldzie, rozeta, wkładka, gałkowkładka)
Antaby

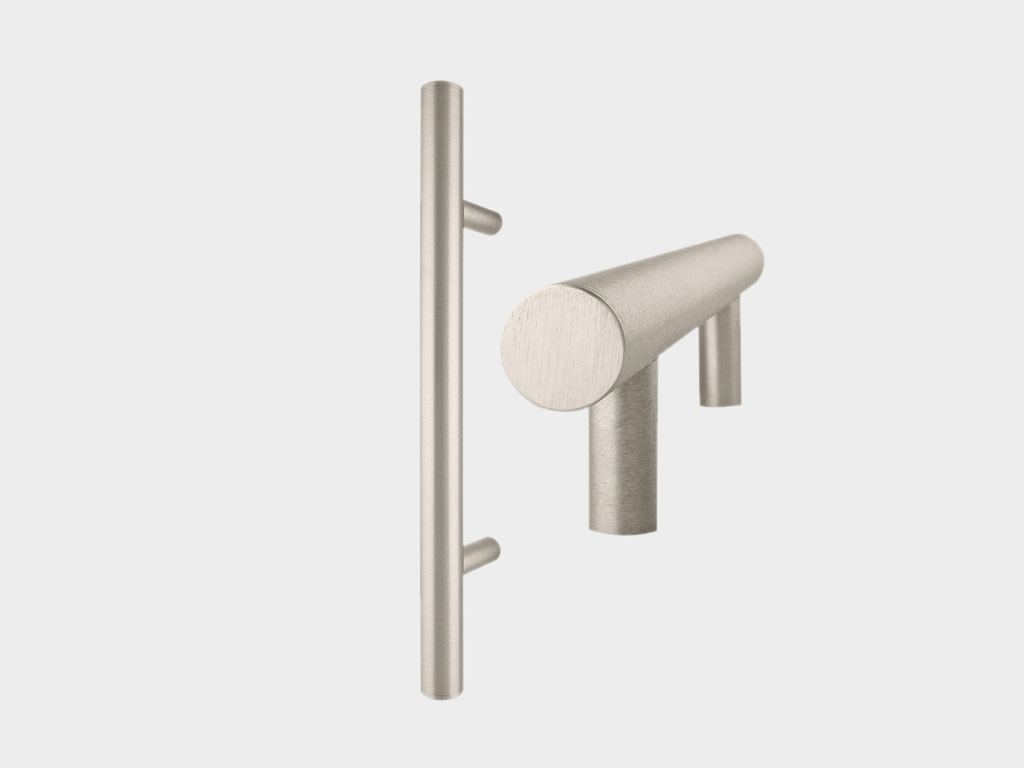

Antaba MONTREAL
prosta
prosta

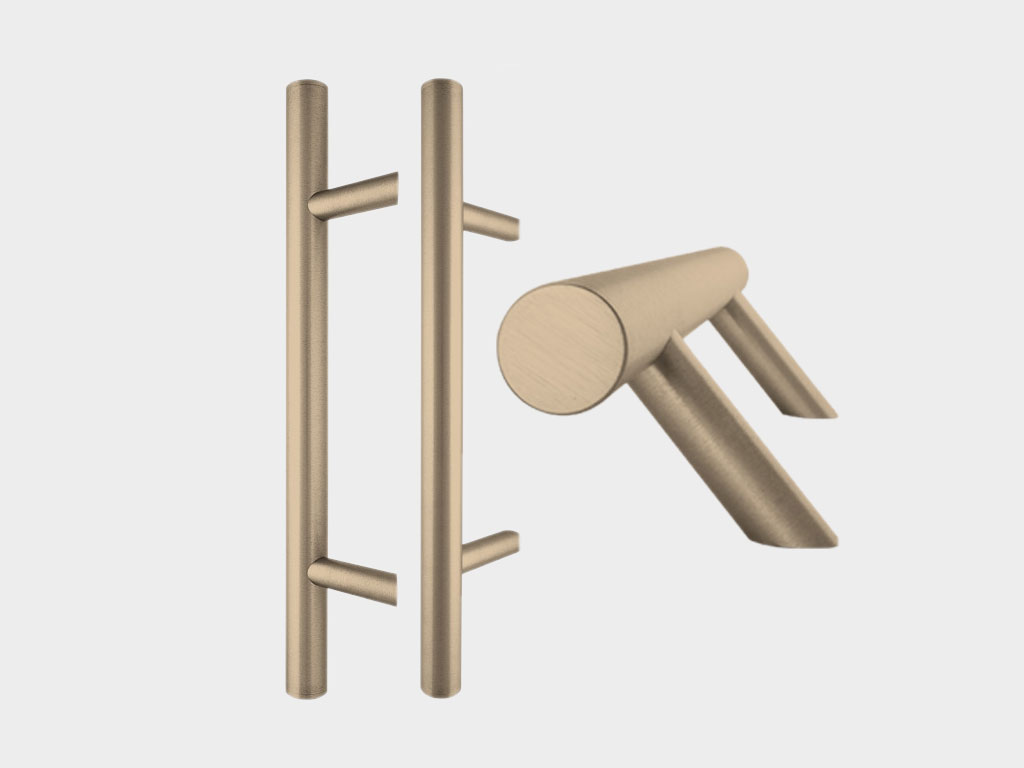

Antaba MONTREAL
skos
skos

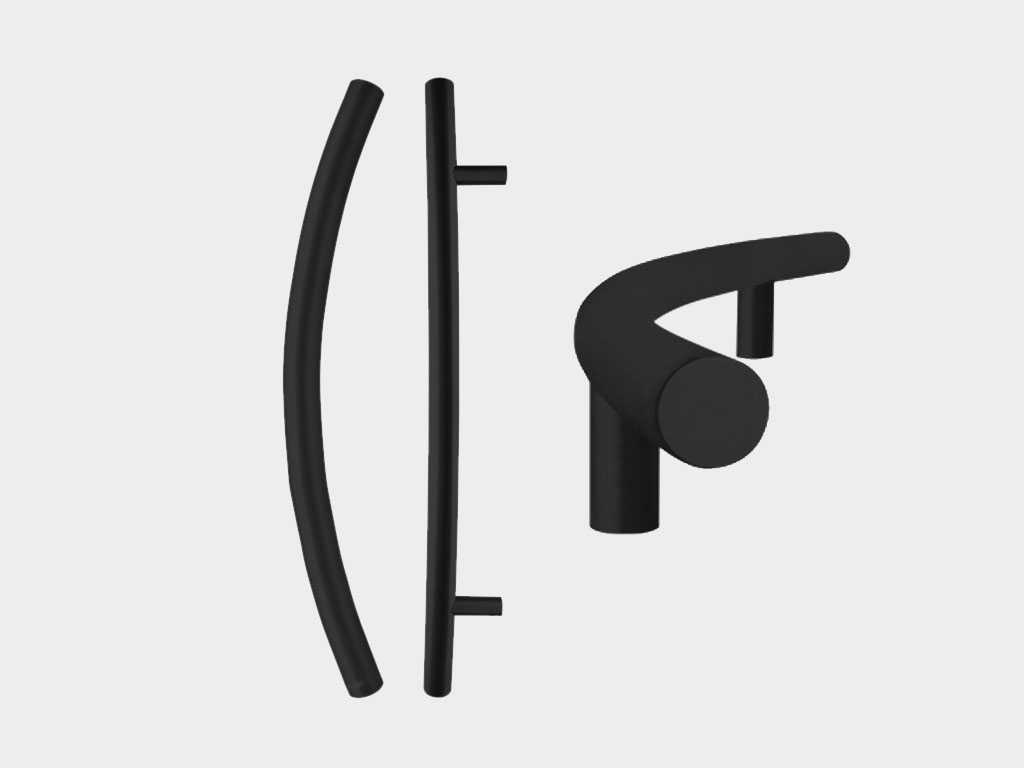

Antaba MONTREAL
gięta

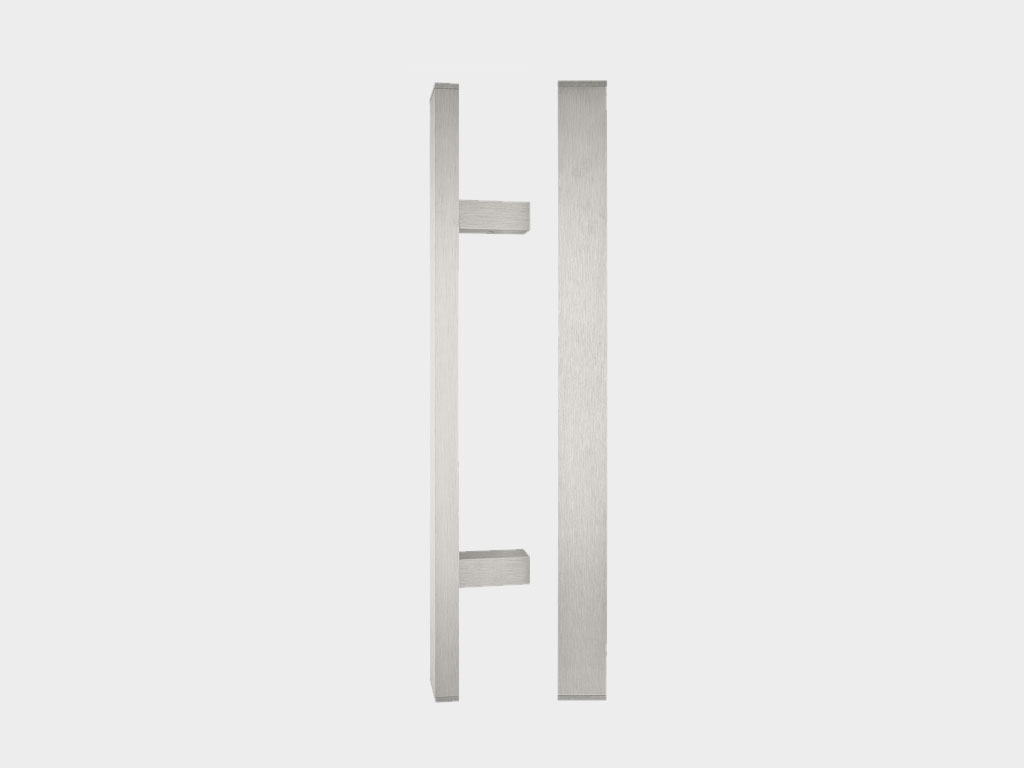

Antaba AMSTERDAM
prosta

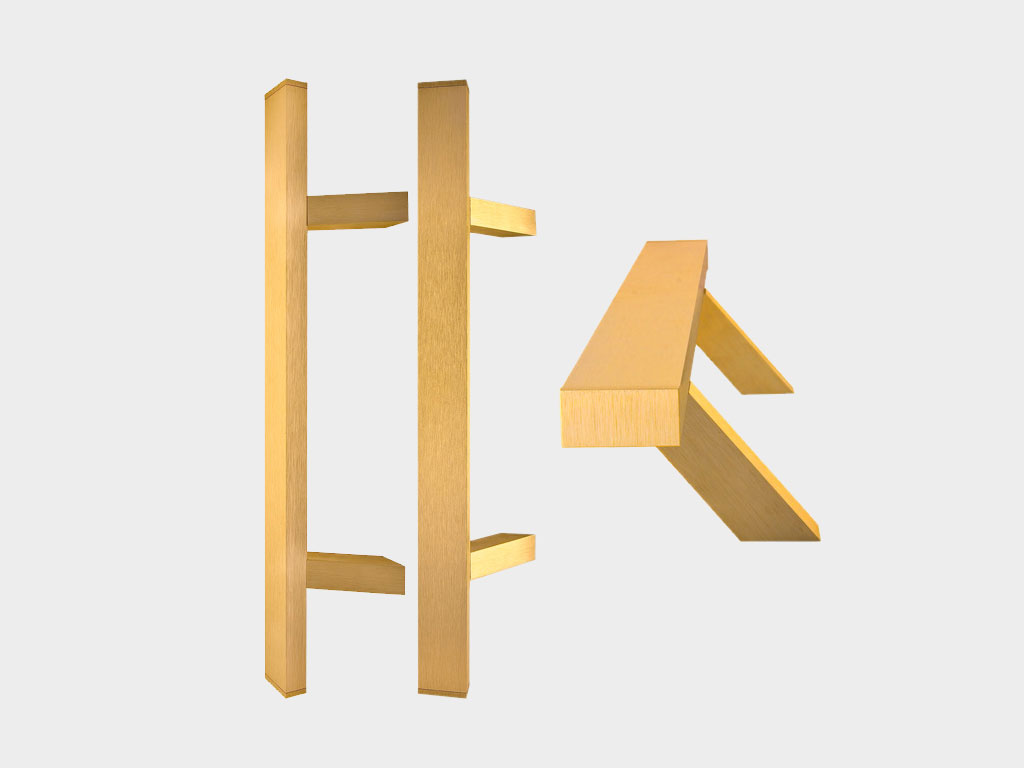

Antaba AMSTERDAM
skos

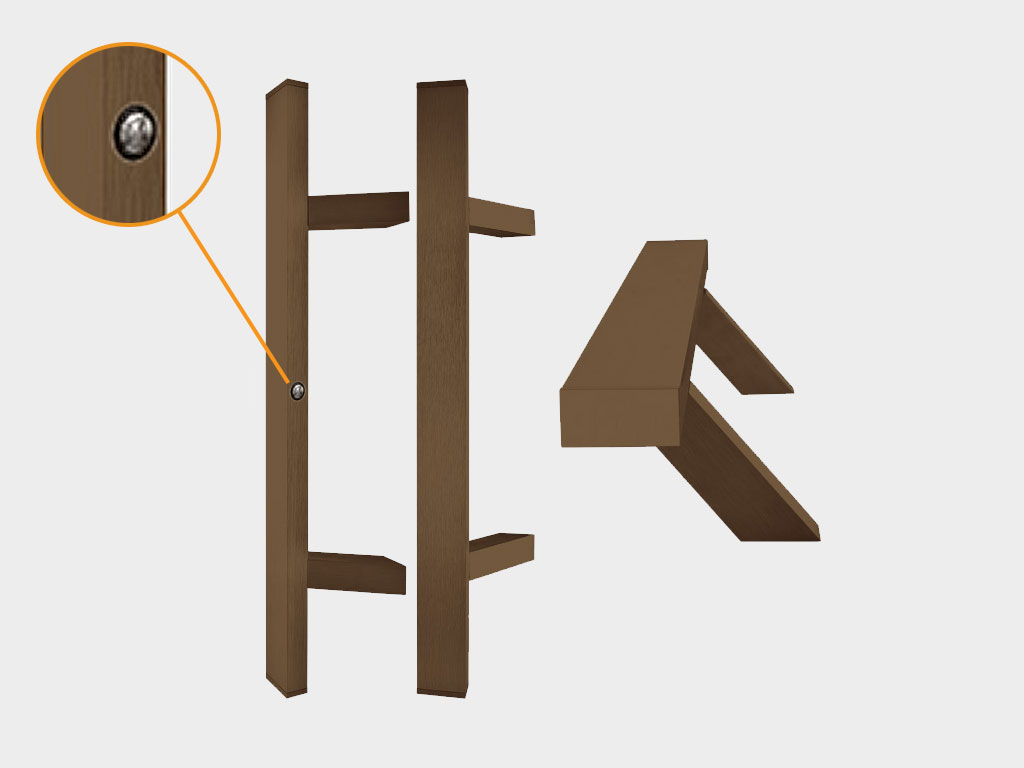

Antaba AMSTERDAM
skos z elektrozaczepem
Warunki eksploatacji produktu
- Stalowe drzwi zewnętrzne mogą pracować w warunkach atmosfery przemysłowej, na obszarach o klimacie umiarkowanym i zimnym, w zamkniętych pomieszczeniach ogrzewanych i wentylowanych w temperaturze otoczenia od -25 do + 40°C przy wilgotności względnej do 80%.
- W przypadku eksploatacji zewnętrznych drzwi stalowych od strony ulicy, instalacja powinna być wykonana w zimnym przedsionku, aby zapobiec ewentualnemu powstawaniu kondensatu na powierzchni, aw konsekwencji deformacji materiałów wykończeniowych.
- Aby uniknąć wypalenia instalacji klapy, instalację należy wykonać przy użyciu osłony ochronnej, aby zapobiec spadaniu promieni słonecznych i opadów na powierzchnię bloku drzwi.
- Zabronione jest zamykanie skrzydła drzwi za pomocą przedłużonych zamków lub zatrzasków. Może to doprowadzić do awarii mechanizmu blokady i odkształcenia poprzeczek.
- Nie wolno dopuścić do pojawienia się ciał obcych w otworach ościeżnicy, jak również między ramą a skrzydłem drzwi. Zaleca się pokrycie drzwi wejściowych materiałami ochronnymi w okresie prac budowlano-remontowych.
- Zabrania się instalowania dodatkowego wyposażenia lub akcesoriów, a także samodzielnej wymiany lub regulacji poszczególnych części bez konsultacji z producentem.
- Pielęgnacja paneli dekoracyjnych odbywa się zgodnie z wymaganiami dotyczącymi pielęgnacji mebli i wyrobów z drewna. Nigdy nie używaj środków czyszczących, agresywnych cieczy, rozpuszczalników lub materiałów ściernych.
- W przypadku zastosowania systemów drzwiowych do innych celów producent nie ponosi odpowiedzialności za ich integralność i prawidłowe działanie.
- Zaleca się, aby co 6 miesięcy smarować zespół zawiasowy cienką warstwą smaru.
Dodatkowe informacje
Drzwi stalowe mogą być transportowane w opakowaniu producenta zarówno w pionie, jak iw poziomie przez wszystkie rodzaje transportu zadaszonego lub w kontenerach.
Podczas transportu i przechowywania drzwi stalowych należy przedsięwziąć środki w celu ich ochrony przed uszkodzeniem mechanicznym, uszkodzeniem oryginalnego opakowania, zanieczyszczeniem i skutkami opadów.
Opakowanie
| Folia bąbelkowa | Specyfikacja pakowania |
|---|---|
| Skład | folia bąbelkowa, naroże kartonowe, folia stretch |
| Opis | to blok drzwi owinięty folią bąbelkową, narożnik kartonowy w narożnikach, zapewniający bezpieczeństwo środnika podczas transportu, owinięty folią stretch |
| Wysokość mm | 90 |
| Długość mm | 2100 |
| Szerokość, mm | 930/1030/1130 |
