Roleta zewnętrzna aluminiowa RH45N/RH41N

Roleta zewnętrzna aluminiowa RH45N/RH41N

Firma DoorHan oferuje rolety zewnętrzne, który spełniają europejskie standardy jakości i bezpieczeństwa, a także są przystosowane do pracy w różnych warunkach klimatycznych. Rolety zewnętrzne do ochrony otworów przed włamaniem i niekorzystnymi warunkami pogodowymi, zapewniają komfort w pomieszczeniach dzięki zwiększonej izolacji cieplnej i dźwiękowej. Wszystkie akcesoria do rolet zewnętrznych DoorHan produkowane są na nowoczesnych zautomatyzowanych liniach przy użyciu sprzętu czołowych światowych producentów. Wszystkie części metalowe są ocynkowane lub malowane, co zapewnia odporność na korozję i negatywny wpływ agresywnych mediów, przedłuża żywotność rolet zewnętrznych. Wiarygodność rolet zewnętrznych DoorHan, bezpieczeństwo ich działania i zgodność z europejskimi standardami potwierdzają certyfikaty.

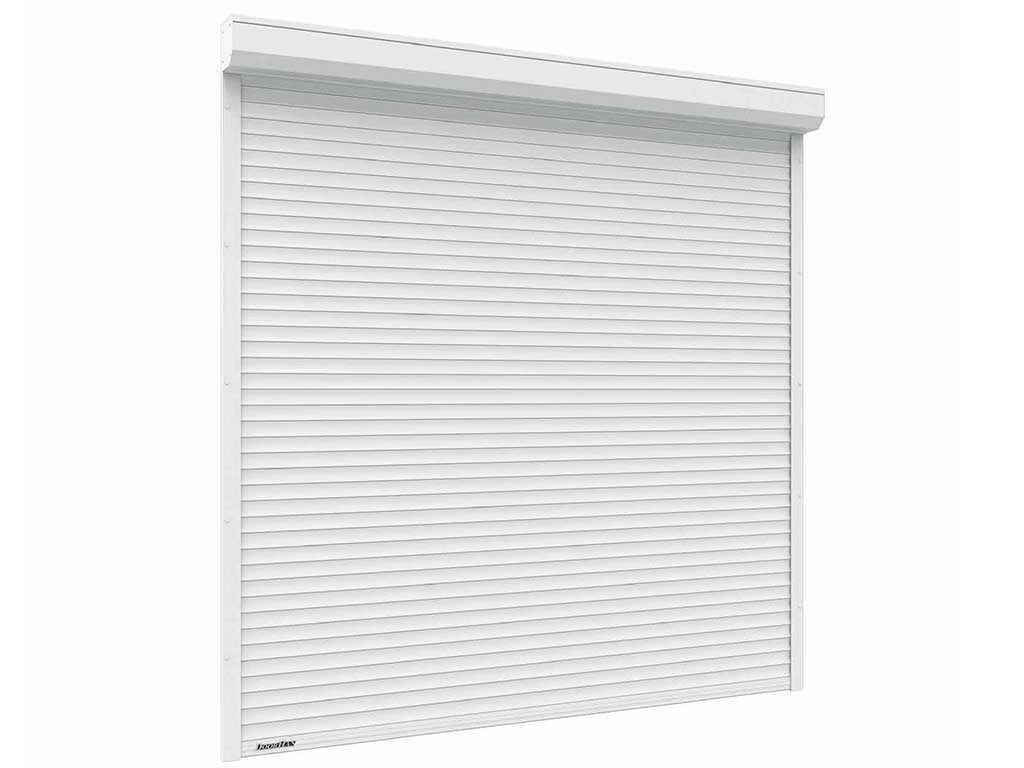

Roleta zewnętrzna aluminiowa RH41N firmy DoorHan
Roleta zewnętrzna - widok z przodu.

Obszary aplikacji

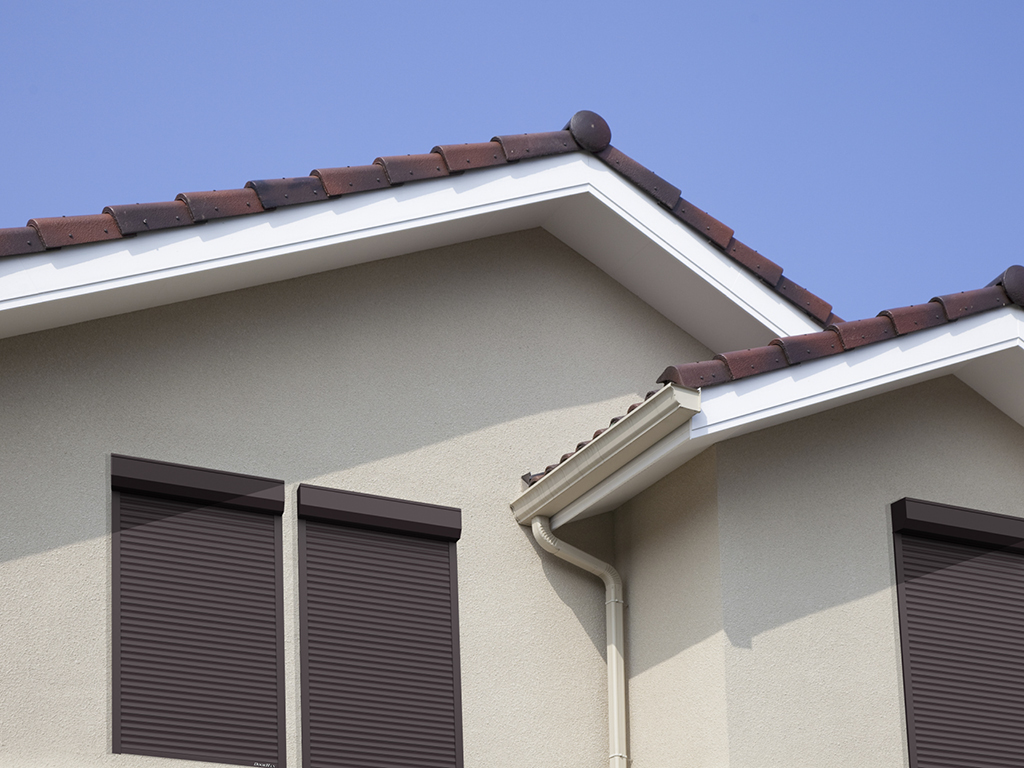

Otwory okienne

Rolety zewnętrzne do otworów okiennych

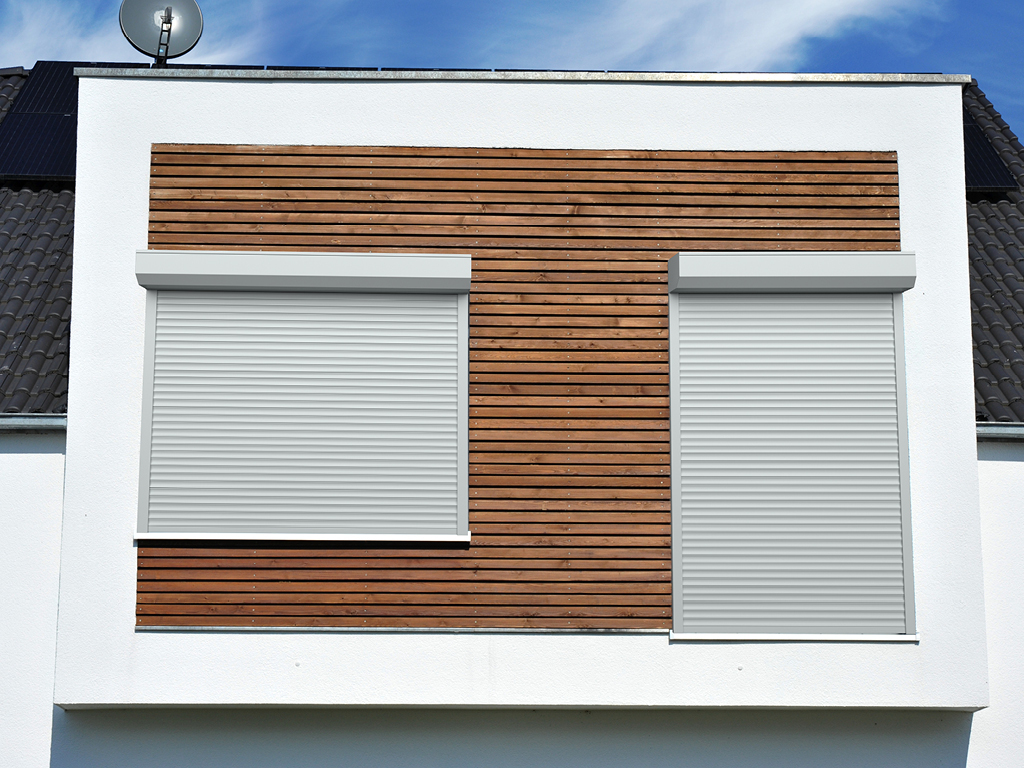

Otwory okienne i drzwiowe

Rolety zewnętrzne do otworów okiennych i drzwiowych

Zalety

1

Zapewniają
oszczędność energii cieplnej
w pomieszczeniu i chronią przed słońcem
2

Dodatkowa ochrona przed hałasem
i wścibskimi spojrzeniami
3

Estetyczny wygląd
4

Wypełnienie lameli pianką wysokiej jakości

Design

Profile aluminiowe - typy powierzchni

Powierzchnia paneli Gładka
Gładka

Profile aluminiowe - rodzaje przetłoczeń

Profil roletowy RH45N
RH45N

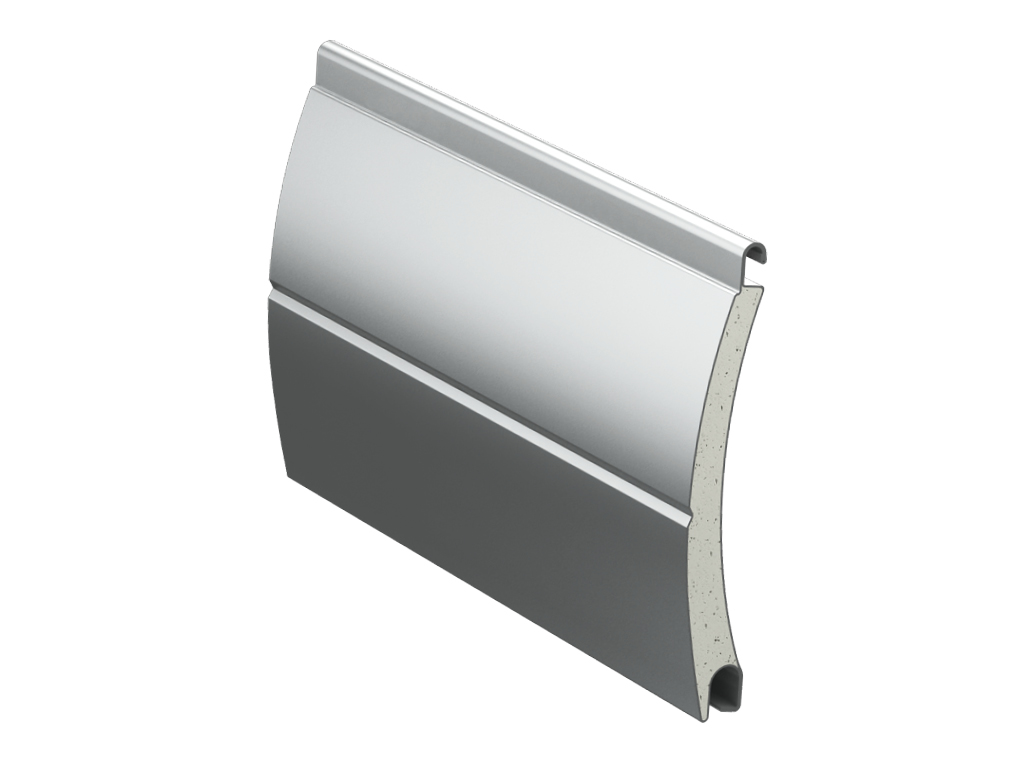

Profil roletowy RH41N
RH41N

Profile aluminiowe - kolory standardowe

Biały RAL9016

RAL 9016 (Biały)

Srebrny RAL9006

RAL 9006 (Srebrny)

Szary RAL-7038

RAL 7038 (Szary)

Antracyt

RAL 7016 (Antracyt)

Kolor RAL-3005 Bordowy

RAL 3005 (Bordowy)

Kolor RAL-5005 Niebieski

RAL 5005 (Niebieski)

Kolor RAL-6005 Zielony

RAL 6005 (Zielony)

Kolor RAL-8017 Brązowy

RAL 8017 (Brązowy)

Kolor RAL-1014 Beżowy

RAL 1014 (Beżowy)

Okleina PCV Złoty dąb
Złoty dąb

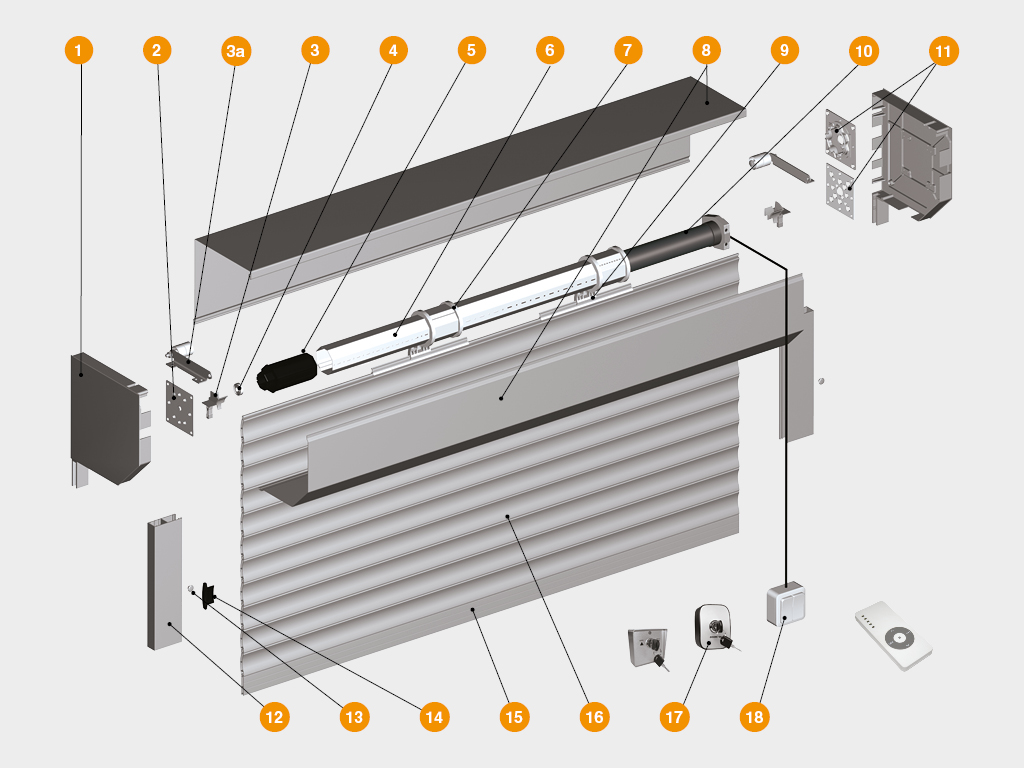

Budowa

  1. Pokrywa boczna RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
  2. Podparcie łożyska BS100, BS42
  3. Urządzenie prowadzące RU45
  4. Łożysko BR28
  5. Kapsuła uniwersalna KP40, KP60, KPU60
  6. Ośmiokątny wał RV40, RV60, RV60-1
  7. Koralik pierścieniowy RD40, RD60
  8. Skrzynka ochronna RB125, RB137, RB150, RB165, RB180, RB205, RB250
  9. Blokada automatyczna RM1
  10. Napęd elektryczny rurowy
  11. Płyta montażowa napędu BU100K
  12. Profil prowadzący RG52M, RG53M, RG53MS, RG62BS
  13. Korek PB14
  14. Zamek boczny SL41N lub SL45M, SLA45
  15. Koniec profilu RA45EN, RA45KN
  16. Profil (płótno) RH41N lub RH45N
  17. Przełącznik kluczykowy SWM, SWK
  18. Przełącznik dzwonkowy SWB, SWH
Budowa rolety zewnętrznej aluminiowej

Wymiary otworu

Parametr Wskaźnik
Wysokość otworu, mm od 500 do 5500
Szerokość otwarcia, mm od 400 do 3050
Maksymalna powierzchnia, m² 7
Zsuwnia, mm od 125 (montaż powierzchniowy)
Ściany, mm od 53 (montaż powierzchniowy)

Tabela rozmiarów

Wysokość, mm
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
500 1000 1500 2000 2500 3000
Szerokość, mm

Przygotowanie obiektu budowlanego

Montaż natynkowy
Natynkowy montaż bramy rolowanej aluminiowej
Montaż wbudowany
Wbudowany montaż bramy rolowanej aluminiowej

Sposoby instalacji

Montaż wbudowany z skrzynką do wewnątrz

Montaż wbudowany z skrzynką do wewnątrz

Wbudowana instalacja, skrzynka do wewnątrz. Konstrukcja jest zamontowana w otworze, a skrzynka wewnątrz, tak aby skrzydło bramy znalazło się na równi z otworem.
Montaż wbudowany ze skrzynką na zewnątrz

Montaż wbudowany ze skrzynką na zewnątrz

Wbudowana instalacja, skrzynka na zewnątrz. Wbudowana instalacja pozwala umieścić wszystkie elementy bramy rolowanej w świetle otworu. Przy zintegrowanej instalacji drzwi i okna powinny otwierać się w kierunku przeciwnym do instalacji skrzynki.
Montaż natynkowy na elewacji

Montaż natynkowy na elewacji

Montaż natynkowy. Montaż nad otworem jest najbardziej powszechny, nie wymaga pracochłonnego przygotowania stoków, co wiąże się z przygotowaniem niszy pod skrzynką. W przypadku typowego montażu bramy rolowanej, nad otworem zamontowany jest wózek rolkowy, a profile prowadzące po obu jego stronach. Zamknięte okiennice jednocześnie zamykają całkowicie otwór i prawie wyrównują się z powierzchnią ścian.

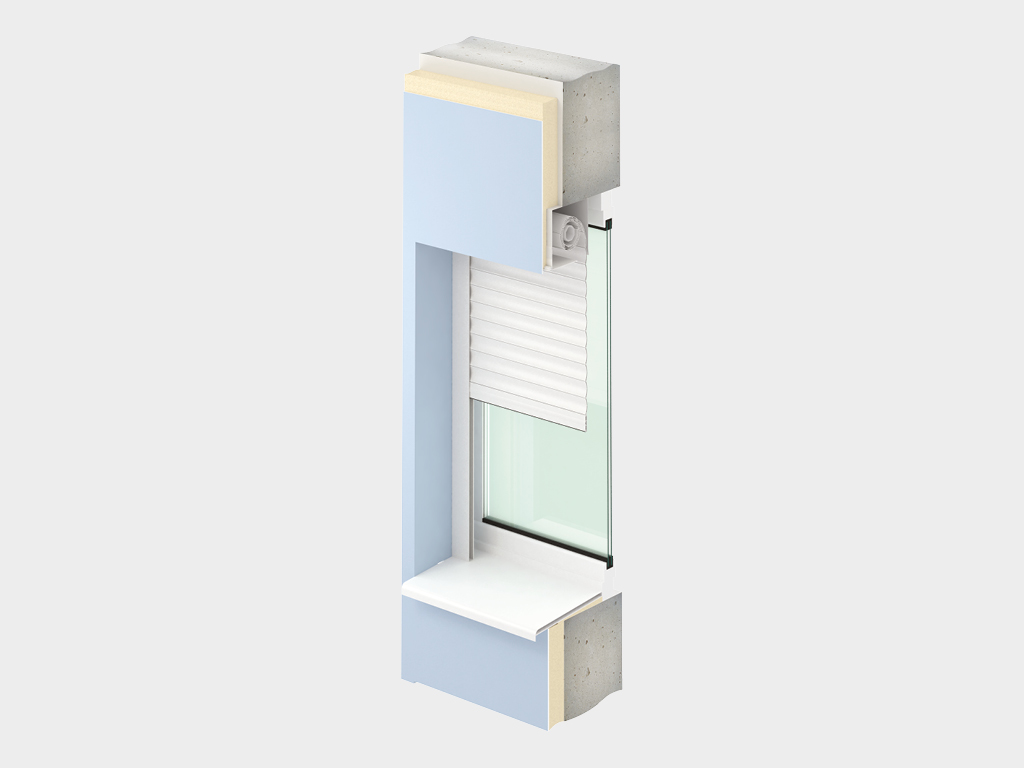

Montaż podtynkowy

Montaż podtynkowy

Montaż natynkowy. Montaż nad otworem jest najbardziej powszechny, nie wymaga pracochłonnego przygotowania stoków, co wiąże się z przygotowaniem niszy pod skrzynką. W przypadku typowego montażu bramy rolowanej, nad otworem zamontowany jest wózek rolkowy, a profile prowadzące po obu jego stronach. Zamknięte okiennice jednocześnie zamykają całkowicie otwór i prawie wyrównują się z powierzchnią ścian.

Standardowe rozwiązania projektowe

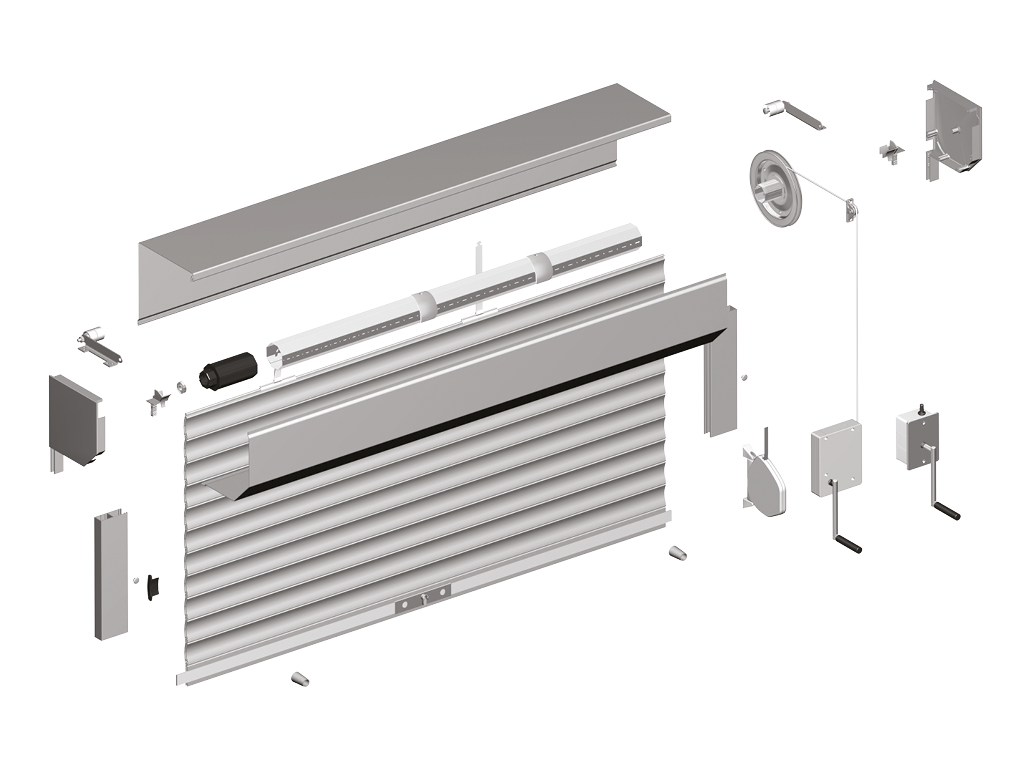

Roleta zewnętrzna z ręcznym pasem napędem sznurkowym lub kablowym
Rolety z ręcznym pasem, napędem sznurkowym lub kablowym. Łatwy w użyciu napęd taśmowy bezwładnościowy jest instalowany na roletach o ciężarze wstęgi do 15 kg. Płótno zwijane podnosi się i opada z powodu napięcia pasa. Napęd przewodowy jest instalowany na roletach o ciężarze wstęgi do 20 kg. Steruje się nim, obracając uchwyt uchwytu linki. Napęd linowy podnosi rolety o ciężarze wstęgi do 40 kg dzięki zastosowaniu wytrzymałej linki stalowej. Zasada działania jest podobna do napędu linowego.

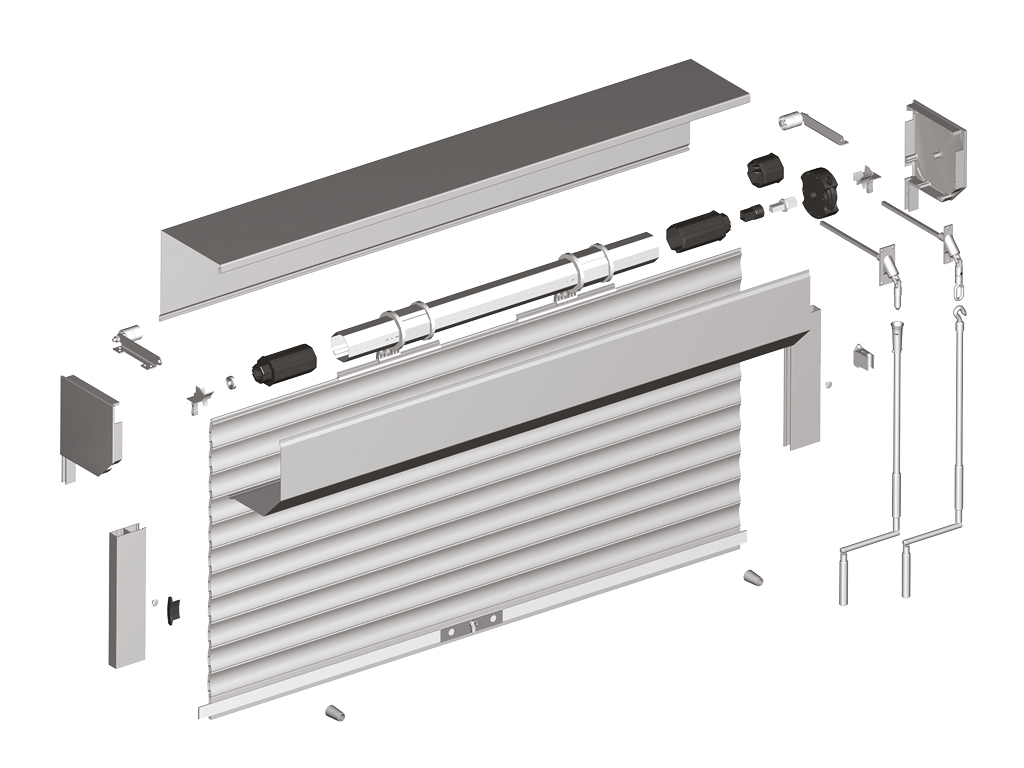

Roleta zewnętrzna z ręcznym napędem korbowym
Rolety z ręcznym napędem korbowym. Napęd korbowy umożliwia podnoszenie rolet o ciężarze wstęgi do 30 kg. Kiedy pokrętło jest obracane zgodnie z ruchem wskazówek zegara, płótno unosi się, w kierunku przeciwnym do ruchu wskazówek zegara opada.

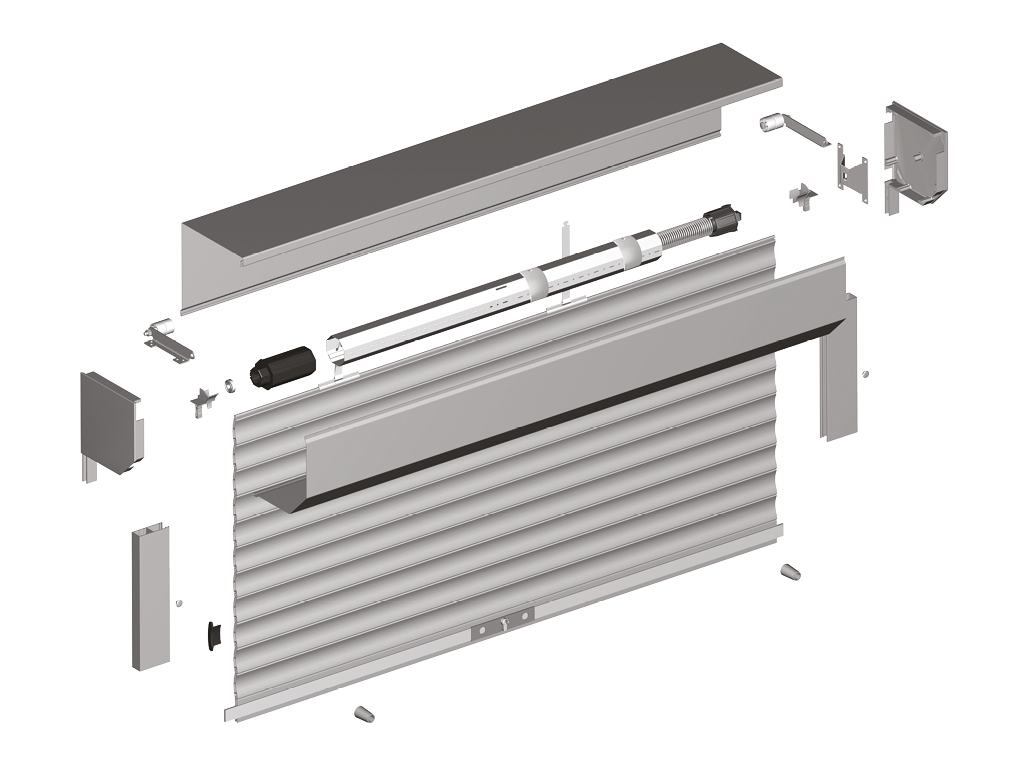

Roleta zewnętrzna z mechanizmem sprężynowym
Rolety z mechanizmem sprężynowym. Mechanizm sprężynowo-bezwładnościowy jest stosowany do rolet o ciężarze wstęgi do 60 kg. Rolety można łatwo podnosić ręcznie i szybko opuszczać pod własnym ciężarem, ponieważ ciężar rolety jest równoważony przez sprężynę skrętną zamontowaną na wale.

Podstawowe wyposażenie

Skrzynka bramy rolowanej
Kompletna skrzynka
Jest to zmontowany pojemnik ochronny z bocznymi osłonami, wałem i kapsułkami, mechanizmem sterującym - ręcznym lub automatycznym.
Zestaw aluminiowych prowadnic z uszczelką
Zestaw profili prowadzących z uszczelką
Szeroki wybór standardowych i wzmocnionych prowadnic pozwala wybrać profile do rolet instalowanych na otworach dowolnej wielkości, uwzględniając obciążenia wiatrem i wymagania dotyczące odporności na włamanie.
Skrzydło bramy rolowanej z profili aluminiowych
Skrzydło bramy
Płótno wykonane z piankowego profilu z bocznymi zamkami, zapobiegającymi rozbieżnościom profilu.
Profil dolny z uszczelką dla bram rolowanych
Profil dolny z uszczelką
Mechanizmy blokujące można zainstalować w profilu dolnym.
Napęd rurowy i sprężyna naciągowa dla bram rolowanych
Ręczny lub automatyczny napęd elektryczny
Napęd rurowy lub sprężyna naciągowa
Kompletny zestaw dla bram rolowanych aluminiowych
Kompletny zestaw
Dla bram rolowanych aluminiowych.

Dodatkowe wyposażenie

Przełącznik dzwonkowy SWB DoorHan
Przełącznik dzwonkowy natynkowy SWB

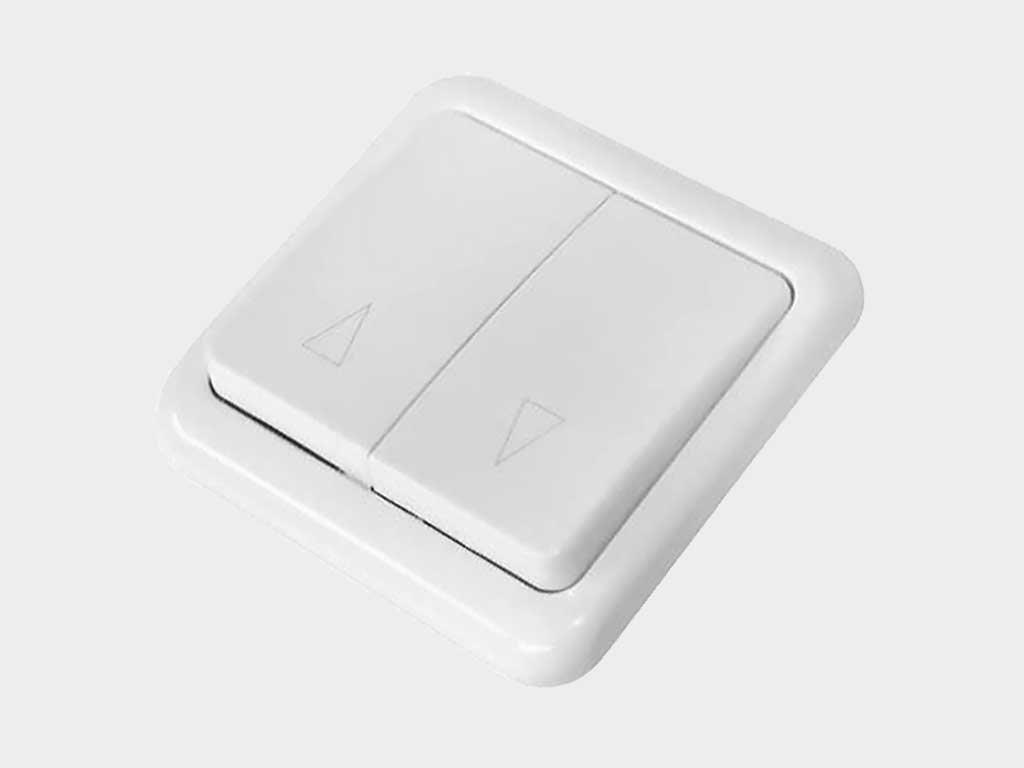

Przełącznik dzwonkowy podtynkowy SWH DoorHan
Przełącznik dzwonkowy podtynkowy SWH

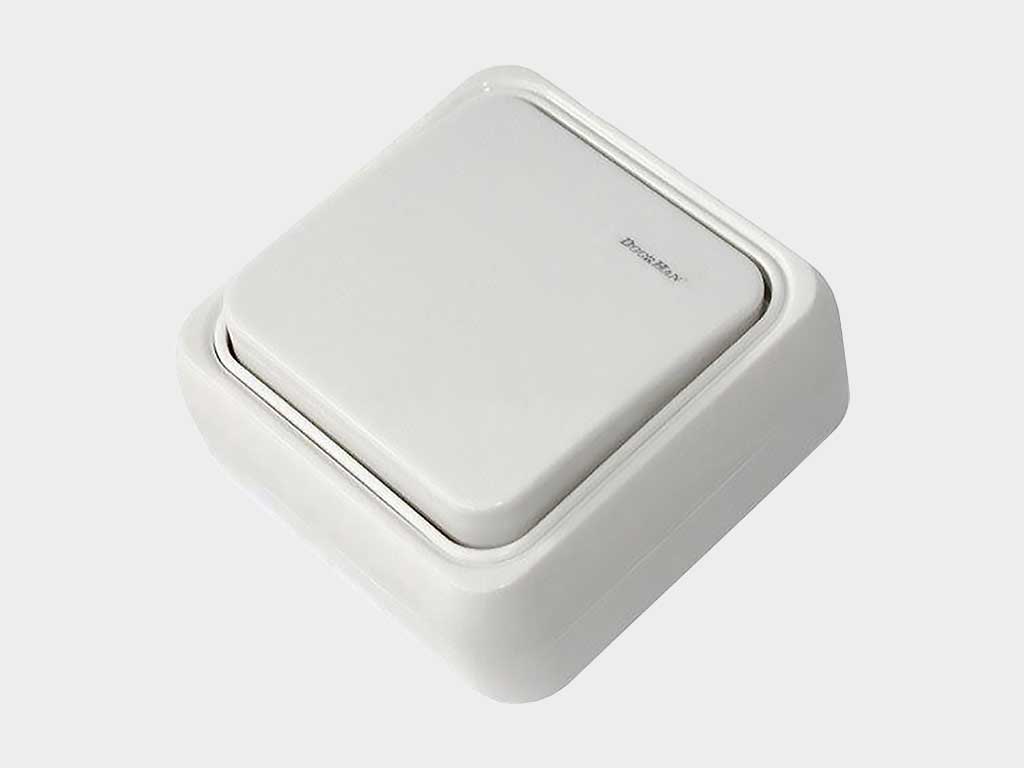

Przełącznik dzwonkowy SWITCH DoorHan
Przełącznik dzwonkowy natynkowy SWITCH

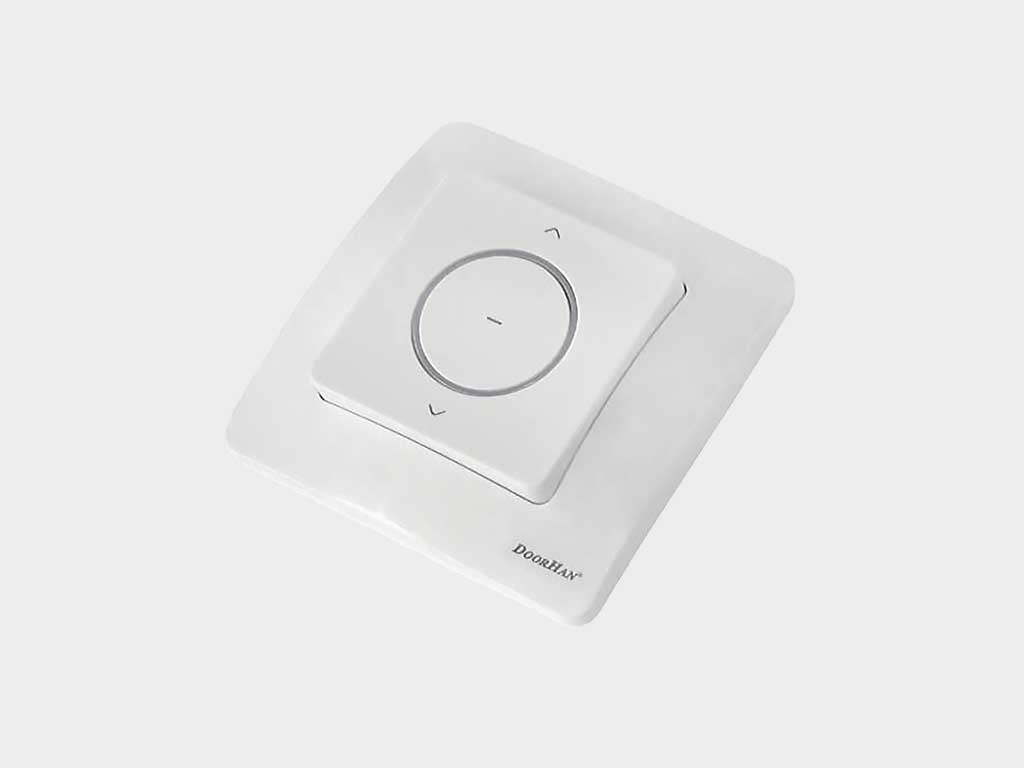

Blok sterowania roletami TW1
Blok TW1
Do zdalnego sterowania napędami elektrycznymi typu roll-in z pilotami zdalnego sterowania DoorHan

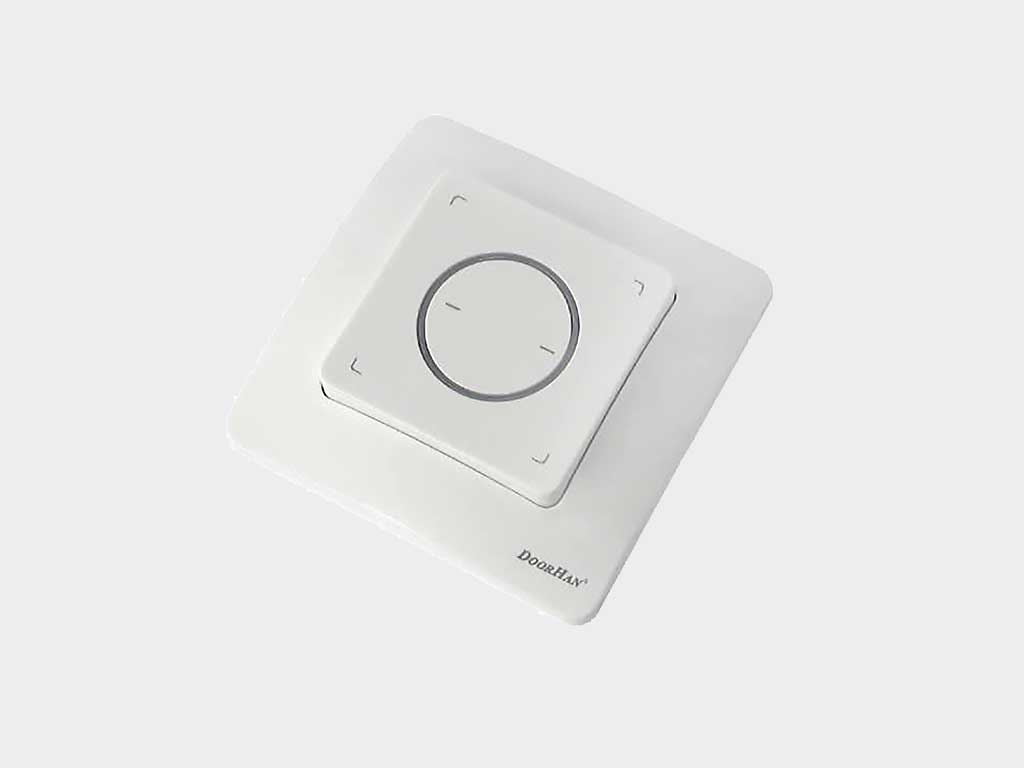

Blok sterowania roletami TW1
Blok TW2
Do zdalnego sterowania napędami elektrycznymi typu roll-in z pilotami zdalnego sterowania DoorHan

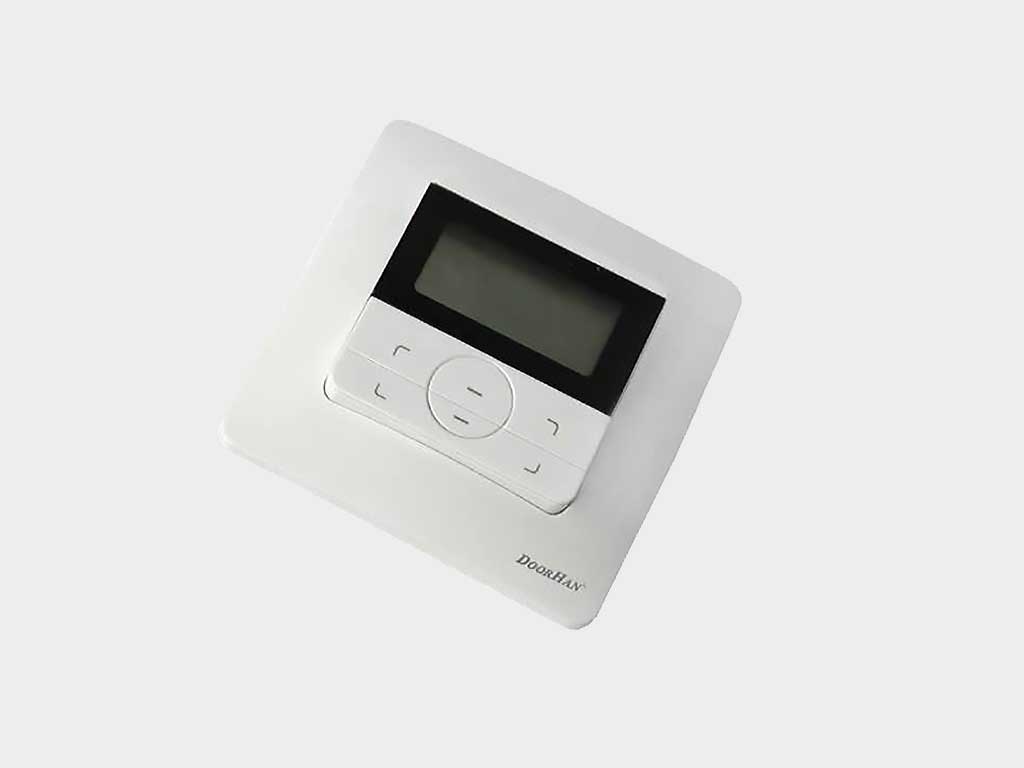

Blok sterowania roletami TW15
Blok TW15
Do zdalnego sterowania napędami elektrycznymi typu roll-in z pilotami zdalnego sterowania DoorHan

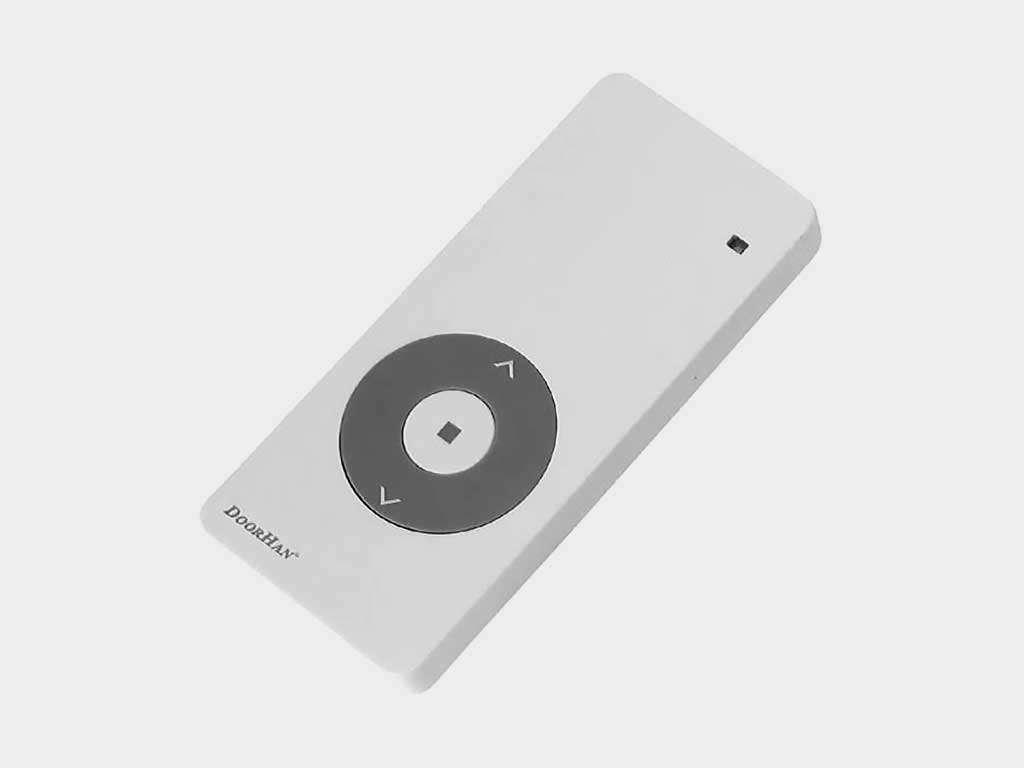

Pilot do sterowania roletą T1
Pilot do sterowania roletą T1

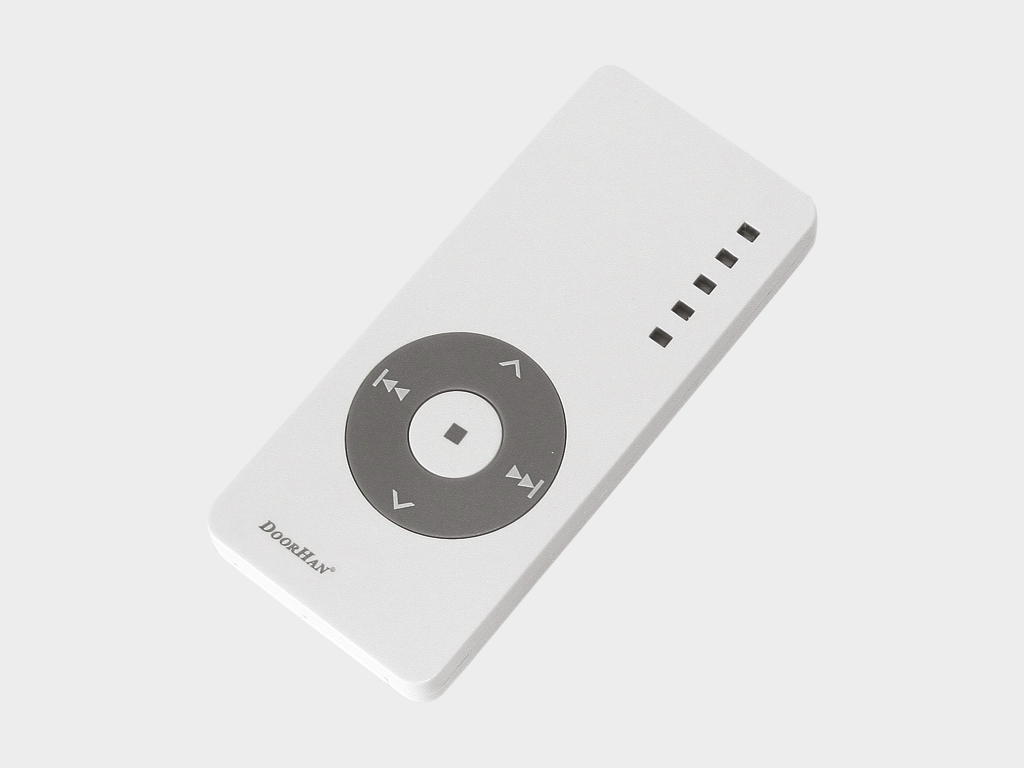

Pilot do sterowania roletą T5
Pilot do sterowania roletą T5

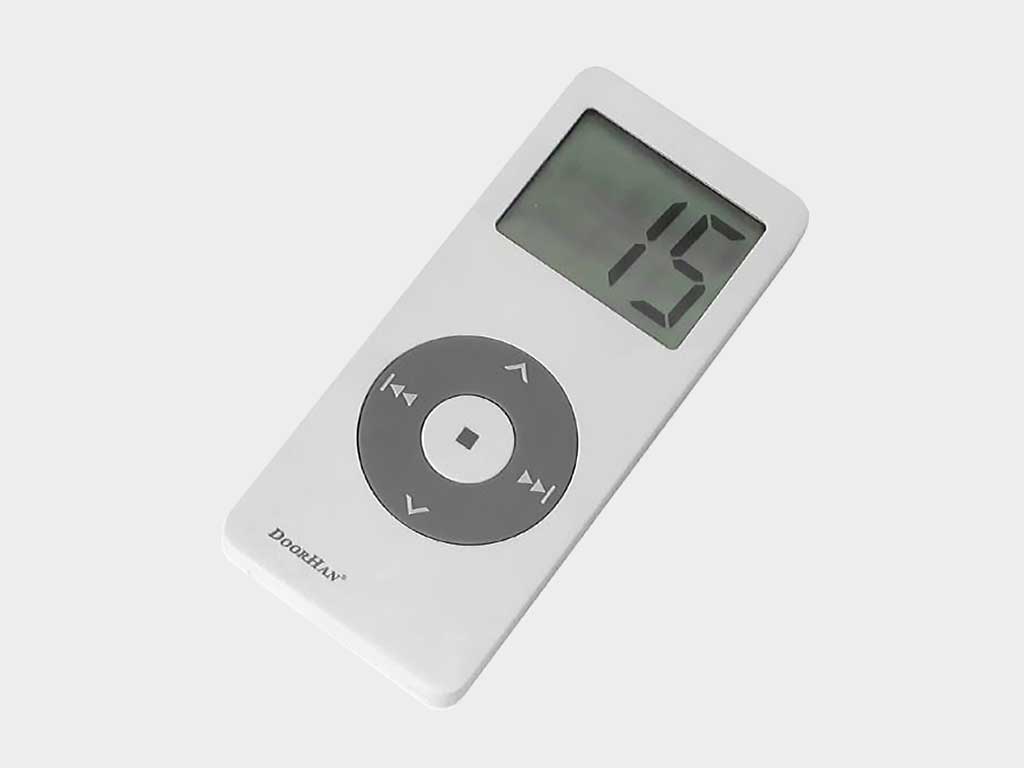

Pilot do sterowania roletą T15
Pilot do sterowania roletą T15

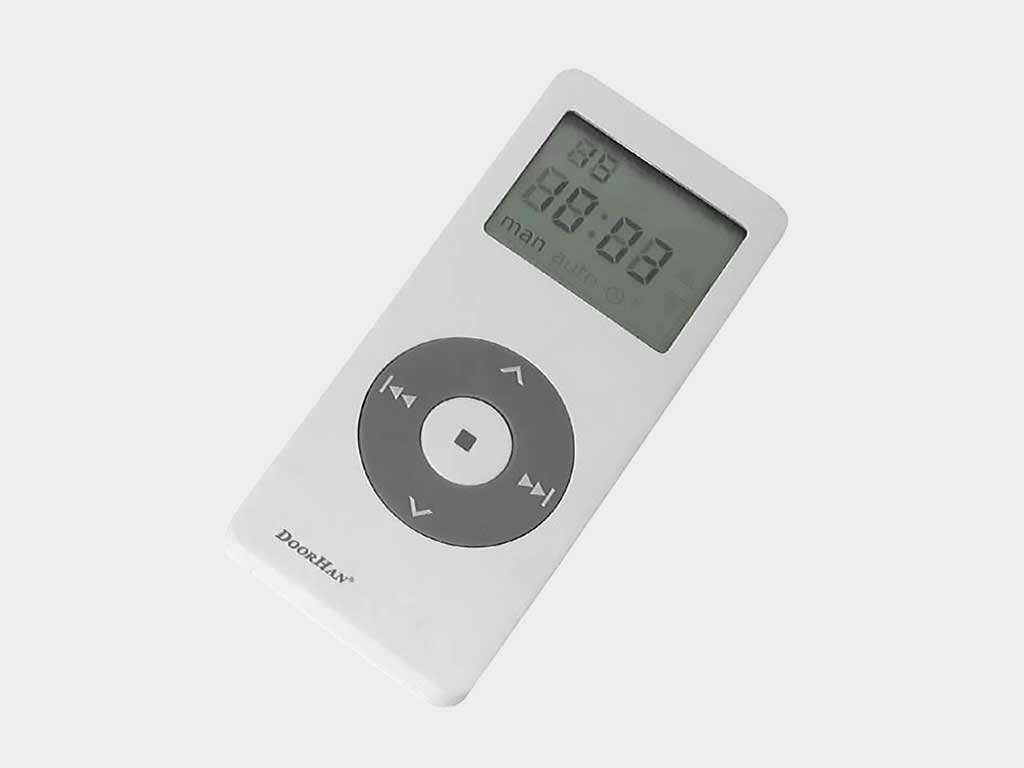

Pilot do sterowania roletą T15 Timer
Pilot do sterowania roletą T15 Timer

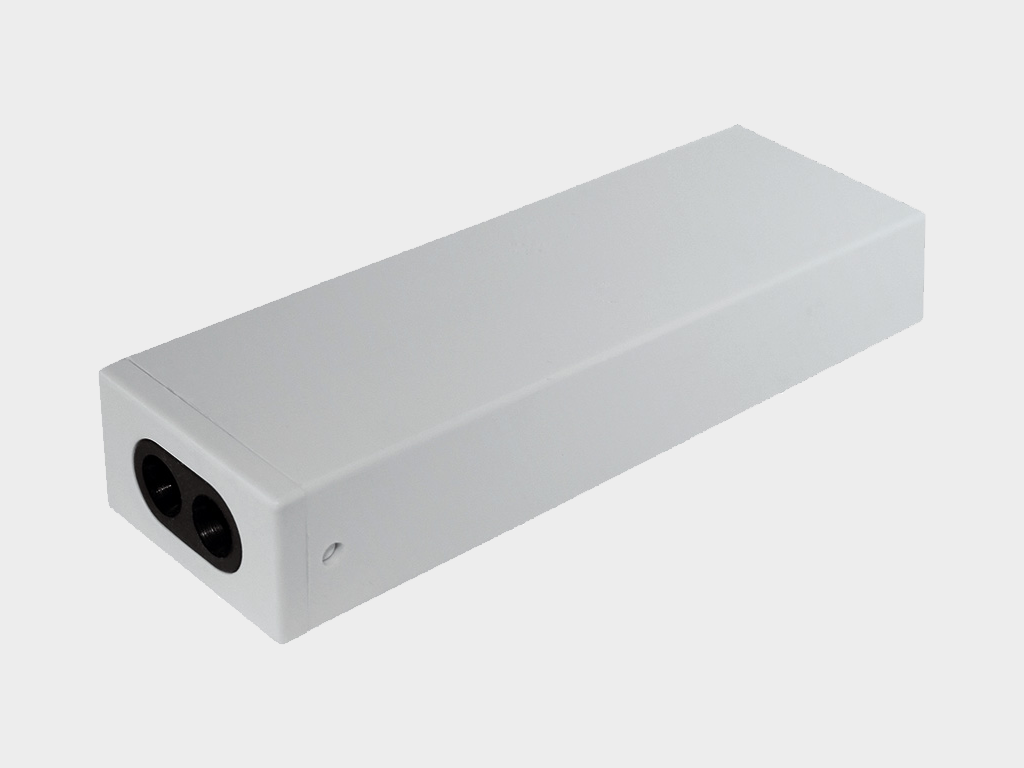

Roll
Roll
Sterownik CV01 DoorHan
Sterownik CV01
Do zdalnego sterowania grupą bram rolowanych
Sterownik SmartRoll DoorHan
Sterownik SmartRoll
Do zdalnego sterowania roletami we wnętrzu za pomocą DoorHan.

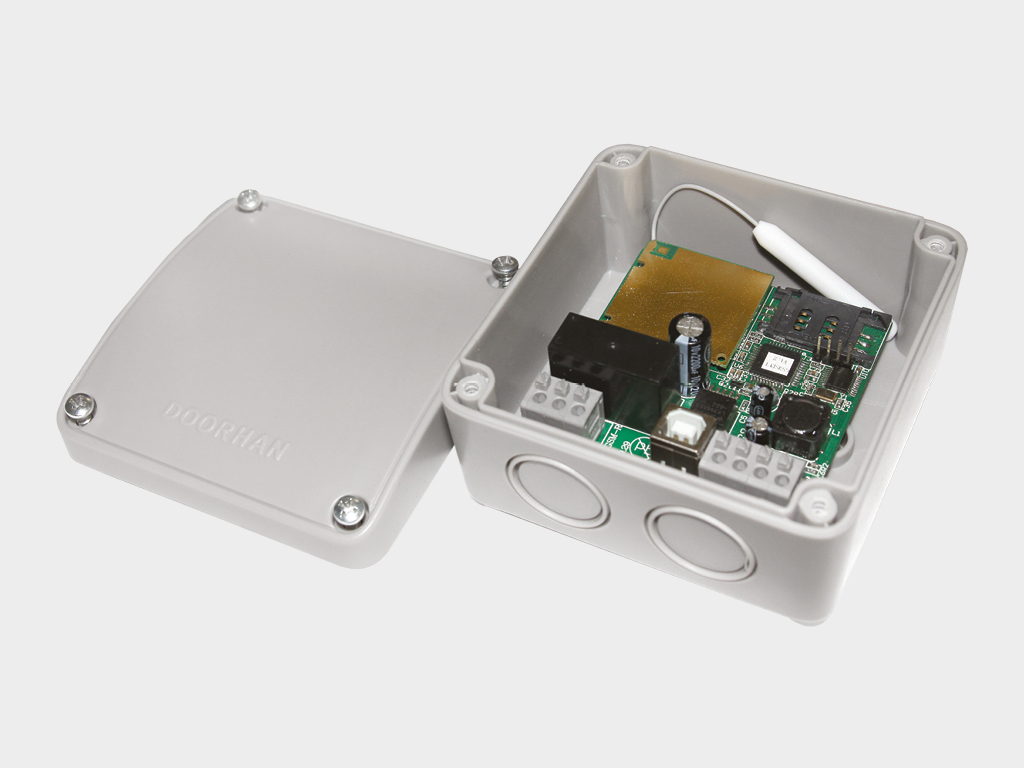

Jednostka sterująca roletami GC2 GC4
Sterowanie grupą blokową GC2 / GC4.
Jednostka GC2 do sterowania dwoma napędami z jednego przełącznika;
Jednostka GC4 - do sterowania czterema napędami
Przełącznik kluczykowy SWM DoorHan
Przełącznik kluczykowy SWM
Moduł WiFi DoorHan
Moduł WiFi
Do sterowania bezprzewodowego (generowanie sygnału sterującego, NO) przez napędy elektryczne
Moduł GSM DoorHan
Moduł GSM
Do odbioru sygnału z telefonu komórkowego i przesłania polecenia sterującego do uruchomienia napędu elektrycznego.
Zewnętrzny odbiornik radiowy DHRE-1 DoorHan
Radioodbiornik DHRE-1
Zewnętrzny odbiornik radiowy DHRE-1 do sterowania automatyzacją innych producentów za pomocą pilota zdalnego sterowania DoorHan
Pilot czterokanałowy Transmitter4-PRO
Pilot czterokanałowy Transmitter4-PRO
Pilot naścienny Command-433
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami
Klawiatura bezprzewodowa KEYPAD
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.
Fotokomórki przewodowe Photocell-N
Fotokomórki Photocell-N
Składające się z nadajnika podczerwieni i odbiornika
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.
Przełącznik kluczykowy SWK
Przełącznik kluczykowy SWK
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.

Specyfikacja techniczna

Parametr Znaczenie Uwaga
RH41N
Materiał pianka aluminiowa
Waga profilu, kg / (p / m) 0,077
Waga profilu, kg / m² 1,85
Liczba lameli na 1 m wysokości płótna, szt. 24
Maksymalna szerokość wstęgi, m 3.05
Maksymalna powierzchnia, m² 7
RH45N
Materiał pianka aluminiowa
Waga profilu, kg / (p / m) 0,086
Waga profilu, kg / m² 1.9
Liczba lameli na 1 m wysokości płótna, szt. 22
Maksymalna szerokość wstęgi, m 3.05
Maksymalna powierzchnia, m² 7

Warunki eksploatacji produktu

Prawidłowo zainstalowane i konserwowane rolety zewnętrzne zapewniają niezawodność i trwałość pracy. Aby przedłużyć żywotność bram rolowanych, postępuj zgodnie z tymi instrukcjami.

  1. Montaż rolet zewnętrznych powinien być przeprowadzony przez wykwalifikowanych specjalistów przeszkolonych w GC DoorHan.

  2. Instalacja produktu musi odbywać się ściśle zgodnie z instrukcją montażu rolety zewnętrznej i dokumentacją techniczną DoorHan.

  3. Żaluzje muszą otwierać się płynnie, bez szarpnięć.

  4. Do podnoszenia i opuszczania konstrukcji konieczne jest stosowanie wyłącznie sterowania przeznaczonego do tego celu.

  5. Nie wywieraj więcej niż 100 N siły, aby otworzyć roletę zewnętrzną.

  6. Nie zaleca się częściowego podnoszenia rolety zewnętrznej, szczególnie w przypadku większych konstrukcji (ponad 3 000 x 2 000 mm).

  7. W przypadku zastosowania blokady mechanicznej w konstrukcji zabronione jest podnoszenie ostrza przy zamkniętym zamku.

  8. W przypadku napędu Cardana, podczas obracania, kierowca powinien być utrzymywany pod kątem 45 °. Zgodnie z normą EN 12453 lub 12604 390 N. dopuszczalna siła ręczna w przypadku dużych rolet, awaryjny napęd ręczny (pętla kardanowe) nadaje się tylko do zamknięcia.

  9. Podczas korzystania z automatycznego napędu postępuj zgodnie z instrukcjami dołączonymi do napędu.

  10. Nie pozwalaj dzieciom na sterowanie roletą zewnętrzną (przyciskami, konsolami).

  11. Upewnij się, że podczas otwierania lub zamykania w pobliżu rolety zewnętrznej nie znajdują się ludzie.

  12. Zabronione jest pozostawanie pod konstrukcją podczas jej pracy, ponieważ może to prowadzić do obrażeń.

  13. Nie wystawiać rolety zewnętrznej na uderzenia i nie ingerować w ich swobodne otwieranie i zamykanie.

  14. Upewnij się, że nie ma obcych ciał w otworze podczas przesuwania rolety zewnętrznej, ponieważ może to spowodować uszkodzenie konstrukcji.

  15. Nie należy instalować dodatkowego sprzętu i akcesoriów, a także produkować własne wymiany lub regulacji części, bez konsultacji z producentem

  16. W okresie zimowym, w przypadku części zlodowacenia struktury lub skrzydła rolety zewnętrznej przed podnoszeniem i opuszczaniem ostrza pre-konieczności wykorzystywania konstrukcję internetowej na drodze do całkowitego wyzwolenia części struktury lodu, ze zwróceniem szczególnej uwagi na stan dna przyłączeniowej parapet listwy z produktem lub podłogi, ale także muszą być czyszczone.

  17. Regularna konserwacja rolety zewnętrznej jest konieczna przynajmniej raz w roku.

  18. Jeżeli rolety zewnętrzne nie są używane zgodnie z ich przeznaczeniem lub projektami przekraczającymi wymiary zalecane przez producenta, producent nie ponosi odpowiedzialności za ich integralność i prawidłowe działanie.

  19. Diagnostyka i naprawa rolet zewnętrznych powinna być wykonywana wyłącznie przez wykwalifikowanych specjalistów.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)

Dodatkowe informacje

Możliwe jest połączenie siatki z profilem kratownicowym RHE78G.

Opakowanie

Pakowanie w karton Charakterystyka opakowania
Opis Roleta zewnętrzna składa się z folii bąbelkowej i pięciowarstwowej białej tektury; Tkanina i pudełko są owinięte w folię bąbelkową, a następnie zapakowane w tekturę w celu utworzenia pudełka; Opakowanie tekturowe jest pokrywane folią stretch w 2 warstwach i mocowane taśmą samoprzylepną z logo firmy
Wysokość, mm od 250 do 375
Szerokość, mm od 250 do 375
Długość, mm od 1000 do 6 000
