Roleta zewnętrzna aluminiowa RH77M
Firma DoorHan oferuje rolety zewnętrzne, który spełniają europejskie standardy jakości i bezpieczeństwa, a także są przystosowane do pracy w różnych warunkach klimatycznych. Rolety zewnętrzne do ochrony otworów przed włamaniem i niekorzystnymi warunkami pogodowymi, zapewniają komfort w pomieszczeniach dzięki zwiększonej izolacji cieplnej i dźwiękowej. Wszystkie akcesoria do rolet zewnętrznych DoorHan produkowane są na nowoczesnych zautomatyzowanych liniach przy użyciu sprzętu czołowych światowych producentów. Wszystkie części metalowe są ocynkowane lub malowane, co zapewnia odporność na korozję i negatywny wpływ agresywnych mediów, przedłuża żywotność rolet zewnętrznych. Wiarygodność rolet zewnętrznych DoorHan, bezpieczeństwo ich działania i zgodność z europejskimi standardami potwierdzają certyfikaty.

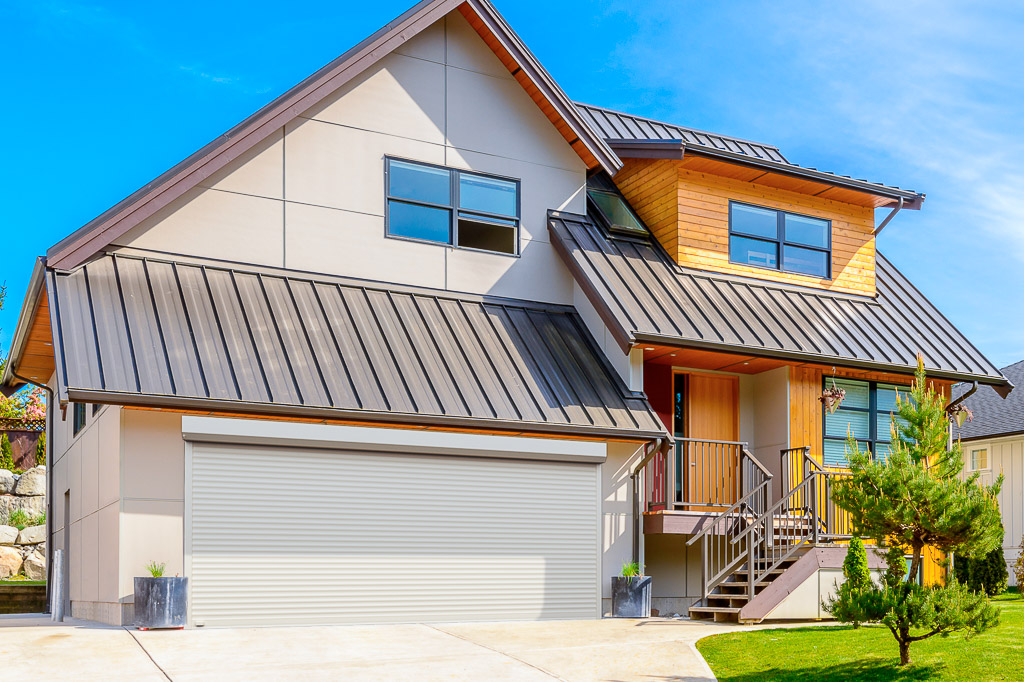

![Brama garażowa rolowana firmy DoorHan Brama garażowa rolowana firmy DoorHan](/images/dla-domu/bramy-garazowe/bramy-rolowane/brama-garazowa-rolowana-z-profili-rh77m.jpg)
Roleta zewnętrzna - widok z przodu.
Obszary aplikacji
Budownictwo prywatne - Otwory wejściowe i garażowe

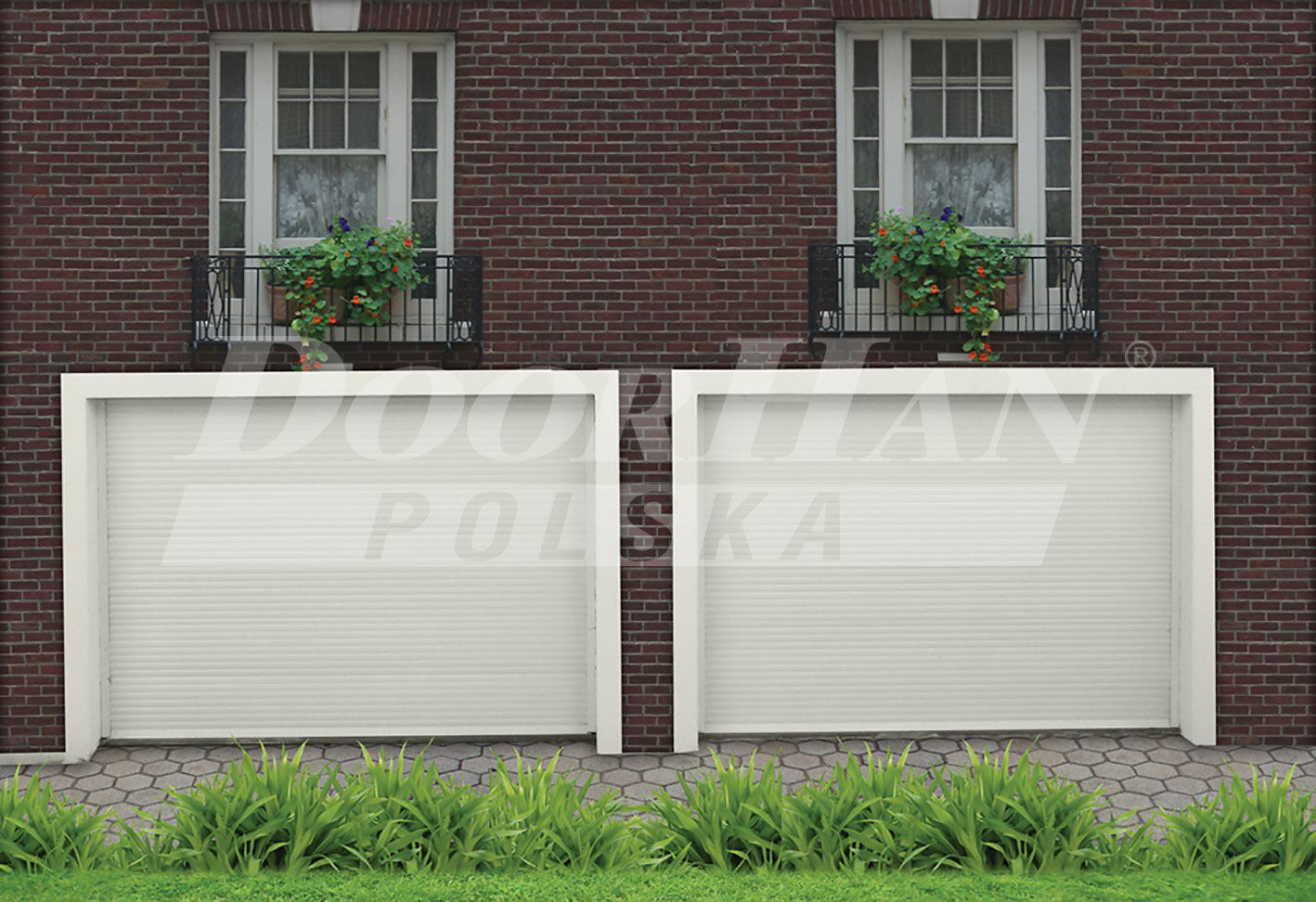

![Brama garażowa rolowana do garaży i wiat Brama garażowa rolowana do garaży i wiat](/images/dla-domu/bramy-garazowe/bramy-rolowane/bramy-rolowane-dla-garazy.jpg)
Zalety
1
Podwyższona trwałość profili
ze względu na wysokś gęśtość pianki
2
Klasa 4 odporności na wiatr
potwierdzona protokołami badań
3
Wysoka niezawodność budowy:
co najmniej 10 000 cykli otwierania - zamykania
4
Duży wybór rozwiązań projektowych
Design
Profile aluminiowe - typy powierzchni
![Powierzchnia paneli Gładka Powierzchnia paneli Gładka](/images/dla-przemyslu/bramy/bramy-segmentowe/gladka.jpg)
Gładka
Profile aluminiowe - rodzaje przetłoczeń
![Profil roletowy RH77M Profil roletowy RH77M](/images/dla-domu/bramy-garazowe/bramy-rolowane/profil-rh77m.jpg)
RH77
Profile aluminiowe - kolory standardowe
![Biały RAL9016 Biały RAL9016](/images/kolory-ral/RAL-9016.jpg)
RAL 9016 (Biały)
![Srebrny RAL9006 Srebrny RAL9006](/images/kolory-ral/RAL-9006.jpg)
RAL 9006 (Srebrny)
![Szary RAL-7038 Szary RAL-7038](/images/kolory-ral/RAL-7038.jpg)
RAL 7038 (Szary)
![Antracyt Antracyt](/images/kolory-ral/RAL-7016.jpg)
RAL 7016 (Antracyt)
![Kolor RAL-3005 Bordowy Kolor RAL-3005 Bordowy](/images/kolory-ral/RAL-3005.jpg)
RAL 3005 (Bordowy)
![Kolor RAL-5005 Niebieski Kolor RAL-5005 Niebieski](/images/kolory-ral/RAL-5005.jpg)
RAL 5005 (Niebieski)
![Kolor RAL-6005 Zielony Kolor RAL-6005 Zielony](/images/kolory-ral/RAL-6005.jpg)
RAL 6005 (Zielony)
![Kolor RAL-8017 Brązowy Kolor RAL-8017 Brązowy](/images/kolory-ral/RAL-8017.jpg)
RAL 8017 (Brązowy)
![Kolor RAL-1014 Beżowy Kolor RAL-1014 Beżowy](/images/kolory-ral/RAL-1014.jpg)
RAL 1014 (Beżowy)
![Okleina PCV Złoty dąb Okleina PCV Złoty dąb](/images/dla-domu/bramy-garazowe/bramy-rolowane/zloty-dab.jpg)
Złoty dąb
Budowa
-
Pokrywa boczna RK250S, RK300, RSK300, RK375
-
Podparcie łożyska BS100, BS42
-
Prowadnica rolkowa RU77 (RV77)
-
Łożysko BR28, BR42
-
Kapsuła uniwersalna KP60, KPU60, KPU70, KPU70S, KPU102
-
Oś ośmiokątna RV60, RV70, RV102
-
Pierścień mocujący RD60, RD70
-
Skrzynia ochronna RB250, RB300, RB375
-
Automatyczna blokada RB4
-
Napęd elektryczny vnevalny
-
Płyta montażowa do napędu BU100K
-
Profil prowadzący RG83MS, RG90E, RG90MS, RG100
-
Korek PB14
-
Blokada boczna SL77
-
Profil terminala RA77EM, RA77KN, RA70E
-
Profil (tkanina) RH77M
-
Przełącz za pomocą klucza SWM, SWK
-
Przełącznik kluczykowy SWB, SWH
![Bramy garażowe rolowane części składowe Bramy garażowe rolowane części składowe](/images/dla-domu/bramy-garazowe/bramy-rolowane/brama-roltowa-budowa.jpg)
Wymiary otworu
Parametr | Wskaźnik |
---|---|
Wysokość otwarcia, mm | od 2000 do 2600 |
Szerokość otwierania, mm | od 2000 do 3900 |
Maksymalna powierzchnia, m² | 10,14 |
Nadproże, mm | 300 (montaż natynkowy) |
Węgarki, mm | od 83 (montaż natynkowy) |
Tabela rozmiarów
Wysokość, mm |
2600 | 2500 | ||||||||||||||||||
2400 | ||||||||||||||||||||
2300 | ||||||||||||||||||||
2200 | ||||||||||||||||||||
2100 | ||||||||||||||||||||
2000 | ||||||||||||||||||||
2000 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | ||
Szerokość, mm |
Przygotowanie obiektu budowlanego
Montaż natynkowy
![Natynkowy montaż bramy rolowanej aluminiowej Natynkowy montaż bramy rolowanej aluminiowej](/images/dla-domu/bramy-garazowe/bramy-rolowane/montaz-natynkowy.jpg)
Montaż wbudowany
![Wbudowany montaż bramy rolowanej aluminiowej Wbudowany montaż bramy rolowanej aluminiowej](/images/dla-domu/bramy-garazowe/bramy-rolowane/montaz-wbudowany.jpg)
Sposoby instalacji
![Montaż wbudowany z skrzynką do wewnątrz Montaż wbudowany z skrzynką do wewnątrz](/images/dla-domu/bramy-garazowe/bramy-rolowane/montaz-wbudowany-skrzynka-do-wewnatrz.jpg)
Montaż wbudowany z skrzynką do wewnątrz
Wbudowana instalacja, skrzynka do wewnątrz. Konstrukcja jest zamontowana w otworze, a skrzynka wewnątrz, tak aby skrzydło bramy znalazło się na równi z otworem.
![Montaż wbudowany ze skrzynką na zewnątrz Montaż wbudowany ze skrzynką na zewnątrz](/images/dla-domu/bramy-garazowe/bramy-rolowane/montaz-wbudowany-skrzynka-na-zewnatrz.jpg)
Montaż wbudowany ze skrzynką na zewnątrz
Wbudowana instalacja, skrzynka na zewnątrz. Wbudowana instalacja pozwala umieścić wszystkie elementy bramy rolowanej w świetle otworu. Przy zintegrowanej instalacji drzwi i okna powinny otwierać się w kierunku przeciwnym do instalacji skrzynki.
![Montaż natynkowy na elewacji Montaż natynkowy na elewacji](/images/dla-domu/bramy-garazowe/bramy-rolowane/montaz-natynkowy-na-elewacji.jpg)
Montaż natynkowy na elewacji
Montaż natynkowy. Montaż nad otworem jest najbardziej powszechny, nie wymaga pracochłonnego przygotowania stoków, co wiąże się z przygotowaniem niszy pod skrzynką. W przypadku typowego montażu bramy rolowanej, nad otworem zamontowany jest wózek rolkowy, a profile prowadzące po obu jego stronach. Zamknięte okiennice jednocześnie zamykają całkowicie otwór i prawie wyrównują się z powierzchnią ścian.
Podstawowe wyposażenie
![Skrzynka bramy rolowanej Skrzynka bramy rolowanej](/images/dla-domu/bramy-garazowe/bramy-rolowane/skrzynka-bramy-rolowanej.jpg)
Kompletna skrzynka
Jest to zmontowany pojemnik ochronny z bocznymi osłonami, wałem i kapsułkami, mechanizmem sterującym - ręcznym lub automatycznym.
![Zestaw aluminiowych prowadnic z uszczelką Zestaw aluminiowych prowadnic z uszczelką](/images/dla-domu/bramy-garazowe/bramy-rolowane/zestaw-prowadnic-z-uszczelka-dla-bram-rolowanych.jpg)
Zestaw profili prowadzących z uszczelką
Szeroki wybór standardowych i wzmocnionych prowadnic pozwala wybrać profile do rolet instalowanych na otworach dowolnej wielkości, uwzględniając obciążenia wiatrem i wymagania dotyczące odporności na włamanie.
![Skrzydło bramy rolowanej z profili aluminiowych Skrzydło bramy rolowanej z profili aluminiowych](/images/dla-domu/bramy-garazowe/bramy-rolowane/skrzydlo-bramy-rolowanej-z-profili-rh77m.jpg)
Skrzydło bramy
Płótno wykonane z piankowego profilu z bocznymi zamkami, zapobiegającymi rozbieżnościom profilu.
Płótno wykonane z piankowego profilu z bocznymi zamkami, zapobiegającymi rozbieżnościom profilu.
![Profil dolny z uszczelką dla bram rolowanych Profil dolny z uszczelką dla bram rolowanych](/images/dla-domu/bramy-garazowe/bramy-rolowane/profil-dolny-z-uszczelka-dla-bram-rolowanych.jpg)
Profil dolny z uszczelką
Mechanizmy blokujące można zainstalować w profilu dolnym.
Mechanizmy blokujące można zainstalować w profilu dolnym.
![Napęd rurowy i sprężyna naciągowa dla bram rolowanych Napęd rurowy i sprężyna naciągowa dla bram rolowanych](/images/dla-domu/bramy-garazowe/bramy-rolowane/naped-rurowy-sprezyna-naciagowa-do-bram-rolowanych.jpg)
Ręczny lub automatyczny napęd elektryczny
Napęd rurowy lub sprężyna naciągowa
Napęd rurowy lub sprężyna naciągowa
![Kompletny zestaw dla bram rolowanych aluminiowych Kompletny zestaw dla bram rolowanych aluminiowych](/images/dla-domu/bramy-garazowe/bramy-rolowane/pudelko-z-kompletnym-zestawem-dla-bram-rolowanych.jpg)
Kompletny zestaw
Dla bram rolowanych aluminiowych.
Dla bram rolowanych aluminiowych.
Dodatkowe wyposażenie
![Przełącznik dzwonkowy SWB DoorHan Przełącznik dzwonkowy SWB DoorHan](/images/dla-domu/automatyka/akcesoria/przelacznik-dzwonkowy-swb-doorhan.jpg)
Przełącznik dzwonkowy SWB
![Przełącznik kluczykowy SWM DoorHan Przełącznik kluczykowy SWM DoorHan](/images/dla-domu/automatyka/akcesoria/przelacznik-kluczykowy-swm-doorhan.jpg)
Przełącznik kluczykowy SWM
![Sterownik CV01 DoorHan Sterownik CV01 DoorHan](/images/dla-domu/automatyka/akcesoria/sterownik-cv01-doorhan1.jpg)
Sterownik CV01
Do zdalnego sterowania grupą bram rolowanych
![Sterownik SmartRoll DoorHan Sterownik SmartRoll DoorHan](/images/dla-domu/automatyka/akcesoria/sterownik-smartroll-doorhan.jpg)
Sterownik SmartRoll
Do zdalnego sterowania roletami we wnętrzu za pomocą DoorHan.
![Moduł GSM DoorHan Moduł GSM DoorHan](/images/dla-domu/automatyka/akcesoria/modul-gsm-doorhan.jpg)
Moduł GSM
Do odbioru sygnału z telefonu komórkowego i przesłania polecenia sterującego do uruchomienia napędu elektrycznego.
Do odbioru sygnału z telefonu komórkowego i przesłania polecenia sterującego do uruchomienia napędu elektrycznego.
![Moduł WiFi DoorHan Moduł WiFi DoorHan](/images/dla-domu/automatyka/akcesoria/modul-wifi-doorhan.jpg)
Moduł WiFi
Do sterowania bezprzewodowego (generowanie sygnału sterującego, NO) przez napędy elektryczne
Do sterowania bezprzewodowego (generowanie sygnału sterującego, NO) przez napędy elektryczne
![Zewnętrzny odbiornik radiowy DHRE-1 DoorHan Zewnętrzny odbiornik radiowy DHRE-1 DoorHan](/images/dla-domu/automatyka/akcesoria/zewnetrzny-odbiornik-radiowy-dhre1-doorhan.jpg)
Radioodbiornik DHRE-1
Zewnętrzny odbiornik radiowy DHRE-1 do sterowania automatyzacją innych producentów za pomocą pilota zdalnego sterowania DoorHan
![Fotokomórki przewodowe Photocell-N Fotokomórki przewodowe Photocell-N](/images/dla-domu/automatyka/akcesoria/fotokomorki-przewodowe-doorhan.jpg)
Fotokomórki Photocell-N
Składające się z nadajnika podczerwieni i odbiornika
![Lampa sygnalizacyjna LED DoorHan Lampa sygnalizacyjna LED DoorHan](/images/dla-domu/automatyka/akcesoria/lampa-sygnalizacyjna-led-doorhan.jpg)
Lampa sygnalizacyjna Lamp-PRO
Lampka sygnalizacyjna LED z anteną
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga: |
---|---|---|
RH77M | ||
Materiał | aluminium, pianka | |
Ciężar profilu, kg / (p / m) | 0,37 | |
Ciężar profilu, kg / m² | 4.8 | |
Liczba blaszek na 1 m wysokości ostrza, szt. | 13 | |
Maks. Szerokość strony, m | 5200 | |
Maksymalna powierzchnia, m² | 18 |
Warunki eksploatacji produktu
Prawidłowo zainstalowane i konserwowane rolety zewnętrzne zapewniają niezawodność i trwałość pracy. Aby przedłużyć żywotność bram rolowanych, postępuj zgodnie z tymi instrukcjami.
- Montaż rolet zewnętrznych powinien być przeprowadzony przez wykwalifikowanych specjalistów przeszkolonych w GC DoorHan.
- Instalacja produktu musi odbywać się ściśle zgodnie z instrukcją montażu rolety zewnętrznej i dokumentacją techniczną DoorHan.
- Żaluzje muszą otwierać się płynnie, bez szarpnięć.
- Do podnoszenia i opuszczania konstrukcji konieczne jest stosowanie wyłącznie sterowania przeznaczonego do tego celu.
- Nie wywieraj więcej niż 100 N siły, aby otworzyć roletę zewnętrzną.
- Nie zaleca się częściowego podnoszenia rolety zewnętrznej, szczególnie w przypadku większych konstrukcji (ponad 3 000 x 2 000 mm).
- W przypadku zastosowania blokady mechanicznej w konstrukcji zabronione jest podnoszenie ostrza przy zamkniętym zamku.
- W przypadku napędu Cardana, podczas obracania, kierowca powinien być utrzymywany pod kątem 45 °. Zgodnie z normą EN 12453 lub 12604 390 N. dopuszczalna siła ręczna w przypadku dużych rolet, awaryjny napęd ręczny (pętla kardanowe) nadaje się tylko do zamknięcia.
- Podczas korzystania z automatycznego napędu postępuj zgodnie z instrukcjami dołączonymi do napędu.
- Nie pozwalaj dzieciom na sterowanie roletą zewnętrzną (przyciskami, konsolami).
- Upewnij się, że podczas otwierania lub zamykania w pobliżu rolety zewnętrznej nie znajdują się ludzie.
- Zabronione jest pozostawanie pod konstrukcją podczas jej pracy, ponieważ może to prowadzić do obrażeń.
- Nie wystawiać rolety zewnętrznej na uderzenia i nie ingerować w ich swobodne otwieranie i zamykanie.
- Upewnij się, że nie ma obcych ciał w otworze podczas przesuwania rolety zewnętrznej, ponieważ może to spowodować uszkodzenie konstrukcji.
- Nie należy instalować dodatkowego sprzętu i akcesoriów, a także produkować własne wymiany lub regulacji części, bez konsultacji z producentem
- W okresie zimowym, w przypadku części zlodowacenia struktury lub skrzydła rolety zewnętrznej przed podnoszeniem i opuszczaniem ostrza pre-konieczności wykorzystywania konstrukcję internetowej na drodze do całkowitego wyzwolenia części struktury lodu, ze zwróceniem szczególnej uwagi na stan dna przyłączeniowej parapet listwy z produktem lub podłogi, ale także muszą być czyszczone.
- Regularna konserwacja rolety zewnętrznej jest konieczna przynajmniej raz w roku.
- Jeżeli rolety zewnętrzne nie są używane zgodnie z ich przeznaczeniem lub projektami przekraczającymi wymiary zalecane przez producenta, producent nie ponosi odpowiedzialności za ich integralność i prawidłowe działanie.
- Diagnostyka i naprawa rolet zewnętrznych powinna być wykonywana wyłącznie przez wykwalifikowanych specjalistów.
Certyfikaty i deklaracje
Certyfikat zgodności (sprzęt do przeładunku)
Dodatkowe informacje
Możliwe jest połączenie siatki z profilem kratownicowym RHE78G.
Opakowanie
Pakowanie w karton | Charakterystyka opakowania |
---|---|
Opis | Roleta zewnętrzna składa się z folii bąbelkowej i pięciowarstwowej białej tektury; Tkanina i pudełko są owinięte w folię bąbelkową, a następnie zapakowane w tekturę w celu utworzenia pudełka; Opakowanie tekturowe jest pokrywane folią stretch w 2 warstwach i mocowane taśmą samoprzylepną z logo firmy |
Wysokość, mm | od 250 do 375 |
Szerokość, mm | od 250 do 375 |
Długość, mm | od 1000 do 6 000 |
