Przemysłowa brama szybkobieżna wewnętrzna SpeedRoll SDI
Bramy szybkobieżne rolowane SpeedRoll SDO do użytku wewnętrznego przeznaczone są do izolacji i zachowania mikroklimatu pomieszczeń w obiektach przemysłowych, magazynowych, handlowych i innych.

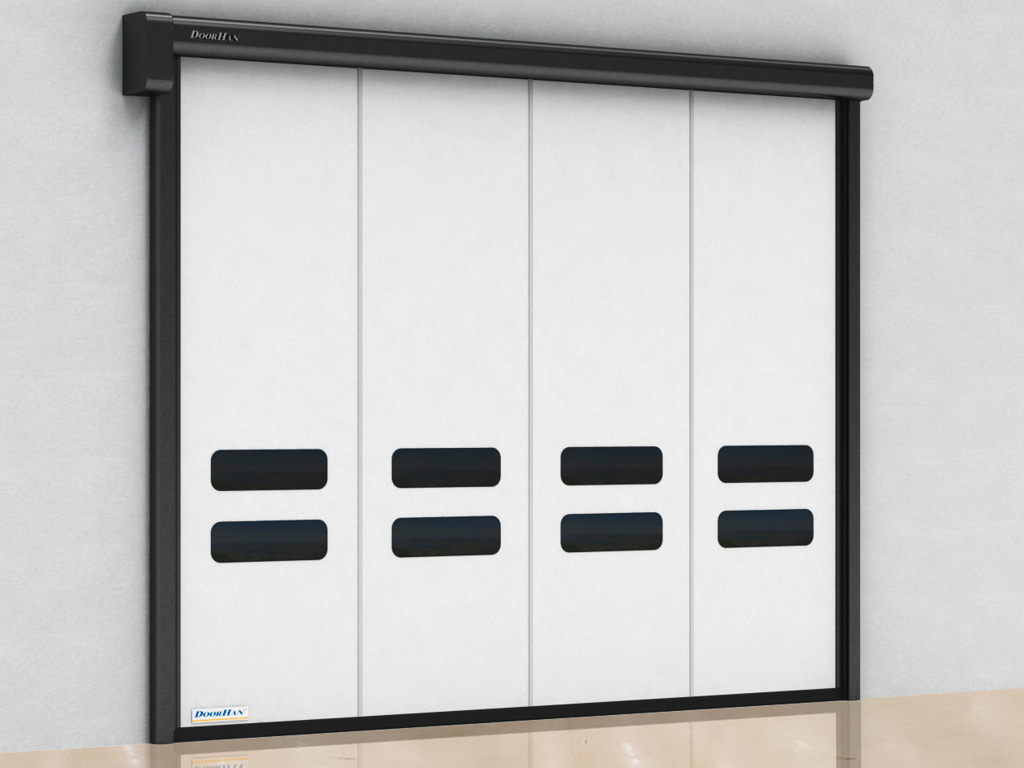

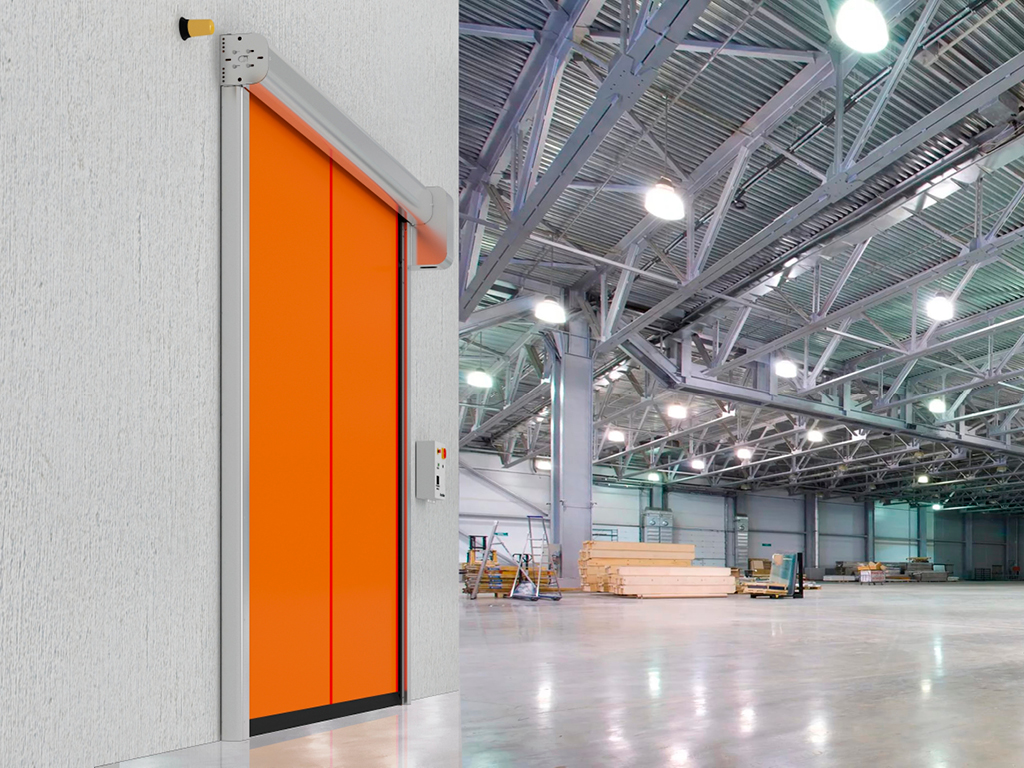

![Bramy szybkobieżne rolowane producent DoorHan do użytku wewnętrznego Bramy szybkobieżne rolowane producent DoorHan do użytku wewnętrznego](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-speedroll-sdi-2.jpg)

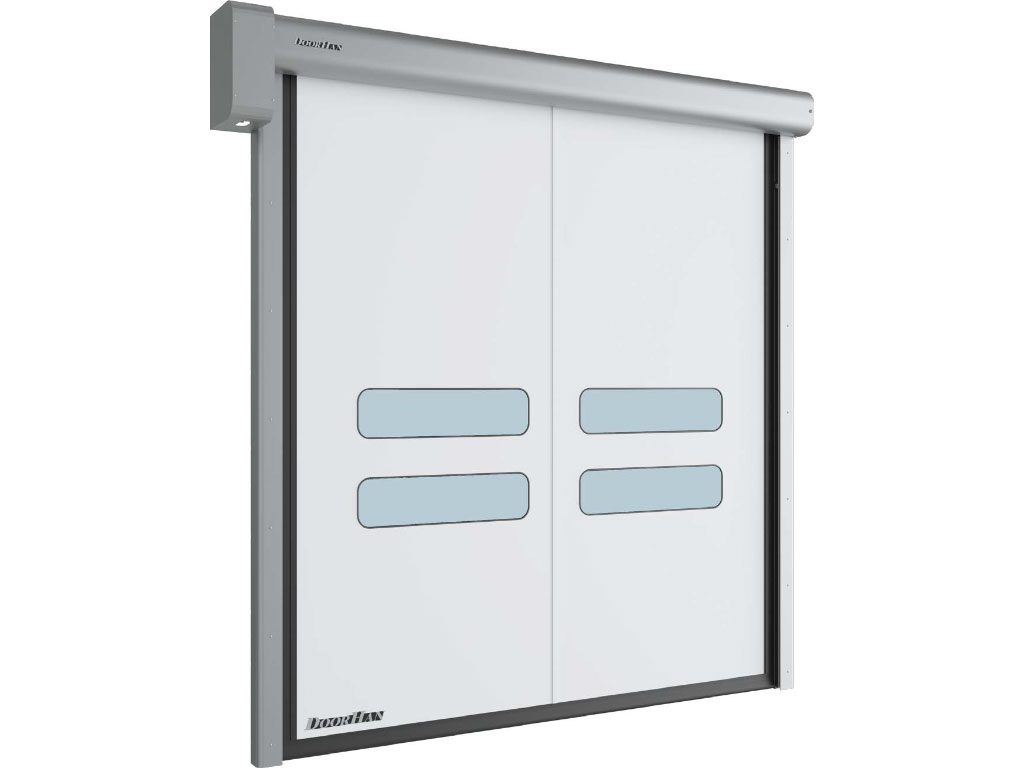

Brama przemysłowa szybkobieżna rolowana - widok ogólny.
Obszary aplikacji
Kompleksy magazynowe
![Brama szybkobieżne wewnętrzne do hal i magazynów przemysłowych Brama szybkobieżne wewnętrzne do hal i magazynów przemysłowych](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-wewnetrzna-sdi.jpg)

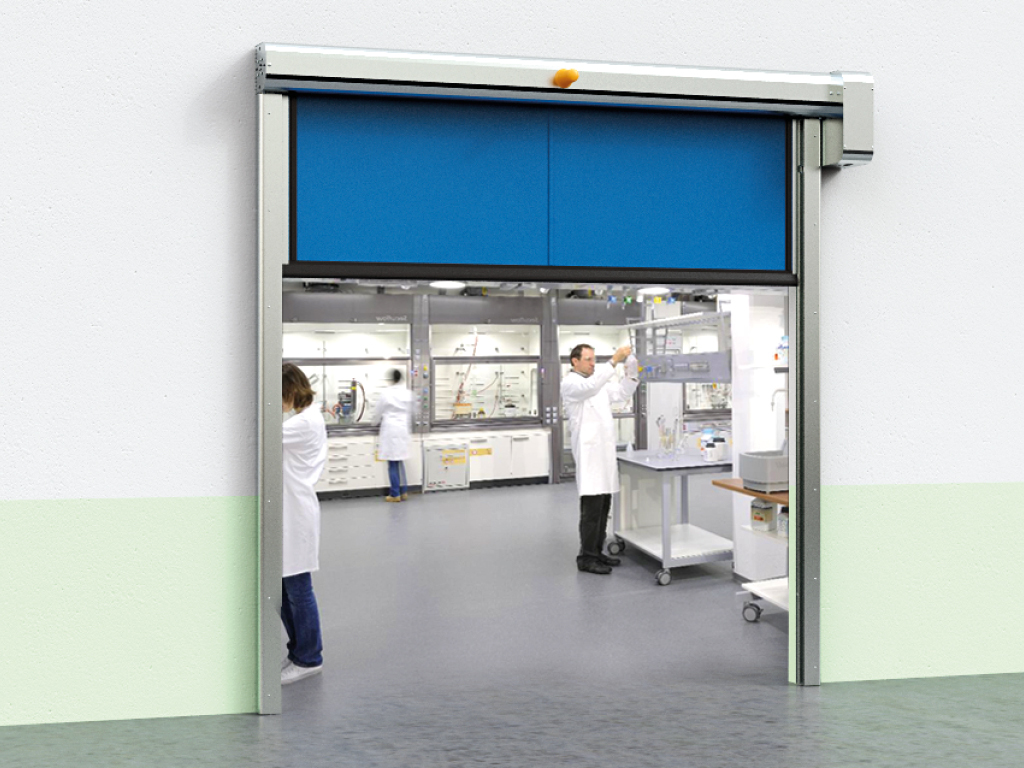

Obiekty przemysłowe
![Bramy szybkobieżne rolowane wewnętrzne do hal produkcyjnych Bramy szybkobieżne rolowane wewnętrzne do hal produkcyjnych](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-speedroll-sdi-wewnetrzna.jpg)
Zalety
1

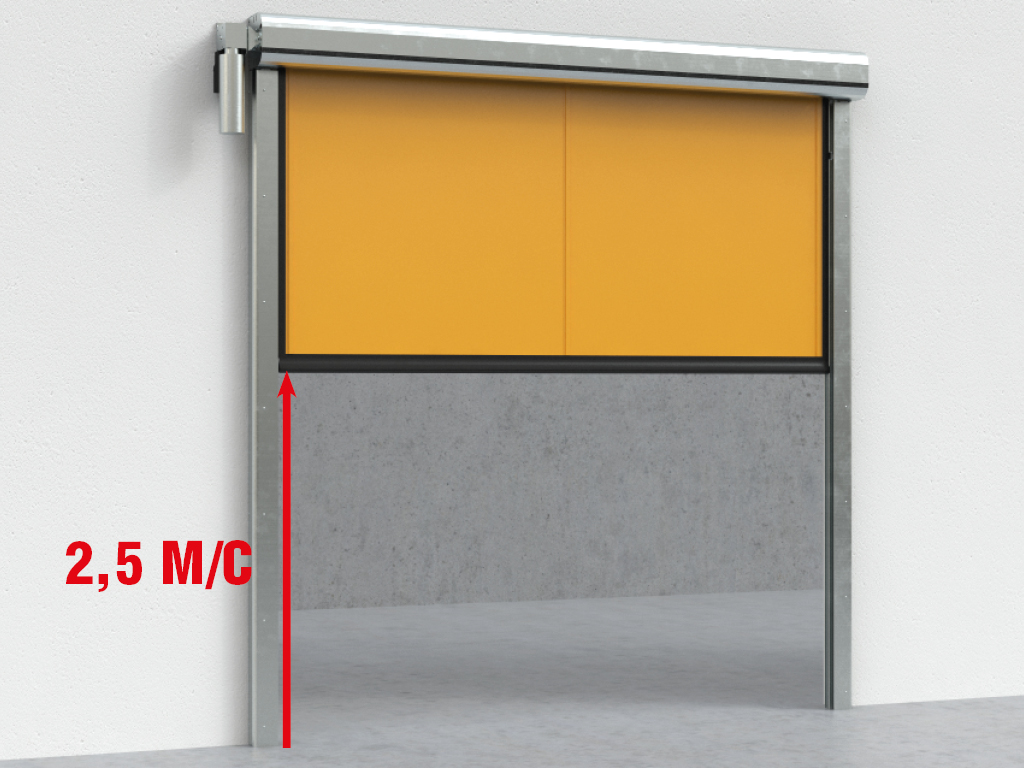

Praca z dużą prędkością
- do 2,5 m/s
![Duża prędkość otwierania i zamykania bramy szybkobieżnej Duża prędkość otwierania i zamykania bramy szybkobieżnej](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-predkosc-otwierania-do-2,5m-s.jpg)
2
Szeroka gama modeli
![Szeroka gama modeli bram szybkobieżnych marki DoorHan Szeroka gama modeli bram szybkobieżnych marki DoorHan](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-do-zastosowan-wewnetrznych.jpg)
3

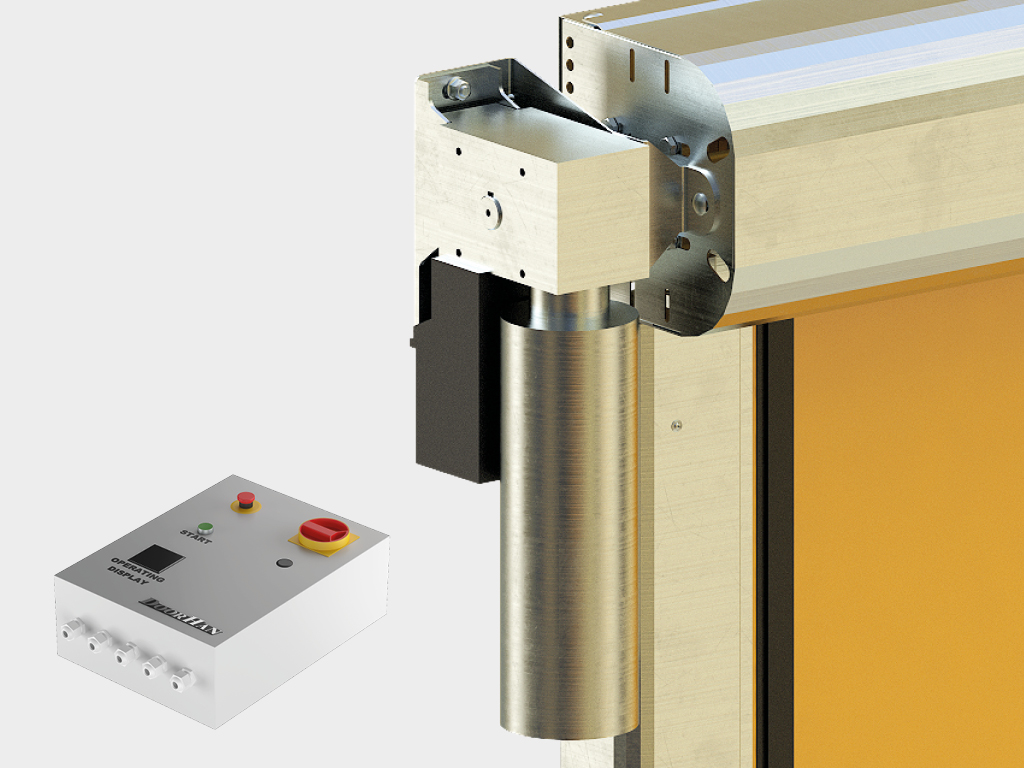

Napęd własnej produkcji
![Napęd elektryczny do bramy szybkobieżnej produkcji DoorHan Napęd elektryczny do bramy szybkobieżnej produkcji DoorHan](/images/dla-przemyslu/bramy/bramy-szybkobiezne/naped-elektryczny-dla-bram-szybkobieznych-produkcji-doorhan.jpg)
4

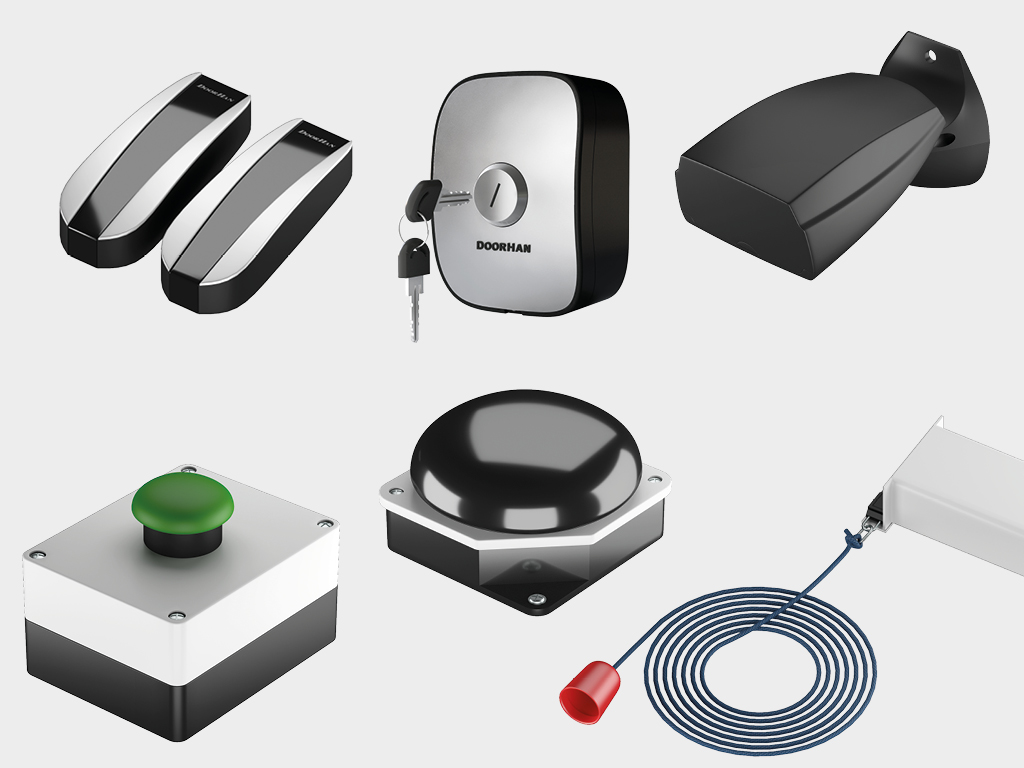

Pełna gama wyposażenia dodatkowego
![Szeroka gama wyposażenia opcjonalnego dla bram szybkobieżnych Szeroka gama wyposażenia opcjonalnego dla bram szybkobieżnych](/images/dla-przemyslu/bramy/bramy-szybkobiezne/szeroka-gama-wyposazenia-opcjonalnego-dla-bram-szybkobieznych.jpg)
Design
Rama bramy - typy powierzchni
![Powierzchnia paneli Gładka Powierzchnia paneli Gładka](/images/dla-przemyslu/bramy/bramy-segmentowe/gladka.jpg)
Rama bramy bez malowania wykonane ze stali ocynkowanej
![Powierzchnia paneli Gładka Powierzchnia paneli Gładka](/images/dla-przemyslu/bramy/bramy-segmentowe/gladka.jpg)
Rama bramy wykonana ze stali nierdzewnej AISI 304
Rama / płaszcz PCV - kolory standardowe
![Biały RAL9010 Biały RAL9010](/images/kolory-ral/RAL-9010.jpg)
RAL 9010 (Biały)
![Srebrny RAL9006 Srebrny RAL9006](/images/kolory-ral/RAL-9006.jpg)
RAL 9006 (Srebrny)
![Niebieski RAL-5002 Niebieski RAL-5002](/images/kolory-ral/RAL-5002.jpg)
RAL 5002 (Niebieski)
![RAL-6026 Zielony RAL-6026 Zielony](/images/kolory-ral/RAL-6026.jpg)
RAL 6026 (Zielony)
![Kolor RAL-1003 Żółty Kolor RAL-1003 Żółty](/images/kolory-ral/RAL-1003.jpg)
RAL 1003 (Żółty)
![Kolor RAL-2004 Pomarańczowy Kolor RAL-2004 Pomarańczowy](/images/kolory-ral/RAL-2004.jpg)
RAL 2004 (Pomarańczowy)
![Kolor RAL-3002 Czerwony Kolor RAL-3002 Czerwony](/images/kolory-ral/RAL-3002.jpg)
RAL 3002 (Czerwony)

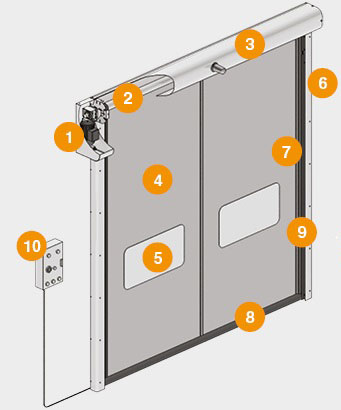

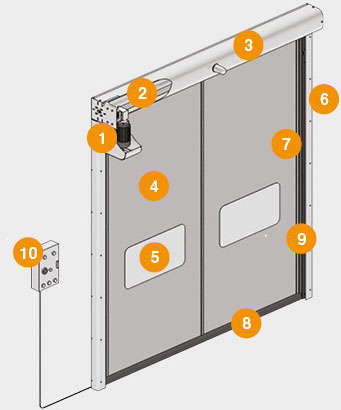

Budowa
- Napęd elektryczny
- Wał
- Skrzynia na wał
- Skrzydło bramy szybkobieżnej
- Wkładka przezroczysta (okno / panel)
- Pionowy przewodnik
- Prowadnice do przesuwania płaszcza bramy
- Dolna krawędź bezpieczeństwa
- Fotokomórki
- Jednostka sterująca
- Przeciwwaga
![Bramy szybkobieżne z napędem z boku Bramy szybkobieżne z napędem z boku](/images/dla-przemyslu/bramy/bramy-szybkobiezne/bramy-szybkobiezne-z-napedem-bocznym.jpg)
Brama szybkobieżna w standardowej wersji
(napęd z boku)
![Bramy szybkobieżne z napędem z przodu Bramy szybkobieżne z napędem z przodu](/images/dla-przemyslu/bramy/bramy-szybkobiezne/bramy-szybkobiezne-z-napedem-przednim.jpg)
Brama szybkobieżna w standardowej wersji
(napęd z przodu)
![Bramy szybkobieżne z przeciwwagą Bramy szybkobieżne z przeciwwagą](/images/dla-przemyslu/bramy/bramy-szybkobiezne/bramy-szybkobiezne-z-przeciwwaga.jpg)

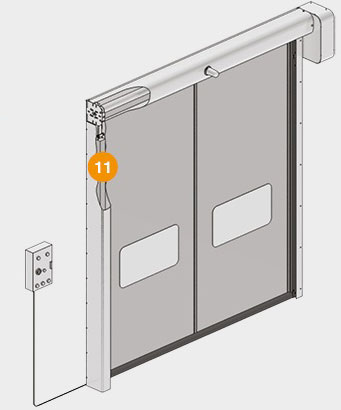

Brama szybkobieżna z przeciwwagą
Wymiary otworu
Parametr | Wskaźnik |
---|---|
Szerokość otwierania, mm | od 2 000 do 5 700 |
Wysokość otwarcia, mm | od 1 800 do 5 800 |
Nadproże, mm | od 600 |
Węgarki, mm | od 225 do 475 |
Tabela rozmiarów
Wysokość, mm |
6000 | ||||||||||||
5500 | |||||||||||||
5000 | |||||||||||||
4500 | |||||||||||||
4000 | |||||||||||||
3500 | |||||||||||||
3000 | |||||||||||||
2500 | |||||||||||||
1800 | |||||||||||||
1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | ||
Szerokość, mm |
Przygotowanie obiektu budowlanego
![Przygotowanie otworu do montażu bramy szybkobieżnej zewnętrznej Przygotowanie otworu do montażu bramy szybkobieżnej zewnętrznej](/images/dla-przemyslu/bramy/bramy-szybkobiezne/przygotowanie-otworu-do-bramy-szybkobiezniej-zewnetrznej.jpg)
Wszystkie pomiary są wykonywane w pomieszczeniu.
Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:
Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:
H - wysokość otworu (odległość od podłogi do góry otworu);
W - szerokość otworu (odległość od lewej krawędzi do prawej krawędzi otworu).
WYMAGANIA DOTYCZĄCE PLACU BUDOWY
Przy pomiarze H i W dla ostatecznego rozmiaru przyjmowana jest największa wartość.
Sposoby instalacji
![Montaż natynkowy bramy szybkobieżnej do zastosowań do wewnątrz Montaż natynkowy bramy szybkobieżnej do zastosowań do wewnątrz](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-speedroll-sdi-wewnetrzna.jpg)
Montaż natynkowy bramy szybkobieżnej
Standardowe rozwiązania projektowe

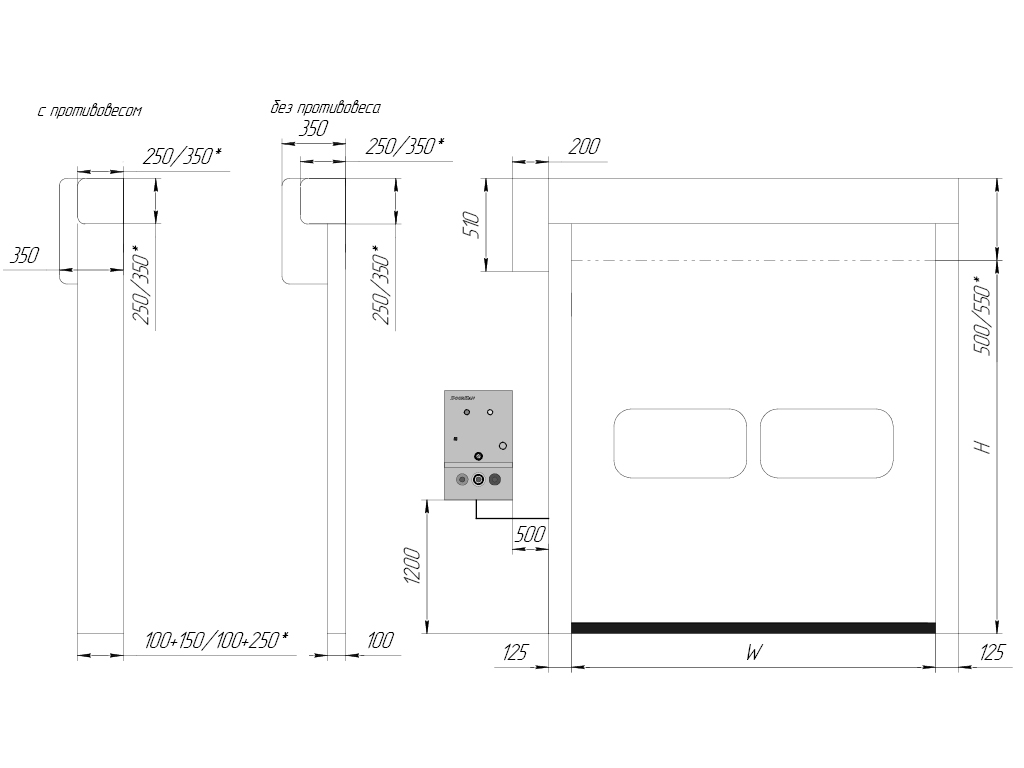

Widok ogólny bramy szybkobieżnej z napędem bocznym (napęd lewostronny / napęd prawostronny, z przeciwwagą / bez przeciwwagi)
![Schemat bramy szybkobieżnej z napędem elektrycznym z boku Schemat bramy szybkobieżnej z napędem elektrycznym z boku](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-z-napedem-bocznym.jpg)
PARAMETRY OTWORU DLA TEJ MODYFIKACJI
Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
---|---|
H, mm Wysokość otworu | od 1 800 do 5 800 |
B, mm Szerokość otworu | od 2 000 do 5 700 |

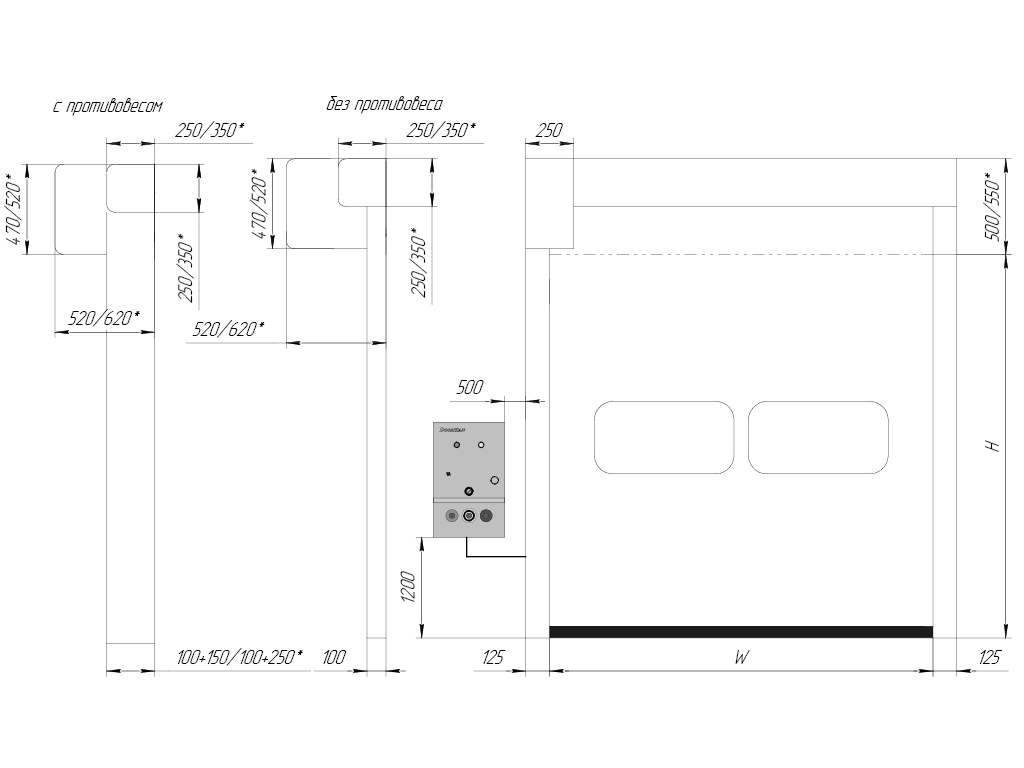

Widok ogólny bramy szybkobieżnej z napędem przednim (przednim lewym / przednim prawym, z przeciwwagąa / brak przeciwwagi)
![Schemat bramy szybkobieżnej z napędem elektrycznym z przodu Schemat bramy szybkobieżnej z napędem elektrycznym z przodu](/images/dla-przemyslu/bramy/bramy-szybkobiezne/brama-szybkobiezna-z-napedem-przednim.jpg)
PARAMETRY OTWORU DLA TEJ MODYFIKACJI
Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
---|---|
H, mm Wysokość otworu | od 1 800 do 5 800 |
B, mm Szerokość otworu | od 2 000 do 5 700 |
Podstawowe wyposażenie

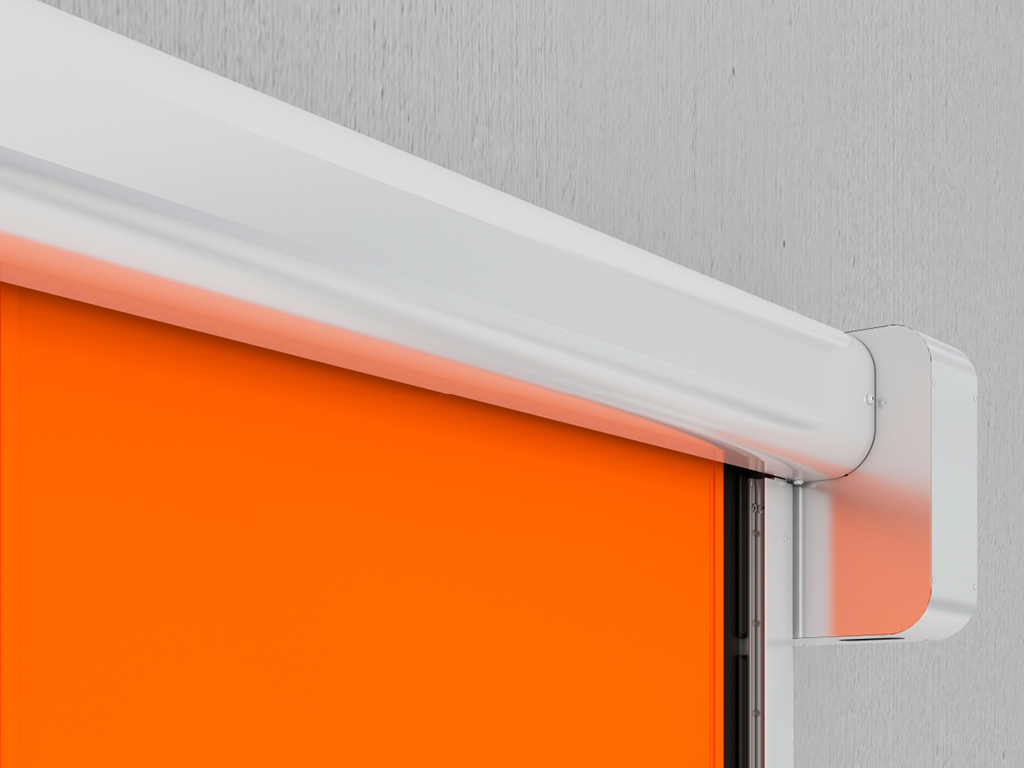

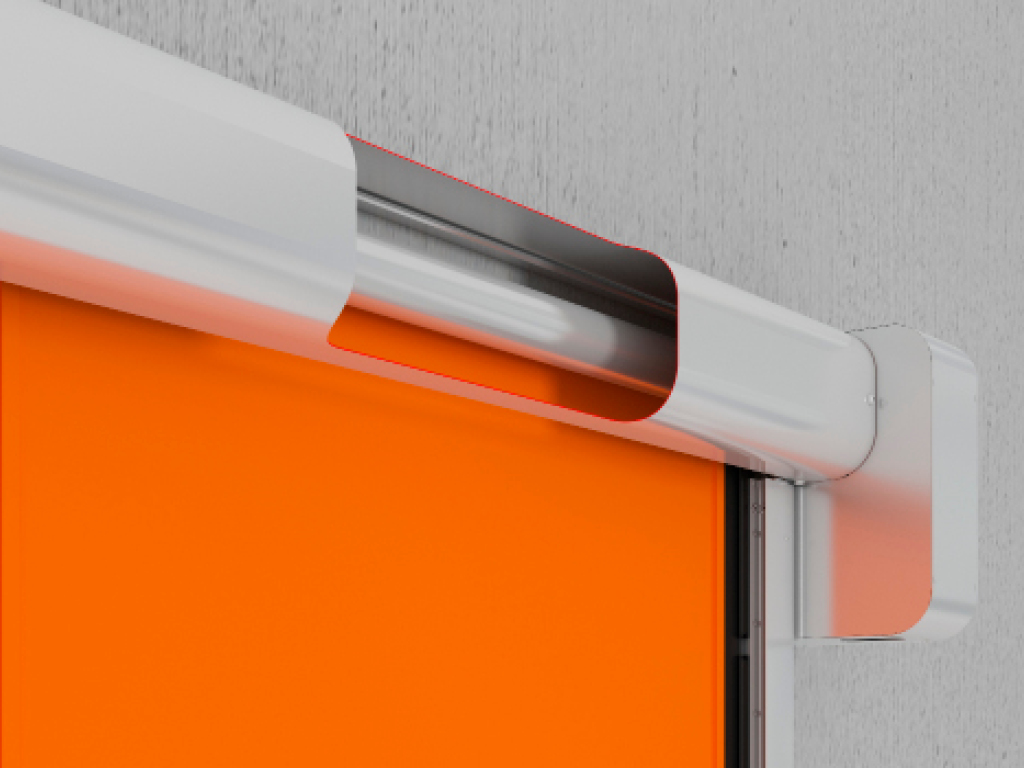

![Prowadnice bramy szybkobieżnej ocynkowane Prowadnice bramy szybkobieżnej ocynkowane](/images/dla-przemyslu/bramy/bramy-szybkobiezne/prowadnice-skrzynka-bramy-szybkobieznej-ze-stali-ocynkowanej.jpg)
Kompletna skrzynka
Jest to zmontowany pojemnik ochronny z bocznymi osłonami, wałem i kapsułkami, mechanizmem sterującym - ręcznym lub automatycznym.
![Wał wykonany ze stali ocynkowanej o średnicy 90/130 mm Wał wykonany ze stali ocynkowanej o średnicy 90/130 mm](/images/dla-przemyslu/bramy/bramy-szybkobiezne/przekroj-skrzynki-ocynkowanej-bramy-szybkobieznej.jpg)
Wał bramy szybkobieżnej
Wykonany ze stali ocynkowanej o średnicy 90/130 mm.

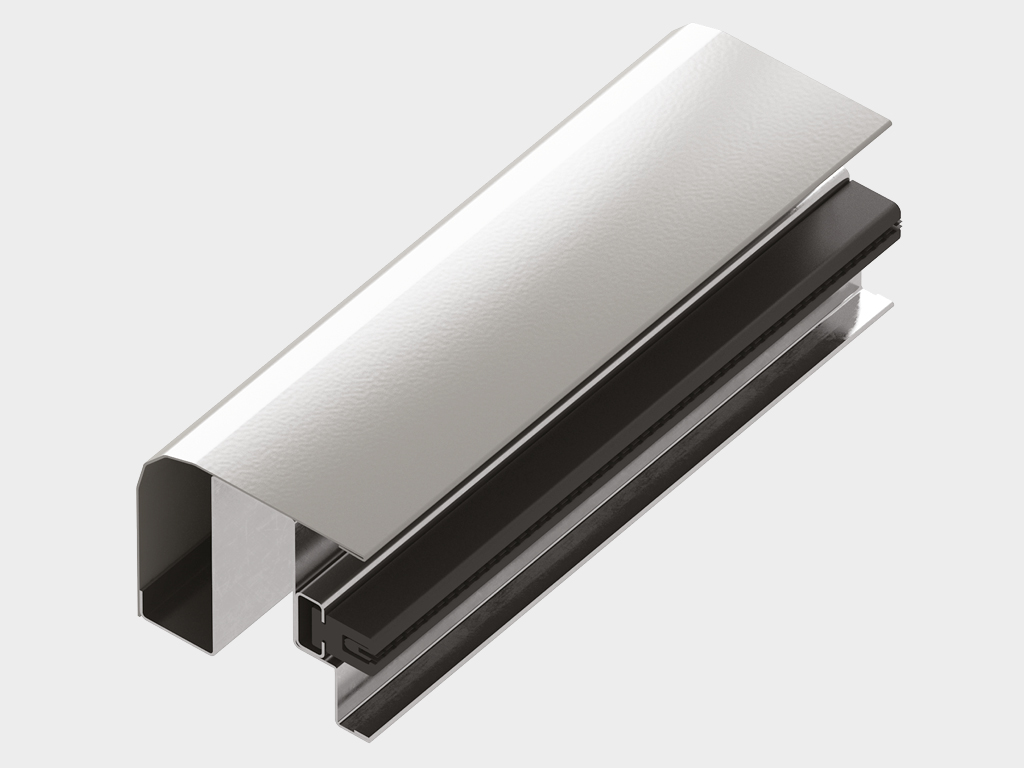

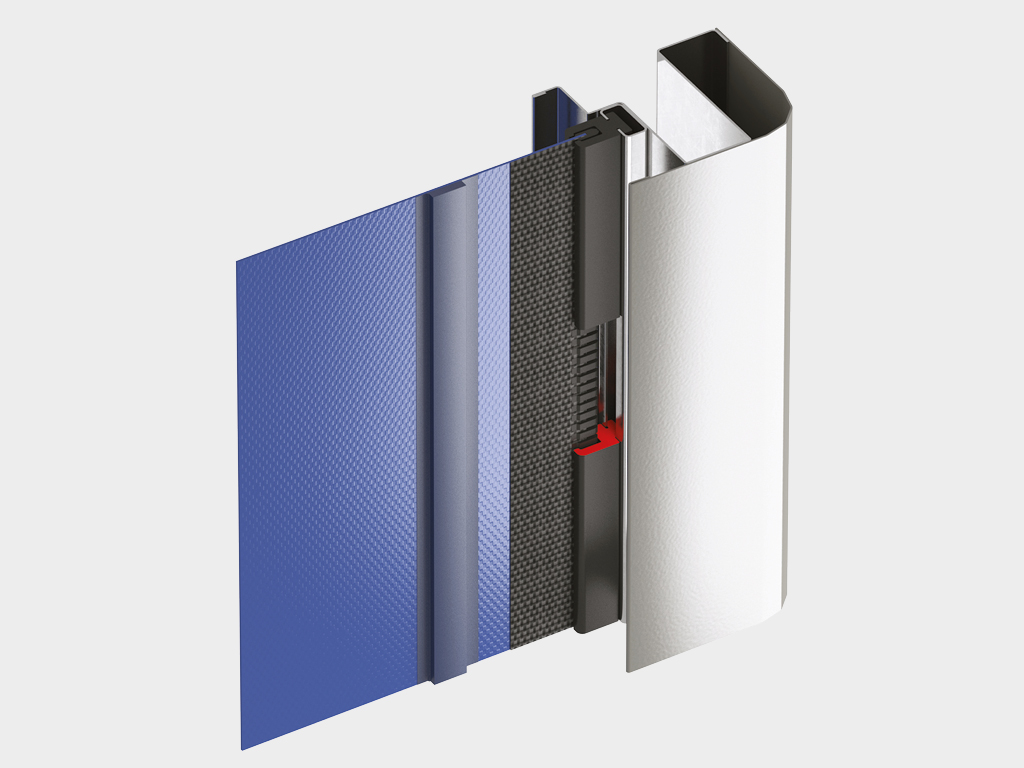

![Prowadnice - wytłaczany polietylen Prowadnice - wytłaczany polietylen](/images/dla-przemyslu/bramy/bramy-szybkobiezne/przekroj-skaniny-pcv-bramy-szybkobieznej.jpg)
Prowadnice
Wykonane z wytłaczanego polietylenu

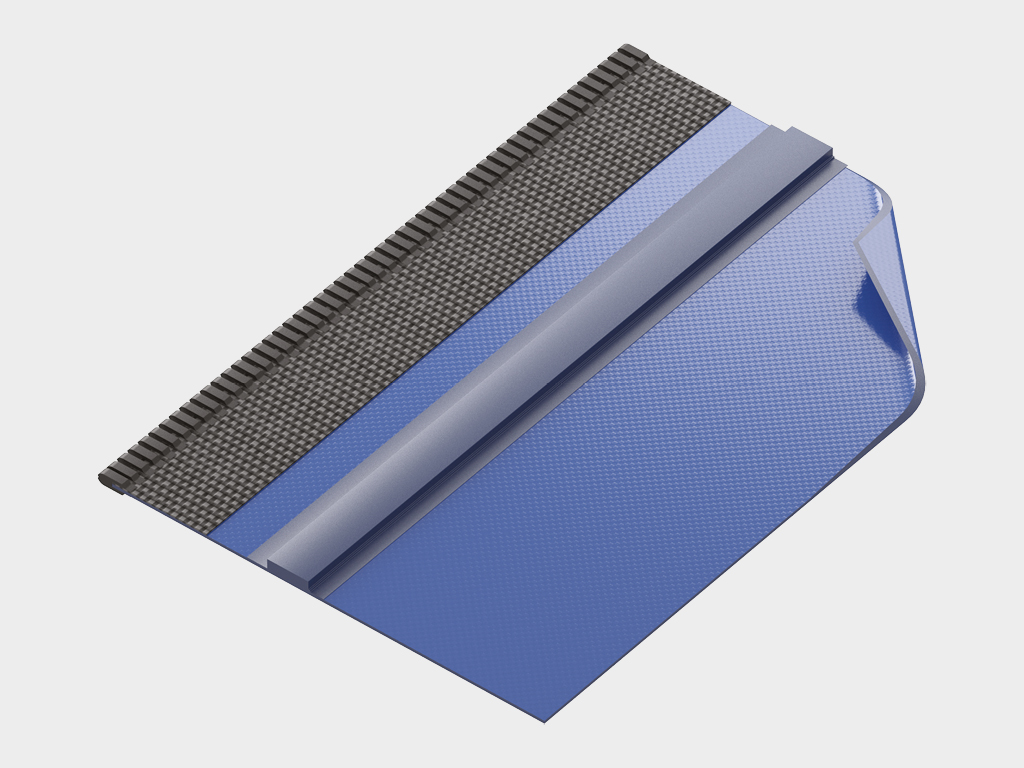

![Tkanina bramy szybkobieżnej wykonana z nieprzezroczystego wzmocnionego PCV Tkanina bramy szybkobieżnej wykonana z nieprzezroczystego wzmocnionego PCV](/images/dla-przemyslu/bramy/bramy-szybkobiezne/skanina-pcv-bramy-szybkobieznej.jpg)
Tkanina
Neprzezroczyste, wzmocnione PCV o gęstości 900-1 200 g / m²
![Jednostka sterująca dla bram szybkobieżnych DoorHan Jednostka sterująca dla bram szybkobieżnych DoorHan](/images/dla-przemyslu/bramy/bramy-szybkobiezne/jednostka-sterujaca-bramy-szybkobieznej-doorhan.jpg)

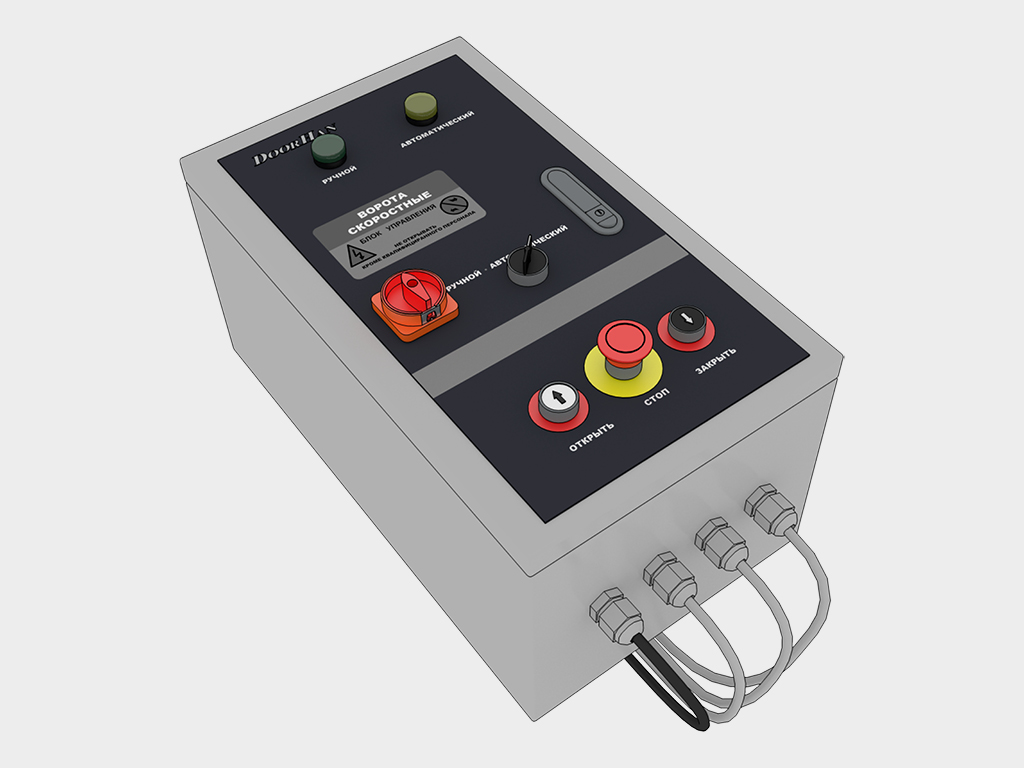

Jednostka sterująca
Stalowa obudowa lakierowana 300 x 400 x 150 mm; klasa ochrony - IP54; z przetwornicą częstotliwości

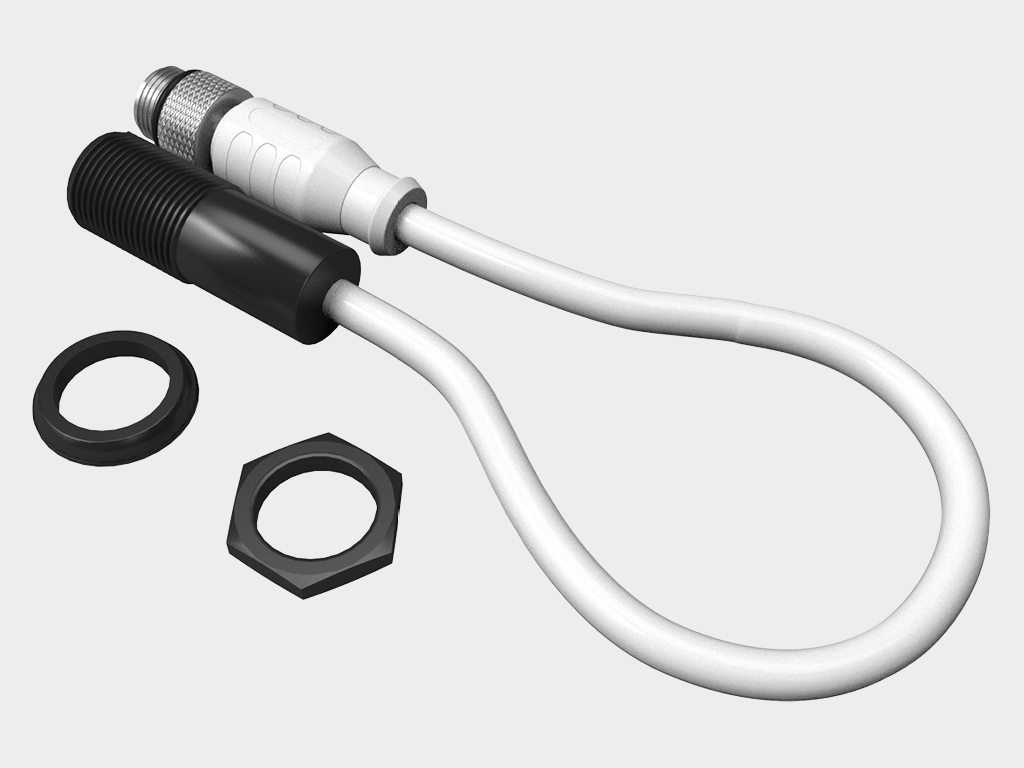

![Fotokomórki dla bramy szybkobieżnej rolowanej Fotokomórki dla bramy szybkobieżnej rolowanej](/images/dla-przemyslu/bramy/bramy-szybkobiezne/fotokomorki-bramy-szybkobieznej.jpg)
Fotokomórki
Są zainstalowane na wysokości 500 mm od podłogi, a także w wysokich punktach stronie rozpórki zidentyfikować nieprawidłowe odwijania wstęgi podczas otwierania.
Dodatkowe wyposażenie
![Prowadnice i skrzynka ze stali nierdzewnej AISI304, AISI316 Prowadnice i skrzynka ze stali nierdzewnej AISI304, AISI316](/images/dla-przemyslu/bramy/bramy-szybkobiezne/przekroj-prowadnicy-ocynkowanej-bramy-szybkobieznej.jpg)
Prowadnice i skrzynka
Wykonane ze stali nierdzewnej AISI304, AISI316
![Obudowa sterownika bramy szybkobieżnej ze stali nierdzewnej AISI304 DoorHan Obudowa sterownika bramy szybkobieżnej ze stali nierdzewnej AISI304 DoorHan](/images/dla-przemyslu/bramy/bramy-szybkobiezne/obudowa-sterownika-bram-szybkobieznych-ze-stali-nierdzewnej-aisi304.jpg)

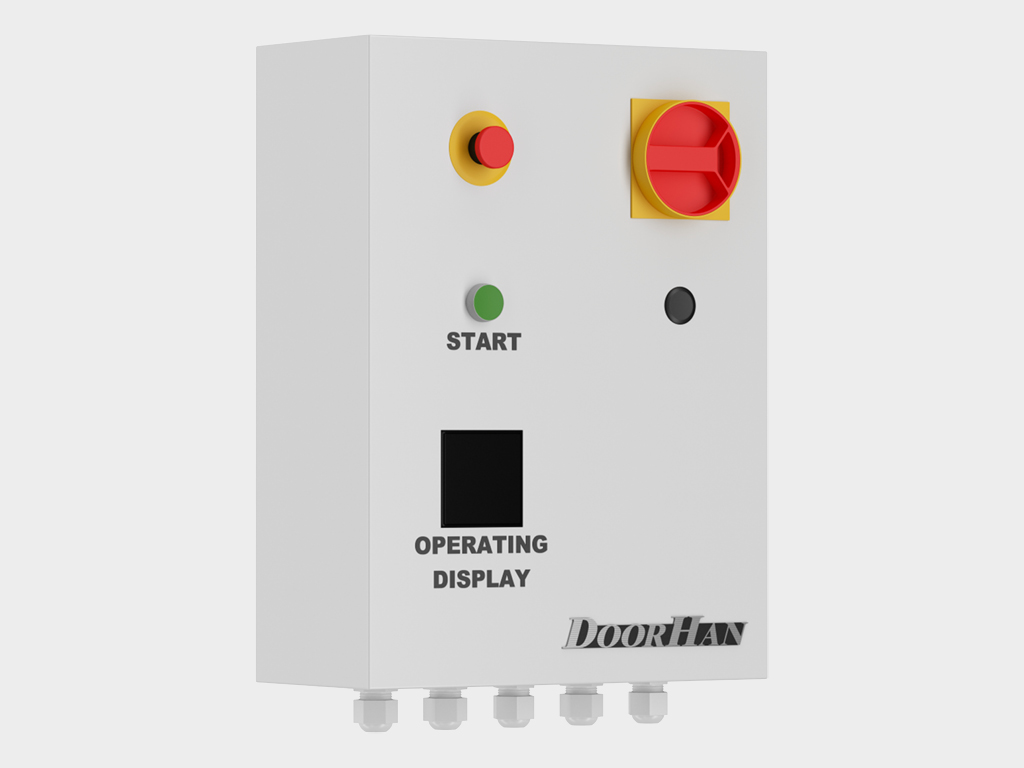

Obudowa sterownika
Wykonana ze stali nierdzewnej AISI304
![Ogrzewanie napędu i skrzynki Ogrzewanie napędu i skrzynki](/images/dla-przemyslu/bramy/bramy-szybkobiezne/korzysci.jpg)
Ogrzewanie
Napędu i skrzynki

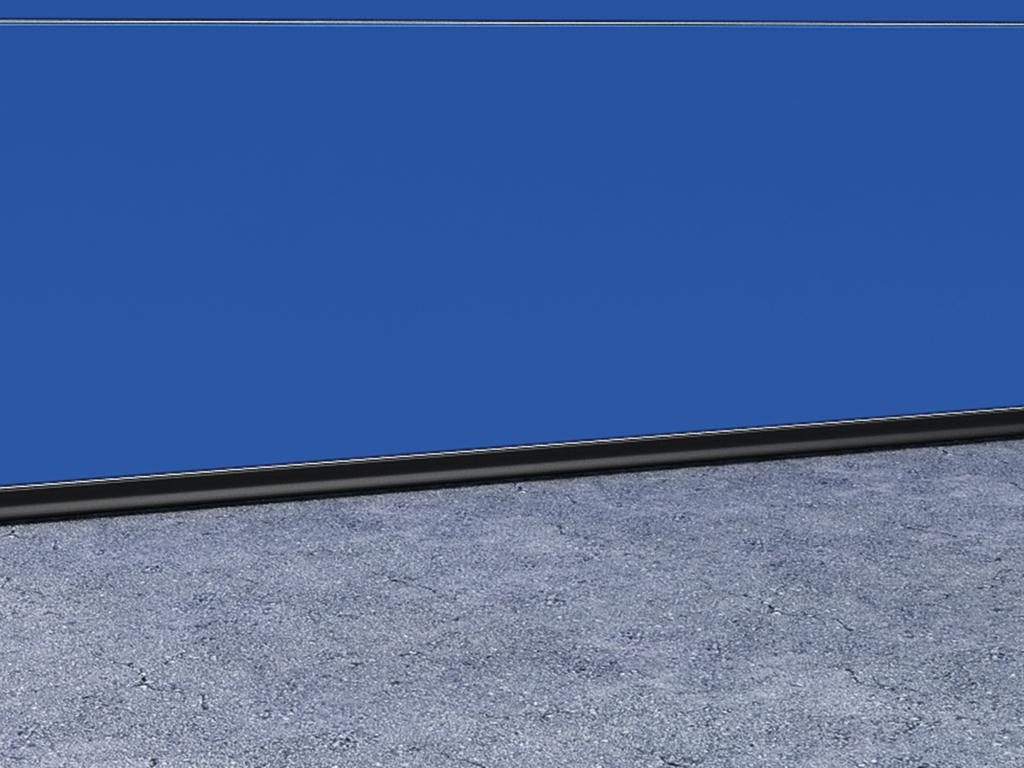

![Krawędziowa listwa optyczna w dolnej uszczelce bramy szybkobieżnej Krawędziowa listwa optyczna w dolnej uszczelce bramy szybkobieżnej](/images/dla-przemyslu/bramy/bramy-szybkobiezne/krawedziowa-listwa-bezpieczenstwa-bramy-szybkobieznej.jpg)
Krawędziowa listwa optyczna
Podczas zamykania, w przypadku dotknięcia wrażliwej dolnej krawędzi do przeszkody, sygnał jest wysyłany z czujnika przez kanał radiowy do jednostki sterującej, aby otworzyć bramę; W przypadku awarii zasilania brama otwiera się automatycznie z przeciwwagą
Podczas zamykania, w przypadku dotknięcia wrażliwej dolnej krawędzi do przeszkody, sygnał jest wysyłany z czujnika przez kanał radiowy do jednostki sterującej, aby otworzyć bramę; W przypadku awarii zasilania brama otwiera się automatycznie z przeciwwagą
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga: |
---|---|---|
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) | KLASA1 | do bram o szerokości do 7 000 mm |
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) | CLASS2 | do bram o szerokości do 4 000 mm |
Prędkość otwierania, m / s | 2.0 | brama do 3 000 x 3 000 mm |
Prędkość otwierania, m / s | 1.8 | brama do 5 000 x 5 000 mm |
Prędkość otwierania, m / s | 1.0 | brama do 7 000 x 6 000 mm |
Prędkość zamykania, m / s | 0,8 | |
Zakres temperatury roboczej, ° С | -15 do +70 | jeśli napęd jest zainstalowany wewnątrz budynku |
Zakres temperatury roboczej, ° С | -5 do +70 | jeśli napęd jest zainstalowany na zewnątrz budynku |
Zakres temperatury roboczej, ° С | Od -35 do +70 | Podczas korzystania z szafy i napędu systemu grzewczego |
Moc, W | 1 500 | |
Stopień ochrony IP | IP54 | pozycje krańcowe są śledzone przez enkoder |
Napięcie zasilania, V | 220 V / 50 Hz | jednofazowy |
Napięcie zasilania, V | 380 V / 50 Hz | trójfazowy |
Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż | 1 500 000 | zależy od warunków pracy |
Warunki eksploatacji produktu
- W celu zapewnienia niezawodnego i bezproblemowego działania bramy szybkobieżnej zaleca się regularną kontrolę i konserwację.
- Ręczne otwieranie i zamykanie bramy szybkobieżnej odbywa się za pomocą kluczy.
- Nie narażaj bramy szybkobieżnej na wstrząsy i nie zakłócaj jej swobodnego otwierania i zamykania.
- Nie dopuść do zanieczyszczenia prowadnicy PVC.
- Aby uniknąć obrażeń, zabrania się przebywania w otworze podczas otwierania i zamykania bramy szybkobieżnej.
- Upewnij się, że w otworze nie ma obcych przedmiotów podczas otwierania lub zamykania bramy szybkobieżnej.
Certyfikaty i deklaracje
Certyfikat zgodności
Dodatkowe informacje
Firma DoorHan wykonuje załadunek bram na samochody ciężarowe za pomocą dźwigu hydraulicznego lub wózka widłowego z wózkiem widłowym o długości co najmniej 2 m. Nabywca lub instalator musi zapewnić ten sam sprzęt do przemieszczania zapakowanych bram. Wtyczka musi przejść pod drewnianą paletą dostarczoną przez producenta i działać po drugiej stronie. W przypadku żurawia lub innych środków podnoszących zaleca się stosowanie zawiesi o odpowiedniej nośności.
Opakowanie
Pakowanie w drewnie | Charakterystyka opakowania |
---|---|
Skład | folia bąbelkowa, styropian, paleta drewniana, pręty drewniane |
Długość, mm | zależy od długości elementów bramy |
Szerokość, mm | od 640 do 705 |
Wysokość, mm | od 480 do 730 |
