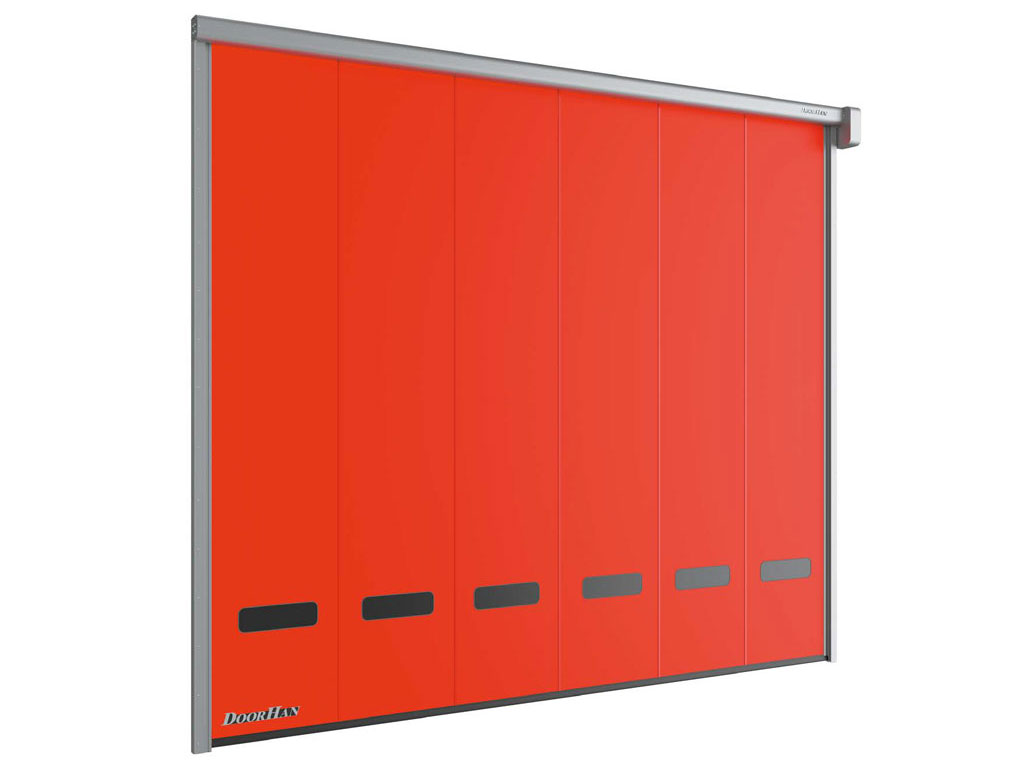

Przemysłowa brama szybkobieżna zewnętrzna SpeedRoll SDO

Bramy szybkobieżne rolowane SpeedRoll SDO do użytku zewnętrznego przeznaczone są do izolacji i zachowania mikroklimatu pomieszczeń w obiektach przemysłowych, magazynowych, handlowych i innych.
Bramy szybkobieżne rolowane producent DoorHan do użytku zewnętrznego

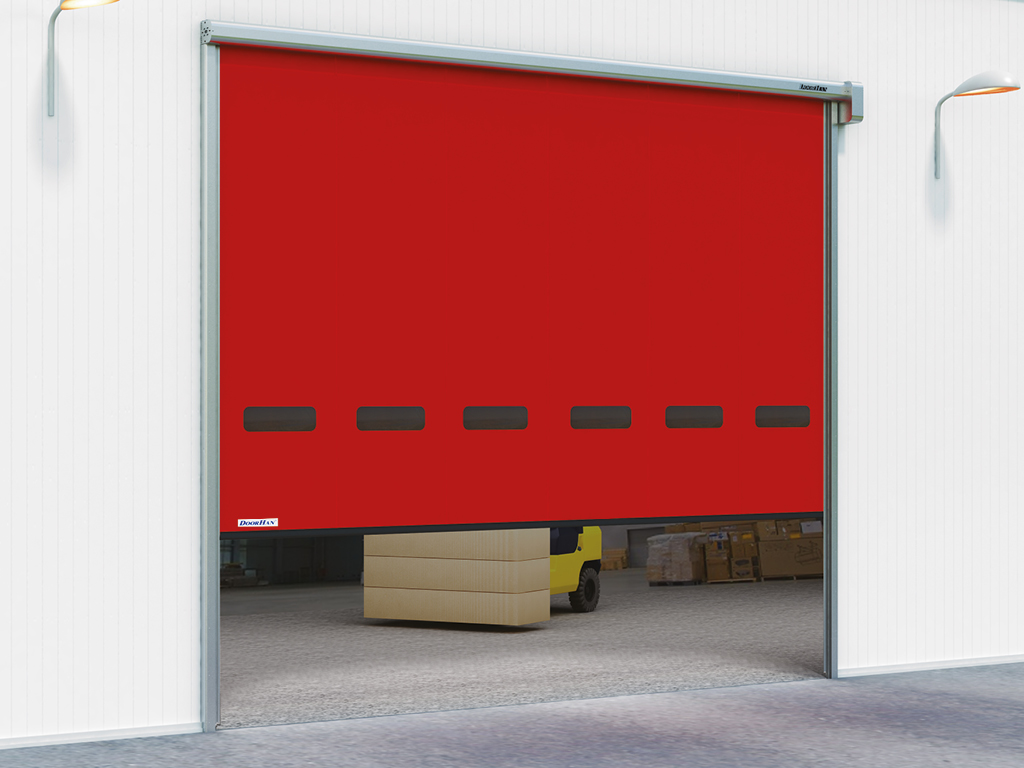

Brama przemysłowa szybkobieżna rolowana - widok ogólny.

Obszary aplikacji

Kompleksy magazynowe

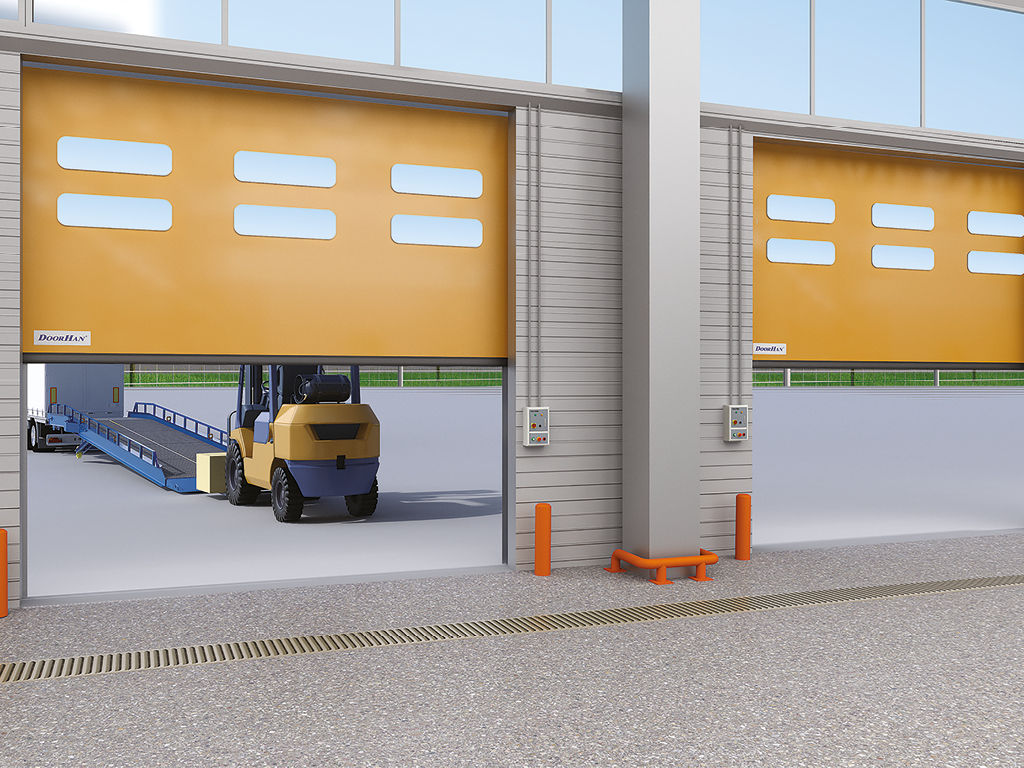

Brama szybkobieżne zewnętrzne do hal i magazynów przemysłowych

Obiekty przemysłowe

Bramy szybkobieżne rolowane zewnętrzne do hal produkcyjnych

Zalety

1

Praca z dużą prędkością
- do 2,5 m/s
Duża prędkość otwierania i zamykania bramy szybkobieżnej
2

Szeroka gama modeli
Szeroka gama modeli bram szybkobieżnych marki DoorHan
3

Napęd własnej produkcji
Napęd elektryczny do bramy szybkobieżnej produkcji DoorHan
4

Pełna gama wyposażenia dodatkowego
Szeroka gama wyposażenia opcjonalnego dla bram szybkobieżnych

Design

Rama bramy - typy powierzchni

Powierzchnia paneli Gładka
Rama bramy bez malowania wykonane ze stali ocynkowanej
Powierzchnia paneli Gładka
Rama bramy wykonana ze stali nierdzewnej AISI 304

Rama / płaszcz PCV - kolory standardowe

Biały RAL9010

RAL 9010 (Biały)

Srebrny RAL9006

RAL 9006 (Srebrny)

Niebieski RAL-5002

RAL 5002 (Niebieski)

RAL-6026 Zielony

RAL 6026 (Zielony)

Kolor RAL-1003 Żółty

RAL 1003 (Żółty)

Kolor RAL-2004 Pomarańczowy

RAL 2004 (Pomarańczowy)

Kolor RAL-3002 Czerwony

RAL 3002 (Czerwony)

Budowa

  1. Napęd elektryczny
  2. Wał
  3. Skrzynia na wał
  4. Skrzydło bramy szybkobieżnej
  5. Wkładka przezroczysta (okno / panel)
  6. Pionowy przewodnik
  7. Prowadnice do przesuwania płaszcza bramy
  8. Dolna krawędź bezpieczeństwa
  9. Fotokomórki
  10. Jednostka sterująca
  11. Przeciwwaga
Bramy szybkobieżne z napędem z boku
Brama szybkobieżna w standardowej wersji
(napęd z boku)
Bramy szybkobieżne z napędem z przodu
Brama szybkobieżna w standardowej wersji
(napęd z przodu)
Bramy szybkobieżne z przeciwwagą
Brama szybkobieżna z przeciwwagą

Wymiary otworu

Parametr Wskaźnik
Szerokość otworu, mm od 2 000 do 5 700
Wysokość otworu, mm od 1 800 do 5 800
Nadproże, mm od 500
Węgarki, mm od 225 do 475

Tabela rozmiarów

Wysokość, mm
6000
5500
5000
4500
4000
3500
3000
2500
1800
1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000
Szerokość, mm

Przygotowanie obiektu budowlanego

Przygotowanie otworu do montażu bramy szybkobieżnej zewnętrznej
Wszystkie pomiary są wykonywane w pomieszczeniu.
Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:

H - wysokość otworu (odległość od podłogi do góry otworu);
W - szerokość otworu (odległość od lewej krawędzi do prawej krawędzi otworu).

WYMAGANIA DOTYCZĄCE PLACU BUDOWY
Przy pomiarze H i W dla ostatecznego rozmiaru przyjmowana jest największa wartość.

Sposoby instalacji

Montaż natynkowy bramy szybkobieżnej do zastosowań na zewnątrz

Montaż natynkowy bramy szybkobieżnej

Standardowe rozwiązania projektowe

Widok ogólny bramy szybkobieżnej z napędem bocznym (napęd lewostronny / napęd prawostronny, z przeciwwagą / bez przeciwwagi)
Schemat bramy szybkobieżnej z napędem elektrycznym z boku
PARAMETRY OTWORU DLA TEJ MODYFIKACJI
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu od 1 800 do 5 800
B, mm Szerokość otworu od 2 000 do 5 700
Widok ogólny bramy szybkobieżnej z napędem przednim (przednim lewym / przednim prawym, z przeciwwagąa / brak przeciwwagi)
Schemat bramy szybkobieżnej z napędem elektrycznym z przodu
PARAMETRY OTWORU DLA TEJ MODYFIKACJI
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu od 1 800 do 5 800
B, mm Szerokość otworu od 2 000 do 5 700

Podstawowe wyposażenie

Prowadnice bramy szybkobieżnej ocynkowane
Kompletna skrzynka
Jest to zmontowany pojemnik ochronny z bocznymi osłonami, wałem i kapsułkami, mechanizmem sterującym - ręcznym lub automatycznym.
Wał wykonany ze stali ocynkowanej o średnicy 90/130 mm
Wał bramy szybkobieżnej
Wykonany ze stali ocynkowanej o średnicy 90/130 mm.
Prowadnice - wytłaczany polietylen
Prowadnice
Wykonane z wytłaczanego polietylenu
Tkanina bramy szybkobieżnej wykonana z nieprzezroczystego wzmocnionego PCV
Tkanina
Nieprzezroczyste, wzmocnione PCV o gęstości 900-1.200 g / m²
Jednostka sterująca dla bram szybkobieżnych DoorHan
Jednostka sterująca
Stalowa obudowa lakierowana 300 x 400 x 150 mm; klasa ochrony - IP54; z przetwornicą częstotliwości
Fotokomórki dla bramy szybkobieżnej rolowanej
Fotokomórki
Są zainstalowane na wysokości 500 mm od podłogi, a także w wysokich punktach stronie rozpórki zidentyfikować nieprawidłowe odwijania wstęgi podczas otwierania.

Dodatkowe wyposażenie

Obudowa sterownika bramy szybkobieżnej ze stali nierdzewnej AISI304 DoorHan
Obudowa sterownika
Wykonana ze stali nierdzewnej AISI304
Ogrzewanie napędu i skrzynki
Ogrzewanie
Napędu i skrzynki
Krawędziowa listwa optyczna w dolnej uszczelce bramy szybkobieżnej
Krawędziowa listwa optyczna
Podczas zamykania, w przypadku dotknięcia wrażliwej dolnej krawędzi do przeszkody, sygnał jest wysyłany z czujnika przez kanał radiowy do jednostki sterującej, aby otworzyć bramę; W przypadku awarii zasilania brama otwiera się automatycznie z przeciwwagą

Specyfikacja techniczna

Parametr Znaczenie Uwaga:
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) KLASA1 do bram o szerokości do 7 000 mm
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174) CLASS2 do bram o szerokości do 4 000 mm
Prędkość otwierania, m / s 2.0 do bram o wymiarach do 3 000 x 3 000 mm
Prędkość otwierania, m / s 1.8 do bram o wymiarach do 5 000 x 5 000 mm
Prędkość otwierania, m / s 1.0 do bram o wymiarach do 7 000 x 6 000 mm
Prędkość zamykania, m / s 0,8
Zakres temperatury roboczej, ° С -15 do +70 jeśli napęd jest zainstalowany wewnątrz budynku
Zakres temperatury roboczej, ° С -5 do +70 jeśli napęd jest zainstalowany na zewnątrz budynku
Zakres temperatury roboczej, ° С Od -35 do +70 Podczas korzystania z szafy i napędu systemu grzewczego
Moc, W 1 500
Stopień ochrony IP IP54 pozycje krańcowe są śledzone przez enkoder
Napięcie zasilania, V 220 V / 50 Hz jednofazowy
Napięcie zasilania, V 380 V / 50 Hz trójfazowy
Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż 1 500 000 zależy od warunków pracy

Warunki eksploatacji produktu

  1. W celu zapewnienia niezawodnego i bezproblemowego działania bramy szybkobieżnej zaleca się regularną kontrolę i konserwację.

  2. Ręczne otwieranie i zamykanie bramy szybkobieżnej odbywa się za pomocą kluczy.

  3. Nie narażaj bramy szybkobieżnej na wstrząsy i nie zakłócaj jej swobodnego otwierania i zamykania.

  4. Nie dopuść do zanieczyszczenia prowadnicy PVC.

  5. Aby uniknąć obrażeń, zabrania się przebywania w otworze podczas otwierania i zamykania bramy szybkobieżnej.

  6. Upewnij się, że w otworze nie ma obcych przedmiotów podczas otwierania lub zamykania bramy szybkobieżnej.

Certyfikaty i deklaracje

Certyfikat zgodności

Dodatkowe informacje

Firma DoorHan wykonuje załadunek bram na samochody ciężarowe za pomocą dźwigu hydraulicznego lub wózka widłowego z wózkiem widłowym o długości co najmniej 2 m. Nabywca lub instalator musi zapewnić ten sam sprzęt do przemieszczania zapakowanych bram. Wtyczka musi przejść pod drewnianą paletą dostarczoną przez producenta i działać po drugiej stronie. W przypadku żurawia lub innych środków podnoszących zaleca się stosowanie zawiesi o odpowiedniej nośności.

Opakowanie

Pakowanie w drewnie Charakterystyka opakowania
Skład Opakowanie to drewniane pudełko z drewna, karton jest układany między węzłami, jest on mocowany za pomocą wszystkich zacisków węża
Długość, mm zależy od długości części składowych bramy
Szerokość, mm od 640 do 705
Wysokość, mm od 480 do 730
