Przemysłowa brama wahadłowa wewnętrzna SSD
Wahadłowe bramy przemysłowe serii SSD wykonane są z elastycznej folii PVC są przeznaczone do izolacji i zachowania mikroklimatu pomieszczeń w obiektach przemysłowych, magazynowych, handlowych i innych. Na życzenie klienta skrzydło bramy wahadłowej może być wykonane z folii przezroczystej, nieprzeźroczystej lub kombinowanej. Może być stosowany w temperaturze do -30°C (w przypadku stosowania folii niskotemperaturowej). Bramy wahadłowe pracują cicho, są łatwe w obsłudze i czyszczeniu. Konstrukcja wahadłowych bram z PVC umożliwia automatyczny natychmiastowy powrót do pozycji wyjściowej, zamykając się po przejściu przez nie. Rama wykonana jest z profilu aluminiowego, konstrukcja jest mocna i niezawodna.

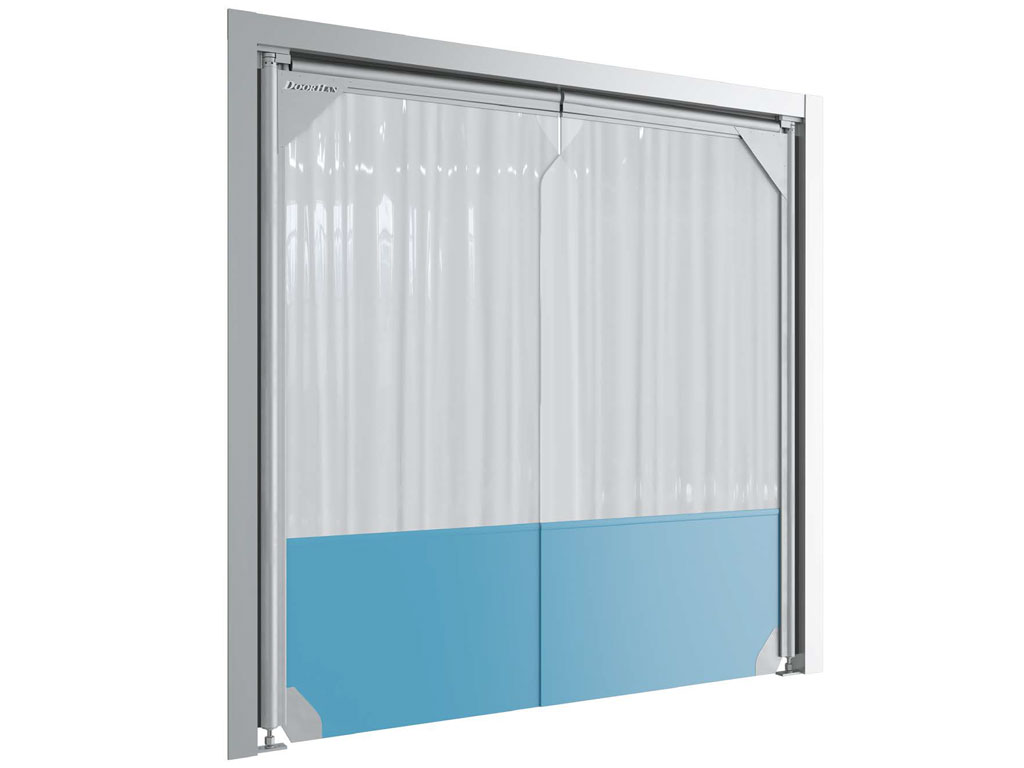

![Bramy wahadłowe elastyczne producent DoorHan do użytku wewnętrznego Bramy wahadłowe elastyczne producent DoorHan do użytku wewnętrznego](/images/dla-przemyslu/bramy/bramy-wahadlowe/SSD120_general_view.jpg)
Brama przemysłowa wahadłowa elastyczna - widok ogólny.
Obszary aplikacji
Kompleksy magazynowe

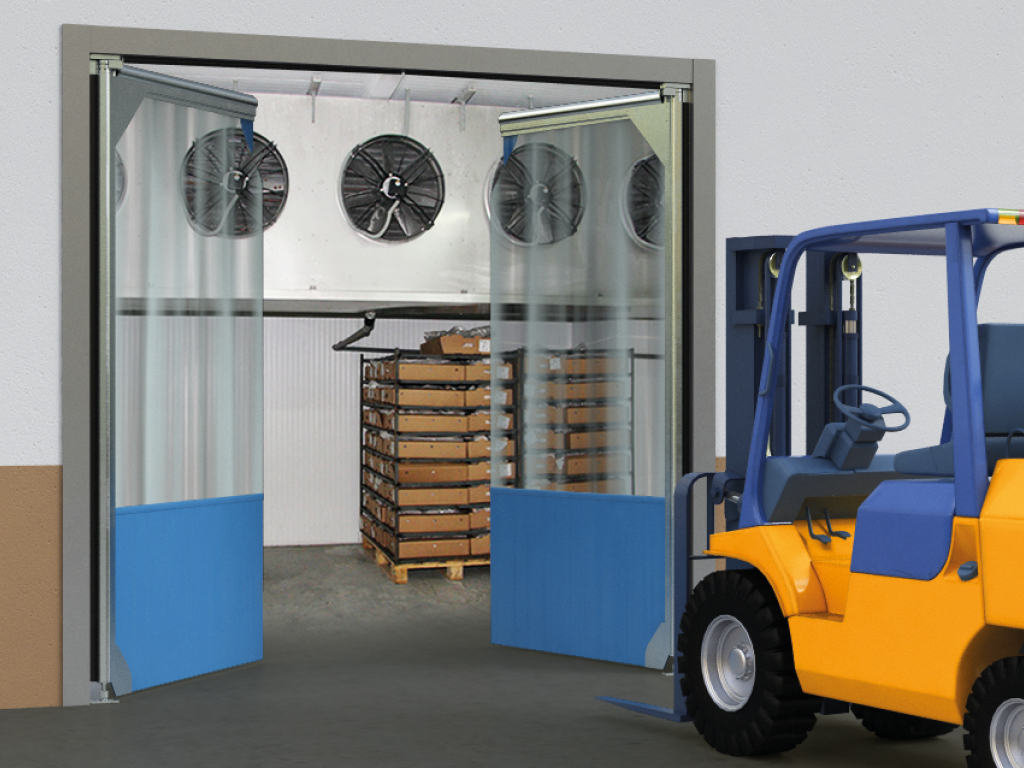

![Brama wahadłowe elastyczne do hal i magazynów przemysłowych Brama wahadłowe elastyczne do hal i magazynów przemysłowych](/images/dla-przemyslu/bramy/bramy-wahadlowe/brama-wahadlowa-elastyczna-doorhan-do-magazynu.jpg)
Zalety
1

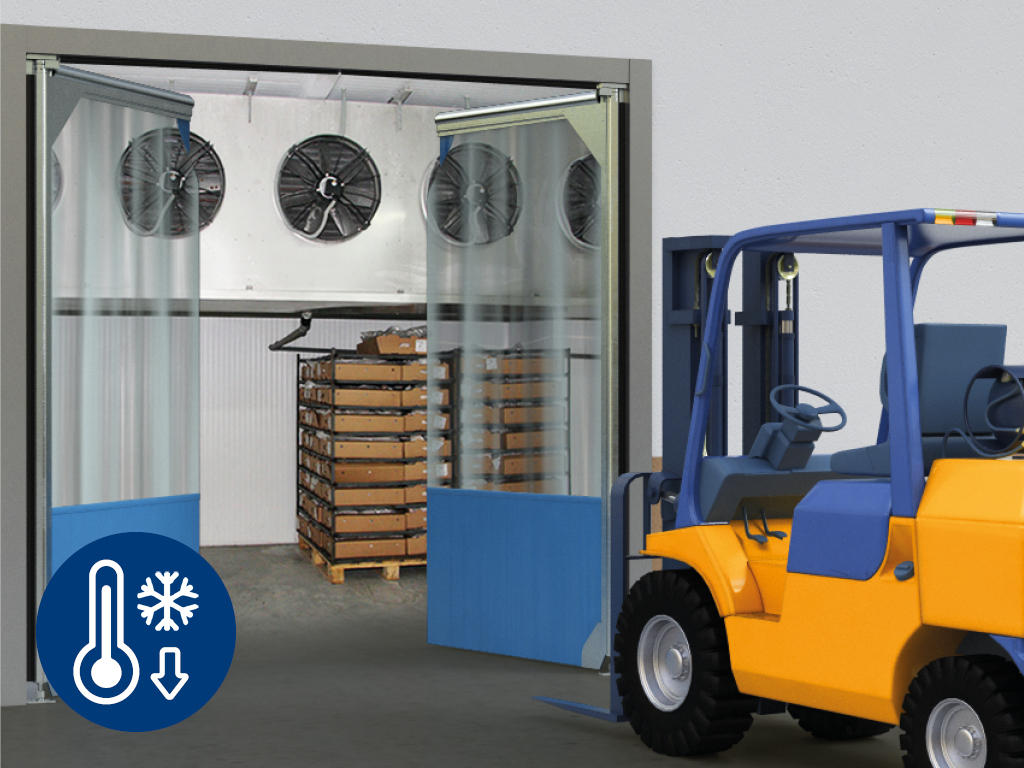

Możliwość używania w niskich temperaturach
![Elastyczna brama wahadłowa może być stosowana w niskich temperaturach Elastyczna brama wahadłowa może być stosowana w niskich temperaturach](/images/dla-przemyslu/bramy/bramy-wahadlowe/mozliwosc-wykozystania-bramy-wahadlowej-elastycznej-w-niskiej-temperaturze.jpg)
2

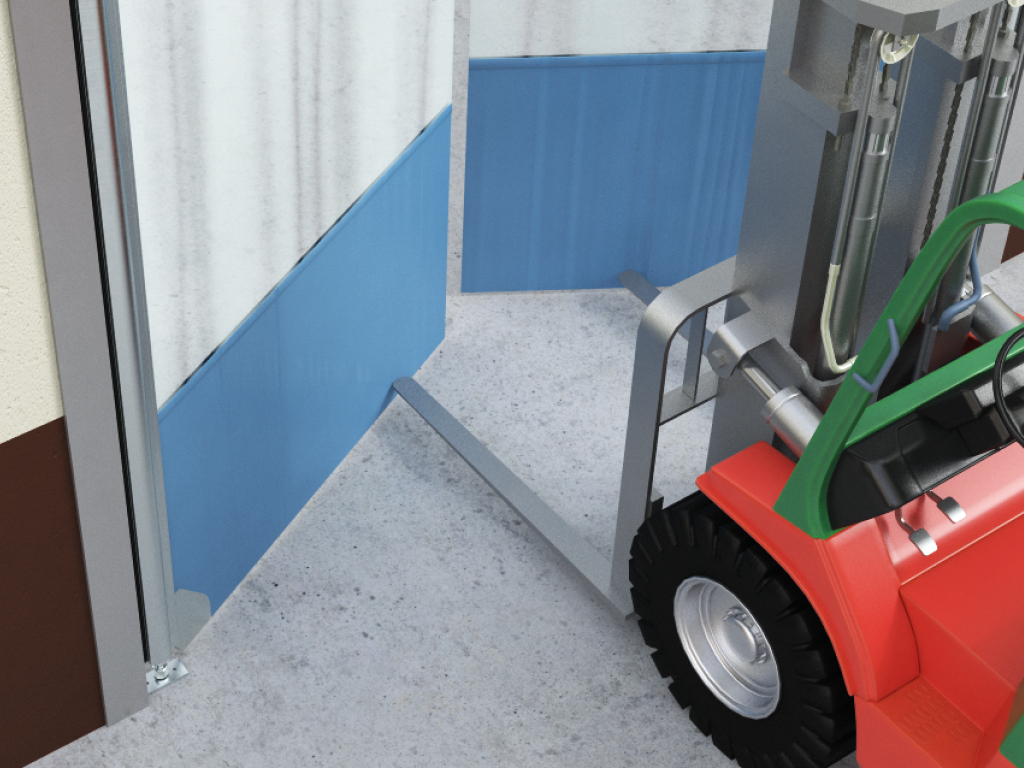

Łatwa i wygodna w użyciu
![Brama wahadłowa elastyczna jest łatwa i wygodna w użyciu Brama wahadłowa elastyczna jest łatwa i wygodna w użyciu](/images/dla-przemyslu/bramy/bramy-wahadlowe/brama-elastyczna-wahadlowa-jest-prosta-w-uzytkowaniu.jpg)
3
Bezpieczeństwo
dzięki braku elementów sztywnych i wystających

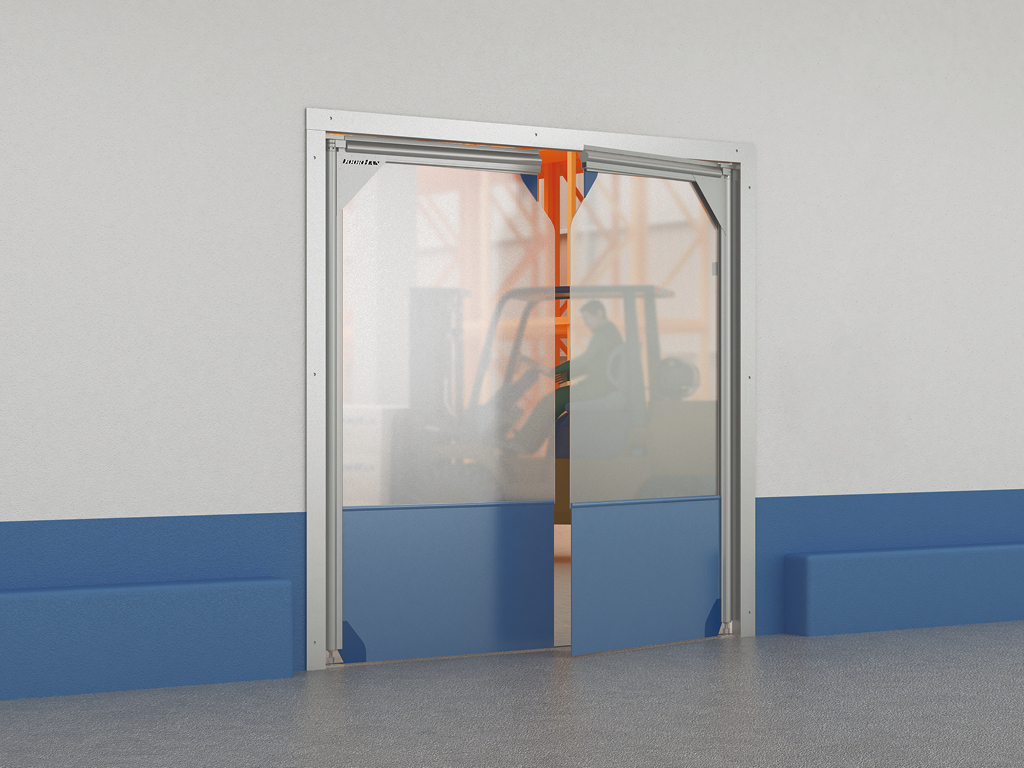

![Brama wahadłowa elastyczna jest bezpieczna ze względu na brak sztywnych i wystających elementów Brama wahadłowa elastyczna jest bezpieczna ze względu na brak sztywnych i wystających elementów](/images/dla-przemyslu/bramy/bramy-wahadlowe/brama-wahadlowa-elastyczna-jest-bezpieczna-ze-wzgledu-na-brak-sztywnych-i-wystajacych-elementow.jpg)
Design
Rodzaj powierzchni
![Powierzchnia paneli Gładka Powierzchnia paneli Gładka](/images/dla-przemyslu/bramy/bramy-segmentowe/gladka.jpg)
Gładka
Tkanina PCV - rodzaje wypełnienia

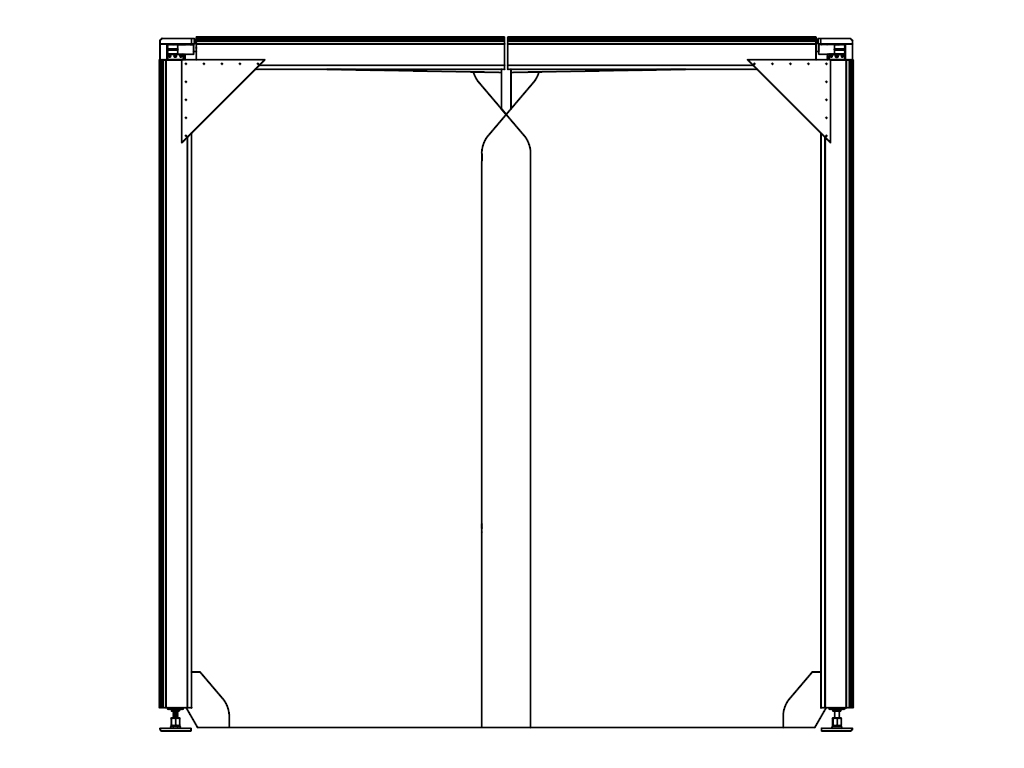

![Brama wahadłowa elastyczna z przeźroczystą tkaniną PCV Brama wahadłowa elastyczna z przeźroczystą tkaniną PCV](/images/dla-przemyslu/bramy/bramy-wahadlowe/przezroczysta-tkaninna-bramy-wahadlowej.jpg)
Przeźroczysta tkanina

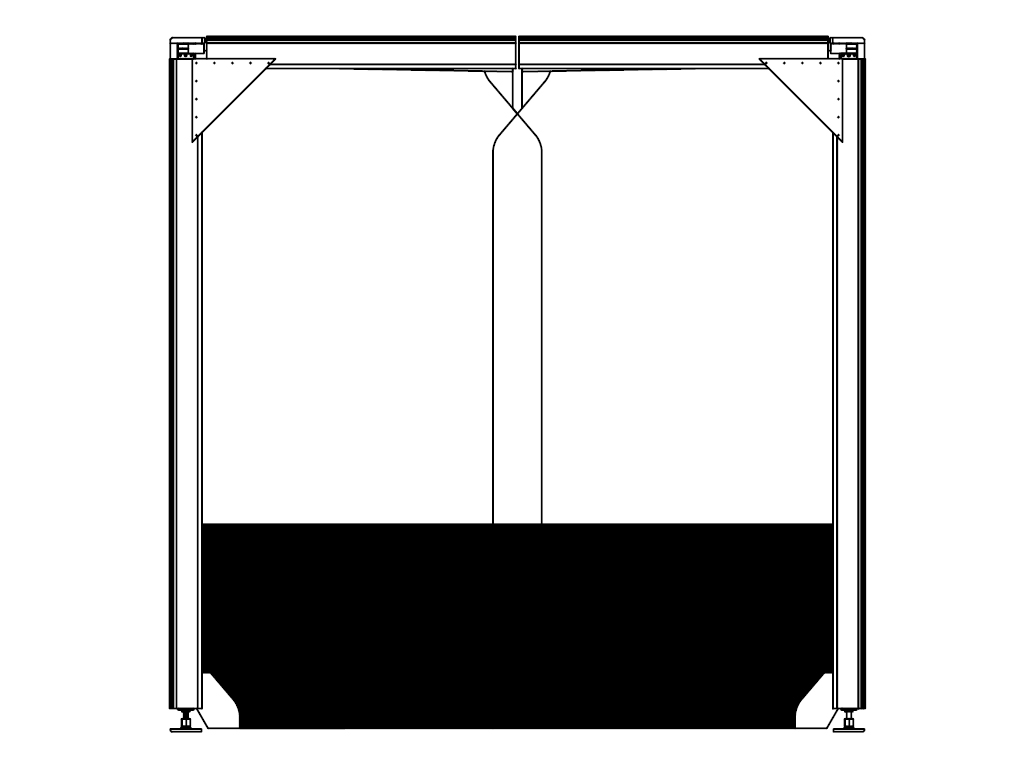

![Panel bramowy w tłoczeniu wąskim S-line Panel bramowy w tłoczeniu wąskim S-line](/images/dla-przemyslu/bramy/bramy-wahadlowe/kombinowana-tkanina-bramy-wahadlowej.jpg)
Górna część płótna jest przezroczysta, dolna jest nieprzezroczysta

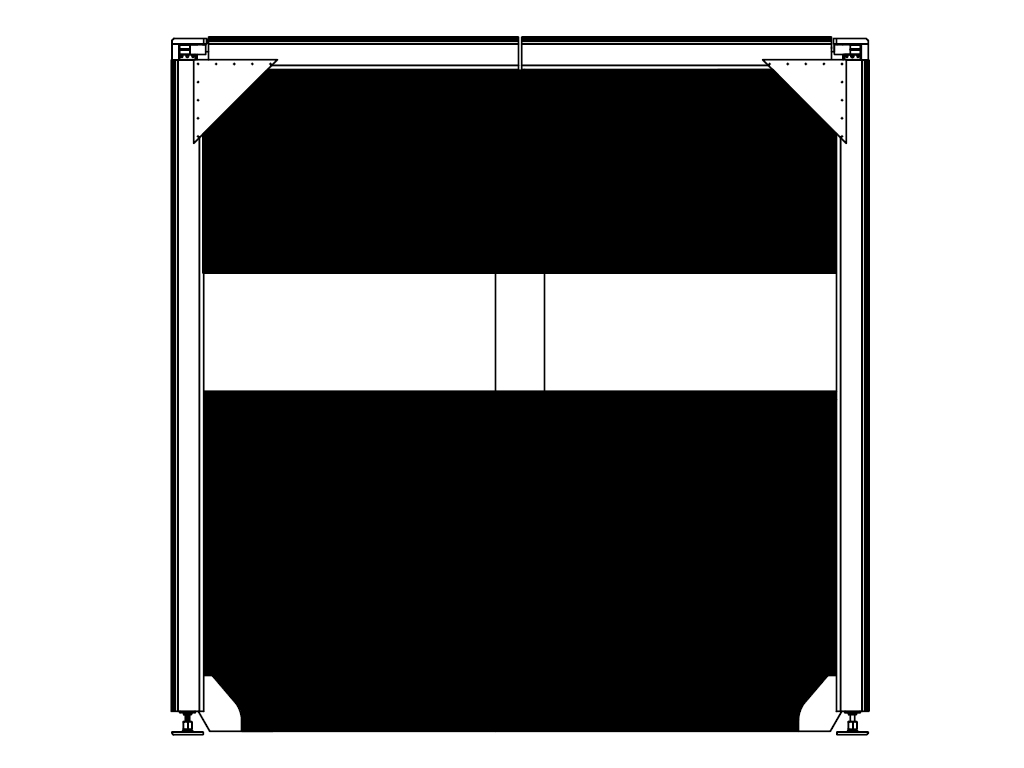

![Panel bramowy w tłoczeniu szerokim M-line Panel bramowy w tłoczeniu szerokim M-line](/images/dla-przemyslu/bramy/bramy-wahadlowe/sekcja-panoramiczna-bramy-wahadlowej.jpg)
Tkanina z przezroczystym panelem

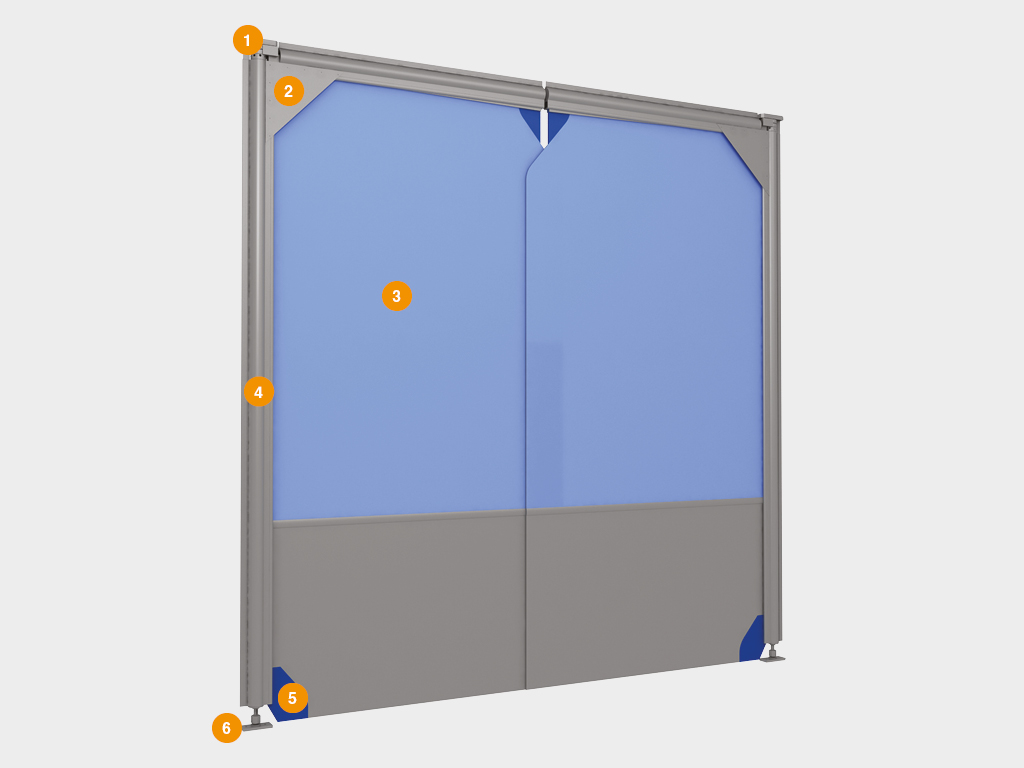

Budowa
- Mechanizm wahadłowy
- Węzeł
- Tkanina z PCV, skrzydło bramy
- Profil aluminiowy
- Pokrowce ochronne
- Wspornik montażowy
![Bramy wahadłowe elastyczne części składowe Bramy wahadłowe elastyczne części składowe](/images/dla-przemyslu/bramy/bramy-wahadlowe/budowa-bramy-wahadlowej-elastycznej-doorhan.jpg)
Wymiary otworu
Parametr | Wskaźnik |
---|---|
Wysokość konstrukcyjna, m | od 2 do 3 |
Szerokość struktury, m | od 0,8 do 3 |
Tabela rozmiarów - Bramy wahadłowe jednoskrzydłowe SSD 110
Wysokość, mm |
|||||||||
3000 | |||||||||
2900 | |||||||||
2800 | |||||||||
2700 | |||||||||
2600 | |||||||||
2500 | |||||||||
2400 | |||||||||
2300 | |||||||||
2200 | |||||||||
2100 | |||||||||
2000 | |||||||||
800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||
Szerokość, mm |
Tabela rozmiarów - Bramy wahadłowe dwuskrzydłowe SSD 120
Wysokość, mm |
||||||||||||||||||||
3000 | ||||||||||||||||||||
2900 | ||||||||||||||||||||
2800 | ||||||||||||||||||||
2700 | ||||||||||||||||||||
2600 | ||||||||||||||||||||
2500 | ||||||||||||||||||||
2400 | ||||||||||||||||||||
2300 | ||||||||||||||||||||
2200 | ||||||||||||||||||||
2100 | ||||||||||||||||||||
2000 | ||||||||||||||||||||
1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | ||
Szerokość, mm |
Sposoby instalacji

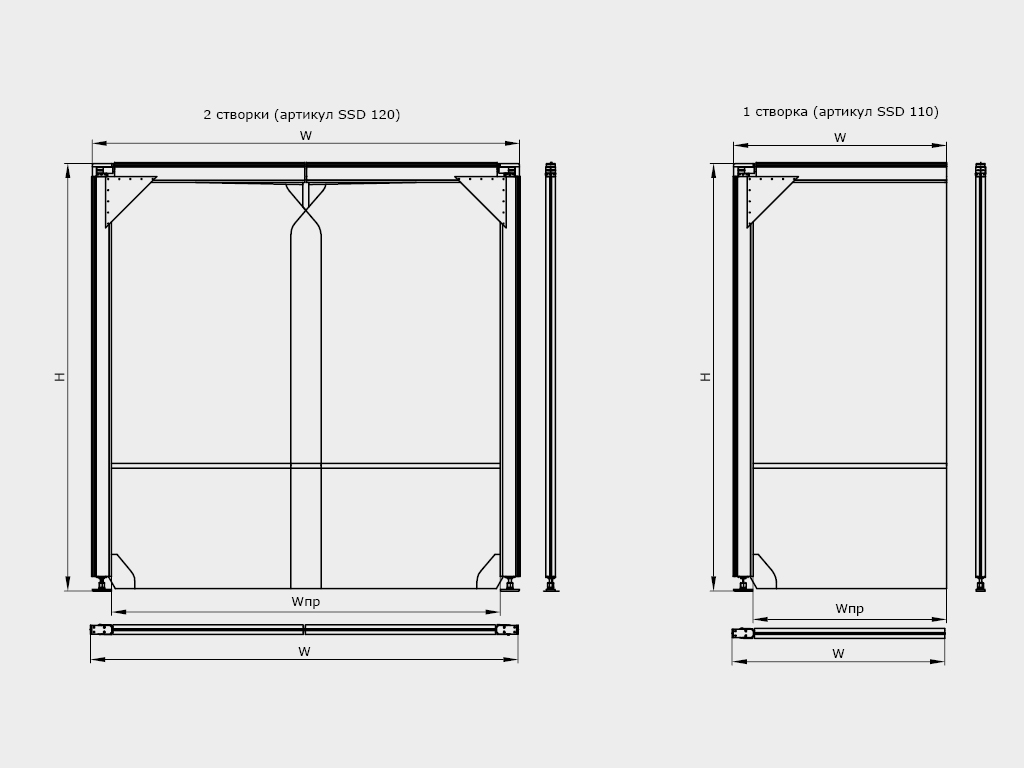

![Montaż wbudowany bramy wahadłowej elastycznej Montaż wbudowany bramy wahadłowej elastycznej](/images/dla-przemyslu/bramy/bramy-wahadlowe/wbudowany-montaz-bramy-wahadlowej-elastycznej.jpg)
Montaż wbudowany bramy wahadłowej wewnątrz otworu
Standardowe rozwiązania projektowe

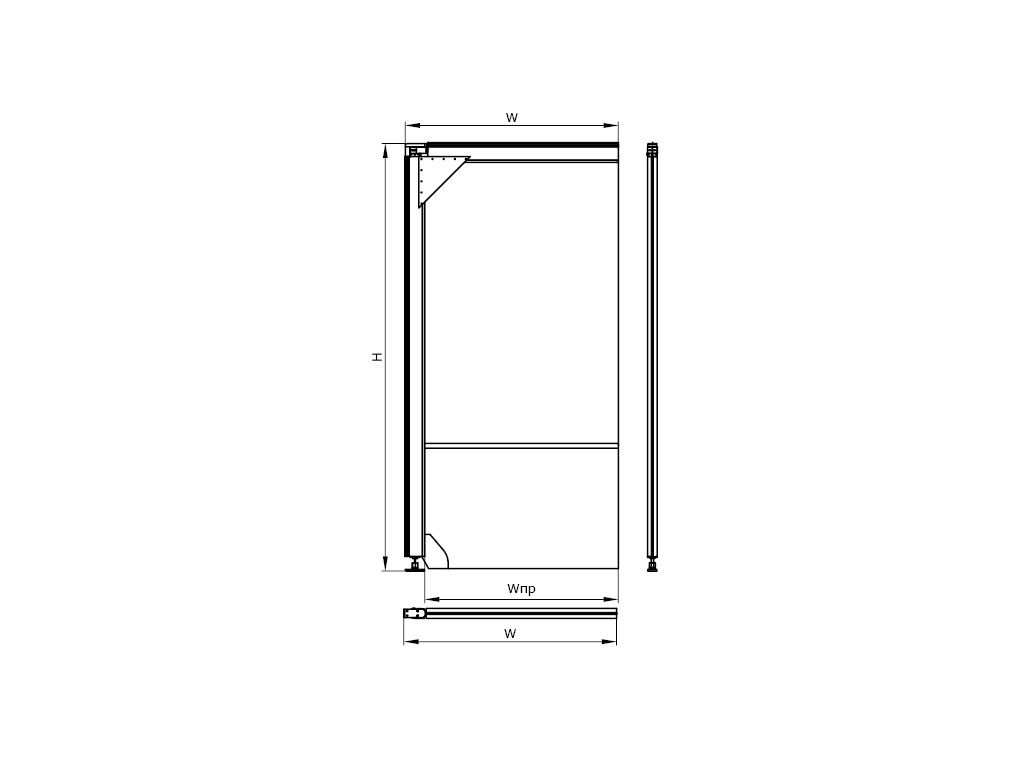

![Brama wahadłowa elastyczna jednoskrzydłowa Brama wahadłowa elastyczna jednoskrzydłowa](/images/dla-przemyslu/bramy/bramy-wahadlowe/montaz-bramy-wahadlowej-jednoskrzydlowej.jpg)
Jedno skrzydło

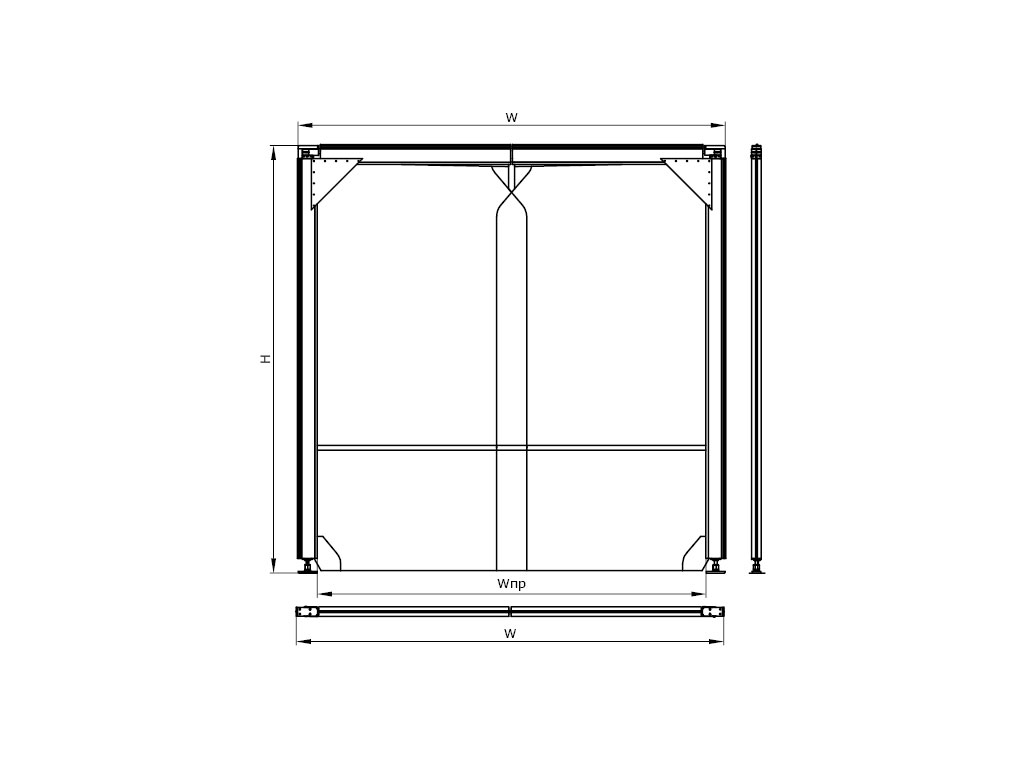

![Brama wahadłowa elastyczna dwuskrzydłowa Brama wahadłowa elastyczna dwuskrzydłowa](/images/dla-przemyslu/bramy/bramy-wahadlowe/montaz-bramy-wahadlowej-dwuskrzydlowej.jpg)
Dwa skrzydła
Podstawowe wyposażenie

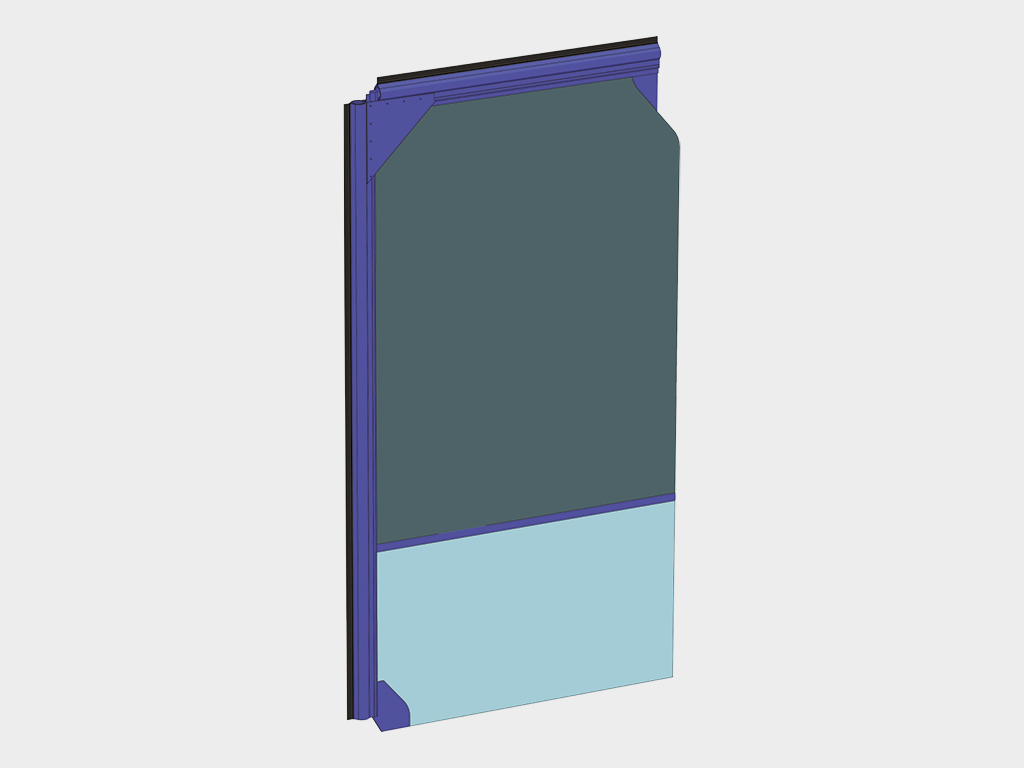

![Skrzydło bramy wahadłowej wykonane z elastycznej folii PCV Skrzydło bramy wahadłowej wykonane z elastycznej folii PCV](/images/dla-przemyslu/bramy/bramy-wahadlowe/skrzydlo-elastyczne-bramy-wahadlowej-doorhan.jpg)
Skrzydło bramy
Wykonane z elastycznej folii PCV.
![Rama bramy wahadłowej Rama bramy wahadłowej](/images/dla-przemyslu/bramy/bramy-wahadlowe/korzysci.jpg)
Rama nośna bramy wahadowej
Wykonana z zaokrąglonych profili aluminiowych, które są połączone ze sobą za pomocą wspornika łączącego "łopatki". Dodatkowa uszczelka jest zainstalowana w profilu w celu zapewnienia uszczelnienia bramy wahadłowej.
![Rama bramy wahadłowej Rama bramy wahadłowej](/images/dla-przemyslu/bramy/bramy-wahadlowe/korzysci.jpg)
Mechanizm wahadłowy
Jest systemem sprężynowym przeznaczonym do powrotu bramy do pozycji zamkniętej.
Dodatkowe wyposażenie
![Prowadnice i skrzynka ze stali nierdzewnej AISI304, AISI316 Prowadnice i skrzynka ze stali nierdzewnej AISI304, AISI316](/images/dla-przemyslu/bramy/bramy-wahadlowe/korzysci.jpg)
Krawędziowa przesłona pionowa
![Obudowa sterownika bramy szybkobieżnej ze stali nierdzewnej AISI304 DoorHan Obudowa sterownika bramy szybkobieżnej ze stali nierdzewnej AISI304 DoorHan](/images/dla-przemyslu/bramy/bramy-wahadlowe/korzysci.jpg)
Krawędziowa przesłona pozioma
![Ogrzewanie napędu i skrzynki Ogrzewanie napędu i skrzynki](/images/dla-przemyslu/bramy/bramy-wahadlowe/korzysci.jpg)
Słupek odbojowy
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga: |
---|---|---|
Gęstość, g / cm³ | 1,22 / 1,18 | standardowa folia / mrozoodporna folia |
Wytrzymałość na rozciąganie, N / mm² | 16 / 11,5 | standardowa folia / mrozoodporna folia |
Względne wydłużenie,% | 340/390 | standardowa folia / mrozoodporna folia |
Przewodność cieplna, W / m * ° С | 0.14 | |
Izolacja akustyczna, dB, klasa (GOST 31174) | 35 | |
Przezroczystość,% | 80 | |
Twardość, HSA | 75/63 | standardowa folia / mrozoodporna folia |
Granica ognioodporności, min | znika | |
Zakres temperatury roboczej, ° С | od -15 do +50 / -25 do +30 | standardowa folia / mrozoodporna folia |
Warunki eksploatacji produktu
- Aby zapewnić niezawodne i bezproblemowe działanie bramy wahadłowej, zaleca się regularną kontrolę.
- Nie należy narażać powierzchni bramy wahadłowej na uderzenia i nie uniemożliwiać ich swobodnego otwierania i zamykania.
- Zabronione jest pozostawanie w otworze podczas otwierania i zamykania bramy wahadłowej, aby uniknąć obrażeń.
- Upewnij się, że w otworze bramy wahadłowej nie ma obcych ciał.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w folię stretch | Charakterystyka opakowania |
---|---|
Długość, mm | zależy od długości bramy |
Szerokość, mm | zależy od szerokości bramy |
Wysokość, mm | zależy od liczby bramek |
