Przemysłowa brama wstęgowa FC
Przemysłowe bramy wstęgowe przeznaczone są do izolacji i zachowania mikroklimatu pomieszczeń w obiektach przemysłowych, magazynowych, handlowych i innych. Projekt zasłon z folii w paski pozwala im na powrót do pierwotnej pozycji i automatycznie zamykają się natychmiast po przejściu przez nie. Kurtyny paskowe PVC DoorHan serii FS100 reprezentuje zestaw zawieszonych przezroczystych taśm PVC. Kurtyny PCV można szybko zainstalować i łatwo wyczyścić. Wykonane z trwałego materiału, bramy wstęgowe PCV posiadają dobre właściwości termoizolacyjne, ochronę przed promieniowaniem ultrafioletowym i utrzymują elastyczność w dłuższej perspektywie użytkowania. Krawędzie pasków są półkoliste co zapewnia maksimum bezpieczeństwa podczas pracy. Konstrukcja pasków umożliwia im powrót do pozycji wyjściowej i automatyczne łączenie się zaraz po przejechaniu przez światło otworu. Do produkcji bram wstęgowych mogą być stosowane standardowe lub odporne na zimno materiały, który umożliwiają pracę kurtyn przy wysokich lub niskich temperaturach.
![Bramy wstęgowe elastyczne producent DoorHan Bramy wstęgowe elastyczne producent DoorHan](/images/dla-przemyslu/bramy/bramy-wstegowe/przemyslowa-brama-wstegowa-elastyczna.jpg)

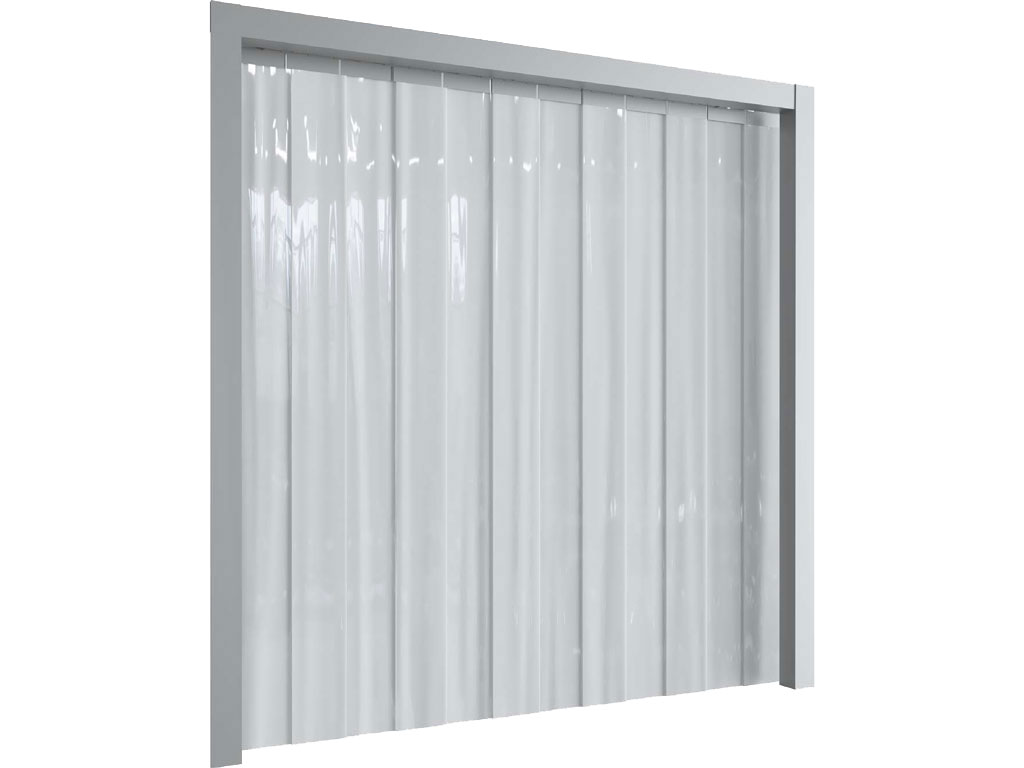

Brama przemysłowa wstęgowa elastyczna - widok ogólny.
Zasłony taśmowe produkowane przez DoorHan to seria przezroczystych pasków folii PVC, zawieszonych w ustalony sposób. Bramy taśmowe charakteryzują się szybkim montażem i nie wymagają czasochłonnego czyszczenia. Zasłony z taśmy filmowej są wykonane ze standardowej lub mrozoodpornej folii. Pozwala to na pracę w różnych temperaturach. W zależności od przeznaczenia, materiał ma dużą wytrzymałość na rozciąganie i rozciąganie, ma doskonałe właściwości akustyczne, chroni przed promieniowaniem ultrafioletowym i zachowuje elastyczność przez długi czas użytkowania. Brzegi folii są półokrągłe, co zapewnia maksymalne bezpieczeństwo użytkowania zasłon.
Montaż zasłon ekranowych może odbywać się zarówno nad głową, jak i wbudowaną. System zawieszenia kurtyn folii wykonany jest na bazie wahliwych wsporników wykonanych z ocynkowanej lub nierdzewnej stali. Łatwy montaż zapewnia wstępnie przygotowane paski folii PVC z zamontowanymi na nich płytkami. Mocowanie zasłon taśmy filmowej można umieścić zarówno w nakładce na otworze, jak i wewnątrz. Konstrukcja taśm z folii PCV pozwala na powrót do pierwotnej pozycji i zamknięcie natychmiast po przejściu przez nie osoby lub urządzenia ładującego.
Obszary aplikacji

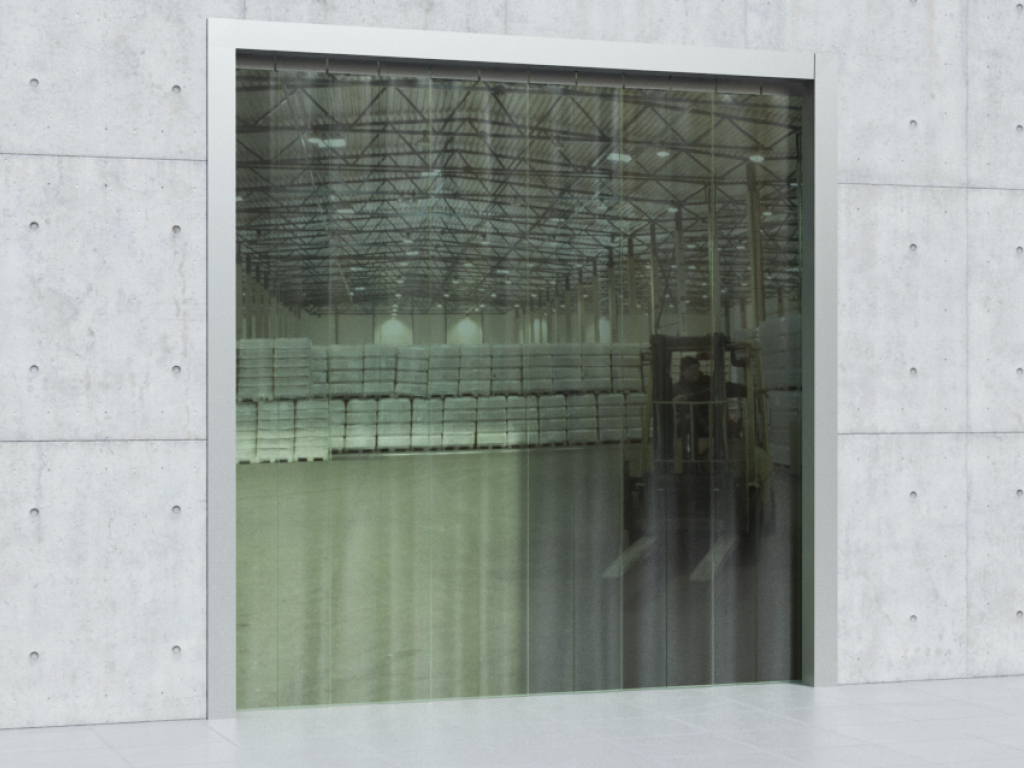

Kompleksy magazynowe
![Brama wstęgowe elastyczne do hal i magazynów przemysłowych Brama wstęgowe elastyczne do hal i magazynów przemysłowych](/images/dla-przemyslu/bramy/bramy-wstegowe/bramy-przemyslowe-wstegowe-do-hal.jpg)
Zalety
1

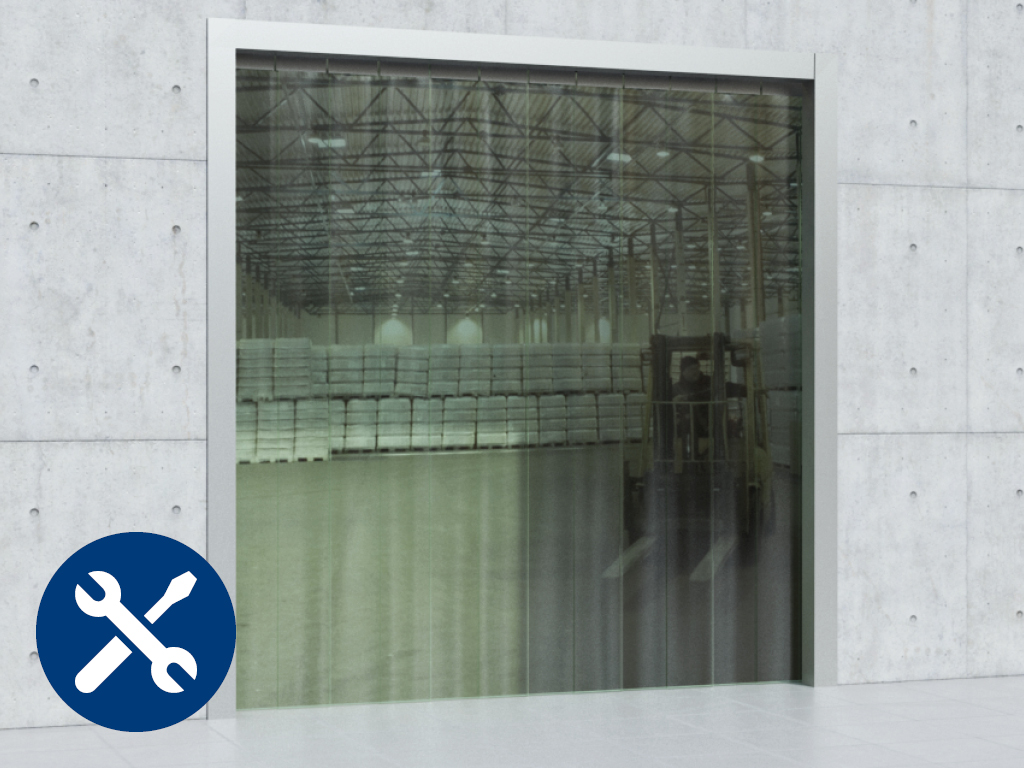

Nie jest wymagana żadna konserwacja
![W bramie wstęgowej nie jest wymagana żadna konserwacja W bramie wstęgowej nie jest wymagana żadna konserwacja](/images/dla-przemyslu/bramy/bramy-wstegowe/brama-wstegowa-bezobslugowa.jpg)
2
Łatwa instalacja
![Łatwa instalacja kurtyny paskowej Łatwa instalacja kurtyny paskowej](/images/dla-przemyslu/bramy/bramy-wstegowe/elementy-mocujace-bramy-wstegowej-ze-stali-nierdzewnej.jpg)
3
Bezpieczeństwo
dzięki braku elementów sztywnych i wystających

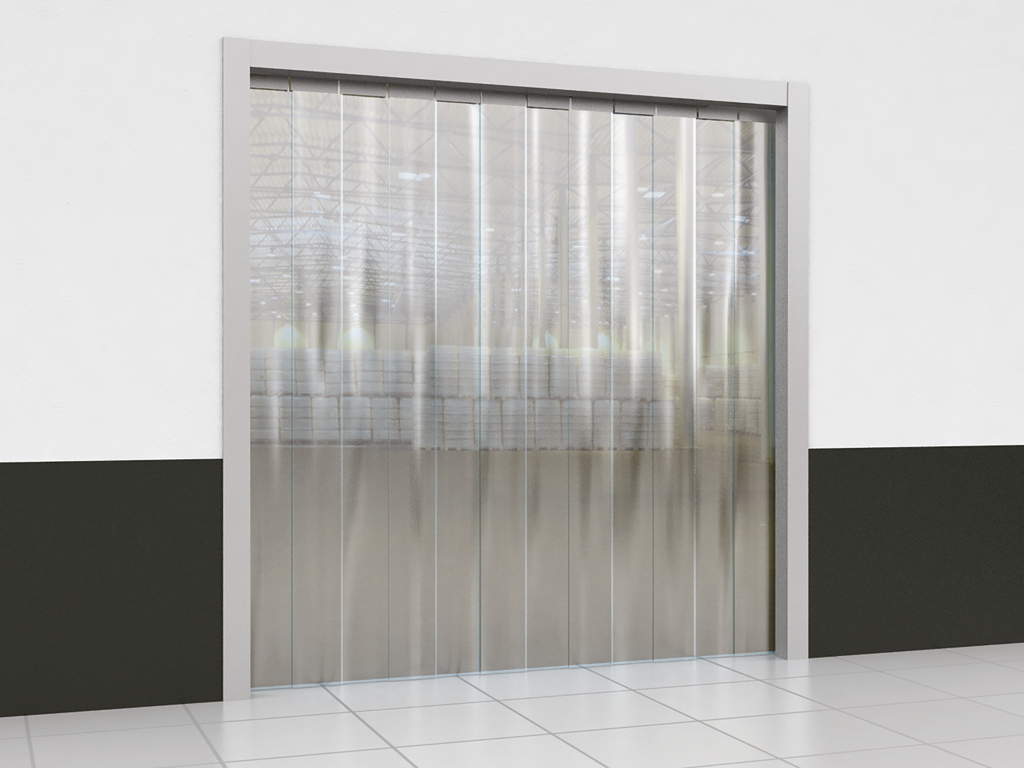

![Kurtyna paskowa z przezroczystymi pasami Kurtyna paskowa z przezroczystymi pasami](/images/dla-przemyslu/bramy/bramy-wstegowe/kurtyna-paskowa-przezroczysta.jpg)
Design
Rodzaj powierzchni
![Powierzchnia paneli Gładka Powierzchnia paneli Gładka](/images/dla-przemyslu/bramy/bramy-segmentowe/gladka.jpg)
Gładka
Kurtyna PCV - kolory standardowe
![Niebieski RAL5005 Niebieski RAL5005](/images/kolory-ral/RAL-5005.jpg)
RAL 5005 (Niebieski)
![Zielony RAL6005 Zielony RAL6005](/images/kolory-ral/RAL-6005.jpg)
RAL 6005 (Zielony)
![Czerwony RAL-3000 Czerwony RAL-3000](/images/kolory-ral/RAL-3000.jpg)
RAL 3000 (Czerwony)

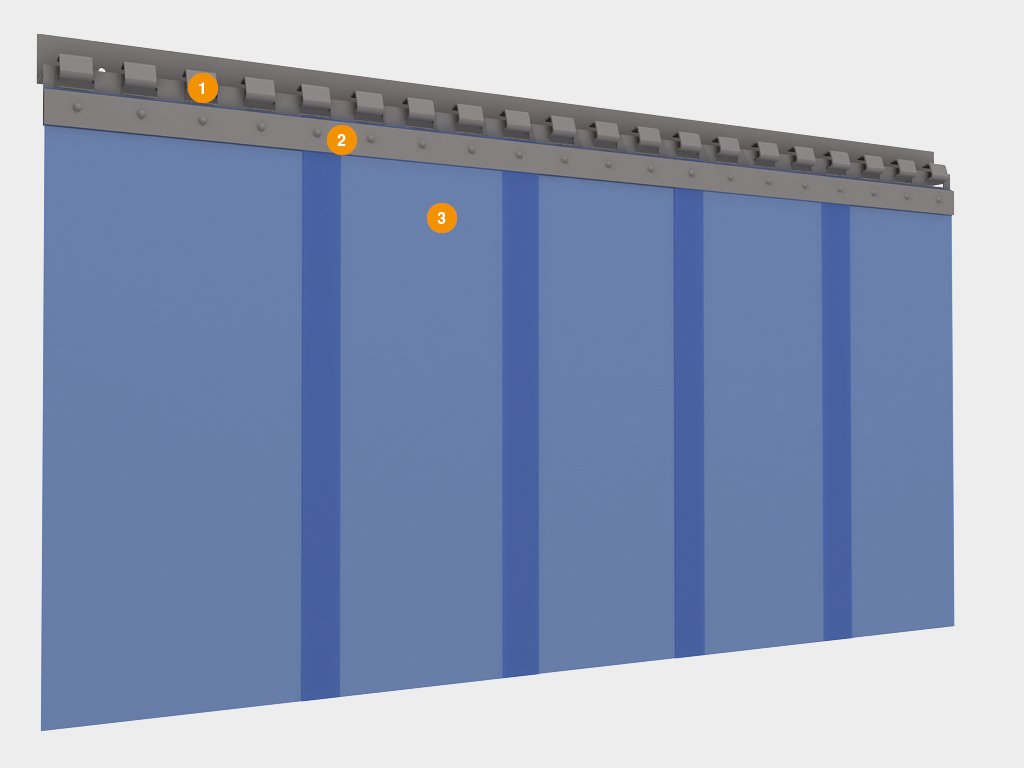

Budowa
-
Uchwyt "grzebień"
-
Płyta montażowa
-
Folia
![Bramy wahadłowe elastyczne części składowe Bramy wahadłowe elastyczne części składowe](/images/dla-przemyslu/bramy/bramy-wstegowe/budowa-bramy-wstegowej-elastycznej.jpg)
Wymiary otworu
Zasłony z taśmy filmowej są wykonane zgodnie z rozmiarem klienta. Szerokość folii wynosi 200 mm, 300 mm i 400 mm. Grubość folii wynosi 2 mm, 3 mm i 4 mm. Strip zasłony filmowe mogą być z różnymi nakładającymi się. Minimalna zakładka wynosząca 33% zapewnia łatwe przejście przez kurtynę, a maksymalnie 100% poprawia izolację pomieszczenia. Zależność wysokości otworu i procentu nakładania się folii jest głównym czynnikiem przy wyborze ekranu paska folii.
Stosunek grubości folii, wysokości otworu i gęstości zakładki | |||
---|---|---|---|
Grubość folii, mm | Gęstość nakładania,% | Wysokość otwarcia, mm | |
Wewnątrz | Na zewnątrz | ||
2 | 50 | 1500 | |
2 | 100 | 2000 | 1500 |
3 | 33 | 2000 | 2000 |
3 | 66 | 3000 | 2300 |
3 | 100 | 3500 | 3000 |
4 | 50 | 4500 | 3200 |
4 | 100 | 6000 | 5000 |
Waga folii
Waga folii | |||
---|---|---|---|
Rodzaj folii | |||
200 x 2 | 300 x 3 | 400 x 4 | |
Standardowa FLS, kg | 0,48 | 1.04 | 1,92 |
Mrozoodporna FLM, kg | 0,46 | 1.04 | 1,92 |
Model | Nazwa | Kolor | Rozmiar, mm | Masa, kg/roka | Temperatura, °C | Gęstość, g/cm3 | Odporność na rozdzieranie, N/sm2 |
FLS200 | Standardowa elastyczna | Niebieski | 200x2 | 24 | –15/+5 | 1,2 | 28-70 |
FLS300 | Standardowa elastyczna | Niebieski | 300x3 | 56 | –15/+5 | 1,2 | 28-70 |
FLS400 | Standardowa elastyczna | Niebieski | 400x4 | 96 | –15/+5 | 1,2 | 28-70 |
FLM200 | Mrozoodporna elastyczna | Zielony | 200x2 | 24 | –25/+3 | 1,2 | 28-70 |
FLM300 | Mrozoodporna elastyczna | Zielony | 300x3 | 56 | –25/+3 | 1,2 | 28-70 |
FLM400 | Mrozoodporna elastyczna | Zielony | 400x4 | 96 | –25/+3 | 1,2 | |
FLR200 | Standardowa elastyczna | Czerwony | 200x2 | 24 | –15/+5 | 1,2 | 28-70 |
FLR300 | Standardowa elastyczna | Czerwony | 300x3 | 56 | –15/+5 | 1,2 | 28-70 |
FLR400 | Standardowa elastyczna | Czerwony | 400x4 | 96 | –15/+5 | 1,2 | 28-70 |
Dane techniczne i charakterystyki eksploatacyjne
Specyfikacja techniczna | Standardowa folia PVC | Folia PVC odporna na zimno |
Gęstość | 1,22 g/cm3 | 1,18 g/cm3 |
Sztywność | 75 HSA | 63 HSA |
Wytrzymałość na rozerwanie | 16 Н/mm2 | 11,5 Н/mm2 |
Względne wydłużenie | 340 % | 390 % |
Przewodność cieplna | 0.14 W / m · ° C | |
Łatwopalność | niepalna | |
Przepuszczalność światła | 80 % | |
Odporność na światło | stała | |
Izolacja akustyczna | 35 dB | |
Maksymalne wymiary kurtyny, W x H* | dowolny × 6 000 (5 000) mm | |
Zakres temperatury | od –15 do +50 °C | od –25 do +30 °C |
* Wartości podane są dla kurtyny paskowej PVC o szerokości pasków 400 mm zamontowanej wewnątrz i na zewnątrz otworu, odpowiednio.
Sposoby instalacji

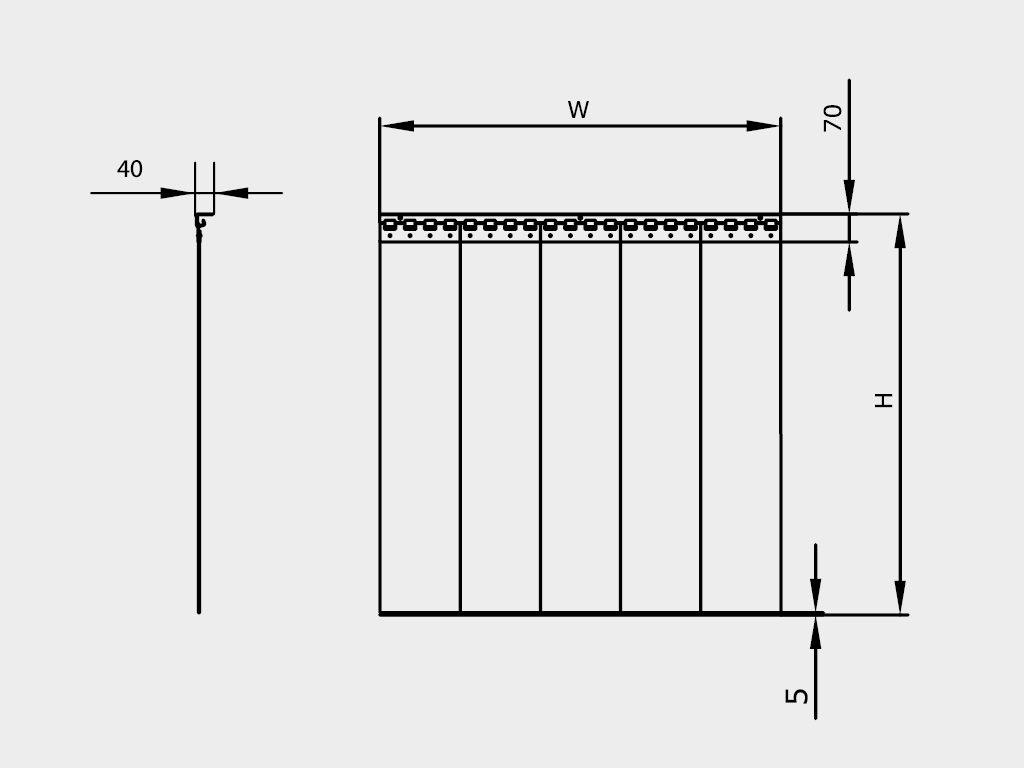

![Montaż podwieszany bramy wstęgowej elastycznej Montaż podwieszany bramy wstęgowej elastycznej](/images/dla-przemyslu/bramy/bramy-wstegowe/montaz-podwieszany-bramy-wstegowej.jpg)
Montaż podwieszany bramy wstęgowej wewnątrz otworu
![Montaż natynkowy bramy wstęgowej elastycznej Montaż natynkowy bramy wstęgowej elastycznej](/images/dla-przemyslu/bramy/bramy-wstegowe/montaz-natynkowy-bramy-wstegowej.jpg)

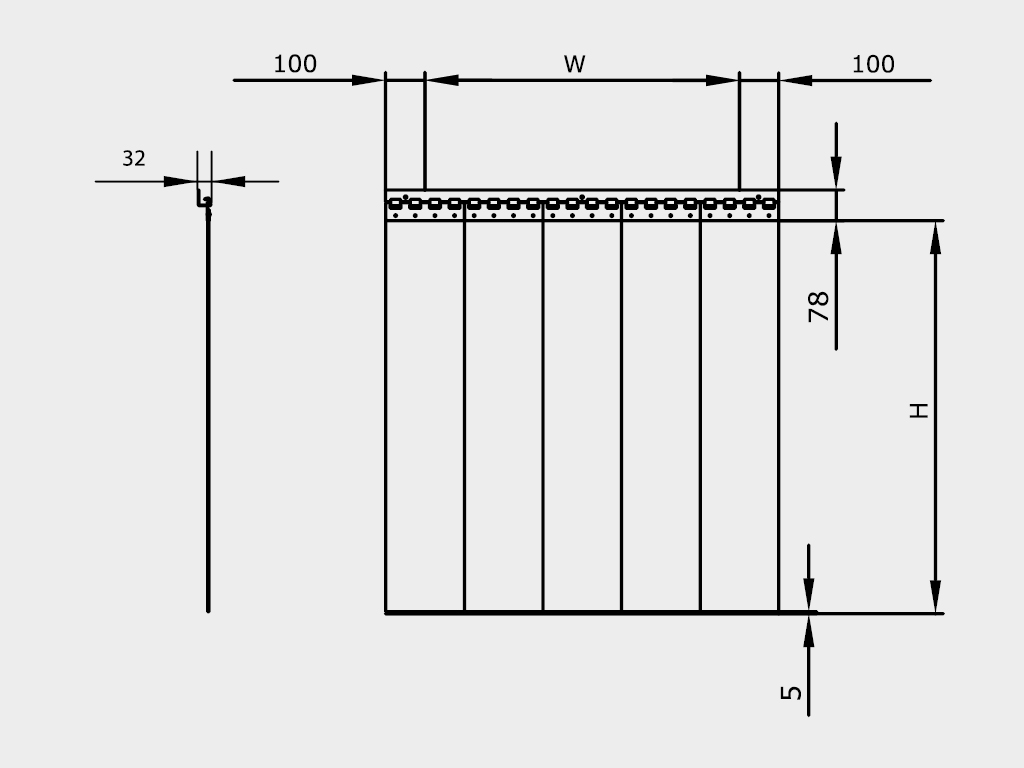

Montaż natynkowy bramy wstęgowej nad otworem
Standardowe rozwiązania projektowe

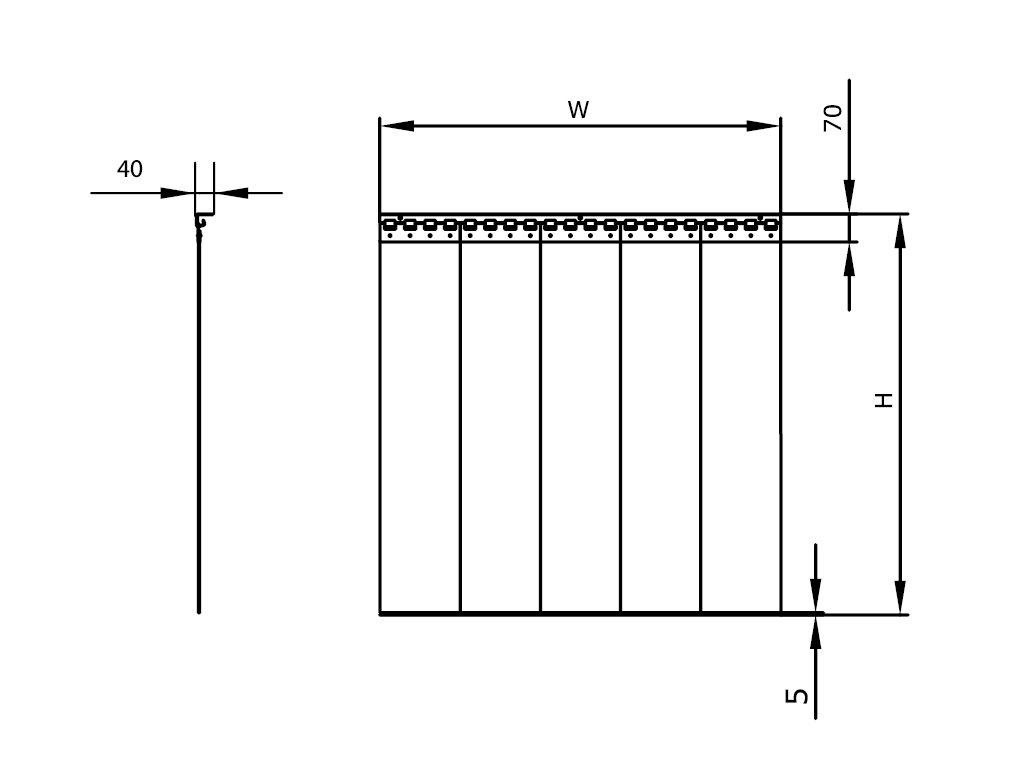

![Brama wstęgowa z elastycznych pasków Brama wstęgowa z elastycznych pasków](/images/dla-przemyslu/bramy/bramy-wstegowe/brama-wstegowa-elastyczna.jpg)
Folia paskowa PCV
Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
---|---|
H1, mm Wysokość otworu w środku | 1500/2000/3000/3500/4500/5000/6000 |
H2, mm Wysokość apertury na zewnątrz | 1500/2000/2300/3000/3200/3700/5000 |
P%, Gęstość nakładania | 50/100; 33/66/100; 50/75/100 |
B, mm Szerokość otworu | dowolny |

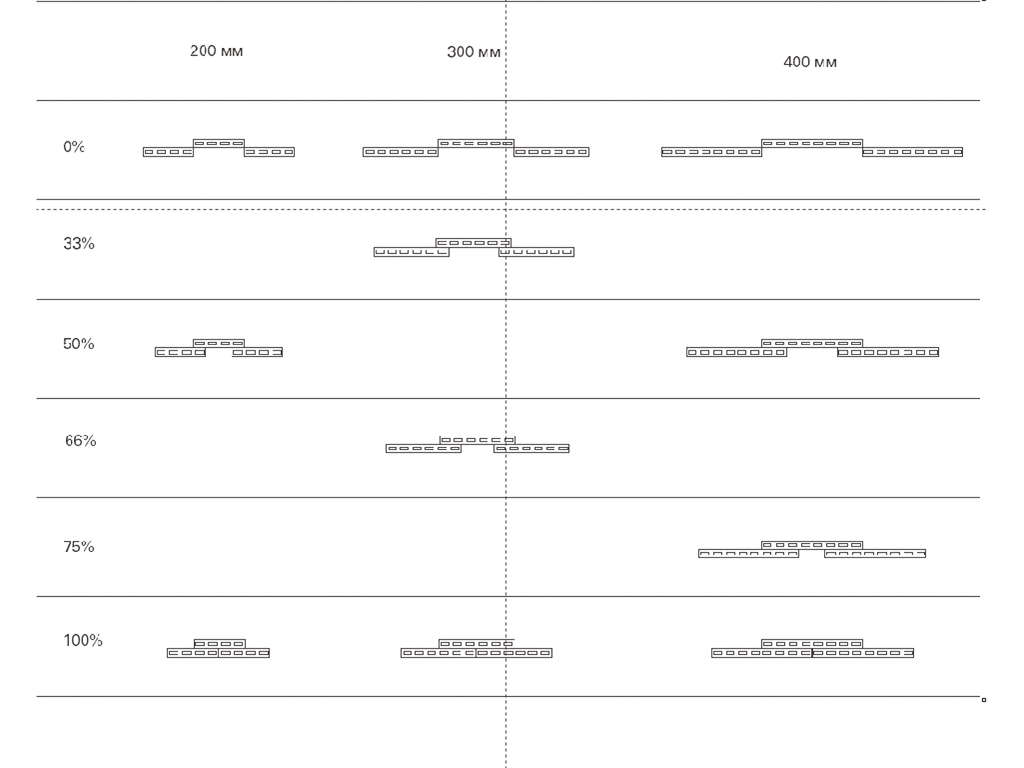

Współczynnik nakładania pasków elastycznych
![Współczynnik nakładania pasków elastycznych bramy wstęgowej Współczynnik nakładania pasków elastycznych bramy wstęgowej](/images/dla-przemyslu/bramy/bramy-wstegowe/wspolczynnik-nakladania-paskow-elastycznych-bramy-wahadlowej.jpg)
Podstawowe wyposażenie

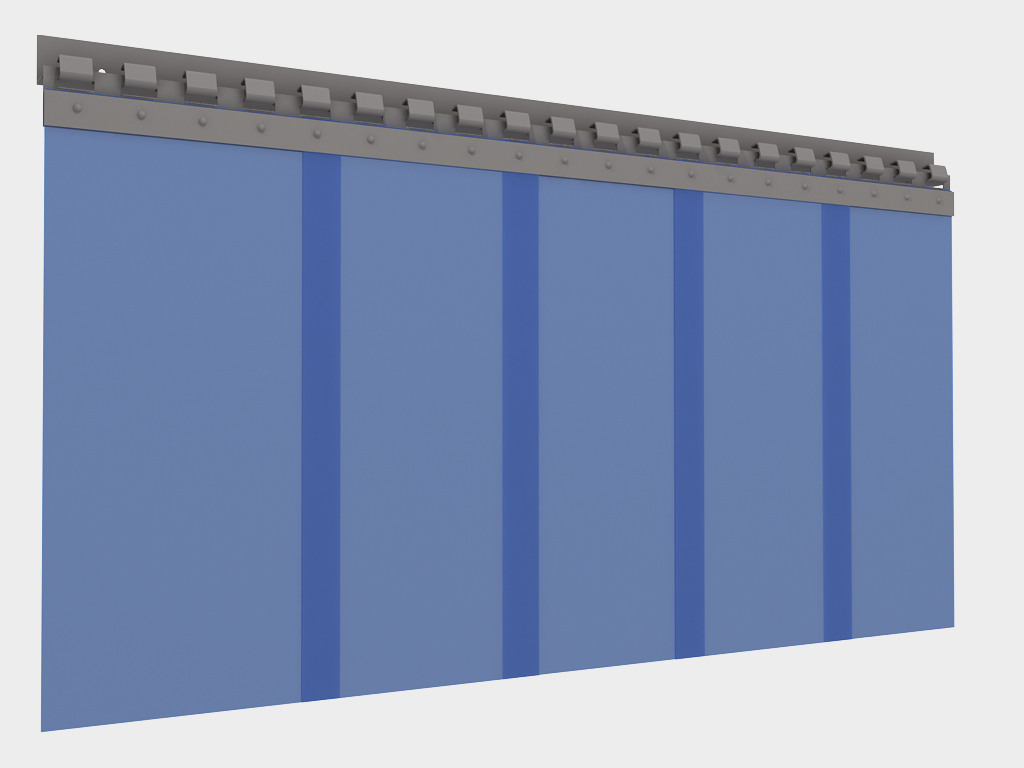

![Niebieska folia paskowa bramy wstęgowej Niebieska folia paskowa bramy wstęgowej](/images/dla-przemyslu/bramy/bramy-wstegowe/FC_basis.jpg)
Niebieska folia paskowa

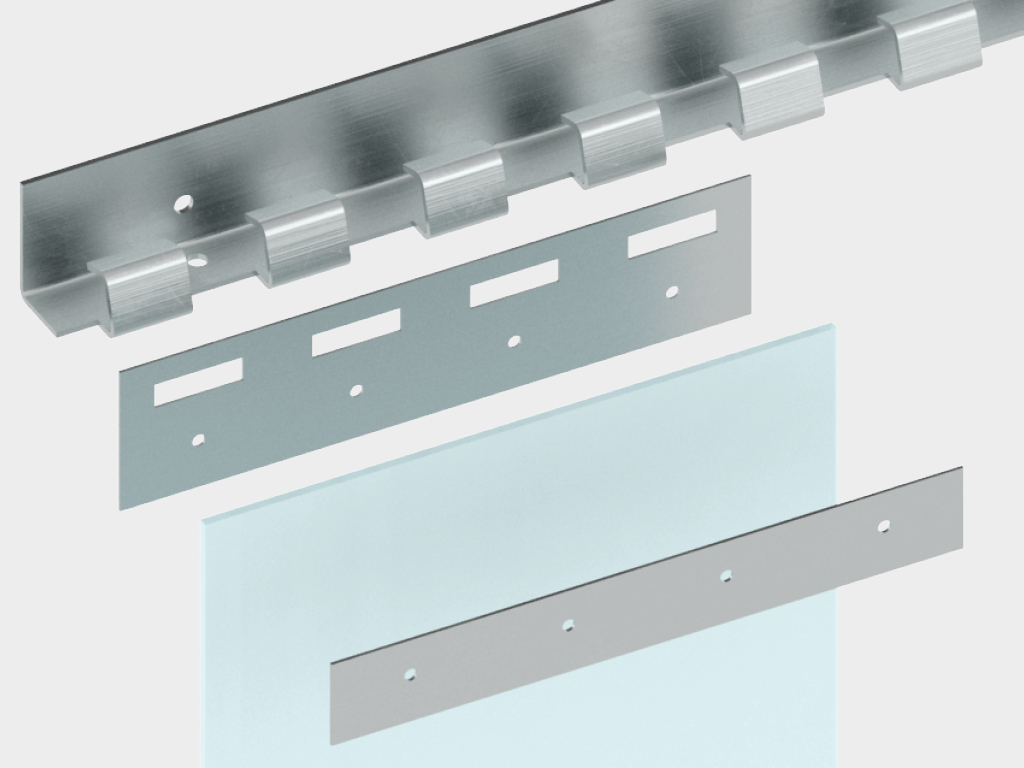

![Elementy mocujące bramy wstęgowej ze stali ocynkowanej Elementy mocujące bramy wstęgowej ze stali ocynkowanej](/images/dla-przemyslu/bramy/bramy-wstegowe/elementy-mocujace-bramy-wstegowej-ze-stali-nierdzewnej.jpg)
Elementy mocujace
Wykonane ze stali ocynkowanej.
Wykonane ze stali ocynkowanej.
Dodatkowe wyposażenie
![Folia paskowa do ochrony przed promieniowaniem UV Folia paskowa do ochrony przed promieniowaniem UV](/images/dla-przemyslu/bramy/bramy-wstegowe/czerwona-folia-paskowa-bramy-wstegowej.jpg)

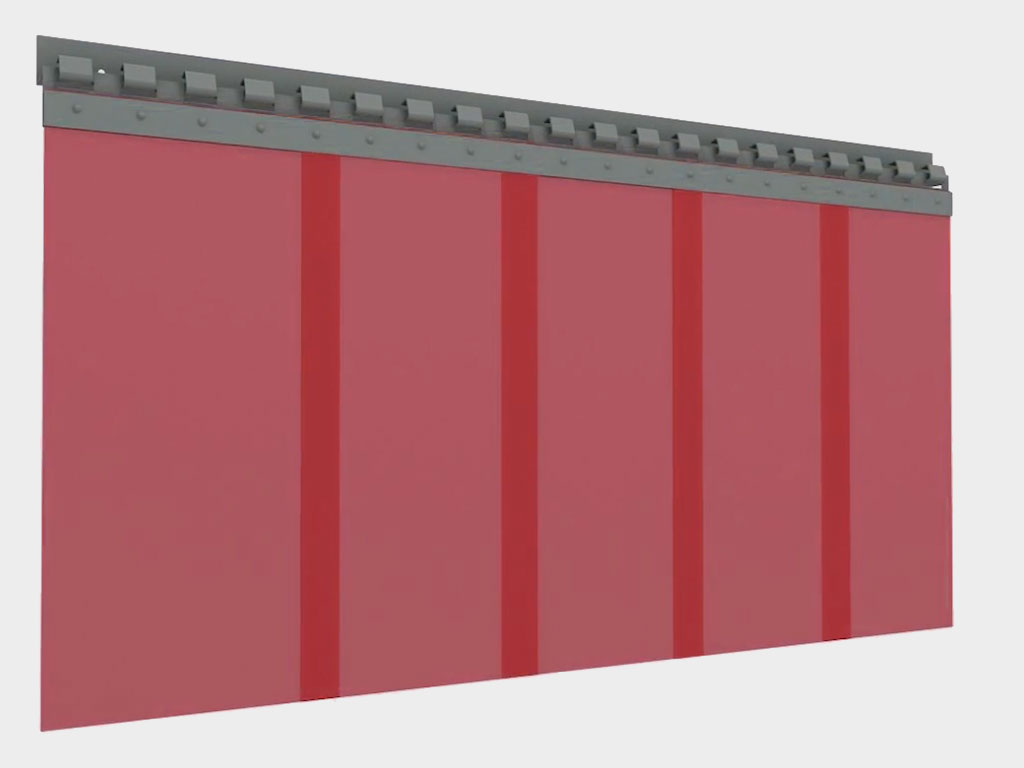

Czerwona folia paskowa
Do ochrony przed promieniowaniem UV
Do ochrony przed promieniowaniem UV

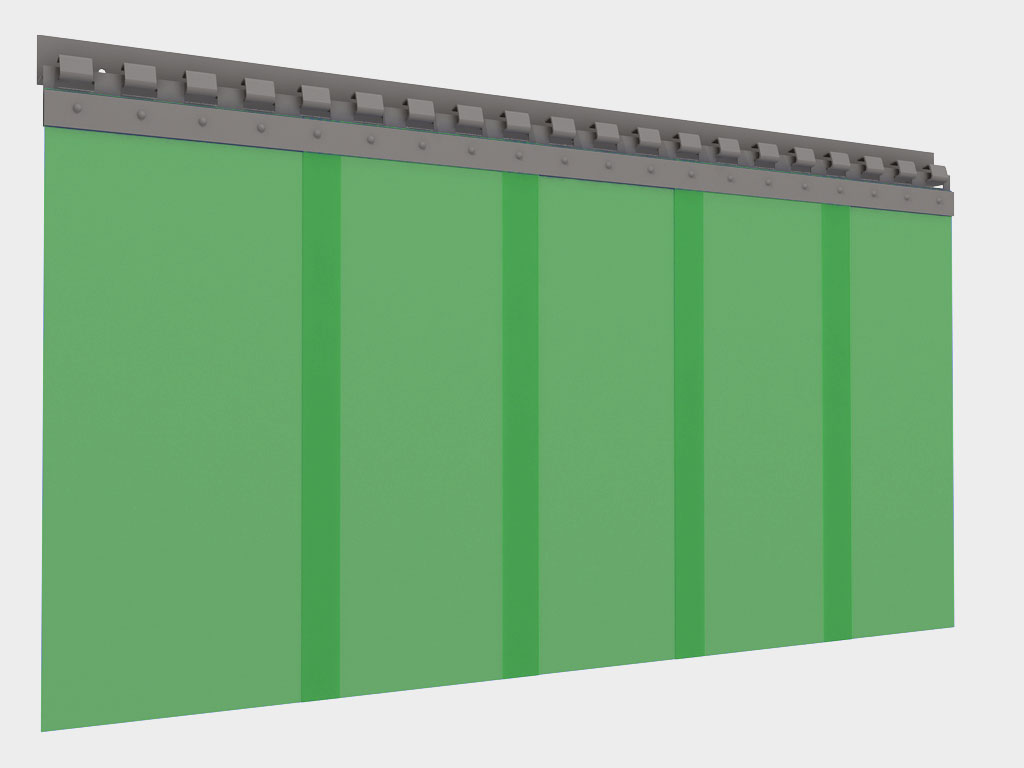

![Folia paskowa mrozoodporna Folia paskowa mrozoodporna](/images/dla-przemyslu/bramy/bramy-wstegowe/zielona-folia-paskowa-bramy-wstegowej.jpg)
Zielona folia paskowa
Do stosowania w mroźniach
Do stosowania w mroźniach
![Elementy mocujące bramy wstęgowej wykonane ze stali nierdzewnej Elementy mocujące bramy wstęgowej wykonane ze stali nierdzewnej](/images/dla-przemyslu/bramy/bramy-wstegowe/elementy-mocujace-bramy-wstegowej-ze-stali-nierdzewnej.jpg)
Niebieska folia jest standardem, zielona folia do stosowania w zamrażarkach, czerwona folia do ochrony przed promieniowaniem UV
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga: |
---|---|---|
Gęstość, g / cm³ | 1,22 / 1,18 | standardowa folia / mrozoodporna folia |
Wytrzymałość na rozciąganie, N / mm² | 16 / 11,5 | standardowa folia / mrozoodporna folia |
Względne wydłużenie,% | 340/390 | standardowa folia / mrozoodporna folia |
Przewodność cieplna, W / m * ° С | 0.14 | |
Izolacja akustyczna, dB, klasa (GOST 31174) | 35 | |
Przezroczystość,% | 80 | |
Twardość, HSA | 75/63 | standardowa folia / mrozoodporna folia |
Granica ognioodporności, min | znika | |
Zakres temperatury roboczej, ° С | od -15 do +50 / -25 do +30 | standardowa folia / mrozoodporna folia |
Warunki eksploatacji produktu
- Aby zapewnić niezawodne i bezproblemowe działanie bram wstęgowych, zaleca się ich regularną kontrolę.
- Nie narażaj powierzchni zasłon na uderzenia i nie koliduj z ich swobodnym otwieraniem i zamykaniem.
- Upewnij się, że w otworze kurtyny nie ma obcych ciał.
Certyfikaty i deklaracje
Certyfikat zgodności
Opakowanie
Pakowanie w folię stretch | Charakterystyka opakowania |
---|---|
Wysokość, mm | zależy od liczby zasłon |
Długość, mm | zależy od długości zasłon |
Szerokość, mm | zależy od szerokości zasłon |
