Przemysłowa brama rolowana aluminiowa RH77M

Firma DoorHan oferuje przemysłowe bramy rolowane, który spełniają europejskie standardy jakości i bezpieczeństwa, a także są przystosowane do pracy w różnych warunkach klimatycznych. Bramy przemysłowe rolowane do ochrony otworów przed włamaniem i niekorzystnymi warunkami pogodowymi, zapewniają komfort w pomieszczeniach dzięki zwiększonej izolacji cieplnej i dźwiękowej. Wszystkie akcesoria do bram przemysłowych rolowanych DoorHan produkowane są na nowoczesnych zautomatyzowanych liniach przy użyciu sprzętu czołowych światowych producentów. Wszystkie części metalowe są ocynkowane lub malowane, co zapewnia odporność na korozję i negatywny wpływ agresywnych mediów, przedłuża żywotność przemysłowych bram rolowanych. Wiarygodność bram rolowanych DoorHan, bezpieczeństwo ich działania i zgodność z europejskimi standardami potwierdzają certyfikaty.
Bramy garażowe producent DoorHan
Brama przemysłowa rolowana - widok z przodu.

Obszary aplikacji

Otwory wejściowe i garażowe w sektorze przemysłowym

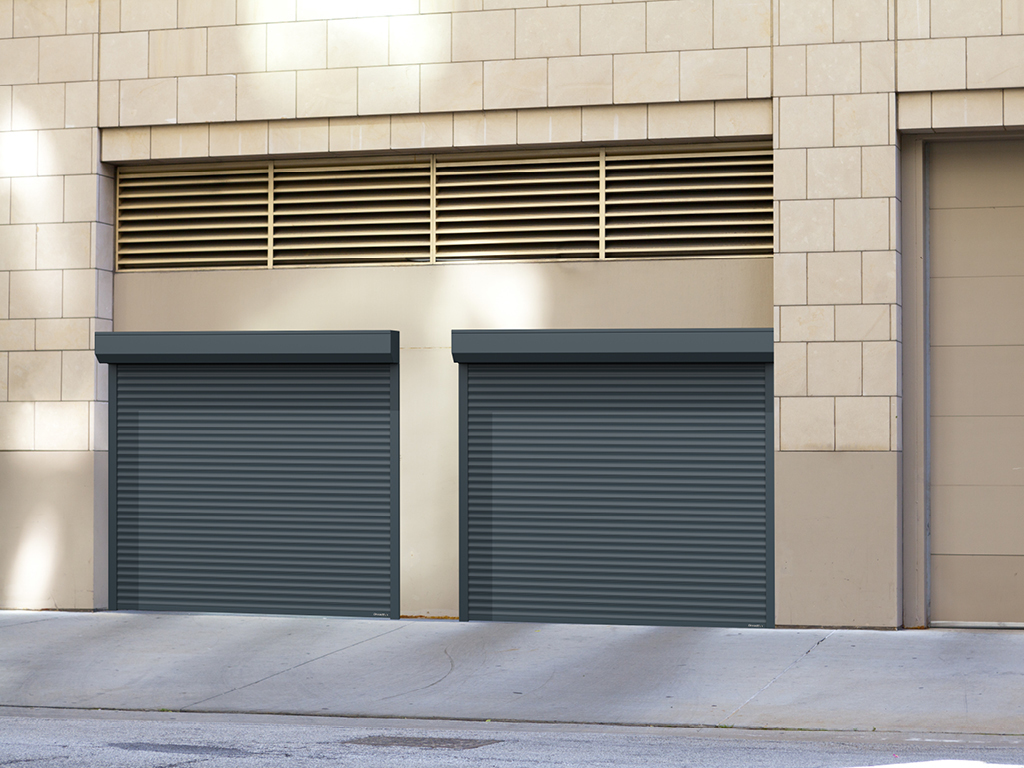

Brama garażowa rolowana do garaży i wiat

Design

Profile aluminiowe - typy powierzchni

Powierzchnia paneli Gładka
Gładka

Profile aluminiowe - rodzaje przetłoczeń

Profil roletowy RH77M
RH77

Profile aluminiowe - kolory standardowe

Biały RAL9003

RAL 9003 (Biały)

Srebrny RAL9006

RAL 9006 (Srebrny)

Szary RAL-7004

RAL 7004 (Szary)

Antracyt

RAL 7016 (Antracyt)

Kolor RAL-3005 Bordowy

RAL 3005 (Bordowy)

Kolor RAL-5005 Niebieski

RAL 5005 (Niebieski)

Kolor RAL-6005 Zielony

RAL 6005 (Zielony)

Kolor RAL-8014 Brązowy

RAL 8014 (Brązowy)

Kolor RAL-1013 Beżowy

RAL 1013 (Beżowy)

Okleina PCV Złoty dąb
Złoty dąb

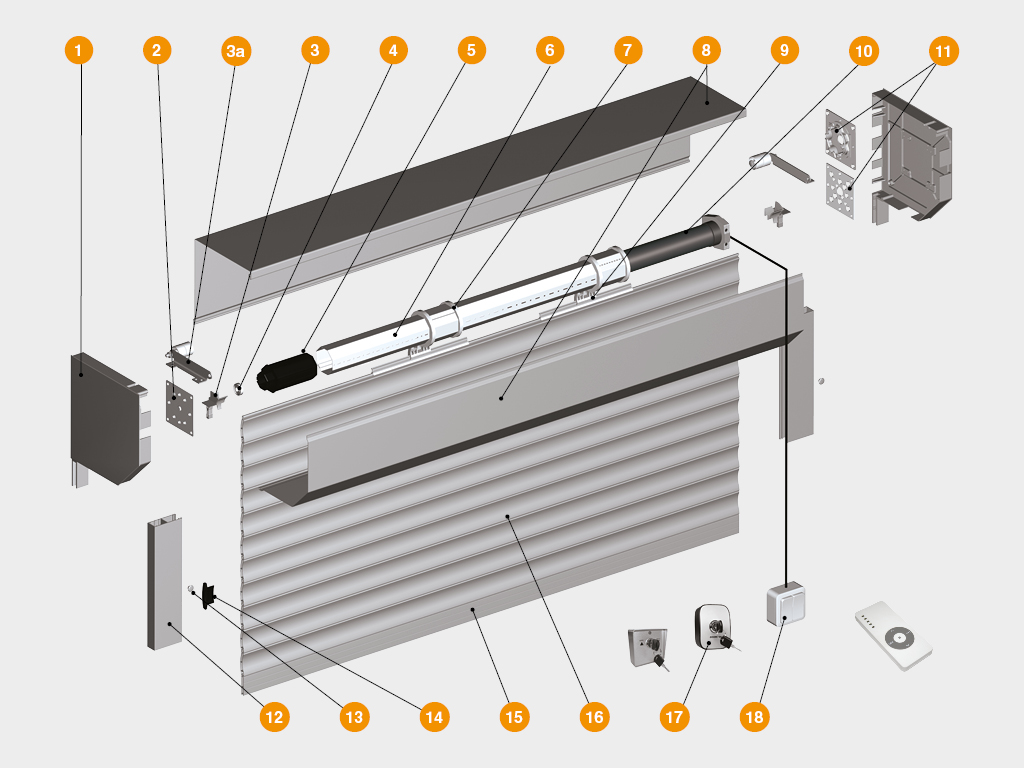

Budowa

  1. Pokrywa boczna RK250S, RK300, RSK300, RK375
  2. Podparcie łożyska BS100, BS42
  3. Prowadnica rolkowa RU77 (RV77)
  4. Łożysko BR28, BR42
  5. Kapsuła uniwersalna KP60, KPU60, KPU70, KPU70S, KPU102
  6. Oś ośmiokątna RV60, RV70, RV102
  7. Pierścień mocujący RD60, RD70
  8. Skrzynia ochronna RB250, RB300, RB375
  9. Automatyczna blokada RB4
  10. Napęd elektryczny vnevalny
  11. Płyta montażowa do napędu BU100K
  12. Profil prowadzący RG83MS, RG90E, RG90MS, RG100
  13. Korek PB14
  14. Blokada boczna SL77
  15. Profil terminala RA77EM, RA77KN, RA70E
  16. Profil (tkanina) RH77M
  17. Przełącz za pomocą klucza SWM, SWK
  18. Przełącznik kluczykowy SWB, SWH
Bramy garażowe rolowane części składowe

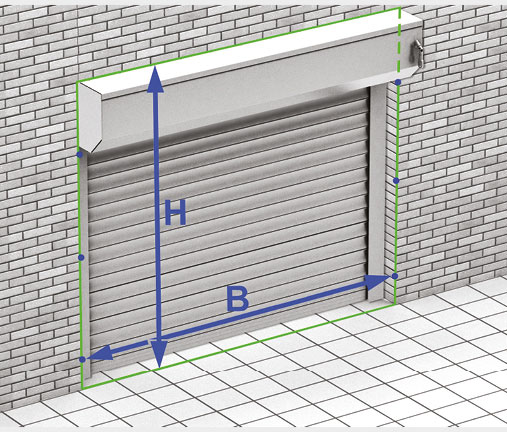

Wymiary otworu

Parametr Wskaźnik
Wysokość otwarcia, mm od 2000 do 3500
Szerokość otwierania, mm od 2000 do 3900
Maksymalna powierzchnia, m² 14
Nadproże, mm od 300 (montaż natynkowy)
Węgarki, mm od 83 (montaż natynkowy)

Tabela rozmiarów

Wysokość, mm
3500
3400
3300
3200
3100
3000
2900
2800
2700
2600
2500
2400
2300
2200
2100
2000
2000 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900
Szerokość, mm

Przygotowanie obiektu budowlanego

Montaż natynkowy

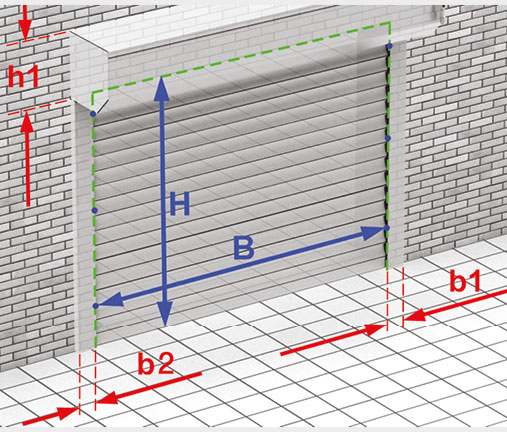

Natynkowy montaż bramy rolowanej aluminiowej
Montaż wbudowany
Wbudowany montaż bramy rolowanej aluminiowej

Sposoby instalacji

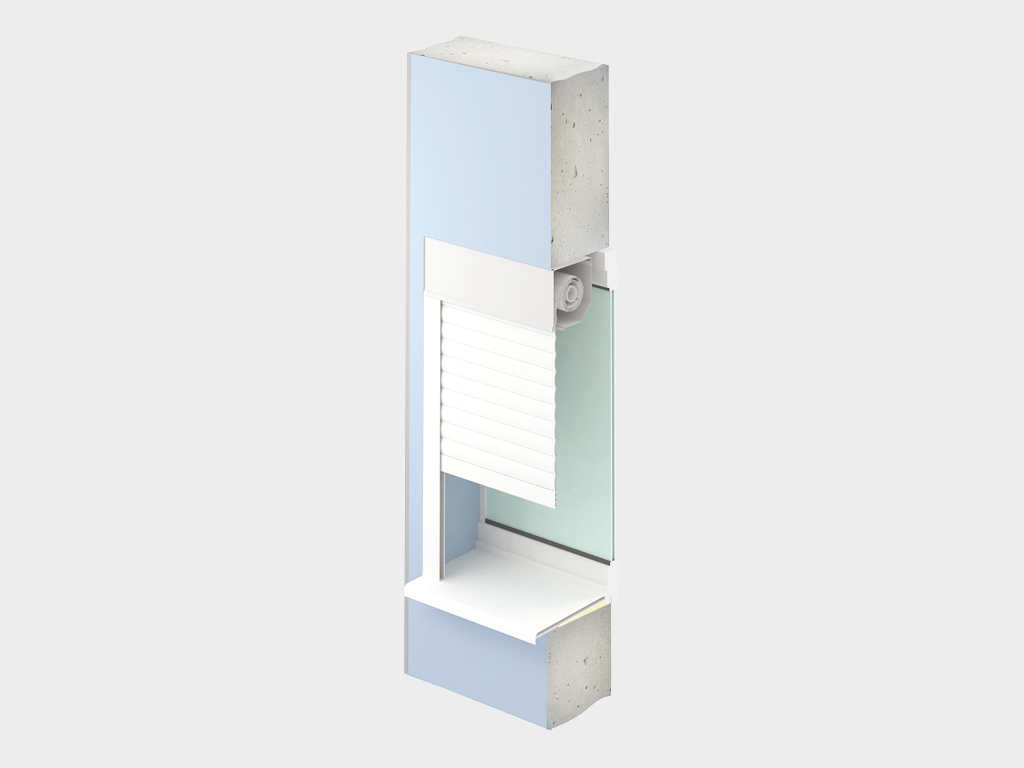

Montaż wbudowany z skrzynką do wewnątrz

Montaż wbudowany z skrzynką do wewnątrz

Wbudowana instalacja, skrzynka do wewnątrz. Konstrukcja jest zamontowana w otworze, a skrzynka wewnątrz, tak aby skrzydło bramy znalazło się na równi z otworem.

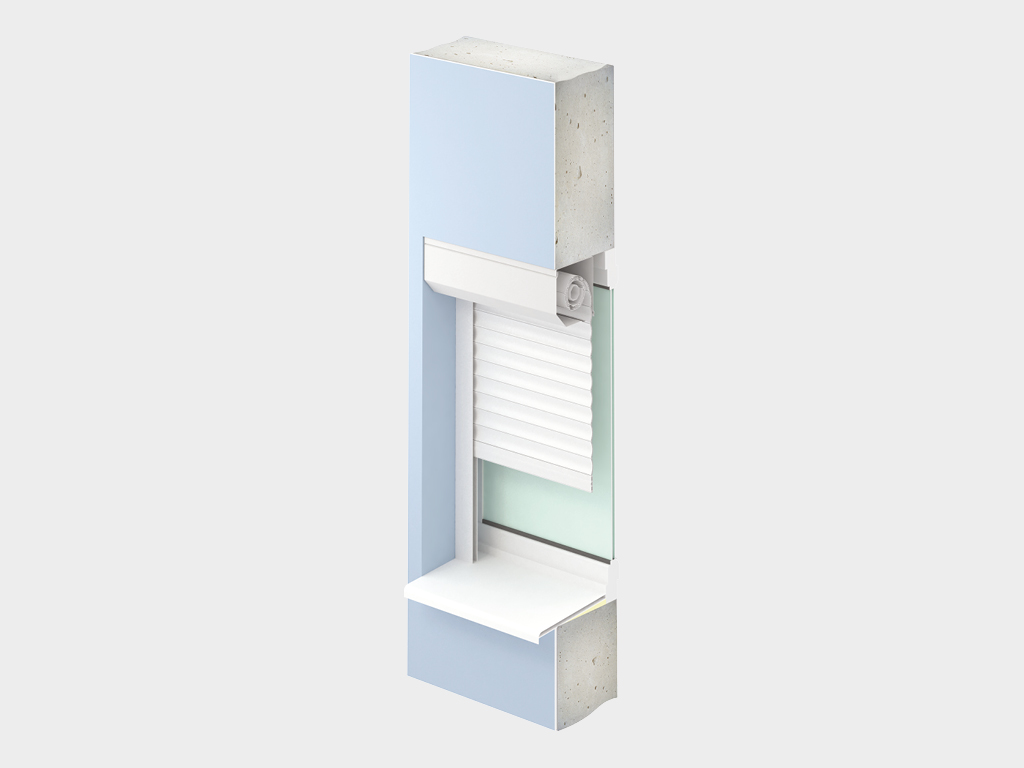

Montaż wbudowany ze skrzynką na zewnątrz

Montaż wbudowany ze skrzynką na zewnątrz

Wbudowana instalacja, skrzynka na zewnątrz. Wbudowana instalacja pozwala umieścić wszystkie elementy bramy rolowanej w świetle otworu. Przy zintegrowanej instalacji drzwi i okna powinny otwierać się w kierunku przeciwnym do instalacji skrzynki.

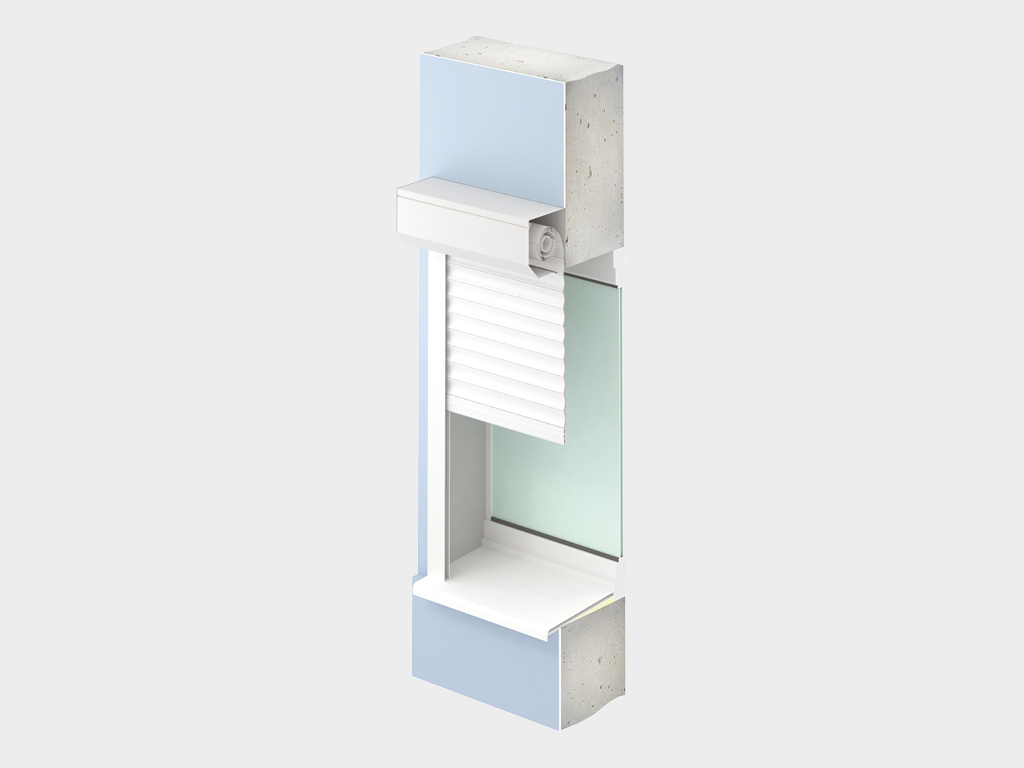

Montaż natynkowy na elewacji

Montaż natynkowy na elewacji

Montaż natynkowy. Montaż nad otworem jest najbardziej powszechny, nie wymaga pracochłonnego przygotowania stoków, co wiąże się z przygotowaniem niszy pod skrzynką. W przypadku typowego montażu bramy rolowanej, nad otworem zamontowany jest wózek rolkowy, a profile prowadzące po obu jego stronach. Zamknięte okiennice jednocześnie zamykają całkowicie otwór i prawie wyrównują się z powierzchnią ścian.

Podstawowe wyposażenie

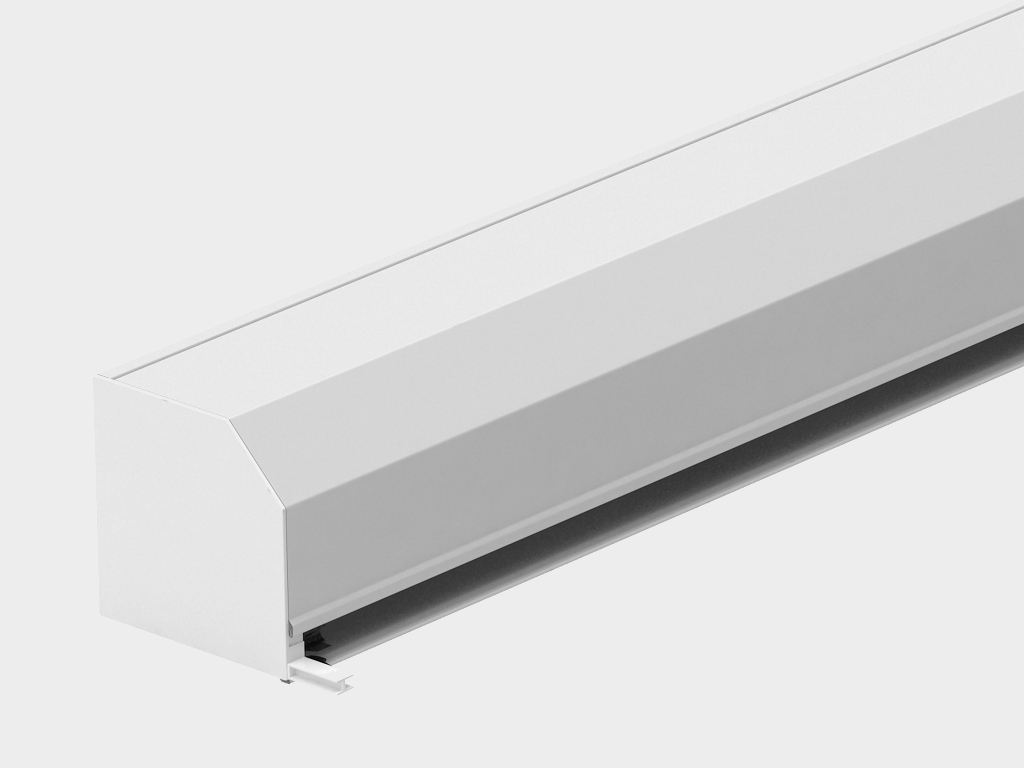

Skrzynka bramy rolowanej
Kompletna skrzynka
Jest to zmontowany pojemnik ochronny z bocznymi osłonami, wałem i kapsułkami, mechanizmem sterującym - ręcznym lub automatycznym.

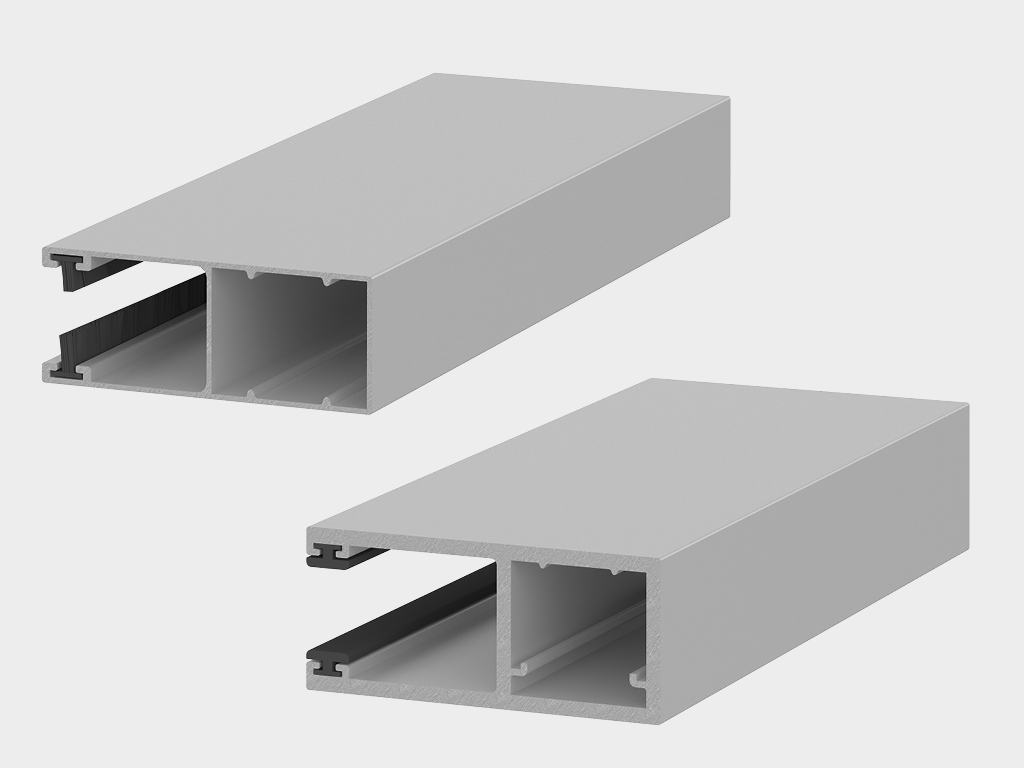

Zestaw aluminiowych prowadnic z uszczelką
Zestaw profili prowadzących z uszczelką
Szeroki wybór standardowych i wzmocnionych prowadnic pozwala wybrać profile do rolet instalowanych na otworach dowolnej wielkości, uwzględniając obciążenia wiatrem i wymagania dotyczące odporności na włamanie.

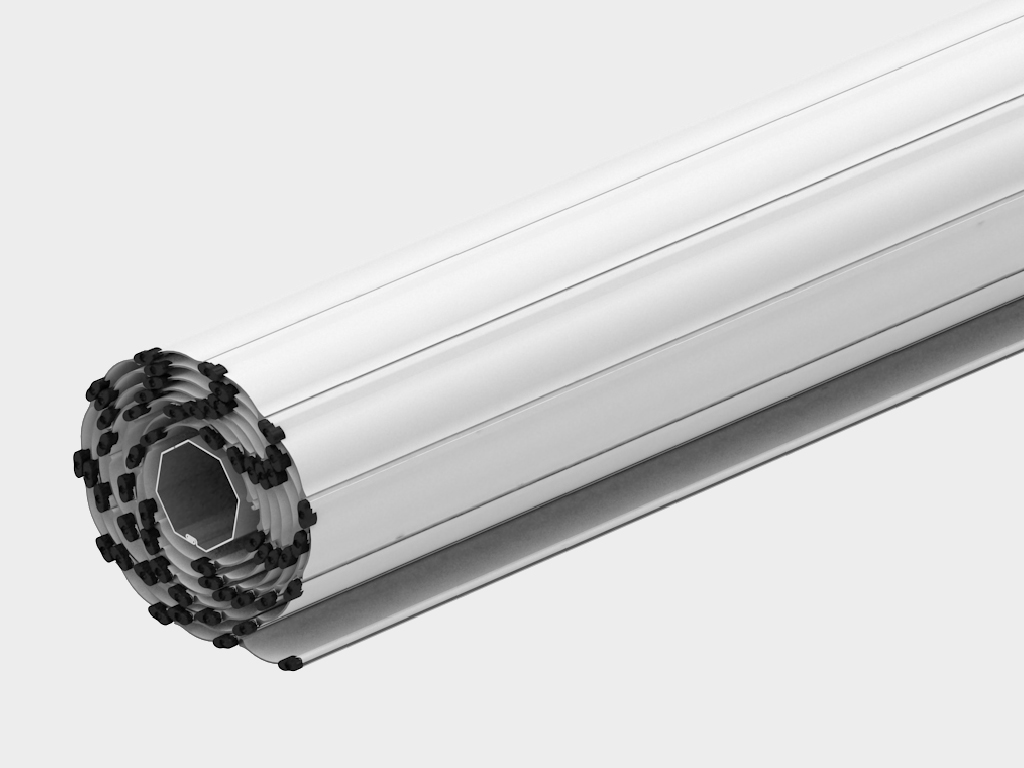

Skrzydło bramy rolowanej z profili aluminiowych
Skrzydło bramy
Płótno wykonane z piankowego profilu z bocznymi zamkami, zapobiegającymi rozbieżnościom profilu.

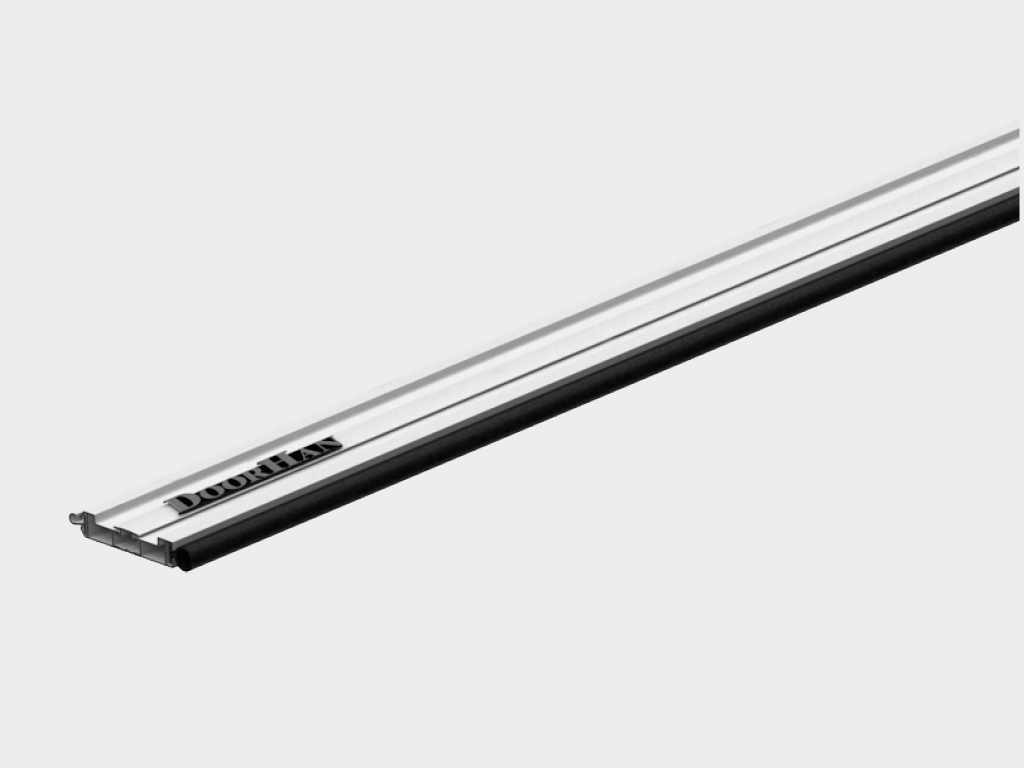

Profil dolny z uszczelką dla bram rolowanych
Profil dolny z uszczelką
Mechanizmy blokujące można zainstalować w profilu dolnym.

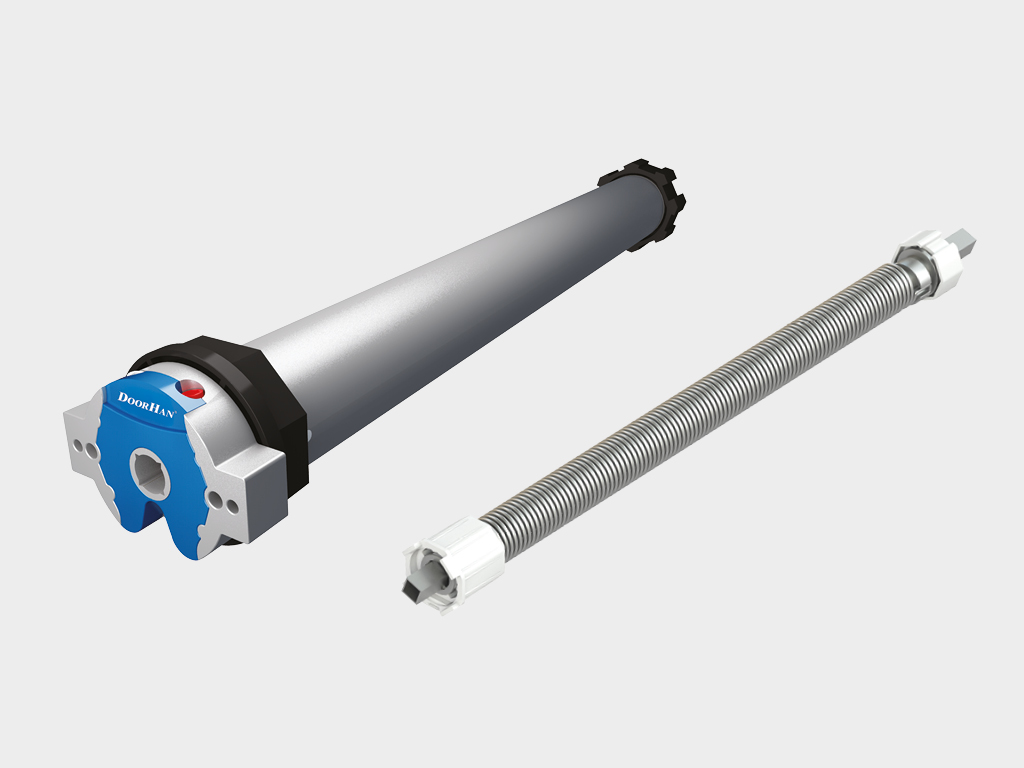

Napęd rurowy i sprężyna naciągowa dla bram rolowanych
Ręczny lub automatyczny napęd elektryczny
Napęd rurowy lub sprężyna naciągowa
Kompletny zestaw dla bram rolowanych aluminiowych
Kompletny zestaw
Dla bram rolowanych aluminiowych.

Dodatkowe wyposażenie

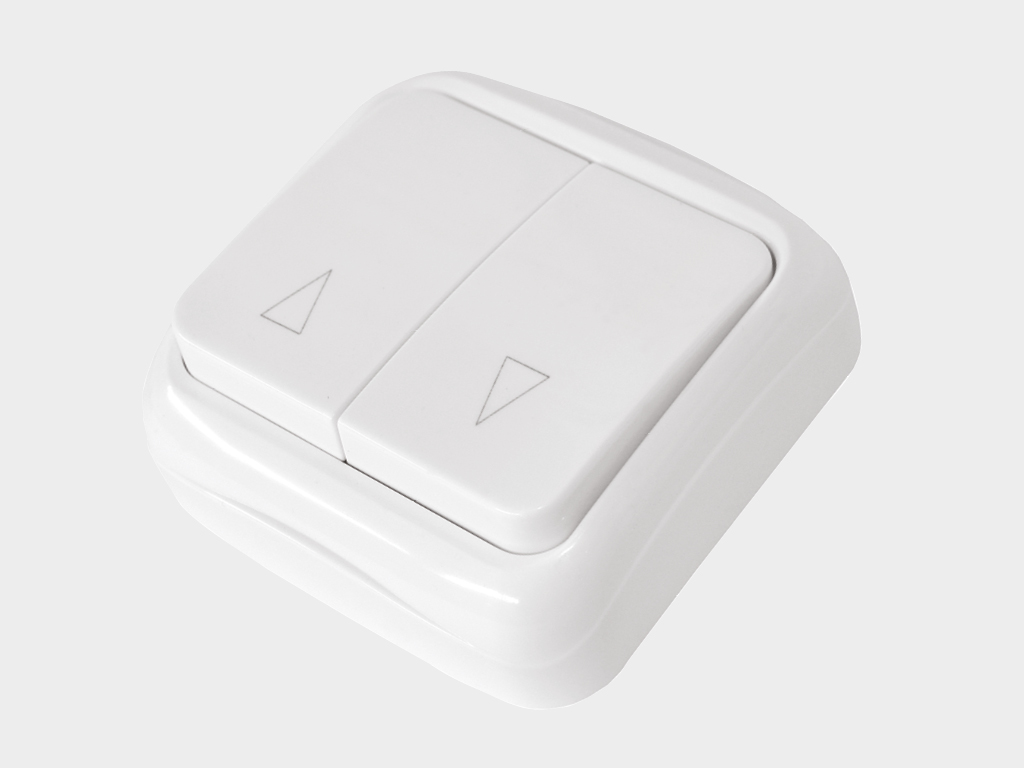

Przełącznik dzwonkowy SWB DoorHan
Przełącznik dzwonkowy SWB

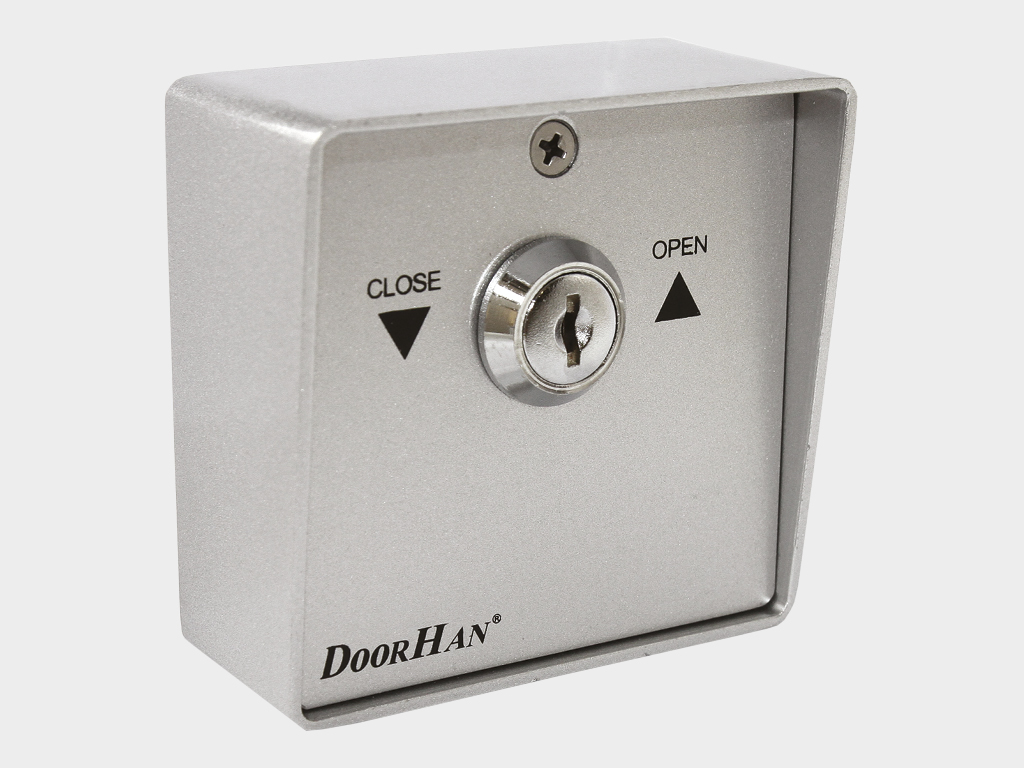

Przełącznik kluczykowy SWM DoorHan
Przełącznik kluczykowy SWM

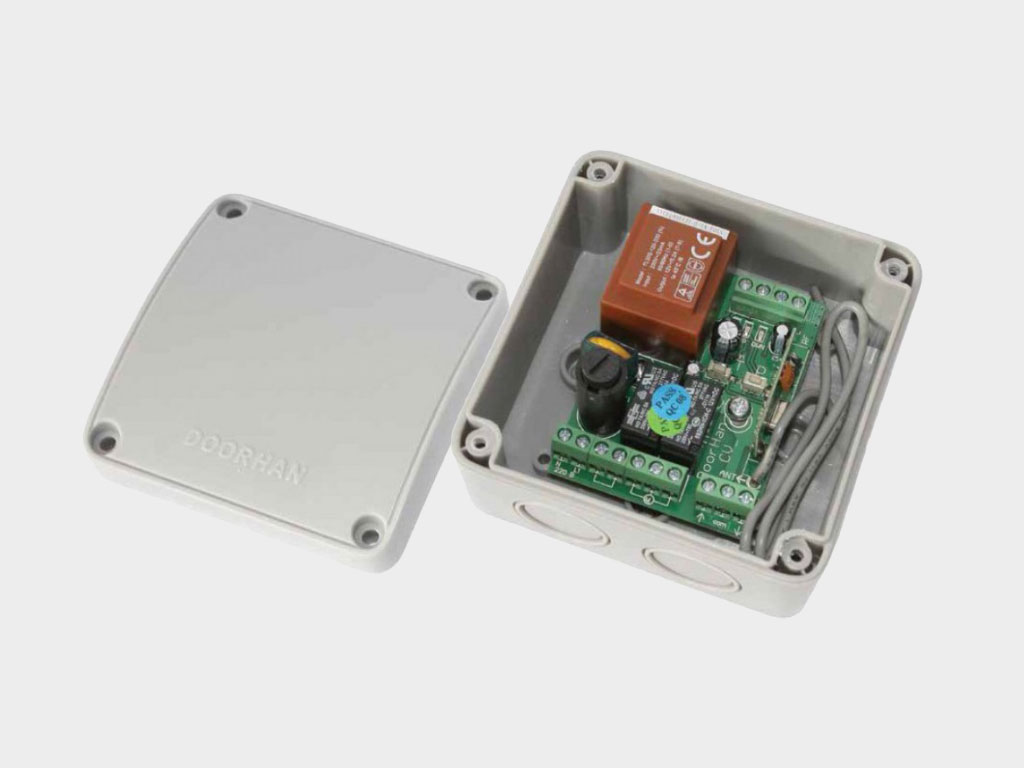

Sterownik CV01 DoorHan
Sterownik CV01
Do zdalnego sterowania grupą bram rolowanych

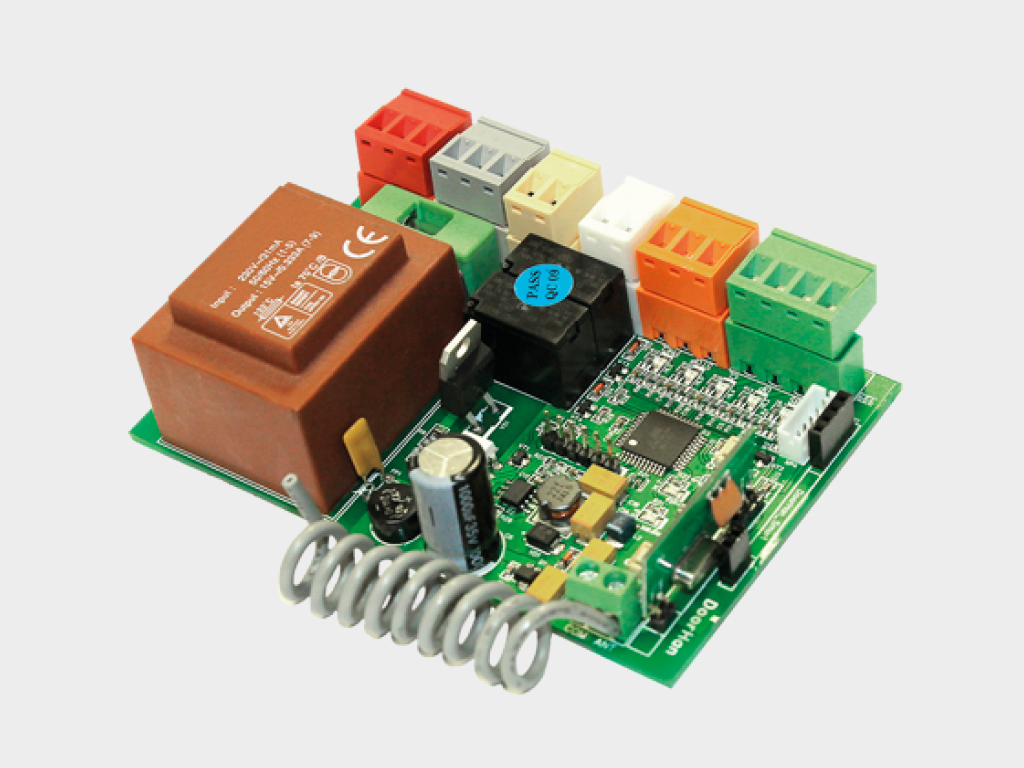

Sterownik SmartRoll DoorHan
Sterownik SmartRoll
Do zdalnego sterowania roletami we wnętrzu za pomocą DoorHan.

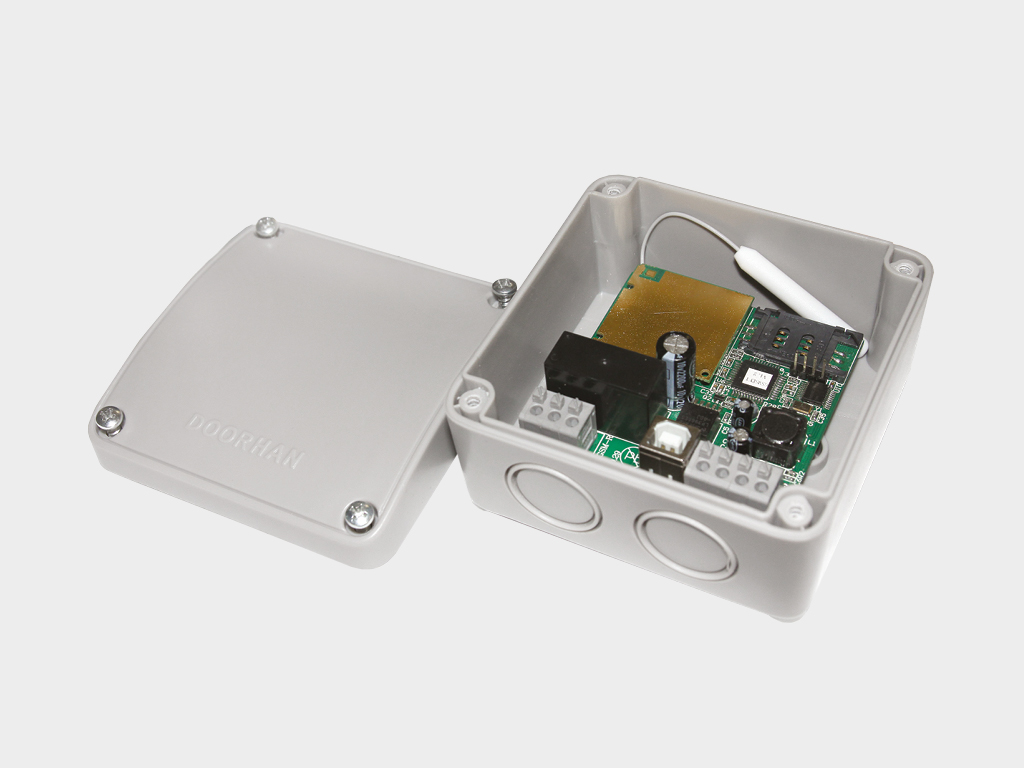

Moduł GSM DoorHan
Moduł GSM
Do odbioru sygnału z telefonu komórkowego i przesłania polecenia sterującego do uruchomienia napędu elektrycznego.

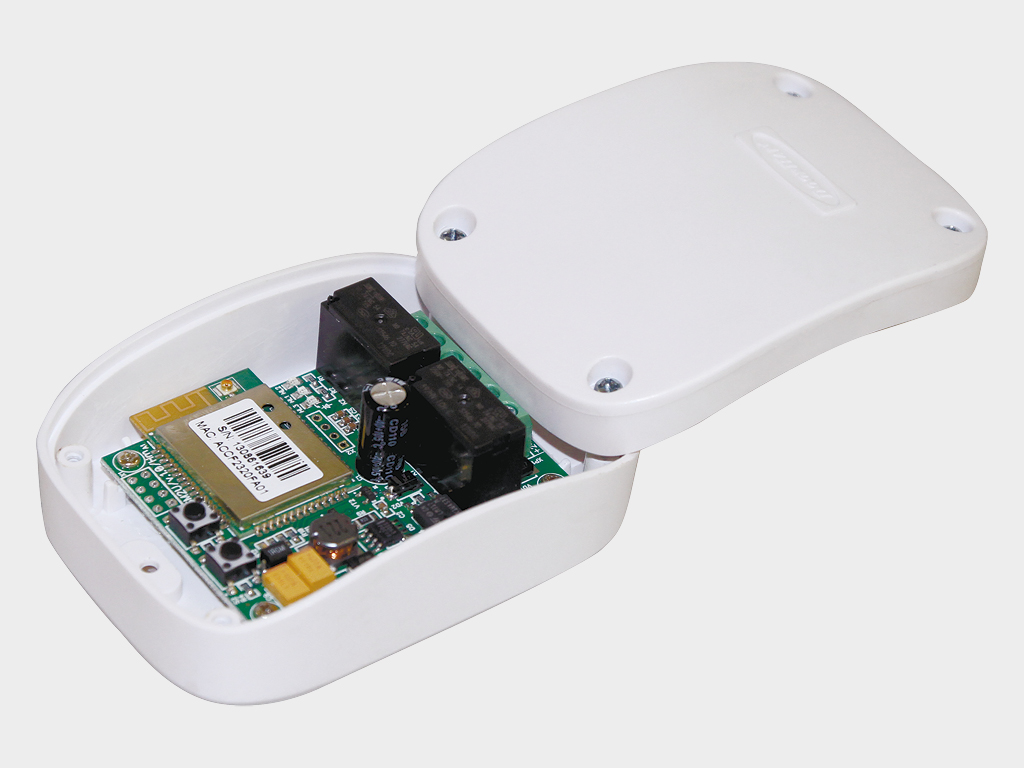

Moduł WiFi DoorHan
Moduł WiFi
Do sterowania bezprzewodowego (generowanie sygnału sterującego, NO) przez napędy elektryczne

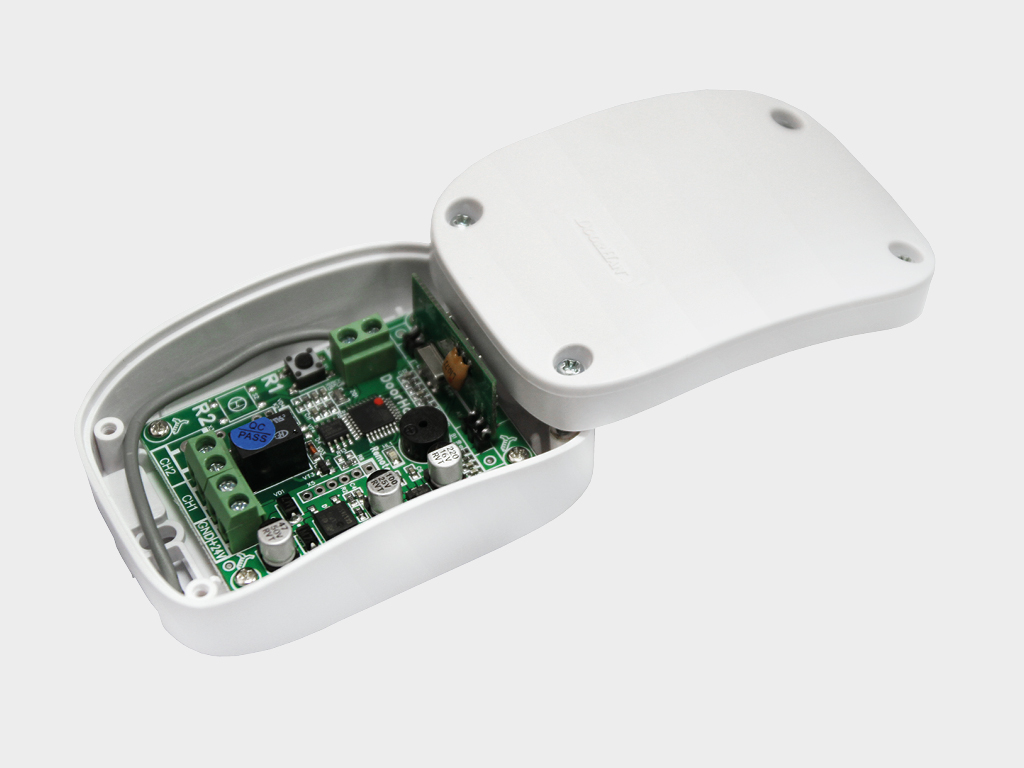

Zewnętrzny odbiornik radiowy DHRE-1 DoorHan
Radioodbiornik DHRE-1
Zewnętrzny odbiornik radiowy DHRE-1 do sterowania automatyzacją innych producentów za pomocą pilota zdalnego sterowania DoorHan

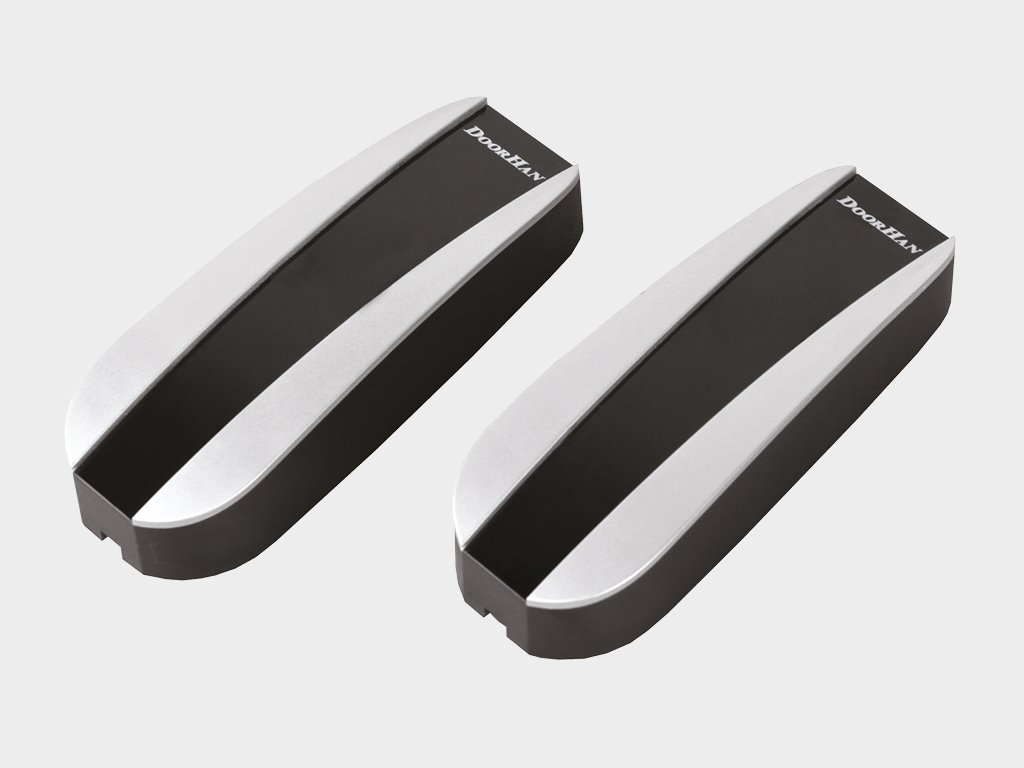

Fotokomórki przewodowe Photocell-N
Fotokomórki Photocell-N
Składające się z nadajnika podczerwieni i odbiornika

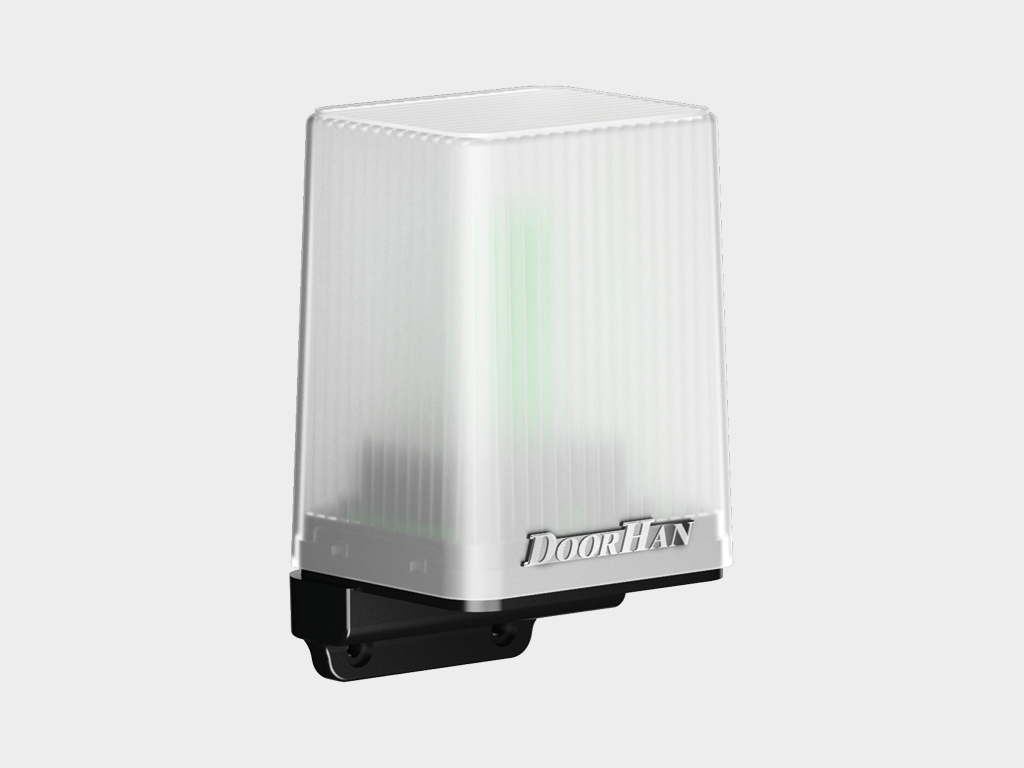

Lampa sygnalizacyjna LED DoorHan
Lampa sygnalizacyjna Lamp-PRO
Lampka sygnalizacyjna LED z anteną

Specyfikacja techniczna

Parametr Znaczenie Uwaga:
RH77M
Materiał aluminium, pianka
Ciężar profilu, kg / (p / m) 0,37
Ciężar profilu, kg / m² 4.8
Liczba blaszek na 1 m wysokości ostrza, szt. 13
Maks. Szerokość strony, m 5200
Maksymalna powierzchnia, m² 18

Warunki eksploatacji produktu

Prawidłowo zainstalowane i konserwowane bramy przemysłowe rolowane zapewniają niezawodność i trwałość pracy. Aby przedłużyć żywotność bram rolowanych, postępuj zgodnie z tymi instrukcjami.

  1. Montaż przemysłowej bramy rolowanej powinien być przeprowadzony przez wykwalifikowanych specjalistów przeszkolonych w GC DoorHan.

  2. Instalacja produktu musi odbywać się ściśle zgodnie z instrukcją montażu bramy rolowanej i dokumentacją techniczną DoorHan.

  3. Żaluzje muszą otwierać się płynnie, bez szarpnięć.

  4. Do podnoszenia i opuszczania konstrukcji konieczne jest stosowanie wyłącznie sterowania przeznaczonego do tego celu.

  5. Nie wywieraj więcej niż 100 N siły, aby otworzyć bramę rolowaną.

  6. Nie zaleca się częściowego podnoszenia lub bramy przemysłowej roletowej, szczególnie w przypadku większych konstrukcji (ponad 3 000 x 2 000 mm).

  7. W przypadku zastosowania blokady mechanicznej lub bramy w konstrukcji zabronione jest podnoszenie ostrza przy zamkniętym zamku.

  8. W przypadku napędu Cardana, podczas obracania, kierowca powinien być utrzymywany pod kątem 45 °. Zgodnie z normą EN 12453 lub 12604 390 N. dopuszczalna siła ręczna w przypadku dużych bram, awaryjny napęd ręczny (pętla kardanowe) nadaje się tylko do zamknięcia.

  9. Podczas korzystania z automatycznego napędu postępuj zgodnie z instrukcjami dołączonymi do napędu.

  10. Nie pozwalaj dzieciom na sterowanie bramą rolowaną (przyciskami, konsolami).

  11. Upewnij się, że podczas otwierania lub zamykania  w pobliżubramy rolowanej nie znajdują się ludzie.

  12. Zabronione jest pozostawanie pod konstrukcją podczas jej pracy, ponieważ może to prowadzić do obrażeń.

  13. Nie wystawiać bramy rolowanej na uderzenia i nie ingerować w ich swobodne otwieranie i zamykanie.

  14. Upewnij się, że nie ma obcych ciał w otworze podczas przesuwania bramy rolowanej, ponieważ może to spowodować uszkodzenie konstrukcji.

  15. Nie należy instalować dodatkowego sprzętu i akcesoriów, a także produkować własne wymiany lub regulacji części, bez konsultacji z producentem

  16. W okresie zimowym, w przypadku części zlodowacenia struktury lub skrzydła bramy rolowanej przed podnoszeniem i opuszczaniem ostrza pre-konieczności wykorzystywania konstrukcję internetowej na drodze do całkowitego wyzwolenia części struktury lodu, ze zwróceniem szczególnej uwagi na stan dna przyłączeniowej parapet listwy z produktem lub podłogi, ale także muszą być czyszczone.

  17. Regularna konserwacja bramy rolowanej jest konieczna przynajmniej raz w roku.

  18. Jeżeli bramy rolowane nie są używane zgodnie z ich przeznaczeniem lub projektami przekraczającymi wymiary zalecane przez producenta, producent nie ponosi odpowiedzialności za ich integralność i prawidłowe działanie.

  19. Diagnostyka i naprawa bram rolowanych powinna być wykonywana wyłącznie przez wykwalifikowanych specjalistów.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)

Dodatkowe informacje

Możliwe jest połączenie siatki z profilem kratownicowym RHE78G.

Opakowanie

Pakowanie w karton Charakterystyka opakowania

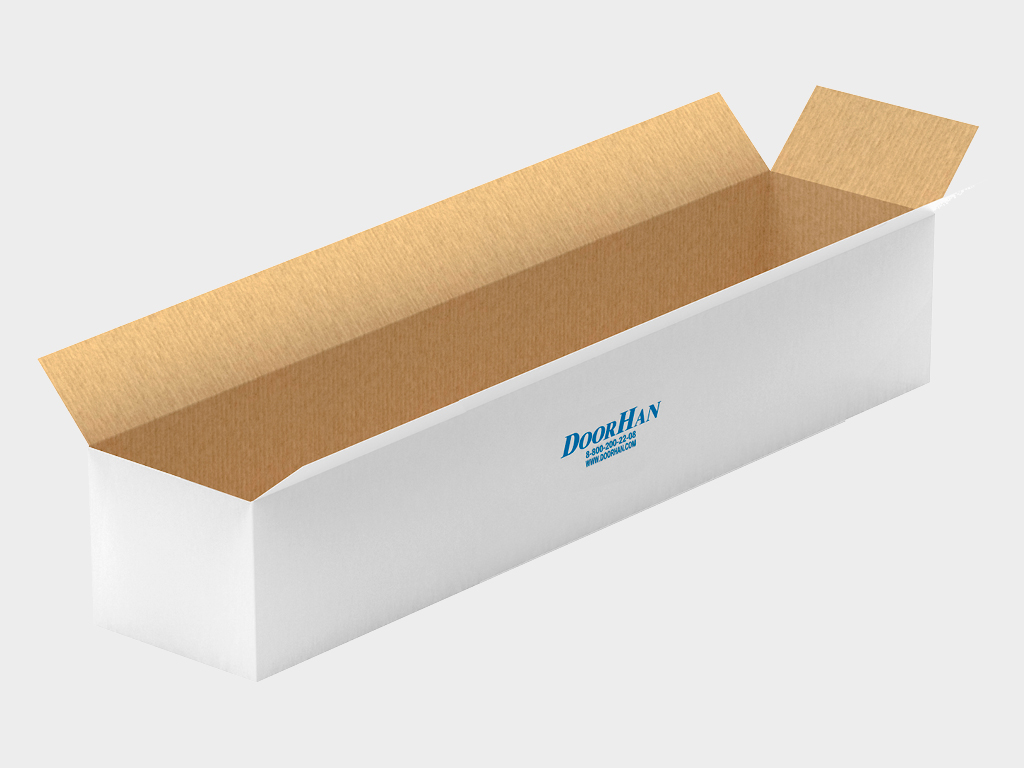

Opis Brama rolowana składa się z folii bąbelkowej i pięciowarstwowej białej tektury; Tkanina i pudełko są owinięte w folię bąbelkową, a następnie zapakowane w tekturę w celu utworzenia pudełka; Opakowanie tekturowe jest pokrywane folią stretch w 2 warstwach i mocowane taśmą samoprzylepną z logo firmy
Wysokość, mm od 250 do 375
Szerokość, mm od 250 do 375
Długość, mm od 1000 do 6 000
