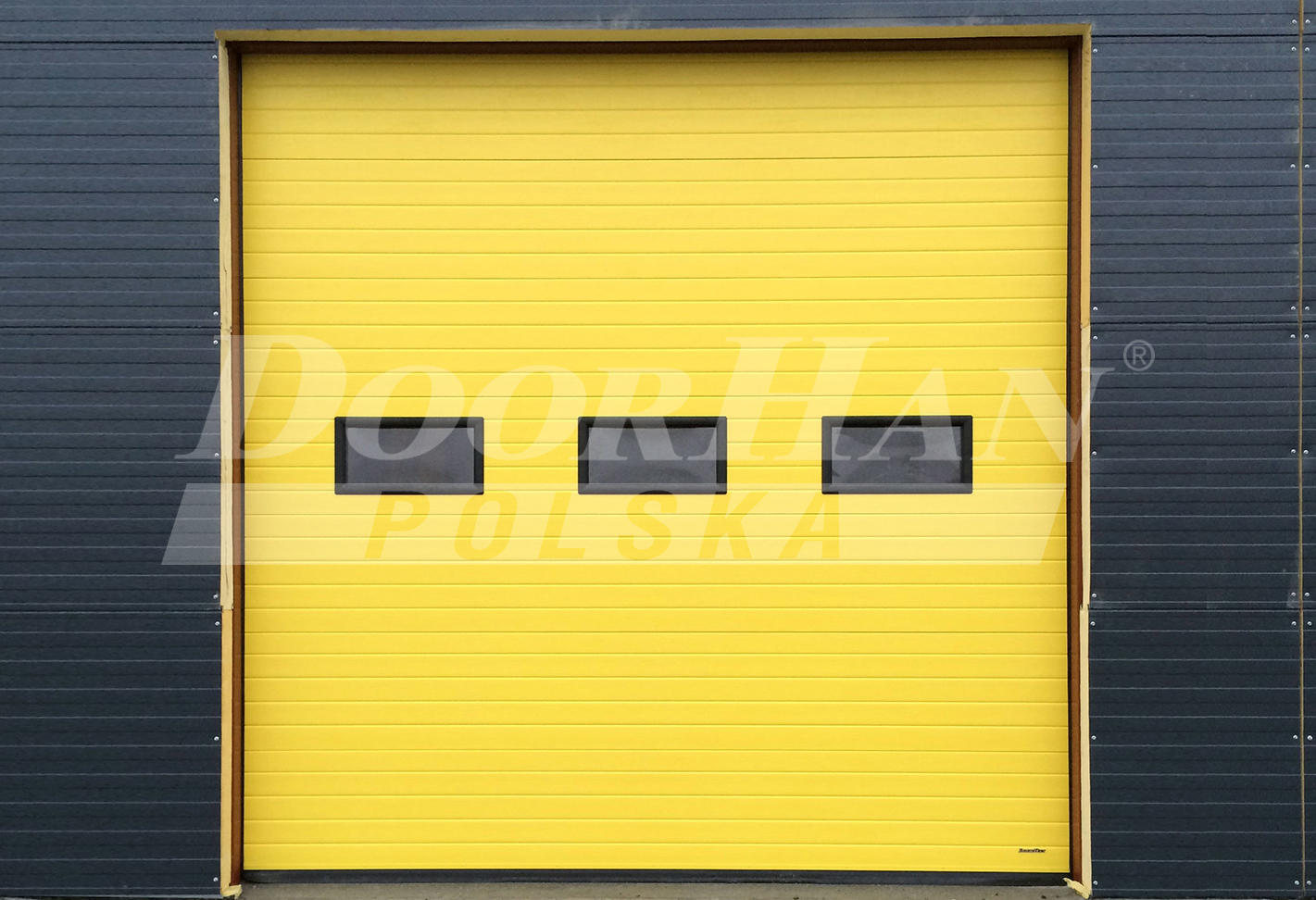

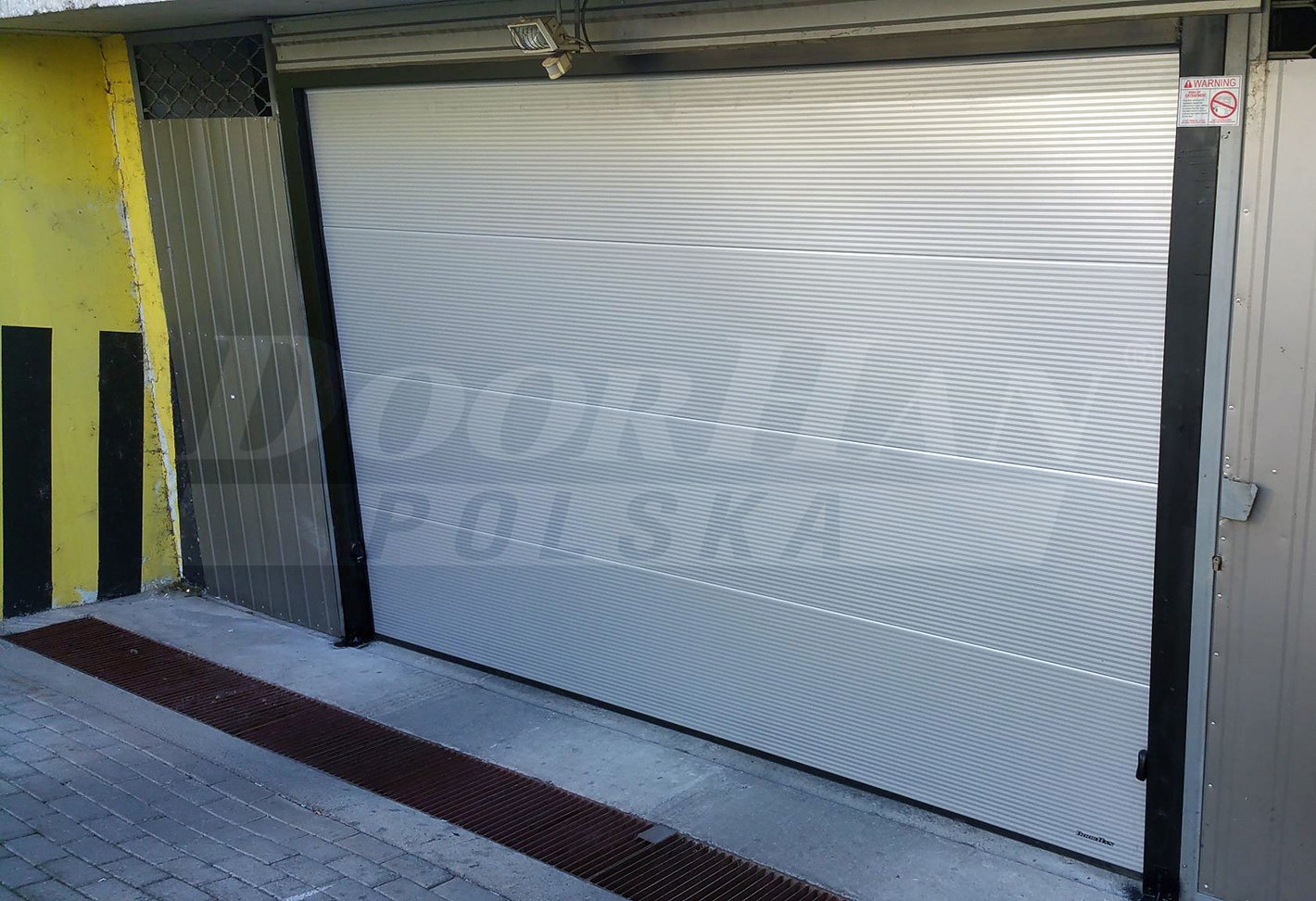

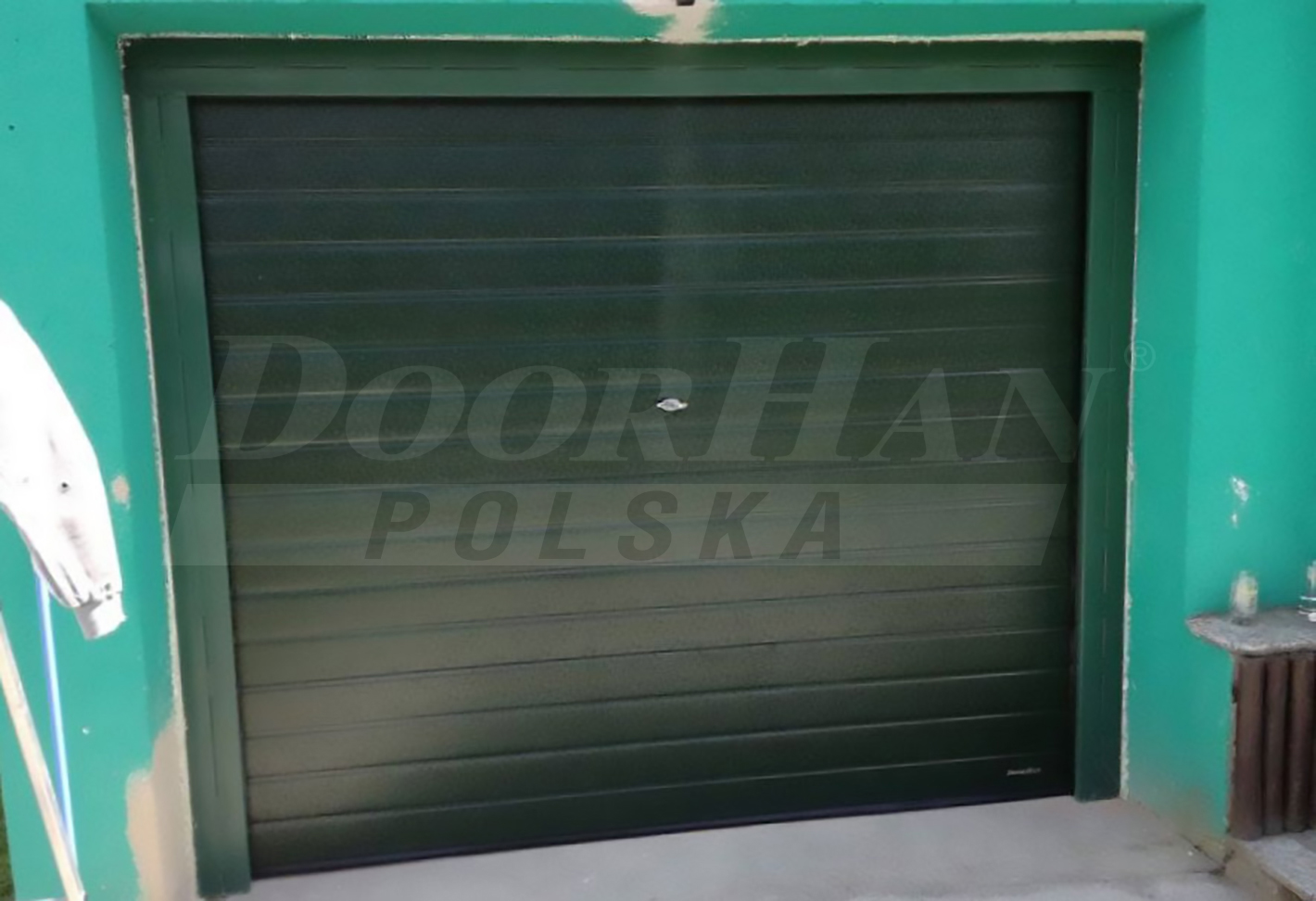

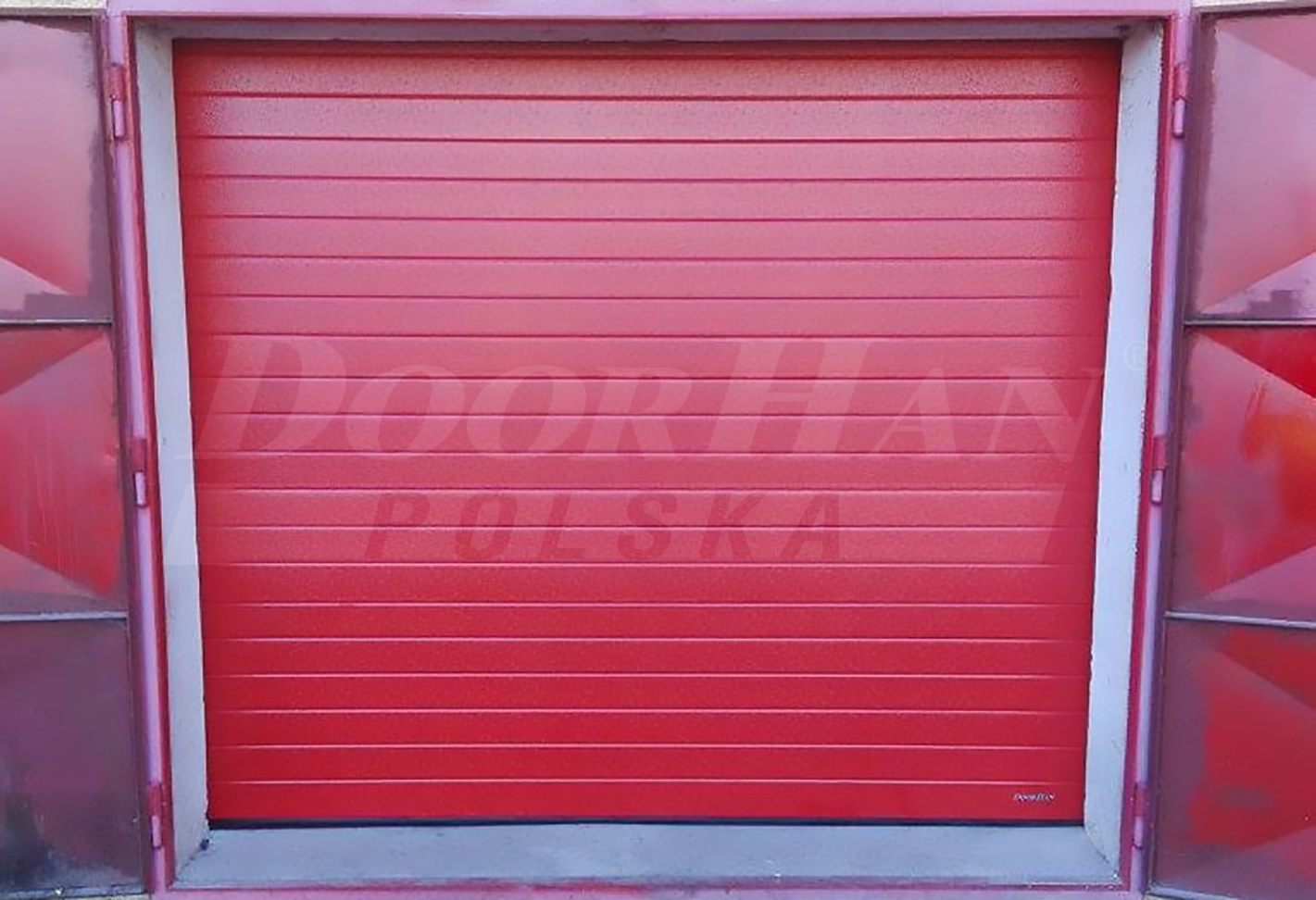

Brama przemysłowa segmentowa ISD01

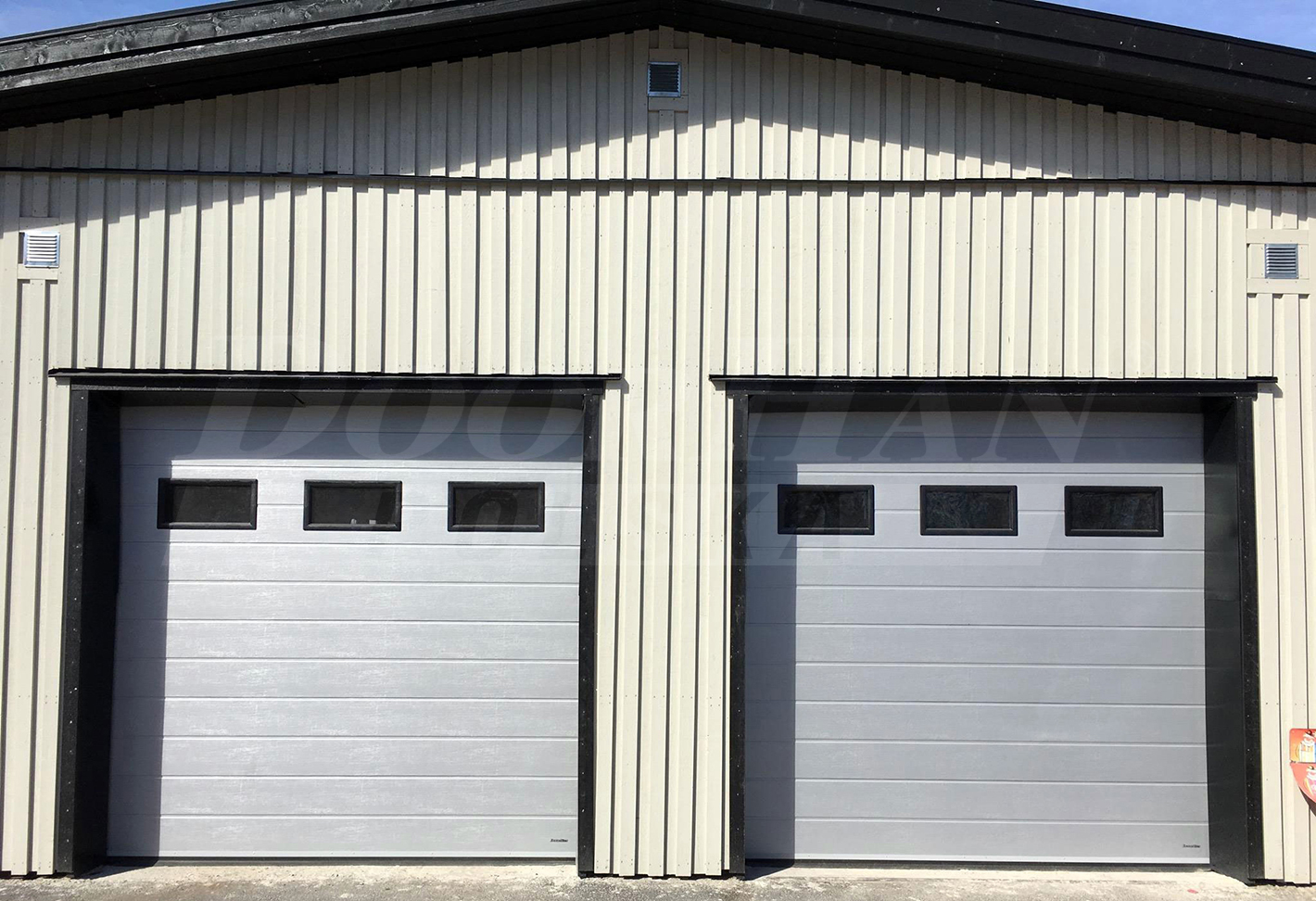

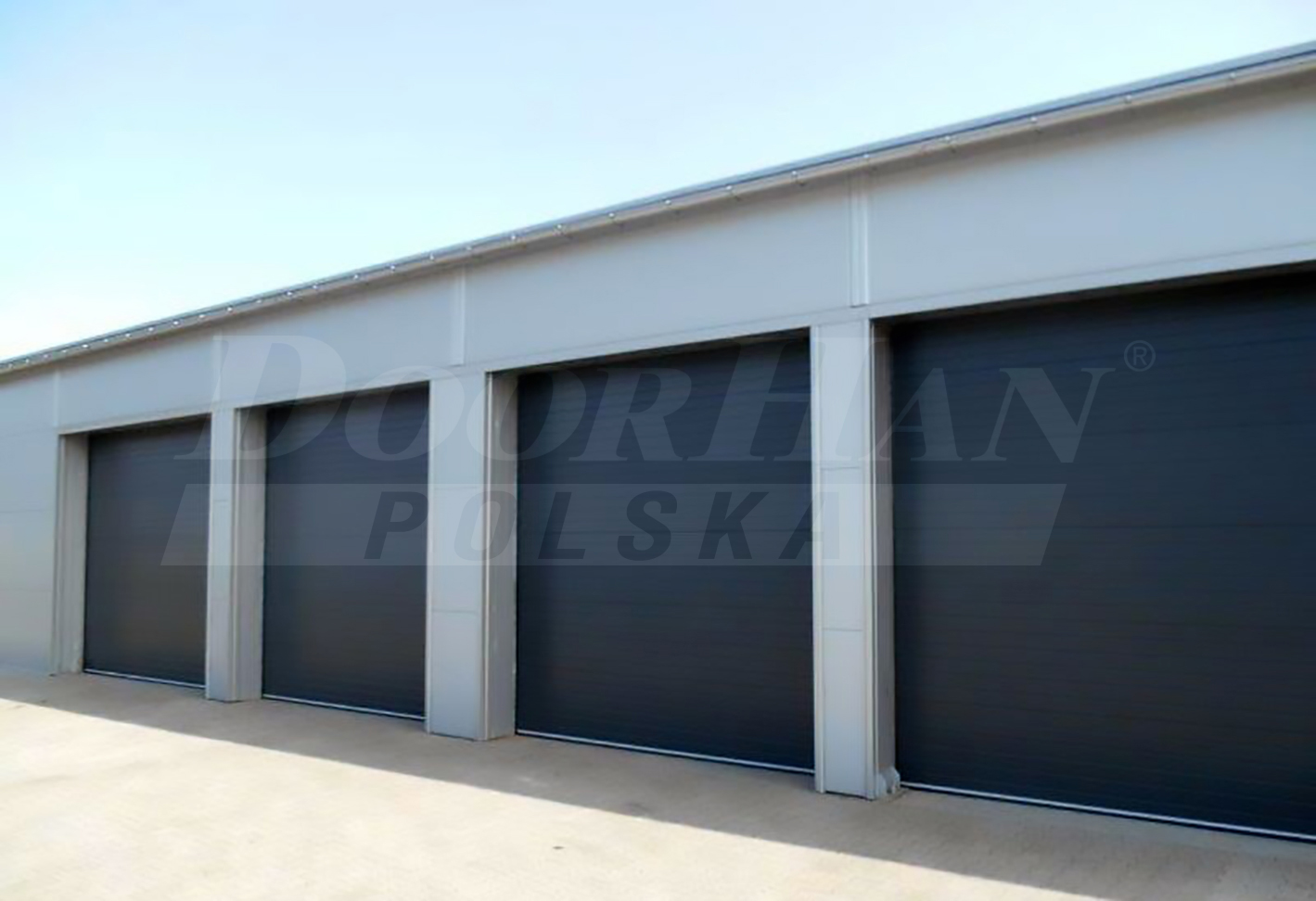

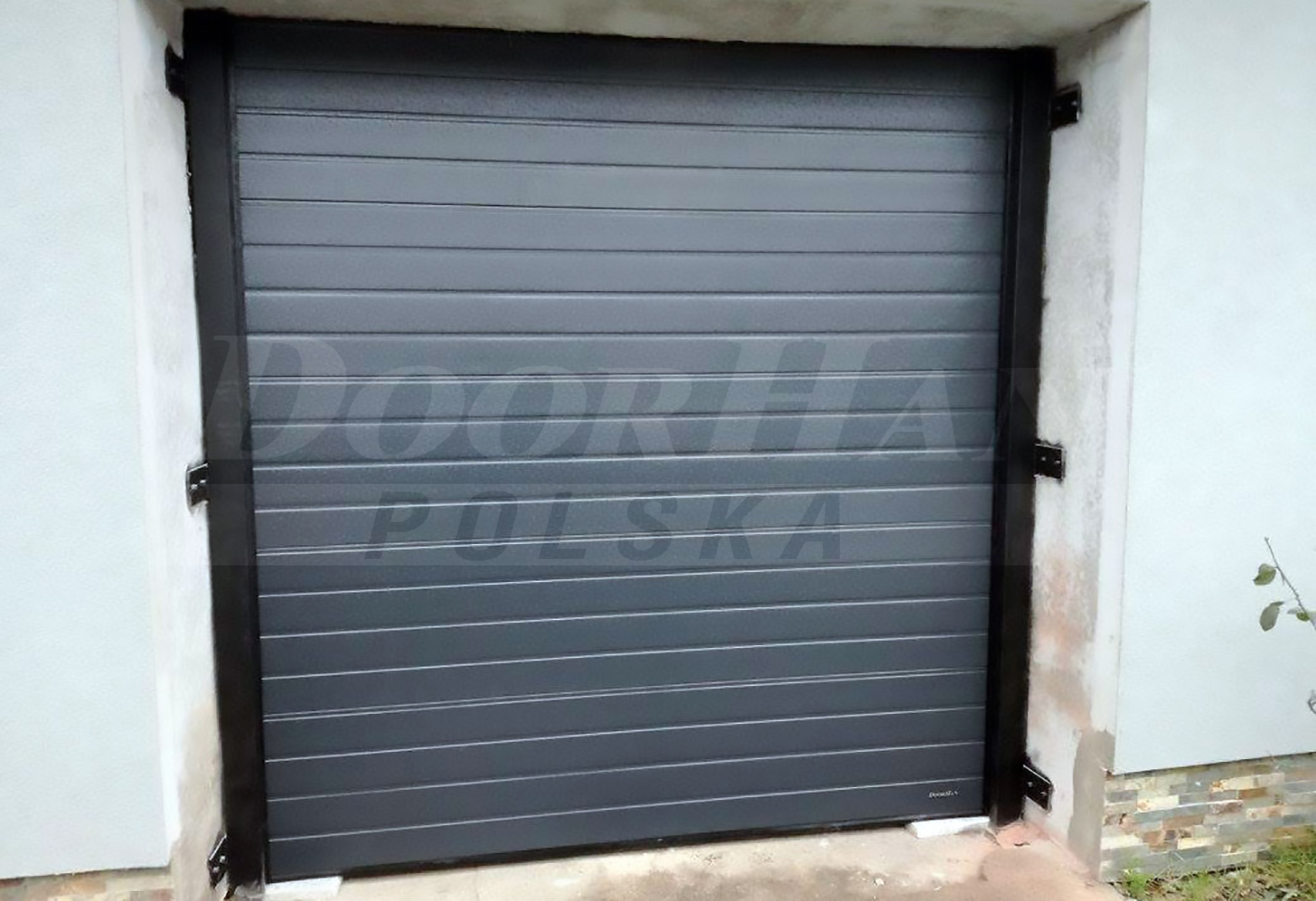

Bramy przemysłowe segmentowe serii ISD01 są instalowane na terenie otworów w budynkach przemysłowych, magazynach, sklepach, terminalach i innych obiektach przemysłowych, gdzie muszą spełnić znacznie bardziej rygorystyczne wymagania niż bramy garażowe. Ponieważ bramy przemysłowe segmentowe są eksploatowane z dużą intensywnością, aby zapewnić długotrwałą pracę bez uszkodzeń, mają zwiększoną wytrzymałość dzięki wzmocnionej konstrukcji. System uszczelnień stosowanych w bramie zapewnia wysoką izolację-zachowanie wymaganego trybu temperaturowego jest ważnym zadaniem praktycznie dla każdego obiektu przemysłowego. Aby przyciąć skrzydło drzwi, używany jest mechanizm zwrotny z systemem Quick Fix, który pozwala zminimalizować czas montażu.

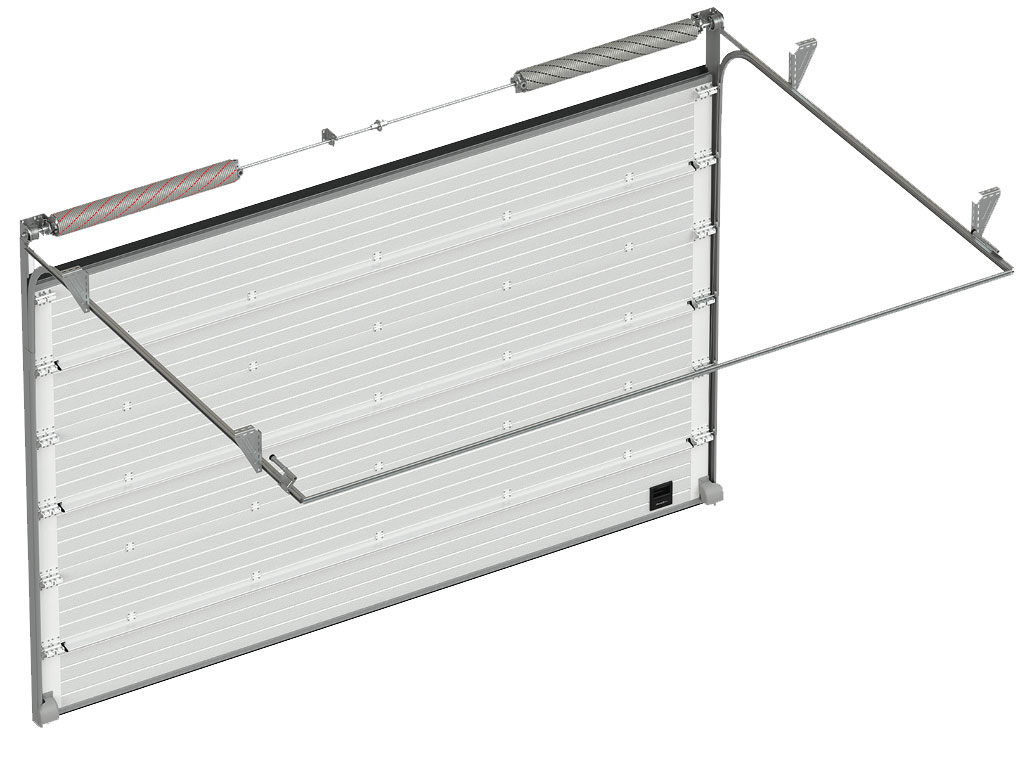

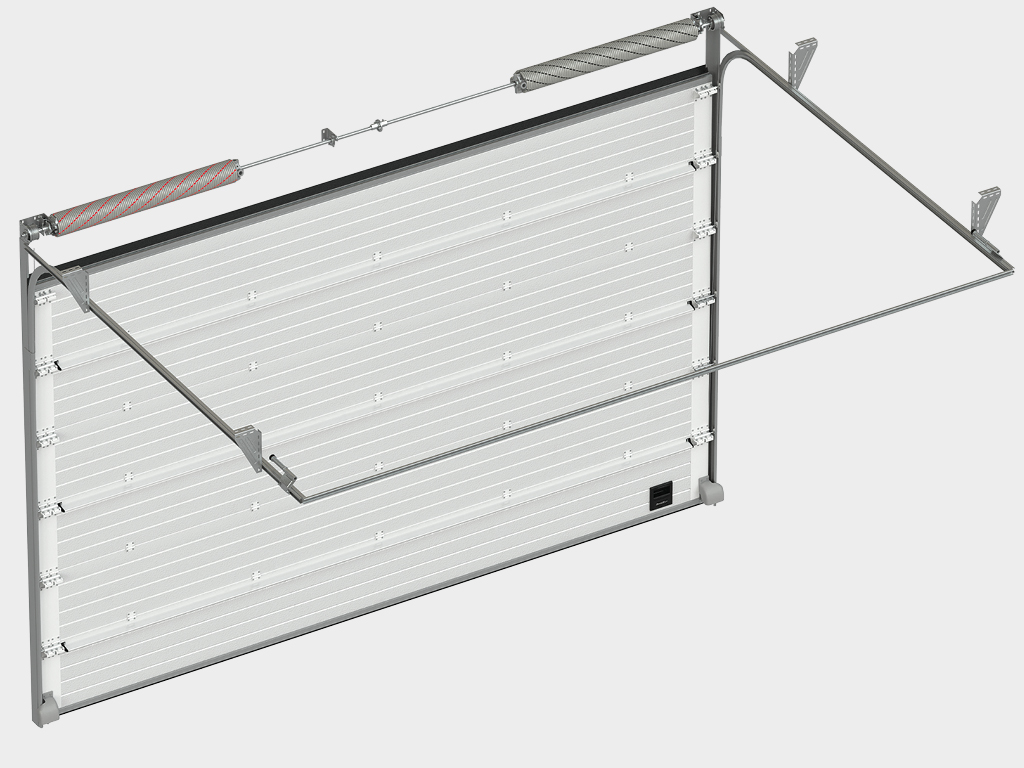

Wewnętrzna strona przemysłowej bramy segmentowej ISD01

Bramy przemysłowe segmentowe DoorHan – to idealne rozwiązanie dla biznesu i produkcji. Charakteryzują się one podwyższoną wytrzymałością na zużycie i mogą być stosowane do pomieszczeń o dowolnej konstrukcji. W celu zapewnienia właściwego ich działania bez jakichkolwiek usterek przez długi czas, przy wysokiej intensywności otwierania i zamykania, stosuje się specjalne technologie. W konstrukcji bram i prowadnic przewidziano specjalne elementy, które podnoszą ich niezawodność oraz odporność na zużycie. Firma DoorHan w swoich bramach realizuje najnowocześniejsze technologie, dzięki czemu posiadają one unikalne właściwości eksploatacyjne.

W bramach przemysłowych segmentowych DoorHan stosowany jest specjalny system uszczelnień, dzięki któremu zapewniona jest wysokoefektywna izolacja termiczna. Przemysłowe bramy segmentowe pozwalają na unikanie strat ciepła. Utrzymywanie odpowiednich warunków temperaturowych w przedsiębiorstwach jest bardzo istotne, szczególnie w okresach zimowych.

Obszary aplikacji

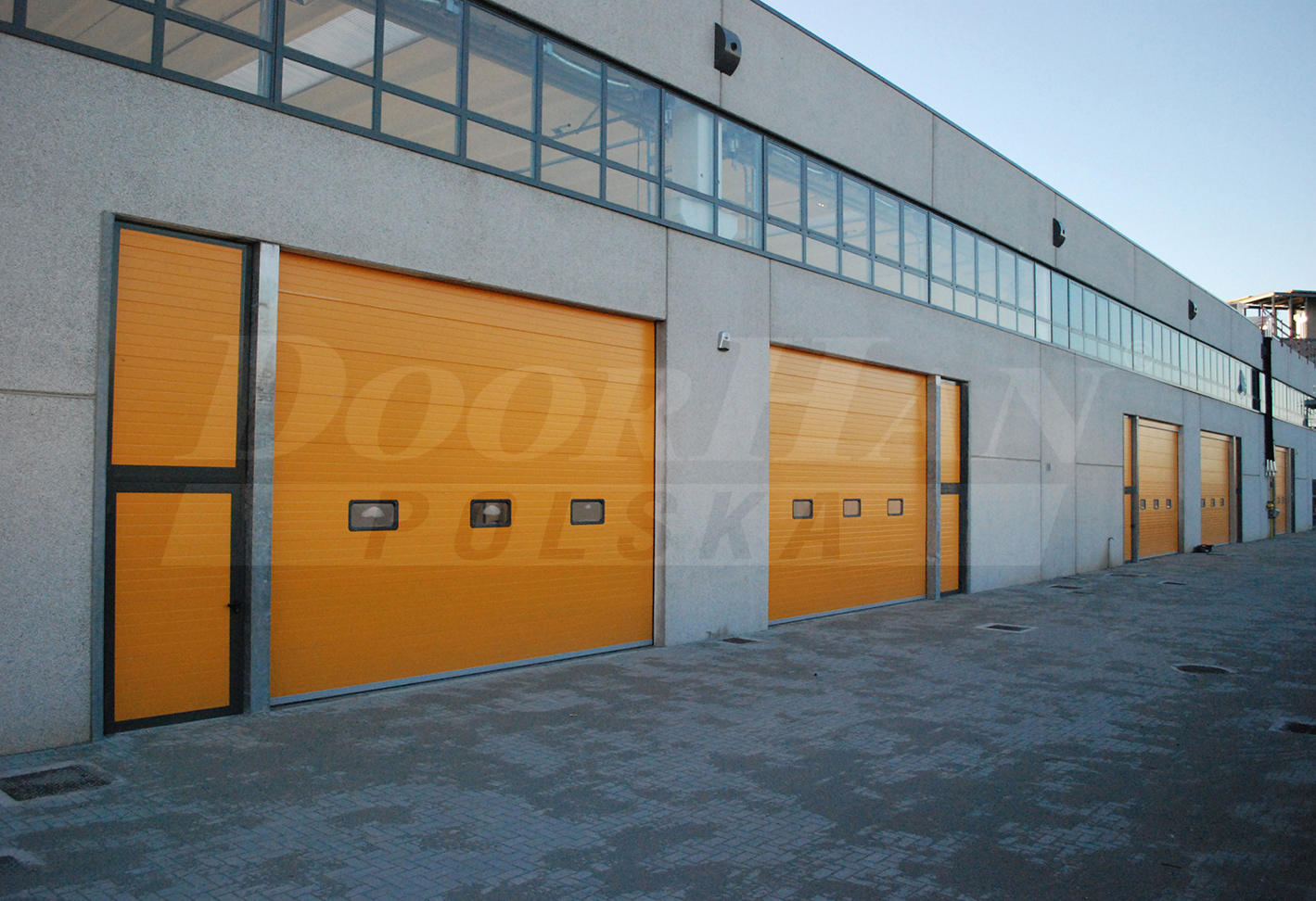

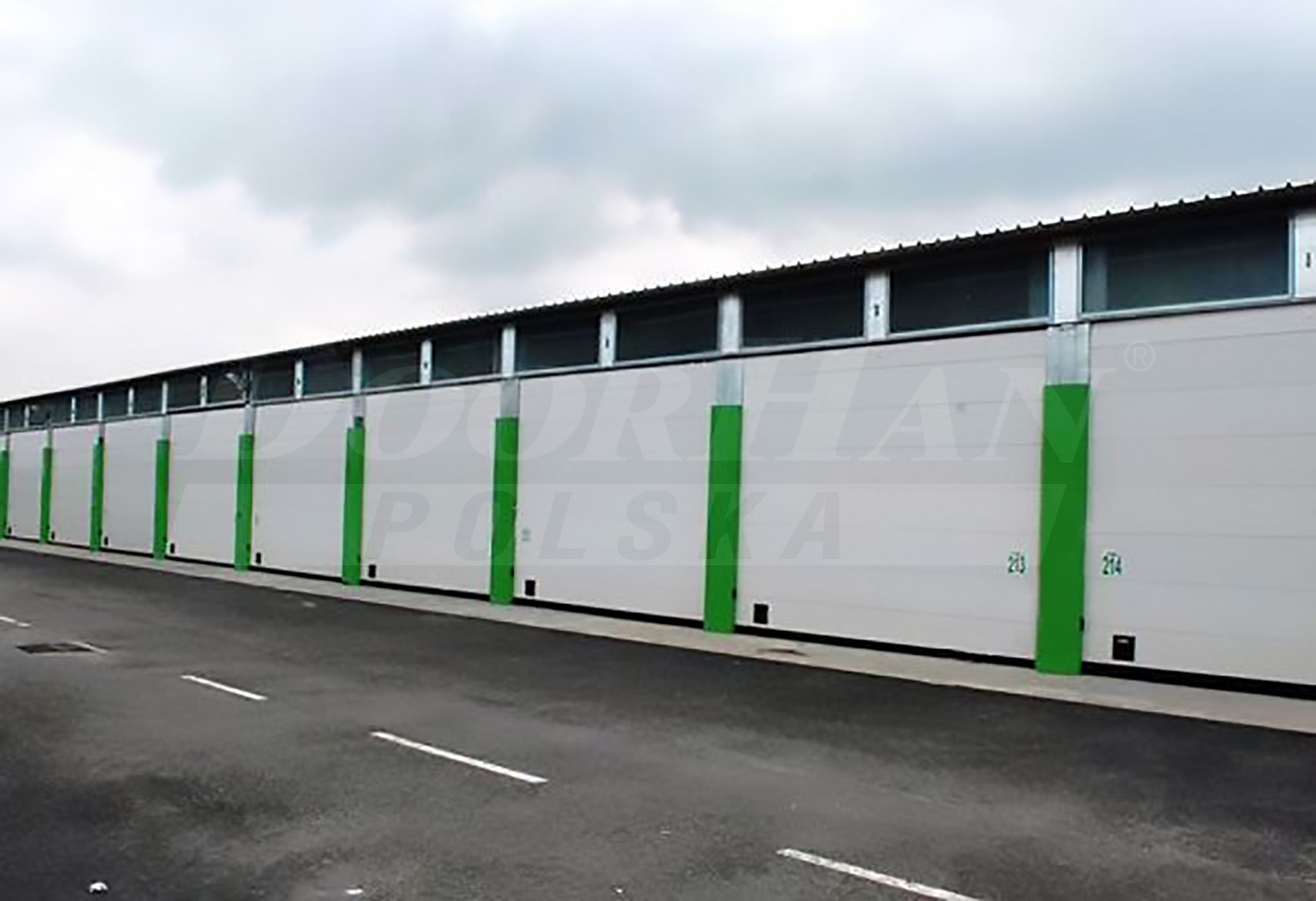

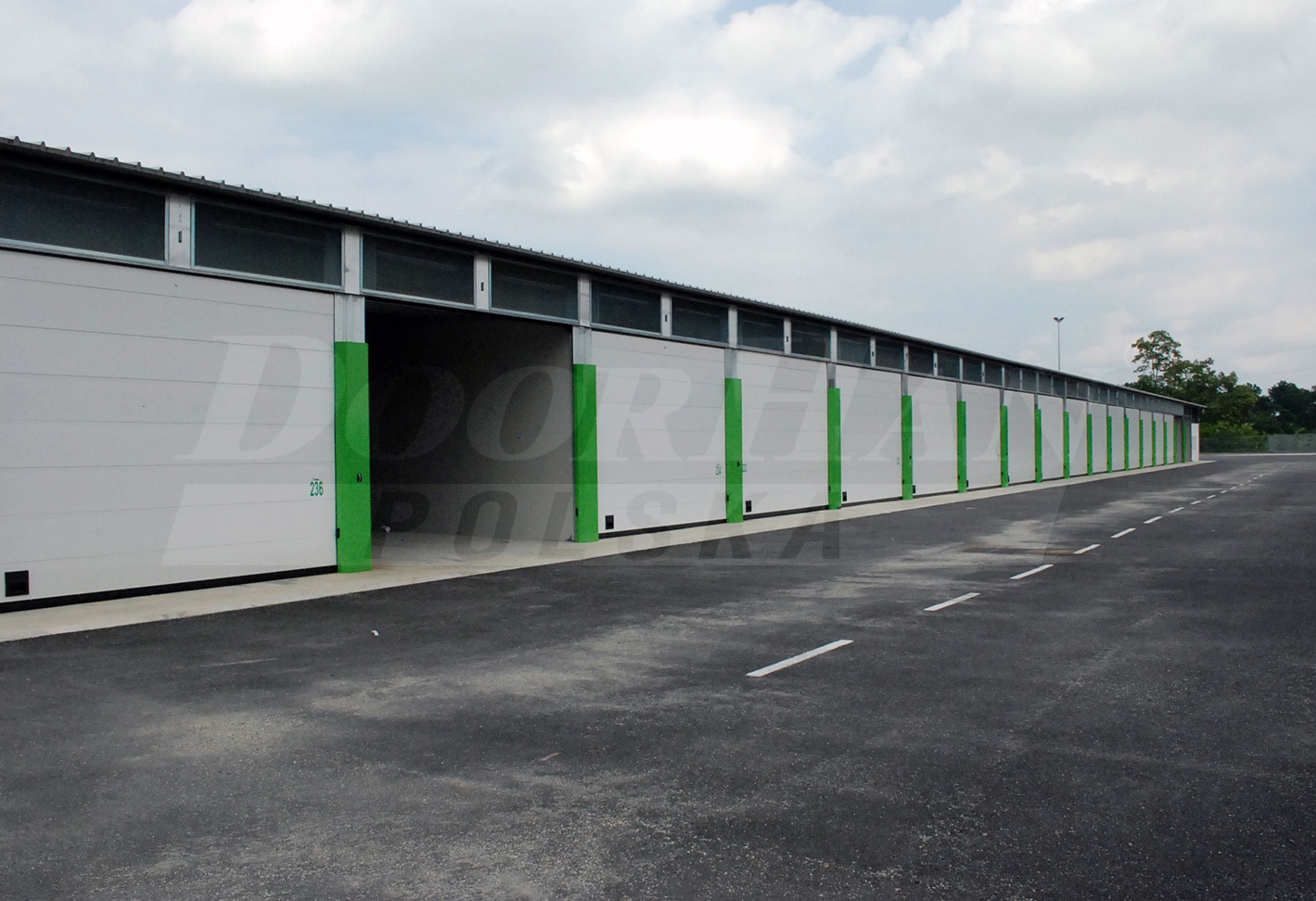

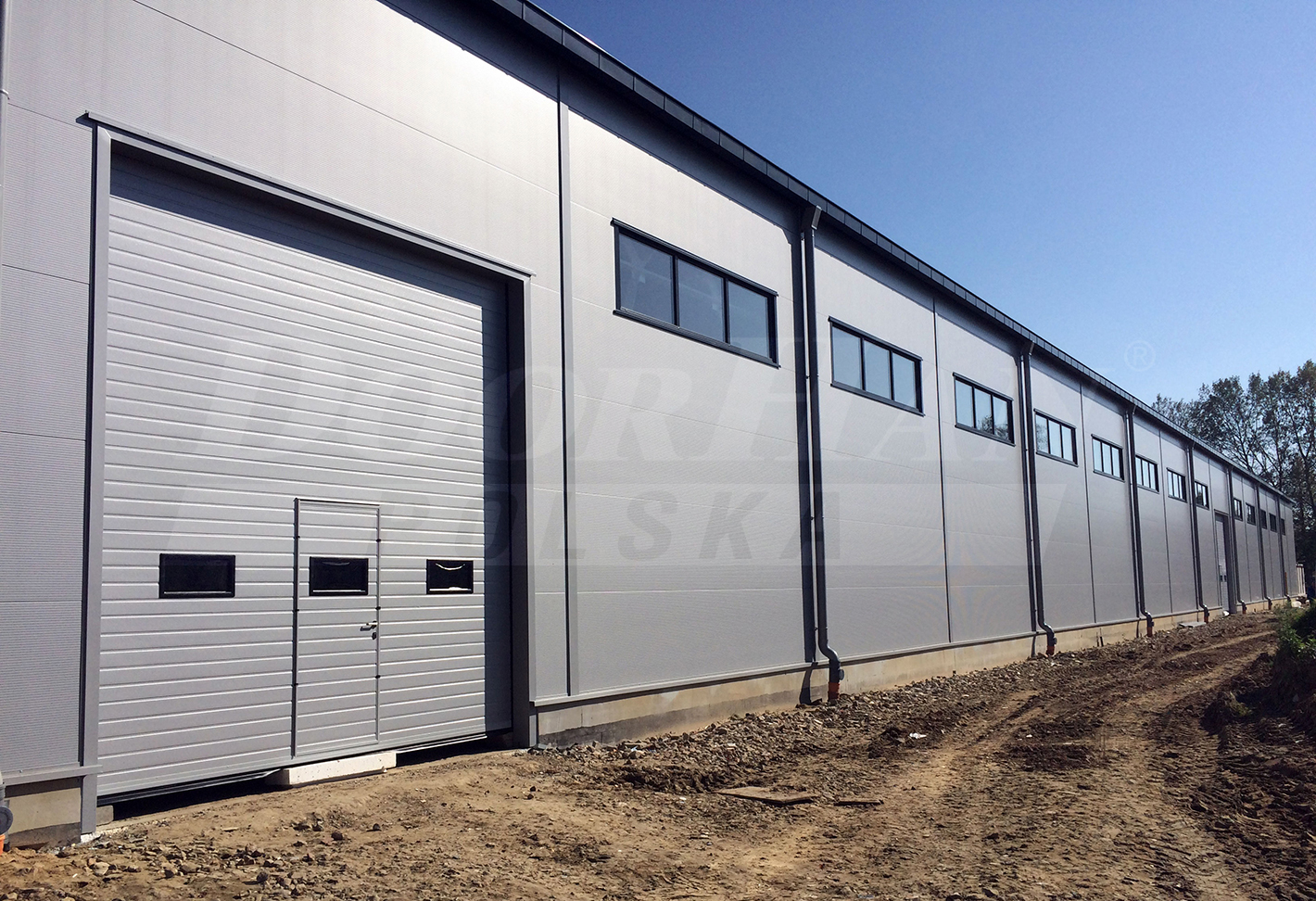

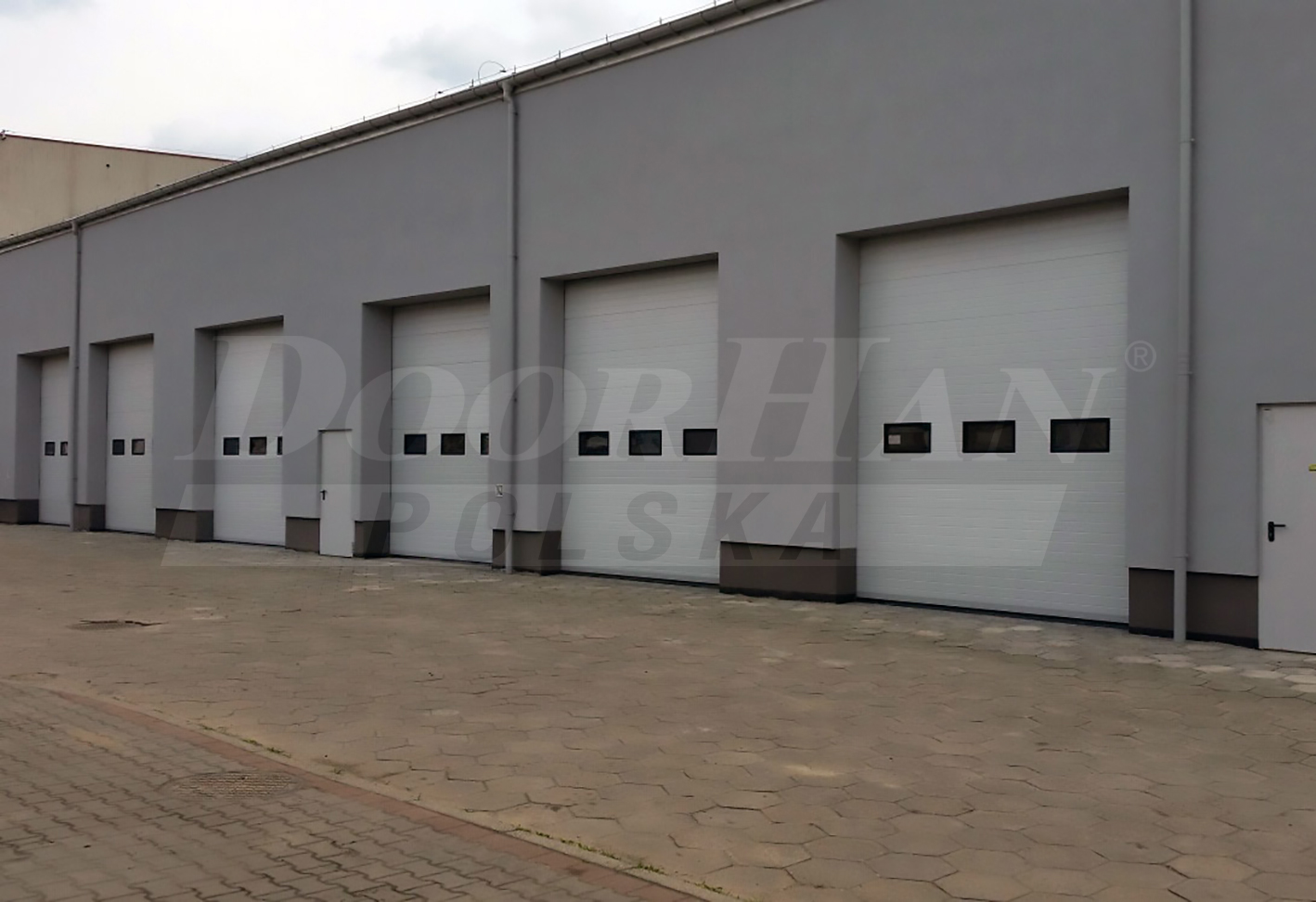

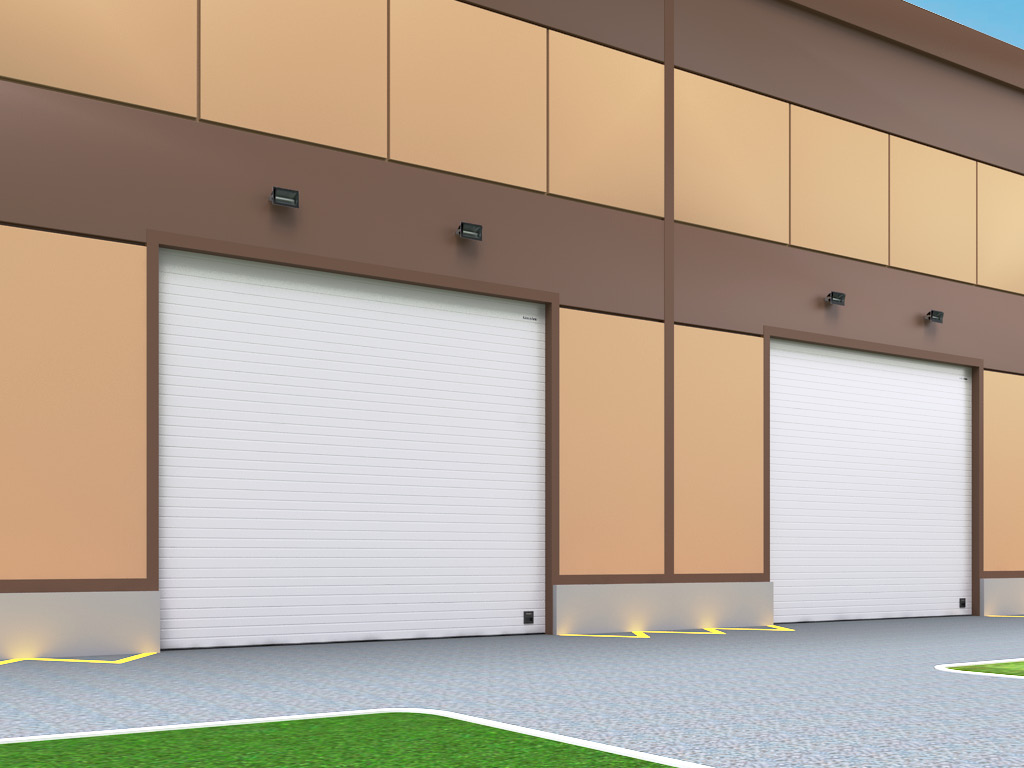

Kompleksy magazynowe

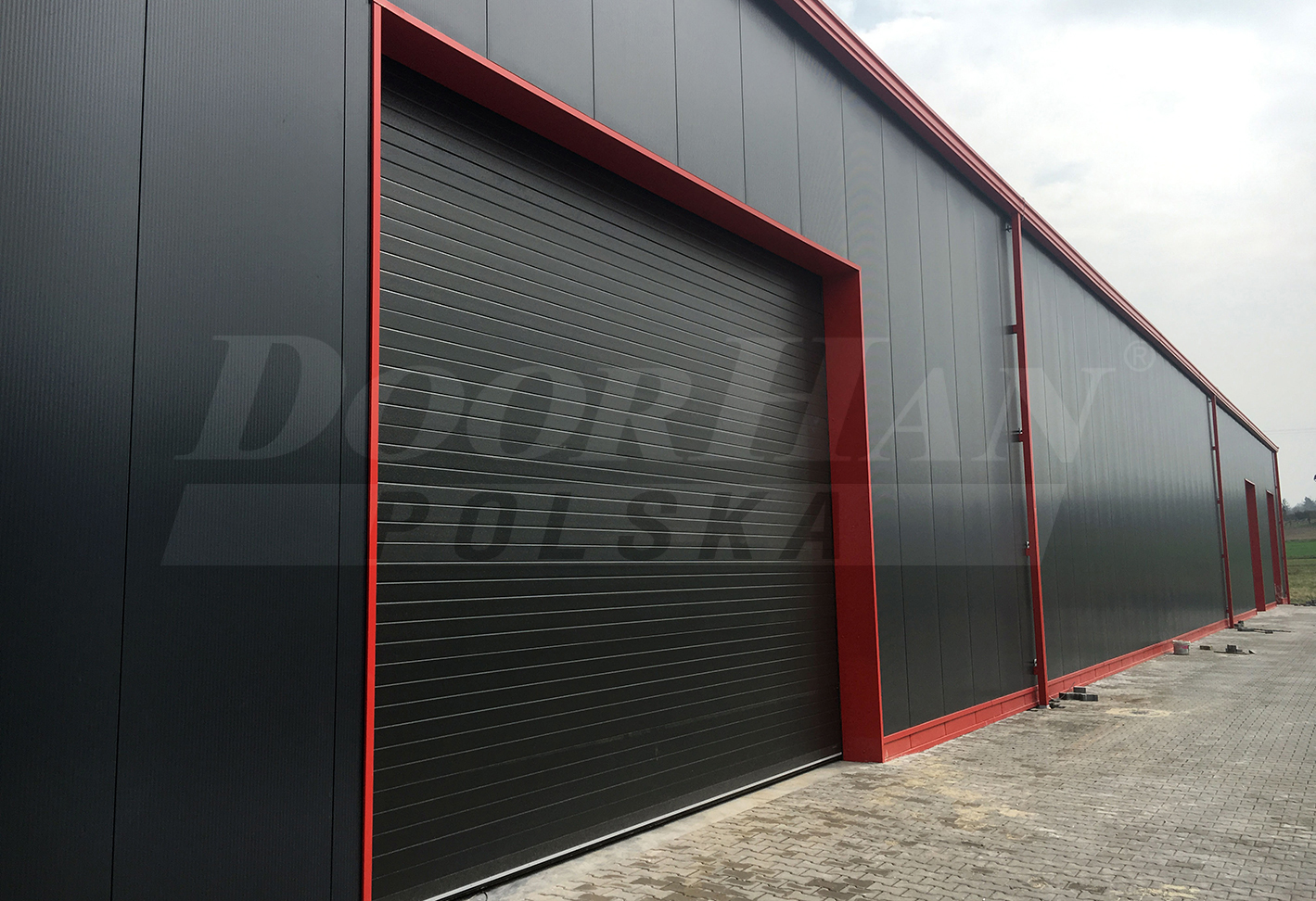

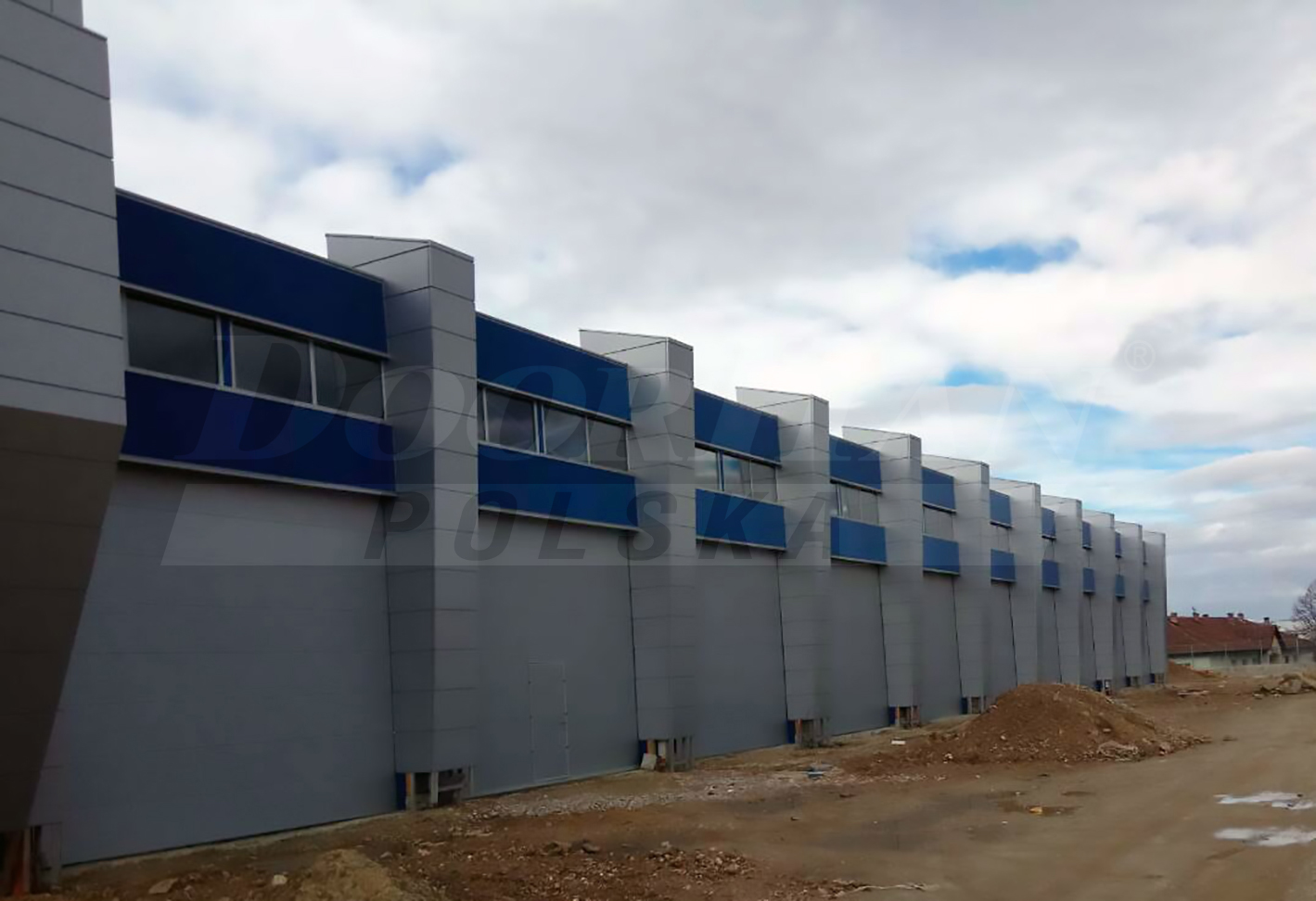

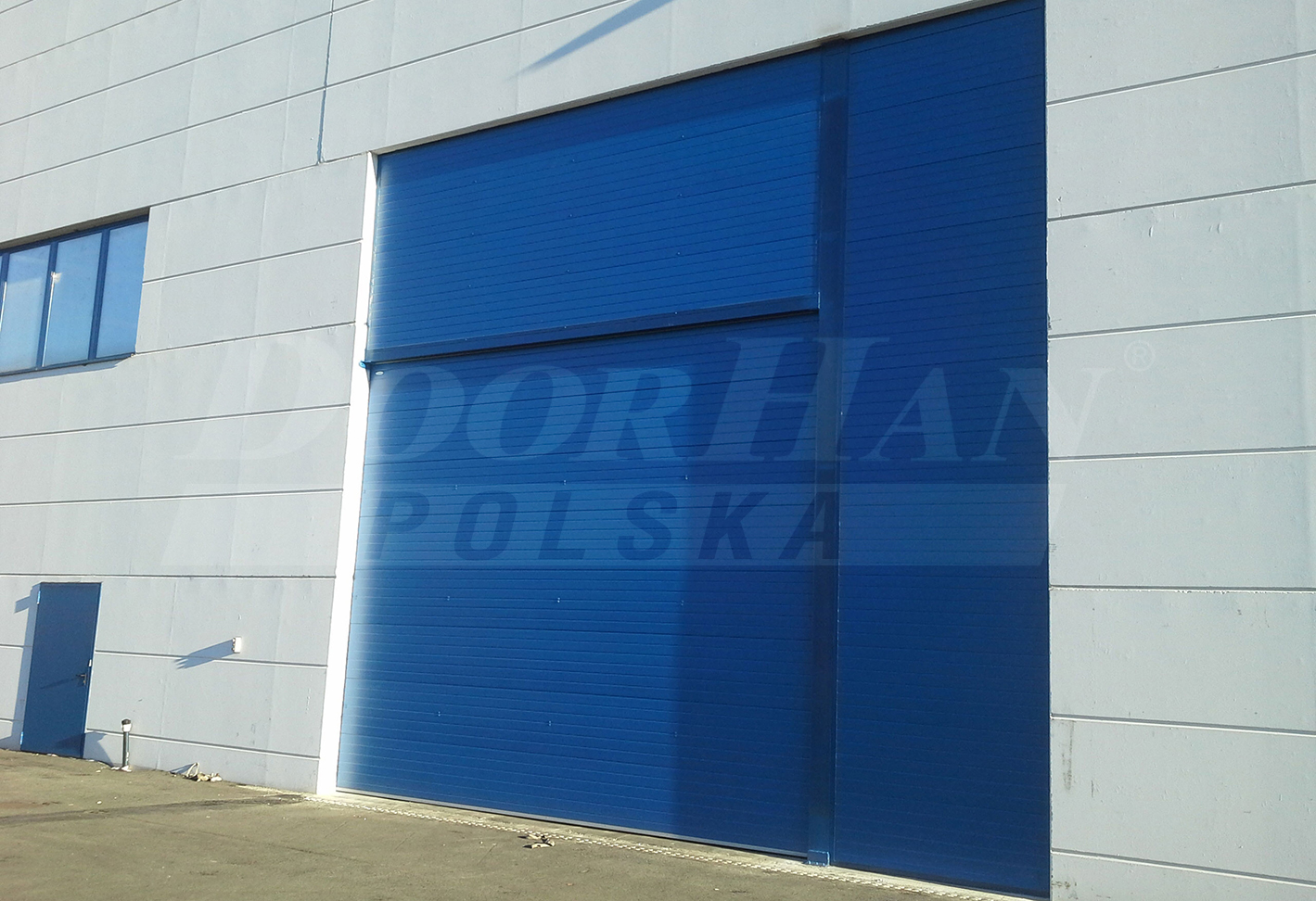

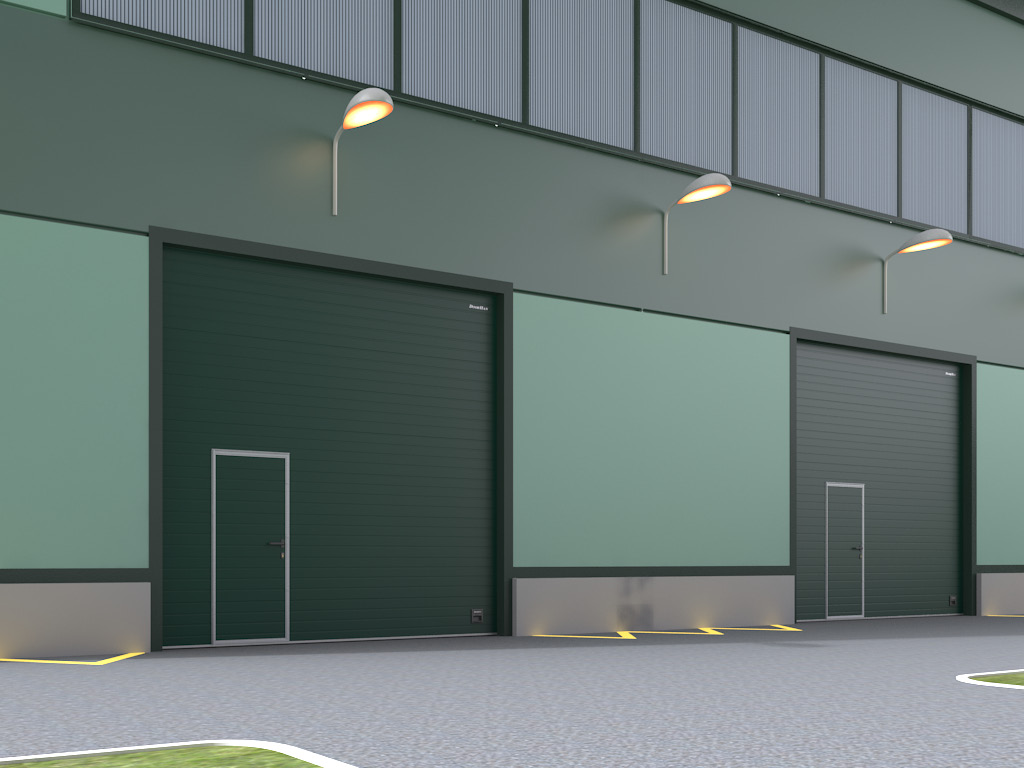

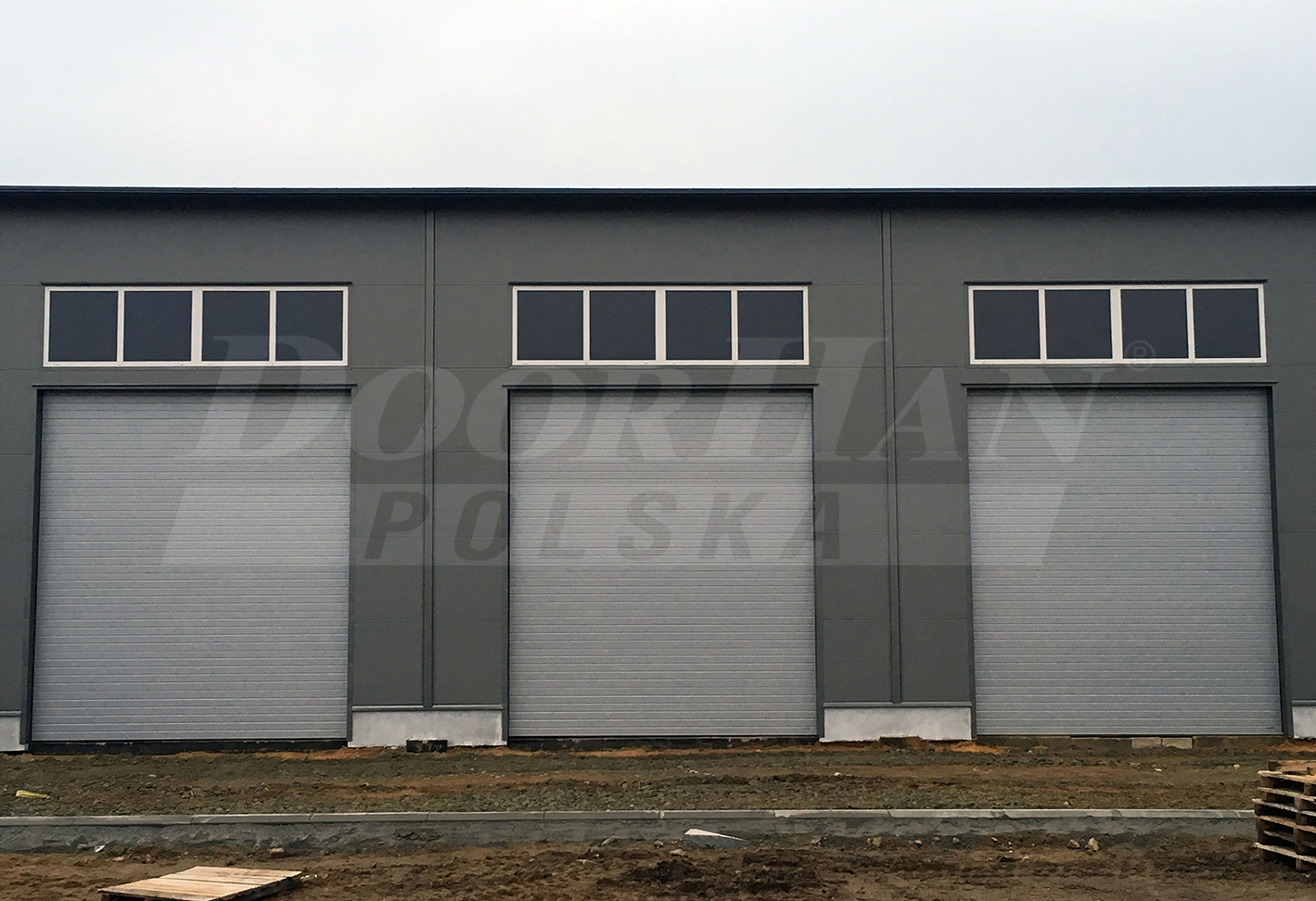

Hale produkcyjne

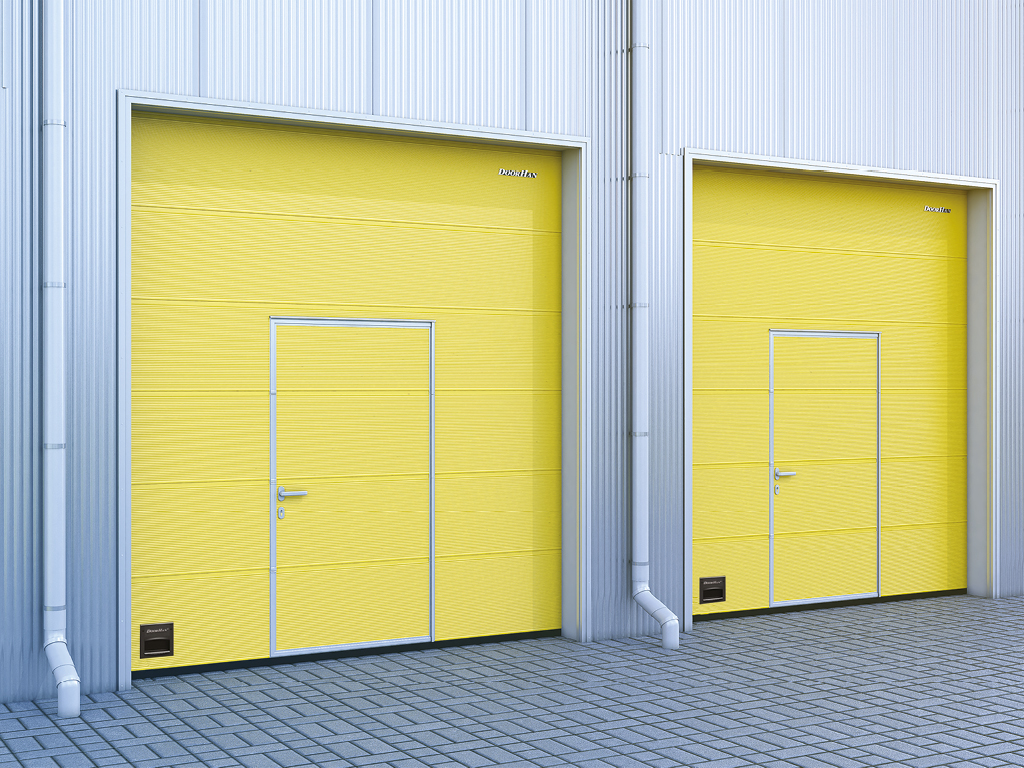

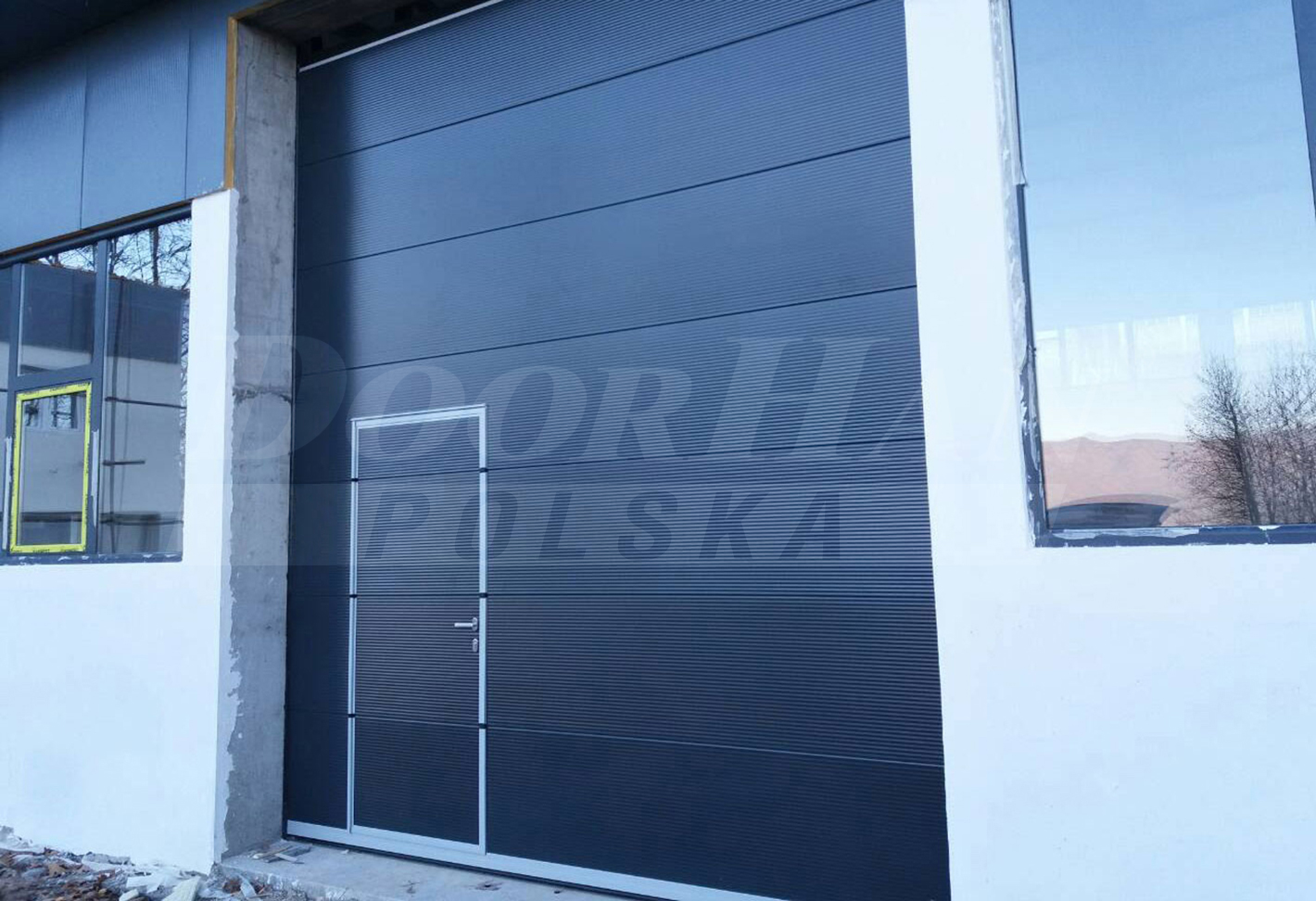

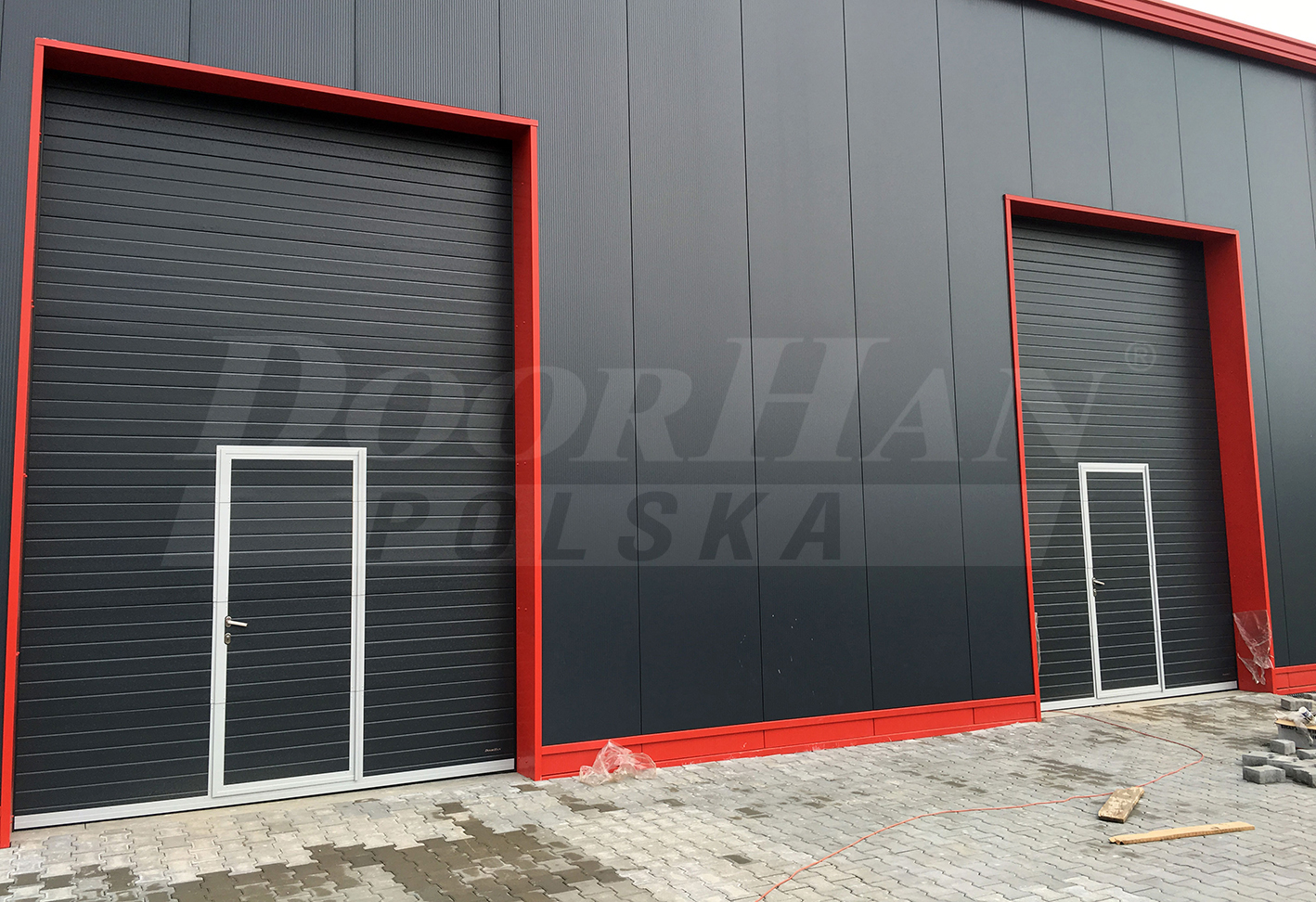

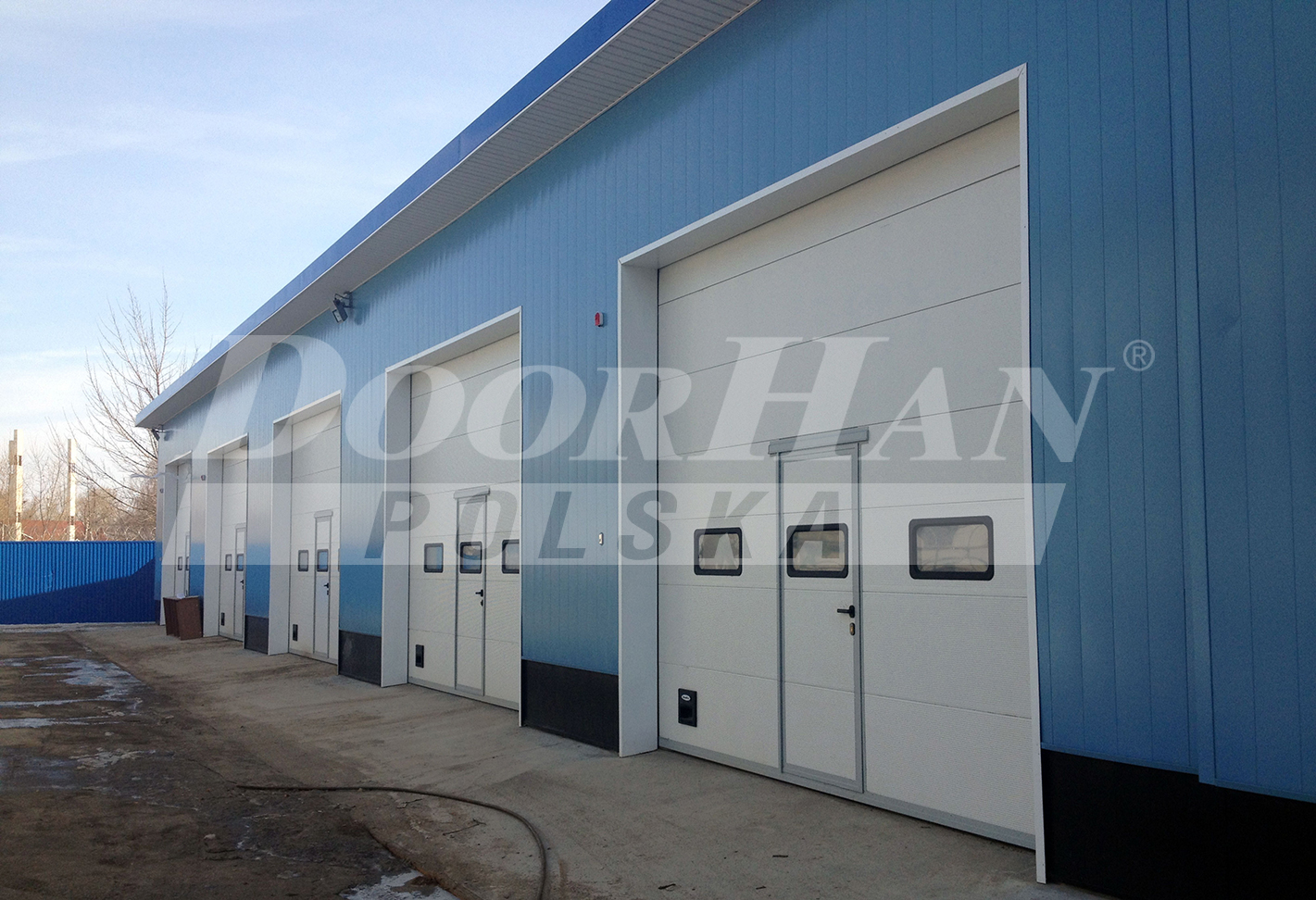

Bramy przemysłowe do hal produkcyjnych z furtką

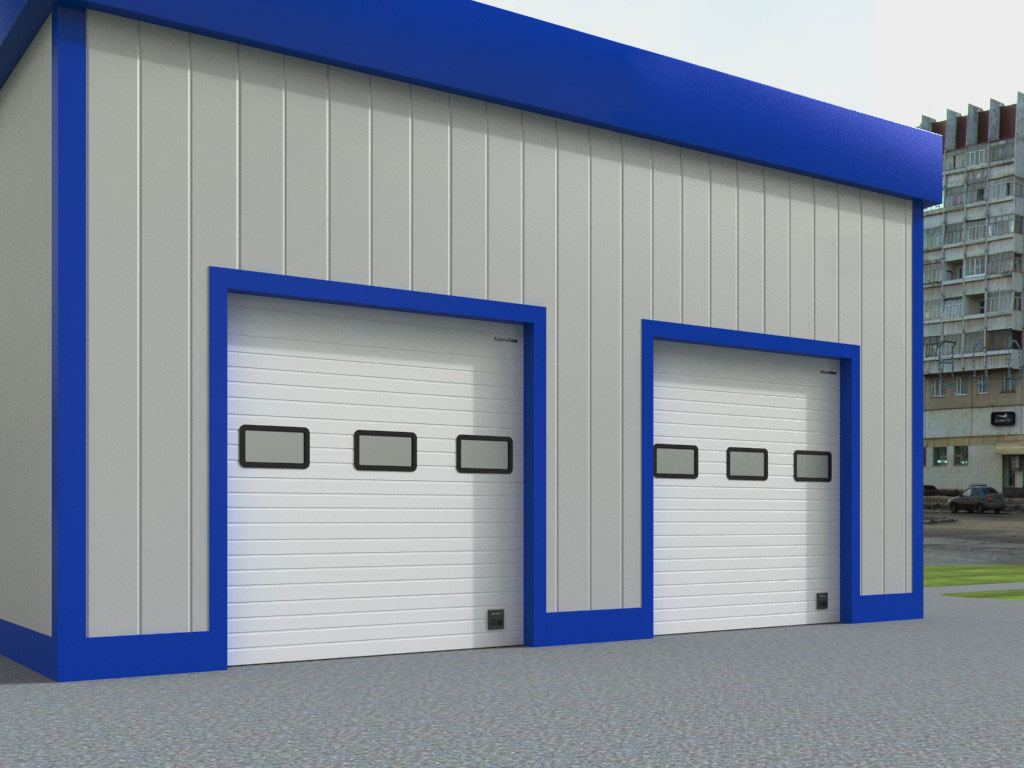

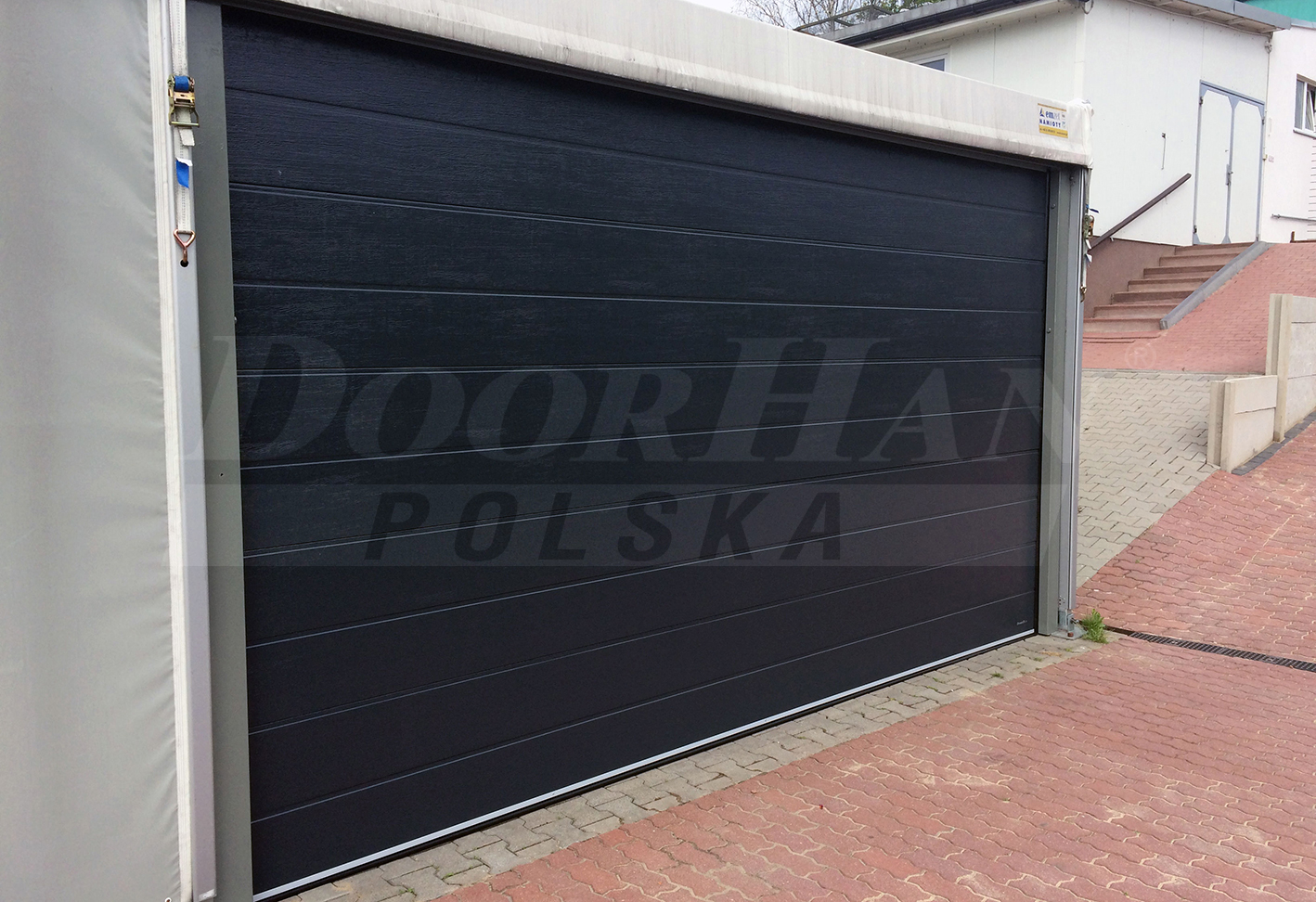

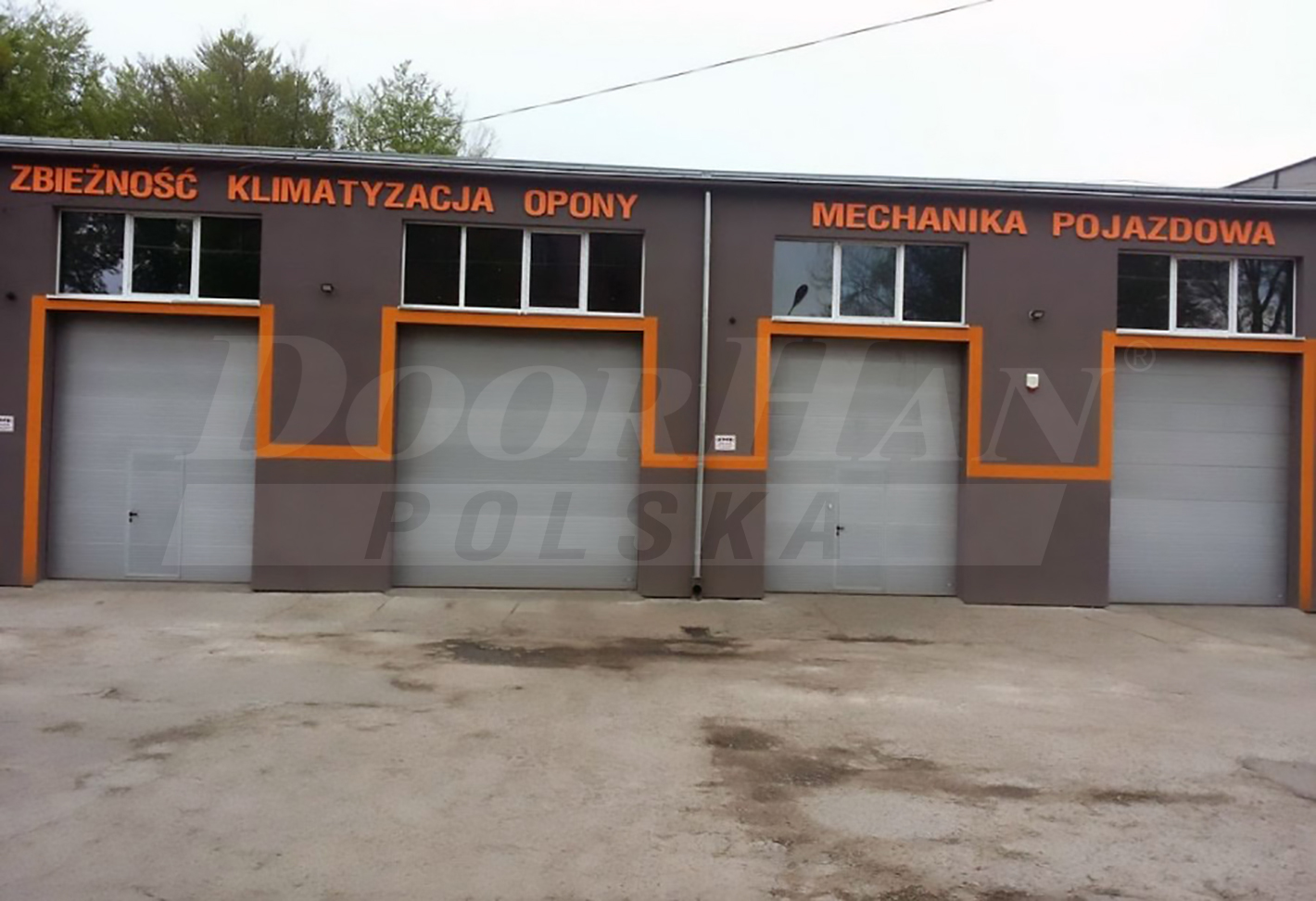

Warsztaty samochodowe

Zalety

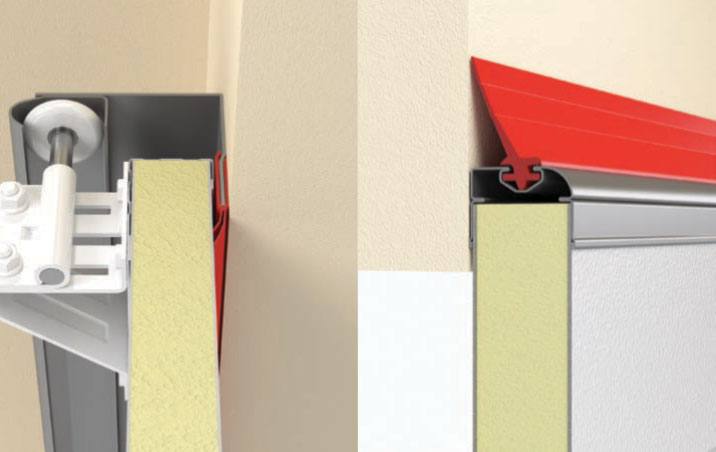

Naprawdę ciepła brama,

bez «mostka zimna»,

niezawodne uszczelnienie na całym obwodzie,

idealna do wszystkich strefach klimatycznych

Duży wybór

wykonania połaci bramy,

więcej niż 100 opcji w katalogu rozwiązań projektowych

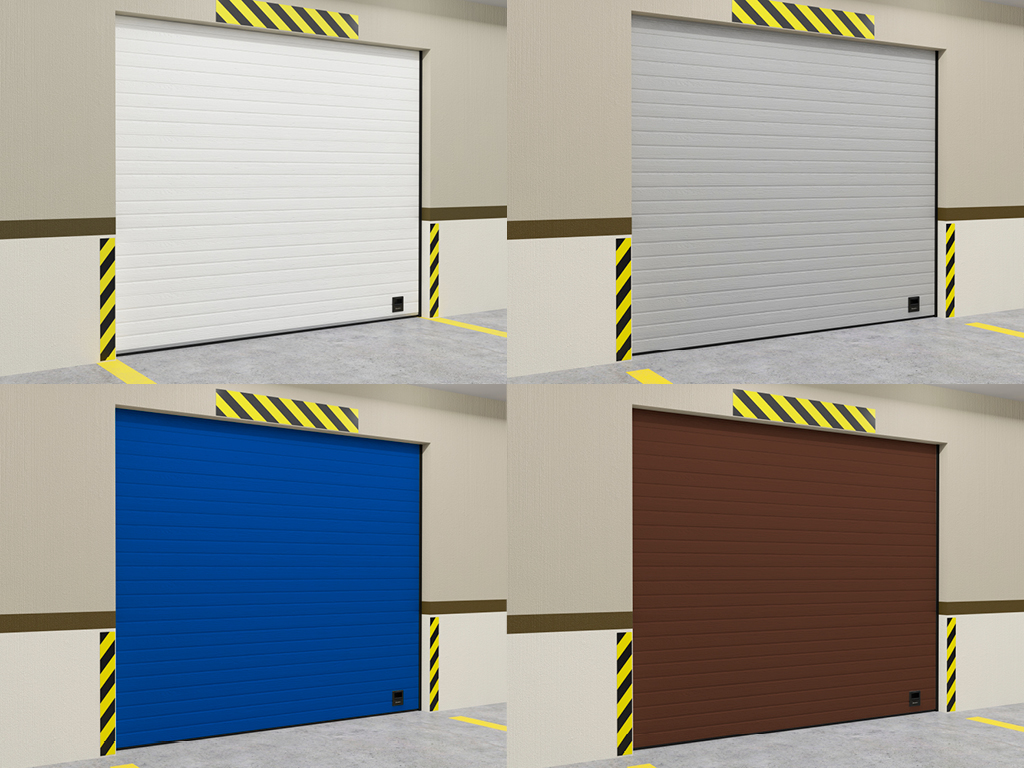

Bramy przemysłowe na zamówienie w wielu dostępnych kolorach

100% produkcji Europejskiej

Brama całkowicie wykonana w Europie

dla Europejczyków

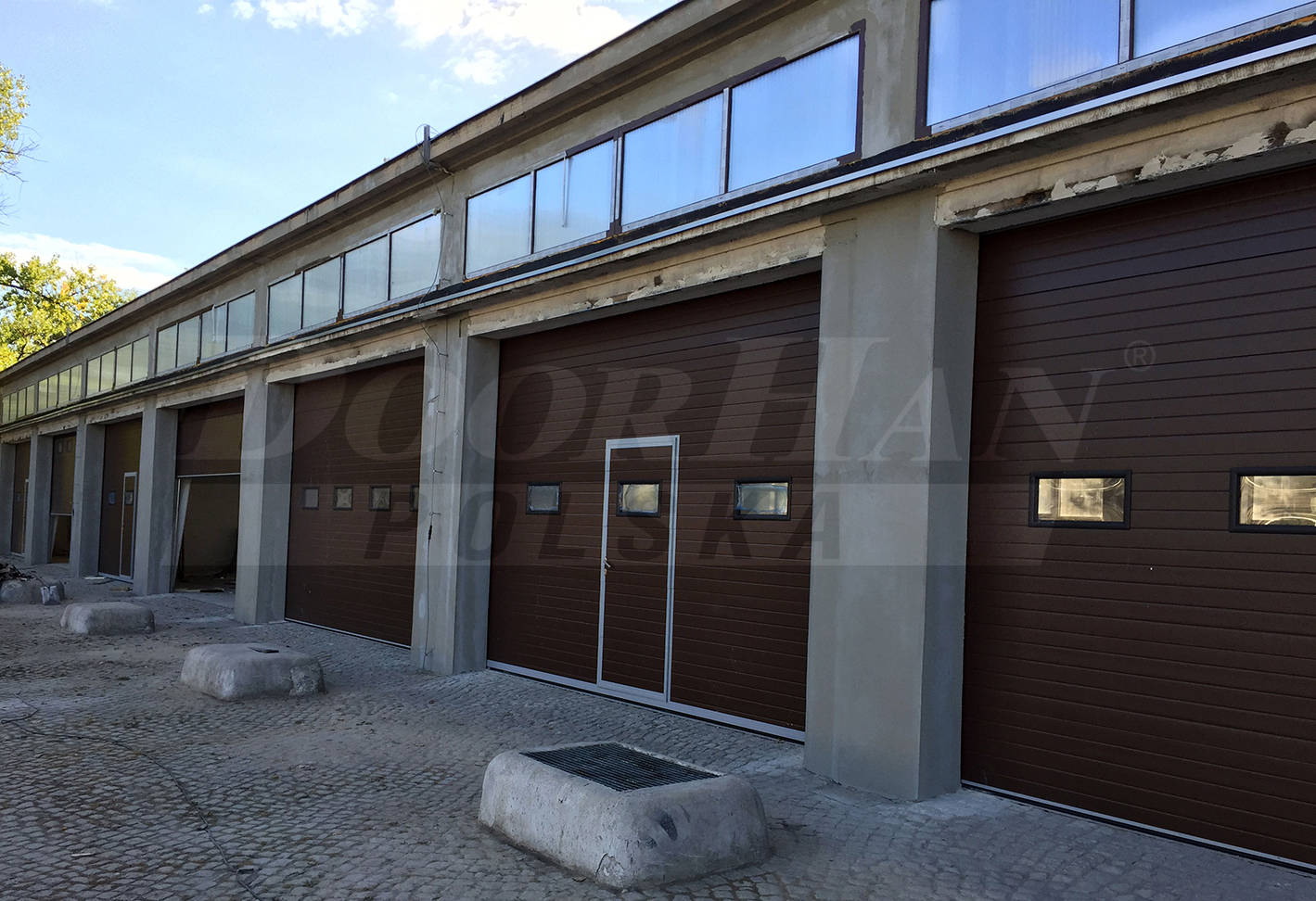

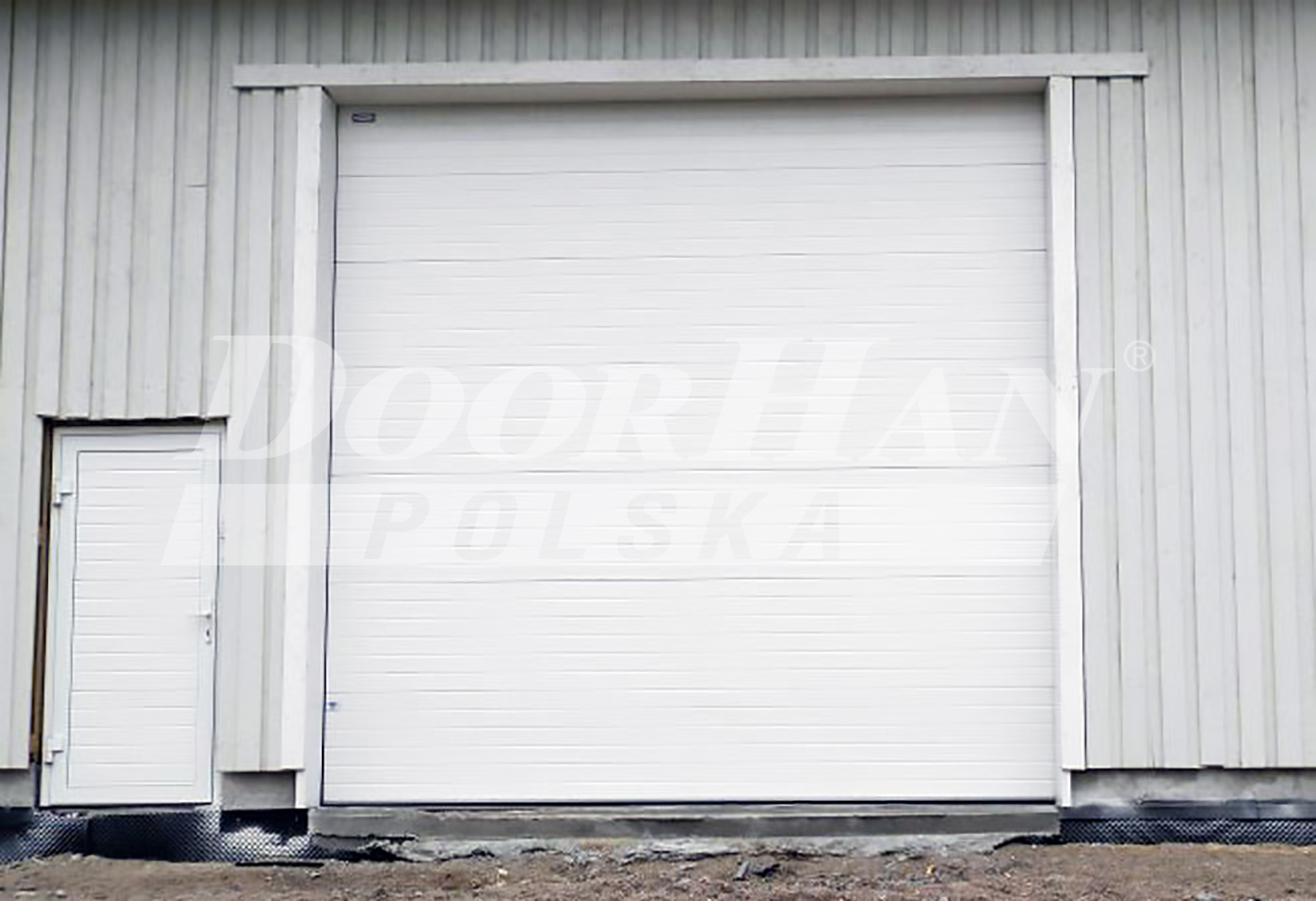

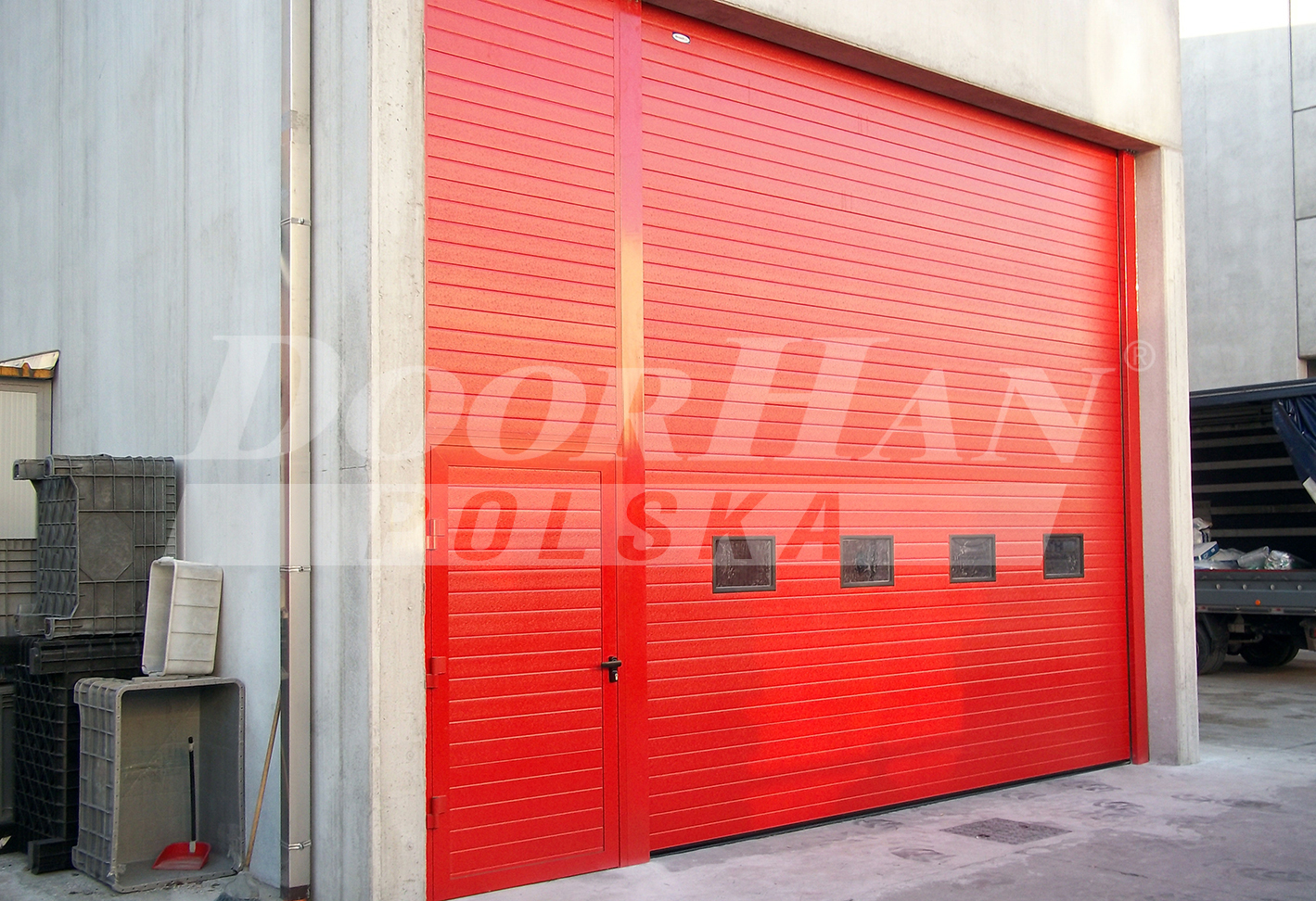

Bramy przemysłowe z drzwiami przejściowymi z niskim i wysokim progiem

Niezawodna

opracowana przez lata

konstrukcja

Design

Jako materiał wypełniający w panelach DoorHan stosowana jest pianka poliuretanowa – nowoczesny, odporny na zużycie materiał ocieplający, który nie wchłania wody. Grubość paneli wynosi 40 mm, jest to grubość optymalna do stosowania w dowolnych warunkach klimatycznych. Inną cechą konstrukcyjną są wzmocnienia pod zawiasami - płytki stalowe, które podnoszą wytrzymałość połączeń oraz podwyższają sztywność bram, co oznacza również większe zabezpieczenie przeciwwłamaniowe.

Panele warstwowe - typy powierzchni

Stucco

Woodgrian

Gładka

Microrib

Panele warstwowe - rodzaje przetłoczeń

S-line

D-line

M-line

T-line

W-line

C-line

Panele warstwowe - rodzaje oklein

Winchester

Złoty dąb

Ciemny dąb

Bagienny dąb

Mahoń

Szara Satyna

Panele warstwowe - kolory standardowe

RAL 9010 (Biały)

RAL 9016 (Biały)

RAL 9006 (Srebrny)

RAL 7040 (Popielaty)

RAL 9007 (Szary)

RAL 7016 (Antracyt)

RAL 9005 (Czarny)

RAL 3000 (Czerwony)

RAL 5005 (Niebieski)

RAL 6009 (Zielony)

RAL 8014 (Brązowy)

DB703 (Łupkowy)

Panele warstwowe - kolory niestandardowe

Dowolny kolor RAL

Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL.

Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

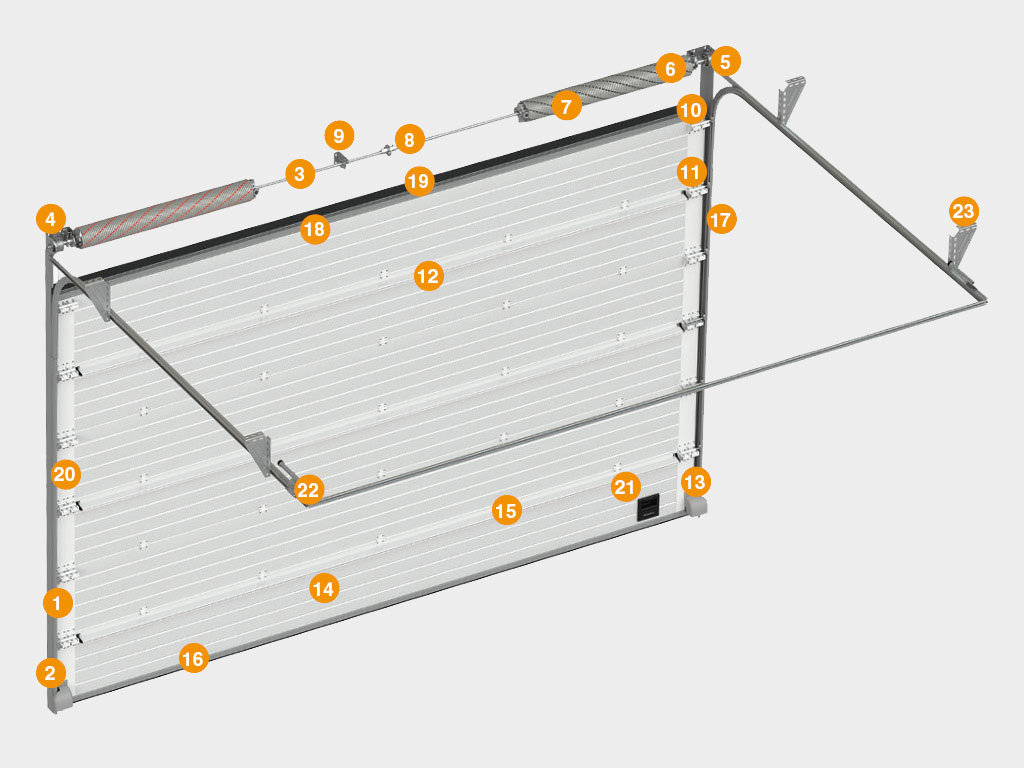

Budowa

Pionowa prowadnica
Ochraniacz narożny
Wał cylindryczny
Zabezpieczenie przed pęknięciem sprężyny
Bęben
Konsola w kształcie litery U
Balansujący mechanizm sprężynowy (sprężyna skrętna)
Sprzęgło połączeniowe
Środkowy wspornik wału
Górna podpora z uchwytem rolki
Zawias boczny z uchwytem rolki
Profil omega (opcja)
Urządzenie zabezpieczające przed pęknięciem linki
Panel warstwowy
Zawias środkowy
Dolny profil z uszczelką
Uszczelka boczna
Górny profil
Górna uszczelka
Okucie boczne z otworami montażowymi
Uchwyt przemysłowy
Amortyzator sprężynowy
Wspornik do montażu sufitowego

Tabela rozmiarów

Wysokość, mm	6120
	6010
	5900
	5790
	5680
	5570
	5510
	5400
	5290
	5180
	5070
	4960
	4900
	4790
	4680
	4570
	4460
	4350
	4290
	4180
	4070
	3960
	3850
	3740
	3680
	3570
	3460
	3350
	3240
	3130
	3070
	2960
	2850
	2740
	2630
	2520
	2460
	2350
	2240
	2130
	2020
		2000	2250	2500	2750	3000	3250	3500	3750	4000	4250	4500	4750	5000	5250	5500	5750	6000	6250	6500	6750	7000	7250	7500	7750	8000
		Szerokość, mm

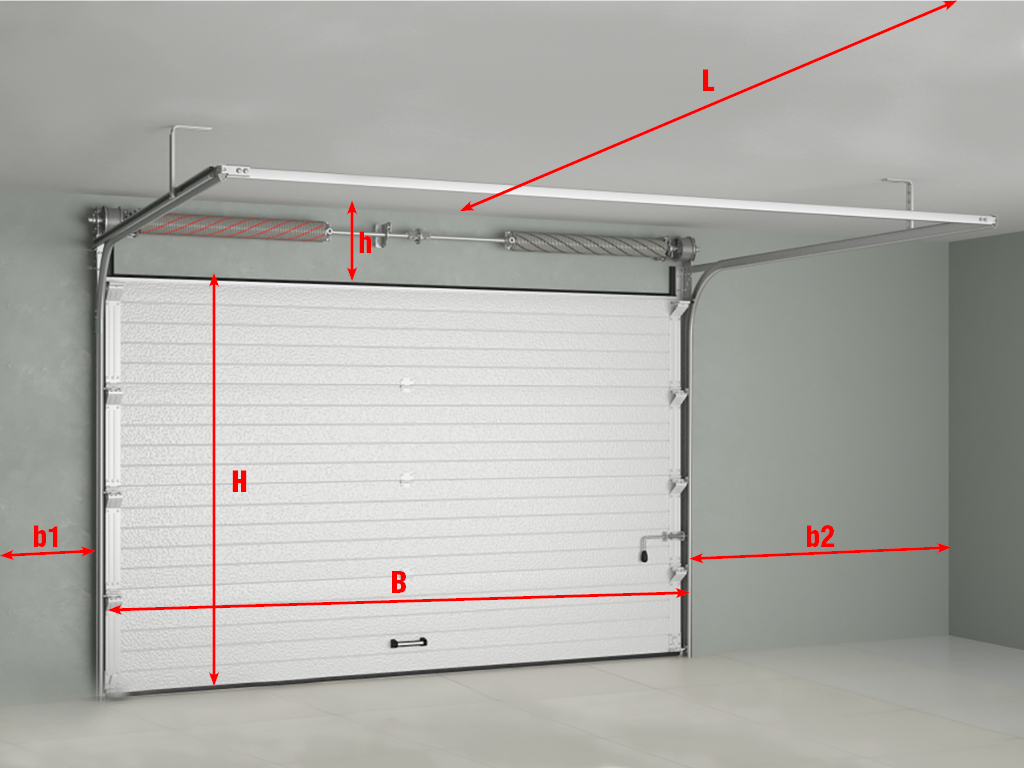

Przygotowanie obiektu budowlanego

Aby wykonać pomiar niezbędnych wskaźników wystarczy miara i poziomica. Wszystkie pomiary są wykonywane w pomieszczeniu. Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:

H - wysokość otworu (odległość od podłogi do góry otworu);

B - szerokość otworu (odległość od lewej do prawej krawędzi otworu);

h - nadproże (odległość od górnej krawędzi otworu do sufitu) min 150 mm;

b1 / b2 - lewa / prawa przestrzeń boczna (odległość od odpowiadającej krawędzi otworu do przeszkody) min. 120 mm;

L - głębokość pomieszczenia.

Podczas pomiaru H i B największy rozmiar przyjmuje się jako ostateczny rozmiar. Przy pomiarze h, b1, b2 i L przyjmuje się najmniejszą wartość.

Różnica w poziomie posadzki na całej szerokości otworu nie może przekraczać 10 mm. Posadzka powinna być monolityczna i trwała. Konieczne jest zapewnienie ekspozycji płaszczyzny montażowej (ściany i nadproża). Podstawa pod prowadnice powinna być monolityczna i trwała, przy braku zlicowanej i trwałej powierzchni potrzebne jest wykonanie dodatkowej podkonstrukcji.

Bramy przemysłowe montaż od środka otworu

Sposoby instalacji

Montaż natynkowy

System prowadnic montowany na ścianach, system balansujący w nadprożu od strony wewnętrznej otworu.

Standardowe rozwiązania projektowe

Niskie prowadzenie z bębnami z przodu

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	h ≥ 230; h ≥ 260 (z napędem górnym)
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	H + 110
Ab, mm Wysokość wału i osi bębna	≥ A + 59
A1, mm Wysokość pionowej prowadnicy	A-543
A2, mm Wysokość poziomej szyny	A-106
E, mm Długość poziomych prowadnic	H + 300
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
P, mm Powierzchnia napędu sufitowego	H + 1 185
n, mm Otwór otwierający w pozycji otwartej	190 (bez napędu); 0 ... 10 (z napędem sufitowym)

Niskie prowadzenie z bębnami z tyłu

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	h ≥ 150; h ≥ 180 (z napędem sufitowym)
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	przy h <170: H + 110; przy 150 ≤ h ≤ 170: H + h - 60
Ab, mm Wysokość wału i osi bębna	przy h ≤ 170: H + 55; przy 150 ≤ h ≤ 170: H + h - 47
A1, mm Wysokość pionowej prowadnicy	A-543
A2, mm Wysokość poziomej szyny	A-106
E, mm Długość poziomych prowadnic	H + 510
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
P, mm Powierzchnia napędu sufitowego	H + 1 185
n, mm Otwór otwierający w pozycji otwartej	240 (bez napędu); 40 ... 60 (z napędem sufitowym)

Niskie prowadzenie nachylone z bębnami z tyłu

Niskie nachylone prowadzenie z bębnami z tyłu

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	h ≥ 160
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	H + 54
Ab, mm Wysokość wału i osi bębna	≥ A + 59
A1, mm Wysokość pionowej prowadnicy	A-552
A2, mm Wysokość poziomej szyny	A-115
E, mm Długość poziomych prowadnic	H + 440
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
P, mm Powierzchnia napędu sufitowego	H + 1 185
n, mm Otwór otwierający w pozycji otwartej	245 (bez napędu); 40 ... 60 (z napędem sufitowym)

Standardowe prowadzenie

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	R381: h ≥ 420; R305: h ≥ 350
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	R381: H + 235; R305: H + 165
Ab, mm Wysokość wału i osi bębna	A + 97
A1, mm Wysokość pionowej prowadnicy	R381: A-580; R305: A-490
A2, mm Wysokość poziomej szyny	A-110
E, mm Długość poziomych prowadnic	R381: H + 200; R305: H + 250
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
P, mm Powierzchnia napędu sufitowego	H + 1 060
Q, mm Obszar wału napędowego na wale	300

Standardowe prowadzenie nachylone

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	> 500
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	H + 250 ... 985
Ab, mm Wysokość wału i osi bębna	A + 86/97
A1, mm Wysokość pionowej prowadnicy	Н-300
E, mm Długość poziomych prowadnic	zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
α ° Kąt pochylenia prowadnic do poziomu	5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale	300

Wysokie prowadzenie z bębnami u góry

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	h> 520
B, mm Szerokość otworu	B
HL, mm Odległość od poziomu prowadnic poziomych do otworu	domyślnie h - 330
A, mm Wysokość podstawy narożnej	H + HL
Ab, mm Wysokość wału i osi bębna	A + 86/97
A1, mm Wysokość pionowej prowadnicy	A-580
A2, mm Wysokość poziomej szyny	A-53
E, mm Długość poziomych prowadnic	H - HL + 470 ... 600
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
Q, mm Obszar wału napędowego na wale	300

Wysokie prowadzenie z bębnami u na dole

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	h ≥1 600
B, mm Szerokość otworu	B
HL, mm Odległość od poziomu prowadnic poziomych do otworu	1 330 ≤ HL ≤ h - 150
A, mm Wysokość podstawy narożnej	H + HL
Ab, mm Wysokość wału i osi bębna	H + 400 ... 600 + 280 (montaż na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy	A-580
A2, mm Wysokość poziomej szyny	A-53
E, mm Długość poziomych prowadnic	H - HL + 470 ... 600
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	≥ 300
Q, mm Obszar wału napędowego na wale	≥ 500

Wysokie prowadzenie nachylone

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	500
B, mm Szerokość otworu	B
HL, mm Odległość od poziomu prowadnic poziomych do otworu	330
A, mm Wysokość podstawy narożnej	H + HL + 15 ... 749
Ab, mm Wysokość wału i osi bębna	≤ A + 86/97
A1, mm Wysokość pionowej prowadnicy	H + HL - 330 ... 580
E, mm Długość poziomych prowadnic	zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	120
α ° Kąt pochylenia prowadnic do poziomu	5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale	300

Wysokie prowadzenie nachylone z bębnami na dole

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	500
B, mm Szerokość otworu	B
HL, mm Odległość od poziomu prowadnic poziomych do otworu	≥ 1,330
A, mm Wysokość podstawy narożnej	H + HL + 15 ... 749
Ab, mm Wysokość wału i osi bębna	Ab> H + 680 (instalacja na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy	H + HL - 330 ... 580
E, mm Długość poziomych prowadnic	zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego	zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna	300 min
α ° Kąt pochylenia prowadnic do poziomu	5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale	≥ 650

Pionowe prowadzenie z bębnami u góry

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	> Н + 500
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	2H + 120
Ab, mm Wysokość wału i osi bębna	A + 166
A1, mm Wysokość pionowej prowadnicy	H
S, mm Minimalna przestrzeń boczna	120
Q, mm Obszar wału napędowego na wale	300

Pionowe prowadzenie z bębnami u na dole

Usl. oznaczenie, nazwa parametru	Wzór obliczeniowy
H, mm Wysokość otworu	H
h, mm Wysokość nadproża	> H + 120
B, mm Szerokość otworu	B
A, mm Wysokość podstawy narożnej	2H + 120
Ab, mm Wysokość wału i osi bębna	H + 680 (instalacja na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy	H + 850
S, mm Minimalna przestrzeń boczna	500 min
Q, mm Obszar wału napędowego na wale	≥ 650

Podstawowe wyposażenie

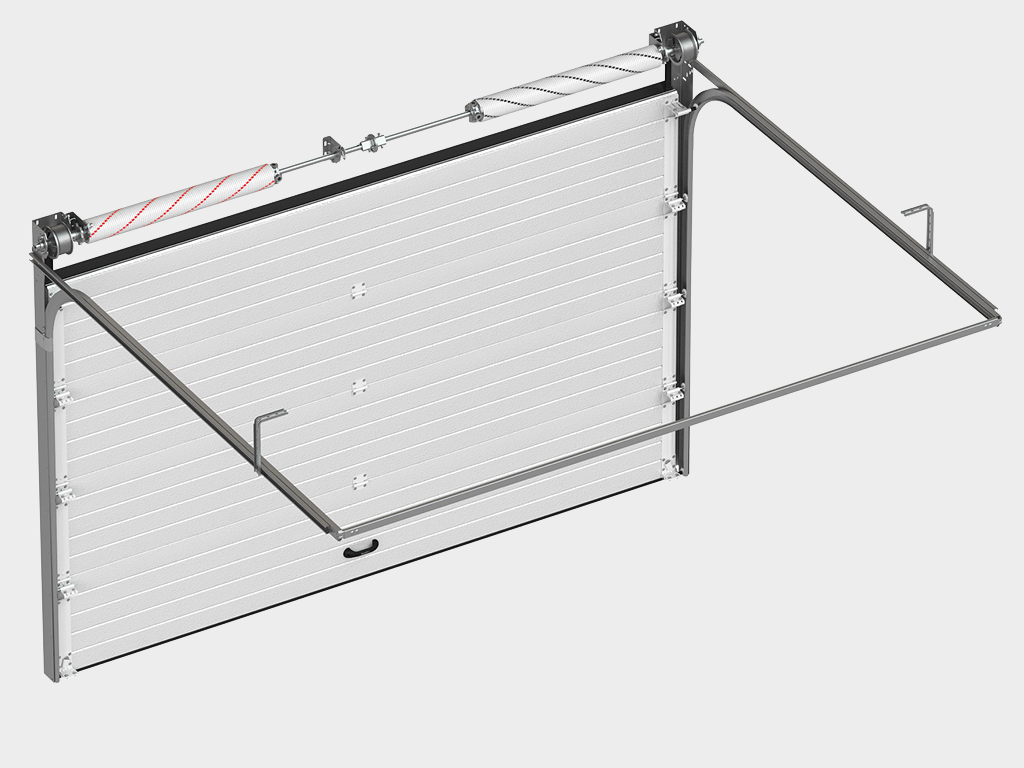

Połać bramy
Wykonana z energooszczędnych paneli warstwowych o grubości 40 mm
i wzmocnionych zawiasów.

Zestaw prowadnic i kątowych stojaków.

Stal o grubości 2 mm ma zwiększony współczynnik bezpieczeństwa, ma wszystkie perforacje niezbędne do instalacji.

Zestaw montażowy do bram przemysłowych segmentowych

Pudełko z zestawem montażowym.

Do montażu, dokumentacją produktu i instrukcją montażu.

Zabezpieczenie przeciw pęknięciu sprężyn skrętnych

Zabezpieczenie przed pęknięciem sprężyn.
Blokuje wał, co zapobiega przypadkowemu upadkowi skrzydła.

Sprężyny skrętne do bram przemysłowych segmentowych

Mechanizm skrętny

Zaprojektowany na 25 000 cykli, zapewnia trwałość konstrukcji bramy.

Zabezpieczenie przeciw pęknięciu linki stalowej

Urządzenie do ochrony przed pęknięciem linek.

Jest montowane jako dolny uchwyt na skrzydle bramy. W przypadku zerwania linki mechanizm działa i zapobiega przypadkowemu upadkowi skrzydła.

Dodatkowe wyposażenie

Sterowanie

Napęd elektryczny

Możliwość automatyzacji napędu bramy i systemów bezpieczeństwa (patrz rozdział "Automatyka").

Ręczna przekładnia łańcuchowa

Instalowana na bramie przemysłowej wszystkich typów podnoszenia, służy do ręcznego podnoszenia i opuszczania skrzydła bramy.

Rygiel wewnętrzny

Umożliwia zablokowanie skrzydła z wnętrza obiektu. Charakteryzuje się prostotą i niezawodnością.

Okna

Naturalne doświetlenie obiektu zapewnią atrakcyjne okna DoorHan wypełnione odpornym na uderzenia szkłem. Okna mogą być wykonane w ramie stalowej oraz plastikowej do wbudowania w pancerz przemysłowych bram segmentowych. Dzięki specjalnej konstrukcji okienko szczelnie przylega do pancerza bramy i tym samym nie występuje zamarzanie oraz unika się strat ciepła na obwodzie okienka.

Okna w ramie plastikowej

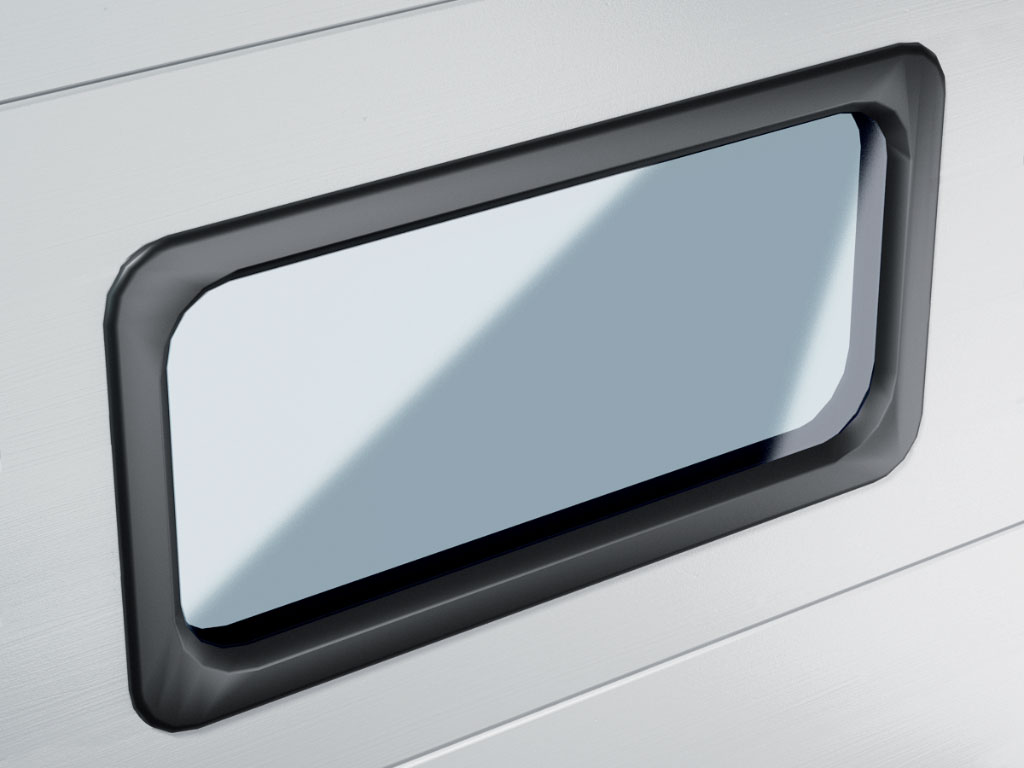

Okno szerokie 635x335

DH85603P

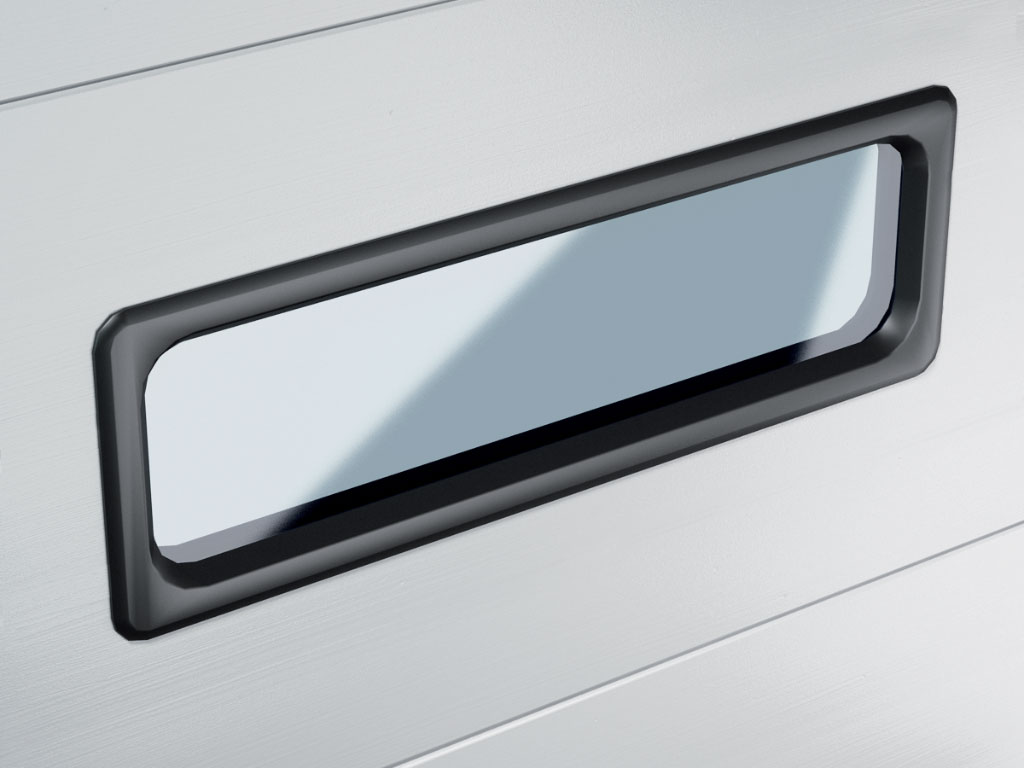

Okno wąskie 588x181

DH85602P

RAL 9004 (Czarny)

Okna w ramie stalowej

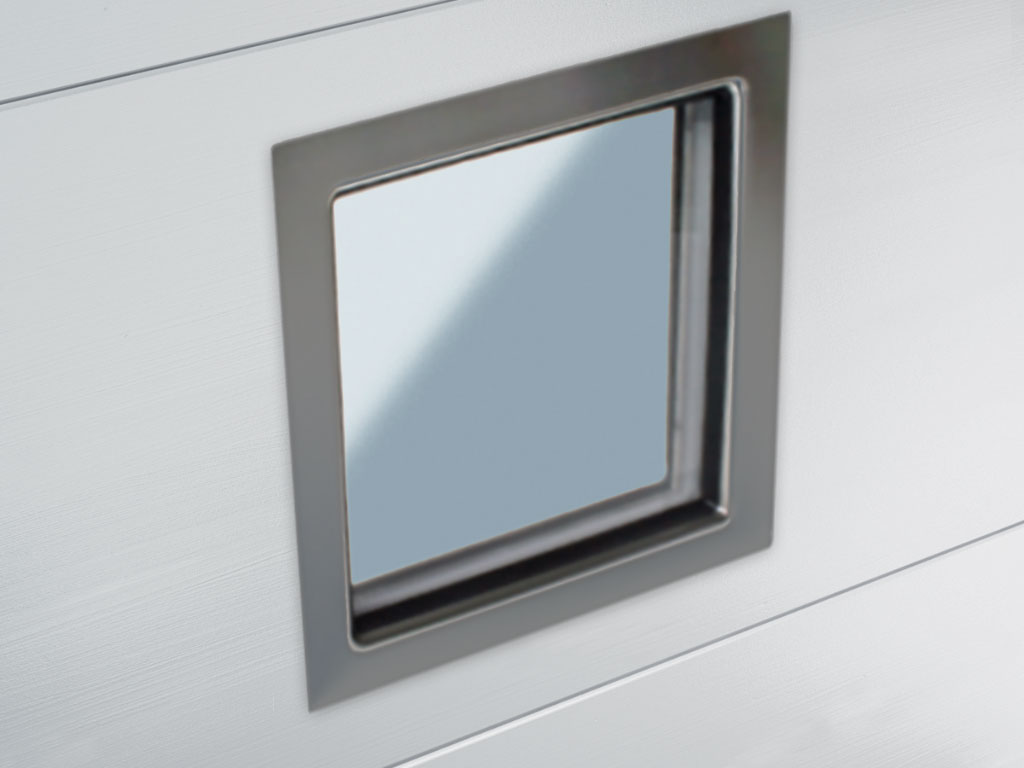

Okno ze stali nierdzewnej z podwójnym akrylem

310x310 - 310310ST

230x230- 230230ST

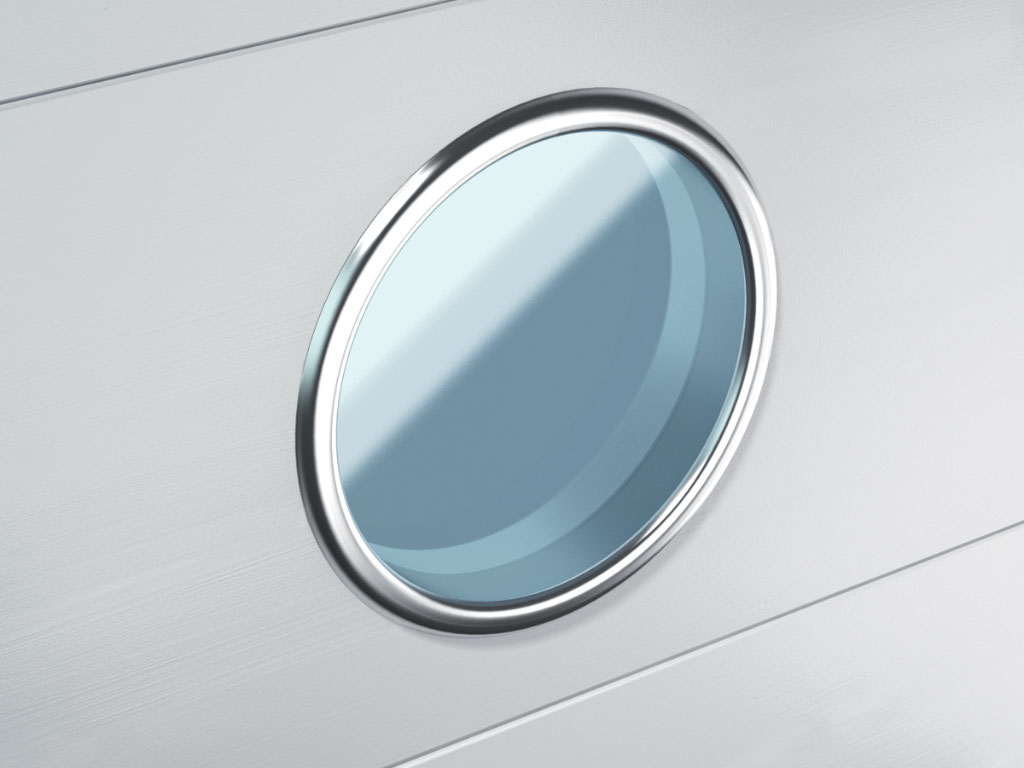

Okno okrągłe stalowe dla bram segmentowych

Okno okrągłe 360mm

DH-WR360K

RAL 7001 (Srebrny)

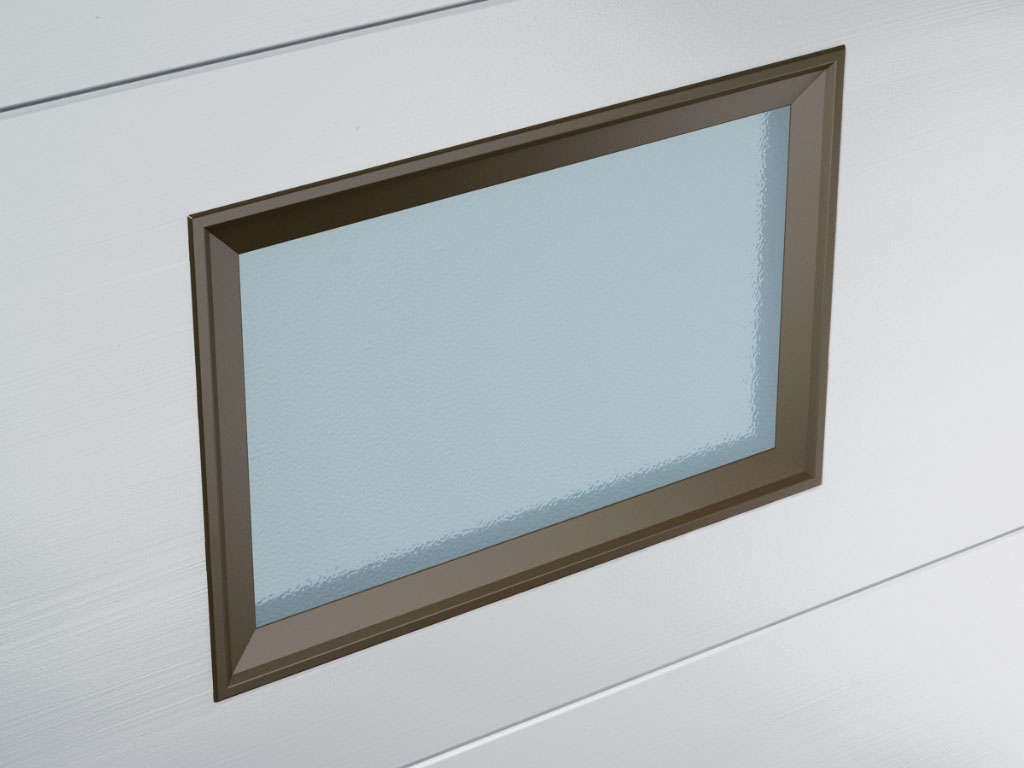

Okna w ramie plastikowej

Okno 532x344

RAL 8014 (Brązowy)

RAL 9003 (Biały)

Ciemny Dąb

Złoty Dąb

Uchwyty

Bramy przemysłowe segmentowe DoorHan mogą być wyposażone w specjalne uchwyty do ręcznego otwierania bramy.

Uchwyt wpuszczany

DHF09LG

Uchwyt wpuszczany

DH25132LG

Uchwyt wystający

DH25131LG

Uchwyt wystający

DH25130LG

Zamki

Mechaniczne blokady automatycznie blokują skrzydło bramy po zamknięciu. Zamki do bram przemysłowych serii ISD01 mają unikalny design i solidną konstrukcję.

Zamek jednostronny chromowany

25050K

Zamek jednostronny plastikowy

25074K

Zamek jednostronny plastikowy

25136K

Zamek jednostronny plastikowy

pionowy

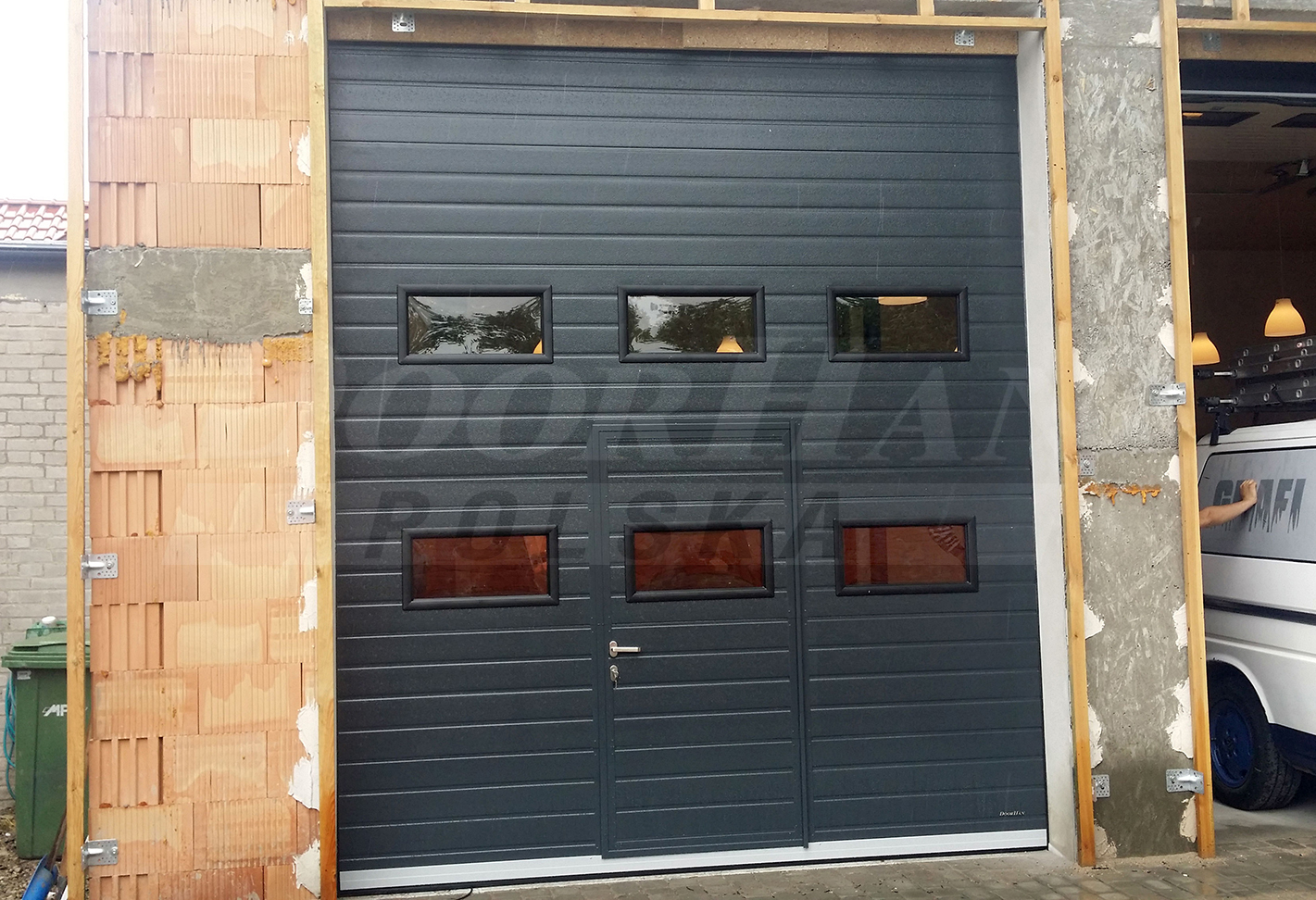

Drzwi przejściowe

Bramy przemysłowe segmentowe mogą być dostarczane z drzwiami przejściowymi, co zapewnia dodatkowe wejście do budynku bez konieczności otwierania całej bramy przemysłowej. Podwójny system uszczelniający zapewnia furtce doskonałe właściwości termoizolacyjne, zatrzymując ciepło w zimie i zimno w lecie. Drzwi przejściowe zawsze otwierają się na zewnątrz, na lewo lub na prawo. Drzwi przejściowe można zainstalować centralnie lub bliżej boków.

Bramy przemysłowe segmentowe z furtką V4ST z progiem 75mm

Furtka V4ST

Próg – 75 mm (bez uszczelki)

Segmentowe bramy przemysłowe z furtką V5ST z progiem 25mm

Furtka V5ST
Próg – 25 mm (bez uszczelki)

Przemysłowe bramy segmentowe z furtką V6ST z progiem 200mm

Furtka V6ST
Próg – 200 mm (bez uszczelki)

Właściwości drzwi przejściowych

– Standardowa szerokość – 900 mm

– Standardowa wysokość – 1800/1900 (zależy od wysokości paneli)

– Minimalna odległość między furtką a krawędzią skrzydła bramy – 400 mm

– Możliwość łączenia paneli panoramicznych z drzwiami przejściowymi

– Wbudowany samozamykacz
– Kąt otwarcia >90°
– Standardowy kolor ramy – srebrny
– Wbudowany czujnik otwartej furtki

– Zabezpieczenie przeciw otwartej furtce

Specyfikacja techniczna

Parametr	Znaczenie	Uwaga:
Odporność na przenoszenie ciepła płótna, m² * ° C / W, klasa (GOST 31174)	1,13 (A)	Wartość zależy od wielkości bramy, wskazanej dla wielkości bramy 3 500 x 3 000 mm
Izolacja akustyczna, dB, klasa (GOST 31174)	24 (A)
Odporność na obciążenie wiatrem, klasa Pa (GOST 31174)	460 (B)
Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż	niezawodność bramy - 120 000, mechanizm skrętny - 25 000 (domyślnie)
Ręczna siła otwierania i zamykania, N, nie więcej niż	260
Granica wodoodporności przy spadku ciśnienia, Pa (GOST 31174)	250
Przepuszczalność powietrza w objętości, m³ / m² * h (GOST 31174)	4.9
Masa skrzydła drzwi, kg / m²	13.5	dokładna wartość zależy od wielkości paneli użytych do budowy bramy

Warunki eksploatacji produktu

Sekcje skrzydła bramy przemysłowej segmentowej muszą poruszać się płynnie wzdłuż prowadnic, a same bramy muszą być zrównoważone, tj. ich ciężar powinien być kompensowany momentem obrotowym sprężyn.
Ręczne otwieranie i zamykanie bramy przemysłowej segmentowej odbywa się tylko za pomocą uchwytu.
Podczas ręcznego otwierania i zamykania bramy nie używaj nadmiernej siły. Ostre szarpnięcia podczas otwierania i zamykania bramy są zabronione.
Upewnij się, że ludzie i zwierzęta nie przebywają w obszarze bramy podczas pracy.
Jazda pod ruchomym skrzydłem bramy jest surowo zabroniona. Może to spowodować obrażenia, oraz uszkodzenie bramy.
Nie narażaj bramy na uderzenia i nie utrudniaj jej swobodnego ruchu podczas otwierania i zamykania.
Nie zanieczyszczaj prowadnic i rolek; może to prowadzić do zakłóceń w płynnym działaniu, a w przypadku napędu elektrycznego może to prowadzić do jego przeciążenia i awarii.
Upewnij się, że w trakcie ruchu skrzydłą nie ma żadnych obcych przedmiotów ani gruzu. Ich obecność może prowadzić do skrzywienia i zakleszczenia skrzydła bramy przemysłowej segmentowej.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)

PDF

Dodatkowe informacje

Zaleca się przechowywanie paneli w ich oryginalnym opakowaniu na płaskiej powierzchni. Przechowywanie paczek z panelami zaleca się nie więcej niż 6 miesięcy od momentu produkcji w magazynach typu zamkniętego lub pod zadaszeniem. Płyty należy chronić przed wilgocią, a zimą przed śniegiem i zanieczyszczeniami. Konieczne jest, aby chronić je przed bezpośrednim działaniem promieni słonecznych, opadów atmosferycznych i kurzu. Pakiety należy przechowywać w pozycji poziomej.

Opakowanie

Pakowanie w karton	Charakterystyka opakowania
Opis	system prowadnic i osłona bramy segmentowej mają sztywne połączenie kartonu i styropianu owiniętego folią rozciągliwą; zespół do montażu jest zapakowany w pudełko z tektury falistej i uszczelniony folią opakowaniową; wszystkie paczki są zaopatrzone w naklejki informacyjne zawierające informacje o zamówieniu, a także logo firmy
Skład	tektura pięciowarstwowa, tworzywo piankowe, folia stretch, taśma samoprzylepna
Szerokość, mm	opakowanie ochronne - od 500 do 800
Wysokość, mm	opakowanie ochronne - od 200 do 800
Długość, mm	opakowanie ochronne - od 2 100 do 8 100
Masa brutto, kg	do 1000
Ilość w paczce	opakowanie ochronne - od 3 do 17 paneli; pakowanie prowadnic - 1 system prowadnic; pakowanie komponentów - pudełko z paczką (może być kilka); Możliwe są dodatkowe pakiety (obramowanie, profil delta itp.)

Bramy segmentowe przemysłowe ISD01

Brama przemysłowa segmentowa ISD01

Obszary aplikacji

Kompleksy magazynowe

Hale produkcyjne

Warsztaty samochodowe

Zalety

Design

Panele warstwowe - typy powierzchni

Panele warstwowe - rodzaje przetłoczeń

Panele warstwowe - rodzaje oklein

Panele warstwowe - kolory standardowe

Panele warstwowe - kolory niestandardowe

Budowa

Tabela rozmiarów

Przygotowanie obiektu budowlanego

Sposoby instalacji

Montaż natynkowy

Standardowe rozwiązania projektowe

Podstawowe wyposażenie

Dodatkowe wyposażenie

Sterowanie

Okna

Okna w ramie plastikowej

Okna w ramie stalowej

Okna w ramie plastikowej

Uchwyty

Zamki

Drzwi przejściowe

Właściwości drzwi przejściowych

Specyfikacja techniczna

Warunki eksploatacji produktu

Certyfikaty i deklaracje

Dodatkowe informacje

Opakowanie

Portfolio zrealizowanych obiektów
