Domki przeładunkowe standardowe do obudowania

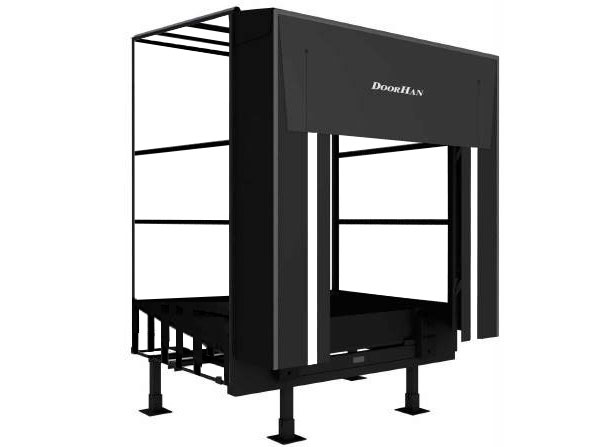

Domek przeładunkowy standardowy do obudowania

Domek przeładunkowy standardowy przeznaczony jest do montażu rampy wyrównawczej i uszczelniacza. Ze względu na fakt, że domki są wyprowadzane z budynku, ich użycie pozwala utrzymać mikroklimat i zaoszczędzić miejsce w obiektach magazynowych, a także chronić ładunek przed czynnikami klimatycznymi. Są one niezbędne w miejscach, w których konieczne jest maksymalne wykorzystanie powierzchni magazynowych i istnieją zwiększone wymagania dotyczące reżimu temperaturowego, a także gdzie nie można zaparkować ciężarówek prostopadle do budynku.
Platforma wyrównująca z obrotową wargą
Domki przeładunkowe standardowych serii DHOUSS (90/60/45/30) i DHOUSP (90/60/45/30), dzięki swojej konstrukcji, mogą być stosowane ze wszystkimi rodzajami uszczelniaczy i ramp przeładunkowych z wargą na zawiasie i wargą teleskopową.

Obszary aplikacji

Kompleksy magazynowe

Kompleksy magazynowe

Korzyści

1

Ukośny dach domku zapewnia
odprowadzanie opadów na bok
a nie na dach uszczelniania i ciężarówki
1

Ukośny dach domku zapewnia
odprowadzanie opadów na bok
a nie na dach uszczelniania i ciężarówki
2

Wybór materiału ścian:
z paneli warstwowych
(rozwiązanie energooszczędne)
lub z blachy profilowanej
(rozwiązanie ekonomiczne)
3

Oszczędność
cennego miejsca
na terenie magazynu
4

Kompleksowe rozwiązanie
Pełne spektrum urządzeń przeładunkowych od jednego producenta

Design

Rama - Kolory standardowe

W celu optymalnej ochrony rampy przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
RAL-9005

RAL 9005 (Czarny)

RAL-5005

RAL 5005 (Niebieski)

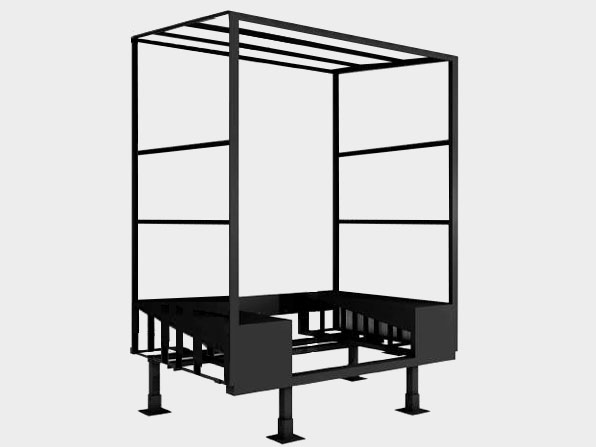

Budowa

  1. Ściana

  2. Noga

  3. Dach

  4. Rama

  5. Listwy maskujące (opcjonalnie)

  1. Ściana

  2. Noga

  3. Dach

  4. Rama

  5. Listwy maskujące (opcjonalnie)

Platforma wyrównująca z obrotową wargą

Tabela rozmiarów

Parametr Wskaźnik
Szerokość konstrukcji, mm 2 800-3 600
Wysokość konstrukcji, mm 3 700-6 600
Długość konstrukcji, mm 2 030-7 648

Standardowe rozwiązania projektowe

Model domku DHOUS 90. Domek przeładunkowy prosty (90°) standardowej serii dla rampy przeładunkowej z wargą na zawiasie i wargą teleskopową.
Platforma wyrównująca z obrotową wargą
Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
Hd, mm Szerokość uszczelniacza 2 800-3 600
Bd, mm Wysokość uszczelniacza 2 800-4 900
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) dowolna
Bh, mm Szerokość rampy dowolna
Hh, mm Wysokość rampy dowolna
A°. Kąt przylegania do budynku magazynu 90
Model domku DHOUS 60. Domek przeładunkowy skośny (60°) standardowej serii dla rampy przeładunkowej z wargą na zawiasie i wargą teleskopową.
Platforma wyrównująca z obrotową wargą
Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
Hd, mm Szerokość uszczelniacza 2 800-3 600
Bd, mm Wysokość uszczelniacza 2 800-4 900
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) dowolna
Bh, mm Szerokość rampy dowolna
Hh, mm Wysokość rampy dowolna
A°. Kąt przylegania do budynku magazynu 60; skierowany w prawo lub w lewo (widok z wnętrza budynku na ulicę)
Model domku DHOUS 45. Domek przeładunkowy skośny (45°) standardowej serii dla rampy przeładunkowej z wargą na zawiasie i wargą teleskopową.
Platforma wyrównująca z obrotową wargą
Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
Hd, mm Szerokość uszczelniacza 2 800-3 600
Bd, mm Wysokość uszczelniacza 2 800-4 900
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) dowolna
Bh, mm Szerokość rampy dowolna
Hh, mm Wysokość rampy dowolna
A°. Kąt przylegania do budynku magazynu 45; skierowany w prawo lub w lewo (widok z wnętrza budynku na ulicę)
Model domku DHOUS 30. Domek przeładunkowy skośny (30°) standardowej serii dla rampy przeładunkowej z wargą na zawiasie i wargą teleskopową.
Platforma wyrównująca z obrotową wargą
Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
Hd, mm Szerokość uszczelniacza 2 800-3 600
Bd, mm Wysokość uszczelniacza 2 800-4 900
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) dowolna
Bh, mm Szerokość rampy dowolna
Hh, mm Wysokość rampy dowolna
A°. Kąt przylegania do budynku magazynu 30; skierowany w prawo lub w lewo (widok z wnętrza budynku na ulicę)

Sposoby instalacji

Platforma wyrównująca z obrotową wargą
Na osadzonych elementach (metalowych płytach). Stosuje się go, gdy płyty metalowe (400 x 400 mm) są instalowane na powierzchni betonowej podstawy we wcześniej wyznaczonych miejscach na etapie przygotowywania miejsca do montażu bębna. Ta metoda instalacji jest najkorzystniejsza. Na betonie (przy pomocy śrub kotwiących). Ten wariant instalacji jest odpowiedni w przypadku, gdy metalowe płytki pod nogami przedsionka nie zostały zainstalowane podczas wylewania betonowej podstawy.
Platforma wyrównująca z obrotową wargą
Możliwość montażu na ścianach z różnych materiałów (beton, cegła, metal, drewno, płyty warstwowe o grubości od 50 do 200 mm).

Podstawowe wyposażenie

Platforma wyrównująca z obrotową wargą
Materiał ścienny - płyta warstwowa (kolor na zewnątrz i wewnątrz RAL 9003); materiał dachowy - blachaprofilowana C44 (ocynkowana)
Platforma wyrównująca z obrotową wargą
Wersja do podbudowy rampy domku przeładunkoego 0 mm (rampa domku jest równo z ścianą budynku)
Platforma wyrównująca z obrotową wargą
Wersja do instalacji dowolnego odbojnika (do wyboru)

Dodatkowe wyposażenie

Platforma wyrównująca z obrotową wargą
Wersja do rozbudowy domku od 1 do 500 mm (rampa domku stoi 1-500 mm w stosunku do ściany budynku)
Platforma wyrównująca z obrotową wargą
Ocieplenie dachu domku za pomocą płyt warstwowych
Platforma wyrównująca z obrotową wargą
Wykonanie ścian - z blachy profilowanej C20. 4 kolory standardowe: RAL 9003 (biały), RAL 5005 (niebieski), RAL 7004 (szary), RAL 3000 (czerwony)
Platforma wyrównująca z obrotową wargą
Wykonanie ścian - z dowolnej blachy trapezowej. Kolor według próbki klienta
Platforma wyrównująca z obrotową wargą
Kompletowanie przedsionka z dodatkowymi elementami wykończeniowymi do obramowania połączenia domku ze ścianą budynku magazynu
Platforma wyrównująca z obrotową wargą
Lampa oświetleniowa.
Jest przeznaczona oświetlenia platformy przeładunkowej. Mocowana na ramieniu z możliwością regulacji.
Platforma wyrównująca z obrotową wargą
Naprowadzacze kół.
Zaprojektowane, aby zapewnić szybkie i dokładne parkowanie samochodu w doku oraz zapobiegać uszkodzeniom uszczelniaczym i ścian budynku. Naprowadzacze są zaprojektowane w taki sposób, aby zminimalizować możliwy kontakt z obręczą kół samochodu. Są to rury stalowe o średnicy 159 mm z zaczepami do mocowania i instalowane na placu przed stacją dokującą. Naprowadzacze montuje się na dwa sposoby - na śruby kotwowe lub betonowanie.
Platforma wyrównująca z obrotową wargą
Artykułk «BR250x250x100».
Podstawowy. Gumowy zderzak 250х250х100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BR450x250x100».
Podstawowy. Gumowy zderzak 450x250x100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRC510х250х330».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak gumowy 510x250x330 mm (wymiary zewnętrzne) typ konsolowy. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Używany w przypadku, gdy wysokość nadwozia samochodu może być większa niż wysokość rampy. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRM610х250х175».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 610х250х175 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRM600х364х110».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 600х364х110 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Można go używać tylko z rampami z teleskopową wargą o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRSP (16) 465х250х165».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 465х250х16 ​​mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRSP (16) 465х250х165S».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak ma wymiary 465x250x165 mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm i czujnikiem parkowania. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest zamknięty mocną zewnętrzną stalową płytą i czujnikiem, co zapewnia bezpieczne dokowanie ciężarówki. Używany w systemie z radarem parkingowym. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BRSP (10) 460х250х160».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 460h250h160 mm (wymiary zewnętrzne) ze stalową podkładką roboczą o grubości 10 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BS500x255x205».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Stal zderzaka 500 x 255 x 205 mm (wymiary zewnętrzne) z wkładką przepustnicy. Jest to zderzak hybrydowy, to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu. Można go używać tylko z rampami z teleskopową wargą o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Artykuł «BS800x255x205».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Stal zderzaka 800x255x205 mm (wymiary zewnętrzne) z wkładką przepustnicy. Jest to zderzak hybrydowy, jest to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu. Można go używać tylko z platformami z teleskopową krawędzią o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Platforma wyrównująca z obrotową wargą
Podwójny klin pod koła
Przyjazny w obsłudze, innowacyjny i wytrzymały podwójny klin pod koła, blokujący koła ciężarówki po obu stronach. Ten klin może zostać wyposażony opcjonalnie w detektor optyczny.

Specyfikacja techniczna

Parametr Znaczenie Uwagi
Maksymalna wysokość, mm 6 600
Maksymalna długość, mm 7 648
Minimalna wysokość, mm 3 700
Minimalna długość, mm 2 030
Szerokość, mm 2 800-3 600
Obciążenie śniegiem, kg / m² 100
Kolor RAL 9005 (czarny), RAL 5005 (niebieski) standardowe kolory kratownicy i ramy, dowolny inny kolor (opcjonalnie)
Kolor RAL 9003 (biały), RAL 5005 (niebieski), RAL 7004 (szary), RAL 3000 (czerwony) standardowe kolory ścian, dowolny inny kolor (opcjonalnie)
Kolor RAL 7038 (szary) RAL 7038 (szary)

Opakowanie

Pakowanie w karton Charakterystyka opakowania
Długość, mm krawężnik (w zależności od długości platformy) - 2 000-4 500; wsparcie - 2 800-3 600; trójkąty - 2 800-3 600; szkielet - 6 536 (max); dodatkowe elementy - 2 500; ściany - 5,962 (maks.); dach - 7,788 (max)
Szerokość, mm krawężnik - 785 (max); obsługuje - 300; trójkąty - 3 400; ramka - 500 (max); dodatkowe elementy - 200; ściany - 2 400 (max); dach - 1 100
Wysokość, mm krawężnik - 800 (max); obsługuje - 550 (max); trójkąty - 200; ramka - 500 (max); dodatkowe elementy - 200; ściany - 50; dach - 150 (max)
Skład Stopy, wsporniki, trójkąty, szkielet, elementy wykańczające, ściany, dach, pudełko z kompletnym zestawem

Dodatkowe informacje

Firma DoorHan dokonuje załadunku towarów do transportu towarowego za pomocą dźwigu hydraulicznego lub wózka widłowego. Nabywca lub instalator musi zapewnić ten sam sprzęt do przenoszenia produktów. W przypadku żurawia lub innych środków podnoszących zaleca się stosowanie zawiesi o odpowiedniej nośności.
  1. Sprzęt do podnoszenia i instalacji:

    - wózek widłowy (minimalny udźwig - 35 kN, długość wideł - nie mniej niż 2 000 mm);

    - dźwig (minimalny udźwig - 20 kN).

  2.  Sprzęt do instalacji:

    - spawarka (5-200 A) lub podobna;

    - elektrody do spawania 3 mm.

Warunki eksploatacji produktu

  1. Aby zapewnić niezawodne i bezproblemowe działanie bębna, zaleca się regularną kontrolę i konserwację.

  2. Zimą konieczne jest oczyszczenie przedsionka, uszczelniacza i platformy wyrównawczej zainstalowanych na nim, a także otaczającego obszaru ze śniegu, aby zapewnić prawidłowe ustawienie samochodu.

  3. Prędkość parkowania samochodu na peronie powinna być minimalna, nieprzekraczająca 1 km/h (30 cm/s).

  4. Zabronione jest kierowanie wózków widłowych i innych mechanizmów podnoszących na cokoły domku. Ruch powinien być wykonywany tylko na pokrywie rampy przeładunkowej i trójkątów przedsionka.

  5. Uwaga. Konieczne jest monitorowanie stanu odbojników zainstalowanych na platformie. Jeżeli zużyją się (pozostała grubość jest mniejsza niż 50 mm) lub ich brak, działanie domku należy zatrzymać do czasu zainstalowania odbojników o grubości większej niż 50 mm.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)
