Mini rampy mechaniczne

Podnośnik dwunożycowy poziomy

Nowoczesne hydrauliczne stoły podnoszące są wykorzystywane w różnych dziedzinach działalności, zarówno przemysłowych, jak i domowych, zapewniając podnoszenie i obniżanie towarów na różne poziomy. Zastosowanie stołów podnoszących umożliwia jak najszybsze wykonywanie operacji przeładunku wertykalnego. Stoły podnoszące są niezawodne w działaniu i łatwe w utrzymaniu. Stół podnoszący jest nieruchomym urządzeniem podnoszącym, przeznaczonym do przemieszczania przedmiotów podczas organizowania przesyłki ładunkowej między różnymi poziomami pomieszczeń. stoły podnośnikowe mogą być wykorzystywane do podnoszenia / opuszczania pojazdów na parkingach, na liniach produkcyjnych na dostawę materiałów do poziomu urządzeń zasilających oraz jako alternatywa dla towarów unieść w pokoju lub rampy stacjonarnego celu załadunku / rozładunku ciężarówek.
Podnośnik przeładunkowy dwunożycowy poziomy producent DoorHan
Podnośnik dwunożycowy poziomy - widok ogólny

Obszary aplikacji

Kompleksy magazynowe, obiekty przemysłowe, parkingi

Podnośniki nożycowe do hal i magazynów

Korzyści

1

Bezpieczeństwo użytowania
Dzięki wrażliwej ramie na całym obwodzie
zaworom zabezpieczającym a także mechanicznym ogranicznikom.
Rama bezpieczeństwa na całym obwodzie dla podnośników nożycowych
2

Zewnętrzna / wewnętrzna lokalizacja
stacji hydraulicznej
Zewnętrzna lokalizacja pompy hydraulicznej podnośnika nożycowego
3

Możliwość stosowania
w ujemnych temperaturach do 30°C
Podnośniki nożycowe stosowane do pracy w niskiej temperaturze
4

Możliwość produkcji
według indywidualnego projektu
Podnośnik nożycowy niskoprofilowany

Design

Typy powierzchni

Gładka powierzchnia podestu
Blacha gładka
Blacha łezkowa podestu nożycowego
Blacha łezkowa

Kolory standardowe

RAL-9005

RAL 9005 (Czarny)

RAL-5005

RAL 5005 (Niebieski)

W celu optymalnej ochrony pomostu przeładunkowego przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.

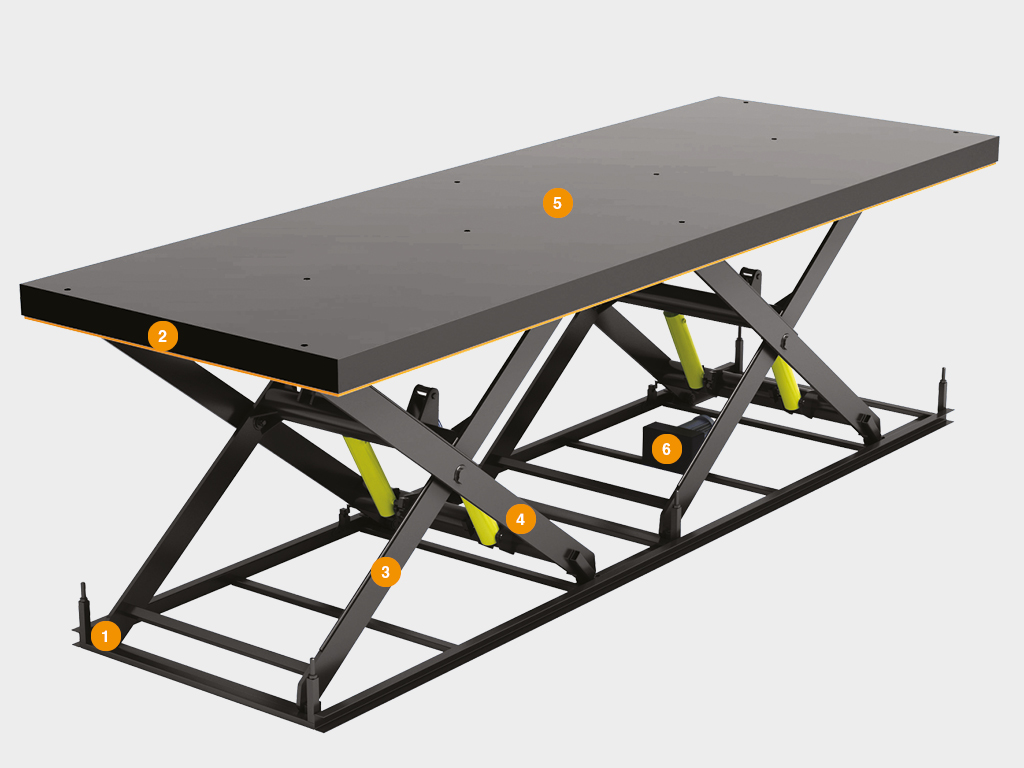

Budowa

  1. Podstawa stołu

  2. Rama bezpieczeństwa stołu

  3. Dźwignie zewnętrzne stołu

  4. Dźwignie wewnętrzne stołu

  5. Platforma stołu

  6. Stacja hydrauliczna
Budowa podnośnika przeładunkowego dwunożycowego poziomego

Sposoby instalacji

Montaż podnośnika nożycowego na posadzce

Montaż na posadzce

Montaż podnośnika nożycowego w gnieździe

Montaż w gnieździe

Przygotowanie gniazda

Wymogi dotyczące obiektu budowlanego

Gniazda dla podnośników nożycowych w zależności od rodzaju podnośnika nożycowego wykonuje się zgodnie z rysunkami «Schemat przygotowania gniazda» w sekcji «Rysunki»
Gniazdo dla podnośników przeładunkowych

Podstawowe wyposażenie

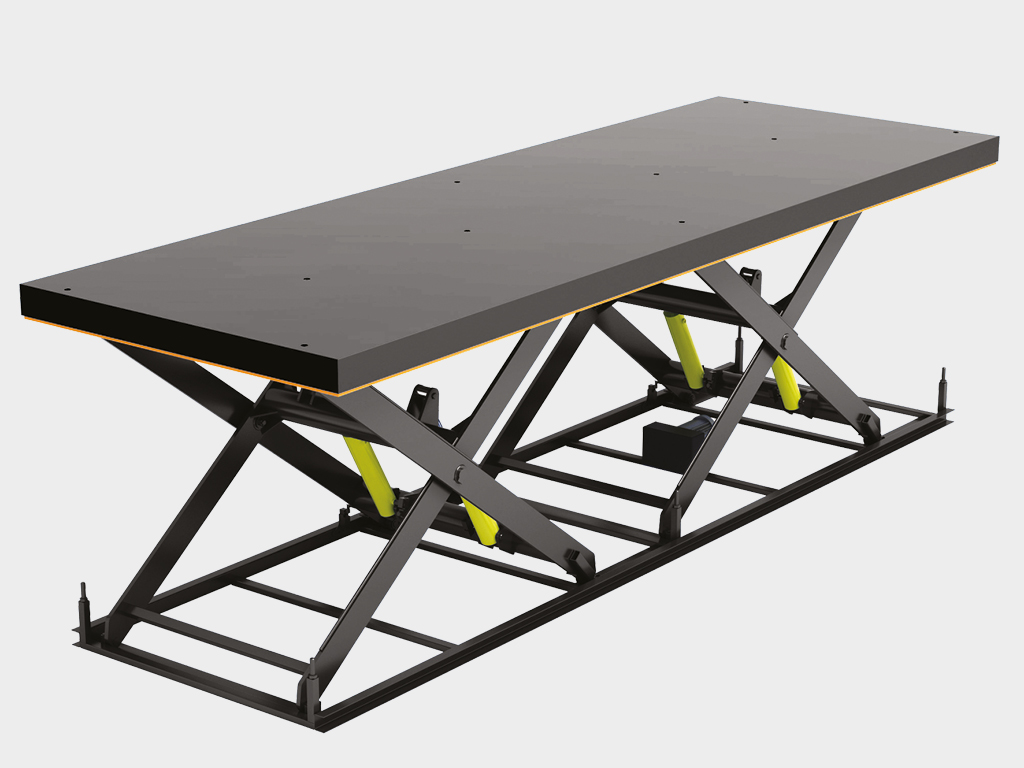

Podnośnik nożycowy tandemowy

Podnośnik tandemowy

Jednostka sterująca dla podnośników nożycowych LTCU-1

Jednostka sterująca LTCU-1

Podłączenie do jednostki sterującej

Podłączenie do jednostki sterującej

Dodatkowe wyposażenie

Barierki boczne stołu podnoszącego
Barierki boczne
Ogrodzenie stołu podnoszącego z furtką
Ogrodzenie stołu podnoszącego z furtką
Podnośnik nożycowy z wargą uchylną
Warga uchylna

Specyfikacja techniczna

Parametr Znaczenie Uwaga:
Moc, W określone przez parametry tabeli
Napięcie zasilania, V 380
Napięcie zasilania, V 24 napięcie sterujące
Stopień ochrony IP IP54
Płyn roboczy olej niskotemperaturowy STATOIL Hydraulic 131
Zakres temperatury roboczej, ° С -30 ... + 50
Masa produktu, kg określone przez parametry tabeli

Warunki eksploatacji produktu

  1. Przed włączeniem stołu zdejmij zaczep transportowy (śruby oczkowe).

  2. Nie używaj stołu podnośnikowego, jeśli w obszarze roboczym znajdują się ludzie lub ciała obce.

  3. Nie przekraczaj dopuszczalnej ładowności.

  4. Sprawdź, czy stół podnoszący nie ma żadnych wad spowodowanych przez spadające ładunki lub wstrząsy pojazdu.

  5. Upewnij się, że wszystkie ścieżki przesuwne są czyste i że nie ma w nich żadnych ciał obcych.

  6. Sprawdź, czy nie ma wycieków z elementów hydraulicznych.

  7. Po zakończeniu pracy ze stołem podnośnikowym należy go obniżyć do dolnej pozycji.

  8. Do pracy przy stole dozwolone są osoby, które badały strukturę i działanie stołu podnoszącego.

  9. Sprawdzić działanie i regulację ramy bezpieczeństwa, działanie stołu z wadliwą ramą zabezpieczającą jest zabronione!

  10. Nie obsługiwać stołu, jeśli wykryte zostaną jakiekolwiek usterki. Uwaga, proszę! Używanie stołu do podnoszenia / opuszczania ludzi jest zabronione!

Dodatkowe informacje

Firma DoorHan dokonuje załadunku podnośników nożycowych za pomocą dźwigu hydraulicznego lub wózka widłowego z chwytem widłowym nie mniejszym niż 2 m. Kupujący lub Instalator musi dostarczyć ten sam sprzęt do przenoszenia produktów. W przypadku korzystania z dźwigu lub innego sprzętu do podnoszenia zaleca się stosowanie zawiesi odpowiedniego ładunku.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)
