Podnośnik jednonożycowy

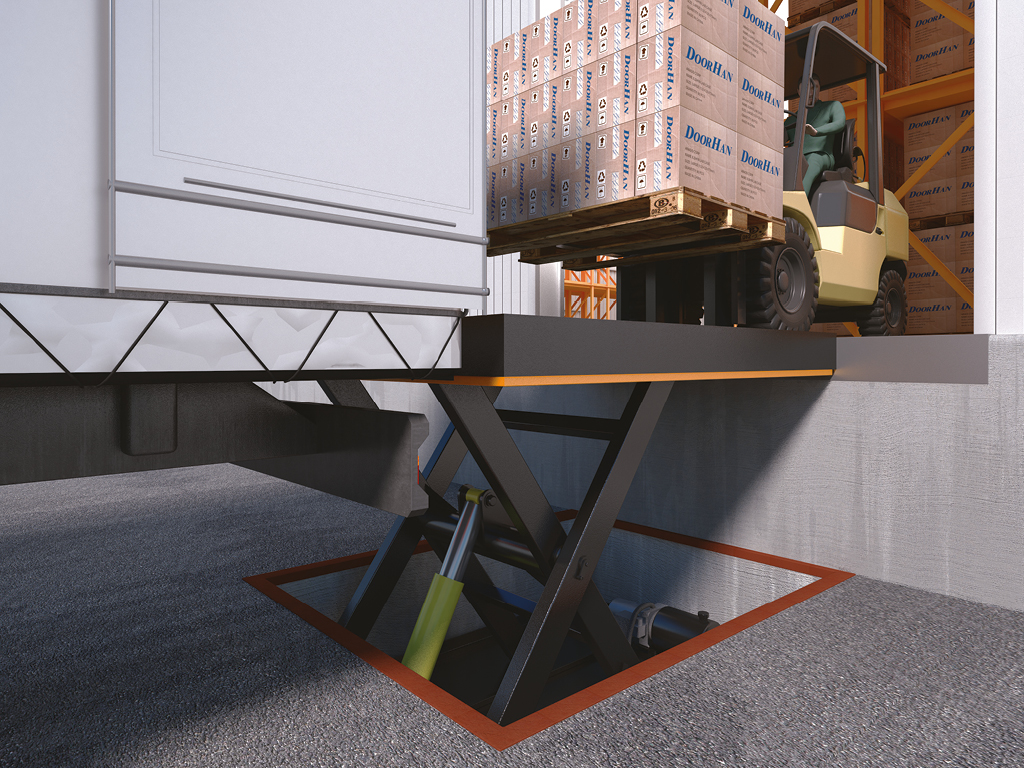

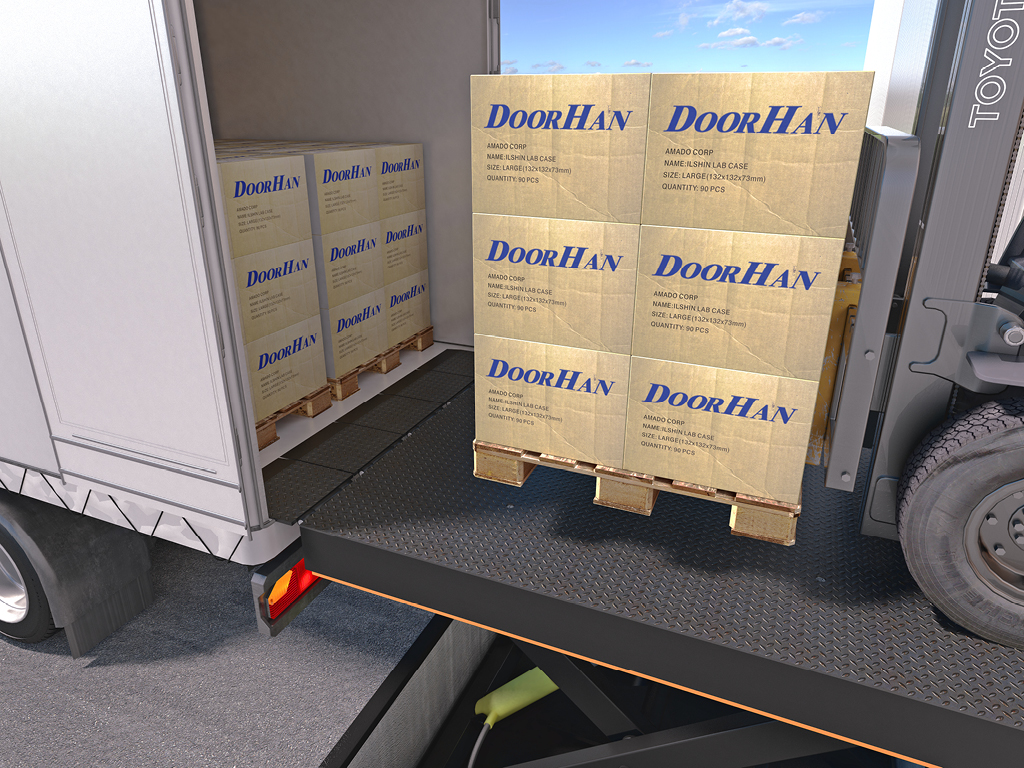

Nowoczesne hydrauliczne stoły podnoszące są wykorzystywane w różnych dziedzinach działalności, zarówno przemysłowych, jak i domowych, zapewniając podnoszenie i obniżanie towarów na różne poziomy. Zastosowanie stołów podnoszących umożliwia jak najszybsze wykonywanie operacji przeładunku wertykalnego. Stoły podnoszące są niezawodne w działaniu i łatwe w utrzymaniu. Stół podnoszący jest nieruchomym urządzeniem podnoszącym, przeznaczonym do przemieszczania przedmiotów podczas organizowania przesyłki ładunkowej między różnymi poziomami pomieszczeń. stoły podnośnikowe mogą być wykorzystywane do podnoszenia / opuszczania pojazdów na parkingach, na liniach produkcyjnych na dostawę materiałów do poziomu urządzeń zasilających oraz jako alternatywa dla towarów unieść w pokoju lub rampy stacjonarnego celu załadunku / rozładunku ciężarówek.

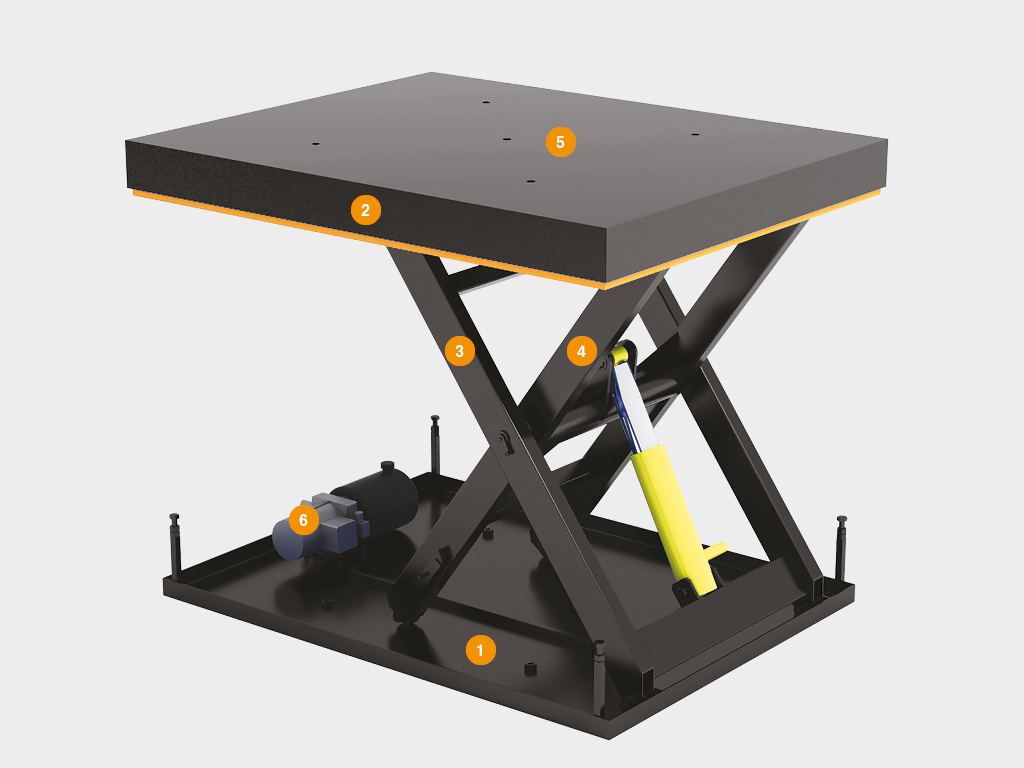

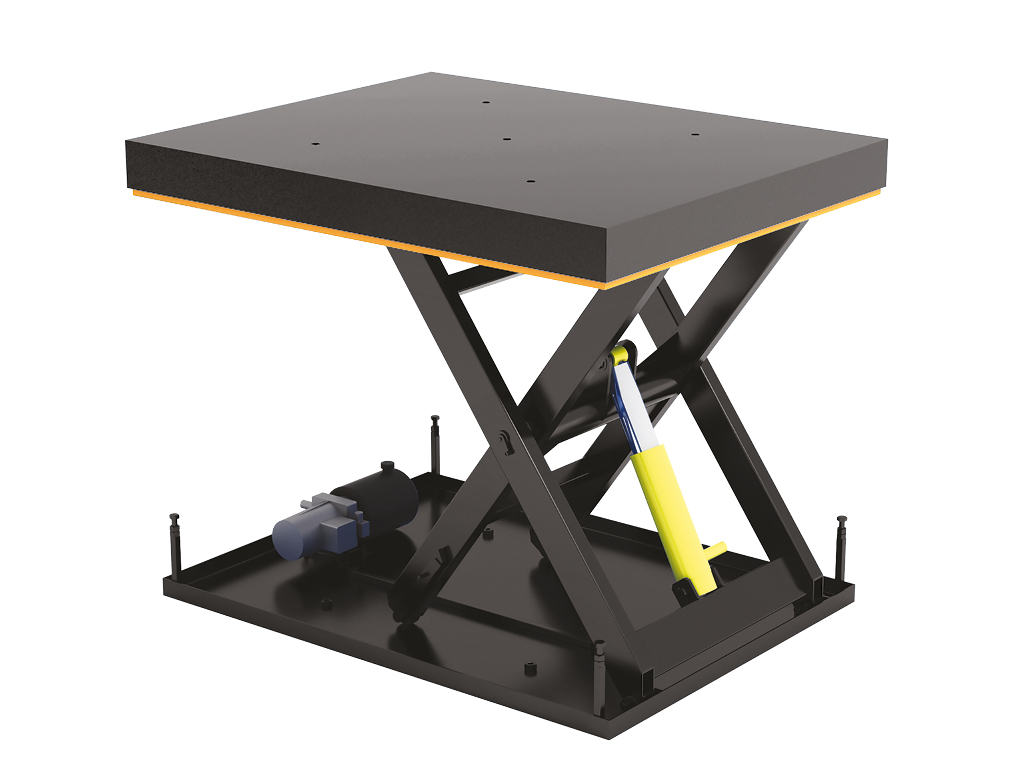

Podnośnik jednonożycowy - widok ogólny
1
Bezpieczeństwo użytowania

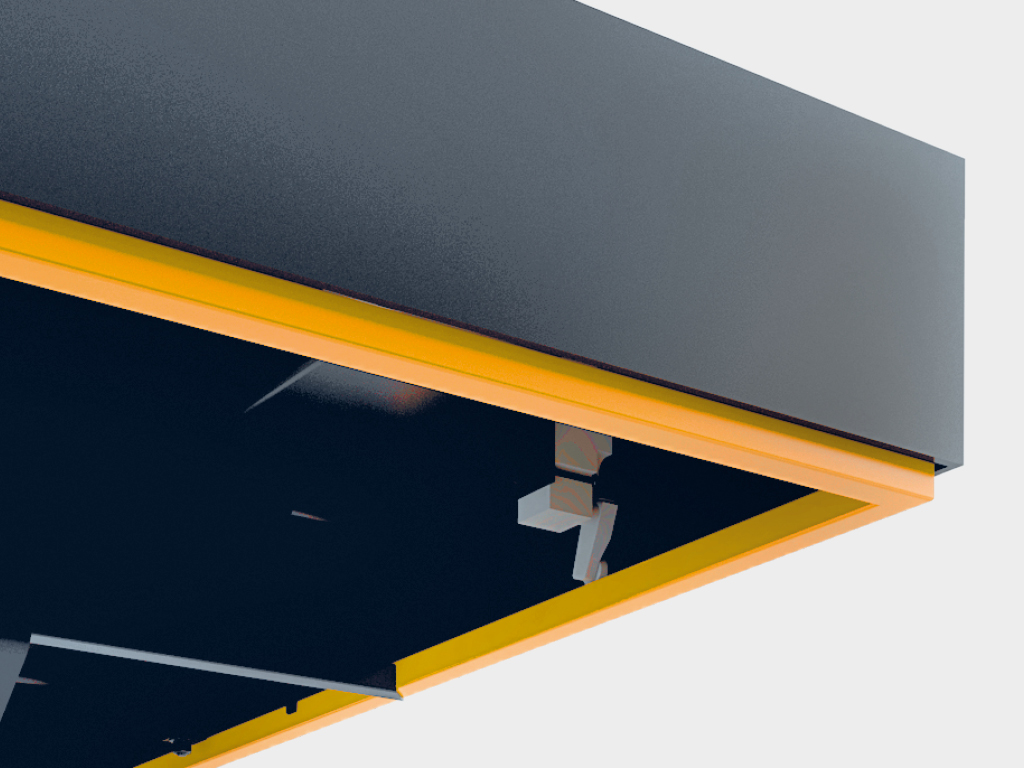

Dzięki wrażliwej ramie na całym obwodzie
zaworom zabezpieczającym a także mechanicznym ogranicznikom.
2

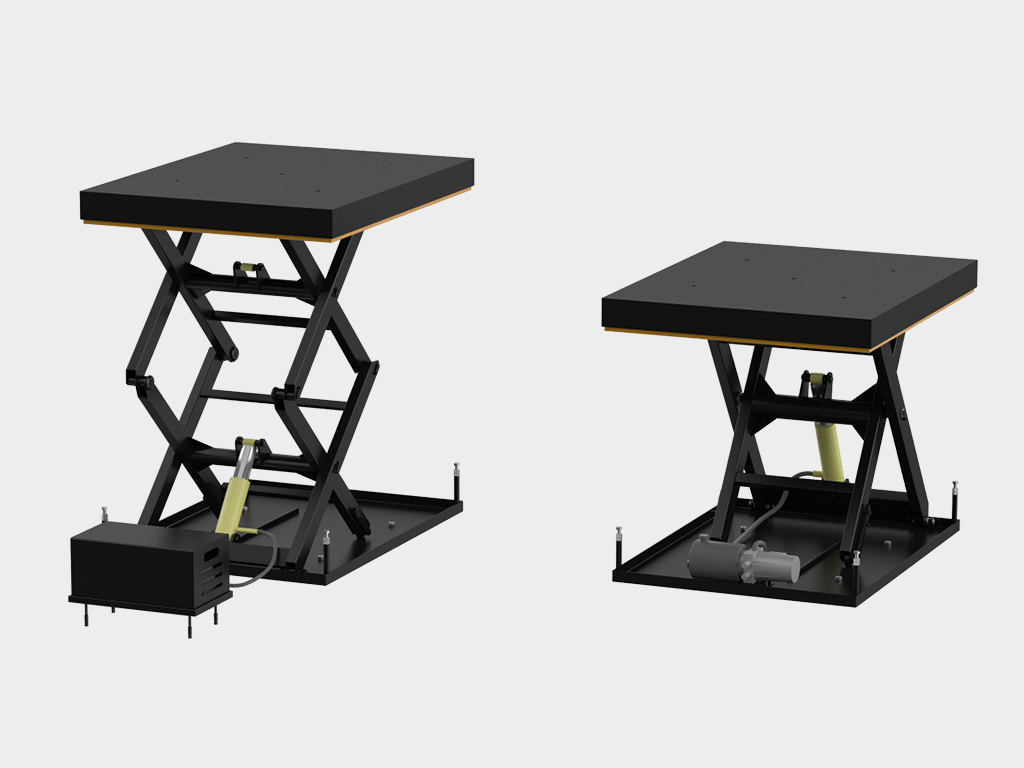

Zewnętrzna / wewnętrzna lokalizacja
stacji hydraulicznej
3

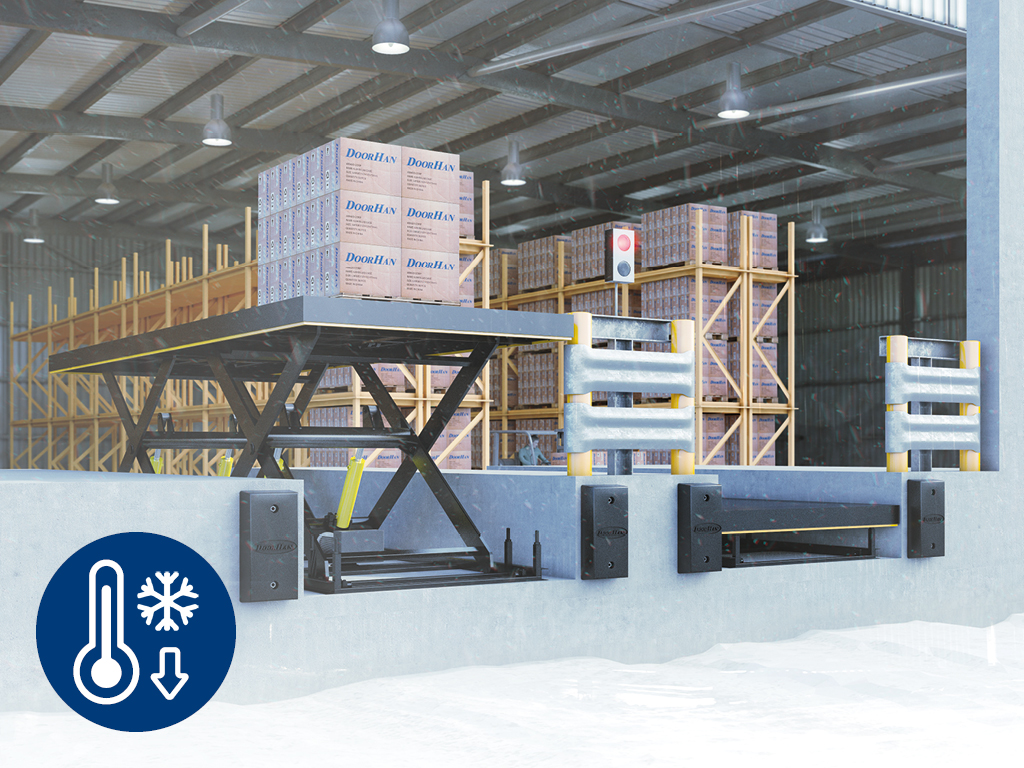

Możliwość stosowania
w ujemnych temperaturach do 30°C
4
Możliwość produkcji
według indywidualnego projektu
Design
Typy powierzchni

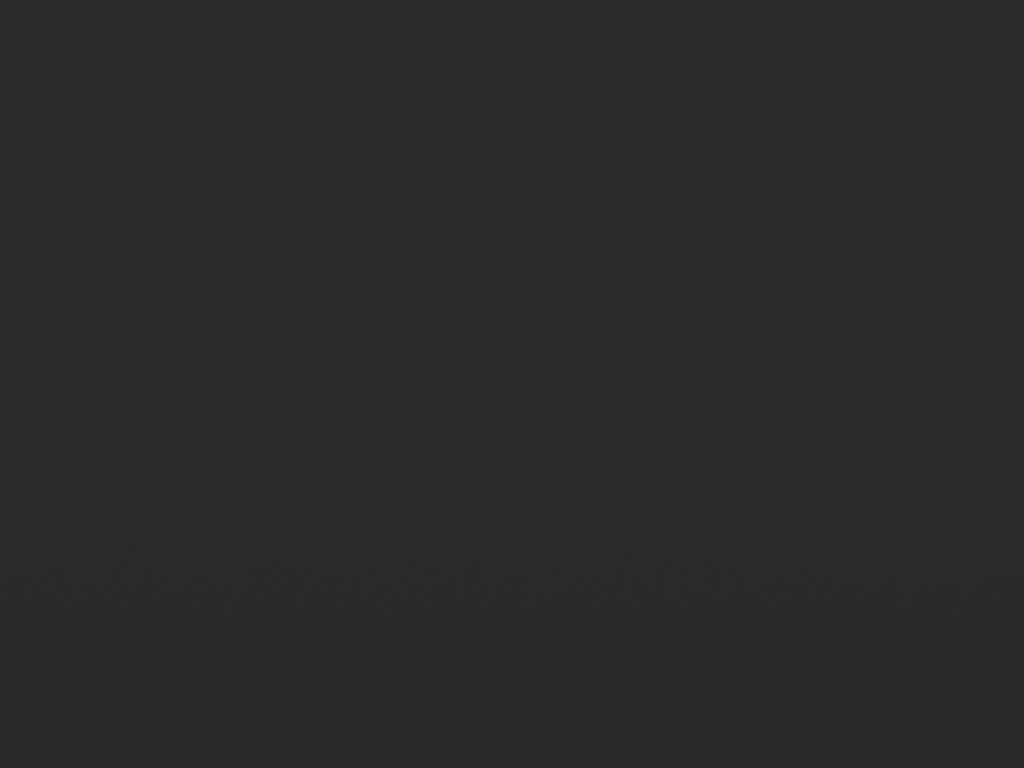

Blacha gładka

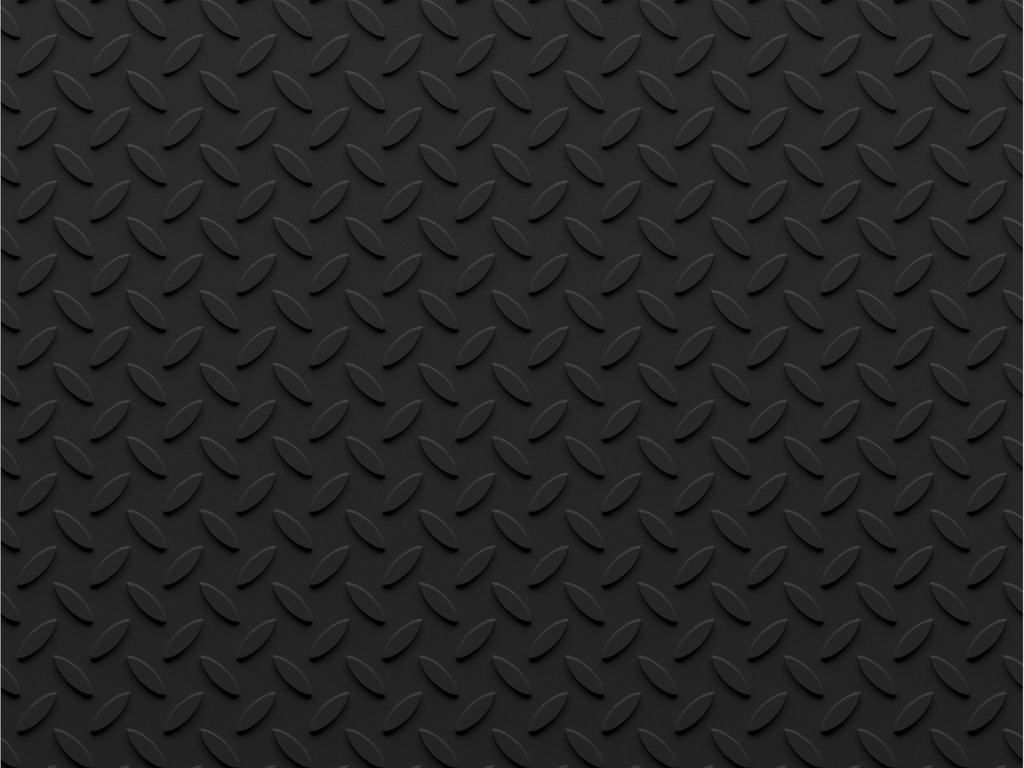

Blacha łezkowa
Kolory standardowe
RAL 9005 (Czarny)
RAL 5005 (Niebieski)
W celu optymalnej ochrony pomostu przeładunkowego przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
Tabela rozmiarów
| Parametr | Wskaźnik |
|---|---|
| Długość konstrukcji, m | 1.3-4 |
| Szerokość struktury, m | 1-2.4 |
| Wysokość konstrukcyjna, m | 0,35-0,83 |
Sposoby instalacji

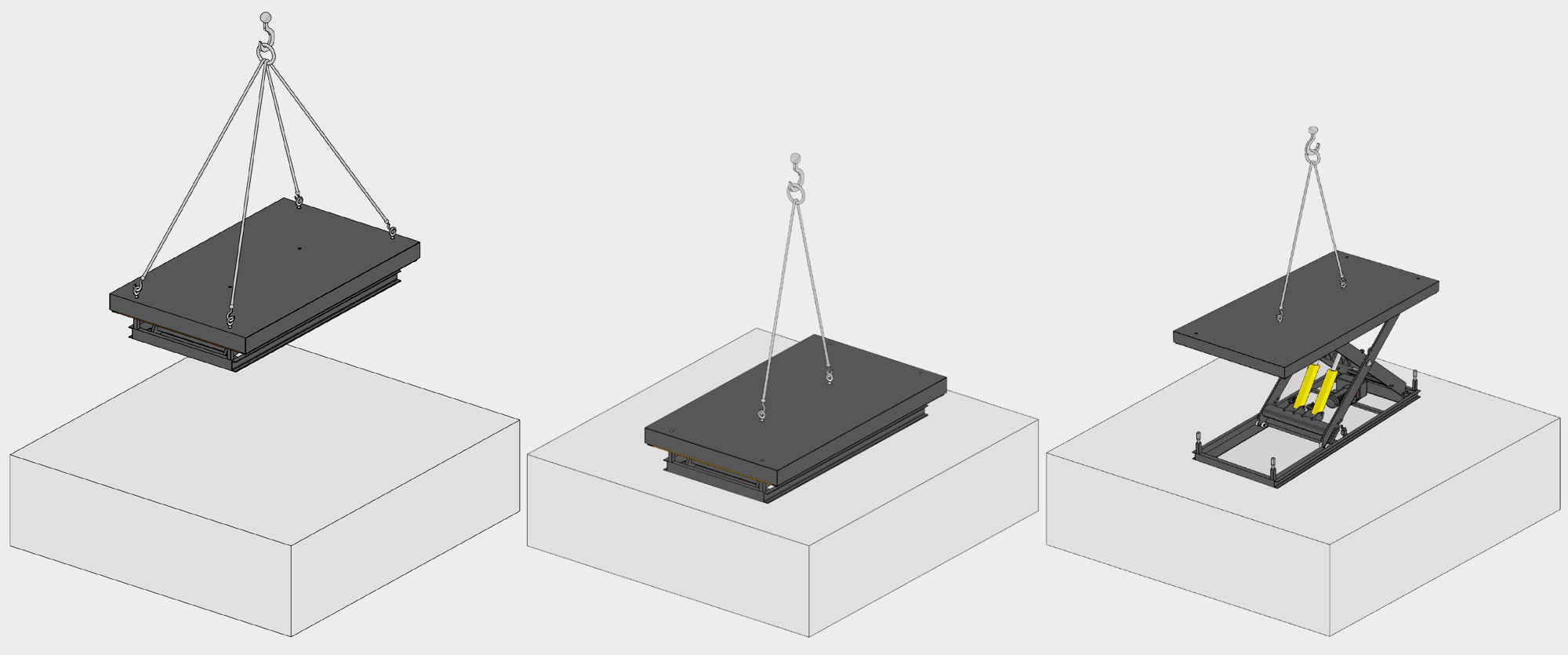

Montaż na posadzce

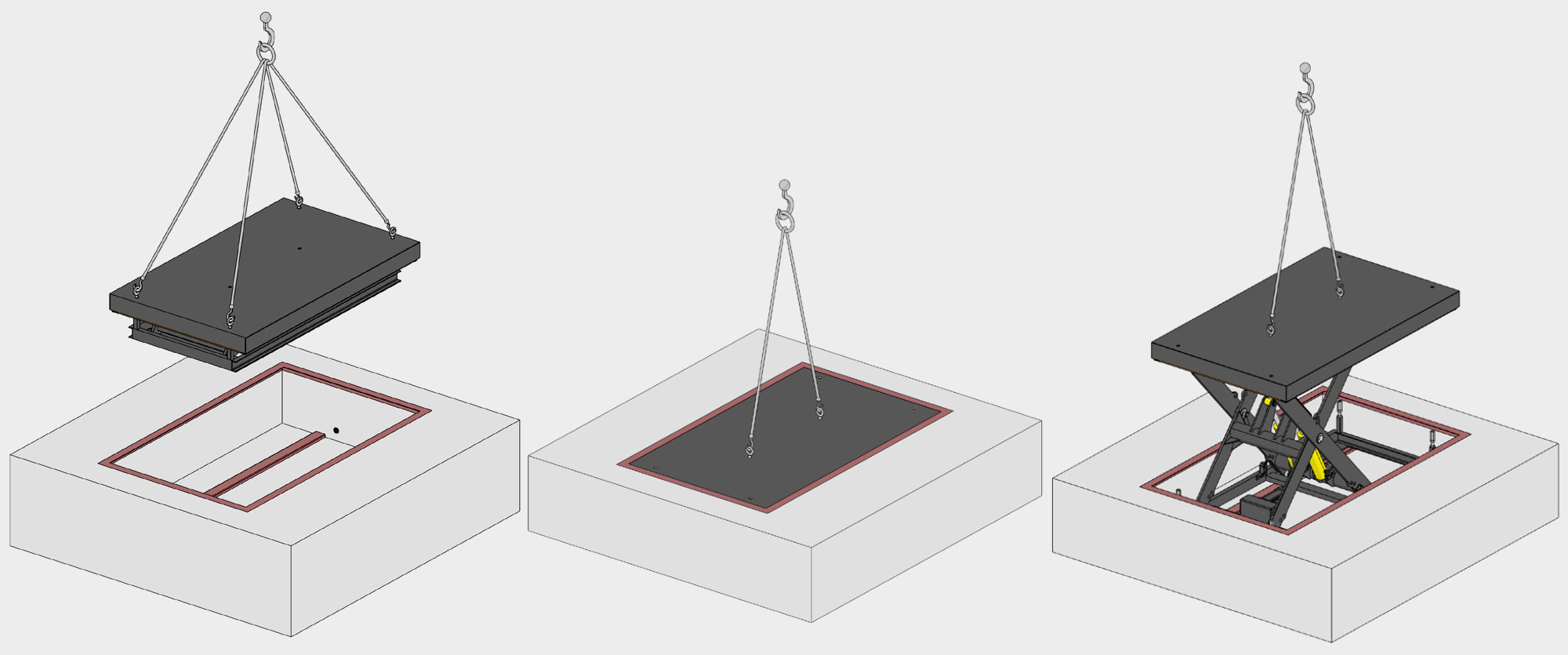

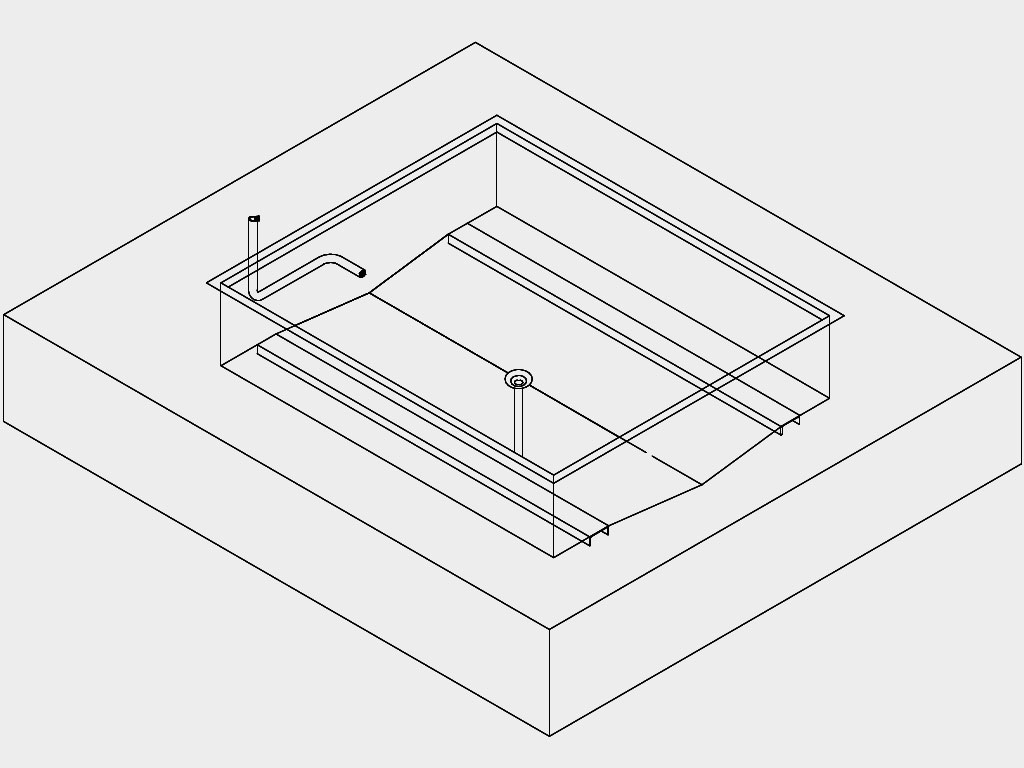

Montaż w gnieździe

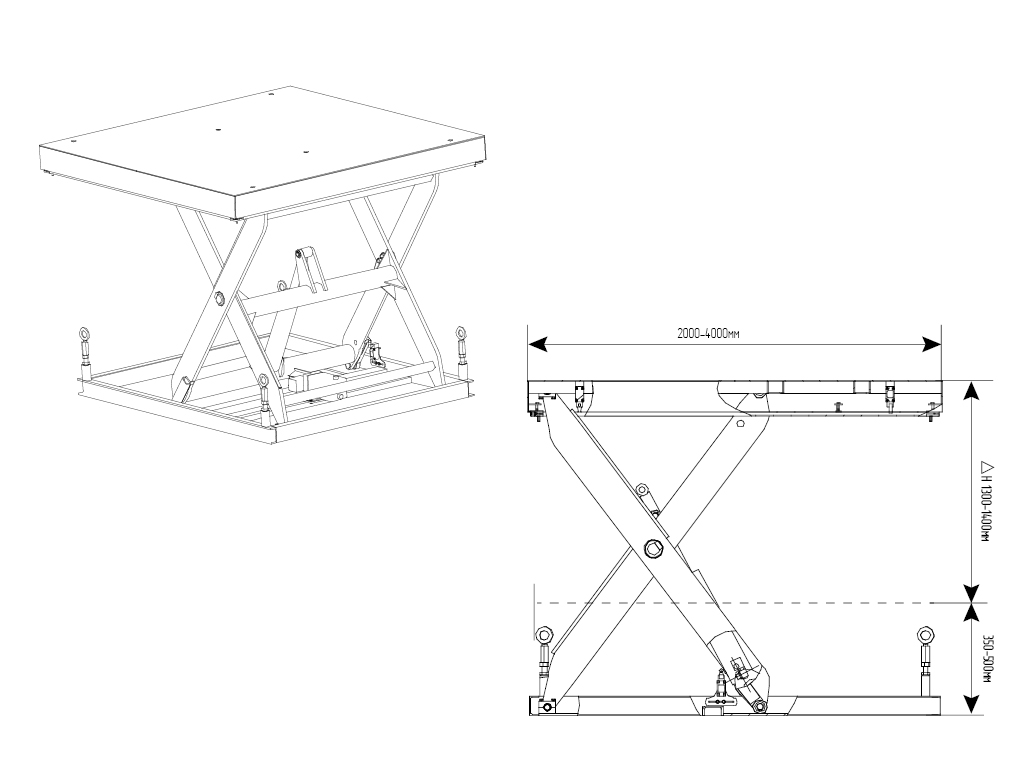

Standardowe rozwiązania projektowe
Podnośnik jednonożycowy
| Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
|---|---|
| H, mm Długość | 2 000-4 000 |
| B, mm Szerokość | 1 200-2 400 |
| b2, mm Zasięg działania, dół | 350-500 |
| b1, mm Zakres działania, do góry | 1 650-1 900 |
Specyfikacja techniczna
| Parametr | Znaczenie | Uwaga: |
|---|---|---|
| Ładowność, kg | 500-5 000 | |
| Zakres temperatury roboczej, ° С | -30 ... + 50 | |
| Długość, mm | 1 300-4 000 | |
| Stopień ochrony IP | IP54 | |
| Klasa czyszczenia powierzchni przed malowaniem | Sa2 | |
| Moc, W | 750-3000 | moc napędu elektrycznego pompy hydraulicznej |
| Napięcie zasilania, V | 380 | |
| Szerokość, mm | 1 000-2 400 |
Warunki eksploatacji produktu
- Przed włączeniem stołu zdejmij zaczep transportowy (śruby oczkowe).
- Nie używaj stołu podnośnikowego, jeśli w obszarze roboczym znajdują się ludzie lub ciała obce.
- Nie przekraczaj dopuszczalnej ładowności.
- Sprawdź, czy stół podnoszący nie ma żadnych wad spowodowanych przez spadające ładunki lub wstrząsy pojazdu.
- Upewnij się, że wszystkie ścieżki przesuwne są czyste i że nie ma w nich żadnych ciał obcych.
- Sprawdź, czy nie ma wycieków z elementów hydraulicznych.
- Po zakończeniu pracy ze stołem podnośnikowym należy go obniżyć do dolnej pozycji.
- Do pracy przy stole dozwolone są osoby, które badały strukturę i działanie stołu podnoszącego.
- Sprawdzić działanie i regulację ramy bezpieczeństwa, działanie stołu z wadliwą ramą zabezpieczającą jest zabronione!
- Nie obsługiwać stołu, jeśli wykryte zostaną jakiekolwiek usterki. Uwaga, proszę! Używanie stołu do podnoszenia / opuszczania ludzi jest zabronione!
Dodatkowe informacje
Firma DoorHan dokonuje załadunku podnośników nożycowych za pomocą dźwigu hydraulicznego lub wózka widłowego z chwytem widłowym nie mniejszym niż 2 m. Kupujący lub Instalator musi dostarczyć ten sam sprzęt do przenoszenia produktów. W przypadku korzystania z dźwigu lub innego sprzętu do podnoszenia zaleca się stosowanie zawiesi odpowiedniego ładunku.
Certyfikaty i deklaracje
Certyfikat zgodności (sprzęt do przeładunku)
