Podnośnik wielonożycowy pionowy
Nowoczesne hydrauliczne stoły podnoszące są wykorzystywane w różnych dziedzinach działalności, zarówno przemysłowych, jak i domowych, zapewniając podnoszenie i obniżanie towarów na różne poziomy. Zastosowanie stołów podnoszących umożliwia jak najszybsze wykonywanie operacji przeładunku wertykalnego. Stoły podnoszące są niezawodne w działaniu i łatwe w utrzymaniu. Stół podnoszący jest nieruchomym urządzeniem podnoszącym, przeznaczonym do przemieszczania przedmiotów podczas organizowania przesyłki ładunkowej między różnymi poziomami pomieszczeń. stoły podnośnikowe mogą być wykorzystywane do podnoszenia / opuszczania pojazdów na parkingach, na liniach produkcyjnych na dostawę materiałów do poziomu urządzeń zasilających oraz jako alternatywa dla towarów unieść w pokoju lub rampy stacjonarnego celu załadunku / rozładunku ciężarówek.

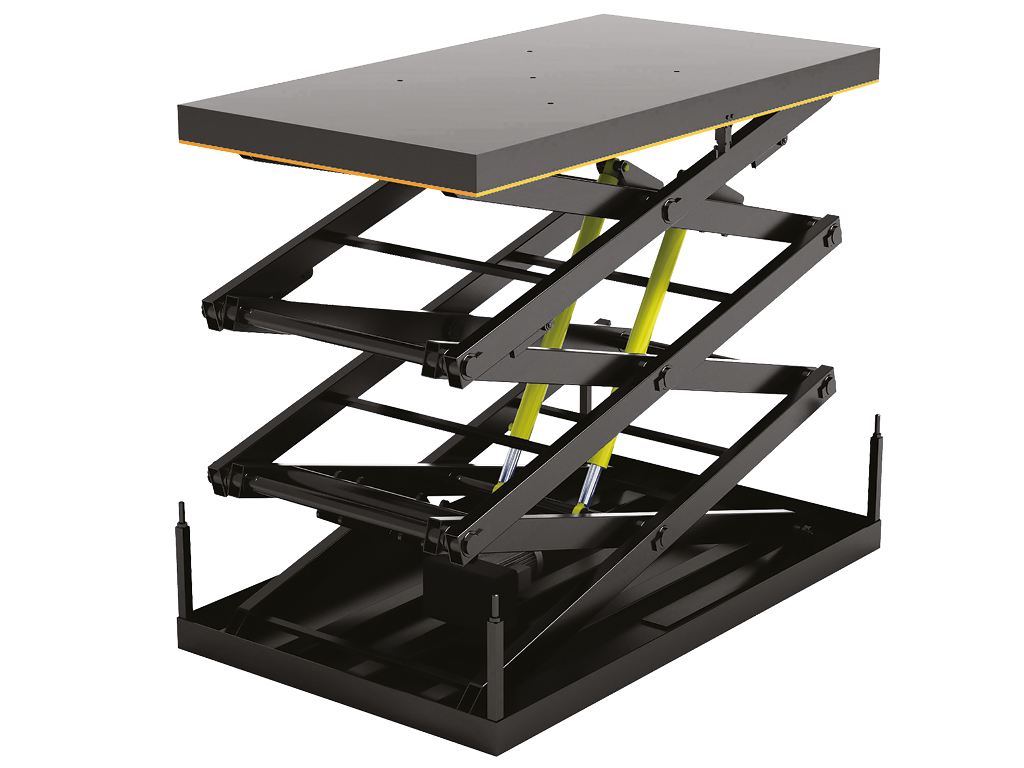

![Podnośnik przeładunkowy wielonożycowy pionowy producent DoorHan Podnośnik przeładunkowy wielonożycowy pionowy producent DoorHan](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/podnosnik-przeladunkowy-wielonozycowy-pionowy.jpg)

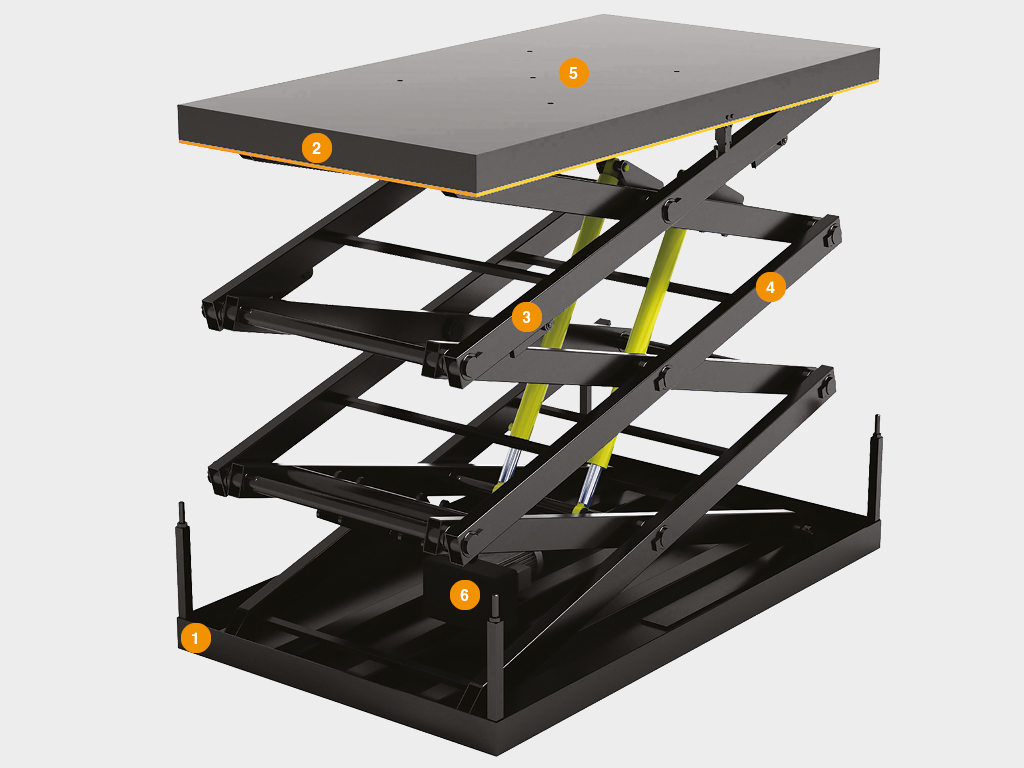

Podnośnik wielonożycowy pionowy - widok ogólny
1
Bezpieczeństwo użytowania
Dzięki wrażliwej ramie na całym obwodzie
zaworom zabezpieczającym a także mechanicznym ogranicznikom.
![Rama bezpieczeństwa na całym obwodzie dla podnośników nożycowych Rama bezpieczeństwa na całym obwodzie dla podnośników nożycowych](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/rama-bezpieczenstwa-dla-podnosnikow-nocycowych.jpg)
2
Zewnętrzna / wewnętrzna lokalizacja
stacji hydraulicznej
![Zewnętrzna lokalizacja pompy hydraulicznej podnośnika nożycowego Zewnętrzna lokalizacja pompy hydraulicznej podnośnika nożycowego](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/zewnetrzna-lokalizacja-pompy-hudraulicznej-podnosnika-nozycowego.jpg)
3
Możliwość stosowania
w ujemnych temperaturach do 30°C
![Podnośniki nożycowe stosowane do pracy w niskiej temperaturze Podnośniki nożycowe stosowane do pracy w niskiej temperaturze](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/podnosniki-nozycowe-stosowane-w-warunkach-niskich-temperatur.jpg)
4
Możliwość produkcji
według indywidualnego projektu
![Podnośnik nożycowy niskoprofilowany Podnośnik nożycowy niskoprofilowany](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/podnosnik-nozycowy-niskoprofilowany.jpg)
Design
Typy powierzchni
![Gładka powierzchnia podestu Gładka powierzchnia podestu](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/gladka-powierzchnia-podestu-podnosnika-nozycowego.jpg)
Blacha gładka
![Blacha łezkowa podestu nożycowego Blacha łezkowa podestu nożycowego](/images/dla-przemyslu/technika-przeladunku/rampy-przeladunkowe/MT7_powierzchnia.jpg)
Blacha łezkowa
Kolory standardowe
![RAL-9005 RAL-9005](/images/kolory-standardowe/RAL-9005.jpg)
RAL 9005 (Czarny)
![RAL-5005 RAL-5005](/images/kolory-standardowe/RAL-5005.jpg)
RAL 5005 (Niebieski)
W celu optymalnej ochrony pomostu przeładunkowego przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
Tabela rozmiarów
Parametr | Wskaźnik |
---|---|
Długość konstrukcji, m | 1.3-4 |
Szerokość konstrukcji, m | 1-2.4 |
Wysokość konstrukcji, m | 0,35-0,83 |
Sposoby instalacji
![Montaż podnośnika nożycowego na posadzce Montaż podnośnika nożycowego na posadzce](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/montaz-podnosnika-nozycowego-na-posadzce.jpg)
Montaż na posadzce
![Montaż podnośnika nożycowego w gnieździe Montaż podnośnika nożycowego w gnieździe](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/montaz-podnosnika-nozycowego-w-gniezdzie.jpg)
Montaż w gnieździe
Standardowe rozwiązania projektowe

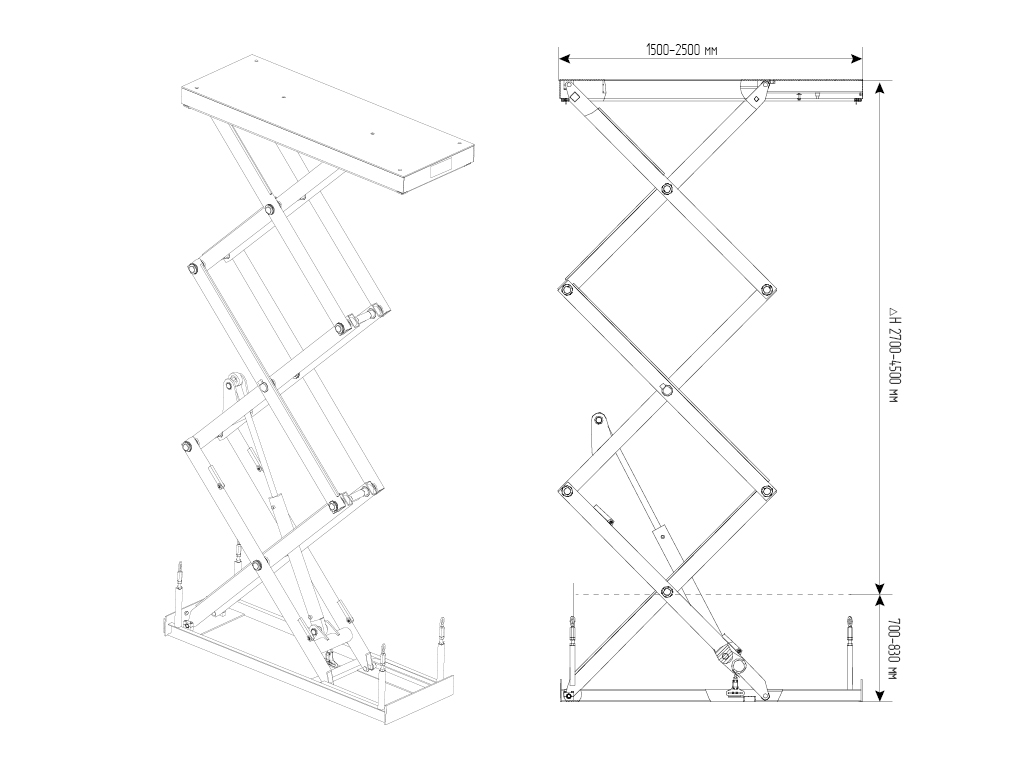

![Schemat podnośnika trzynożycowego Schemat podnośnika trzynożycowego](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/schemat-podnosnika-trzynozycowego.jpg)
Podnośnik trzynożycowy pionowy
Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
---|---|
H, mm Długość | 1 500-2-500 |
B, mm Szerokość | 1000-1500 |
b2, mm Zasięg działania, dół | 630-830 |
b1, mm Zakres działania, do góry | 3 330-5 330 |

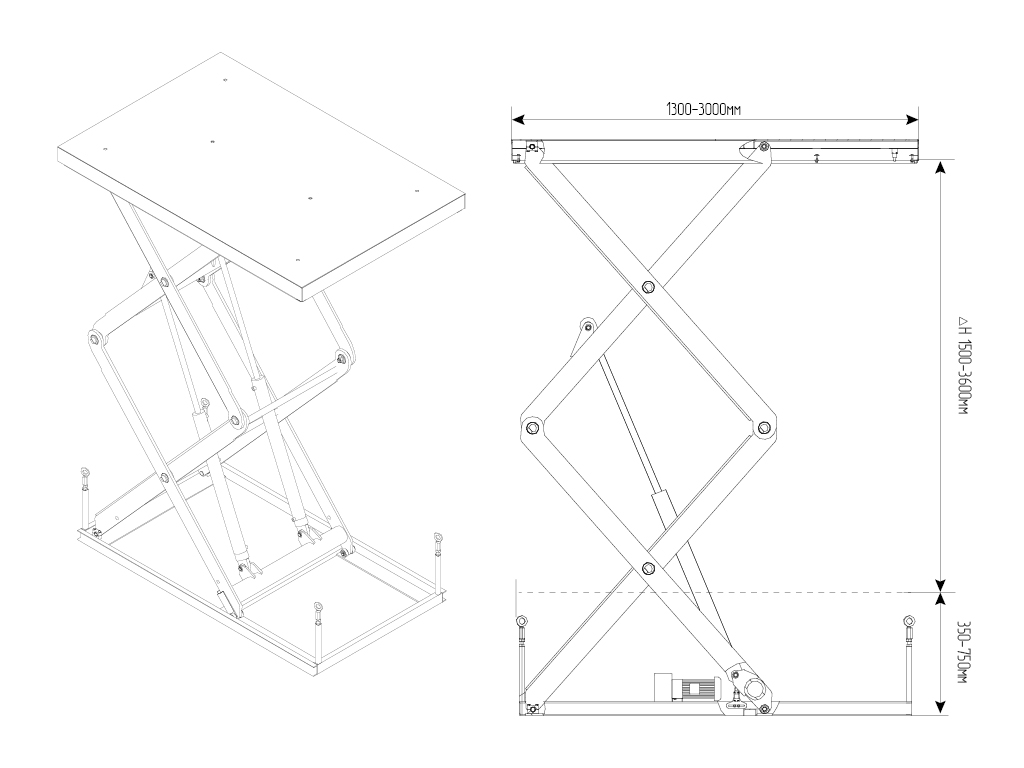

![Schemat podnośnika dwunożycowego Schemat podnośnika dwunożycowego](/images/dla-przemyslu/technika-przeladunku/podnosniki-nozycowe/schemat-podnosnika-dwunozycowego.jpg)
Podnośnik dwunożycowy pionowy
Usl. oznaczenie, nazwa parametru | Wzór obliczeniowy |
---|---|
H, mm Długość | 1 300-3 000 |
B, mm Szerokość | 1000-2 000 |
b2, mm Zasięg działania, dół | 350-750 |
b1, mm Zakres działania, do góry | 1 850-4 350 |
Specyfikacja techniczna
Parametr | Znaczenie | Uwaga: |
---|---|---|
Ładowność, kg | 500-5 000 | |
Zakres temperatury roboczej, ° С | -30 ... + 50 | |
Długość, mm | 1 300-4 000 | |
Stopień ochrony IP | IP54 | |
Klasa czyszczenia powierzchni przed malowaniem | Sa2 | |
Moc, W | 750-3000 | moc napędu elektrycznego pompy hydraulicznej |
Napięcie zasilania, V | 380 | |
Szerokość, mm | 1 000-2 400 |
Warunki eksploatacji produktu
- Przed włączeniem stołu zdejmij zaczep transportowy (śruby oczkowe).
- Nie używaj stołu podnośnikowego, jeśli w obszarze roboczym znajdują się ludzie lub ciała obce.
- Nie przekraczaj dopuszczalnej ładowności.
- Sprawdź, czy stół podnoszący nie ma żadnych wad spowodowanych przez spadające ładunki lub wstrząsy pojazdu.
- Upewnij się, że wszystkie ścieżki przesuwne są czyste i że nie ma w nich żadnych ciał obcych.
- Sprawdź, czy nie ma wycieków z elementów hydraulicznych.
- Po zakończeniu pracy ze stołem podnośnikowym należy go obniżyć do dolnej pozycji.
- Do pracy przy stole dozwolone są osoby, które badały strukturę i działanie stołu podnoszącego.
- Sprawdzić działanie i regulację ramy bezpieczeństwa, działanie stołu z wadliwą ramą zabezpieczającą jest zabronione!
- Nie obsługiwać stołu, jeśli wykryte zostaną jakiekolwiek usterki. Uwaga, proszę! Używanie stołu do podnoszenia / opuszczania ludzi jest zabronione!
Dodatkowe informacje
Firma DoorHan dokonuje załadunku podnośników nożycowych za pomocą dźwigu hydraulicznego lub wózka widłowego z chwytem widłowym nie mniejszym niż 2 m. Kupujący lub Instalator musi dostarczyć ten sam sprzęt do przenoszenia produktów. W przypadku korzystania z dźwigu lub innego sprzętu do podnoszenia zaleca się stosowanie zawiesi odpowiedniego ładunku.
Certyfikaty i deklaracje
Certyfikat zgodności (sprzęt do przeładunku)
