Uszczelnienia poduszkowe

Uszczelnienie poduszkowe

Rodzaj uszczelnienia poduszkowego serii DSHINP jest opcją budżetową do wykorzystania z flotą małych samochodów są o tej samej wielkości, posiadające trwałą karoserię. W trakcie załadunku i rozładunku samochodu podjeżdża do uszczelnień ze wstępnie otwarte drzwi, naciśnięcie poduszkę około 50 mm, tworząc w ten sposób uszczelnienie trzech boków nadwozia. Materiał PVC, który pokrywa poduszki posiada dostateczną sprężystość, odporność na ścieranie i ma dużą wytrzymałość na rozdarcie. Instalacja śluzy odbywa się w sposób nakładany.

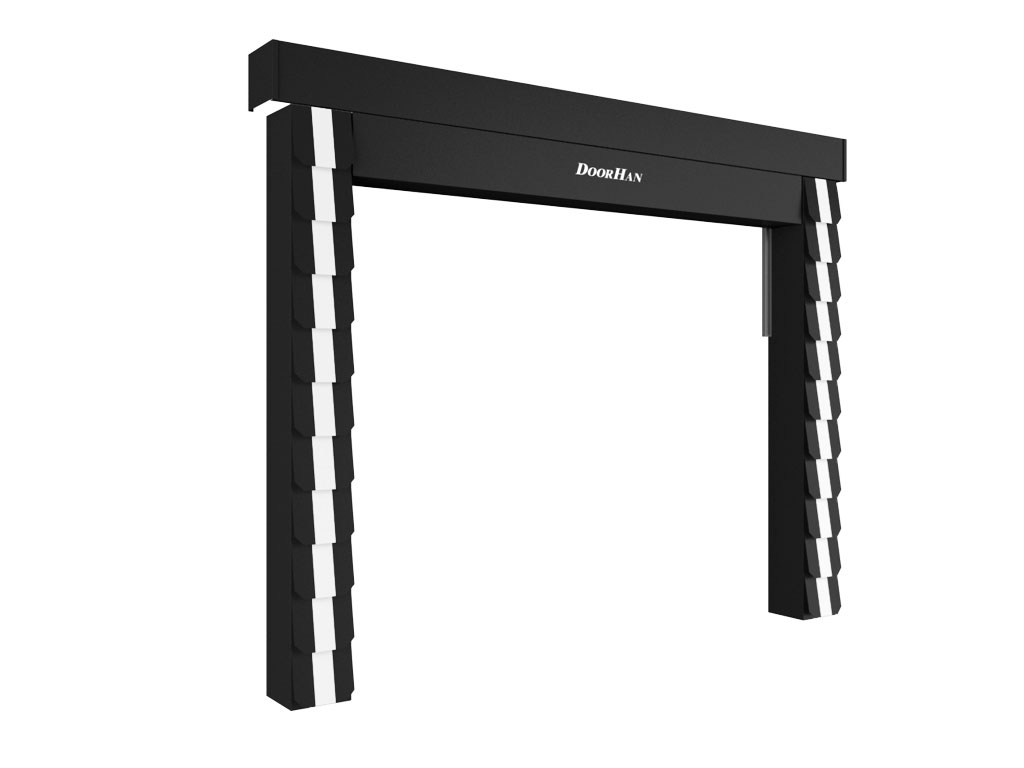

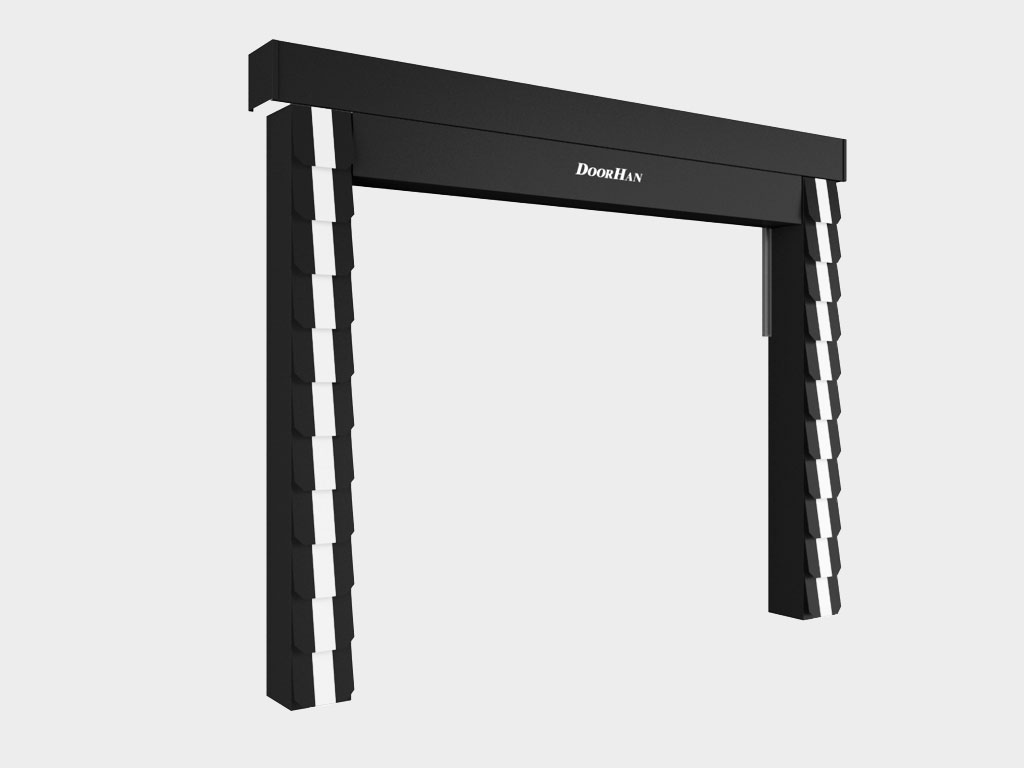

Uszczelniacz poduszkowy. Widok ogólny.

Obszary aplikacji

Kompleksy magazynowe

Kompleksy magazynowe

Korzyści

1

System przepływu wody
zapobiega opadom w strefie rozładunku
2

Stosowanie materiałów
odpornych na zużycie
zapewnia uszczelnieniom
długą żywotność
podczas intensywnej pracy
3

Może być stosowany
w trudnych warunkach
klimatycznych
4

Wygoda i bezpieczeństwo
eksploatacji
zapewnia szczegółowo
przemyślana konstrukcja

Budowa

Platforma wyrównująca z obrotową wargą

Wymiary otworu

Parametr Wskaźnik
Szerokość konstrukcji, mm 2 000 / 2 300 / 2 500
Wysokość konstrukcji, mm 2 300 / 2 500 / 2 700 / 3 000

Tabela rozmiarów

Wysokość, mm
3000
2700
2500
2300
2000 2300 2500
Szerokość, mm

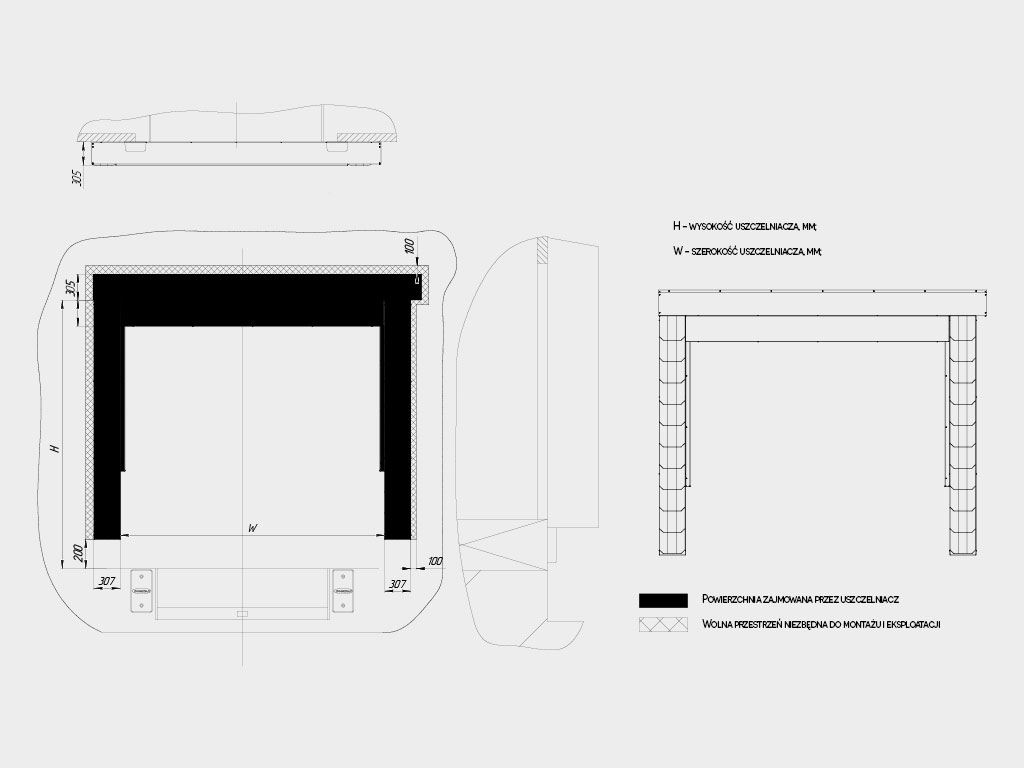

Przygotowanie obiektu budowlanego

Widok ogólny
Platforma wyrównująca z obrotową wargą

Sposoby instalacji


Montaż natynkowy

Podstawowe wyposażenie


Pojedynczy górny arkusz


Aluminiowa rama

Dodatkowe wyposażenie

Artykułk «BR250x250x100».
Podstawowy. Gumowy zderzak 250х250х100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Artykuł «BR450x250x100».
Podstawowy. Gumowy zderzak 450x250x100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Artykuł «BRC510х250х330».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak gumowy 510x250x330 mm (wymiary zewnętrzne) typ konsolowy. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Używany w przypadku, gdy wysokość nadwozia samochodu może być większa niż wysokość rampy. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRM610х250х175».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 610х250х175 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Metalowy zderzak z wkładką przepustnicy
Jest to zderzak hybrydowy, to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu.
Artykuł «BRSP (16) 465х250х165».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 465х250х16 ​​mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRSP (16) 465х250х165S».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak ma wymiary 465x250x165 mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm i czujnikiem parkowania. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest zamknięty mocną zewnętrzną stalową płytą i czujnikiem, co zapewnia bezpieczne dokowanie ciężarówki. Używany w systemie z radarem parkingowym. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRSP (10) 460х250х160».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 460h250h160 mm (wymiary zewnętrzne) ze stalową podkładką roboczą o grubości 10 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Lampa oświetleniowa.
Jest przeznaczona oświetlenia platformy przeładunkowej. Mocowana na ramieniu z możliwością regulacji.

Warunki eksploatacji produktu

  1. Do pracy z uszczelniaczem dozwolone są osoby, które badały urządzenie i procedurę pracy z uszczelniaczem.

  2. Przed rozpoczęciem pracy należy sprawdzić ogólny stan uszczelniacza. Nie uruchamiać, jeśli występują usterki.

  3. Wyśrodkuj samochód w stosunku do białych pasów.

  4. Powoli dopasuj samochód do otworu, aż oprze się o poduszki uszczelniające.

  5. Upewnij się, że samochód jest całkowicie nieruchomy i stoi na hamulcu ręcznym (zamontowane kliny). W tym samym czasie górna warstwa pokrywała karoserię.

    Uwaga! Aby zapobiec przedwczesnemu uszkodzeniu śluzy, nie przekraczaj dopuszczalnego rozmiaru pojazdu dla tego typu uszczelnienia.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)

Portfolio zrealizowanych obiektów

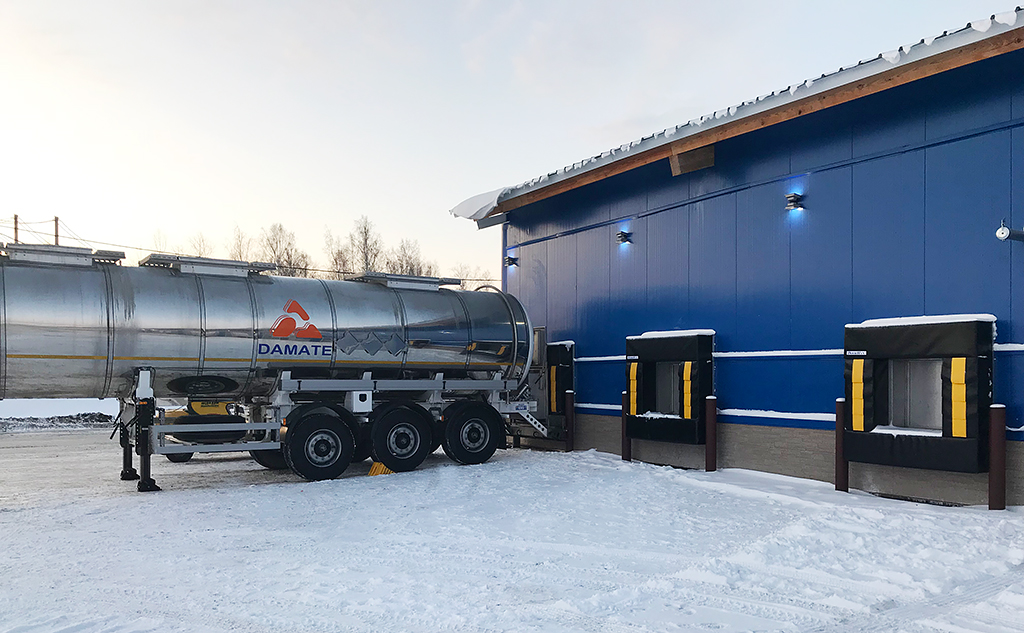

  • Uszczelnienia poduszkowe dla firmy DAMATE
