Uszczelnienia z ramą składaną

Uszczelnienie z ramą składaną

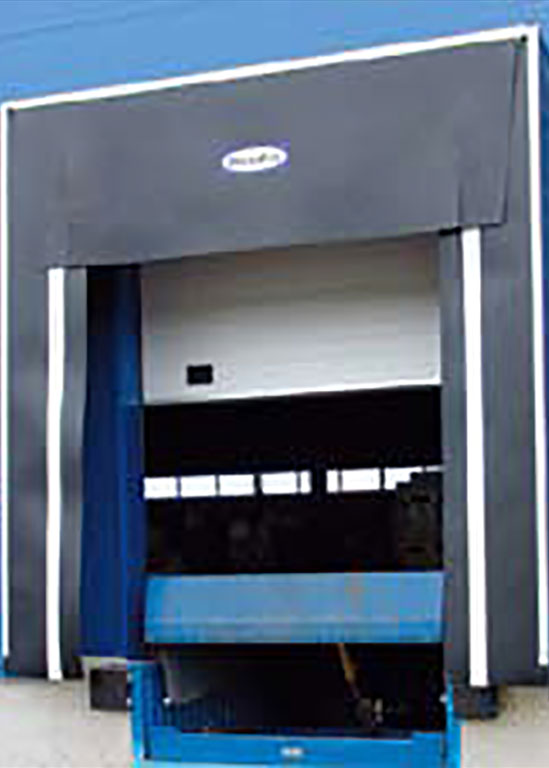

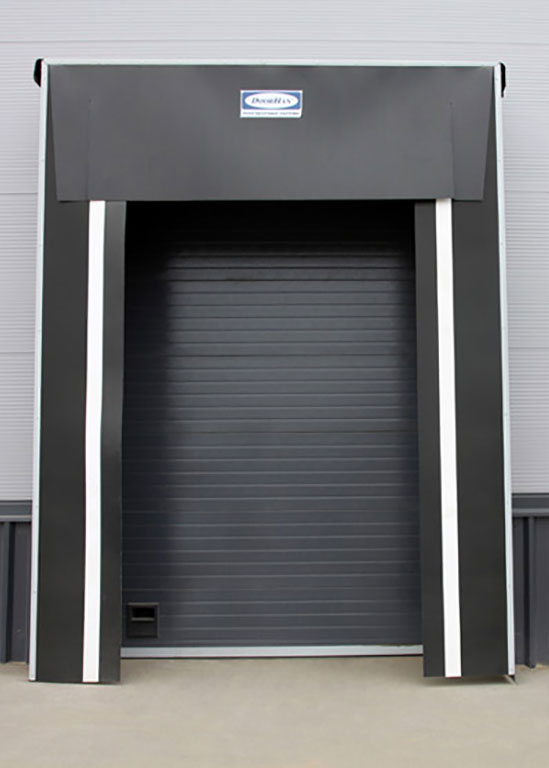

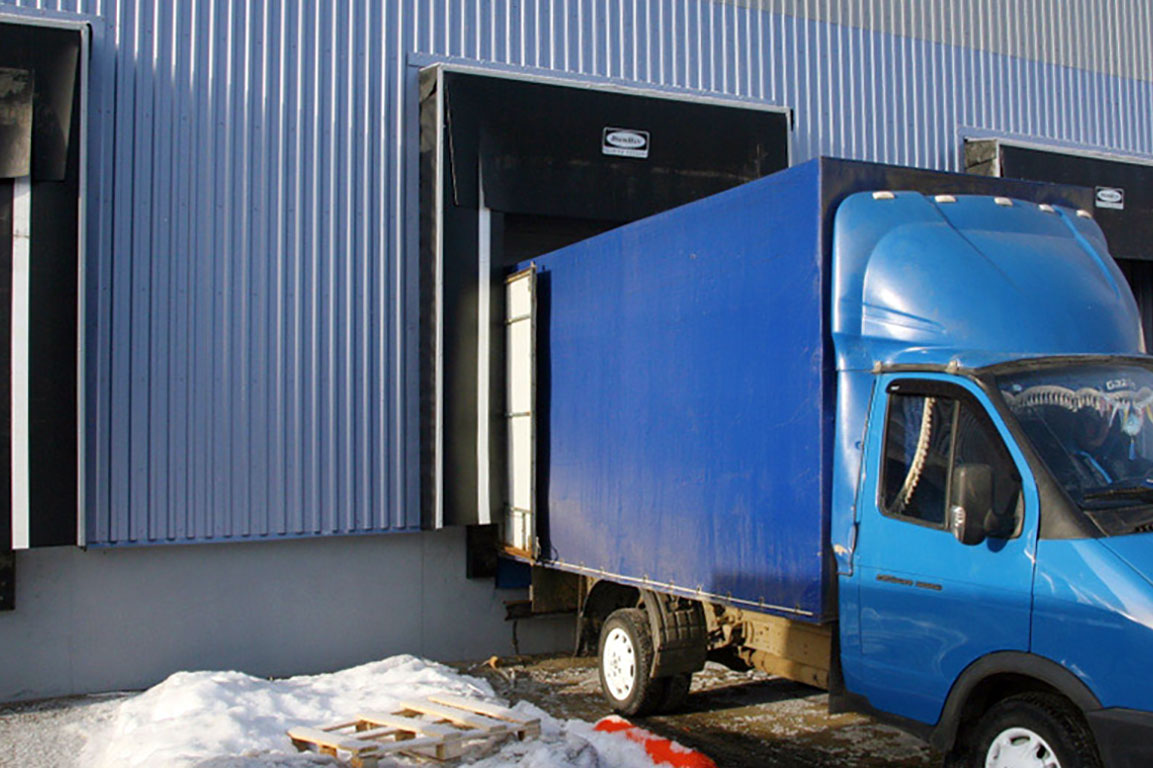

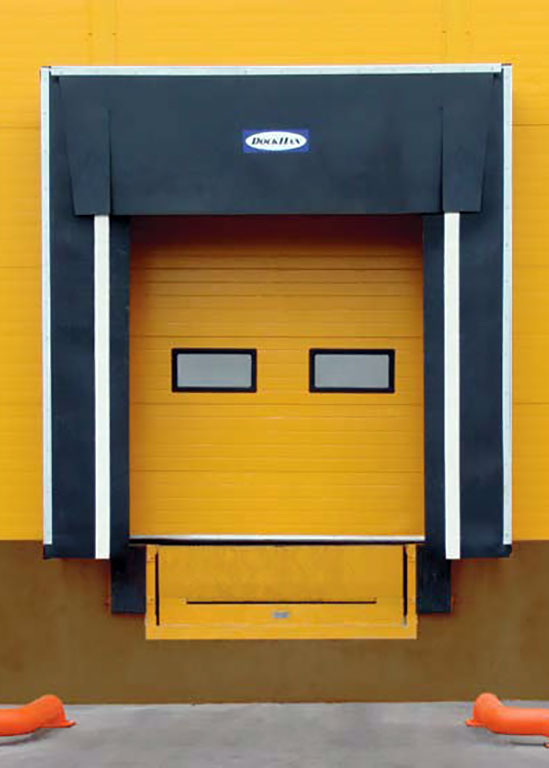

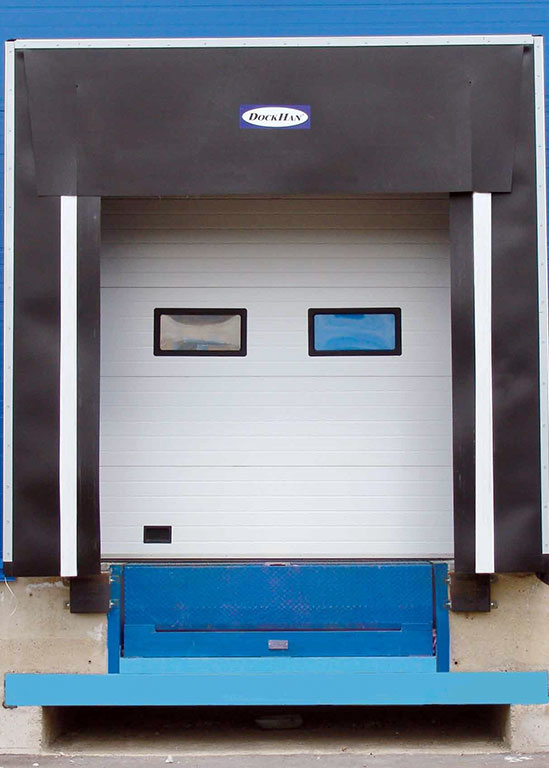

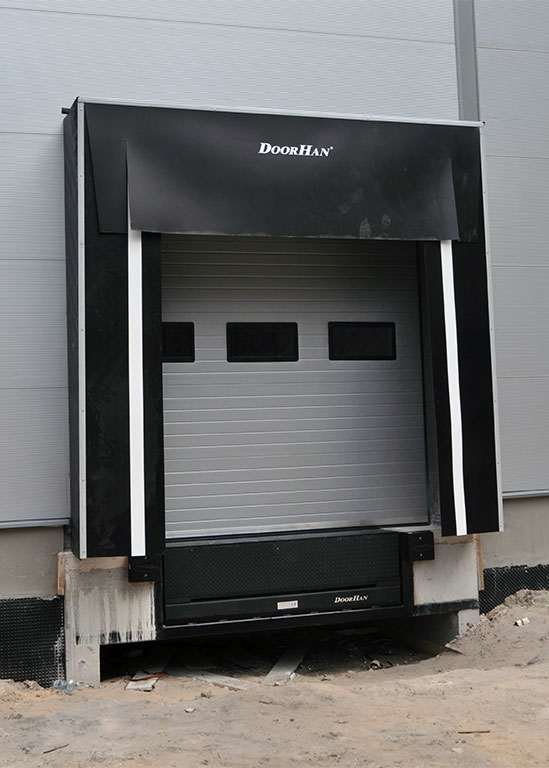

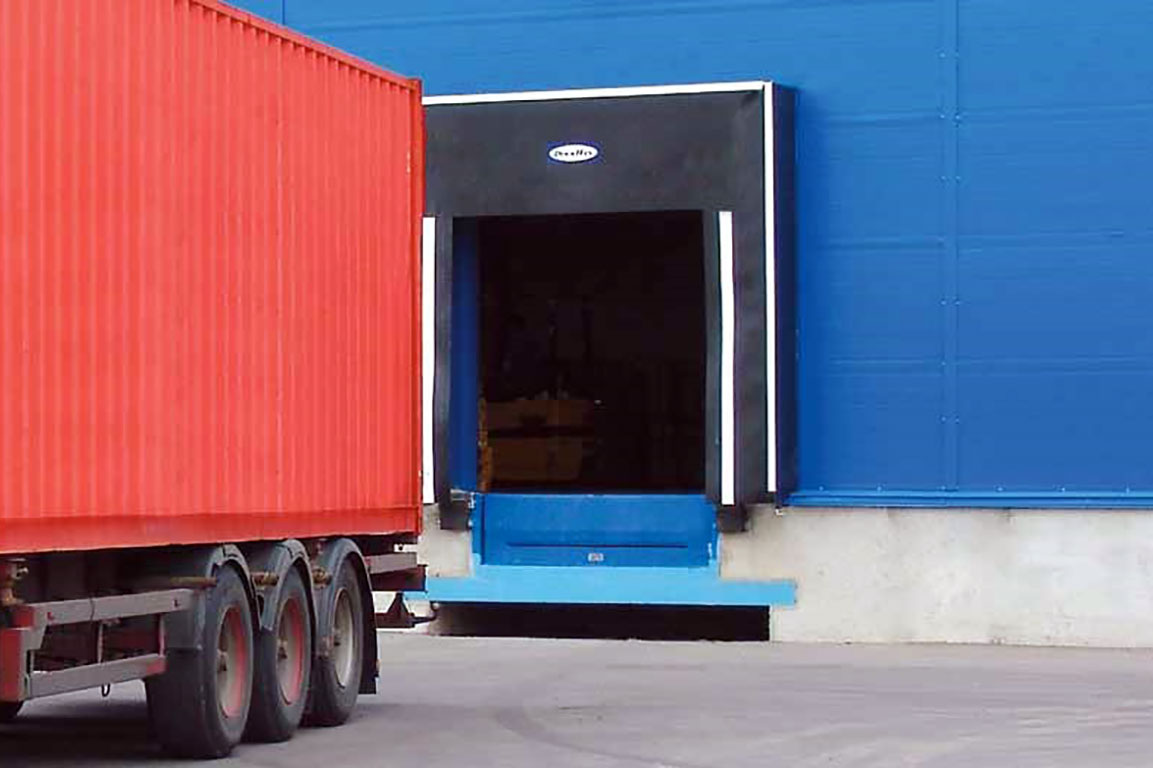

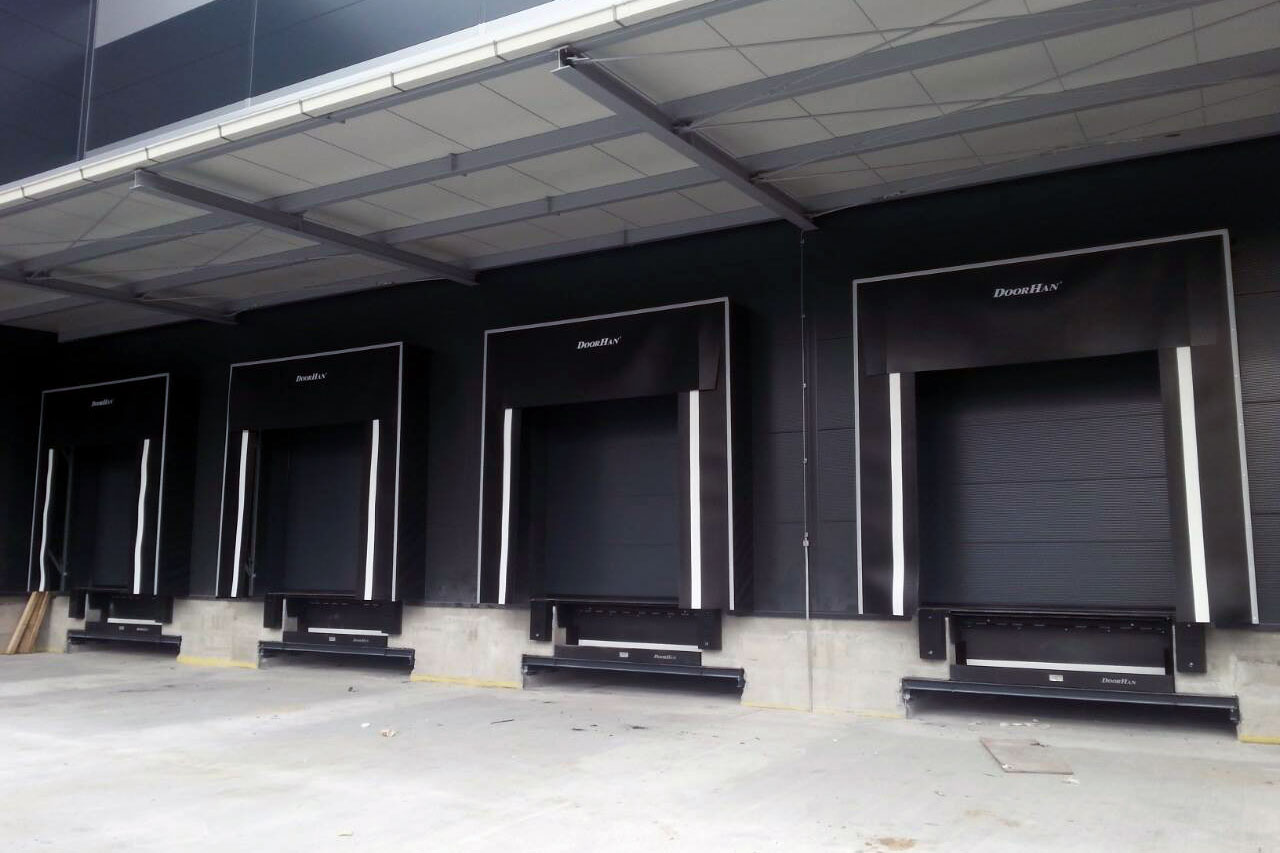

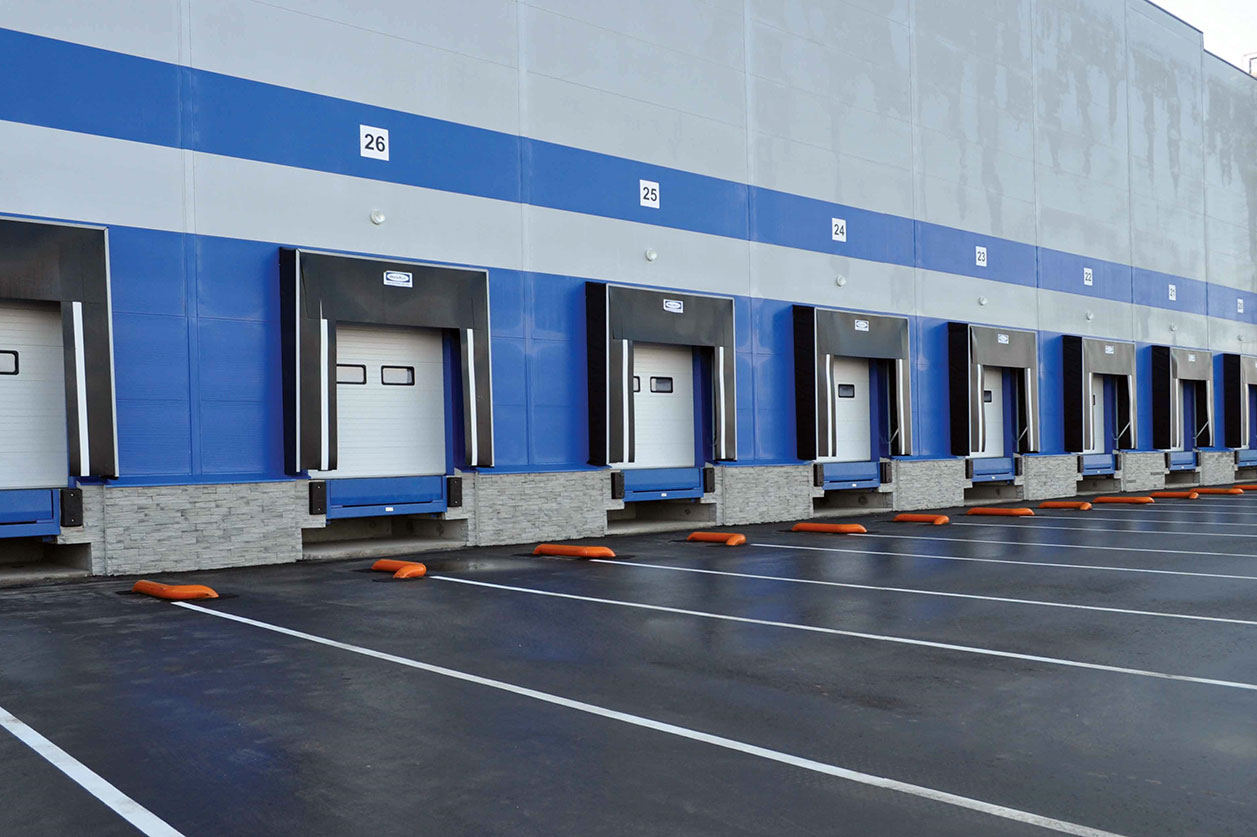

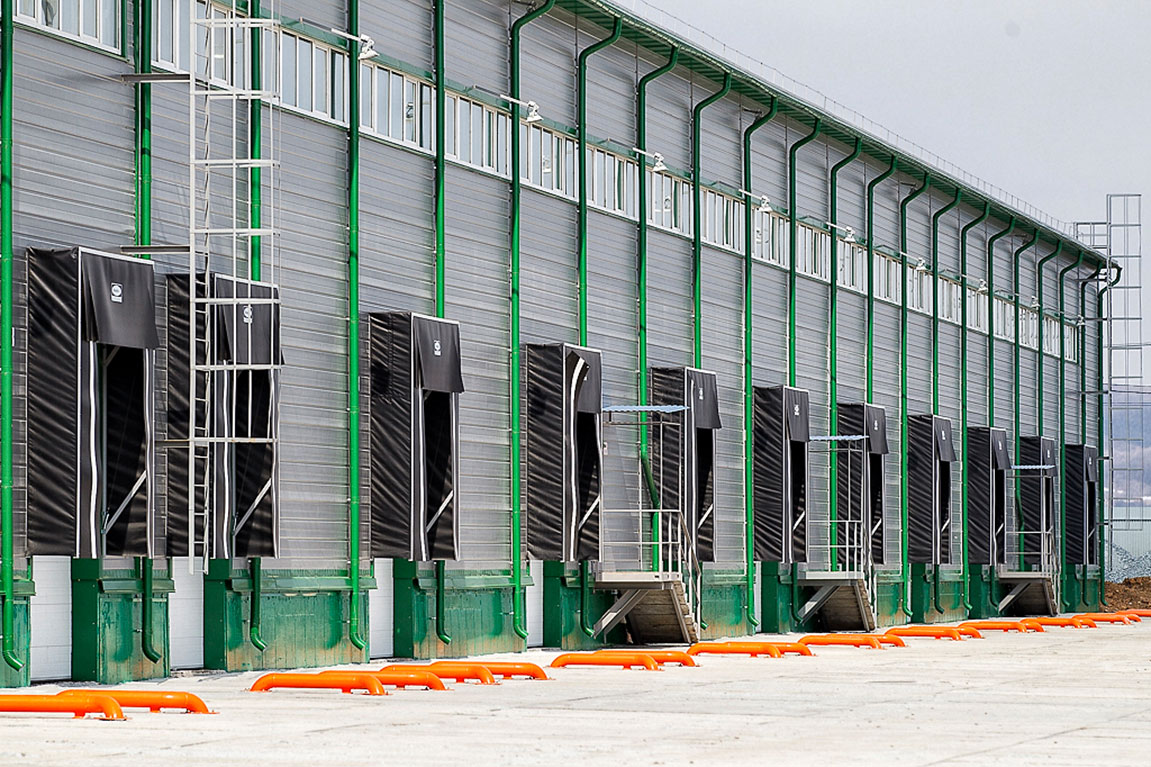

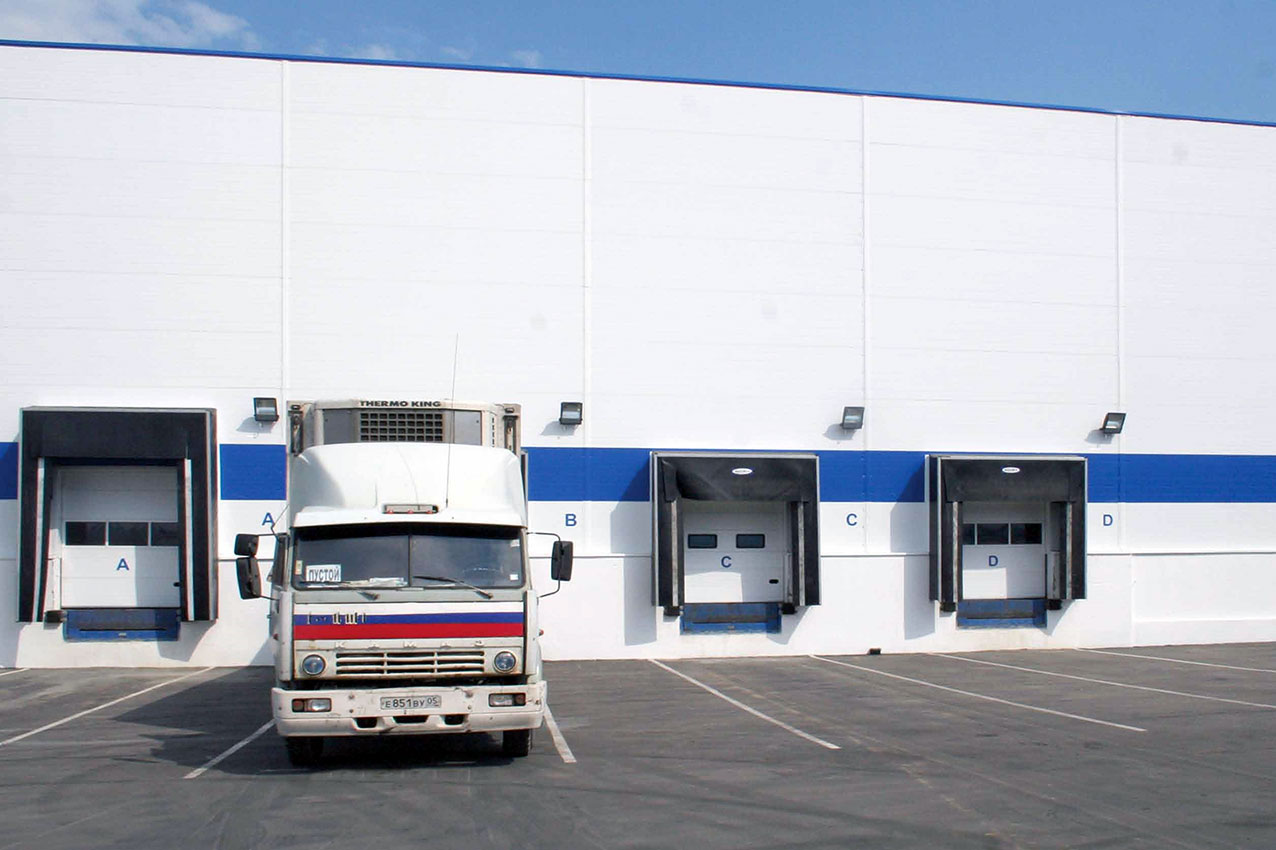

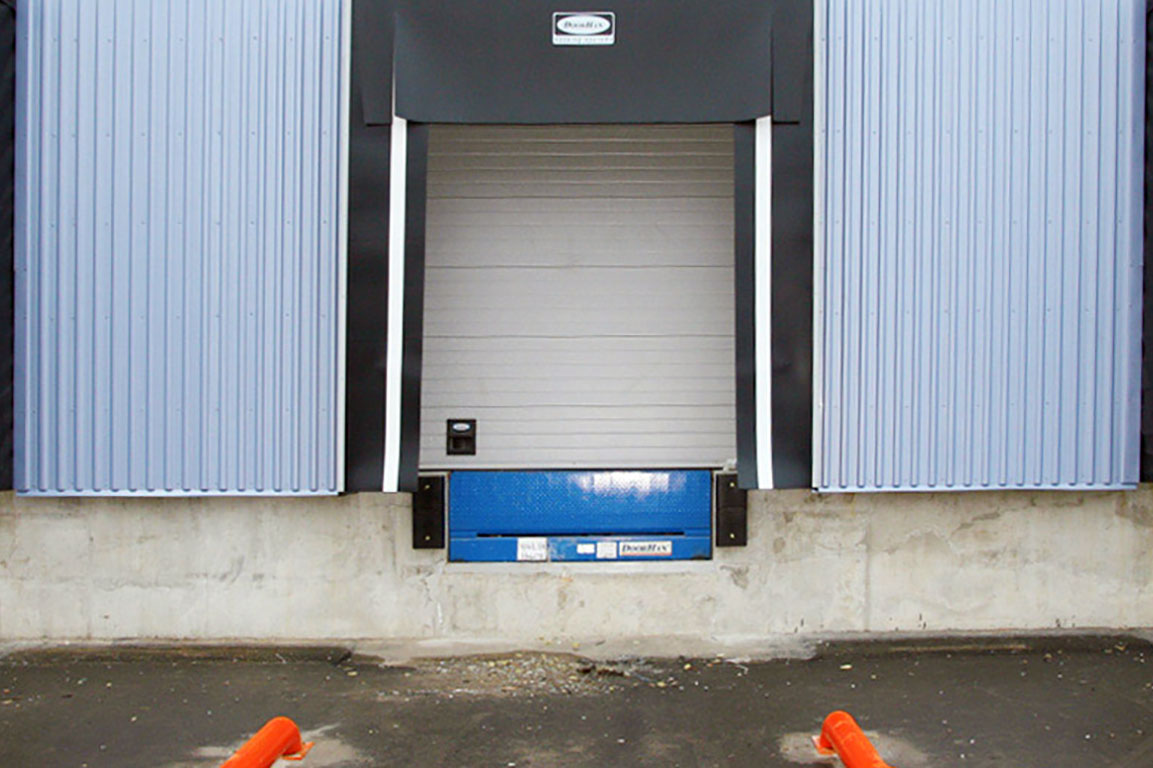

Uszczelnienia ramowe składane serii DSHRT i DSHRTM są klasyczną opcją do instalacji w obszarach o średnim natężeniu ruchu. Materiał z PCV, z którego wykonane są przednie arkusze, ma wystarczającą elastyczność, odporność na zużycie i wysoką odporność na rozdzieranie. Podczas wykonywania czynności załadunku i rozładunku karoseria częściowo wchodzi do śluzy. Górne i boczne pionowe arkusze pasują do korpusu, zapewniając szczelność otworu. W przypadku nieprawidłowego parkowania samochodu przednia rama jest składana przez klamry i automatycznie powraca do pierwotnej pozycji. Instalacja uszczelniacza odbywa się w sposób nakładany.

Uszczelniacz z ramą sztywną

Obszary aplikacji

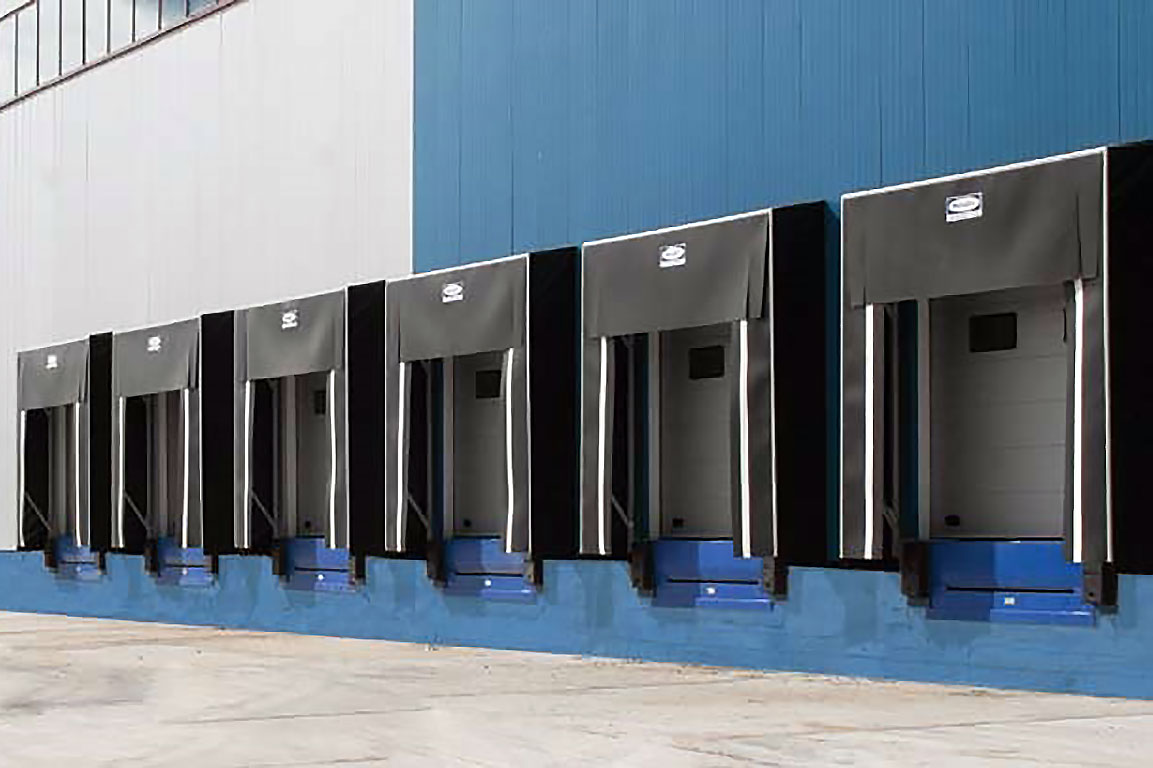

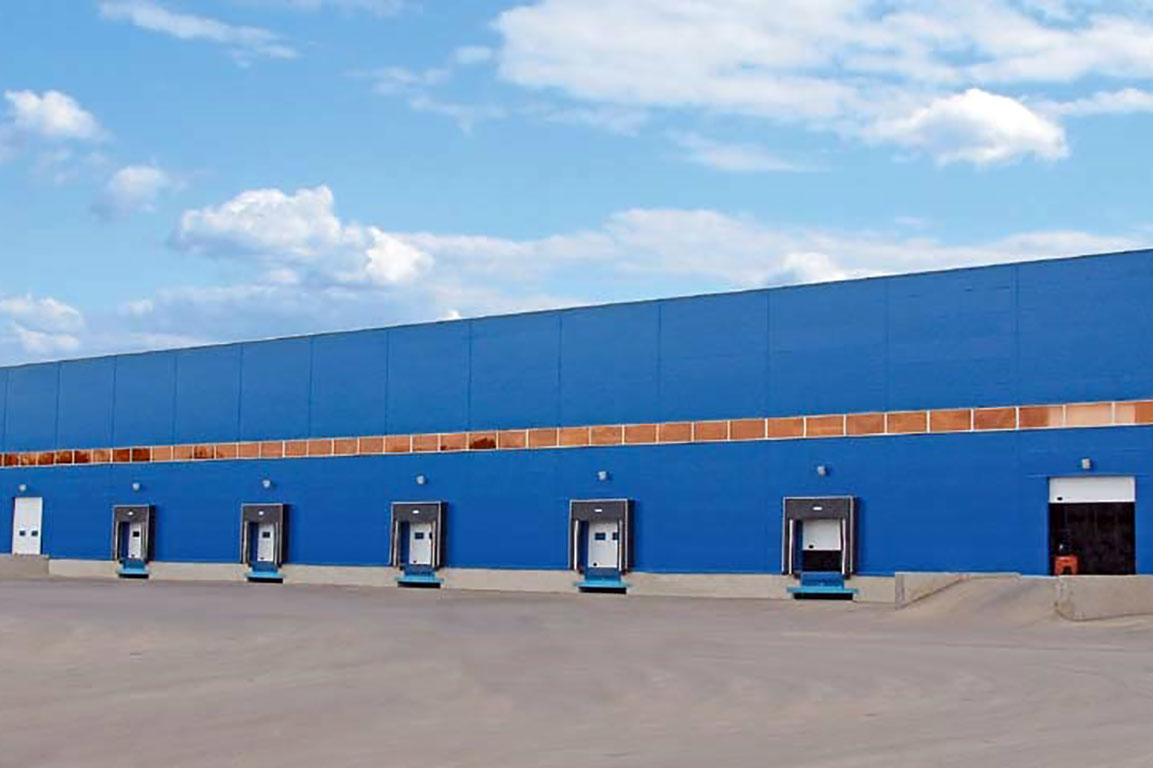

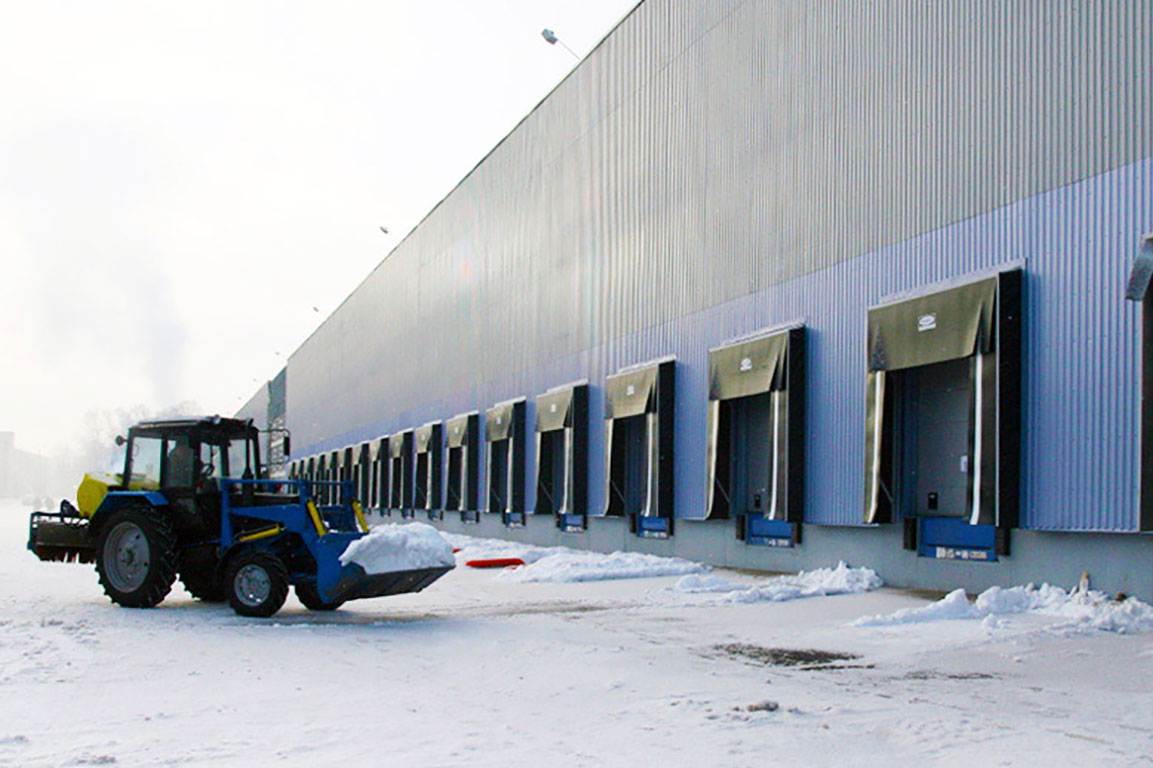

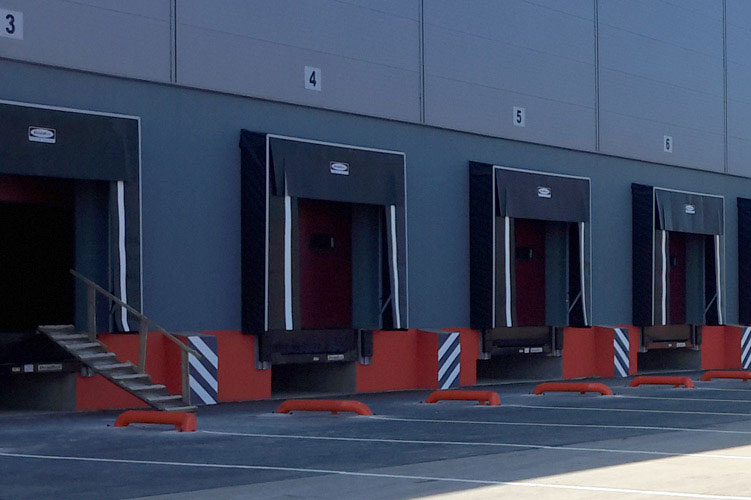

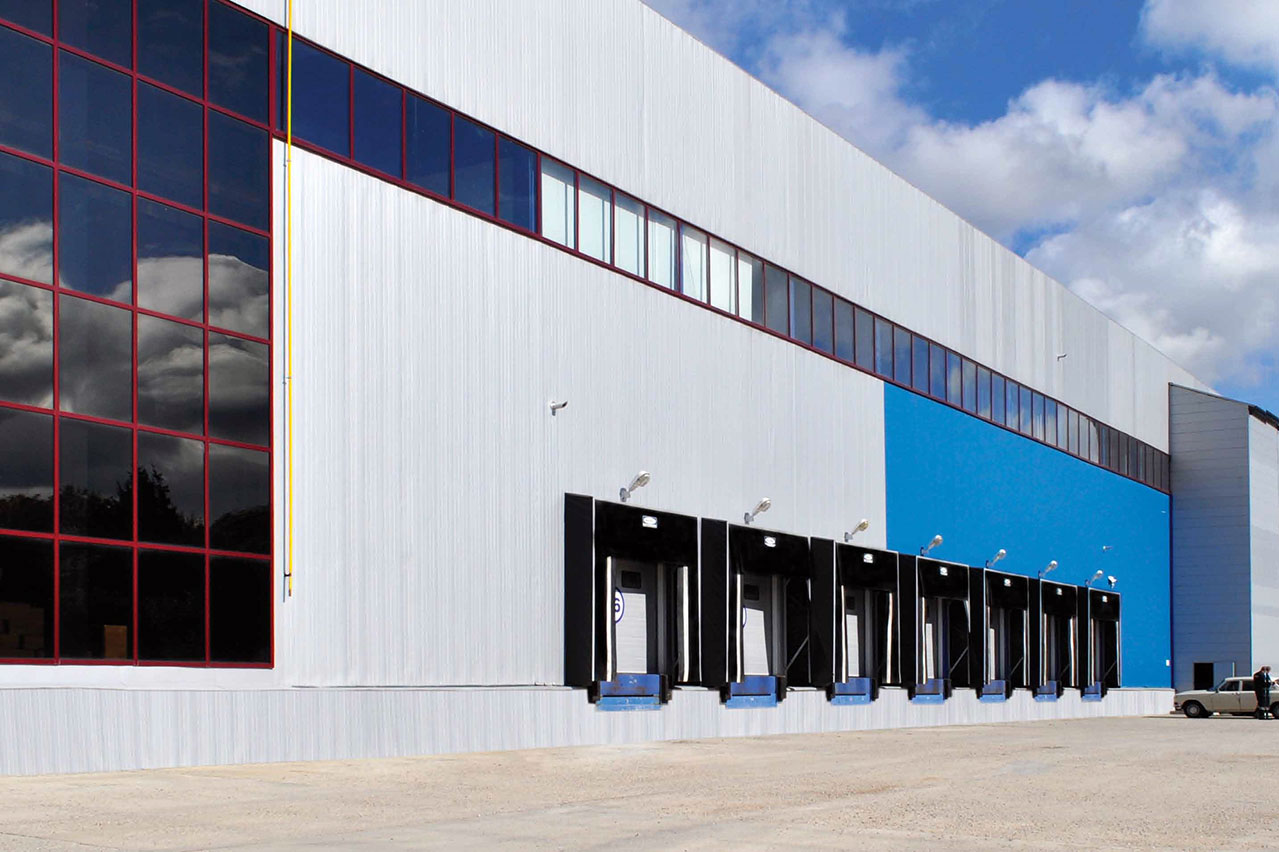

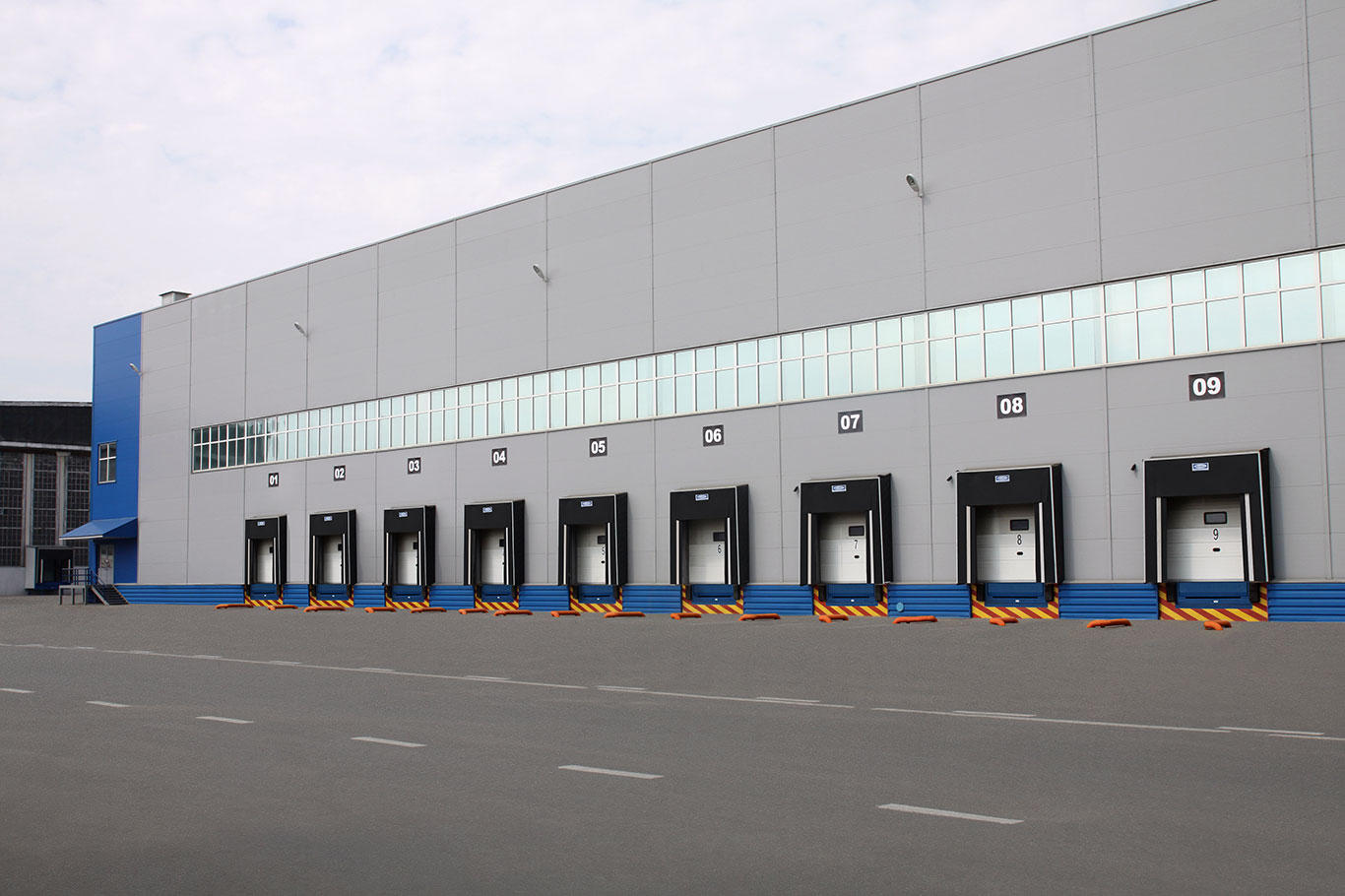

Kompleksy magazynowe

Kompleksy magazynowe

Zalety

1

System przepływu wody
zapobiega opadom w strefie rozładunku
2

Stosowanie materiałów
odpornych na zużycie
zapewnia uszczelnieniom
długą żywotność
podczas intensywnej pracy
3

Może być stosowany
w trudnych warunkach
klimatycznych
4

Wygoda i bezpieczeństwo
eksploatacji
zapewnia szczegółowo
przemyślana konstrukcja

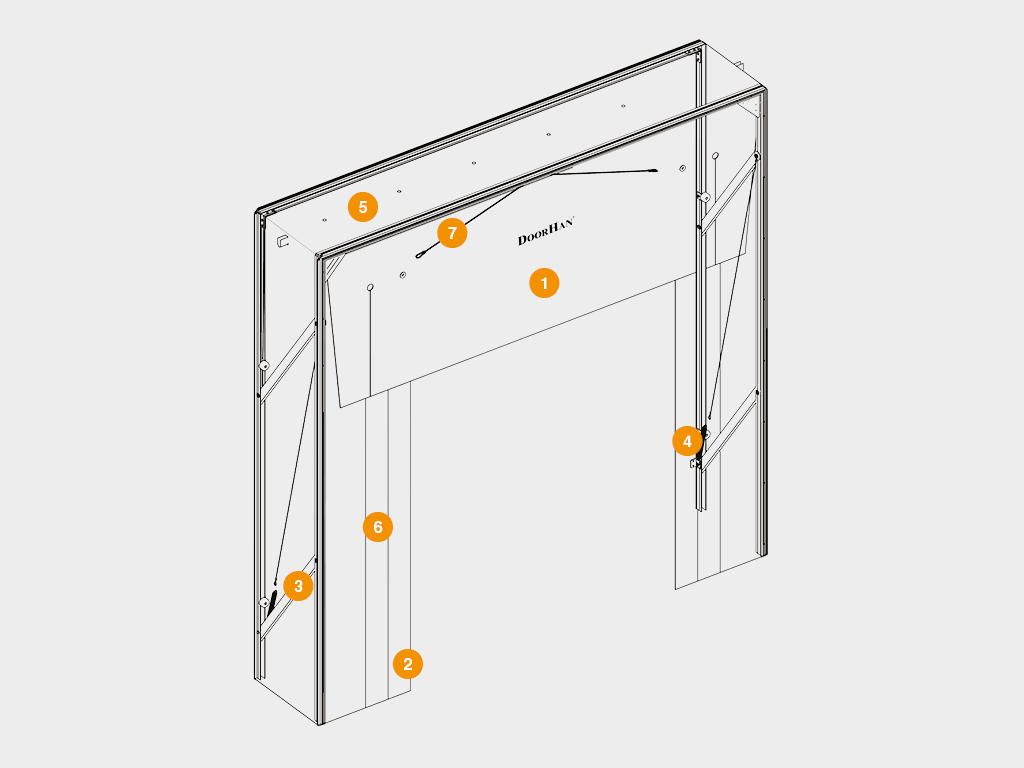

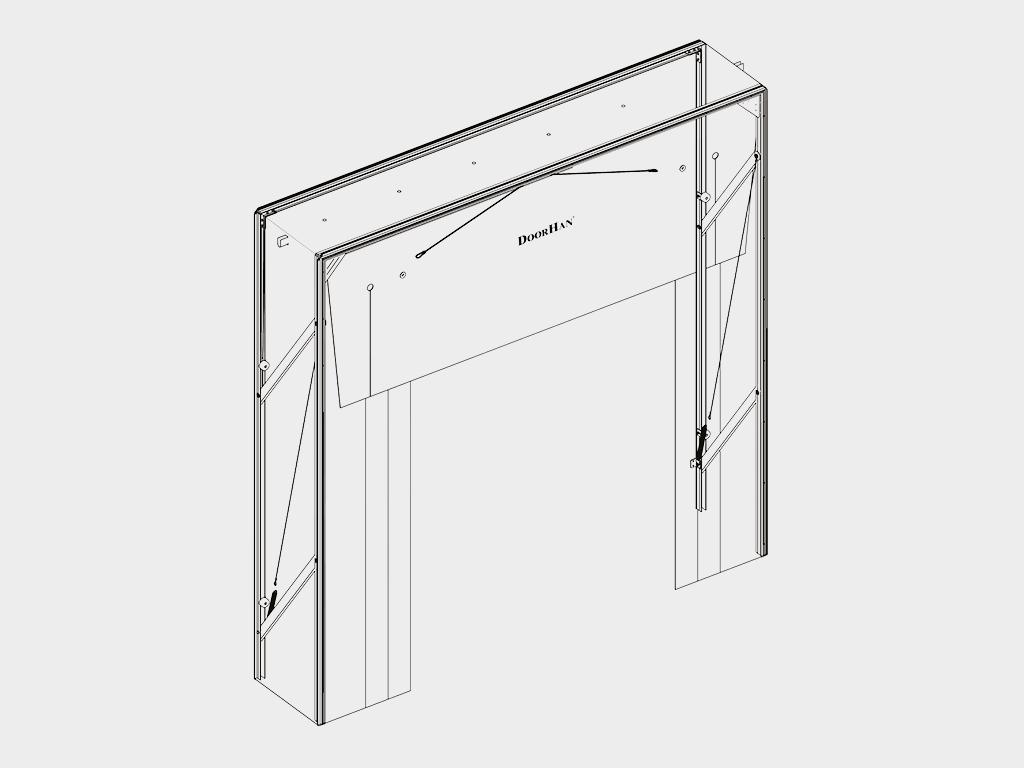

Budowa

  1. Górny arkusz przedni

  2. Boczny arkusz przedni

  3. Usztywnienie

  4. Sprężyna

  5. Jednoczęściowa rynna z systemem odprowadzania wody

  6. Białe odblaskowe pasy

  7. Szelki gumowe
Platforma wyrównująca z obrotową wargą

Wymiary otworu

Parametr Wskaźnik
Szerokość struktury, mm 3 000 / 3 200 / 3 4000
Wysokość konstrukcyjna, mm 3 000 / 3 200 / 3 400 / 4 400

Tabela rozmiarów

Wysokość, mm
3400
3200
3000
3000 3200 2400 4400
Szerokość, mm

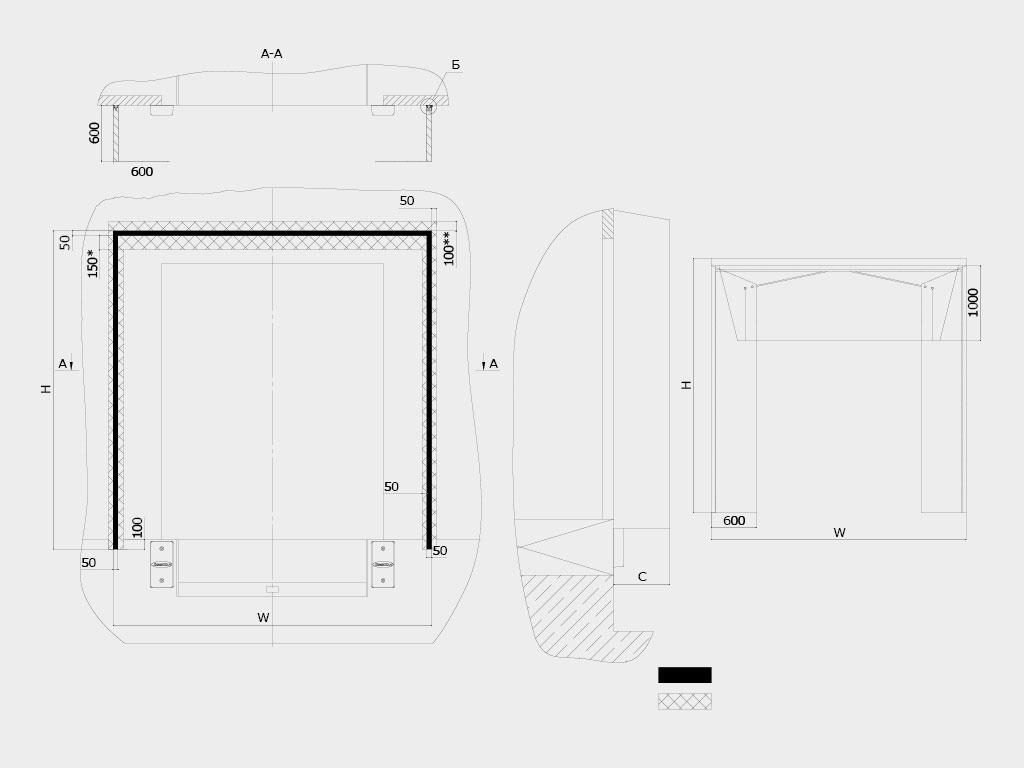

Przygotowanie obiektu budowlanego

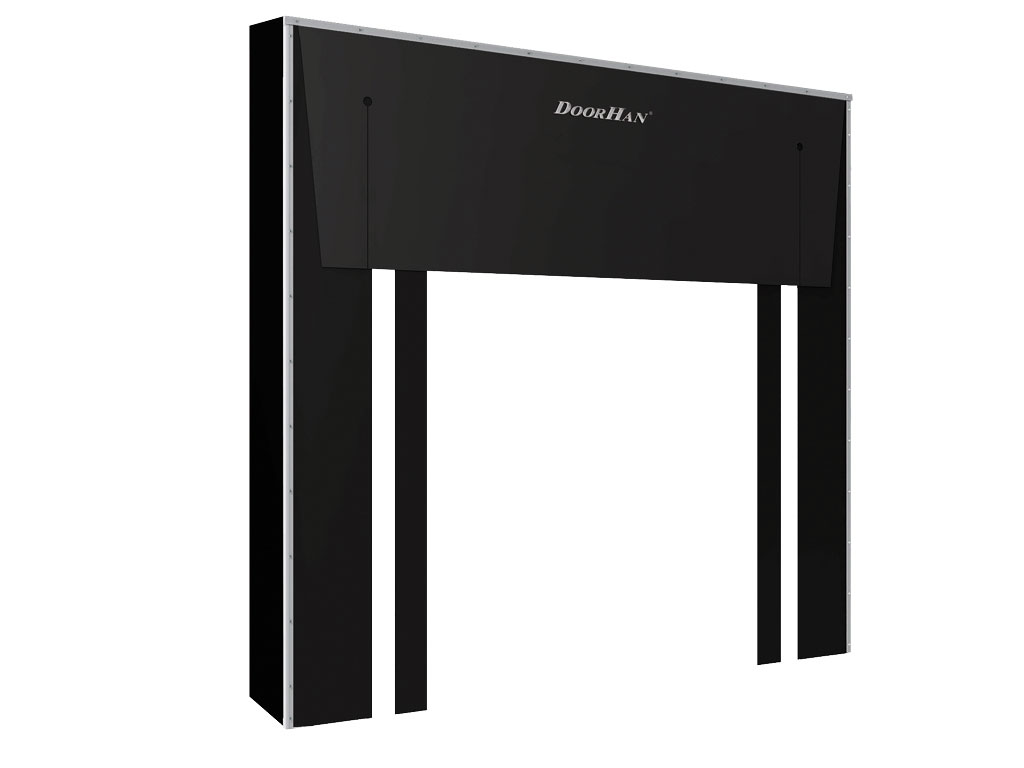

Widok ogólny
Platforma wyrównująca z obrotową wargą

W - Szerokość uszczelniacza, mm; H - Wysokość uszczelniacza, mm; C - Głębokość uszczelniacza, mm; *- Ten rozmiar wynosi 200mm, jeśli głębokość śluzy C wynosi 900mm (opcja). **- Ten rozmiar wynosi 150mm, jeśli głębokość śluzy C wynosi 900mm (opcja).

[czarny] - wolna przestrzeń wymagna do montażu śluzy
[kratka] - obszar pokryty uszczelnieniem

Sposoby instalacji

Platforma wyrównująca z obrotową wargą

Montaż natynkowy

Podstawowe wyposażenie

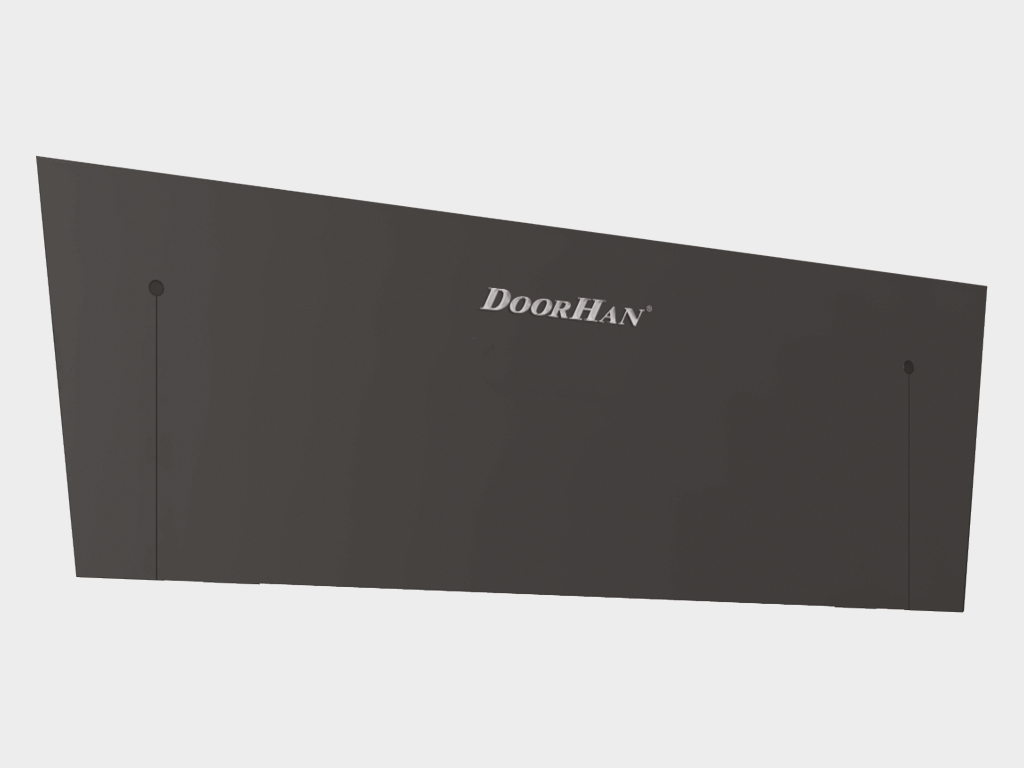

Pojedynczy górny arkusz


Aluminiowa rama

Dodatkowe wyposażenie

Wydłużenie górnej poduszki
1 200 mm

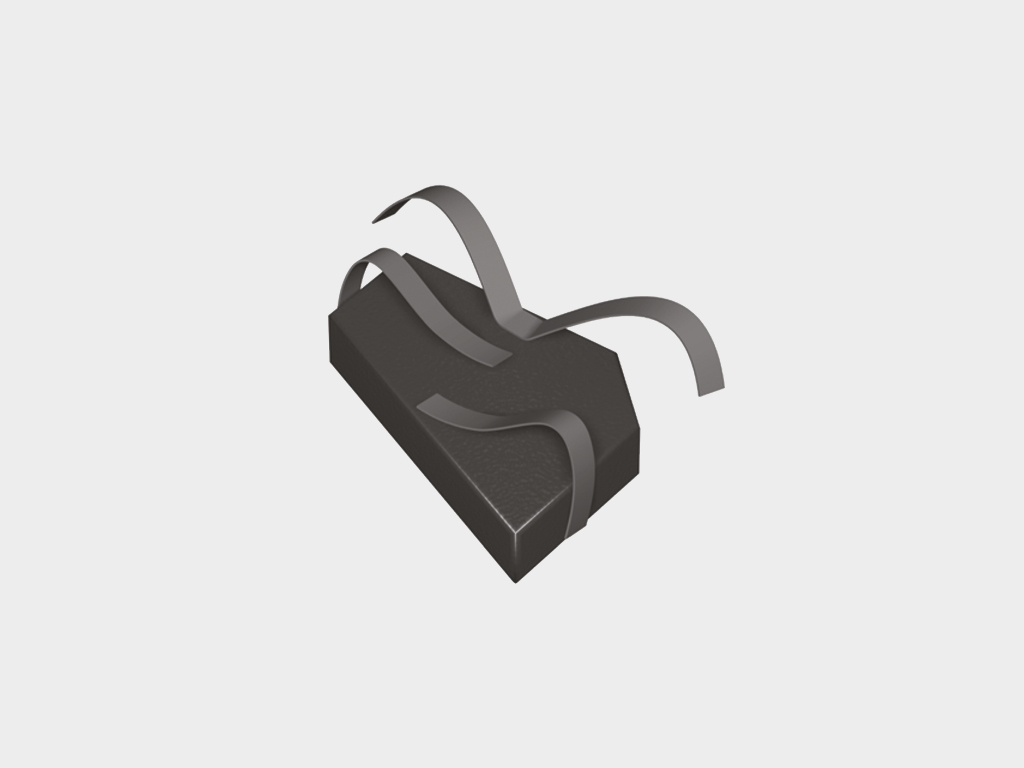

Mała poduszka narożna

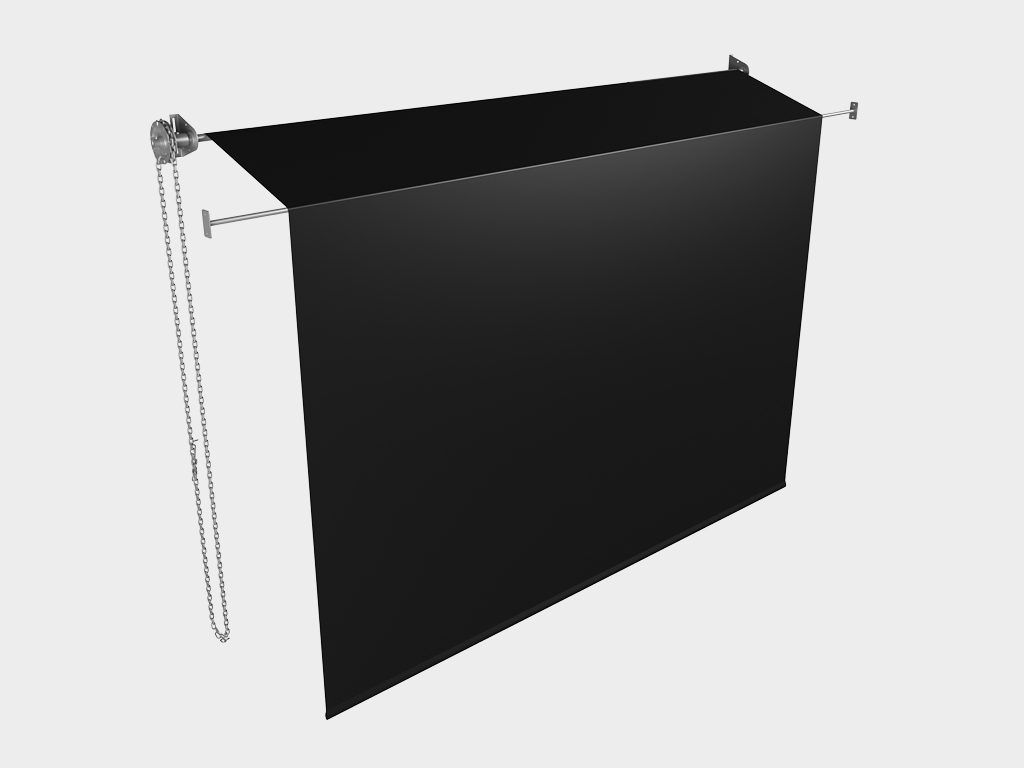

Mechanizm ruchomego wierzchniego arkusza.
Jest on zainstalowany wewnątrz uszczelniacza i służy do dalszego uszczelniania otworu.

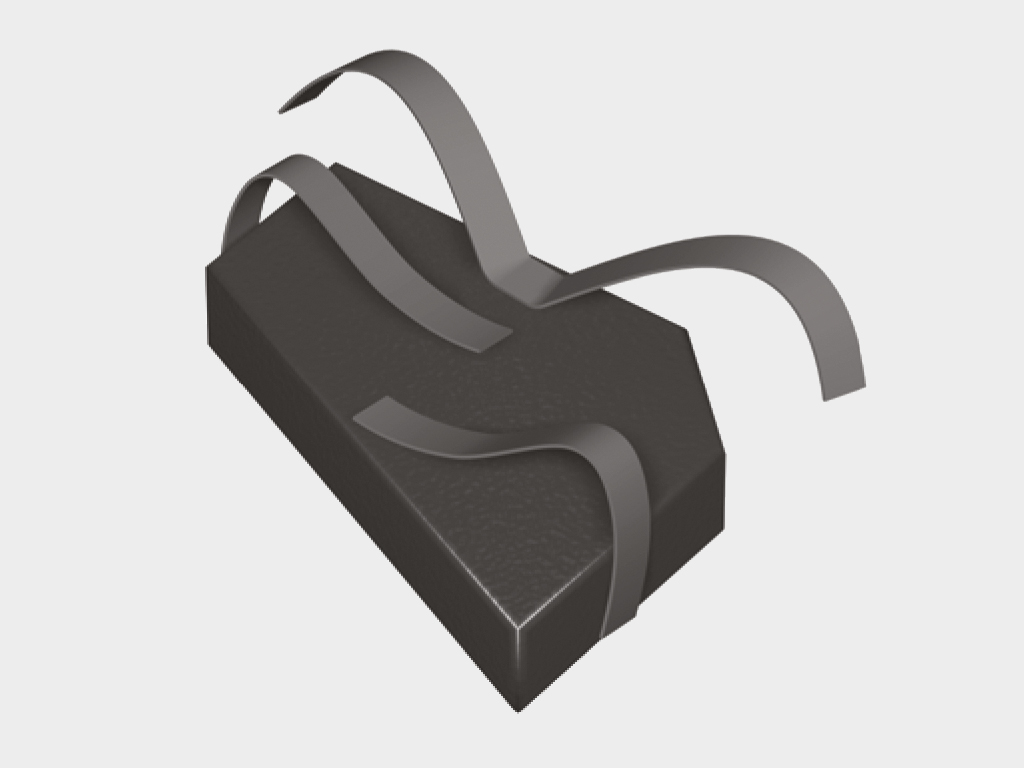

Duża poduszka narożna
Ogrodzenia.
Są instalowane w pomieszczeniach zamkniętych, zaprojektowanych tak, aby zapobiegać uszkodzeniom ścian budynków za pomocą wózka widłowego, zapewniając prawidłowy i bezpieczny ruch w przestrzeni magazynowej i przy wjeździe do doku. Ogrodzenia są okrągłymi rurami o średnicy 100-159 mm, mogą mieć dowolny kształt i są wykonane zgodnie ze szkicami klienta.
Słupki odbojowe.
Zaprojektowane, aby zapobiec uszkodzeniom regałów oraz narożników bram w przypadku uderzenia wózka widłowego, są instalowane przed nimi wewnątrz magazynu. Średnica rury - od 100 do 159 mm.
Naprowadzacze kół.
Zaprojektowane, aby zapewnić szybkie i dokładne parkowanie samochodu w doku oraz zapobiegać uszkodzeniom uszczelniaczym i ścian budynku. Naprowadzacze są zaprojektowane w taki sposób, aby zminimalizować możliwy kontakt z obręczą kół samochodu. Są to rury stalowe o średnicy 159 mm z zaczepami do mocowania i instalowane na placu przed stacją dokującą. Naprowadzacze montuje się na dwa sposoby - na śruby kotwowe lub betonowanie.
Artykułk «BR250x250x100».
Podstawowy. Gumowy zderzak 250х250х100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Artykuł «BR450x250x100».
Podstawowy. Gumowy zderzak 450x250x100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».
Artykuł «BRC510х250х330».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak gumowy 510x250x330 mm (wymiary zewnętrzne) typ konsolowy. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Używany w przypadku, gdy wysokość nadwozia samochodu może być większa niż wysokość rampy. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRM610х250х175».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 610х250х175 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Metalowy zderzak z wkładką przepustnicy
Jest to zderzak hybrydowy, to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu.
Artykuł «BRSP (16) 465х250х165».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 465х250х16 ​​mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRSP (16) 465х250х165S».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak ma wymiary 465x250x165 mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm i czujnikiem parkowania. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest zamknięty mocną zewnętrzną stalową płytą i czujnikiem, co zapewnia bezpieczne dokowanie ciężarówki. Używany w systemie z radarem parkingowym. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Artykuł «BRSP (10) 460х250х160».
Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 460h250h160 mm (wymiary zewnętrzne) ze stalową podkładką roboczą o grubości 10 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».
Podwójny klin pod koła
Przyjazny w obsłudze, innowacyjny i wytrzymały podwójny klin pod koła, blokujący koła ciężarówki po obu stronach. Ten klin może zostać wyposażony opcjonalnie w detektor optyczny.
Lampa oświetleniowa.
Jest przeznaczona oświetlenia platformy przeładunkowej. Mocowana na ramieniu z możliwością regulacji.

Specyfikacja techniczna

Parametr Znaczenie Uwagi
Przednia tkanina PCV
Wytrzymałość na rozciąganie, N 685 w długości (kaczki)
Wytrzymałość na rozciąganie, N 590 na szerokość
Współczynnik tarcia ślizgowego 0.3 metal
Współczynnik tarcia ślizgowego 0.4 PVC
Grubość, mm 3
Ciężar, kg / m² 3.6
Zakres temperatury pracy, °С -35 ... + 50
Boczna tkanina PCV
Wytrzymałość na rozciąganie, N 250 w długości (kaczki)
Wytrzymałość na rozciąganie, N 250 na szerokość
Grubość, mm 0,5
Zakres temperatury pracy, °С -35 ... + 50
Waga uszczelniaczy, kg
D.SH-RT3.0x3.0-1 70
D.SH-RT3.0x3.2-1 71.4
D.SH-RT3.0x3.4-1 72,8
D.SH-RT3.0x4.4-1 86.1
D.SH-RT3,2x3,0-1 70,5
D.SH-RT3,2x3,2-1 71,9
D.SH-RT3,2x3,4-1 73.3
D.SH-RT3,2x4,4-1 80,2
D.SH-RT3,4x3,0-1 71
D.SH-RT3,4x3,2-1 75.6
D.SH-RT3,4x3,4-1 73,8
D.SH-RT3,4x4,4-1 80,6

Warunki eksploatacji produktu

  1. Do pracy z uszczelniaczem dozwolone są osoby, które badały urządzenie i procedurę pracy z uszczelniaczem.

  2. Przed rozpoczęciem pracy należy sprawdzić ogólny stan uszczelniacza. Nie uruchamiać, jeśli występują usterki.

  3. Wyśrodkuj karoserię, zapewniając równe odstępy między korpusem a ściankami uszczelnienia po obu stronach.

  4. Powoli dopasuj samochód do otworu, aż oprze się o gumowe odbojniki.

  5. Upewnij się, że samochód jest całkowicie nieruchomy i stoi na hamulcu ręcznym (kliny są zainstalowane). Górny i boczne arkusze pokrywają karoserię.

    Uwaga! Aby zapobiec przedwczesnemu uszkodzeniu śluzy, nie przekraczaj dopuszczalnego rozmiaru pojazdu dla tego typu uszczelnienia.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)

Portfolio zrealizowanych obiektów
